Bosch GTA 60 W Professional: Uso

36

 | Italiano

1 609 929 S18 | (29/1/09)

Bosch Power Tools

Preparazione del banco da lavoro

Installazione del banco da lavoro

 (vedi figura F)

Prima del fissaggio dell’elettroutensile il telaio

inferiore deve essere aperto.

– Per scaricare i bulloni di bloccaggio

4

 tirare

leggermente verso l’alto il banco da lavoro af-

ferrandolo all’impugnatura

3

.

– Aprire il bloccaggio

2

.

In questo modo vengono tirati indietro i bul-

loni di bloccaggio che bloccano le ruote.

– Mettere un piede sul supporto piede

10

 e

premere verso il basso con entrambe le mani

l’impugnatura

3

 fino a quando i bulloni di

bloccaggio scattano di nuovo in posizione.

– Chiudere il bloccaggio

2

.

I piedini regolabili in altezza

5

 sono d’aiuto per

allineare correttamente il banco da lavoro.

– Allentare i dadi ad alette

12

 ed avvitare oppu-

re svitare i piedini fino a quando il banco da

lavoro è allineato in piano.

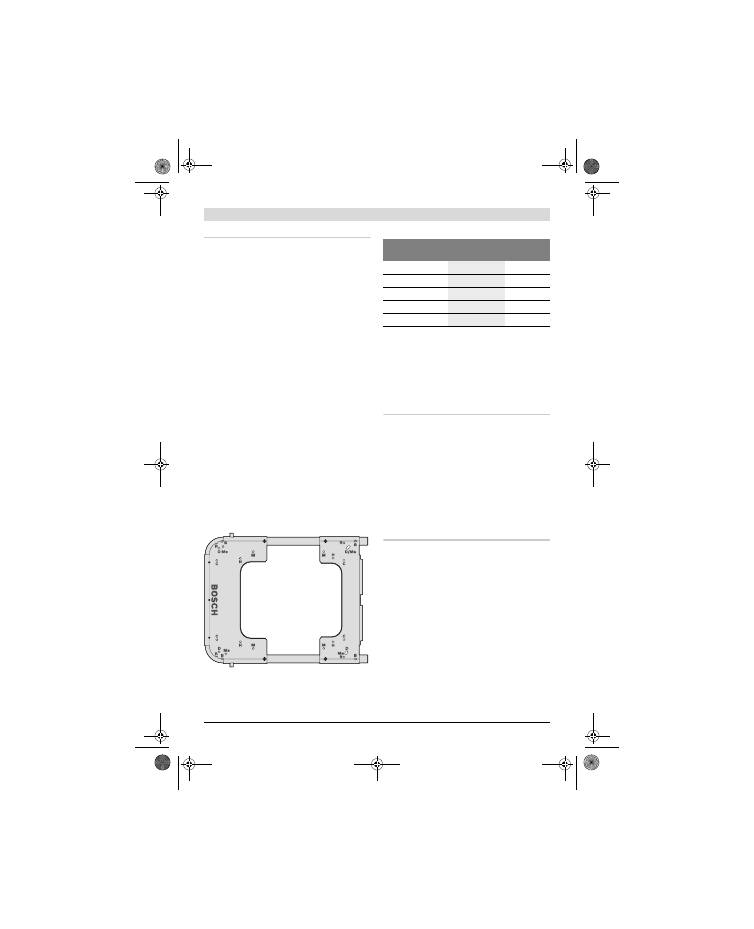

Fissaggio dell’elettroutensile sulla piastra di

montaggio (vedi figura G)

La piastra di montaggio

1

 è impiegabile univer-

salmente. Grazie ai differenti fori di montaggio,

il banco da lavoro può supportare sia elettrou-

tensili Bosch che prodotti di altre marche.

– Posizionare l’elettroutensile sui fori di mon-

taggio adatti.

– Avvitare piastra di montaggio ed elettrouten-

sile con rondelle, viti e dadi adatti.

Uso

Indicazioni operative

Non sovraccaricare il banco da lavoro. Osserva-

re sempre la massima portata del banco da lavo-

ro.

Assicurarsi sempre prima del lavoro che il bloc-

caggio

2

 sia chiuso.

Tenere sempre in modo ben saldo il pezzo in la-

vorazione, in modo particolare pezzi lunghi e pe-

santi. Dopo il taglio del pezzo in lavorazione, il

baricentro può spostarsi in modo talmente sfa-

vorevole che il banco da lavoro si ribalta.

Trasporto

Per il trasporto il telaio inferiore deve essere

chiuso. (vedi figura H)

– Per scaricare i bulloni di bloccaggio

4

 preme-

re leggermente verso il basso il banco da la-

voro afferrandolo all’impugnatura

3

.

– Aprire il bloccaggio

2

.

In questo modo vengono tirati indietro i bul-

loni di bloccaggio che bloccano le ruote.

– Mettere un piede sul supporto piede

10

 e ti-

rare verso l’alto con entrambe le mani l’impu-

gnatura

3

 fino a quando i bulloni di bloccag-

gio scattano di nuovo in posizione.

– Chiudere il bloccaggio

2

.

Produttore

Modello

Foro di

montaggio

Bosch

GTS 10

B

DeWALT

DW744XP

D

Metabo

TS 250

Me

Makita

2703

M

Hitachi

C 10 R A 2

H
