Bosch GWS Professional 24-300J: инструкция

3 609 929 B90 | (12.11.09)

Bosch Power Tools

2

 |

Deutsch  . . . . . . . . . . . . . . . . . . . . . . . . . . . .  Seite 6

English . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  Page 18

Français . . . . . . . . . . . . . . . . . . . . . . . . . . . .  Page 29

Español. . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 41

Português . . . . . . . . . . . . . . . . . . . . . . . . . . Página 53

Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 65

Nederlands . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 78

Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   Side 90

Svenska  . . . . . . . . . . . . . . . . . . . . . . . . . . . .   Sida 100

Norsk  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   Side 110

Suomi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 120

Ελληνικά . . . . . . . . . . . . . . . . . . . . . . . . . . .  Σελίδα

130

Türkçe  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa

143

Polski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strona

154

Česky . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  Strana

166

Slovensky . . . . . . . . . . . . . . . . . . . . . . . . . .  Strana

176

Magyar . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  Oldal

188

Русский  . . . . . . . . . . . . . . . . . . . . . . . .   Страница

200

Українська . . . . . . . . . . . . . . . . . . . . . . .  Сторінка

213

Română  . . . . . . . . . . . . . . . . . . . . . . . . . . .  Pagina

225

Български  . . . . . . . . . . . . . . . . . . . . . .   Страница

236

Srpski . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  Strana

249

Slovensko . . . . . . . . . . . . . . . . . . . . . . . . . . .  Stran

260

Hrvatski  . . . . . . . . . . . . . . . . . . . . . . . . .   Stranica

271

Eesti . . . . . . . . . . . . . . . . . . . . . . . . . . . .  Lehekülg

282

Latviešu  . . . . . . . . . . . . . . . . . . . . . . . . .   Lappuse

293

Lietuviškai  . . . . . . . . . . . . . . . . . . . . . . .   Puslapis

305

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

324

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

335

vvvv

cccc

ΔΤϔλ

vÝ—U

ϪΤϔλ

OBJ_BUCH-280-003.book  Page 2  Thursday, November 12, 2009  1:21 PM

3

 |

3 609 929 B90 | (12.11.09)

Bosch Power Tools

OBJ_BUCH-280-003.book  Page 3  Thursday, November 12, 2009  1:21 PM

3 609 929 B90 | (12.11.09)

Bosch Power Tools

4

 |

GWS 24-300

GWS 24-300 J

Professional

5

8

9

10

11

12

13

14

6

3

1

2

4

7

15

16

19

OBJ_BUCH-280-003.book  Page 4  Thursday, November 12, 2009  1:21 PM

5

 |

3 609 929 B90 | (12.11.09)

Bosch Power Tools

A

18

17

OBJ_BUCH-280-003.book  Page 5  Thursday, November 12, 2009  1:21 PM

6

 | Deutsch

3 609 929 B90 | (12.11.09)

Bosch Power Tools

de

Sicherheitshinweise

Allgemeine Sicherheitshinweise für

Elektrowerkzeuge

Lesen Sie alle Sicherheitshin-

weise und Anweisungen.

Ver-

säumnisse bei der Einhaltung der Sicherheits-

hinweise und Anweisungen können elektrischen

Schlag, Brand und/oder schwere Verletzungen

verursachen.

Bewahren Sie alle Sicherheitshinweise und An-

weisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete

Begriff „Elektrowerkzeug“ bezieht sich auf netz-

betriebene Elektrowerkzeuge (mit Netzkabel)

und auf akkubetriebene Elektrowerkzeuge (oh-

ne Netzkabel).

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber

und gut beleuchtet.

Unordnung oder un-

beleuchtete Arbeitsbereiche können zu

Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug

nicht in explosionsgefährdeter Umge-

bung, in der sich brennbare Flüssigkei-

ten, Gase oder Stäube befinden.

Elektro-

werkzeuge erzeugen Funken, die den

Staub oder die Dämpfe entzünden kön-

nen.

c) Halten Sie Kinder und andere Personen

während der Benutzung des Elektro-

werkzeugs fern.

Bei Ablenkung können

Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerk-

zeuges muss in die Steckdose passen.

Der Stecker darf in keiner Weise verän-

dert werden. Verwenden Sie keine Adap-

terstecker gemeinsam mit schutzgeerde-

ten Elektrowerkzeugen.

Unveränderte

Stecker und passende Steckdosen verrin-

gern das Risiko eines elektrischen Schla-

ges.

b) Vermeiden Sie Körperkontakt mit geer-

deten Oberflächen wie von Rohren, Hei-

zungen, Herden und Kühlschränken.

Es

besteht ein erhöhtes Risiko durch elektri-

schen Schlag, wenn Ihr Körper geerdet

ist.

c) Halten Sie Elektrowerkzeuge von Regen

oder Nässe fern.

Das Eindringen von Was-

ser in ein Elektrowerkzeug erhöht das Ri-

siko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht,

um das Elektrowerkzeug zu tragen, auf-

zuhängen oder um den Stecker aus der

Steckdose zu ziehen. Halten Sie das Ka-

bel fern von Hitze, Öl, scharfen Kanten

oder sich bewegenden Geräteteilen.

Be-

schädigte oder verwickelte Kabel erhöhen

das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im

Freien arbeiten, verwenden Sie nur Ver-

längerungskabel, die auch für den Au-

ßenbereich geeignet sind.

Die Anwen-

dung eines für den Außenbereich

geeigneten Verlängerungskabels verrin-

gert das Risiko eines elektrischen Schla-

ges.

f) Wenn der Betrieb des Elektrowerkzeu-

ges in feuchter Umgebung nicht ver-

meidbar ist, verwenden Sie einen Fehler-

stromschutzschalter.

Der Einsatz eines

Fehlerstromschutzschalters vermindert

das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie dar-

auf, was Sie tun, und gehen Sie mit Ver-

nunft an die Arbeit mit einem Elektro-

werkzeug. Benutzen Sie kein

Elektrowerkzeug, wenn Sie müde sind

oder unter dem Einfluss von Drogen, Al-

kohol oder Medikamenten stehen.

Ein

Moment der Unachtsamkeit beim Ge-

brauch des Elektrowerkzeuges kann zu

ernsthaften Verletzungen führen.

WARNUNG

OBJ_BUCH-280-003.book  Page 6  Thursday, November 12, 2009  1:21 PM

 Deutsch |

7

Bosch Power Tools

3 609 929 B90 | (12.11.09)

b) Tragen Sie persönliche Schutzausrüs-

tung und immer eine Schutzbrille.

Das

Tragen persönlicher Schutzausrüstung,

wie Staubmaske, rutschfeste Sicherheits-

schuhe, Schutzhelm oder Gehörschutz, je

nach Art und Einsatz des Elektrowerkzeu-

ges, verringert das Risiko von Verletzun-

gen.

c) Vermeiden Sie eine unbeabsichtigte In-

betriebnahme. Vergewissern Sie sich,

dass das Elektrowerkzeug ausgeschaltet

ist, bevor Sie es an die Stromversorgung

und/oder den Akku anschließen, es auf-

nehmen oder tragen.

Wenn Sie beim Tra-

gen des Elektrowerkzeuges den Finger am

Schalter haben oder das Gerät einge-

schaltet an die Stromversorgung anschlie-

ßen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel, bevor Sie das Elek-

trowerkzeug einschalten.

Ein Werkzeug

oder Schlüssel, der sich in einem drehen-

den Geräteteil befindet, kann zu Verlet-

zungen führen.

e) Vermeiden Sie eine abnormale Körper-

haltung. Sorgen Sie für einen sicheren

Stand und halten Sie jederzeit das

Gleichgewicht.

Dadurch können Sie das

Elektrowerkzeug in unerwarteten Situati-

onen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen

Sie keine weite Kleidung oder Schmuck.

Halten Sie Haare, Kleidung und Hand-

schuhe fern von sich bewegenden Tei-

len.

Lockere Kleidung, Schmuck oder lan-

ge Haare können von sich bewegenden

Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangein-

richtungen montiert werden können,

vergewissern Sie sich, dass diese ange-

schlossen sind und richtig verwendet

werden.

Verwendung einer Staubabsau-

gung kann Gefährdungen durch Staub ver-

ringern.

4) Verwendung und Behandlung des Elektro-

werkzeuges

a) Überlasten Sie das Gerät nicht. Verwen-

den Sie für Ihre Arbeit das dafür be-

stimmte Elektrowerkzeug.

Mit dem pas-

senden Elektrowerkzeug arbeiten Sie

besser und sicherer im angegebenen Leis-

tungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, des-

sen Schalter defekt ist.

Ein Elektrowerk-

zeug, das sich nicht mehr ein- oder aus-

schalten lässt, ist gefährlich und muss

repariert werden.

c) Ziehen Sie den Stecker aus der Steckdo-

se und/oder entfernen Sie den Akku, be-

vor Sie Geräteeinstellungen vornehmen,

Zubehörteile wechseln oder das Gerät

weglegen.

Diese Vorsichtsmaßnahme ver-

hindert den unbeabsichtigten Start des

Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerk-

zeuge außerhalb der Reichweite von Kin-

dern auf. Lassen Sie Personen das Gerät

nicht benutzen, die mit diesem nicht ver-

traut sind oder diese Anweisungen nicht

gelesen haben.

Elektrowerkzeuge sind

gefährlich, wenn sie von unerfahrenen

Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge mit Sorg-

falt. Kontrollieren Sie, ob bewegliche

Teile einwandfrei funktionieren und

nicht klemmen, ob Teile gebrochen oder

so beschädigt sind, dass die Funktion

des Elektrowerkzeuges beeinträchtigt

ist. Lassen Sie beschädigte Teile vor dem

Einsatz des Gerätes reparieren.

Viele Un-

fälle haben ihre Ursache in schlecht ge-

warteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und

sauber.

Sorgfältig gepflegte Schneid-

werkzeuge mit scharfen Schneidkanten

verklemmen sich weniger und sind leich-

ter zu führen.

OBJ_BUCH-280-003.book  Page 7  Thursday, November 12, 2009  1:21 PM

8

 | Deutsch

3 609 929 B90 | (12.11.09)

Bosch Power Tools

g) Verwenden Sie Elektrowerkzeug, Zube-

hör, Einsatzwerkzeuge usw. entspre-

chend diesen Anweisungen. Berücksich-

tigen Sie dabei die Arbeitsbedingungen

und die auszuführende Tätigkeit.

Der Ge-

brauch von Elektrowerkzeugen für andere

als die vorgesehenen Anwendungen kann

zu gefährlichen Situationen führen.

5) Service

a) Lassen Sie Ihr Elektrowerkzeug nur von

qualifiziertem Fachpersonal und nur mit

Original-Ersatzteilen reparieren.

Damit

wird sichergestellt, dass die Sicherheit

des Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Trennschleifer

f

Die mitgelieferte Schutzhaube muss sicher

am Elektrowerkzeug angebracht und so ein-

gestellt sein, dass ein Höchstmaß an Sicher-

heit erreicht wird, d.h. der kleinstmögliche

Teil der Trennscheibe zeigt offen zur Bedi-

enperson.

Die Schutzhaube soll die Bedien-

person vor Bruchstücken und zufälligem Kon-

takt mit der Trennscheibe schützen.

f

Verwenden Sie nur flache, verstärkte

Trennscheiben für Ihr Elektrowerkzeug.

Nur

weil Sie das Zubehör an Ihrem Elektrowerk-

zeug befestigen können, garantiert das keine

sichere Verwendung.

f

Die zulässige Drehzahl des Einsatzwerk-

zeugs muss mindestens so hoch sein wie

die auf dem Elektrowerkzeug angegebene

Höchstdrehzahl.

Zubehör, das sich schneller

als zulässig dreht, kann zerbrechen und um-

herfliegen.

f

Diamant-Trennscheiben dürfen nur für die

empfohlenen Einsatzmöglichkeiten verwen-

det werden. Z. B.: Schleifen Sie nie mit der

Seitenfläche einer Trennscheibe.

Trenn-

scheiben sind zum Materialabtrag mit der

Kante der Scheibe bestimmt. Seitliche Kraft-

einwirkung auf diese Schleifkörper kann sie

zerbrechen.

f

Verwenden Sie immer unbeschädigte

Spannflansche in der richtigen Größe für

die von Ihnen gewählte Trennscheibe.

Ge-

eignete Flansche stützen die Trennscheibe

und verringern so die Gefahr eines Trenn-

scheibenbruchs.

f

Verwenden Sie keine abgenutzten Trenn-

scheiben von größeren Elektrowerkzeugen.

Trennscheiben für größere Elektrowerkzeuge

sind nicht für die höheren Drehzahlen von

kleineren Elektrowerkzeugen ausgelegt und

können brechen.

f

Außendurchmesser und Dicke des Einsatz-

werkzeugs müssen den Maßangaben Ihres

Elektrowerkzeugs entsprechen.

Falsch be-

messene Einsatzwerkzeuge können nicht

ausreichend abgeschirmt oder kontrolliert

werden.

f

Trennscheiben, Flansche oder anderes Zu-

behör müssen genau auf die Schleifspindel

Ihres Elektrowerkzeugs passen.

Einsatz-

werkzeuge, die nicht genau auf die Schleif-

spindel des Elektrowerkzeugs passen, dre-

hen sich ungleichmäßig, vibrieren sehr stark

und können zum Verlust der Kontrolle füh-

ren.

f

Verwenden Sie keine beschädigten Einsatz-

werkzeuge. Kontrollieren Sie vor jeder Ver-

wendung Einsatzwerkzeuge auf Absplitte-

rungen und Risse. Wenn das

Elektrowerkzeug oder das Einsatzwerkzeug

herunterfällt, überprüfen Sie, ob es beschä-

digt ist, oder verwenden Sie ein unbeschä-

digtes Einsatzwerkzeug. Wenn Sie das Ein-

satzwerkzeug kontrolliert und eingesetzt

haben, halten Sie und in der Nähe befindli-

che Personen sich außerhalb der Ebene des

rotierenden Einsatzwerkzeugs auf und las-

sen Sie das Elektrowerkzeug eine Minute

lang mit Höchstdrehzahl laufen.

Beschädig-

te Einsatzwerkzeuge brechen meist in dieser

Testzeit.

f

Tragen Sie persönliche Schutzausrüstung.

Verwenden Sie je nach Anwendung Vollge-

sichtsschutz, Augenschutz oder Schutzbril-

le. Soweit angemessen, tragen Sie Staub-

maske, Gehörschutz, Schutzhandschuhe

oder Spezialschürze, die kleine Schleif- und

OBJ_BUCH-280-003.book  Page 8  Thursday, November 12, 2009  1:21 PM

 Deutsch |

9

Bosch Power Tools

3 609 929 B90 | (12.11.09)

Materialpartikel von Ihnen fernhält.

Die Au-

gen sollen vor herumfliegenden Fremdkör-

pern geschützt werden, die bei verschiede-

nen Anwendungen entstehen. Staub- oder

Atemschutzmaske müssen den bei der An-

wendung entstehenden Staub filtern. Wenn

Sie lange lautem Lärm ausgesetzt sind, kön-

nen Sie einen Hörverlust erleiden.

f

Achten Sie bei anderen Personen auf siche-

ren Abstand zu Ihrem Arbeitsbereich. Je-

der, der den Arbeitsbereich betritt, muss

persönliche Schutzausrüstung tragen.

Bruchstücke des Werkstücks oder gebroche-

ner Trennscheiben können wegfliegen und

Verletzungen auch außerhalb des direkten

Arbeitsbereichs verursachen.

f

Halten Sie das Gerät nur an den isolierten

Griffflächen, wenn Sie Arbeiten ausführen,

bei denen das Einsatzwerkzeug verborgene

Stromleitungen oder das eigene Netzkabel

treffen kann.

Der Kontakt mit einer span-

nungsführenden Leitung kann auch metalle-

ne Geräteteile unter Spannung setzen und zu

einem elektrischen Schlag führen.

f

Halten Sie das Netzkabel von sich drehen-

den Einsatzwerkzeugen fern.

Wenn Sie die

Kontrolle über das Gerät verlieren, kann das

Netzkabel durchtrennt oder erfasst werden

und Ihre Hand oder Ihr Arm in die sich dre-

hende Trennscheibe geraten.

f

Legen Sie das Elektrowerkzeug niemals ab,

bevor das Einsatzwerkzeug völlig zum Still-

stand gekommen ist.

Die sich drehende

Trennscheibe kann in Kontakt mit der Abla-

gefläche geraten, wodurch Sie die Kontrolle

über das Elektrowerkzeug verlieren können.

f

Lassen Sie das Elektrowerkzeug nicht lau-

fen, während Sie es tragen.

Ihre Kleidung

kann durch zufälligen Kontakt mit dem sich

drehenden Einsatzwerkzeug erfasst werden,

und das Einsatzwerkzeug sich in Ihren Kör-

per bohren.

f

Reinigen Sie regelmäßig die Lüftungs-

schlitze Ihres Elektrowerkzeugs.

Das Motor-

gebläse zieht Staub in das Gehäuse, und eine

starke Ansammlung von Metallstaub kann

elektrische Gefahren verursachen.

f

Verwenden Sie das Elektrowerkzeug nicht

in der Nähe brennbarer Materialien.

Funken

können diese Materialien entzünden.

f

Verwenden Sie keine Einsatzwerkzeuge,

die flüssige Kühlmittel erfordern.

Die Ver-

wendung von Wasser oder anderen flüssigen

Kühlmitteln kann zu einem elektrischen

Schlag führen.

Rückschlag und entsprechende Sicherheits-

hinweise

f

Rückschlag ist die plötzliche Reaktion infolge

einer hakenden oder blockierten drehenden

Trennscheibe. Verhaken oder Blockieren

führt zu einem abrupten Stopp der rotieren-

den Trennscheibe. Dadurch wird ein unkont-

rolliertes Elektrowerkzeug gegen die Dreh-

richtung der Trennscheibe an der

Blockierstelle beschleunigt.

Wenn z. B. eine Schleifscheibe im Werkstück

hakt oder blockiert, kann sich die Kante der

Schleifscheibe, die in das Werkstück ein-

taucht, verfangen und dadurch die Schleif-

scheibe ausbrechen oder einen Rückschlag

verursachen. Die Schleifscheibe bewegt sich

dann auf die Bedienperson zu oder von ihr

weg, je nach Drehrichtung der Scheibe an

der Blockierstelle. Hierbei können Schleif-

scheiben auch brechen.

Ein Rückschlag ist die Folge eines falschen

oder fehlerhaften Gebrauchs des Elektro-

werkzeugs. Er kann durch geeignete Vor-

sichtsmaßnahmen, wie nachfolgend be-

schrieben, verhindert werden.

f

Halten Sie das Elektrowerkzeug gut fest

und bringen Sie Ihren Körper und Ihre Arme

in eine Position, in der Sie die Rückschlag-

kräfte abfangen können. Verwenden Sie im-

mer den Zusatzgriff, falls vorhanden, um

die größtmögliche Kontrolle über Rück-

schlagkräfte oder Reaktionsmomente beim

Hochlauf zu haben.

Die Bedienperson kann

durch geeignete Vorsichtsmaßnahmen die

Rückschlag- und Reaktionskräfte beherr-

schen.

f

Bringen Sie Ihre Hand nie in die Nähe sich

drehender Einsatzwerkzeuge.

Das Einsatz-

werkzeug kann sich beim Rückschlag über Ih-

re Hand bewegen.

OBJ_BUCH-280-003.book  Page 9  Thursday, November 12, 2009  1:21 PM

10

 | Deutsch

3 609 929 B90 | (12.11.09)

Bosch Power Tools

f

Stellen Sie sich nicht in eine Linie mit der

rotierenden Schleifscheibe.

Der Rückschlag

treibt das Elektrowerkzeug in die Richtung

entgegengesetzt zur Bewegung der Schleif-

scheibe an der Blockierstelle.

f

Arbeiten Sie besonders vorsichtig im Be-

reich von Ecken, scharfen Kanten usw. Ver-

hindern Sie, dass Einsatzwerkzeuge vom

Werkstück zurückprallen und verklemmen.

Das rotierende Einsatzwerkzeug neigt bei

Ecken, scharfen Kanten oder wenn es ab-

prallt, dazu, sich zu verklemmen. Dies verur-

sacht einen Kontrollverlust oder Rückschlag.

f

Verwenden Sie keine Kettensägen-

Frässcheibe, keine segmentierte Diamant-

Trennscheibe mit Lücken größer als 10 mm

und kein gezahntes Sägeblatt.

Solche Ein-

satzwerkzeuge verursachen häufig einen

Rückschlag oder den Verlust der Kontrolle

über das Elektrowerkzeug.

Weitere besondere Sicherheitshinweise zum

Trennschleifen

f

Vermeiden Sie ein Blockieren der Trenn-

scheibe oder zu hohen Anpressdruck. Füh-

ren Sie keine übermäßig tiefen Schnitte

aus.

Eine Überlastung der Trennscheibe er-

höht deren Beanspruchung und die Anfällig-

keit zum Verkanten oder Blockieren und da-

mit die Möglichkeit eines Rückschlags oder

Schleifkörperbruchs.

f

Meiden Sie den Bereich vor und hinter der

rotierenden Trennscheibe.

Wenn Sie die

Trennscheibe im Werkstück von sich wegbe-

wegen, kann im Falle eines Rückschlags das

Elektrowerkzeug mit der sich drehenden

Scheibe direkt auf Sie zugeschleudert wer-

den.

f

Falls die Trennscheibe verklemmt oder Sie

die Arbeit unterbrechen, schalten Sie das

Gerät aus und halten Sie es ruhig, bis die

Scheibe zum Stillstand gekommen ist. Ver-

suchen Sie nie, die noch laufende Trenn-

scheibe aus dem Schnitt zu ziehen, sonst

kann ein Rückschlag erfolgen.

Ermitteln und

beheben Sie die Ursache für das Verklem-

men.

f

Schalten Sie das Elektrowerkzeug nicht

wieder ein, solange es sich im Werkstück

befindet. Lassen Sie die Trennscheibe erst

ihre volle Drehzahl erreichen, bevor Sie den

Schnitt vorsichtig fortsetzen.

Anderenfalls

kann die Scheibe verhaken, aus dem Werk-

stück springen oder einen Rückschlag verur-

sachen.

f

Stützen Sie Platten oder große Werkstücke

ab, um das Risiko eines Rückschlags durch

eine eingeklemmte Trennscheibe zu ver-

mindern.

Große Werkstücke können sich un-

ter ihrem eigenen Gewicht durchbiegen. Das

Werkstück muss auf beiden Seiten der Schei-

be abgestützt werden, und zwar sowohl in

der Nähe des Trennschnitts als auch an der

Kante.

f

Seien Sie besonders vorsichtig bei „Ta-

schenschnitten“ in bestehende Wände oder

andere nicht einsehbare Bereiche.

Die ein-

tauchende Trennscheibe kann beim Schnei-

den in Gas- oder Wasserleitungen, elektri-

sche Leitungen oder andere Objekte einen

Rückschlag verursachen.

Zusätzliche Sicherheitshinweise

Tragen Sie eine Schutzbrille.

f

Verwenden Sie geeignete Suchgeräte, um

verborgene Versorgungsleitungen aufzu-

spüren, oder ziehen Sie die örtliche Versor-

gungsgesellschaft hinzu.

Kontakt mit Elek-

troleitungen kann zu Feuer und elektrischem

Schlag führen. Beschädigung einer Gaslei-

tung kann zur Explosion führen. Eindringen in

eine Wasserleitung verursacht Sachbeschä-

digung oder kann einen elektrischen Schlag

verursachen.

f

Verwenden Sie zum Bearbeiten von Stein

eine Staubabsaugung. Der Staubsauger

muss zum Absaugen von Steinstaub zuge-

lassen sein.

Das Verwenden dieser Einrich-

tungen verringert Gefährdungen durch

Staub.

OBJ_BUCH-280-003.book  Page 10  Thursday, November 12, 2009  1:21 PM

 Deutsch |

11

Bosch Power Tools

3 609 929 B90 | (12.11.09)

f

Verwenden Sie zum Trennen von Stein ei-

nen Führungsschlitten.

Ohne seitliche Füh-

rung kann sich die Trennscheibe verhaken

und einen Rückschlag verursachen.

f

Halten Sie das Elektrowerkzeug beim Arbei-

ten fest mit beiden Händen und sorgen Sie

für einen sicheren Stand.

Das Elektrowerk-

zeug wird mit zwei Händen sicherer geführt.

f

Sichern Sie das Werkstück.

Ein mit Spann-

vorrichtungen oder Schraubstock festgehal-

tenes Werkstück ist sicherer gehalten als mit

Ihrer Hand.

f

Halten Sie Ihren Arbeitsplatz sauber.

Mate-

rialmischungen sind besonders gefährlich.

Leichtmetallstaub kann brennen oder explo-

dieren.

f

Benutzen Sie das Elektrowerkzeug nicht

mit beschädigtem Kabel. Berühren Sie das

beschädigte Kabel nicht und ziehen Sie den

Netzstecker, wenn das Kabel während des

Arbeitens beschädigt wird.

Beschädigte Ka-

bel erhöhen das Risiko eines elektrischen

Schlages.

Funktionsbeschreibung

Lesen Sie alle Sicherheitshinweise

und Anweisungen.

Versäumnisse

bei der Einhaltung der Sicherheits-

hinweise und Anweisungen können

elektrischen Schlag, Brand

und/oder schwere Verletzungen verursachen.

Bitte klappen Sie die Aufklappseite mit der Dar-

stellung des Elektrowerkzeugs auf, und lassen

Sie diese Seite aufgeklappt, während Sie die

Betriebsanleitung lesen.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt, bei fester

Auflage mit dem Führungsschlitten Metall- und

Steinwerkstoffe ohne Verwendung von Wasser

zu trennen.

Zum Trennen von Stein muss eine spezielle Ab-

saughaube zum Trennen mit Führungsschlitten

(Zubehör) verwendet werden.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Kompo-

nenten bezieht sich auf die Darstellung des Elek-

trowerkzeuges auf der Grafikseite.

1

Bügelgriff

2

Gewindebuchse für Bügelgriff

3

Spindel-Arretiertaste

4

Schleifspindel

5

Schutzhaube zum Trennen

6

Schraube für Schutzhaubenjustierung

7

Spannhebel für Schutzhaube

8

Aufnahmeflansch

9

Schleif-/Trennscheibe*

10

Spannscheibe

11

Schnellspannmutter *

12

Spannmutter

13

Innensechskantschlüssel**

14

Führungsschlitten

15

Ein-/Ausschalter

16

Codiernocke

17

Absaughaube zum Trennen mit

Führungsschlitten *

18

Absaugkrümmer *

19

Handgriff (isolierte Grifffläche)

*Abgebildetes oder beschriebenes Zubehör gehört

nicht zum Standard-Lieferumfang. Das vollständige

Zubehör finden Sie in unserem Zubehörprogramm.

**handelsüblich (nicht im Lieferumfang enthalten)

OBJ_BUCH-280-003.book  Page 11  Thursday, November 12, 2009  1:21 PM

12

 | Deutsch

3 609 929 B90 | (12.11.09)

Bosch Power Tools

Technische Daten

Geräusch-/Vibrationsinformation

Messwerte für Geräusch ermittelt entsprechend

EN 60745.

Der A-bewertete Geräuschpegel des Elektro-

werkzeugs beträgt typischerweise: Schalldruck-

pegel 93 dB(A); Schallleistungspegel

104 dB(A). Unsicherheit K=3 dB.

Gehörschutz tragen!

Schwingungsgesamtwerte (Vektorsumme dreier

Richtungen) ermittelt entsprechend EN 60745:

Trennen von Beton: Schwingungsemissionswert

a

h

=8,0 m/s

2

, Unsicherheit K=1,5 m/s

2

,

Trennen von Metall: Schwingungsemissionswert

a

h

=8,0 m/s

2

, Unsicherheit K=1,5 m/s

2

.

Der in diesen Anweisungen angegebene Schwin-

gungspegel ist entsprechend einem in EN 60745

genormten Messverfahren gemessen worden

und kann für den Vergleich von Elektrowerkzeu-

gen miteinander verwendet werden. Er eignet

sich auch für eine vorläufige Einschätzung der

Schwingungsbelastung.

Der angegebene Schwingungspegel repräsen-

tiert die hauptsächlichen Anwendungen des

Elektrowerkzeugs. Wenn allerdings das Elektro-

werkzeug für andere Anwendungen, mit abwei-

chenden Einsatzwerkzeugen oder ungenügen-

der Wartung eingesetzt wird, kann der

Schwingungspegel abweichen. Dies kann die

Schwingungsbelastung über den gesamten Ar-

beitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungs-

belastung sollten auch die Zeiten berücksichtigt

werden, in denen das Gerät abgeschaltet ist

oder zwar läuft, aber nicht tatsächlich im Ein-

satz ist. Dies kann die Schwingungsbelastung

über den gesamten Arbeitszeitraum deutlich re-

duzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen

zum Schutz des Bedieners vor der Wirkung von

Schwingungen fest wie zum Beispiel: Wartung

von Elektrowerkzeug und Einsatzwerkzeugen,

Warmhalten der Hände, Organisation der Ar-

beitsabläufe.

Trennschleifer

GWS 24-300

Professional

GWS 24-300 J

Professional

Sachnummer

3 601 C64 3..

3 601 C64 8..

Nennaufnahmeleistung

W

2400

2400

Abgabeleistung

W

1670

1670

Nenndrehzahl

min

-1

5000

5000

max. Schleifscheibendurchmesser

mm

300

300

Schleifspindelgewinde

M 14

M 14

max. Gewindelänge der Schleifspindel

mm

32

32

max. Schnitttiefe mit Führungsschlitten

mm

100

100

Anlaufstrombegrenzung

–

z

Gewicht entsprechend EPTA-Procedure 01/2003

kg

10,3

10,3

Schutzklasse

/

II

/

II

Angaben gelten für Nennspannungen [U] 230/240 V. Bei niedrigeren Spannungen und in länderspezifischen Ausfüh-

rungen können diese Angaben variieren.

Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzel-

ner Elektrowerkzeuge können variieren.

Nur für Elektrowerkzeuge ohne Anlaufstrombegrenzung: Einschaltvorgänge erzeugen kurzfristige Spannungsabsen-

kungen. Bei ungünstigen Netzbedingungen können Beeinträchtigungen anderer Geräte auftreten. Bei Netzimpedan-

zen kleiner als 0,25 Ohm sind keine Störungen zu erwarten.

OBJ_BUCH-280-003.book  Page 12  Thursday, November 12, 2009  1:21 PM

 Deutsch |

13

Bosch Power Tools

3 609 929 B90 | (12.11.09)

Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass

das unter „Technische Daten“ beschriebene

Produkt mit den folgenden Normen oder norma-

tiven Dokumenten übereinstimmt: EN 60745 ge-

mäß den Bestimmungen der Richtlinien

2004/108/EG, 98/37/EG (bis 28.12.2009),

2006/42/EG (ab 29.12.2009).

Technische Unterlagen bei:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

11.11.2009

Montage

Schutzvorrichtungen montieren

f

Ziehen Sie vor allen Arbeiten am Elektro-

werkzeug den Netzstecker aus der Steckdo-

se.

f

Betreiben Sie das Elektrowerkzeug nur mit

montierter Schutzhaube und Bügelgriff.

Schutzhaube zum Trennen

f

Verwenden Sie zum Trennen von Metall im-

mer die Schutzhaube zum Trennen 5.

f

Verwenden Sie zum Trennen von Stein im-

mer die Absaughaube zum Trennen mit Füh-

rungsschlitten 17.

Öffnen Sie den Spannhebel

7

. Setzen Sie die

Schutzhaube

5

 mit der Codiernocke

16

 in die

Codiernut am Spindelhals bis der Bund der

Schutzhaube am Flansch des Elektrowerkzeu-

ges aufsitzt und drehen Sie die Schutzhaube

5

in die gewünschte Position. Schließen Sie den

Spannhebel

7

.

f

Stellen Sie die Schutzhaube 5 so ein, dass

ein Funkenflug in Richtung des Bedieners

verhindert wird.

Die Spannkraft des Verschlusses ist voreinge-

stellt für festen Sitz der Schutzhaube

5

. Durch

Anziehen der Justierschraube

6

 kann die Spann-

kraft erhöht werden. Achten Sie auf festen Sitz

der Schutzhaube

5

 und prüfen Sie diesen regel-

mäßig.

Hinweis:

 Die Codiernocken an der Schutzhaube

5

 stellen sicher, dass nur eine zum Elektrowerk-

zeug passende Schutzhaube montiert werden

kann.

Bügelgriff

Befestigen Sie den Bügelgriff

1

 wie im Bild ge-

zeigt am Getriebekopf.

Führungsschlitten

Der Führungsschlitten

14

 verhindert, dass das

Einsatzwerkzeug und das Werkstück verkanten.

Lösen Sie die Flügelmuttern am Führungsschlit-

ten

14

. Drücken Sie auf beide Flügelmuttern und

setzen Sie die Schraubenköpfe in die Langlö-

cher an der Unterseite der Schutzhaube

5

 ein.

Stellen Sie die gewünschte Schnitttiefe ein und

ziehen Sie die Flügelmuttern fest.

Schleifwerkzeuge montieren

f

Ziehen Sie vor allen Arbeiten am Elektro-

werkzeug den Netzstecker aus der Steckdo-

se.

f

Schleif- und Trennscheiben werden beim

Arbeiten sehr heiß, fassen Sie diese nicht

an, bevor sie abgekühlt sind.

Hinweis:

Benutzen Sie nur Schleifwerkzeuge

mit einem Außendurchmesser von maximal

300 mm. Verwenden Sie zum Trennen von Stein

oder Metall nur die von Bosch empfohlenen

Schleifwerkzeuge.

Reinigen Sie die Schleifspindel

4

und alle zu

montierenden Teile.

Drücken Sie zum Festspannen und Lösen der

Schleifwerkzeuge die Spindel-Arretiertaste

3

,

um die Schleifspindel festzustellen.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-280-003.book  Page 13  Thursday, November 12, 2009  1:21 PM

14

 | Deutsch

3 609 929 B90 | (12.11.09)

Bosch Power Tools

f

Betätigen Sie die Spindel-Arretiertaste nur

bei stillstehender Schleifspindel.

Das Elek-

trowerkzeug kann sonst beschädigt werden.

Beachten Sie die Abmessungen der Schleifwerk-

zeuge. Der Lochdurchmesser muss zum Aufnah-

meflansch passen. Verwenden Sie keine Adap-

ter oder Reduzierstücke.

Achten Sie bei der Verwendung von Diamant-

Trennscheiben darauf, dass der Drehrichtungs-

pfeil auf der Diamant-Trennscheibe und die

Drehrichtung des Elektrowerkzeuges (siehe

Drehrichtungspfeil auf dem Getriebekopf) über-

einstimmen.

Die Reihenfolge der Montage ist auf der Gra-

fikseite ersichtlich.

Zum Befestigen der Schleif-/Trennscheibe

schrauben Sie die Spannmutter

12

 auf und

spannen diese mit dem Zweilochschlüssel, sie-

he Abschnitt „Schnellspannmutter“.

f

Überprüfen Sie nach der Montage des

Schleifwerkzeuges vor dem Einschalten, ob

das Schleifwerkzeug korrekt montiert ist

und sich frei drehen kann. Stellen Sie si-

cher, dass das Schleifwerkzeug nicht an der

Schutzhaube oder anderen Teilen streift.

Schnellspannmutter

Zum einfachen Schleifwerkzeugwechsel ohne

die Verwendung weiterer Werkzeuge können Sie

anstatt der Spannmutter

12

 die Schnellspann-

mutter

11

 verwenden.

f

Die Schnellspannmutter 11 darf nur für

Schleif- oder Trennscheiben verwendet

werden.

Verwenden Sie nur eine einwandfreie, unbe-

schädigte Schnellspannmutter 11.

Achten Sie beim Aufschrauben darauf, dass

die beschriftete Seite der Schnellspannmutter

11 nicht zur Schleifscheibe zeigt; der Pfeil

muss auf die Indexmarke 20 zeigen.

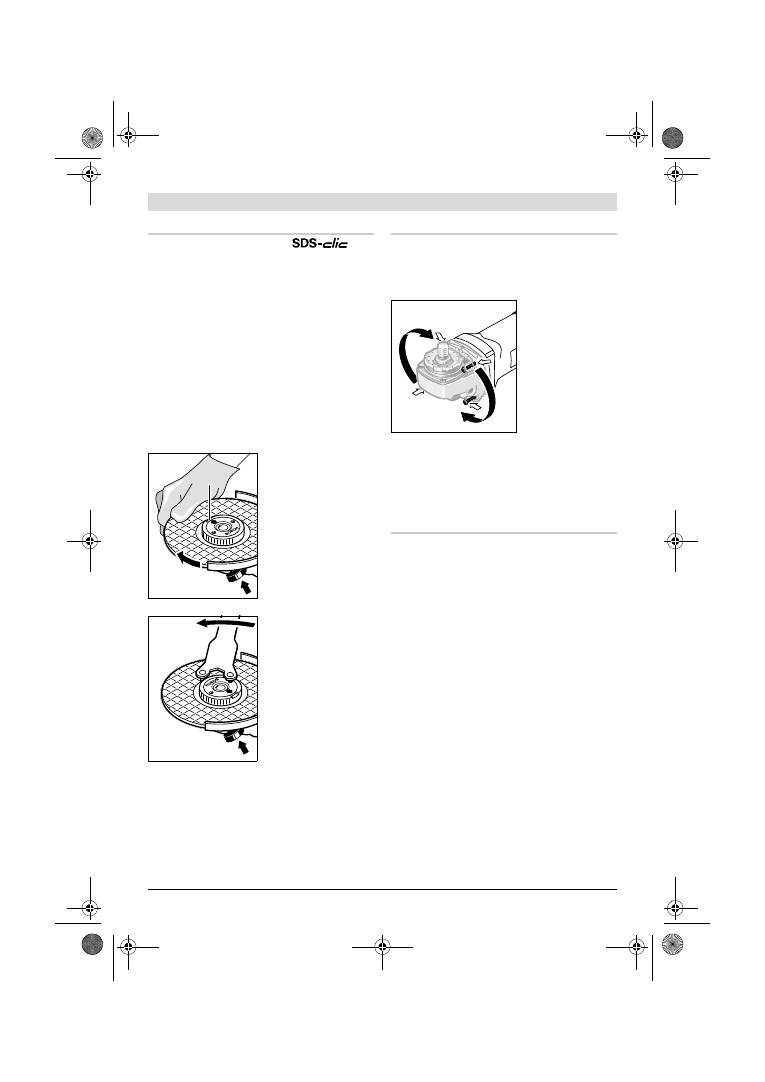

Drücken Sie die Spin-

del-Arretiertaste

3

 um

die Schleifspindel fest-

zustellen. Um die

Schnellspannmutter

festzuziehen, drehen

Sie die Schleifscheibe

kräftig im Uhrzeiger-

sinn.

Eine ordnungsgemäß

befestigte, unbeschä-

digte Schnellspann-

mutter können Sie

durch Drehen des Rän-

delringes entgegen

dem Uhrzeigersinn von

Hand lösen.

Lösen Sie eine festsit-

zende Schnellspann-

mutter nie mit einer

Zange, sondern ver-

wenden Sie den Zweilochschlüssel.

 Setzen Sie

den Zweilochschlüssel wie im Bild gezeigt an.

Getriebekopf drehen

f

Ziehen Sie vor allen Arbeiten am Elektro-

werkzeug den Netzstecker aus der Steckdo-

se.

Sie können den Ge-

triebekopf in 90°-

Schritten drehen.

Dadurch kann der

Ein-/Ausschalter

für besondere Ar-

beitsfälle in eine

günstigere Handha-

bungsposition ge-

bracht werden,

z. B. für Trennar-

beiten mit der Absaughaube mit Führungsschlit-

ten

17

 oder für Linkshänder.

Drehen Sie die 4 Schrauben ganz heraus.

Schwenken Sie den Getriebekopf vorsichtig

und

ohne vom Gehäuse abzunehmen

 in die neue Po-

sition. Ziehen Sie die 4 Schrauben wieder fest.

20

OBJ_BUCH-280-003.book  Page 14  Thursday, November 12, 2009  1:21 PM

 Deutsch |

15

Bosch Power Tools

3 609 929 B90 | (12.11.09)

Staub-/Späneabsaugung

f

Stäube von Materialien wie bleihaltigem An-

strich, einigen Holzarten, Mineralien und Me-

tall können gesundheitsschädlich sein. Be-

rühren oder Einatmen der Stäube können

allergische Reaktionen und/oder Atem-

wegserkrankungen des Benutzers oder in der

Nähe befindlicher Personen hervorrufen.

Bestimmte Stäube wie Eichen- oder Buchen-

staub gelten als krebserzeugend, besonders

in Verbindung mit Zusatzstoffen zur Holzbe-

handlung (Chromat, Holzschutzmittel). As-

besthaltiges Material darf nur von Fachleuten

bearbeitet werden.

– Benutzen Sie möglichst eine Staubabsau-

gung.

– Sorgen Sie für gute Belüftung des Arbeits-

platzes.

– Es wird empfohlen, eine Atemschutzmas-

ke mit Filterklasse P2 zu tragen.

Beachten Sie in Ihrem Land gültige Vorschrif-

ten für die zu bearbeitenden Materialien.

Betrieb

Inbetriebnahme

f

Beachten Sie die Netzspannung! Die Span-

nung der Stromquelle muss mit den Anga-

ben auf dem Typenschild des Elektrowerk-

zeuges übereinstimmen. Mit 230 V

gekennzeichnete Elektrowerkzeuge können

auch an 220 V betrieben werden.

Beim Betrieb des Elektrowerkzeuges an mobilen

Stromerzeugern (Generatoren), die nicht über

ausreichende Leistungsreserven bzw. über kei-

ne geeignete Spannungsregelung mit Anlauf-

stromverstärkung verfügen, kann es zu Leis-

tungseinbußen oder untypischem Verhalten

beim Einschalten kommen.

Bitte beachten Sie die Eignung des von Ihnen

eingesetzten Stromerzeugers, insbesondere

hinsichtlich Netzspannung und -frequenz.

Ein-/Ausschalten

Schieben Sie zur

Inbetriebnahme

 des Elektro-

werkzeuges den Ein-/Ausschalter

15

 nach vorn

und drücken Sie ihn anschließend.

Um das Elektrowerkzeug

auszuschalten

, lassen

Sie den Ein-/Ausschalter

15

 los.

f

Überprüfen Sie die Schleifwerkzeuge vor

dem Gebrauch. Das Schleifwerkzeug muss

einwandfrei montiert sein und sich frei dre-

hen können. Führen Sie einen Probelauf

von mindestens 1 Minute ohne Belastung

durch. Verwenden Sie keine beschädigten,

unrunden oder vibrierenden Schleifwerk-

zeuge.

Beschädigte Schleifwerkzeuge kön-

nen zerbersten und Verletzungen verursa-

chen.

Anlaufstrombegrenzung (GWS 24-300 J)

Die elektronische Anlaufstrombegrenzung be-

grenzt die Leistung beim Einschalten des Elek-

trowerkzeuges und ermöglicht den Betrieb an

einer 16-A-Sicherung.

Arbeitshinweise

f

Vorsicht beim Schlitzen in tragende Wände,

siehe Abschnitt „Hinweise zur Statik“.

f

Spannen Sie das Werkstück ein, sofern es

nicht durch sein Eigengewicht sicher liegt.

f

Belasten Sie das Elektrowerkzeug nicht so

stark, dass es zum Stillstand kommt.

f

Lassen Sie das Elektrowerkzeug nach star-

ker Belastung noch einige Minuten im Leer-

lauf laufen, um das Einsatzwerkzeug abzu-

kühlen.

f

Schleif- und Trennscheiben werden beim

Arbeiten sehr heiß, fassen Sie diese nicht

an, bevor sie abgekühlt sind.

Trennen von Metall

f

Verwenden Sie zum Trennen von Metall im-

mer die Schutzhaube zum Trennen 5.

Arbeiten Sie beim Trennschleifen mit mäßigem,

dem zu bearbeitenden Material angepassten

Vorschub. Üben Sie keinen Druck auf die Trenn-

scheibe aus, verkanten oder oszillieren Sie

nicht.

OBJ_BUCH-280-003.book  Page 15  Thursday, November 12, 2009  1:21 PM

16

 | Deutsch

3 609 929 B90 | (12.11.09)

Bosch Power Tools

Bremsen Sie auslaufende Trennscheiben nicht

durch seitliches Gegendrücken ab.

Das Elektrowerk-

zeug muss stets im

Gegenlauf geführt

werden. Es besteht

sonst die Gefahr,

dass es

unkontrol-

liert

 aus dem

Schnitt gedrückt

wird.

Beim Trennen von

Profilen und Vier-

kantrohren setzen

Sie am besten am kleinsten Querschnitt an.

Trennen von Stein (siehe Bild A)

f

Verwenden Sie zum Trennen von Stein im-

mer die Absaughaube zum Trennen mit Füh-

rungsschlitten 17.

f

Das Elektrowerkzeug darf nur für Trocken-

schnitt/Trockenschliff verwendet werden.

Verwenden Sie zum Trennen von Stein am bes-

ten eine Diamant-Trennscheibe. Zur Sicherheit

gegen Verkanten muss die Absaughaube zum

Trennen mit Führungsschlitten

17

 benutzt wer-

den.

Betreiben Sie das Elektrowerkzeug nur mit

Staubabsaugung und tragen Sie zusätzlich eine

Staubschutzmaske.

Der Staubsauger muss zum Absaugen von Stein-

staub zugelassen sein. Bosch bietet geeignete

Staubsauger an.

Schalten Sie das

Elektrowerkzeug

ein und setzen Sie

es mit dem vorde-

ren Teil des Füh-

rungsschlittens auf

das Werkstück.

Schieben Sie das

Elektrowerkzeug

mit mäßigem, dem

zu bearbeitenden

Material angepassten Vorschub.

Beim Trennen besonders harter Werkstoffe,

z. B. Beton mit hohem Kieselgehalt, kann die Di-

amant-Trennscheibe überhitzen und dadurch

beschädigt werden. Ein mit der Diamant-Trenn-

scheibe umlaufender Funkenkranz weist deut-

lich darauf hin.

Unterbrechen Sie in diesem Fall den Trennvor-

gang und lassen Sie die Diamant-Trennscheibe

im Leerlauf bei höchster Drehzahl kurze Zeit lau-

fen, um sie abzukühlen.

Merklich nachlassender Arbeitsfortschritt und

ein umlaufender Funkenkranz sind Anzeichen

für eine stumpf gewordene Diamant-Trennschei-

be. Sie können diese durch kurze Schnitte in ab-

rasivem Material, z. B. Kalksandstein, wieder

schärfen.

Hinweise zur Statik

Schlitze in tragenden Wänden unterliegen der

Norm DIN 1053 Teil 1 oder länderspezifischen

Festlegungen.

Diese Vorschriften sind unbedingt einzuhalten.

Ziehen Sie vor Arbeitsbeginn den verantwortli-

chen Statiker, Architekten oder die zuständige

Bauleitung zu Rate.

Wartung und Service

Wartung und Reinigung

f

Ziehen Sie vor allen Arbeiten am Elektro-

werkzeug den Netzstecker aus der Steckdo-

se.

f

Halten Sie das Elektrowerkzeug und die

Lüftungsschlitze sauber, um gut und sicher

zu arbeiten.

f

Verwenden Sie bei extremen Einsatzbedin-

gungen nach Möglichkeit immer eine Ab-

sauganlage. Blasen Sie die Lüftungsschlitze

häufig aus und schalten Sie einen Fehler-

strom-(FI-)Schutzschalter vor.

Bei der Bear-

beitung von Metallen kann sich leitfähiger

Staub im Innern des Elektrowerkzeugs abset-

zen. Die Schutzisolierung des Elektrowerk-

zeugs kann beeinträchtigt werden.

Lagern und behandeln Sie das Zubehör sorgfäl-

tig.

OBJ_BUCH-280-003.book  Page 16  Thursday, November 12, 2009  1:21 PM

 Deutsch |

17

Bosch Power Tools

3 609 929 B90 | (12.11.09)

Sollte das Elektrowerkzeug trotz sorgfältiger

Herstellungs- und Prüfverfahren einmal ausfal-

len, ist die Reparatur von einer autorisierten

Kundendienststelle für Bosch-Elektrowerkzeuge

ausführen zu lassen.

Geben Sie bei allen Rückfragen und Ersatzteil-

bestellungen bitte unbedingt die 10-stellige

Sachnummer laut Typenschild des Elektrowerk-

zeuges an.

Kundendienst und Kundenberatung

Der Kundendienst beantwortet Ihre Fragen zu

Reparatur und Wartung Ihres Produkts sowie zu

Ersatzteilen. Explosionszeichnungen und Infor-

mationen zu Ersatzteilen finden Sie auch unter:

www.bosch-pt.com

Das Bosch-Kundenberater-Team hilft Ihnen ger-

ne bei Fragen zu Kauf, Anwendung und Einstel-

lung von Produkten und Zubehören.

www.powertool-portal.de

, das Internetportal

für Handwerker und Heimwerker.

www.ewbc.de

, der Informations-Pool für Hand-

werk und Ausbildung.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld – Willershausen

Tel. Kundendienst: +49 (1805) 70 74 10

Fax: +49 (1805) 70 74 11

E-Mail: Servicezentrum.Elektrowerkzeuge@de.

bosch.com

Tel. Kundenberatung: +49 (1803) 33 57 99

Fax: +49 (711) 7 58 19 30

E-Mail: kundenberatung.ew@de.bosch.com

Österreich

Tel.: +43 (01) 7 97 22 20 10

Fax: +43 (01) 7 97 22 20 11

E-Mail:

service.elektrowerkzeuge@at.bosch.com

Schweiz

Tel.: +41 (044) 8 47 15 11

Fax: +41 (044) 8 47 15 51

Luxemburg

Tel.: +32 (070) 22 55 65

Fax: +32 (070) 22 55 75

E-Mail: outillage.gereedschap@be.bosch.com

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen

sollen einer umweltgerechten Wiederverwer-

tung zugeführt werden.

Nur für EU-Länder:

Werfen Sie Elektrowerkzeuge

nicht in den Hausmüll!

Gemäß der Europäischen Richtli-

nie 2002/96/EG über Elektro- und

Elektronik-Altgeräte und ihrer Um-

setzung in nationales Recht müs-

sen nicht mehr gebrauchsfähige Elektrowerk-

zeuge getrennt gesammelt und einer

umweltgerechten Wiederverwertung zugeführt

werden.

Änderungen vorbehalten.

OBJ_BUCH-280-003.book  Page 17  Thursday, November 12, 2009  1:21 PM

18

 | English

3 609 929 B90 | (12.11.09)

Bosch Power Tools

en

Safety Notes

General Power Tool Safety Warnings

Read all safety warnings and all

instructions.

Failure to follow

the warnings and instructions may result in elec-

tric shock, fire and/or serious injury.

Save all warnings and instructions for future

reference.

The term “power tool” in the warnings refers to

your mains-operated (corded) power tool or

battery-operated (cordless) power tool.

1) Work area safety

a) Keep work area clean and well lit.

Clut-

tered or dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust.

Power

tools create sparks which may ignite the

dust or fumes.

c) Keep children and bystanders away

while operating a power tool.

Distrac-

tions can cause you to lose control.

2) Electrical safety

a) Power tool plugs must match the outlet.

Never modify the plug in any way. Do not

use any adapter plugs with earthed

(grounded) power tools.

Unmodified

plugs and matching outlets will reduce

risk of electric shock.

b) Avoid body contact with earthed or

grounded surfaces, such as pipes, radia-

tors, ranges and refrigerators.

There is

an increased risk of electric shock if your

body is earthed or grounded.

c) Do not expose power tools to rain or wet

conditions.

Water entering a power tool

will increase the risk of electric shock.

d) Do not abuse the cord. Never use the

cord for carrying, pulling or unplugging

the power tool. Keep cord away from

heat, oil, sharp edges and moving parts.

Damaged or entangled cords increase the

risk of electric shock.

e) When operating a power tool outdoors,

use an extension cord suitable for out-

door use.

Use of a cord suitable for out-

door use reduces the risk of electric

shock.

f) If operating a power tool in a damp loca-

tion is unavoidable, use a residual cur-

rent device (RCD) protected supply.

Use

of an RCD reduces the risk of electric

shock.

3) Personal safety

a) Stay alert, watch what you are doing and

use common sense when operating a

power tool. Do not use a power tool

while you are tired or under the influ-

ence of drugs, alcohol or medication.

A

moment of inattention while operating

power tools may result in serious person-

al injury.

b) Use personal protective equipment. Al-

ways wear eye protection.

Protective

equipment such as dust mask, non-skid

safety shoes, hard hat, or hearing protec-

tion used for appropriate conditions will

reduce personal injuries.

c) Prevent unintentional starting. Ensure

the switch is in the off-position before

connecting to power source and/or bat-

tery pack, picking up or carrying the

tool.

Carrying power tools with your fin-

ger on the switch or energising power

tools that have the switch on invites acci-

dents.

d) Remove any adjusting key or wrench be-

fore turning the power tool on.

A wrench

or a key left attached to a rotating part of

the power tool may result in personal inju-

ry.

e) Do not overreach. Keep proper footing

and balance at all times.

This enables

better control of the power tool in unex-

pected situations.

f) Dress properly. Do not wear loose cloth-

ing or jewellery. Keep your hair, clothing

and gloves away from moving parts.

Loose clothes, jewellery or long hair can

be caught in moving parts.

WARNING

OBJ_BUCH-280-003.book  Page 18  Thursday, November 12, 2009  1:21 PM

 English |

19

Bosch Power Tools

3 609 929 B90 | (12.11.09)

g) If devices are provided for the connec-

tion of dust extraction and collection fa-

cilities, ensure these are connected and

properly used.

Use of dust collection can

reduce dust-related hazards.

4) Power tool use and care

a) Do not force the power tool. Use the cor-

rect power tool for your application.

The

correct power tool will do the job better

and safer at the rate for which it was de-

signed.

b) Do not use the power tool if the switch

does not turn it on and off.

Any power

tool that cannot be controlled with the

switch is dangerous and must be re-

paired.

c) Disconnect the plug from the power

source and/or the battery pack from the

power tool before making any adjust-

ments, changing accessories, or storing

power tools.

Such preventive safety

measures reduce the risk of starting the

power tool accidentally.

d) Store idle power tools out of the reach of

children and do not allow persons unfa-

miliar with the power tool or these in-

structions to operate the power tool.

Power tools are dangerous in the hands of

untrained users.

e) Maintain power tools. Check for mis-

alignment or binding of moving parts,

breakage of parts and any other condi-

tion that may affect the power tool’s op-

eration. If damaged, have the power tool

repaired before use.

Many accidents are

caused by poorly maintained power tools.

f) Keep cutting tools sharp and clean.

Prop-

erly maintained cutting tools with sharp

cutting edges are less likely to bind and

are easier to control.

g) Use the power tool, accessories and tool

bits etc. in accordance with these in-

structions, taking into account the work-

ing conditions and the work to be per-

formed.

Use of the power tool for

operations different from those intended

could result in a hazardous situation.

5) Service

a) Have your power tool serviced by a qual-

ified repair person using only identical

replacement parts.

This will ensure that

the safety of the power tool is maintained.

Safety Warnings for Cut-off Grinder

f

The provided protection guard must be

safely fastened to the power tool and ad-

justed in such a manner that a maximum on

safety is achieved, meaning, that the small-

est possible part of the cutting disc faces

openly toward the operator.

The protection

guard is supposed to protect the operator

against fragments and accidental contact

with the cutting disc.

f

Use only flat, reinforced cutting discs for

your power tool.

Just because the accessory

can be attached to your power tool, it does

not assure safe operation.

f

The rated speed of the accessory must be at

least equal to the maximum speed marked

on the power tool.

Accessories running fast-

er than their rated speed can break and fly

apart.

f

Wheels must be used only for recommend-

ed applications. For example: do not grind

with the side of cut-off wheel.

 Abrasive cut-

off wheels are intended for peripheral grind-

ing, side forces applied to these wheels may

cause them to shatter.

f

Always use undamaged wheel flanges that

are of correct diameter for your selected

wheel.

Proper wheel flanges support the

wheel thus reducing the possibility of wheel

breakage.

f

Do not use worn down cutting discs or

wheels from larger power tools.

Cutting

discs for larger power tools are not designed

for the higher speeds of smaller power tools

and can break apart.

f

The outside diameter and the thickness of

your accessory must be within the capacity

rating of your power tool.

Incorrectly sized

accessories cannot be adequately guarded

or controlled.

OBJ_BUCH-280-003.book  Page 19  Thursday, November 12, 2009  1:21 PM

20

 | English

3 609 929 B90 | (12.11.09)

Bosch Power Tools

f

The arbour size of wheels and flanges must

properly fit the spindle of the power tool.

Wheels and flanges with arbour holes that do

not match the mounting hardware of the

power tool will run out of balance, vibrate ex-

cessively and may cause loss of control.

f

Do not use damaged wheels. Before each

use, inspect the wheels for chips and

cracks. If power tool or wheel is dropped,

inspect for damage or install an undamaged

wheel. After inspecting and installing the

wheel, position yourself and bystanders

away from the plane of the rotating wheel

and run the power tool at maximum no load

speed for one minute.

Damaged wheels will

normally break apart during this test time.

f

Wear personal protective equipment. De-

pending on application, use face shield, safe-

ty goggles or safety glasses. As appropriate,

wear dust mask, hearing protectors, gloves

and workshop apron capable of stopping

small abrasive or workpiece fragments.

The

eye protection must be capable of stopping

flying debris generated by various operations.

The dust mask or respirator must be capable

of filtrating particles generated by your opera-

tion. Prolonged exposure to high intensity

noise may cause hearing loss.

f

Keep bystanders a safe distance away from

the work area. Anyone entering the work ar-

ea must wear personal protective equip-

ment.

Fragments of the workpiece or of bro-

ken cutting discs may fly away and cause

injury beyond the immediate area of opera-

tion.

f

Hold power tool by insulated gripping sur-

faces only, when performing an operation

where the cutting accessory may contact

hidden wiring or its own cord.

Cutting ac-

cessory contacting a “live” wire may make ex-

posed metal parts of the power tool “live”

and shock the operator.

f

Keep the mains cable away from rotating

application tools.

When losing control over

the machine, the mains cable can be cut

through or get caught, and your hand or arm

can come in contact with the rotating cutting

disc.

f

Never lay the power tool down until the ac-

cessory has come to a complete stop.

The

spinning cutting disc may grab the surface

and pull the power tool out of your control.

f

Do not run the power tool while carrying it

at your side.

Accidental contact with the

spinning accessory could snag your clothing,

pulling the accessory into your body.

f

Regularly clean the power tool’s air vents.

The motor’s fan will draw the dust inside the

housing and excessive accumulation of pow-

dered metal may cause electrical hazards.

f

Do not operate the power tool near flamma-

ble materials.

Sparks could ignite these ma-

terials.

f

Do not use accessories that require liquid

coolants.

Using water or other liquid cool-

ants may result in electrocution or shock.

Kickback and related warnings

f

Kickback is the sudden reaction to a pinched

or snagged rotating cutting disc. Pinching or

snagging causes rapid stalling of the rotating

cutting disc. This causes an uncontrolled

power tool to be forced in the direction op-

posite of the cutting disc’s rotation direction

at the point of binding.

For example, if a grinding disc is snagged or

pinched in the workpiece, the edge of the

grinding disc that is entering into the work-

piece can be caught, causing the grinding

disc to break out or cause kickback. The

grinding disc may either jump toward or

away from the operator, depending on the di-

rection of the wheel at the point of blocking.

Grinding discs can also break under these

conditions.

Kickback is the result of power tool misuse

or incorrect operating procedures. It can be

avoided by taking proper precautions as de-

scribed below.

OBJ_BUCH-280-003.book  Page 20  Thursday, November 12, 2009  1:21 PM

 English |

21

Bosch Power Tools

3 609 929 B90 | (12.11.09)

f

Maintain a firm grip on the power tool and

position your body and arm to allow you to

resist kickback forces. Always use auxiliary

handle, if provided, for maximum control

over kickback or torque reaction during

start-up.

The operator can control torque re-

actions or kickback forces, if proper precau-

tions are taken.

f

Never place your hand near the rotating ac-

cessory.

Accessory may kickback over your

hand.

f

Do not stand in line with the rotating grind-

ing disc.

Kickback will propel the power tool

in the direction opposite to the grinding

disc’s movement at the point of snagging.

f

Use special care when working corners,

sharp edges, etc. Avoid bouncing and snag-

ging the accessory.

Corners, sharp edges or

bouncing have a tendency to snag the rotat-

ing accessory and cause loss of control or

kickback.

f

Do not attach a saw chain woodcarving

blade, a segmented diamond cutting disc

blade with segments greater than 10 mm,

or a toothed saw blade.

Such application

tools create frequent kickback or loss of con-

trol over the power tool.

Additional safety warnings specific for abra-

sive cutting off operations

f

Do not “jam” the cut-off wheel or apply ex-

cessive pressure. Do not attempt to make

an excessive depth of cut.

Overstressing the

wheel increases the loading and susceptibili-

ty to twisting or binding of the wheel in the

cut and the possibility of kickback or wheel

breakage.

f

Do not position your body in line with and

behind the rotating wheel.

When the wheel,

at the point of operation, is moving away

from your body, the possible kickback may

propel the spinning wheel and the power

tool directly at you.

f

When wheel is binding or when interrupting

a cut for any reason, switch off the power

tool and hold the power tool motionless un-

til the wheel comes to a complete stop. Nev-

er attempt to remove the cut-off wheel from

the cut while the wheel is in motion other-

wise kickback may occur.

Investigate and

take corrective action to eliminate the cause

of wheel binding.

f

Do not restart the cutting operation in the

workpiece. Let the wheel reach full speed

and carefully reenter the cut.

The wheel may

bind, walk up or kickback if the power tool is

restarted in the workpiece.

f

Support panels or any oversized workpiece

to minimize the risk of wheel pinching and

kickback.

Large workpieces tend to sag un-

der their own weight. Supports must be

placed under the workpiece near the line of

cut and near the edge of the workpiece on

both sides of the wheel.

f

Use extra caution when making a “pocket

cut” into existing walls or other blind areas.

The protruding wheel may cut gas or water

pipes, electrical wiring or objects that can

cause kickback.

Additional safety warnings

Wear safety goggles.

f

Use suitable detectors to determine if utili-

ty lines are hidden in the work area or call

the local utility company for assistance.

Contact with electric lines can lead to fire

and electric shock. Damaging a gas line can

lead to explosion. Penetrating a water line

causes property damage or may cause an

electric shock.

f

When working stone, use dust extraction.

The vacuum cleaner must be approved for

the extraction of stone dust.

Using this

equipment reduces dust-related hazards.

OBJ_BUCH-280-003.book  Page 21  Thursday, November 12, 2009  1:21 PM

22

 | English

3 609 929 B90 | (12.11.09)

Bosch Power Tools

f

Use a cutting guide when cutting stone.

Without sideward guidance, the cutting disc

can jam and cause kickback.

f

When working with the machine, always

hold it firmly with both hands and provide

for a secure stance.

The power tool is guided

more secure with both hands.

f

Secure the workpiece.

A workpiece clamped

with clamping devices or in a vice is held

more secure than by hand.

f

Keep your workplace clean.

Blends of mate-

rials are particularly dangerous. Dust from

light alloys can burn or explode.

f

Never use the machine with a damaged ca-

ble. Do not touch the damaged cable and

pull the mains plug when the cable is dam-

aged while working.

Damaged cables in-

crease the risk of an electric shock.

Products sold in GB only

: Your product is fitted

with an BS 1363/A approved electric plug with

internal fuse (ASTA approved to BS 1362).

If the plug is not suitable for your socket outlets,

it should be cut off and an appropriate plug fit-

ted in its place by an authorised customer serv-

ice agent. The replacement plug should have the

same fuse rating as the original plug.

The severed plug must be disposed of to avoid a

possible shock hazard and should never be in-

serted into a mains socket elsewhere.

Products sold in AUS and NZ only

: Use a resid-

ual current device (RCD) with a rated residual

current of 30 mA or less.

Functional Description

Read all safety warnings and all in-

structions.

Failure to follow the

warnings and instructions may re-

sult in electric shock, fire and/or se-

rious injury.

While reading the operating instructions, unfold

the graphics page for the machine and leave it

open.

Intended Use

The machine is intended for cutting metal and

stone materials without using water while rest-

ing firmly with the cutting guide on the work-

piece.

For cutting stone, a special cutting guide with

dust extraction protection guard (accessory)

must be used.

Product Features

The numbering of the product features refers to

the illustration of the machine on the graphics

page.

1

Bow handle

2

Thread for bow handle

3

Spindle lock button

4

Grinder spindle

5

Protection guard for cutting

6

Screw for adjustment of protection guard

7

Clamping lever for protection guard

8

Mounting flange

9

Grinding/cutting disc*

10

Face plate

11

Quick-clamping nut

*

12

Clamping nut

13

Allen Key**

14

Cutting guide

15

On/Off switch

16

Encoding key

17

Cutting guide with dust extraction protec-

tion guard *

18

Elbow *

19

Handle (insulated gripping surface)

*Accessories shown or described are not part of the

standard delivery scope of the product. A complete

overview of accessories can be found in our acces-

sories program.

**Commercially available (not included in the deliv-

ery scope)

OBJ_BUCH-280-003.book  Page 22  Thursday, November 12, 2009  1:21 PM

 English |

23

Bosch Power Tools

3 609 929 B90 | (12.11.09)

Technical Data

Noise/Vibration Information

Measured sound values determined according

to EN 60745.

Typically the A-weighted noise levels of the

product are: Sound pressure level 93 dB(A);

Sound power level 104 dB(A). Uncertainty

K =3 dB.

Wear hearing protection!

Vibration total values (triax vector sum) deter-

mined according to EN 60745:

Cutting-off concrete: Vibration emission value

a

h

=8.0 m/s

2

, Uncertainty K=1.5 m/s

2

,

Cutting-off metal: Vibration emission value

a

h

=8.0 m/s

2

, Uncertainty K=1.5 m/s

2

.

The vibration emission level given in this infor-

mation sheet has been measured in accordance

with a standardised test given in EN 60745 and

may be used to compare one tool with another.

It may be used for a preliminary assessment of

exposure.

The declared vibration emission level repre-

sents the main applications of the tool. However

if the tool is used for different applications, with

different accessories or poorly maintained, the

vibration emission may differ. This may signifi-

cantly increase the exposure level over the total

working period.

An estimation of the level of exposure to vibra-

tion should also take into account the times

when the tool is switched off or when it is run-

ning but not actually doing the job. This may sig-

nificantly reduce the exposure level over the to-

tal working period.

Identify additional safety measures to protect

the operator from the effects of vibration such

as: maintain the tool and the accessories, keep

the hands warm, organisation of work patterns.

Cut-off Grinder

GWS 24-300

Professional

GWS 24-300 J

Professional

Article number

3 601 C64 3..

3 601 C64 8..

Rated power input

W

2400

2400

Output power

W

1670

1670

Rated speed

min

-1

5000

5000

Grinding disc diameter, max.

mm

300

300

Thread of grinder spindle

M 14

M 14

Thread length (max.) of grinder spindle

mm

32

32

Max. cutting depth with cutting guide

mm

100

100

Reduced starting current

–

z

Weight according to EPTA-Procedure 01/2003

kg

10.3

10.3

Protection class

/

II

/

II

The values given are valid for nominal voltages [U] of 230/240 V. For lower voltage and models for specific countries,

these values can vary.

Please observe the article number on the type plate of your machine. The trade names of the individual machines

may vary.

Only for power tools without reduced starting current: Starting cycles generate brief voltage drops. Interference with

other equipment/machines may occur in case of unfavourable mains system conditions. Malfunctions are not to be

expected for system impedances below 0.25 ohm.

OBJ_BUCH-280-003.book  Page 23  Thursday, November 12, 2009  1:21 PM

24

 | English

3 609 929 B90 | (12.11.09)

Bosch Power Tools

Declaration of Conformity

We declare under our sole responsibility that

the product described under “Technical Data” is

in conformity with the following standards or

standardization documents: EN 60745 accord-

ing to the provisions of the directives

2004/108/EC, 98/37/EC (until 28 Dec 2009),

2006/42/EC (from 29 Dec 2009).

Technical file at:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

11.11.2009

Assembly

Mounting the Protective Devices

f

Before any work on the machine itself, pull

the mains plug.

f

Operate the machine only with the protec-

tion guard and the bow handle mounted.

Protection Guard for Cutting

f

For cutting metal, always work with the pro-

tection guard for cutting 5.

f

For cutting stone, always work with the cut-

ting guide with dust extraction protection

guard 17.

Release the clamping lever

7

. Place the protec-

tion guard

5

 with the encoding key

16

 engaging

into the groove on the spindle collar until the

shoulder of the protection guard is seated

against the flange of the power tool, and turn

the protection guard

5

 to the requested posi-

tion. Lock the clamping lever

7

.

f

Adjust the protection guard 5 in such a man-

ner that sparking is prevented in the direc-

tion of the operator.

The tensioning force of the clamping lever is

preset for tight seating of the protection guard

5

. By tightening the adjustment screw

6

, the ten-

sioning force can be increased. Pay attention to

the tight seating of the protection guard

5

 and

check it regularly.

Note:

 The encoding keys on the protection

guard

5

 ensure that only a protection guard that

fits the machine type can be mounted.

Bow Handle

Fasten the bow handle

1

 to the gear case as

shown in the figure.

Cutting Guide

The cutting guide

14

 prevents the application

tool and the workpiece from jamming.

Loosen the wing nuts on the cutting guide

14

.

Press both wing nuts and at the same time in-

sert the screw heads into the slots on the bot-

tom side of the protection guard

5

. Adjust the

requested cutting depth and tighten the wing

nuts.

Mounting the Grinding Tools

f

Before any work on the machine itself, pull

the mains plug.

f

Grinding and cutting discs become very hot

while working; do not touch until they have

cooled.

Note:

Use only grinding tools with an outer di-

ameter of maximum 300 mm. For cutting stone

or metal, only use the grinding tools recom-

mended by Bosch.

Clean the grinder spindle

4

 and all parts to be

mounted.

For clamping and loosening the grinding tools,

lock the grinder spindle with the spindle lock

button

3

.

f

Actuate the spindle lock button only when

the grinder spindle is at a standstill.

Other-

wise, the machine may become damaged.

Pay attention to the dimensions of the grinding

tools. The mounting hole diameter must fit the

mounting flange without play. Do not use reduc-

ers or adapters.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-280-003.book  Page 24  Thursday, November 12, 2009  1:21 PM

 English |

25

Bosch Power Tools

3 609 929 B90 | (12.11.09)

When using diamond cutting discs, pay atten-

tion that the direction-of-rotation arrow on the

diamond cutting disc and the direction of rota-

tion of the machine (see direction-of-rotation ar-

row on the machine head) agree.

See graphics page for the mounting sequence.

To fasten the grinding/cutting disc, screw on

the clamping nut

12

 and tighten with the two-

pin spanner; see Section “Quick-clamping Nut ”.

f

After mounting the grinding tool and before

switching on, check that the grinding tool is

correctly mounted and that it can turn free-

ly. Make sure that the grinding tool does

not graze against the protection guard or

other parts.

Quick-clamping Nut

For convenient changing of grinding tools with-

out the use of additional tools, you can use the

quick-clamping nut

11

 instead of the clamping

nut

12

.

f

The quick-clamping nut 11 may be used only

for grinding or cutting discs.

Use only a flawless, undamaged quick-clamp-

ing nut 11.

When screwing on, pay attention that the side

of the quick-clamping nut 11 with printing

does not face the grinding disc; the arrow must

point to the index mark 20.

Lock the grinder spin-

dle with the spindle

lock button

3

. To tight-

en the quick-clamping

nut, firmly turn the

grinding disc in clock-

wise direction.

A properly attached,

undamaged quick-

clamping nut can be

loosened by hand

when turning the

knurled ring in anti-

clockwise direction.

Never loosen a tight

quick-clamping nut

with pliers. Always

use the two-pin span-

ner.

 Insert the two-pin

spanner as shown in the illustration.

Rotating the Machine Head

f

Before any work on the machine itself, pull

the mains plug.

The machine head

can be rotated with

respect to the ma-

chine housing in

90° steps. In this

manner, the On/Off

switch can be

brought into a more

convenient posi-

tion for special

working situations,

e. g., for cutting operations using the cutting

guide with dust extraction protection guard

17

or for left-handed persons.

Completely unscrew the four screws. Rotate the

machine head carefully,

without removing it

from the housing,

 to the new position. Screw in

and tighten the four screws again.

20

OBJ_BUCH-280-003.book  Page 25  Thursday, November 12, 2009  1:21 PM

26

 | English

3 609 929 B90 | (12.11.09)

Bosch Power Tools

Dust/Chip Extraction

f

Dusts from materials such as lead-containing

coatings, some wood types, minerals and

metal can be harmful to one’s health. Touch-

ing or breathing-in the dusts can cause aller-

gic reactions and/or lead to respiratory infec-

tions of the user or bystanders.

Certain dusts, such as oak or beech dust, are

considered as carcinogenic, especially in

connection with wood-treatment additives

(chromate, wood preservative). Materials

containing asbestos may only be worked by

specialists.

– Use dust extraction whenever possible.

– Provide for good ventilation of the work-

ing place.

– It is recommended to wear a P2 filter-

class respirator.

Observe the relevant regulations in your

country for the materials to be worked.

Operation

Starting Operation

f

Observe correct mains voltage! The voltage

of the power source must agree with the

voltage specified on the nameplate of the

machine. Power tools marked with 230 V

can also be operated with 220 V.

When operating the machine with power from

mobile generators that do not have sufficient re-

serve capacity or are not equipped with suitable

voltage control with starting current amplifica-

tion, loss of performance or untypical behavior

can occur upon switching on.

Please observe the suitability of the power gen-

erator being used, particularly with regard to

the mains voltage and frequency.

Switching On and Off

To

start

 the power tool, press the On/Off switch

15

 forward and then down.

To switch off the machine,

release

 the On/Off

switch

15

.

f

Check grinding tools before using. The

grinding tool must be mounted properly

and be able to move freely. Carry out a test

run for at least one minute with no load. Do

not use damaged, out-of-centre or vibrating

grinding tools.

Damaged grinding tools can

burst and cause injuries.

Reduced starting current (GWS 24-300 J)

The electronic reduced starting current limits

the power consumption when switching the tool

on and enables operation from a 13 ampere

fuse.

Working Advice

f

Exercise caution when cutting slots in

structural walls; see Section “Information

on Structures ”.

f

Clamp the workpiece if it does not remain

stationary due to its own weight.

f

Do not strain the machine so heavily that it

comes to a standstill.

f

After heavily straining the power tool, con-

tinue to run it at no-load for several minutes

to cool down the cutting/grinding tool.

f

Grinding and cutting discs become very hot

while working; do not touch until they have

cooled.

Cutting Metal

f

For cutting metal, always work with the pro-

tection guard for cutting 5.

When cutting, work with moderate feed, adapt-

ed to the material being cut. Do not exert pres-

sure onto the cutting disc, tilt or oscillate the

machine.

Do not reduce the speed of running down cut-

ting discs by applying sideward pressure.

OBJ_BUCH-280-003.book  Page 26  Thursday, November 12, 2009  1:21 PM

 English |

27

Bosch Power Tools

3 609 929 B90 | (12.11.09)

The machine must

always work in an

up-grinding mo-

tion. Otherwise,

the danger exists

of it being pushed

uncontrolled

 out

of the cut.

When cutting pro-

files and square

bar, it is best to

start at the small

est cross section.

Cutting Stone (see figure A)

f

For cutting stone, always work with the cut-

ting guide with dust extraction protection

guard 17.

f

The machine may be used only for dry cut-

ting/grinding.

For cutting stone, it is best to use a diamond

cutting disc. As a safety measure against jam-

ming, the cutting guide with dust extraction pro-

tection guard

17

 must be used.

Operate the machine only with dust extraction

and additionally wear a dust protection mask.

The vacuum cleaner must be approved for the

extraction of masonry dust. Bosch provides suit-

able vacuum cleaners.

Switch on the ma-

chine and place

the front part of

the cutting guide

on the workpiece.

Slide the machine

with moderate

feed, adapted to

the material to be

worked.

For cutting expecially hard material, e. g., con-

crete with high pebble content, the diamond

cutting disc can overheat and become damaged

as a result. This is clearly indicated by circular

sparking, rotating with the diamond cutting

disc.

In this case, interrupt the cutting process and al-

low the diamond cutting disc to cool by running

the machine for a short time at maximum speed

with no load.

Noticeable decreasing work progress and circu-

lar sparking are indications of a diamond cutting

disc that has become dull. Briefly cutting into

abrasive material (e. g. lime-sand brick) can re-

sharpen the disc again.

Information on Structures

Slots in structural walls are subject to the

Standard DIN 1053 Part 1, or country-specific

regulations.

These regulations are to be observed under all

circumstances. Before beginning work, consult

the responsible structural engineer, architect or

the construction supervisor.

Maintenance and Service

Maintenance and Cleaning

f

Before any work on the machine itself, pull

the mains plug.

f

For safe and proper working, always keep

the machine and ventilation slots clean.

f

In extreme conditions, always use dust ex-

traction as far as possible. Blow out ventila-

tion slots frequently and install a residual

current device (RCD).

When working metals,

conductive dust can settle in the interior of

the power tool. The total insulation of the

power tool can be impaired.

Please store and handle the accessory(-ies)

carefully.

If the machine should fail despite the care taken

in manufacturing and testing procedures, repair

should be carried out by an after-sales service

centre for Bosch power tools.

In all correspondence and spare parts order,

please always include the 10-digit article

number given on the type plate of the machine.

OBJ_BUCH-280-003.book  Page 27  Thursday, November 12, 2009  1:21 PM

28

 | English

3 609 929 B90 | (12.11.09)

Bosch Power Tools

After-sales Service and Customer

Assistance

Our after-sales service responds to your ques-

tions concerning maintenance and repair of your

product as well as spare parts. Exploded views

and information on spare parts can also be

found under:

www.bosch-pt.com

Our customer service representatives can an-

swer your questions concerning possible appli-

cations and adjustment of products and acces-

sories.

Great Britain

Robert Bosch Ltd. (B.S.C.)

P.O. Box 98

Broadwater Park

North Orbital Road

Denham

Uxbridge

UB 9 5HJ

Tel. Service: +44 (0844) 736 0109

Fax: +44 (0844) 736 0146

E-Mail: boschservicecentre@bosch.com

Ireland

Origo Ltd.

Unit 23 Magna Drive

Magna Business Park

City West

Dublin 24

Tel. Service: +353 (01) 4 66 67 00

Fax: +353 (01) 4 66 68 88

Australia, New Zealand and Pacific Islands

Robert Bosch Australia Pty. Ltd.

Power Tools

Locked Bag 66

Clayton South VIC 3169

Customer Contact Center

Inside Australia:

Phone: +61 (01300) 307 044

Fax: +61 (01300) 307 045

Inside New Zealand:

Phone: +64 (0800) 543 353

Fax: +64 (0800) 428 570

Outside AU and NZ:

Phone: +61 (03) 9541 5555

www.bosch.com.au

Republic of South Africa

Customer service

Hotline: +27 (011) 6 51 96 00

Gauteng – BSC Service Centre

35 Roper Street, New Centre

Johannesburg

Tel.: +27 (011) 4 93 93 75

Fax: +27 (011) 4 93 01 26

E-Mail: bsctools@icon.co.za

KZN – BSC Service Centre

Unit E, Almar Centre

143 Crompton Street

Pinetown

Tel.: +27 (031) 7 01 21 20

Fax: +27 (031) 7 01 24 46

E-Mail: bsc.dur@za.bosch.com

Western Cape – BSC Service Centre

Democracy Way, Prosperity Park

Milnerton

Tel.: +27 (021) 5 51 25 77

Fax: +27 (021) 5 51 32 23

E-Mail: bsc@zsd.co.za

Bosch Headquarters

Midrand, Gauteng

Tel.: +27 (011) 6 51 96 00

Fax: +27 (011) 6 51 98 80

E-Mail: rbsa-hq.pts@za.bosch.com

Disposal

The machine, accessories and packaging should

be sorted for environmental-friendly recycling.

Only for EC countries:

Do not dispose of power tools in-

to household waste!

According the European Guideline

2002/96/EC for Waste Electrical

and Electronic Equipment and its

implementation into national

right, power tools that are no longer usable

must be collected separately and disposed of in

an environmentally correct manner.

Subject to change without notice.

OBJ_BUCH-280-003.book  Page 28  Thursday, November 12, 2009  1:21 PM

 Français |

29

Bosch Power Tools

3 609 929 B90 | (12.11.09)

fr

Avertissements de sécurité

Avertissements de sécurité généraux

pour l’outil

Lire tous les avertisse-

ments de sécurité et

toutes les instructions.

Ne pas suivre les aver-

tissements et instructions peut donner lieu à un

choc électrique, un incendie et/ou une blessure

sérieuse.

Conserver tous les avertissements et toutes

les instructions pour pouvoir s’y reporter ulté-

rieurement.

Le terme « outil » dans les avertissements fait

référence à votre outil électrique alimenté par le

secteur (avec cordon d’alimentation) ou votre

outil fonctionnant sur batterie (sans cordon

d’alimentation).

1) Sécurité de la zone de travail

a) Conserver la zone de travail propre et

bien éclairée.

Les zones en désordre ou

sombres sont propices aux accidents.

b) Ne pas faire fonctionner les outils élec-

triques en atmosphère explosive, par

exemple en présence de liquides inflam-

mables, de gaz ou de poussières.

Les

outils électriques produisent des étincel-

les qui peuvent enflammer les poussières

ou les fumées.

c) Maintenir les enfants et les personnes

présentes à l’écart pendant l’utilisation

de l’outil.

Les distractions peuvent vous

faire perdre le contrôle de l’outil.

2) Sécurité électrique

a) Il faut que les fiches de l’outil électrique

soient adaptées au socle. Ne jamais mo-

difier la fiche de quelque façon que ce

soit. Ne pas utiliser d’adaptateurs avec

des outils à branchement de terre.

Des fi-

ches non modifiées et des socles adaptés

réduiront le risque de choc électrique.

b) Eviter tout contact du corps avec des

surfaces reliées à la terre telles que les

tuyaux, les radiateurs, les cuisinières et

les réfrigérateurs.

Il existe un risque ac-

cru de choc électrique si votre corps est

relié à la terre.

c) Ne pas exposer les outils à la pluie ou à

des conditions humides.

La pénétration

d’eau à l’intérieur d’un outil augmentera

le risque de choc électrique.

d) Ne pas maltraiter le cordon. Ne jamais

utiliser le cordon pour porter, tirer ou

débrancher l’outil. Maintenir le cordon à

l’écart de la chaleur, du lubrifiant, des

arêtes ou des parties en mouvement.

Les

cordons endommagés ou emmêlés aug-

mentent le risque de choc électrique.

e) Lorsqu’on utilise un outil à l’extérieur,

utiliser un prolongateur adapté à l’utili-

sation extérieure.

L’utilisation d’un cor-

don adapté à l’utilisation extérieure réduit

le risque de choc électrique.

f) Si l’usage d’un outil dans un emplace-

ment humide est inévitable, utiliser une

alimentation protégée par un dispositif à

courant différentiel résiduel (RCD).

L’usage d’un RCD réduit le risque de choc

électrique.

3) Sécurité des personnes

a) Rester vigilant, regarder ce que vous

êtes en train de faire et faire preuve de

bon sens dans l’utilisation de l’outil. Ne

pas utiliser un outil lorsque vous êtes fa-

tigué ou sous l’emprise de drogues, d’al-

cool ou de médicaments.

Un moment

d’inattention en cours d’utilisation d’un

outil peut entraîner des blessures graves

des personnes.

b) Utiliser un équipement de sécurité. Tou-

jours porter une protection pour les

yeux.

Les équipements de sécurité tels

que les masques contre les poussières,

les chaussures de sécurité antidérapan-

tes, les casques ou les protections acous-

tiques utilisés pour les conditions appro-

priées réduiront les blessures des

personnes.

AVERTISSEMENT

OBJ_BUCH-280-003.book  Page 29  Thursday, November 12, 2009  1:21 PM

30

 | Français

3 609 929 B90 | (12.11.09)

Bosch Power Tools

c) Eviter tout démarrage intempestif. S’as-

surer que l’interrupteur est en position

arrêt avant de brancher l’outil au secteur

et/ou au bloc de batteries, de le ramas-

ser ou de le porter.

Porter les outils en

ayant le doigt sur l’interrupteur ou bran-

cher des outils dont l’interrupteur est en

position marche est source d’accidents.

d) Retirer toute clé de réglage avant de

mettre l’outil en marche.

Une clé laissée

fixée sur une partie tournante de l’outil

peut donner lieu à des blessures de per-

sonnes.

e) Ne pas se précipiter. Garder une posi-

tion et un équilibre adaptés à tout mo-

ment.

Cela permet un meilleur contrôle

de l’outil dans des situations inattendues.

f) S’habiller de manière adaptée. Ne pas

porter de vêtements amples ou de bi-

joux. Garder les cheveux, les vêtements

et les gants à distance des parties en

mouvement.

Des vêtements amples, des

bijoux ou les cheveux longs peuvent être

pris dans des parties en mouvement.

g) Si des dispositifs sont fournis pour le

raccordement d’équipements pour l’ex-

traction et la récupération des poussiè-

res, s’assurer qu’ils sont connectés et

correctement utilisés.

Utiliser des collec-

teurs de poussière peut réduire les ris-

ques dus aux poussières.

4) Utilisation et entretien de l’outil

a) Ne pas forcer l’outil. Utiliser l’outil adap-

té à votre application.

L’outil adapté réa-

lisera mieux le travail et de manière plus

sûre au régime pour lequel il a été cons-

truit.

b) Ne pas utiliser l’outil si l’interrupteur ne

permet pas de passer de l’état de mar-

che à arrêt et vice versa.

Tout outil qui ne

peut pas être commandé par l’interrup-

teur est dangereux et il faut le faire répa-

rer.

c) Débrancher la fiche de la source d’ali-

mentation en courant et/ou le bloc de

batteries de l’outil avant tout réglage,

changement d’accessoires ou avant de

ranger l’outil.

De telles mesures de sécu-

rité préventives réduisent le risque de dé-

marrage accidentel de l’outil.

d) Conserver les outils à l’arrêt hors de la

portée des enfants et ne pas permettre à

des personnes ne connaissant pas l’outil

ou les présentes instructions de le faire

fonctionner.

Les outils sont dangereux

entre les mains d’utilisateurs novices.

e) Observer la maintenance de l’outil. Véri-

fier qu’il n’y a pas de mauvais alignement

ou de blocage des parties mobiles, des

pièces cassées ou toute autre condition

pouvant affecter le fonctionnement de

l’outil. En cas de dommages, faire répa-

rer l’outil avant de l’utiliser.

De nom-

breux accidents sont dus à des outils mal

entretenus.

f) Garder affûtés et propres les outils per-

mettant de couper.

Des outils destinés à

couper correctement entretenus avec des

pièces coupantes tranchantes sont moins

susceptibles de bloquer et sont plus faci-

les à contrôler.

g) Utiliser l’outil, les accessoires et les la-

mes etc., conformément à ces instruc-

tions, en tenant compte des conditions

de travail et du travail à réaliser.

L’utili-

sation de l’outil pour des opérations diffé-

rentes de celles prévues pourrait donner

lieu à des situations dangereuses.

5) Maintenance et entretien

a) Faire entretenir l’outil par un réparateur

qualifié utilisant uniquement des pièces

de rechange identiques.

Cela assurera

que la sécurité de l’outil est maintenue.

OBJ_BUCH-280-003.book  Page 30  Thursday, November 12, 2009  1:21 PM
