Bosch HBA23BN21: инструкция

*5430003323* 5430003323 920613

Û Instrucciones de montaje

ì Instruções de montagem

Ø Montageanleitung

Ù Οδηγίες εγκατάστασης

Ú Installation instructions

ó Monteringsanvisning

Þ Notice de montage

î Инструкция по монтажу

â Istruzioni per il montaggio

ë Instrukcja montażu

é Installatievoorschrift

ô Montaj kılavuzu

× Monteringsvejledning

á Szerelési útmutató

El uso de este aparato sin la conexión de tierra o con una

instalación incorrecta puede causar, aunque en circunstancias

Û

Instrucciones de montaje

muy poco probables, daños serios (lesiones personales y

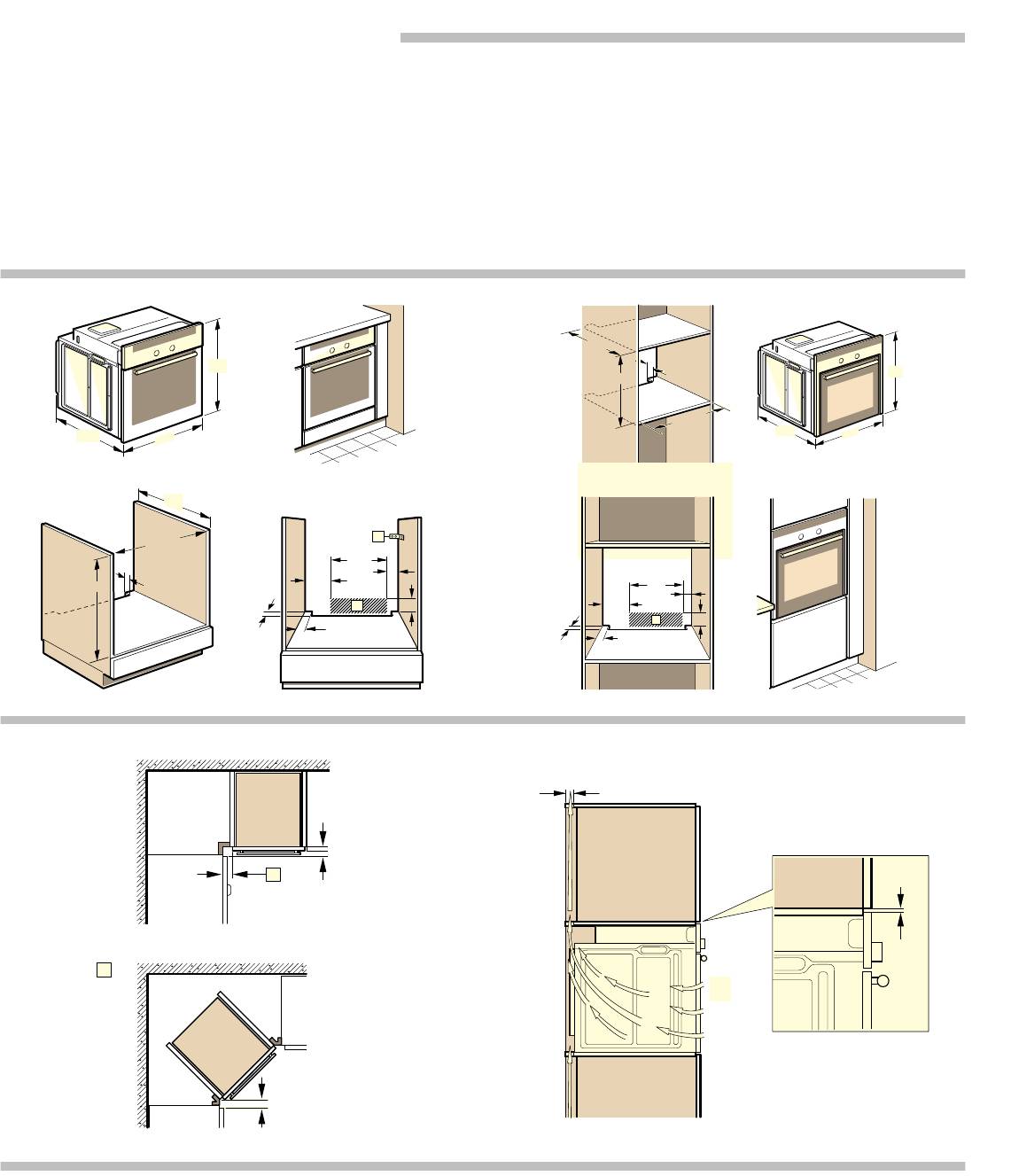

Prepararación del mueble: figura 1

muerte por electrocución). El fabricante no se hace

■ En los muebles de empotramiento, los chapados y los

responsable del funcionamiento inadecuado y de los posibles

revestimientos de plástico deben haber sido realizados con

daños motivados por instalaciones eléctricas no adecuadas.

un adhesivo termorresistente de 90 ºC para la parte interior

■ Durante todas las operaciones de montaje, el horno no debe

del mueble (donde se va a colocar el horno) y de 70 ºC para

estar conectado a la red.

los muebles colindantes (situados al lado del horno). Si los

■ El horno se corresponde con la clase de protección I y sólo

chapados y revestimientos de plástico o el adhesivo no son

debe funcionar con una conexión con toma de tierra.

suficientemente resistentes al calor, los muebles pueden

■ El cable de conexión a la red eléctrica debe ser del tipo

deformarse o quemarse. En este caso, el fabricante del horno

H05 V V-F 3G 1,5 mm² o superior.

no se hace responsable de los daños ocasionados en el

mueble.

El cable de color amarillo y verde, que se utiliza para la

conexión a tierra, deberá conectarse en primer lugar y ser más

■ Los cortes en el mueble deben hacerse antes de la

largo que los demás.

instalación del horno. Elimine las virutas, puede afectar al

funcionamiento de los componentes del horno.

■ Para cumplir con las disposiciones de seguridad habituales

debe preverse, por parte del instalador, un interruptor de

■ La caja de conexiones del horno debe encontrarse en la zona

corte de todos los polos con una abertura de contacto de por

de la superficie sombreada B o en una zona que no interfiera

lo menos 3 mm. Esto no es necesario en caso de la conexión

en el montaje del horno.

a través de un enchufe, si éste es accesible para el usuario, y

■ Los muebles que no sean fijos hay que sujetarlos a la pared

está conectado a tierra.

con un ángulo convencional C.

■ La protección contra el contacto manual debe garantizarse

■ El mueble donde se va a colocar el horno requiere una

mediante el montaje.

abertura de ventilación en su base.

■ Debe conectar el horno teniendo en cuenta la tensión de

■ Si el horno se monta debajo de una placa de cocción, seguir

conexión que se indica en la placa de características del

las instrucciones de montaje de ésta.

horno.

■ Para conectar el aparato debe colocarlo delante del mueble.

Colocar el horno en un armario alto: figura 2

El cable de conexión debe ser lo suficientemente largo para

El montaje del horno también es posible realizarlo en un

poder ser conectado.

armario alto.

¡Atención! observe que el cable de conexión no queda

Para la ventilación del horno debe quedar una abertura de

atrapado durante la instalación y que tampoco entra en

20 mm aproximadamente entre la balda inferior y la pared de

contacto con partes calientes del horno.

apoyo y otra abertura de 20 mm entre la balda superior y la

■ Cualquier manipulación del aparato, incluyendo el cambio o

pared de apoyo.

instalación del cable de alimentación debe ser realizado por

Se recomienda que deje entre la balda superior e inferior una

el Servicio Técnico.

distancia de 590 mm para conseguir un correcto sistema de

aireación. Esta distancia se puede aumentar hasta 595 mm si

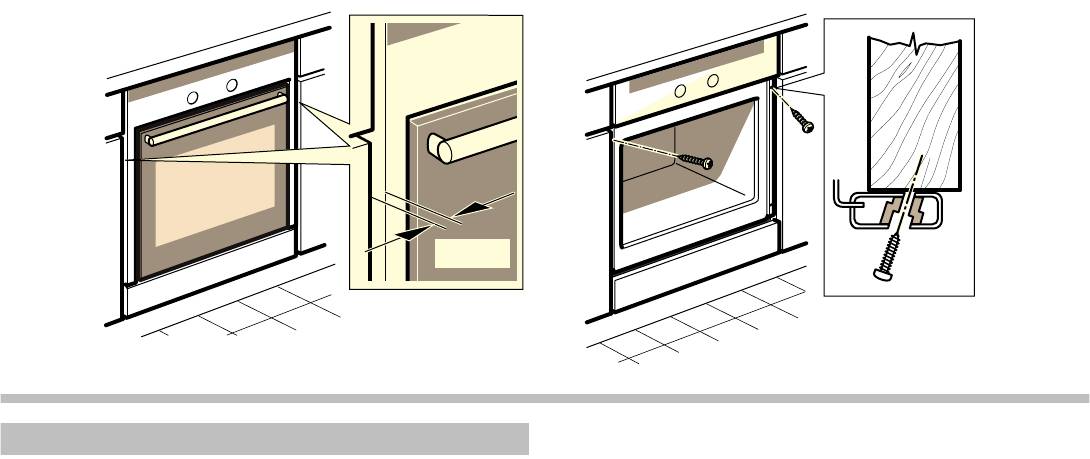

Colocar el horno en el mueble: figura 4

desea que el sistema de aireación sea mayor del

■ En hornos con puerta carro, se debe quitar la puerta.

recomendado.

■ Introduzca, empujando, completamente el aparato, en el

Los hornos con puerta de carro deben montarse de tal modo

hueco previso del mueble. Preste atención a que le cable no

que las bandejas del horno puedan ser retiradas sin problemas.

sea pelado por alguna arista del horno, que no toque partes

calientes y que no pase por la parte inferior del horno.

Montaje del horno en una esquina: figura 3

■ Centrar el horno en le mueble y sujetar con los

En el caso de montar el aparato en una esquina, se deben tener

tornillos (4x25) que se adjuntan.

en cuenta las dimensiones de la figura D. Se recomienda que

■ Si se ha construido el mueble de acuerdo con las medidas

para las medidas de la figura E se tenga en cuenta la anchura

que facilitamos, quedará una rendija en la parte superior del

de la parte delantera del mueble y del asa.

horno. No tape esta rendija con listones de madera para

Conectar el horno a la red

permitir una adecuada ventilación.

■ Entre el aparato y los muebles colindantes (situados al lado

■ Antes de usar el aparato por primera vez, usted tiene que

de horno) debe haber al menos 5 mm de distancia.

estar seguro de que su casa tiene una conexión de tierra y

cumple todas las normas de seguridad aplicables. La

Desmontar

instalación de su aparato tiene que ser hecha por un técnico

especialista autorizado. Son aplicables tanto las

Desconecte el horno de la red eléctrica. Afloje los tornillos de

disposiciones de la compañía de suministro eléctrico

fijación del horno al mueble. Levante ligeramente el horno y

regional, como las disposiciones nacionales.

sáquelo totalmente del mueble.

■ Beim Anschluss des Backofens muss die auf dem Typen-

schild des Backofens angegebene Anschlussspannung

Ø

Montageanleitung

berücksichtigt werden.

Vorbereitung des Möbelstücks: Abb. 1

■ Für den Stromanschluss muss das Gerät vor das Möbelstück

■ Bei den Einbaumöbeln müssen die Kleber von Furnieren und

gestellt werden. Das Verbindungskabel muss lang genug

Verkleidungen aus Kunststoff im Inneren des Möbelstücks (an

sein, um angeschlossen werden zu können.

dem der Backofen eingebaut werden soll) bis 90 ºC hitzebe-

Achtung! Achten Sie darauf, dass das Verbindungskabel wäh-

ständig sein, an den anliegenden Möbelstücken (neben dem

rend des Einbaus nicht eingeklemmt wird und nicht mit heißen

Backofen) bis 70 ºC. Wenn die Furniere und Verkleidungen

Stellen des Backofens in Berührung kommt.

aus Kunststoff oder der Kleber nicht genügend hitzebeständig

■ Alle Arbeiten am Gerät, auch ein Austausch oder die Anbrin-

sind, können sich die Möbelstücke verformen oder angesengt

gung eines Stromversorgungskabels, müssen vom Kunden-

werden. In diesem Falle übernimmt der Hersteller des Back-

dienst durchgeführt werden.

ofens keine Verantwortung für Schäden am Möbelstück.

■ Das Möbelstück muss vor dem Einbau des Backofens zuge-

Einbau des Backofens in das Möbelstück: Abb. 4

schnitten werden. Beseitigen Sie Späne, sie können den

■ Bei Backöfen mit Schubladentür muss die Tür entfernt wer-

Betrieb von Komponenten des Backofens beeinträchtigen.

den.

■ Die Anschlussdose für den Backofen muss sich im Bereich

■ Schieben Sie das Gerät vollständig in die vorgesehene Öff-

der schraffierten Fläche B oder in einem Bereich, in dem sie

nung des Möbelstücks. Achten Sie darauf, dass die Isolierung

den Einbau des Backofens nicht stören kann, befinden.

des Kabels nicht durch eine Backofenkante beschädigt wird

■ Wenn Möbel nicht fest fixiert sind, müssen sie an der Wand

und das Kabel nicht mit heißen Stellen in Berührung kommt

mit einem konventionellen Winkel C befestigt werden.

oder unter dem Backofen entlang geführt wird.

■ Das Möbelstück, in dem der Backofen eingebaut werden soll,

■ Zentrieren Sie den Backofen im Möbelstück und befestigen

benötigt an der Unterseite eine Ventilationsöffnung.

Sie ihn mit den mitgelieferten Schrauben (4x25).

■ Wird der Backofen unter einem Kochfeld montiert, befolgen

■ Wenn das Möbelstück nach unseren bereitgestellten Maßen

Sie bitte dessen Montageanweisungen.

gefertigt worden ist, bleibt an der Oberseite des Backofens

eine Spalte frei. Decken Sie diese Spalte nicht mit Holzlatten

Einbau des Backofens in einen Hochschrank:

zu, um eine angemessene Ventilation zu ermöglichen.

Abb. 2

■ Zwischen dem Gerät und den angrenzenden Möbelstücken

Es besteht auch die Möglichkeit, den Backofen in einen Hoch-

(neben dem Backofen) muss ein Abstand von mindestens

schrank einzubauen.

5mm gewahrt sein.

Für die Ventilation des Backofens muss zwischen dem unteren

Brett und der Stützwand eine Öffnung von ca. 20 mm gewahrt

Ausbau

bleiben und eine weitere Öffnung von 20 mm zwischen dem

Trennen Sie den Backofen vom Stromnetz. Lockern Sie die

oberen Brett und der Stützwand.

Befestigungsschrauben zwischen dem Backofen und dem

Es empfiehlt sich, zwischen dem oberen und unteren Brett einen

Möbelstück. Heben Sie den Backofen leicht an und ziehen Sie

Abstand von 590 mm zu wahren, um ein tadelloses Belüftungs-

ihn komplett aus dem Möbelstück heraus.

system zu erreichen. Dieser Abstand kann bis auf 595 mm ver-

größert werden, wenn ein größeres Belüftungssystem als

empfohlen gewünscht wird.

Backöfen mit Schubladentür müssen so eingebaut werden,

dass die Backbleche problemlos herausgenommen werden

können.

Einbau des Backofens in der Ecke: Abb. 3

Soll das Gerät in der Ecke eingebaut werden, so müssen die

Maße der Abb. D berücksichtigt werden. Es empfiehlt sich, für

die Maße der Abb. E die Breite der Möbelvorderseite sowie des

Griffs zu berücksichtigen.

Anschluss des Backofens an das Stromnetz

■ Vor der ersten Benutzung des Gerätes müssen Sie sicherstel-

len, dass Ihr Haus über eine Erdung verfügt und alle anwend-

baren Sicherheitsnormen eingehalten werden. Die Installation

Ihres Gerätes muss von einem autorisierten Fachtechniker

vorgenommen werden. Es müssen sowohl die Bestimmungen

der regionalen Stromversorgungsfirma wie auch die nationa-

len Bestimmungen beachtet werden.

Der Gebrauch dieses Gerätes ohne Erdung oder bei unsach-

gemäßer Installation kann, wenn auch nur unter sehr unwahr-

scheinlichen Umständen, ernsthafte Folgen nach sich ziehen

(Verletzungs- und Lebensgefahr durch Stromschlag). Der Her-

steller ist nicht verantwortlich für eine fehlerhafte Funktionswei-

se oder für mögliche Schäden durch unsachgemäßen

elektrischen Anschluss.

■ Bei allen Einbautätigkeiten muss der Backofen vom Stromnetz

getrennt sein.

■ Der Backofen entspricht der Schutzklasse I und darf nur bei

Anschluss an ein geerdetes Netz in Betrieb genommen wer-

den.

■ Das Stromverbindungskabel muss vom Typ H05 V V-

F 3G 1,5 mm² oder dicker sein.

Das gelb-grüne Kabel, das für die Erdung benutzt wird, muss

zuerst angeschlossen werden und länger als die anderen sein.

■ Zur Erfüllung der einschlägigen Sicherheitsvorschriften muss

der Installateur für eine allpolige Trennvorrichtung mit einer

Kontaktöffnung von mindestens 3 mm sorgen. Dies ist nicht

notwendig, falls die Verbindung mit einer Steckdose herge-

stellt wird, die für den Benutzer zugänglich ist und an eine

Erdung angeschlossen ist.

■ Der Schutz vor ungewolltem Stromkontakt muss durch die

Montage gewährleistet werden.

Ú

In stallati on in struc ti ons

Preparing the unit: figure 1

■ For the housing units, the sheets and plastic coatings must

have been completed using an adhesive which is heat-

resistant at 90 ºC for the unit interior (where the oven will be

positioned) and 70 ºC for the adjacent units (located to the

side of the oven). If the sheets and plastic coatings or the

adhesive do not have sufficient heat resistance, the units may

become deformed or burned. In this case, the oven

manufacturer cannot be held responsible for the damage

caused to the unit.

■ The units must be cut before installing the oven. Remove any

wood chippings as they could affect the working of the oven

components.

■ The oven connection box must be positioned in shaded

surface area B or in an area where it does not interfere with

the oven assembly.

■ Any free-standing units must be fastened to the wall at the

normal angle C.

■ The oven housing unit requires a ventilation opening at the

base.

■ If the oven is fitted below a hob, follow the hob's assembly

instructions.

Fitting the oven in a high unit: figure 2

The oven can also be assembled in a high unit.

For ventilation, there should be a 20 mm gap approximately

between the lower shelf and supporting wall and another

20 mm gap between the upper shelf and supporting wall.

It is recommended that a gap of 590 mm is left between the

lower and upper shelf for proper ventilation. This gap could be

increased to 595 mm if you want greater ventilation than

recommended.

Ovens with a pull-out carriage door should be assembled so

that the baking trays can be easily removed.

Assembling the oven in a corner: figure 3

When assembling the appliance in a corner, the dimensions in

figure D must be taken into account. It is recommended that for

the measurements in figure E, the width of the front part of the

unit and the handle are taken into account.

Connecting the oven to the mains

■ Before using the appliance for the first time, you must check

that your house has an earth connection and fulfils all the

applicable safety standards. Your appliance must be installed

by an authorised technician. The requirements of the regional

power supply company and national ones apply.

The use of this appliance without an earth connection or when

not installed correctly can cause serious damage (personal

injury and death by electrocution), albeit this is highly unlikely.

The manufacturer accepts no responsibility for any malfunction

or damage which is caused by unsuitable electrical

installations.

■ The oven must be disconnected from the mains during all

assembly operations.

■ The oven has class I protection and should only be operated

with an earth connection.

■ The cable for connecting the oven to the mains must be

H05 V V-F 3G 1.5 mm² or higher.

The yellow and green colour cable, which is used for the earth

connection, should be connected first and should be longer

than the others.

■ To fulfil the normal safety requirements, the installation

technician should ensure that a cut-off switch is installed on all

poles with a contact opening of less than 3 mm. This is not

necessary if the appliance is connected via a plug, if this is

accessible to the user, and provided it is earthed.

■ The assembly must ensure protection against manual contact.

■ The oven must be connected taking into account the voltage

indicated on the oven's specifications plate.

■ To connect the appliance it should be positioned in front of

the unit. The connection cable should be long enough to

ensure connection.

Warning! Make sure the connection cable does not become

trapped during installation and that it does not come into

contact with the hot parts of the oven.

■ Any handling of the appliance, including changing or installing

the power cable, must be performed by the Technical

Assistance Service.

Positioning the oven in the unit: figure 4

■ For ovens with a pull-out carriage door, the door must be

removed.

■ Push the oven completely into the space in the unit provided

for this purpose. Make sure the cable has not been stripped

by the oven edges, that it is not in contact with hot parts and

that it does not run along the bottom of the oven.

■ Centre the oven in the unit and fasten with the screws (4x25)

supplied.

■ If the unit has been built according to the measurements

provided, there will be a gap at the top of the oven. Do not

cover this gap with wooden slats so as to allow sufficient

ventilation.

■ There should be at least a 5 mm gap between the appliance

and the adjacent units (located beside the oven).

Dismantling

Disconnect the oven from the mains. Loosen the screws that

fasten the oven to the unit. Lift the oven slightly and remove it

completely from the unit.

■ Les meubles qui ne sont pas stables doivent être fixés au mur

à l'aide d'équerres plates C.

■ La base du meuble dans lequel le four va être encastré doit

être pourvue d'une ouverture de ventilation.

■ Si le four est installé sous une table de cuisson, suivre les

instructions de montage de cette dernière.

Pose du four dans un placard suspendu : figure 2

Le four peut également être installé à l'intérieur d'un placard

suspendu.

Pour une ventilation optimale de l'appareil, une ouverture

d'environ 20 mm doit être conservée entre la tablette du bas et

le mur d'appui et une autre ouverture de 20 mm doit être

respectée entre la tablette supérieure et le mur d'appui.

Une distance de 590 mm est recommandée entre la tablette

supérieure et la tablette inférieure afin de bénéficier d'un bon

système d'aération. Cette distance peut aller jusqu'à 595 mm si

l'on souhaite optimiser le système d'aération.

Les fours à chariot sortant doivent être montés de manière à ce

que les plaques puissent être retirées sans aucun problème.

Montage du four dans un angle : figure 3

Lorsque l'appareil doit être installé dans un angle, tenir compte

des dimensions de la figure D. Pour les dimensions de la

figure E, il est recommandé de prendre en compte la largeur de

la partie avant du meuble et de la poignée.

Raccordement du four au secteur

■ Avant d'utiliser l'appareil pour la première fois, s'assurer de la

présence d'une prise de terre dans la maison et veiller à ce

que celle-ci soit conforme à toutes les normes de sécurité

applicables. L'appareil doit être installé par un technicien

spécialisé et agréé. Les dispositions de la compagnie

régionale de distribution d'électricité ainsi que les dispositions

nationales doivent être respectées.

L'utilisation de ce four sans prise de terre ou avec une

installation incorrecte pourrait provoquer de graves

dommages (blessures corporelles et décès par électrocution),

même si les circonstances de ce type d'accident sont très peu

probables. Le fabricant ne sera pas tenu responsable du

fonctionnement inapproprié et des dommages éventuels

provoqués par des installations électriques non conformes.

■ Le four ne doit pas être raccordé au secteur pendant toutes

les opérations de montage.

■ Le four est conforme à la classe de protection I et il ne doit

fonctionner qu'avec une connexion reliée à la terre.

■ Le câble de raccordement au secteur électrique doit être de

type H05 V V-F 3G 1,5 mm² ou de catégorie supérieure.

Le câble jaune et vert, utilisé pour le raccordement à la terre,

doit être plus long que les autres câbles. En outre, il devra être

branché avant les autres.

■ Pour respecter les dispositions habituelles de sécurité,

l'installateur doit prévoir un interrupteur omnipolaire avec une

ouverture de contact d'au moins 3 mm. Cette condition ne

s'avère pas nécessaire en cas de raccordement à une prise

reliée à la terre et à laquelle l'utilisateur peut accéder.

■ La protection contre le contact manuel doit être garantie par

le montage.

■ Le four doit être raccordé en tenant compte de la tension de

connexion indiquée sur la plaque signalétique de l'appareil.

■ Le branchement de l'appareil doit être réalisé en positionnant

Þ

Not ic e de mo ntage

ce dernier devant le meuble. Le câble de raccordement doit

être suffisamment long pour pouvoir être branché.

Préparation du meuble : figure 1

Attention ! Veiller à ce que le câble de raccordement ne se

■ Les placages et revêtements en plastique des meubles

coince pas pendant l'installation et qu'il n'entre pas en contact

d'encastrement doivent avoir été posés au moyen d'un

avec des parties chaudes du four.

adhésif capable de résister à des températures de 90 ºC pour

■ Toute manipulation de l'appareil, y compris le remplacement

l'intérieur du meuble (emplacement du four) et de 70 ºC pour

ou l'installation du câble d'alimentation, doit être réalisée par

les meubles voisins (meubles situés à côté du four). Si les

le service technique.

placages et revêtements en plastique ou l'adhésif ne résistent

pas suffisamment à la chaleur, les meubles pourraient se

Pose du four dans le meuble : figure 4

déformer ou brûler. Le cas échéant, le fabricant du four n'est

pas tenu responsable des dégâts provoqués sur le meuble.

■ Pour poser un four à chariot sortant dans un meuble

d'encastrement, la porte doit être retirée.

■ Les travaux de découpe du meuble doivent être réalisés avant

l'installation du four. Retirer tous les copeaux. Ces éléments

■ Pousser entièrement l'appareil à l'intérieur du meuble

peuvent en effet nuire au fonctionnement des composants du

d'encastrement. Veiller à ce qu'aucune arête du four ne

four.

dénude le câble, qu'il n'entre en contact avec aucune partie

chaude et qu'il ne passe pas au niveau de la partie inférieure

■ Le boîtier de raccordement du four doit se trouver dans la

du four.

zone hachurée B ou dans une zone ne pouvant pas entraver

le montage du four.

■ Centrer le four dans le meuble et le fixer à l'aide des

vis (4x25) fournies.

■ Si le meuble a été construit en respectant les dimensions

fournies, une fente d'aération doit subsister au niveau de la

partie supérieure du four. Ne pas boucher cette fente

d'aération avec des baguettes en bois, afin de permettre une

bonne ventilation.

■ Une distance d'au moins 5 mm doit être respectée entre

l'appareil et les meubles voisins (meubles situés à côté du

four).

Démontage

Débrancher le four du secteur électrique. Desserrer les vis de

fixation du four au meuble. Soulever légèrement le four et

l'extraire entièrement du meuble.

■ Per osservare le disposizioni di sicurezza abituali l'installatore

deve prevedere un interruttore per scollegare tutti i poli con

un'apertura di contatto di almeno 3 mm. Questo non è

necessario in caso di connessione con una spina, se questa è

accessibile da parte dell'utente, ed è collegata a terra.

■ La protezione per il contatto manuale deve essere garantita

dal montaggio.

■ Il forno deve essere collegato tenendo presente la tensione

elettrica che viene indicata nella targa di identificazione del

forno.

■ Per la connessione, l'apparecchio deve essere collocato

davanti al mobile. Il cavo di connessione deve essere

sufficientemente lungo per poter essere connesso.

Attenzione! Fare in modo che il cavo di connessione non resti

incastrato durante l'installazione e che non entri in contatto con

â

Istruzioni per il m ontaggio

parti calde del forno.

Preparazione del mobile: figura 1

■ Qualsiasi manipolazione dell'apparecchio, incluse la

■ Nei mobili da incasso, i laminati e i rivestimenti in plastica

sostituzione o l'installazione del cavo di alimentazione devono

devono essere realizzati con un adesivo termoresistente a

essere realizzate dal Servizio Tecnico.

90 ºC per la parte interna del mobile (dove viene inserito il

forno) e termoresistente a 70 ºC per i mobili contigui (situati a

Inserire il forno nel mobile: figura 4

lato del forno). Se i laminati, i rivestimenti in plastica o

■ Nei forni con sportello a carrello, è necessario rimuovere lo

l'adesivo non sono sufficientemente resistenti al calore, i

sportello.

mobili possono deformarsi o bruciarsi. In tal caso, il

■ Inserire completamente l'apparecchio, spingendolo

fabbricante del forno non è responsabile dei danni causati al

nell'apposito vano del mobile. Assicurarsi che il cavo non

mobile.

venga danneggiato dagli spigoli del forno, che non entri in

■ I lavori di taglio sul mobile, devono essere effettuati prima

contatto con superfici calde e che non attraversi la parte

dell'istallazione del forno. Rimuovere i trucioli, in quanto

inferiore dell'apparecchio.

possono pregiudicare il funzionamento dei componenti del

■ Centrare il forno nel mobile e fissare con le viti (4x25) in

forno.

dotazione.

■ La morsettiera del forno deve trovarsi in corrispondenza della

■ Se il mobile è stato costruito seguendo le misure indicate,

superficie tratteggiata B o in una zona che non interferisca

nella parte superiore del forno resterà una fessura. Per

con il montaggio del forno.

consentire una ventilazione adeguata, la fessura non deve

■ I mobili non fissi devono essere ancorati alla parete con un

essere chiusa da listelli in legno.

angolare convenzionale C.

■ Tra l'apparecchio e i mobili adiacenti (situati a lato del forno)

■ Il mobile in cui viene inserito il forno necessita di un'apertura

deve esserci una distanza di almeno 5 mm.

di ventilazione alla base.

■ Se il forno viene montato sotto un piano di cottura, attenersi

Smontaggio

alle istruzioni di montaggio di quest'ultimo.

Scollegare il forno dalla rete elettrica. Allentare le viti che fissano

Inserire il forno in un armadio a colonna: figura 2

il forno al mobile. Sollevare leggermente il forno ed estrarlo

completamente dal mobile.

È anche possibile montare il forno in un armadio a colonna.

Ai fini della ventilazione del forno, tra il ripiano inferiore e la

parete di appoggio deve essere presente un'apertura di circa

20 mm, e un'altra apertura di 20 mm tra il ripiano superiore e la

parete di appoggio.

Per consentire una corretta areazione, si consiglia di mantenere

una distanza di 590 mm tra il ripiano superiore e quello

inferiore. Questa distanza può essere aumentata fino 595 mm,

se si desidera un sistema di areazione superiore a quello

consigliato.

I forni dotati di carrello devono essere installati in modo che sia

possibile estrarre i vassoi senza alcuna difficoltà.

Montaggio angolare del forno: figura 3

In caso di montaggio angolare dell'apparecchio, rispettare le

misure della figura D. Per le misure della figura E,

raccomandiamo di considerare lo spessore della parte frontale

del mobile e della maniglia.

Collegare il forno alla rete elettrica

■ Prima di utilizzare l'apparecchio per la prima volta, è

necessario assicurarsi che in casa ci sia una connessione di

terra e che siano osservate tutte le norme di sicurezza

applicabili. L'installazione dell'apparecchio deve essere

effettuata da un tecnico specializzato autorizzato. Sono

applicabili sia le disposizioni della compagnia elettrica locale,

sia le disposizioni nazionali.

L'uso di questo apparecchio senza la connessione di terra o

con un'installazione scorretta può causare, sebbene sia poco

probabile, danni gravi (lesioni personali e morte per

folgorazione). Il fabbricante non è responsabile del

funzionamento inadeguato e dei possibili danni causati da

installazioni elettriche non adeguate.

■ Durante tutte le operazioni di montaggio, il forno non deve

essere connesso alla rete elettrica.

■ Il forno corrisponde alla classe di protezione I e deve

funzionare solo con una connessione con presa di terra.

■ Il cavo di collegamento alla rete elettrica deve essere del tipo

H05 V V-F 3G 1,5 mm² o superiore.

Il cavo giallo e verde, che si utilizza per il collegamento a terra,

dovrà essere collegato per primo ed essere più lungo degli

altri.

é

Installatievoorschrift

Gereedmaken van het meubelstuk: afbeelding 1

■ In inbouwmeubels moeten plastic lagen en bekledingen zijn

aangebracht met een hechtmiddel dat bestand is tegen

temperaturen van 90 ºC voor de binnenkant van het

meubelstuk (waar de oven wordt geplaatst) en 70 ºC voor de

aanliggende meubels (naast de oven). Als de plastic lagen en

bekleding of het hechtmiddel niet voldoende hittebestendig

zijn, kunnen de meubels vervormen of verbranden. In dit geval

is de fabrikant van de oven niet aansprakelijk voor schade

aan het meubelstuk.

■ Insnijdingen in het meubelstuk moeten worden aangebracht

vóór het installeren van de oven. Verwijder spaanders; deze

kunnen nadelig zijn voor de werking van de bestanddelen van

de oven.

■ De aansluitkast van de oven moet zich bevinden in de met

schaduw aangegeven zone van het oppervlak B of in een

zone waardoor de montage van de oven niet wordt gehinderd.

■ Losstaande meubels moeten met een conventionele hoek C

aan de muur worden bevestigd.

■ Het meubelstuk waarin de oven wordt ingebouwd moet een

ventilatie-opening in de basis hebben.

■ Als de oven onder een kookplaat wordt gemonteerd, moeten

de bijbehorende montage-instructies worden opgevolgd.

Het plaatsen van de oven in een hoge kast:

afbeelding 2

De oven kan ook worden gemonteerd in een hoge kast.

Houd voor de ventilatie van de oven een opening van ongeveer

20 mm aan tussen de onderste plank en de steunmuur en een

opening van 20 mm tussen de bovenste plank en de

steunmuur.

Wij raden aan om tussen de bovenste en de onderste plank een

afstand van 590 mm aan te houden, voor een geschikt

ventilatiesysteem. Deze afstand kan worden vergroot tot

595 mm als men wil dat het ventilatiesysteem groter is dan

aanbevolen.
