Bosch GSB 16 RE Professional: инструкция

1 609 929 R66 | (10.7.08)

Bosch Power Tools

2

 |

Deutsch  . . . . . . . . . . . . . . . . . . . . . . . . . . . .  Seite 6

English . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  Page 15

Français . . . . . . . . . . . . . . . . . . . . . . . . . . . .  Page 23

Español. . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 32

Português . . . . . . . . . . . . . . . . . . . . . . . . . . Página 41

Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 50

Nederlands . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 59

Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   Side 68

Svenska  . . . . . . . . . . . . . . . . . . . . . . . . . . . .   Sida 75

Norsk  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   Side 82

Suomi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 89

Ελληνικά . . . . . . . . . . . . . . . . . . . . . . . . . . .  Σελίδα

96

Türkçe  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa

105

Polski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strona

113

Česky . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  Strana

122

Slovensky . . . . . . . . . . . . . . . . . . . . . . . . . .  Strana

129

Magyar . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  Oldal

137

Русский  . . . . . . . . . . . . . . . . . . . . . . . .   Страница

146

Українська . . . . . . . . . . . . . . . . . . . . . . .  Сторінка

155

Română  . . . . . . . . . . . . . . . . . . . . . . . . . . .  Pagina

164

Български  . . . . . . . . . . . . . . . . . . . . . .   Страница

173

Srpski . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  Strana

182

Slovensko . . . . . . . . . . . . . . . . . . . . . . . . . . .  Stran

190

Hrvatski  . . . . . . . . . . . . . . . . . . . . . . . . .   Stranica

198

Eesti . . . . . . . . . . . . . . . . . . . . . . . . . . . .  Lehekülg

206

Latviešu  . . . . . . . . . . . . . . . . . . . . . . . . .   Lappuse

213

Lietuviškai  . . . . . . . . . . . . . . . . . . . . . . .   Puslapis

222

OBJ_BUCH-806-001.book  Page 2  Thursday, July 10, 2008  12:35 PM

3

 |

1 609 929 R66 | (10.7.08)

Bosch Power Tools

2 608 180 009

(DP 500)

2 602 025 190

2 605 438 524

1 613 001 010

2 608 030 053

(MS 65)

2 608 030 055

(MS 80)

2 607 990 050

(S 41)

2 608 571 067

2 608 572 149

OBJ_BUCH-806-001.book  Page 3  Thursday, July 10, 2008  12:35 PM

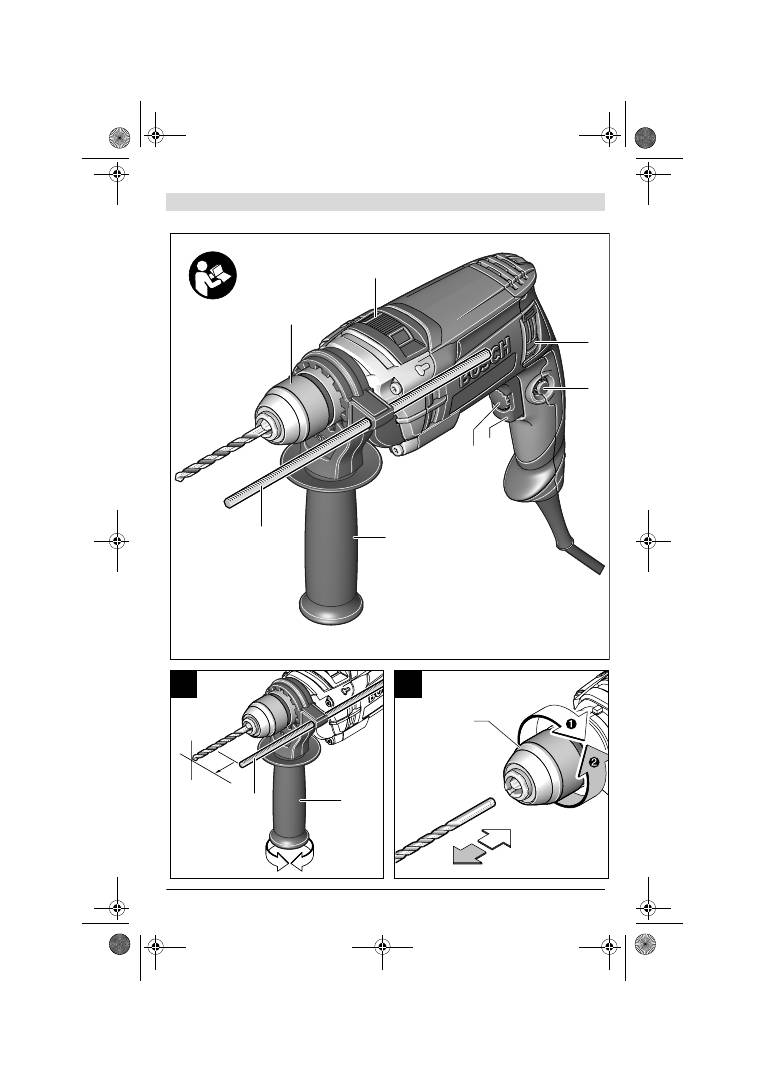

4

 |

1 609 929 R66 | (10.7.08)

Bosch Power Tools

B

x

A

GSB 16 RE

Professional

1

2

4

3

5

6

7

8

7

8

1

OBJ_BUCH-806-001.book  Page 4  Thursday, July 10, 2008  12:35 PM

5

 |

1 609 929 R66 | (10.7.08)

Bosch Power Tools

H G F E D C

9

10

12

11

13

13

1

1

3

3

OBJ_BUCH-806-001.book  Page 5  Thursday, July 10, 2008  12:35 PM

6

 | Deutsch

1 609 929 R66 | (10.7.08)

Bosch Power Tools

de

Sicherheitshinweise

Allgemeine Sicherheitshinweise für

Elektrowerkzeuge

Lesen Sie alle Sicherheitshin-

weise und Anweisungen.

Ver-

säumnisse bei der Einhaltung der Sicherheits-

hinweise und Anweisungen können elektrischen

Schlag, Brand und/oder schwere Verletzungen

verursachen.

Bewahren Sie alle Sicherheitshinweise und An-

weisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete

Begriff „Elektrowerkzeug“ bezieht sich auf netz-

betriebene Elektrowerkzeuge (mit Netzkabel)

und auf akkubetriebene Elektrowerkzeuge (oh-

ne Netzkabel).

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber

und gut beleuchtet.

Unordnung oder un-

beleuchtete Arbeitsbereiche können zu

Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug

nicht in explosionsgefährdeter Umge-

bung, in der sich brennbare Flüssigkei-

ten, Gase oder Stäube befinden.

Elektro-

werkzeuge erzeugen Funken, die den

Staub oder die Dämpfe entzünden kön-

nen.

c) Halten Sie Kinder und andere Personen

während der Benutzung des Elektro-

werkzeugs fern.

Bei Ablenkung können

Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerk-

zeuges muss in die Steckdose passen.

Der Stecker darf in keiner Weise verän-

dert werden. Verwenden Sie keine Adap-

terstecker gemeinsam mit schutzgeerde-

ten Elektrowerkzeugen.

Unveränderte

Stecker und passende Steckdosen verrin-

gern das Risiko eines elektrischen Schla-

ges.

b) Vermeiden Sie Körperkontakt mit geer-

deten Oberflächen wie von Rohren, Hei-

zungen, Herden und Kühlschränken.

Es

besteht ein erhöhtes Risiko durch elektri-

schen Schlag, wenn Ihr Körper geerdet

ist.

c) Halten Sie Elektrowerkzeuge von Regen

oder Nässe fern.

Das Eindringen von Was-

ser in ein Elektrowerkzeug erhöht das Ri-

siko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht,

um das Elektrowerkzeug zu tragen, auf-

zuhängen oder um den Stecker aus der

Steckdose zu ziehen. Halten Sie das Ka-

bel fern von Hitze, Öl, scharfen Kanten

oder sich bewegenden Geräteteilen.

Be-

schädigte oder verwickelte Kabel erhöhen

das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im

Freien arbeiten, verwenden Sie nur Ver-

längerungskabel, die auch für den Au-

ßenbereich geeignet sind.

Die Anwen-

dung eines für den Außenbereich

geeigneten Verlängerungskabels verrin-

gert das Risiko eines elektrischen Schla-

ges.

f) Wenn der Betrieb des Elektrowerkzeu-

ges in feuchter Umgebung nicht ver-

meidbar ist, verwenden Sie einen Fehler-

stromschutzschalter.

Der Einsatz eines

Fehlerstromschutzschalters vermindert

das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie dar-

auf, was Sie tun, und gehen Sie mit Ver-

nunft an die Arbeit mit einem Elektro-

werkzeug. Benutzen Sie kein

Elektrowerkzeug, wenn Sie müde sind

oder unter dem Einfluss von Drogen, Al-

kohol oder Medikamenten stehen.

Ein

Moment der Unachtsamkeit beim Ge-

brauch des Elektrowerkzeuges kann zu

ernsthaften Verletzungen führen.

WARNUNG

OBJ_BUCH-806-001.book  Page 6  Thursday, July 10, 2008  12:35 PM

 Deutsch |

7

Bosch Power Tools

1 609 929 R66 | (10.7.08)

b) Tragen Sie persönliche Schutzausrüs-

tung und immer eine Schutzbrille.

Das

Tragen persönlicher Schutzausrüstung,

wie Staubmaske, rutschfeste Sicherheits-

schuhe, Schutzhelm oder Gehörschutz, je

nach Art und Einsatz des Elektrowerkzeu-

ges, verringert das Risiko von Verletzun-

gen.

c) Vermeiden Sie eine unbeabsichtigte In-

betriebnahme. Vergewissern Sie sich,

dass das Elektrowerkzeug ausgeschaltet

ist, bevor Sie es an die Stromversorgung

und/oder den Akku anschließen, es auf-

nehmen oder tragen.

Wenn Sie beim Tra-

gen des Elektrowerkzeuges den Finger am

Schalter haben oder das Gerät einge-

schaltet an die Stromversorgung anschlie-

ßen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel, bevor Sie das Elek-

trowerkzeug einschalten.

Ein Werkzeug

oder Schlüssel, der sich in einem drehen-

den Geräteteil befindet, kann zu Verlet-

zungen führen.

e) Vermeiden Sie eine abnormale Körper-

haltung. Sorgen Sie für einen sicheren

Stand und halten Sie jederzeit das

Gleichgewicht.

Dadurch können Sie das

Elektrowerkzeug in unerwarteten Situati-

onen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen

Sie keine weite Kleidung oder Schmuck.

Halten Sie Haare, Kleidung und Hand-

schuhe fern von sich bewegenden Tei-

len.

Lockere Kleidung, Schmuck oder lan-

ge Haare können von sich bewegenden

Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangein-

richtungen montiert werden können,

vergewissern Sie sich, dass diese ange-

schlossen sind und richtig verwendet

werden.

Verwendung einer Staubabsau-

gung kann Gefährdungen durch Staub ver-

ringern.

4) Verwendung und Behandlung des Elektro-

werkzeuges

a) Überlasten Sie das Gerät nicht. Verwen-

den Sie für Ihre Arbeit das dafür be-

stimmte Elektrowerkzeug.

Mit dem pas-

senden Elektrowerkzeug arbeiten Sie

besser und sicherer im angegebenen Leis-

tungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, des-

sen Schalter defekt ist.

Ein Elektrowerk-

zeug, das sich nicht mehr ein- oder aus-

schalten lässt, ist gefährlich und muss

repariert werden.

c) Ziehen Sie den Stecker aus der Steckdo-

se und/oder entfernen Sie den Akku, be-

vor Sie Geräteeinstellungen vornehmen,

Zubehörteile wechseln oder das Gerät

weglegen.

Diese Vorsichtsmaßnahme ver-

hindert den unbeabsichtigten Start des

Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerk-

zeuge außerhalb der Reichweite von Kin-

dern auf. Lassen Sie Personen das Gerät

nicht benutzen, die mit diesem nicht ver-

traut sind oder diese Anweisungen nicht

gelesen haben.

Elektrowerkzeuge sind

gefährlich, wenn sie von unerfahrenen

Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge mit Sorg-

falt. Kontrollieren Sie, ob bewegliche

Teile einwandfrei funktionieren und

nicht klemmen, ob Teile gebrochen oder

so beschädigt sind, dass die Funktion

des Elektrowerkzeuges beeinträchtigt

ist. Lassen Sie beschädigte Teile vor dem

Einsatz des Gerätes reparieren.

Viele Un-

fälle haben ihre Ursache in schlecht ge-

warteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und

sauber.

Sorgfältig gepflegte Schneid-

werkzeuge mit scharfen Schneidkanten

verklemmen sich weniger und sind leich-

ter zu führen.

OBJ_BUCH-806-001.book  Page 7  Thursday, July 10, 2008  12:35 PM

8

 | Deutsch

1 609 929 R66 | (10.7.08)

Bosch Power Tools

g) Verwenden Sie Elektrowerkzeug, Zube-

hör, Einsatzwerkzeuge usw. entspre-

chend diesen Anweisungen. Berücksich-

tigen Sie dabei die Arbeitsbedingungen

und die auszuführende Tätigkeit.

Der Ge-

brauch von Elektrowerkzeugen für andere

als die vorgesehenen Anwendungen kann

zu gefährlichen Situationen führen.

5) Service

a) Lassen Sie Ihr Elektrowerkzeug nur von

qualifiziertem Fachpersonal und nur mit

Original-Ersatzteilen reparieren.

Damit

wird sichergestellt, dass die Sicherheit

des Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Bohrmaschinen

f

Tragen Sie Gehörschutz beim Schlagboh-

ren.

Die Einwirkung von Lärm kann Gehörver-

lust bewirken.

f

Benutzen Sie mit dem Gerät gelieferte Zu-

satzhandgriffe.

Der Verlust der Kontrolle

kann zu Verletzungen führen.

f

Halten Sie das Gerät an den isolierten Griff-

flächen, wenn Sie Arbeiten ausführen, bei

denen das Einsatzwerkzeug verborgene

Stromleitungen oder das eigene Netzkabel

treffen kann.

Der Kontakt mit einer span-

nungsführenden Leitung kann auch metalle-

ne Geräteteile unter Spannung setzen und zu

einem elektrischen Schlag führen.

f

Verwenden Sie geeignete Suchgeräte, um

verborgene Versorgungsleitungen aufzu-

spüren, oder ziehen Sie die örtliche Versor-

gungsgesellschaft hinzu.

Kontakt mit Elek-

troleitungen kann zu Feuer und elektrischem

Schlag führen. Beschädigung einer Gaslei-

tung kann zur Explosion führen. Eindringen in

eine Wasserleitung verursacht Sachbeschä-

digung.

f

Schalten Sie das Elektrowerkzeug sofort

aus, wenn das Einsatzwerkzeug blockiert.

Seien Sie auf hohe Reaktionsmomente ge-

fasst, die einen Rückschlag verursachen.

Das Einsatzwerkzeug blockiert wenn:

— das Elektrowerkzeug überlastet wird oder

— es im zu bearbeitenden Werkstück verkan-

tet.

f

Halten Sie das Elektrowerkzeug gut fest.

Beim Festziehen und Lösen von Schrauben

können kurzfristig hohe Reaktionsmomente

auftreten.

f

Halten Sie das Elektrowerkzeug beim Arbei-

ten fest mit beiden Händen und sorgen Sie

für einen sicheren Stand.

Das Elektrowerk-

zeug wird mit zwei Händen sicherer geführt.

f

Sichern Sie das Werkstück.

Ein mit Spann-

vorrichtungen oder Schraubstock festgehal-

tenes Werkstück ist sicherer gehalten als mit

Ihrer Hand.

f

Halten Sie Ihren Arbeitsplatz sauber.

Mate-

rialmischungen sind besonders gefährlich.

Leichtmetallstaub kann brennen oder explo-

dieren.

f

Warten Sie, bis das Elektrowerkzeug zum

Stillstand gekommen ist, bevor Sie es able-

gen.

Das Einsatzwerkzeug kann sich verha-

ken und zum Verlust der Kontrolle über das

Elektrowerkzeug führen.

f

Benutzen Sie das Elektrowerkzeug nicht

mit beschädigtem Kabel. Berühren Sie das

beschädigte Kabel nicht und ziehen Sie den

Netzstecker, wenn das Kabel während des

Arbeitens beschädigt wird.

Beschädigte Ka-

bel erhöhen das Risiko eines elektrischen

Schlages.

Funktionsbeschreibung

Lesen Sie alle Sicherheitshinweise

und Anweisungen.

Versäumnisse

bei der Einhaltung der Sicherheits-

hinweise und Anweisungen können

elektrischen Schlag, Brand

und/oder schwere Verletzungen verursachen.

Bitte klappen Sie die Aufklappseite mit der Dar-

stellung des Elektrowerkzeugs auf, und lassen

Sie diese Seite aufgeklappt, während Sie die

Betriebsanleitung lesen.

OBJ_BUCH-806-001.book  Page 8  Thursday, July 10, 2008  12:35 PM

 Deutsch |

9

Bosch Power Tools

1 609 929 R66 | (10.7.08)

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt zum Schlag-

bohren in Ziegel, Beton und Gestein, sowie zum

Bohren in Holz, Metall, Keramik und Kunststoff.

Geräte mit elektronischer Regelung und

Rechts-/Linkslauf sind auch geeignet zum

Schrauben und Gewindeschneiden.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Kompo-

nenten bezieht sich auf die Darstellung des Elek-

trowerkzeuges auf der Grafikseite.

1

Schnellspannbohrfutter

2

Umschalter „Bohren/Schlagbohren“

3

Drehrichtungsumschalter

4

Feststelltaste für Ein-/Ausschalter

5

Ein-/Ausschalter

6

Stellrad Drehzahlvorwahl

7

Zusatzgriff*

8

Tiefenanschlag*

9

Bohrfutterschlüssel*

10

Zahnkranzbohrfutter*

11

Schrauberbit*

12

Universalbithalter*

13

Innensechskantschlüssel**

*Abgebildetes oder beschriebenes Zubehör gehört

nicht zum Standard-Lieferumfang.

**handelsüblich (nicht im Lieferumfang enthalten)

Geräusch-/Vibrationsinformation

Messwerte ermittelt entsprechend EN 60745.

Der A-bewertete Geräuschpegel des Elektro-

werkzeugs beträgt typischerweise: Schalldruck-

pegel 96 dB(A); Schallleistungspegel

107 dB(A). Unsicherheit K =3 dB.

Gehörschutz tragen!

Schwingungsgesamtwerte (Vektorsumme dreier

Richtungen) ermittelt entsprechend EN 60745:

Bohren in Metall: Schwingungsemissionswert

a

h

=5,5 m/s

2

, Unsicherheit K =1,5 m/s

2

,

Schlagbohren in Beton: Schwingungsemissions-

wert a

h

=15 m/s

2

, Unsicherheit K =2,4 m/s

2

,

Schrauben: Schwingungsemissionswert

a

h

<2,5 m/s

2

, Unsicherheit K=1,5 m/s

2

,

Gewindeschneiden: Schwingungsemissions-

wert a

h

<2,5 m/s

2

, Unsicherheit K=1,5 m/s

2

.

Der in diesen Anweisungen angegebene Schwin-

gungspegel ist entsprechend einem in EN 60745

genormten Messverfahren gemessen worden

und kann für den Vergleich von Elektrowerkzeu-

gen miteinander verwendet werden. Er eignet

sich auch für eine vorläufige Einschätzung der

Schwingungsbelastung.

Der angegebene Schwingungspegel repräsen-

tiert die hauptsächlichen Anwendungen des

Elektrowerkzeugs. Wenn allerdings das Elektro-

werkzeug für andere Anwendungen, mit abwei-

chenden Einsatzwerkzeugen oder ungenügen-

der Wartung eingesetzt wird, kann der

Schwingungspegel abweichen. Dies kann die

Schwingungsbelastung über den gesamten Ar-

beitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungs-

belastung sollten auch die Zeiten berücksichtigt

werden, in denen das Gerät abgeschaltet ist

oder zwar läuft, aber nicht tatsächlich im Ein-

satz ist. Dies kann die Schwingungsbelastung

über den gesamten Arbeitszeitraum deutlich re-

duzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen

zum Schutz des Bedieners vor der Wirkung von

Schwingungen fest wie zum Beispiel: Wartung

von Elektrowerkzeug und Einsatzwerkzeugen,

Warmhalten der Hände, Organisation der Ar-

beitsabläufe.

OBJ_BUCH-806-001.book  Page 9  Thursday, July 10, 2008  12:35 PM

10

 | Deutsch

1 609 929 R66 | (10.7.08)

Bosch Power Tools

Technische Daten

Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass

das unter „Technische Daten“ beschriebene

Produkt mit den folgenden Normen oder norma-

tiven Dokumenten übereinstimmt: EN 60745 ge-

mäß den Bestimmungen der Richtlinien

2004/108/EG, 98/37/EG (bis 28.12.2009),

2006/42/EG (ab 29.12.2009).

Technische Unterlagen bei:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

24.06.2008, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Schlagbohrmaschine

GSB 16 RE

Professional

GSB 16 RE

Professional

Sachnummer

3 601 A4E 5..

3 601 A4E 6..

Nennaufnahmeleistung

W

750

750

Abgabeleistung

W

380

380

Leerlaufdrehzahl

min

-1

0 – 2800

0 – 2800

Nenndrehzahl

min

-1

1750

1750

Schlagzahl bei Leerlaufdrehzahl

min

-1

47600

47600

Nenndrehmoment

Nm

2,3

2,3

Drehzahlvorwahl

z

z

Rechts-/Linkslauf

z

z

Zahnkranzbohrfutter

–

z

Schnellspannbohrfutter

z

–

Vollautomatische Spindelarretierung (Auto-Lock)

z

–

Spindelhalsdurchmesser

mm

43

43

max. Bohr-Ø

– Mauerwerk

– Beton

– Stahl

– Holz

mm

mm

mm

mm

18

16

13

30

18

16

13

30

Bohrfutterspannbereich

mm

1,5 – 13

1,5 – 13

Gewicht entsprechend EPTA-Procedure 01/2003

kg

2,2

2,2

Schutzklasse

/

II

/

II

Angaben gelten für Nennspannungen [U] 230/240 V. Bei niedrigeren Spannungen und in länderspezifischen Ausfüh-

rungen können diese Angaben variieren.

Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzel-

ner Elektrowerkzeuge können variieren.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-806-001.book  Page 10  Thursday, July 10, 2008  12:35 PM

 Deutsch |

11

Bosch Power Tools

1 609 929 R66 | (10.7.08)

Montage

f

Ziehen Sie vor allen Arbeiten am Elektro-

werkzeug den Netzstecker aus der Steckdo-

se.

Zusatzgriff (siehe Bild A)

f

Verwenden Sie Ihr Elektrowerkzeug nur mit

dem Zusatzgriff 7.

Sie können den Zusatzgriff

7

 beliebig schwen-

ken, um eine sichere und ermüdungsarme Ar-

beitshaltung zu erreichen.

Drehen Sie das untere Griffstück des Zusatz-

griffs

7

 entgegen dem Uhrzeigersinn und

schwenken Sie den Zusatzgriff

7

 in die ge-

wünschte Position. Danach drehen Sie das unte-

re Griffstück des Zusatzgriffs

7

 im Uhrzeigersinn

wieder fest.

Bohrtiefe einstellen (siehe Bild A)

Mit dem Tiefenanschlag

8

 kann die gewünschte

Bohrtiefe

X

 festgelegt werden.

Drehen Sie das untere Griffstück des Zusatz-

griffs

7

 entgegen dem Uhrzeigersinn und setzen

Sie den Tiefenanschlag

8

 ein.

Ziehen Sie den Tiefenanschlag so weit heraus,

dass der Abstand zwischen der Spitze des Boh-

rers und der Spitze des Tiefenanschlags der ge-

wünschten Bohrtiefe

X

 entspricht.

Drehen Sie danach das untere Griffstück des Zu-

satzgriffs

7

 im Uhrzeigersinn wieder fest.

Die Riffelung am Tiefenanschlag

8

 muss nach

oben zeigen.

Werkzeugwechsel

Schnellspannbohrfutter (siehe Bild B)

Bei nicht gedrücktem Ein-/Ausschalter

5

 wird

die Bohrspindel arretiert. Dies ermöglicht ein

schnelles, bequemes und einfaches Wechseln

des Einsatzwerkzeuges im Bohrfutter.

Öffnen Sie das Schnellspannbohrfutter

1

 durch

Drehen in Drehrichtung

n

, bis das Werkzeug ein-

gesetzt werden kann. Setzen Sie das Werkzeug

ein.

Drehen Sie die Hülse des Schnellspannbohrfut-

ters

1

 in Drehrichtung

o

 von Hand kräftig zu, bis

kein Überrasten mehr hörbar ist. Das Bohrfutter

wird dadurch automatisch verriegelt.

Die Verriegelung löst sich wieder, wenn Sie zum

Entfernen des Werkzeuges die Hülse in Gegen-

richtung drehen.

Zahnkranzbohrfutter (siehe Bild C)

f

Tragen Sie beim Werkzeugwechsel Schutz-

handschuhe.

Das Bohrfutter kann sich bei

längeren Arbeitsvorgängen stark erwärmen.

Öffnen Sie das Zahnkranzbohrfutter

10

durch

Drehen, bis das Werkzeug eingesetzt werden

kann. Setzen Sie das Werkzeug ein.

Stecken Sie den Bohrfutterschlüssel

9

in die

entsprechenden Bohrungen des Zahnkranz-

bohrfutters

10

und spannen Sie das Werkzeug

gleichmäßig fest.

Schraubwerkzeuge (siehe Bild D)

Bei der Verwendung von Schrauberbits

11

 soll-

ten Sie immer einen Universalbithalter

12

 benut-

zen. Verwenden Sie nur zum Schraubenkopf

passende Schrauberbits.

Zum Schrauben stellen Sie den Umschalter

„Bohren/Schlagbohren“

2

 immer auf das Sym-

bol „Bohren“.

Bohrfutter wechseln

f

Ziehen Sie vor allen Arbeiten am Elektro-

werkzeug den Netzstecker aus der Steckdo-

se.

f

Bei Elektrowerkzeugen ohne Bohrspin-

delarretierung muss das Bohrfutter von ei-

ner autorisierten Kundendienststelle für

Bosch-Elektrowerkzeuge ausgewechselt

werden.

Bohrfutter demontieren (siehe Bild E)

Demontieren Sie den Zusatzgriff und bringen

Sie den Gangwahlschalter

10

in die Mittelstel-

lung zwischen 1. und 2. Gang.

Führen Sie einen Stahlstift Ø 4 mm mit ca.

50 mm Länge in die Bohrung am Spindelhals

ein, um die Bohrspindel zu arretieren.

OBJ_BUCH-806-001.book  Page 11  Thursday, July 10, 2008  12:35 PM

12

 | Deutsch

1 609 929 R66 | (10.7.08)

Bosch Power Tools

Spannen Sie einen Innensechskantschlüssel

13

mit dem kurzen Schaft voran in das Schnell-

spannbohrfutter

1

 ein.

Legen Sie das Elektrowerkzeug auf eine stand-

feste Unterlage, z. B. eine Werkbank. Halten Sie

das Elektrowerkzeug fest und lösen Sie das

Schnellspannbohrfutter

1

 durch Drehen des In-

nensechskantschlüssels

13

 in Drehrichtung

n

.

Ein festsitzendes Schnellspannbohrfutter wird

durch einen leichten Schlag auf den langen

Schaft des Innensechskantschlüssels

13

 gelöst.

Entfernen Sie den Innensechskantschlüssel aus

dem Schnellspannbohrfutter und schrauben Sie

das Schnellspannbohrfutter vollständig ab.

Bohrfutter montieren (siehe Bild F)

Die Montage des Schnellspannbohrfutters er-

folgt in umgekehrter Reihenfolge.

f

Entfernen Sie nach erfolgter Montage des

Bohrfutters den Stahlstift wieder aus der

Bohrung.

Das Bohrfutter muss mit einem Anzugs-

drehmoment von ca. 30–35 Nm festge-

zogen werden.

Staub-/Späneabsaugung

f

Stäube von Materialien wie bleihaltigem An-

strich, einigen Holzarten, Mineralien und Me-

tall können gesundheitsschädlich sein. Be-

rühren oder Einatmen der Stäube können

allergische Reaktionen und/oder Atem-

wegserkrankungen des Benutzers oder in der

Nähe befindlicher Personen hervorrufen.

Bestimmte Stäube wie Eichen- oder Buchen-

staub gelten als krebserzeugend, besonders

in Verbindung mit Zusatzstoffen zur Holzbe-

handlung (Chromat, Holzschutzmittel). As-

besthaltiges Material darf nur von Fachleuten

bearbeitet werden.

– Sorgen Sie für gute Belüftung des Arbeits-

platzes.

– Es wird empfohlen, eine Atemschutzmas-

ke mit Filterklasse P2 zu tragen.

Beachten Sie in Ihrem Land gültige Vorschrif-

ten für die zu bearbeitenden Materialien.

Betrieb

Inbetriebnahme

f

Beachten Sie die Netzspannung! Die Span-

nung der Stromquelle muss mit den Anga-

ben auf dem Typenschild des Elektrowerk-

zeuges übereinstimmen. Mit 230 V

gekennzeichnete Elektrowerkzeuge können

auch an 220 V betrieben werden.

Drehrichtung einstellen (siehe Bilder G–H)

f

Betätigen Sie den Drehrichtungsumschalter

3 nur bei Stillstand des Elektrowerkzeuges.

Mit dem Drehrichtungsumschalter

3

 können Sie

die Drehrichtung des Elektrowerkzeuges än-

dern. Bei gedrücktem Ein-/Ausschalter

5

 ist dies

jedoch nicht möglich.

Rechtslauf:

 Zum Bohren und Eindrehen von

Schrauben schieben Sie den Drehrichtungsum-

schalter

3

 auf der linken Seite nach oben und

gleichzeitig auf der rechten Seite nach unten.

Linkslauf:

 Zum Lösen bzw. Herausdrehen von

Schrauben und Muttern schieben Sie den Dreh-

richtungsumschalter

3

 auf der linken Seite nach

unten und gleichzeitig auf der rechten Seite

nach oben.

Betriebsart einstellen

Bohren und Schrauben

Stellen Sie den Umschalter

2

 auf das

Symbol „Bohren“.

Schlagbohren

Stellen Sie den Umschalter

2

 auf das

Symbol „Schlagbohren“.

Der Umschalter

2

 rastet spürbar ein und kann

auch bei laufendem Motor betätigt werden.

Ein-/Ausschalten

Drücken Sie zur

Inbetriebnahme

 des Elektro-

werkzeuges den Ein-/Ausschalter

5

 und halten

Sie ihn gedrückt.

Zum

Feststellen

 des gedrückten Ein-/Ausschal-

ters

5

 drücken Sie die Feststelltaste

4

.

OBJ_BUCH-806-001.book  Page 12  Thursday, July 10, 2008  12:35 PM

 Deutsch |

13

Bosch Power Tools

1 609 929 R66 | (10.7.08)

Um das Elektrowerkzeug

auszuschalten

 lassen

Sie den Ein-/Ausschalter

5

 los bzw. wenn er mit

der Feststelltaste

4

 arretiert ist, drücken Sie den

Ein-/Ausschalter

5

 kurz und lassen ihn dann los.

Drehzahl/Schlagzahl einstellen

Sie können die Drehzahl/Schlagzahl des einge-

schalteten Elektrowerkzeugs stufenlos regulie-

ren, je nachdem, wie weit Sie den Ein-/Ausschal-

ter

5

 eindrücken.

Leichter Druck auf den Ein-/Ausschalter

5

 be-

wirkt eine niedrige Drehzahl/Schlagzahl. Mit zu-

nehmendem Druck erhöht sich die Dreh-

zahl/Schlagzahl.

Drehzahl/Schlagzahl vorwählen

Mit dem Stellrad Drehzahlvorwahl

6

können Sie

die benötigte Drehzahl/Schlagzahl auch während

des Betriebes vorwählen.

Die erforderliche Drehzahl/Schlagzahl ist vom

Werkstoff und den Arbeitsbedingungen abhängig

und kann durch praktischen Versuch ermittelt

werden.

Arbeitshinweise

f

Setzen Sie das Elektrowerkzeug nur ausge-

schaltet auf die Mutter/Schraube auf.

Sich

drehende Einsatzwerkzeuge können abrut-

schen.

Nach längerem Arbeiten mit kleiner Drehzahl soll-

ten Sie das Elektrowerkzeug zur Abkühlung ca. 3

Minuten lang bei maximaler Drehzahl im Leerlauf

drehen lassen.

Um Fliesen zu bohren, stellen Sie den Umschal-

ter

2

 auf das Symbol „Bohren“. Nach dem Durch-

bohren der Fliese stellen Sie den Umschalter auf

das Symbol „Schlagbohren“ um und arbeiten mit

Schlag.

Bei Arbeiten in Beton, Gestein und Mauerwerk

verwenden Sie Hartmetallbohrer.

Verwenden Sie beim Bohren in Metall nur ein-

wandfreie, geschärfte HSS-Bohrer

(HSS=Hochleistungs-Schnellschnittstahl). Ent-

sprechende Qualität garantiert das Bosch-Zube-

hör-Programm.

Mit dem Bohrerschärfgerät (Zubehör) können

Sie Spiralbohrer mit einem Durchmesser von

2,5–10 mm mühelos schärfen.

Verwenden Sie für besonders präzise Arbeiten ei-

nen Bohrständer (Zubehör).

Der als Zubehör erhältliche Maschinenschraub-

stock ermöglicht ein sicheres Festspannen des

Werkstücks. Dies verhindert ein Verdrehen des

Werkstücks und dadurch entstehende Unfälle.

Wartung und Service

Wartung und Reinigung

f

Ziehen Sie vor allen Arbeiten am Elektro-

werkzeug den Netzstecker aus der Steckdo-

se.

f

Halten Sie das Elektrowerkzeug und die Lüf-

tungsschlitze sauber, um gut und sicher zu

arbeiten.

Sollte das Elektrowerkzeug trotz sorgfältiger Her-

stellungs- und Prüfverfahren einmal ausfallen, ist

die Reparatur von einer autorisierten Kunden-

dienststelle für Bosch-Elektrowerkzeuge ausfüh-

ren zu lassen.

Geben Sie bei allen Rückfragen und Ersatzteilbe-

stellungen bitte unbedingt die 10-stellige Sach-

nummer laut Typenschild des Elektrowerkzeuges

an.

Kundendienst und Kundenberatung

Der Kundendienst beantwortet Ihre Fragen zu

Reparatur und Wartung Ihres Produkts sowie zu

Ersatzteilen. Explosionszeichnungen und Infor-

mationen zu Ersatzteilen finden Sie auch unter:

www.bosch-pt.com

Das Bosch-Kundenberater-Team hilft Ihnen gerne

bei Fragen zu Kauf, Anwendung und Einstellung

von Produkten und Zubehören.

www.powertool-portal.de

, das Internetportal

für Handwerker und Heimwerker.

www.ewbc.de

, der Informations-Pool für Hand-

werk und Ausbildung.

OBJ_BUCH-806-001.book  Page 13  Thursday, July 10, 2008  12:35 PM

1 609 929 R66 | (10.7.08)

Bosch Power Tools

14

 | Deutsch

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld – Willershausen

Tel. Kundendienst: +49 (1805) 70 74 10

Fax: +49 (1805) 70 74 11

E-Mail: Servicezentrum.Elektrowerkzeuge@de.

bosch.com

Tel. Kundenberatung: +49 (1803) 33 57 99

Fax: +49 (711) 7 58 19 30

E-Mail: kundenberatung.ew@de.bosch.com

Österreich

ABE Service GmbH

Jochen-Rindt-Straße 1

1232 Wien

Tel. Service: +43 (01) 61 03 80

Fax: +43 (01) 61 03 84 91

Tel. Kundenberater: +43 (01) 7 97 22 30 66

E-Mail: abe@abe-service.co.at

Schweiz

Tel.: +41 (044) 8 47 15 11

Fax: +41 (044) 8 47 15 51

Luxemburg

Tel.: +32 (070) 22 55 65

Fax: +32 (070) 22 55 75

E-Mail: outillage.gereedschap@be.bosch.com

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen

sollen einer umweltgerechten Wiederverwertung

zugeführt werden.

Nur für EU-Länder:

Werfen Sie Elektrowerkzeuge nicht

in den Hausmüll!

Gemäß der Europäischen Richtli-

nie 2002/96/EG über Elektro- und

Elektronik-Altgeräte und ihrer Um-

setzung in nationales Recht müs-

sen nicht mehr gebrauchsfähige Elektrowerkzeu-

ge getrennt gesammelt und einer

umweltgerechten Wiederverwertung zugeführt

werden.

Änderungen vorbehalten.

OBJ_BUCH-806-001.book  Page 14  Thursday, July 10, 2008  12:35 PM

 English |

15

Bosch Power Tools

1 609 929 R66 | (10.7.08)

en

Safety Notes

General Power Tool Safety Warnings

Read all safety warnings and all

instructions.

Failure to follow

the warnings and instructions may result in elec-

tric shock, fire and/or serious injury.

Save all warnings and instructions for future

reference.

The term “power tool” in the warnings refers to

your mains-operated (corded) power tool or

battery-operated (cordless) power tool.

1) Work area safety

a) Keep work area clean and well lit.

Clut-

tered or dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust.

Power

tools create sparks which may ignite the

dust or fumes.

c) Keep children and bystanders away

while operating a power tool.

Distrac-

tions can cause you to lose control.

2) Electrical safety

a) Power tool plugs must match the outlet.

Never modify the plug in any way. Do not

use any adapter plugs with earthed

(grounded) power tools.

Unmodified

plugs and matching outlets will reduce

risk of electric shock.

b) Avoid body contact with earthed or

grounded surfaces, such as pipes, radia-

tors, ranges and refrigerators.

There is

an increased risk of electric shock if your

body is earthed or grounded.

c) Do not expose power tools to rain or wet

conditions.

Water entering a power tool

will increase the risk of electric shock.

d) Do not abuse the cord. Never use the

cord for carrying, pulling or unplugging

the power tool. Keep cord away from

heat, oil, sharp edges and moving parts.

Damaged or entangled cords increase the

risk of electric shock.

e) When operating a power tool outdoors,

use an extension cord suitable for out-

door use.

Use of a cord suitable for out-

door use reduces the risk of electric

shock.

f) If operating a power tool in a damp loca-

tion is unavoidable, use a residual cur-

rent device (RCD) protected supply.

Use

of an RCD reduces the risk of electric

shock.

3) Personal safety

a) Stay alert, watch what you are doing and

use common sense when operating a

power tool. Do not use a power tool

while you are tired or under the influ-

ence of drugs, alcohol or medication.

A

moment of inattention while operating

power tools may result in serious person-

al injury.

b) Use personal protective equipment. Al-

ways wear eye protection.

Protective

equipment such as dust mask, non-skid

safety shoes, hard hat, or hearing protec-

tion used for appropriate conditions will

reduce personal injuries.

c) Prevent unintentional starting. Ensure

the switch is in the off-position before

connecting to power source and/or bat-

tery pack, picking up or carrying the

tool.

Carrying power tools with your fin-

ger on the switch or energising power

tools that have the switch on invites acci-

dents.

d) Remove any adjusting key or wrench be-

fore turning the power tool on.

A wrench

or a key left attached to a rotating part of

the power tool may result in personal inju-

ry.

e) Do not overreach. Keep proper footing

and balance at all times.

This enables

better control of the power tool in unex-

pected situations.

f) Dress properly. Do not wear loose cloth-

ing or jewellery. Keep your hair, clothing

and gloves away from moving parts.

Loose clothes, jewellery or long hair can

be caught in moving parts.

WARNING

OBJ_BUCH-806-001.book  Page 15  Thursday, July 10, 2008  12:35 PM

16

 | English

1 609 929 R66 | (10.7.08)

Bosch Power Tools

g) If devices are provided for the connec-

tion of dust extraction and collection fa-

cilities, ensure these are connected and

properly used.

Use of dust collection can

reduce dust-related hazards.

4) Power tool use and care

a) Do not force the power tool. Use the cor-

rect power tool for your application.

The

correct power tool will do the job better

and safer at the rate for which it was de-

signed.

b) Do not use the power tool if the switch

does not turn it on and off.

Any power

tool that cannot be controlled with the

switch is dangerous and must be re-

paired.

c) Disconnect the plug from the power

source and/or the battery pack from the

power tool before making any adjust-

ments, changing accessories, or storing

power tools.

Such preventive safety

measures reduce the risk of starting the

power tool accidentally.

d) Store idle power tools out of the reach of

children and do not allow persons unfa-

miliar with the power tool or these in-

structions to operate the power tool.

Power tools are dangerous in the hands of

untrained users.

e) Maintain power tools. Check for mis-

alignment or binding of moving parts,

breakage of parts and any other condi-

tion that may affect the power tool’s op-

eration. If damaged, have the power tool

repaired before use.

Many accidents are

caused by poorly maintained power tools.

f) Keep cutting tools sharp and clean.

Prop-

erly maintained cutting tools with sharp

cutting edges are less likely to bind and

are easier to control.

g) Use the power tool, accessories and tool

bits etc. in accordance with these in-

structions, taking into account the work-

ing conditions and the work to be per-

formed.

Use of the power tool for

operations different from those intended

could result in a hazardous situation.

5) Service

a) Have your power tool serviced by a qual-

ified repair person using only identical

replacement parts.

This will ensure that

the safety of the power tool is maintained.

Safety Warnings for Drills

f

Wear ear protectors when impact drilling.

Exposure to noise can cause hearing loss.

f

Use auxiliary handle(s), if supplied with the

tool.

Loss of control can cause personal in-

jury.

f

Hold power tool by insulated gripping sur-

faces, when performing an operation where

the cutting accessory may contact hidden

wiring or its own cord.

Cutting accessory

contacting a “live” wire may make exposed

metal parts of the power tool “live” and

could give the operator an electric shock.

f

Use appropriate detectors to determine if

utility lines are hidden in the work area or

call the local utility company for assistance.

Contact with electric lines can lead to fire

and electric shock. Damaging a gas line can

lead to explosion. Penetrating a water line

causes property damage or may cause an

electric shock.

f

Switch off the power tool immediately

when the tool insert jams. Be prepared for

high reaction torque that can cause kick-

back.

The tool insert jams when:

— the power tool is subject to overload or

— it becomes wedged in the workpiece.

f

Hold the machine with a firm grip.

High re-

action torque can briefly occur while driving

in and loosening screws.

f

When working with the machine, always

hold it firmly with both hands and provide

for a secure stance.

The power tool is guided

more secure with both hands.

f

Secure the workpiece.

A workpiece clamped

with clamping devices or in a vice is held

more secure than by hand.

f

Keep your workplace clean.

Blends of mate-

rials are particularly dangerous. Dust from

light alloys can burn or explode.

OBJ_BUCH-806-001.book  Page 16  Thursday, July 10, 2008  12:35 PM

 English |

17

Bosch Power Tools

1 609 929 R66 | (10.7.08)

f

Always wait until the machine has come to

a complete stop before placing it down.

The

tool insert can jam and lead to loss of control

over the power tool.

f

Never use the machine with a damaged ca-

ble. Do not touch the damaged cable and

pull the mains plug when the cable is dam-

aged while working.

Damaged cables in-

crease the risk of an electric shock.

Functional Description

Read all safety warnings and all in-

structions.

Failure to follow the

warnings and instructions may re-

sult in electric shock, fire and/or se-

rious injury.

While reading the operating instructions, unfold

the graphics page for the machine and leave it

open.

Intended Use

The machine is intended for impact drilling in

brick, concrete and stone as well as for drilling

in wood, metal and plastic. Machines with elec-

tronic control and right/left rotation are also

suitable for screwdriving and thread-cutting.

Product Features

The numbering of the product features refers to

the illustration of the machine on the graphics

page.

1

Keyless chuck

2

“Drilling/Impact Drilling” selector switch

3

Rotational direction switch

4

Lock-on button for On/Off switch

5

On/Off switch

6

Thumbwheel for speed preselection

7

Auxiliary handle*

8

Depth stop*

9

Chuck key*

10

Key type drill chuck*

11

Screwdriver bit*

12

Universal bit holder*

13

Allen Key**

*The accessories illustrated or described are not in-

cluded as standard delivery.

**Commercially available (not included in the deliv-

ery scope)

Noise/Vibration Information

Measured values determined according to

EN 60745.

Typically the A-weighted noise levels of the

product are: Sound pressure level 96 dB(A);

Sound power level 107 dB(A). Uncertainty

K =3 dB.

Wear hearing protection!

Vibration total values (triax vector sum) deter-

mined according to EN 60745:

Drilling into metal: Vibration emission value

a

h

=5.5 m/s

2

, Uncertainty K =1.5 m/s

2

,

Impact drilling into concrete: Vibration emission

value a

h

=15 m/s

2

, Uncertainty K =2.4 m/s

2

,

Screwdriving without impact: Vibration emis-

sion value a

h

<2.5 m/s

2

, Uncertainty K =1.5 m/s

2

,

Tapping: Vibration emission value a

h

<2.5 m/s

2

,

Uncertainty K =1.5 m/s

2

.

The vibration emission level given in this infor-

mation sheet has been measured in accordance

with a standardised test given in EN 60745 and

may be used to compare one tool with another.

It may be used for a preliminary assessment of

exposure.

The declared vibration emission level repre-

sents the main applications of the tool. However

if the tool is used for different applications, with

different accessories or poorly maintained, the

vibration emission may differ. This may signifi-

cantly increase the exposure level over the total

working period.

An estimation of the level of exposure to vibra-

tion should also take into account the times

when the tool is switched off or when it is run-

ning but not actually doing the job. This may sig-

nificantly reduce the exposure level over the to-

tal working period.

Identify additional safety measures to protect

the operator from the effects of vibration such

as: maintain the tool and the accessories, keep

the hands warm, organisation of work patterns.

OBJ_BUCH-806-001.book  Page 17  Thursday, July 10, 2008  12:35 PM

18

 | English

1 609 929 R66 | (10.7.08)

Bosch Power Tools

Technical Data

Declaration of Conformity

We declare under our sole responsibility that

the product described under “Technical Data” is

in conformity with the following standards or

standardization documents: EN 60745 accord-

ing to the provisions of the directives

2004/108/EC, 98/37/EC (until 28 Dec 2009),

2006/42/EC (from 29 Dec 2009).

Technical file at:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

24.06.2008, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Impact Drill

GSB 16 RE

Professional

GSB 16 RE

Professional

Article number

3 601 A4E 5..

3 601 A4E 6..

Rated power input

W

750

750

Output power

W

380

380

No-load speed

min

-1

0 – 2800

0 – 2800

Rated speed

min

-1

1750

1750

Impact frequency at no-load

min

-1

47600

47600

Rated torque

Nm

2.3

2.3

Speed preselection

z

z

Right/left rotation

z

z

Key type drill chuck

–

z

Keyless drill chuck

z

–

Fully automatic spindle locking (Auto-lock)

z

–

Spindle collar dia.

mm

43

43

Max. drilling dia.

– Brickwork

– Concrete

– Steel

– Wood

mm

mm

mm

mm

18

16

13

30

18

16

13

30

Chuck clamping range

mm

1.5 – 13

1.5 – 13

Weight according to EPTA-Procedure 01/2003

kg

2.2

2.2

Protection class

/

II

/

II

The values given are valid for nominal voltages [U] of 230/240 V. For lower voltage and models for specific countries,

these values can vary.

Please observe the article number on the type plate of your machine. The trade names of the individual machines

may vary.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-806-001.book  Page 18  Thursday, July 10, 2008  12:35 PM

 English |

19

Bosch Power Tools

1 609 929 R66 | (10.7.08)

Assembly

f

Before any work on the machine itself, pull

the mains plug.

Auxiliary Handle (see figure A)

f

Operate your machine only with the auxilia-

ry handle 7.

The auxiliary handle

7

 can be set to any position

for a secure and low-fatigue working posture.

Turn the bottom part of the auxiliary handle

7

 in

counterclockwise direction and swivel the auxil-

iary handle

7

 to the desired position. Then

retighten the bottom part of the auxiliary handle

7

 by turning in clockwise direction.

Adjusting the Drilling Depth (see figure A)

The required drilling depth

X

 can be set with the

depth stop

8

.

Turn the bottom part of the auxiliary handle

7

 in

anticlockwise direction and insert the depth

stop

8

.

Pull out the depth stop until the distance be-

tween the tip of the drill bit and the tip of the

depth stop correspond with the desired drilling

depth

X

.

Afterwards, tighten the bottom part of the auxil-

iary handle

7

 again by turning in clockwise direc-

tion.

The knurled surface of the depth stop

8

 must

face upward.

Changing the Tool

Keyless Chuck (see figure B)

The drill spindle is locked when the On/Off

switch

5

 is not pressed. This makes quick, con-

venient and easy changing of the tool in the drill

chuck possible.

Open the keyless chuck

1

 by turning in rotation

direction

n

, until the tool can be inserted. Insert

the tool.

Firmly tighten the collar of the keyless chuck

1

by hand in rotation direction

o

 until the locking

action (“click”) is no longer heard. This automat-

ically locks the chuck.

The locking is released again to remove the tool

when the collar is turned in the opposite direc-

tion.

Key Type Drill Chuck (see figure C)

f

Wear protective gloves when changing the

tool.

The drill chuck can become very hot

during longer work periods.

Open the key type drill chuck

10

 by turning until

the tool can be inserted. Insert the tool.

Insert the chuck key

9

 into the corresponding

holes of the key type drill chuck

10

 and clamp

the tool uniformly.

Screwdriver Tools (see figure D)

When working with screwdriver bits

11

, a uni-

versal bit holder

12

 should always be used. Use

only screwdriver bits that fit the screw head.

For driving screws, always position the “Drill-

ing/Impact Drilling” selector switch

2

 to the

“Drilling” symbol.

Replacing the Drill Chuck

f

Before any work on the machine itself, pull

the mains plug.

f

For power tools without spindle lock, the

drill chuck must be replaced by an author-

ised after-sales service agent for Bosch

power tools.

Removing the Drill Chuck (see figure E)

Disassemble the auxiliary handle and set the

gear selector

10

 to the centre position between

the 1st and 2nd gear.

Insert a steel pin with a diameter of Ø 4 mm and

approx. 50 mm of length into the drill hole on the

spindle neck in order to lock the drill spindle.

Clamp the short end of an Allen key

13

 into the

keyless chuck

1

.

Place the machine on a stable surface (e. g. a

workbench). Hold the machine firmly and loos-

en the keyless chuck

1

 by turning the Allen key

13

 in rotation direction

n

. Loosen a tight-seated

keyless chuck by giving the long end of the Allen

key

13

 a light blow. Remove the Allen key from

the keyless chuck and completely unscrew the

keyless chuck.

OBJ_BUCH-806-001.book  Page 19  Thursday, July 10, 2008  12:35 PM

20

 | English

1 609 929 R66 | (10.7.08)

Bosch Power Tools

Mounting the Drill Chuck (see figure F)

The keyless chuck is mounted in reverse order.

f

Remove the steel pin from the drill hole on

the spindle neck after mounting is complet-

ed.

The drill chuck must be tightened with a

tightening torque of approx. 30–35 Nm.

Dust/Chip Extraction

f

Dusts from materials such as lead-containing

coatings, some wood types, minerals and

metal can be harmful to one’s health. Touch-

ing or breathing-in the dusts can cause aller-

gic reactions and/or lead to respiratory infec-

tions of the user or bystanders.

Certain dusts, such as oak or beech dust, are

considered as carcinogenic, especially in

connection with wood-treatment additives

(chromate, wood preservative). Materials

containing asbestos may only be worked by

specialists.

– Provide for good ventilation of the work-

ing place.

– It is recommended to wear a P2 filter-

class respirator.

Observe the relevant regulations in your

country for the materials to be worked.

Operation

Starting Operation

f

Observe correct mains voltage! The voltage

of the power source must agree with the

voltage specified on the nameplate of the

machine. Power tools marked with 230 V

can also be operated with 220 V.

Reversing the Rotational Direction

(see figures G–H)

f

Actuate the rotational direction switch 3

only when the machine is at a standstill.

The rotational direction switch

3

 is used to re-

verse the rotational direction of the machine.

However, this is not possible with the On/Off

switch

5

 actuated.

Right Rotation:

 For drilling and driving in

screws, push the rotational direction switch

3

upward on the left side and at the same time

downward on the right side.

Left Rotation:

 For loosening and unscrewing

screws and nuts, push the rotational direction

switch

3

 downward on the left side and at the

same time upward on the right side.

Setting the Operating Mode

Drilling and Screwdriving

Set the selector switch

2

 to the “Drill-

ing” symbol.

Impact Drilling

Set the selector switch

2

 to the “Im-

pact drilling” symbol.

The selector switch

2

 engages noticeably and

can also be actuated with the machine running.

Switching On and Off

To

start

 the machine, press the On/Off switch

5

and keep it pressed.

To lock the

pressed

 On/Off switch

5

, press the

lock-on button

4

.

To

switch off

 the machine, release the On/Off

switch

5

 or when it is locked with the lock-on

button

4

, briefly press the On/Off switch

5

 and

then release it.

Adjusting the Speed/Impact Frequency

The speed/impact rate of the switched on pow-

er tool can be variably adjusted, depending on

how far the On/Off switch

5

 is pressed.

Light pressure on the On/Off switch

5

 results in

low speed/impact rate. Further pressure on the

switch increases the speed/impact rate.

Preselecting the Speed/Impact Frequency

With the thumbwheel for speed preselection

6

,

the required speed/impact frequency can be

preselected even during operation.

The required speed/impact frequency depends

on the material and the working conditions, and

can be determined through practical testing.

OBJ_BUCH-806-001.book  Page 20  Thursday, July 10, 2008  12:35 PM
