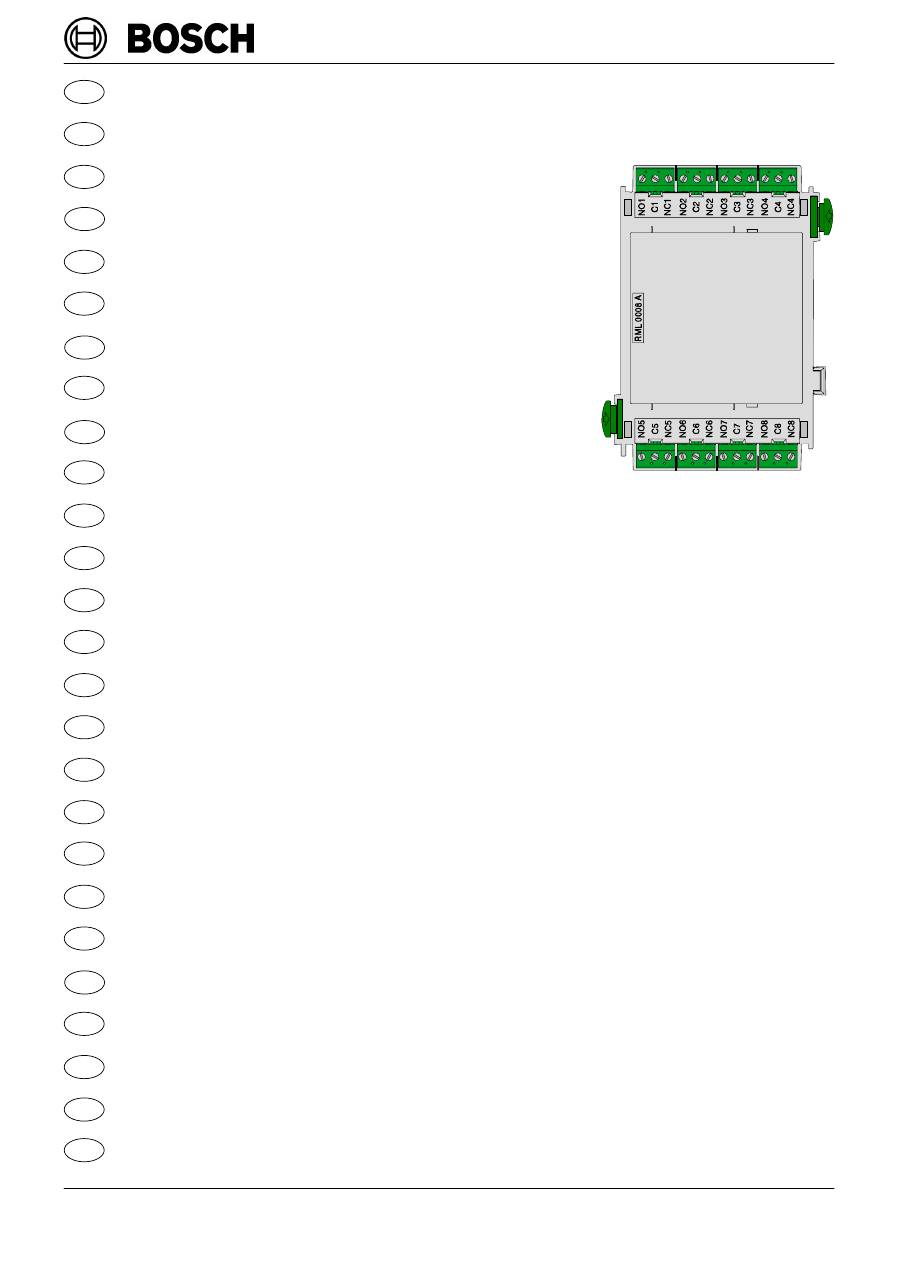

Bosch RML 0008 A Relay Module: инструкция

A2  /  02.06.2005

RML 0008 A

ST−FIR / PRM1/deh

610−4.998.153.973

1 / 32

Pershkrimi i pajisjes / Manual i instalimit

Moduli i relesë tension i ulët

Îïèñàíèå íà ïðîäêòà / Èíñòðóêöèÿ çà ìîíòàæ

Ðåëååí ìîäóë íèñêî íàïðåæåíèå

Popis produktu / Instalaèní manuál

Modul s nÍzkonapì˝ovým relé

Produktbeschreibung / Montageanleitung

Relaismodul

Produktbeskrivelse / Installationsmanual

Lavspændingsrelæmodul

Descripción del Producto / Manual de Instalación

Módulo relé de baja tensión

Toote kirjeldus / Monteerimisjuhised

Madalpingeline relee moodul

Description de produit / Manuel d’installation

Module de relais basse tension

Tuotekuvaus / Asennusohjeet

Matalajännitteinen relemoduuli

Product description / Installation manual

Relay module low voltage

ÐåñéãñáöÞ ðñïúüíôïò / Oäçãúåò óuváñìïëüãçóçò

Äïìïóôïé÷åßï ñåëÝ ÷áìçëÞò ôÜóçò

Termékleírás / Telepítési kézikönyv

Kisfeszültségû relémodul

Opis proizvoda / Priručnik za instaliranje

Relejni modul − niski napon

Descrizione prodotto / Manuale di installazione

Modulo rel

é

 bassa tensione

Gaminio apraðymas / Surinkimo instrukcija

Þemos átampos relinis modulis

Izstrâdâjuma apraksts / Montâþas norâdîjumi

Zema sprieguma releja modulis

Produktbeskrivelse / Monteringsinstruksoner

Lavspenningsrelémodul

Productomschrijving / Installatiehandleiding

Relaismodule, laagspanning

Descrição de Produto / Manual de Instalação

Módulo de relé de baixa tensão

Opis produktu / Instrukcja instalacji

Przekaˇnik niskiego napiêcia

Prospecte / Manual de Instalara

Modul cu relee − tensiune scâzutâ

Texíè÷åñêîå îïèñàíèå / Èíñòðóêöèÿ ïî óñòàíîâêå

Ìîäóëü ðåëå íèçêîãî íàïðÿæåíèÿ

Produkt beskrivning / Installation manual

Relämodul lågspänning

Opis proizvoda / Instalacijski priručnik

Relejni modul − niski napon

Opis izdelka  / Priročnik za montao

Nizkonapetostni modul releja

Ürün tanýmý / Kurulum kýlavuzu

Röle modülü alçak gerilim

RML 0008 A

4.998.137.265

AL

BG

CZ

D

DK

E

EST

F

FIN

GB

GR

H

HR

I

LT

LV

N

NL

P

PL

RO

RUS

S

SCG

SLO

TR

 RML 0008 A   ⇒   PRS 0002 A / PRD 0004 A

2 / 32

ST−FIR / PRM1/deh

610−4.998.153.973 / A2

2. 1. 3.

 RML 0008 A   ⇒   PRS 0002 A / PRD 0004 A

3 / 32

ST−FIR / PRM1/deh

610−4.998.153.973 / A2

2. 1.

Shqip 4.998.137.265  Përshkrimi i prodhimit RML 0008 A

4 / 32

ST−FIR / PRM1/deh

610−4.998.153.973 / A2

Përshkrimi i funksioneve

d Moduli i relesë së tensionit të ulët jep 8 kontakte të tipit të thatë që formojnë daljet C të releve, për të kyçur ngarkesat e jashtme. Çdo dalje ka një pozicion kontakti normalisht të hapur (NO) dhe normalisht të mbyllur (NC).

Rrjeti

Poz.

Marka

Lidhje

1

NO1

2

C1

Dalja e Relesë 1

3

NC1

Dalja e Relesë 1

4

NO2

5

C2

Dalja e Relesë 2

6

NC2

Dalja e Relesë 2

7

NO3

8

C3

Dalja e Relesë 3

9

NC3

Dalja e Relesë 3

10

NO4

11

C4

Dalja e Relesë 4

12

NC4

Dalja e Relesë 4

13

NO5

14

C5

Dalja e Relesë 5

15

NC5

Dalja e Relesë 5

16

NO6

17

C6

Dalja e Relesë 6

18

NC6

Dalja e Relesë 6

19

NO7

20

C7

Dalja e Relesë 7

21

NC7

Dalja e Relesë 7

22

NO8

23

C8

Dalja e Relesë 8

24

NC8

Dalja e Relesë 8

Karakteristika teknike

Tensioni i hyrjes (min. − max.)

20 mA në 24 V DC

Max. konsumi i rrymës

− funksionimi në gjendje qetësie

− të gjitha reletë e aktivizuara

  3,3 mA

85,8 mA

Max. treguesi i kontaktit të relesë

30 V DC

Klasa e sigurisë

IEC 60950 / EN 60950

Mbrojtja EMI / EMC

EN 50081−1 / FCC Part 15

Klasa e mbrojtjes

IP 30 si për IEC 60529

Temperatura e lejueshme e funksionimit

−5

_

C . . . 50

_

C  (23

_

F . . . 122

_

F)

Temperatura e lejueshme e magazinimit

−20

_

C . . . 60

_

C  (−4

_

F . . . 140

_

F)

Lagështia relative e lejueshme

max. 95% nuk kondenson

Materiali dhe ngjyra e folesë

ABS plastik Polylak PA−766 (UL94 V−0),

antracit gjysëm i shndritshëm, RAL 7016

Dimensionet (Lart. x Gjer. x Gjat.)

përafërsisht 127 x 96 x 60 mm  (7,9 x 3,9 x 1,6 inç)

Pesha

përafërsisht 150 g  (5,3 oncë)

1 2 3 4 5 6 7 8 9 10 11 12

13 14 15 16 17 18 19 20 21 22 23 24
