Bosch RML 0008 A Relay Module: Dansk 4.998.137.265 Produktbeskrivelse RML 0008 A

Dansk 4.998.137.265  Produktbeskrivelse RML 0008 A

8 / 32

ST−FIR / PRM1/deh

610−4.998.153.973 / A2

Funktionsbeskrivelse

d Lavstrømsrelæmodulet har 8 relæudgange i C−form (tørkontakter), til ekstern belastning. Hver udgang har en NO−kontakt (normalt åben) og en NC−kontakt (normalt lukket).

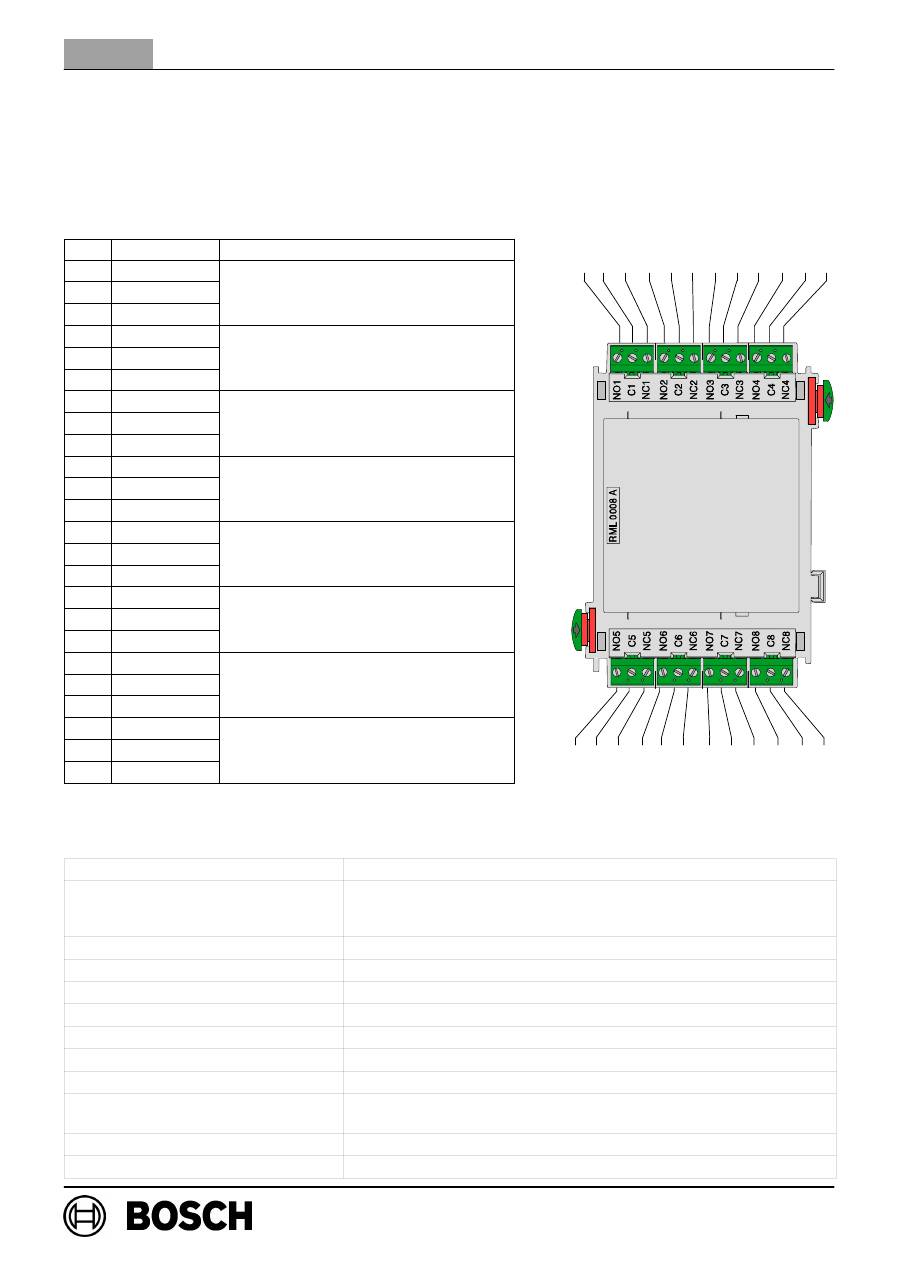

Kabelføring

Pos

.

Afmærkning

Tilslutning

1

NO1

2

C1

Relæ udgang 1

3

NC1

Relæ udgang 1

4

NO2

5

C2

Relæ udgang 2

6

NC2

Relæ udgang 2

7

NO3

8

C3

Relæ udgang 3

9

NC3

Relæ udgang 3

10

NO4

11

C4

Relæ udgang 4

12

NC4

Relæ udgang 4

13

NO5

14

C5

Relæ udgang 5

15

NC5

Relæ udgang 5

16

NO6

17

C6

Relæ udgang 6

18

NC6

Relæ udgang 6

19

NO7

20

C7

Relæ udgang 7

21

NC7

Relæ udgang 7

22

NO8

23

C8

Relæ udgang 8

24

NC8

Relæ udgang 8

Tekniske specifikationer

Indgangsspænding  (min. − maks.)

20 V DC − 30 V DC

Maks. strømforbrug

− standby−tilstand

− alle relæer aktiveret

  3,3 mA

85,8 mA

Maks. klassificering af relækontakt

30 V DC / 1 A

Sikkerhedsklasse

II i henhold til IEC 60950 / EN 60950

EMI / EMC beskyttelse

EN 50081−1 / FCC del 15

Beskyttelsesklasse

IP 30 i henhold til IEC 60529

Driftstemperatur

−5

_

C . . . 50

_

C

Opbevaringstemperatur

−20

_

C . . . 60

_

C

Tilladt relativ luftfugtighed

maks. 95%  ikke kondenserende

Kabinetmateriale og −farve

ABS plast Polylac PA−766 (UL94 V−0),

halvglans antracit, RAL 7016

Dimensioner (H x B x D)

ca. 127 x 96 x 60 mm

Vægt

ca. 150 g

1 2 3 4 5 6 7 8 9 10 11 12

13 14 15 16 17 18 19 20 21 22 23 24
