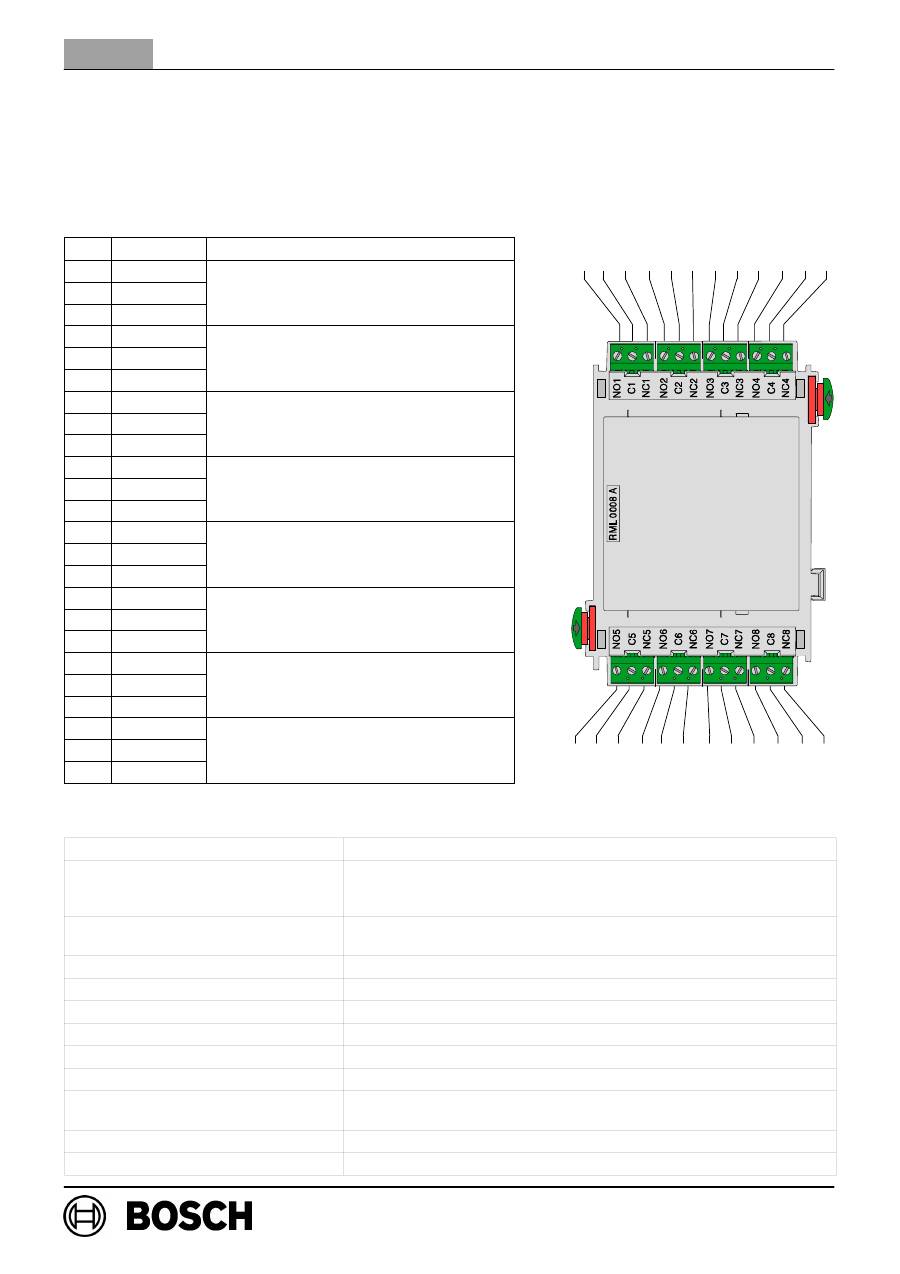

Bosch RML 0008 A Relay Module: Français 4.998.137.265 Description de produit RML 0008 A

Français 4.998.137.265  Description de produit RML 0008 A

11 / 32

ST−FIR / PRM1/deh

610−4.998.153.973 / A2

Description fonctionnelle

d Le module de relais basse tension fournit 8 sorties de relais en forme de C à contact sec permettant la commutation de charges externes. Chaque sortie est équipée d’un contact normalement ouvert (NO) et d’un contact normalement fermé.

Câblage

N°

Marquage

Connexion

1

NO1

2

C1

Sortie de relais 1

3

NC1

Sortie de relais 1

4

NO2

5

C2

Sortie de relais 2

6

NC2

Sortie de relais 2

7

NO3

8

C3

Sortie de relais 3

9

NC3

Sortie de relais 3

10

NO4

11

C4

Sortie de relais 4

12

NC4

Sortie de relais 4

13

NO5

14

C5

Sortie de relais 5

15

NC5

Sortie de relais 5

16

NO6

17

C6

Sortie de relais 6

18

NC6

Sortie de relais 6

19

NO7

20

C7

Sortie de relais 7

21

NC7

Sortie de relais 7

22

NO8

23

C8

Sortie de relais 8

24

NC8

Sortie de relais 8

Caractéristiques techniques

Tension d’entrée (min. − max.)

20 − 30 V c.c.

Consommation de courant max.

− mode veille

− tous les relais actionnés

  3,3 mA

85,8 mA

Caractéristiques nominales max. du

contact de relais

30 V c.c. / 1 A

Classe de sécurité

II conformément à CEI 60950 / EN 60950

Protection EMI / CEM

EN 50081−1 / FCC partie 15

Classe de protection

IP 30 conformément à CEI 60529

Température de fonctionnement

−5

_

C . . . 0

_

C     (23

_

F . . . 122

_

F)

Température de stockage

−20

_

C . . . 60

_

C     (−4

_

F . . . 140

_

F)

Taux d’humidité relative admissible

max. 95 %  sans condensation

Matière et couleur du boîtier

Plastique ABS Polylac PA−766 (UL94 V−0),

anthracite semi−brillant, RAL 7016

Dimensions (H x l x P)

env. 127 x 96 x 60 mm  (5,0 x 3,8 x 2,4 pouces)

Poids

env. 150 g  (5,3 onces)

1 2 3 4 5 6 7 8 9 10 11 12

13 14 15 16 17 18 19 20 21 22 23 24
