Инструкция к Bosch GWS 18 V-LI Professional
Robert Bosch GmbH
Power Tools Division
70745 Leinfelden-Echterdingen
Germany
www.bosch-pt.com
1 609 92A 01F
(2013.01) T / 287
UNI
GWS
Professional
18 V-LI | 18-125 V-LI
de
Originalbetriebsanleitung
en
Original instructions
fr
Notice originale
es
Manual original
pt
Manual original
it
Istruzioni originali
nl
Oorspronkelijke gebruiks-
aanwijzing
da
Original brugsanvisning
sv
Bruksanvisning i original
no
Original driftsinstruks
fi
Alkuperäiset ohjeet
el
Πρωτότυπο οδηγιών χρήσης
tr
Orijinal işletme talimatı
pl
Instrukcja oryginalna
cs
Původní návod k používání
sk
Pôvodný návod na použitie
hu
Eredeti használati utasítás
ru
Оригинальное руководство
по эксплуатации
uk
Оригінальна інструкція з
експлуатації
ro
Instrucţiuni originale
bg
Оригинална инструкция
sr
Originalno uputstvo za rad
sl
Izvirna navodila
hr
Originalne upute za rad
et
Algupärane kasutusjuhend
lv
Instrukcijas oriģinālvalodā
lt
Originali instrukcija
ar
fa
ςТЎϩХʉ
ЌТϾϦφЍʉ
ʌμВТЎϺυ
ΖЎϩʉ
˒μВЖЙʉʓ
ИͳϞφЁʑ
OBJ_BUCH-1102-005.book Page 1 Thursday, January 10, 2013 11:12 AM
2
|
1 609 92A 01F | (10.1.13)
Bosch Power Tools
Deutsch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite
6
English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page
15
Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page
25
Español . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página
35
Português . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página
45
Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina
55
Nederlands . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina
66
Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side
75
Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sida
84
Norsk. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side
92
Suomi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 101
Ελληνικά . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Σελίδα 110
Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 120
Polski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strona 129
Česky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 139
Slovensky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 148
Magyar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Oldal 158
Русский . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страница 168
Українська . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Сторінка 178
Română. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 189
Български . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страница 198
Srpski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 209
Slovensko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stran 218
Hrvatski. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stranica 227
Eesti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lehekülg 235
Latviešu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lappuse 244
Lietuviškai. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Puslapis 254
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
264
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
274
OBJ_BUCH-1102-005.book Page 2 Thursday, January 10, 2013 11:03 AM
3
|
1 609 92A 01F | (10.1.13)
Bosch Power Tools
18 V (Li-Ion)
AL 1820 CV
(14,4/18 V)
2 607 225 424 (EU)
2 607 225 426 (UK)
2 607 225 428 (AU)
AL 1860 CV
(14,4/18 V)
2 607 225 322 (EU)
2 607 225 324 (UK)
2 607 225 326 (AU)
2 608 438 098
L-BOXX 136
2 608 438 692
OBJ_BUCH-1102-005.book Page 3 Thursday, January 10, 2013 11:03 AM
1 609 92A 01F | (10.1.13)
Bosch Power Tools
5
|
4
|
1 609 92A 01F | (10.1.13)
Bosch Power Tools
A
GWS 18 V-LI
GWS 18-125 V-LI
2
1
10
9
11
12
15
13
14
19
20
21
18
22
18
16
9
11
17
13
14
3
7
8
4
5
6
25
7
24
23
13
14
27
11
26
OBJ_BUCH-1102-005.book Page 4 Thursday, January 10, 2013 11:21 AM
6
| Deutsch
1
6
0
9
92
A 01F | (10.1.13)
Bosch Power Tools
Deutsch
Sicherheitshinweise
Allgemeine Sicherheitshinweise für Elektrowerk-
zeuge
Lesen Sie alle Sicherheitshinweise und
Anweisungen.
Versäumnisse bei der Ein-
haltung der Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere Verletzungen
verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen
für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff „Elektro-
werkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge
(mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge
(ohne Netzkabel).
Arbeitsplatzsicherheit
Halten Sie Ihren Arbeitsbereich sauber und gut be-
leuchtet.
Unordnung oder unbeleuchtete Arbeitsbereiche
können zu Unfällen führen.
Arbeiten Sie mit dem Elektrowerkzeug nicht in explo-
sionsgefährdeter Umgebung, in der sich brennbare
Flüssigkeiten, Gase oder Stäube befinden.
Elektrowerk-
zeuge erzeugen Funken, die den Staub oder die Dämpfe
entzünden können.
Halten Sie Kinder und andere Personen während der
Benutzung des Elektrowerkzeugs fern.
Bei Ablenkung
können Sie die Kontrolle über das Gerät verlieren.
Elektrische Sicherheit
Der Anschlussstecker des Elektrowerkzeuges muss in
die Steckdose passen. Der Stecker darf in keiner Weise
verändert werden. Verwenden Sie keine Adapterste-
cker gemeinsam mit schutzgeerdeten Elektrowerkzeu-
gen.
Unveränderte Stecker und passende Steckdosen ver-
ringern das Risiko eines elektrischen Schlages.
Vermeiden Sie Körperkontakt mit geerdeten Oberflä-
chen wie von Rohren, Heizungen, Herden und Kühl-
schränken.
Es besteht ein erhöhtes Risiko durch elektri-
schen Schlag, wenn Ihr Körper geerdet ist.
Halten Sie Elektrowerkzeuge von Regen oder Nässe
fern.
Das Eindringen von Wasser in ein Elektrowerkzeug
erhöht das Risiko eines elektrischen Schlages.
Zweckentfremden Sie das Kabel nicht, um das Elektro-
werkzeug zu tragen, aufzuhängen oder um den Stecker
aus der Steckdose zu ziehen. Halten Sie das Kabel fern
von Hitze, Öl, scharfen Kanten oder sich bewegenden
Geräteteilen.
Beschädigte oder verwickelte Kabel erhö-
hen das Risiko eines elektrischen Schlages.
Wenn Sie mit einem Elektrowerkzeug im Freien arbei-
ten, verwenden Sie nur Verlängerungskabel, die auch
für den Außenbereich geeignet sind.
Die Anwendung
eines für den Außenbereich geeigneten Verlängerungska-
bels verringert das Risiko eines elektrischen Schlages.
Wenn der Betrieb des Elektrowerkzeuges in feuchter
Umgebung nicht vermeidbar ist, verwenden Sie einen
Fehlerstromschutzschalter.
Der Einsatz eines Fehler-
stromschutzschalters vermindert das Risiko eines elektri-
schen Schlages.
Sicherheit von Personen
Seien Sie aufmerksam, achten Sie darauf, was Sie tun,
und gehen Sie mit Vernunft an die Arbeit mit einem
Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug,
wenn Sie müde sind oder unter dem Einfluss von Dro-
gen, Alkohol oder Medikamenten stehen.
Ein Moment
der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges
kann zu ernsthaften Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung und immer
eine Schutzbrille.
Das Tragen persönlicher Schutzausrüs-
tung, wie Staubmaske, rutschfeste Sicherheitsschuhe,
Schutzhelm oder Gehörschutz, je nach Art und Einsatz des
Elektrowerkzeuges, verringert das Risiko von Verletzungen.
Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.
Vergewissern Sie sich, dass das Elektrowerkzeug aus-
geschaltet ist, bevor Sie es an die Stromversorgung
und/oder den Akku anschließen, es aufnehmen oder
tragen.
Wenn Sie beim Tragen des Elektrowerkzeuges den
Finger am Schalter haben oder das Gerät eingeschaltet an
die Stromversorgung anschließen, kann dies zu Unfällen
führen.
Entfernen Sie Einstellwerkzeuge oder Schrauben-
schlüssel, bevor Sie das Elektrowerkzeug einschalten.
Ein Werkzeug oder Schlüssel, der sich in einem drehenden
Geräteteil befindet, kann zu Verletzungen führen.
Vermeiden Sie eine abnormale Körperhaltung. Sorgen
Sie für einen sicheren Stand und halten Sie jederzeit
das Gleichgewicht.
Dadurch können Sie das Elektrowerk-
zeug in unerwarteten Situationen besser kontrollieren.
Tragen Sie geeignete Kleidung. Tragen Sie keine weite
Kleidung oder Schmuck. Halten Sie Haare, Kleidung
und Handschuhe fern von sich bewegenden Teilen.
Lockere Kleidung, Schmuck oder lange Haare können von
sich bewegenden Teilen erfasst werden.
Wenn Staubabsaug- und -auffangeinrichtungen mon-
tiert werden können, vergewissern Sie sich, dass diese
angeschlossen sind und richtig verwendet werden.
Ver-
wendung einer Staubabsaugung kann Gefährdungen
durch Staub verringern.
Verwendung und Behandlung des Elektrowerkzeuges
Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre
Arbeit das dafür bestimmte Elektrowerkzeug.
Mit dem
passenden Elektrowerkzeug arbeiten Sie besser und
sicherer im angegebenen Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen Schalter de-
fekt ist.
Ein Elektrowerkzeug, das sich nicht mehr ein- oder
ausschalten lässt, ist gefährlich und muss repariert werden.
Ziehen Sie den Stecker aus der Steckdose und/oder
entfernen Sie den Akku, bevor Sie Geräteeinstellungen
vornehmen, Zubehörteile wechseln oder das Gerät
weglegen.
Diese Vorsichtsmaßnahme verhindert den
unbeabsichtigten Start des Elektrowerkzeuges.
WARNUNG
OBJ_BUCH-1102-005.book Page 6 Thursday, January 10, 2013 11:03 AM
Deutsch |
7
Bosch Power Tools
1
6
0
9
92
A 01F | (10.1.13)
Bewahren Sie unbenutzte Elektrowerkzeuge außer-
halb der Reichweite von Kindern auf. Lassen Sie Perso-
nen das Gerät nicht benutzen, die mit diesem nicht ver-
traut sind oder diese Anweisungen nicht gelesen
haben.
Elektrowerkzeuge sind gefährlich, wenn sie von
unerfahrenen Personen benutzt werden.
Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollie-
ren Sie, ob bewegliche Teile einwandfrei funktionieren
und nicht klemmen, ob Teile gebrochen oder so be-
schädigt sind, dass die Funktion des Elektrowerkzeu-
ges beeinträchtigt ist. Lassen Sie beschädigte Teile vor
dem Einsatz des Gerätes reparieren.
Viele Unfälle haben
ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
Halten Sie Schneidwerkzeuge scharf und sauber.
Sorg-
fältig gepflegte Schneidwerkzeuge mit scharfen Schneid-
kanten verklemmen sich weniger und sind leichter zu führen.
Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz-
werkzeuge usw. entsprechend diesen Anweisungen.
Berücksichtigen Sie dabei die Arbeitsbedingungen und
die auszuführende Tätigkeit.
Der Gebrauch von Elektro-
werkzeugen für andere als die vorgesehenen Anwendun-
gen kann zu gefährlichen Situationen führen.
Verwendung und Behandlung des Akkuwerkzeuges
Laden Sie die Akkus nur mit Ladegeräten auf, die vom
Hersteller empfohlen werden.
Durch ein Ladegerät, das
für eine bestimmte Art von Akkus geeignet ist, besteht
Brandgefahr, wenn es mit anderen Akkus verwendet wird.
Verwenden Sie nur die dafür vorgesehenen Akkus in
den Elektrowerkzeugen.
Der Gebrauch von anderen
Akkus kann zu Verletzungen und Brandgefahr führen.
Halten Sie den nicht benutzten Akku fern von Büro-
klammern, Münzen, Schlüsseln, Nägeln, Schrauben
oder anderen kleinen Metallgegenständen, die eine
Überbrückung der Kontakte verursachen könnten.
Ein
Kurzschluss zwischen den Akkukontakten kann Verbren-
nungen oder Feuer zur Folge haben.
Bei falscher Anwendung kann Flüssigkeit aus dem
Akku austreten. Vermeiden Sie den Kontakt damit. Bei
zufälligem Kontakt mit Wasser abspülen. Wenn die
Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich
ärztliche Hilfe in Anspruch.
Austretende Akkuflüssigkeit
kann zu Hautreizungen oder Verbrennungen führen.
Service
Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem
Fachpersonal und nur mit Original-Ersatzteilen repa-
rieren.
Damit wird sichergestellt, dass die Sicherheit des
Elektrowerkzeuges erhalten bleibt.
Sicherheitshinweise für Winkelschleifer
Gemeinsame Sicherheitshinweise zum Schleifen, Sand-
papierschleifen, Arbeiten mit Drahtbürsten und Trenn-
schleifen
Dieses Elektrowerkzeug ist zu verwenden als Schleifer,
Sandpapierschleifer, Drahtbürste und Trennschleifma-
schine. Beachten Sie alle Sicherheitshinweise, Anwei-
sungen, Darstellungen und Daten, die Sie mit dem Gerät
erhalten.
Wenn Sie die folgenden Anweisungen nicht be-
achten, kann es zu elektrischem Schlag, Feuer und/oder
schweren Verletzungen kommen.
Dieses Elektrowerkzeug ist nicht geeignet zum Polie-
ren.
Verwendungen, für die das Elektrowerkzeug nicht
vorgesehen ist, können Gefährdungen und Verletzungen
verursachen.
Verwenden Sie kein Zubehör, das vom Hersteller nicht
speziell für dieses Elektrowerkzeug vorgesehen und
empfohlen wurde.
Nur weil Sie das Zubehör an Ihrem
Elektrowerkzeug befestigen können, garantiert das keine
sichere Verwendung.
Die zulässige Drehzahl des Einsatzwerkzeugs muss min-
destens so hoch sein wie die auf dem Elektrowerkzeug
angegebene Höchstdrehzahl.
Zubehör, das sich schneller
als zulässig dreht, kann zerbrechen und umherfliegen.
Außendurchmesser und Dicke des Einsatzwerkzeugs
müssen den Maßangaben Ihres Elektrowerkzeugs ent-
sprechen.
Falsch bemessene Einsatzwerkzeuge können
nicht ausreichend abgeschirmt oder kontrolliert werden.
Einsatzwerkzeuge mit Gewindeeinsatz müssen genau
auf das Gewinde der Schleifspindel passen. Bei Ein-
satzwerkzeugen, die mittels Flansch montiert werden,
muss der Lochdurchmesser des Einsatzwerkzeuges
zum Aufnahmedurchmesser des Flansches passen.
Einsatzwerkzeuge, die nicht genau am Elektrowerkzeug
befestigt werden, drehen sich ungleichmäßig, vibrieren
sehr stark und können zum Verlust der Kontrolle führen.
Verwenden Sie keine beschädigten Einsatzwerkzeuge.
Kontrollieren Sie vor jeder Verwendung Einsatzwerk-
zeuge wie Schleifscheiben auf Absplitterungen und Ris-
se, Schleifteller auf Risse, Verschleiß oder starke Abnut-
zung, Drahtbürsten auf lose oder gebrochene Drähte.
Wenn das Elektrowerkzeug oder das Einsatzwerkzeug
herunterfällt, überprüfen Sie, ob es beschädigt ist, oder
verwenden Sie ein unbeschädigtes Einsatzwerkzeug.
Wenn Sie das Einsatzwerkzeug kontrolliert und einge-
setzt haben, halten Sie und in der Nähe befindliche Per-
sonen sich außerhalb der Ebene des rotierenden Ein-
satzwerkzeugs auf und lassen Sie das Elektrowerkzeug
eine Minute lang mit Höchstdrehzahl laufen.
Beschädigte
Einsatzwerkzeuge brechen meist in dieser Testzeit.
Tragen Sie persönliche Schutzausrüstung. Verwenden
Sie je nach Anwendung Vollgesichtsschutz, Augen-
schutz oder Schutzbrille. Soweit angemessen, tragen
Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder
Spezialschürze, die kleine Schleif- und Materialpartikel
von Ihnen fernhält.
Die Augen sollen vor herumfliegenden
Fremdkörpern geschützt werden, die bei verschiedenen
Anwendungen entstehen. Staub- oder Atemschutzmaske
müssen den bei der Anwendung entstehenden Staub filtern.
Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie
einen Hörverlust erleiden.
Achten Sie bei anderen Personen auf sicheren Abstand
zu Ihrem Arbeitsbereich. Jeder, der den Arbeitsbe-
reich betritt, muss persönliche Schutzausrüstung tra-
gen.
Bruchstücke des Werkstücks oder gebrochener Ein-
satzwerkzeuge können wegfliegen und Verletzungen auch
außerhalb des direkten Arbeitsbereichs verursachen.
OBJ_BUCH-1102-005.book Page 7 Thursday, January 10, 2013 11:03 AM
8
| Deutsch
1
6
0
9
92
A 01F | (10.1.13)
Bosch Power Tools
Halten Sie das Gerät nur an den isolierten Griffflächen,
wenn Sie Arbeiten ausführen, bei denen das Einsatz-
werkzeug verborgene Stromleitungen treffen kann.
Der Kontakt mit einer spannungsführenden Leitung kann
auch metallene Geräteteile unter Spannung setzen und zu
einem elektrischen Schlag führen.
Legen Sie das Elektrowerkzeug niemals ab, bevor das
Einsatzwerkzeug völlig zum Stillstand gekommen ist.
Das sich drehende Einsatzwerkzeug kann in Kontakt mit
der Ablagefläche geraten, wodurch Sie die Kontrolle über
das Elektrowerkzeug verlieren können.
Lassen Sie das Elektrowerkzeug nicht laufen, während
Sie es tragen.
Ihre Kleidung kann durch zufälligen Kontakt
mit dem sich drehenden Einsatzwerkzeug erfasst werden,
und das Einsatzwerkzeug sich in Ihren Körper bohren.
Reinigen Sie regelmäßig die Lüftungsschlitze Ihres
Elektrowerkzeugs.
Das Motorgebläse zieht Staub in das
Gehäuse, und eine starke Ansammlung von Metallstaub
kann elektrische Gefahren verursachen.
Verwenden Sie das Elektrowerkzeug nicht in der Nähe
brennbarer Materialien.
Funken können diese Materialien
entzünden.
Verwenden Sie keine Einsatzwerkzeuge, die flüssige
Kühlmittel erfordern.
Die Verwendung von Wasser oder
anderen flüssigen Kühlmitteln kann zu einem elektrischen
Schlag führen.
Rückschlag und entsprechende Sicherheitshinweise
Rückschlag ist die plötzliche Reaktion infolge eines haken-
den oder blockierten drehenden Einsatzwerkzeugs, wie
Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken
oder Blockieren führt zu einem abrupten Stopp des rotie-
renden Einsatzwerkzeugs. Dadurch wird ein unkontrollier-
tes Elektrowerkzeug gegen die Drehrichtung des Einsatz-
werkzeugs an der Blockierstelle beschleunigt.
Wenn z.B. eine Schleifscheibe im Werkstück hakt oder
blockiert, kann sich die Kante der Schleifscheibe, die in
das Werkstück eintaucht, verfangen und dadurch die
Schleifscheibe ausbrechen oder einen Rückschlag verur-
sachen. Die Schleifscheibe bewegt sich dann auf die Be-
dienperson zu oder von ihr weg, je nach Drehrichtung der
Scheibe an der Blockierstelle. Hierbei können Schleif-
scheiben auch brechen.
Ein Rückschlag ist die Folge eines falschen oder fehlerhaf-
ten Gebrauchs des Elektrowerkzeugs. Er kann durch ge-
eignete Vorsichtsmaßnahmen, wie nachfolgend beschrie-
ben, verhindert werden.
Halten Sie das Elektrowerkzeug gut fest und bringen
Sie Ihren Körper und Ihre Arme in eine Position, in der
Sie die Rückschlagkräfte abfangen können. Verwen-
den Sie immer den Zusatzgriff, falls vorhanden, um die
größtmögliche Kontrolle über Rückschlagkräfte oder
Reaktionsmomente beim Hochlauf zu haben.
Die
Bedienperson kann durch geeignete Vorsichtsmaßnah-
men die Rückschlag- und Reaktionskräfte beherrschen.
Bringen Sie Ihre Hand nie in die Nähe sich drehender
Einsatzwerkzeuge.
Das Einsatzwerkzeug kann sich beim
Rückschlag über Ihre Hand bewegen.
Meiden Sie mit Ihrem Körper den Bereich, in den das
Elektrowerkzeug bei einem Rückschlag bewegt wird.
Der Rückschlag treibt das Elektrowerkzeug in die Richtung
entgegengesetzt zur Bewegung der Schleifscheibe an der
Blockierstelle.
Arbeiten Sie besonders vorsichtig im Bereich von
Ecken, scharfen Kanten usw. Verhindern Sie, dass
Einsatzwerkzeuge vom Werkstück zurückprallen und
verklemmen.
Das rotierende Einsatzwerkzeug neigt bei
Ecken, scharfen Kanten oder wenn es abprallt, dazu, sich
zu verklemmen. Dies verursacht einen Kontrollverlust oder
Rückschlag.
Verwenden Sie kein Ketten- oder gezähntes Sägeblatt.
Solche Einsatzwerkzeuge verursachen häufig einen Rück-
schlag oder den Verlust der Kontrolle über das Elektro-
werkzeug.
Besondere Sicherheitshinweise zum Schleifen und
Trennschleifen
Verwenden Sie ausschließlich die für Ihr Elektrowerk-
zeug zugelassenen Schleifkörper und die für diese
Schleifkörper vorgesehene Schutzhaube.
Schleifkör-
per, die nicht für das Elektrowerkzeug vorgesehen sind,
können nicht ausreichend abgeschirmt werden und sind
unsicher.
Gekröpfte Schleifscheiben müssen so montiert wer-
den, dass ihre Schleiffläche nicht über der Ebene des
Schutzhaubenrandes hervorsteht.
Eine unsachgemäß
montierte Schleifscheibe, die über die Ebene des Schutz-
haubenrandes hinausragt, kann nicht ausreichend abge-
schirmt werden.
Die Schutzhaube muss sicher am Elektrowerkzeug an-
gebracht und für ein Höchstmaß an Sicherheit so ein-
gestellt sein, dass der kleinstmögliche Teil des Schleif-
körpers offen zur Bedienperson zeigt.
Die Schutzhaube
hilft, die Bedienperson vor Bruchstücken, zufälligem Kon-
takt mit dem Schleifkörper sowie Funken, die Kleidung
entzünden können, zu schützen.
Schleifkörper dürfen nur für die empfohlenen Einsatz-
möglichkeiten verwendet werden. Z.B.: Schleifen Sie
nie mit der Seitenfläche einer Trennscheibe.
Trenn-
scheiben sind zum Materialabtrag mit der Kante der Schei-
be bestimmt. Seitliche Krafteinwirkung auf diese Schleif-
körper kann sie zerbrechen.
Verwenden Sie immer unbeschädigte Spannflansche
in der richtigen Größe und Form für die von Ihnen
gewählte Schleifscheibe.
Geeignete Flansche stützen die
Schleifscheibe und verringern so die Gefahr eines Schleif-
scheibenbruchs. Flansche für Trennscheiben können sich
von den Flanschen für andere Schleifscheiben unter-
scheiden.
Verwenden Sie keine abgenutzten Schleifscheiben von
größeren Elektrowerkzeugen.
Schleifscheiben für grö-
ßere Elektrowerkzeuge sind nicht für die höheren Drehzah-
len von kleineren Elektrowerkzeugen ausgelegt und kön-
nen brechen.
OBJ_BUCH-1102-005.book Page 8 Thursday, January 10, 2013 11:03 AM
Deutsch |
9
Bosch Power Tools
1
6
0
9
92
A 01F | (10.1.13)
Weitere besondere Sicherheitshinweise zum Trenn-
schleifen
Vermeiden Sie ein Blockieren der Trennscheibe oder
zu hohen Anpressdruck. Führen Sie keine übermäßig
tiefen Schnitte aus.
Eine Überlastung der Trennscheibe
erhöht deren Beanspruchung und die Anfälligkeit zum Ver-
kanten oder Blockieren und damit die Möglichkeit eines
Rückschlags oder Schleifkörperbruchs.
Meiden Sie den Bereich vor und hinter der rotierenden
Trennscheibe.
Wenn Sie die Trennscheibe im Werkstück
von sich wegbewegen, kann im Falle eines Rückschlags
das Elektrowerkzeug mit der sich drehenden Scheibe di-
rekt auf Sie zugeschleudert werden.
Falls die Trennscheibe verklemmt oder Sie die Arbeit
unterbrechen, schalten Sie das Gerät aus und halten
Sie es ruhig, bis die Scheibe zum Stillstand gekommen
ist. Versuchen Sie nie, die noch laufende Trennscheibe
aus dem Schnitt zu ziehen, sonst kann ein Rückschlag
erfolgen.
Ermitteln und beheben Sie die Ursache für das
Verklemmen.
Schalten Sie das Elektrowerkzeug nicht wieder ein, so-
lange es sich im Werkstück befindet. Lassen Sie die
Trennscheibe erst ihre volle Drehzahl erreichen, bevor
Sie den Schnitt vorsichtig fortsetzen.
Anderenfalls kann
die Scheibe verhaken, aus dem Werkstück springen oder
einen Rückschlag verursachen.
Stützen Sie Platten oder große Werkstücke ab, um das
Risiko eines Rückschlags durch eine eingeklemmte
Trennscheibe zu vermindern.
Große Werkstücke können
sich unter ihrem eigenen Gewicht durchbiegen. Das Werk-
stück muss auf beiden Seiten der Scheibe abgestützt wer-
den, und zwar sowohl in der Nähe des Trennschnitts als
auch an der Kante.
Seien Sie besonders vorsichtig bei „Taschenschnitten“
in bestehende Wände oder andere nicht einsehbare Be-
reiche.
Die eintauchende Trennscheibe kann beim Schnei-
den in Gas- oder Wasserleitungen, elektrische Leitungen
oder andere Objekte einen Rückschlag verursachen.
Besondere Sicherheitshinweise zum Sandpapierschleifen
Benutzen Sie keine überdimensionierten Schleifblät-
ter, sondern befolgen Sie die Herstellerangaben zur
Schleifblattgröße.
Schleifblätter, die über den Schleiftel-
ler hinausragen, können Verletzungen verursachen sowie
zum Blockieren, Zerreißen der Schleifblätter oder zum
Rückschlag führen.
Besondere Sicherheitshinweise zum Arbeiten mit
Drahtbürsten
Beachten Sie, dass die Drahtbürste auch während des
üblichen Gebrauchs Drahtstücke verliert. Überlasten
Sie die Drähte nicht durch zu hohen Anpressdruck.
Wegfliegende Drahtstücke können sehr leicht durch dünne
Kleidung und/oder die Haut dringen.
Wird eine Schutzhaube empfohlen, verhindern Sie,
dass sich Schutzhaube und Drahtbürste berühren kön-
nen.
Teller- und Topfbürsten können durch Anpressdruck
und Zentrifugalkräfte ihren Durchmesser vergrößern.
Zusätzliche Sicherheitshinweise
Tragen Sie eine Schutzbrille.
Verwenden Sie geeignete Suchgeräte, um verborgene
Versorgungsleitungen aufzuspüren, oder ziehen Sie
die örtliche Versorgungsgesellschaft hinzu.
Kontakt mit
Elektroleitungen kann zu Feuer und elektrischem Schlag
führen. Beschädigung einer Gasleitung kann zur Explosion
führen. Eindringen in eine Wasserleitung verursacht Sach-
beschädigung.
Fassen Sie Schleif- und Trennscheiben nicht an, bevor
sie abgekühlt sind.
Die Scheiben werden beim Arbeiten
sehr heiß.
Sichern Sie das Werkstück.
Ein mit Spannvorrichtungen
oder Schraubstock festgehaltenes Werkstück ist sicherer
gehalten als mit Ihrer Hand.
Öffnen Sie den Akku nicht.
Es besteht die Gefahr eines
Kurzschlusses.
Schützen Sie den Akku vor Hitze, z.B. auch vor
dauernder Sonneneinstrahlung, Feuer, Wasser
und Feuchtigkeit.
Es besteht Explosionsgefahr.
Bei Beschädigung und unsachgemäßem Gebrauch des
Akkus können Dämpfe austreten. Führen Sie Frischluft
zu und suchen Sie bei Beschwerden einen Arzt auf.
Die
Dämpfe können die Atemwege reizen.
Verwenden Sie den Akku nur in Verbindung mit Ihrem
Bosch Elektrowerkzeug.
Nur so wird der Akku vor gefähr-
licher Überlastung geschützt.
Verwenden Sie nur original Bosch-Akkus mit der auf
dem Typenschild Ihres Elektrowerkzeugs angegebe-
nen Spannung.
Bei Gebrauch anderer Akkus, z.B. Nach-
ahmungen, aufgearbeiteter Akkus oder Fremdfabrikaten,
besteht die Gefahr von Verletzungen sowie Sachschäden
durch explodierende Akkus.
Produkt- und Leistungsbeschreibung
Lesen Sie alle Sicherheitshinweise und An-
weisungen.
Versäumnisse bei der Einhaltung
der Sicherheitshinweise und Anweisungen
können elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen.
Bitte klappen Sie die Aufklappseite mit der Darstellung des
Elektrowerkzeugs auf, und lassen Sie diese Seite aufgeklappt,
während Sie die Betriebsanleitung lesen.
Bestimmungsgemäßer Gebrauch
Das Elektrowerkzeug ist bestimmt zum Trennen, Schruppen
und Bürsten von Metall- und Steinwerkstoffen ohne Verwen-
dung von Wasser.
Zum Trennen mit gebundenen Schleifmitteln muss eine spezi-
elle Schutzhaube zum Trennen verwendet werden.
Beim Trennen in Stein ist für eine ausreichende Staub-
absaugung zu sorgen.
Mit zulässigen Schleifwerkzeugen kann das Elektrowerkzeug
zum Sandpapierschleifen verwendet werden.
OBJ_BUCH-1102-005.book Page 9 Thursday, January 10, 2013 11:03 AM
10
| Deutsch
1
6
0
9
92
A 01F | (10.1.13)
Bosch Power Tools
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht
sich auf die Darstellung des Elektrowerkzeuges auf der Grafik-
seite.
1
Drehrichtungspfeil am Gehäuse
2
Spindel-Arretiertaste
3
Ein-/Ausschalter
4
Innensechskantschlüssel
5
Akku*
6
Akku-Entriegelungstaste*
7
Zusatzgriff (isolierte Grifffläche)
8
Schleifspindel
9
Feststellschraube für Schutzhaube
10
Schutzhaube zum Schleifen
11
Aufnahmeflansch mit O-Ring
12
Schleifscheibe*
13
Spannmutter
14
Schnellspannmutter *
15
Hartmetall-Topfscheibe*
16
Schutzhaube zum Trennen*
17
Trennscheibe*
18
Handschutz*
19
Gummischleifteller*
20
Schleifblatt*
21
Rundmutter*
22
Topfbürste*
23
Taste für Ladezustandsanzeige*
24
Akku-Ladezustandsanzeige*
25
Handgriff (isolierte Grifffläche)
26
Absaughaube zum Trennen mit Führungsschlitten *
27
Diamant-Trennscheibe*
*Abgebildetes oder beschriebenes Zubehör gehört nicht zum
Standard-Lieferumfang. Das vollständige Zubehör finden Sie in
unserem Zubehörprogramm.
Technische Daten
Geräusch-/Vibrationsinformation
Messwerte für Geräusch ermittelt entsprechend EN
6
0745.
Der A-bewertete Geräuschpegel des Elektrowerkzeugs be-
trägt typischerweise: Schalldruckpegel 8
2
dB(A); Schallleis-
tungspegel
9
3 dB(A). Unsicherheit K=3 dB.
Gehörschutz tragen!
Schwingungsgesamtwerte a
h
(Vektorsumme dreier Richtun-
gen) und Unsicherheit K ermittelt entsprechend EN
6
0745:
Oberflächenschleifen (Schruppen): a
h
=
6
,0 m/s
2
,
K=1,5 m/s
2
,
Schleifen mit Schleifblatt: a
h
=
2
,5 m/s
2
, K=1,5 m/s
2
.
Der in diesen Anweisungen angegebene Schwingungspegel ist
entsprechend einem in EN
6
0745 genormten Messverfahren
gemessen worden und kann für den Vergleich von Elektrowerk-
zeugen miteinander verwendet werden. Er eignet sich auch für
eine vorläufige Einschätzung der Schwingungsbelastung.
Der angegebene Schwingungspegel repräsentiert die haupt-
sächlichen Anwendungen des Elektrowerkzeugs. Wenn aller-
dings das Elektrowerkzeug für andere Anwendungen, mit ab-
weichenden Einsatzwerkzeugen oder ungenügender Wartung
eingesetzt wird, kann der Schwingungspegel abweichen.
Dies kann die Schwingungsbelastung über den gesamten Ar-
beitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung soll-
ten auch die Zeiten berücksichtigt werden, in denen das Ge-
rät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im
Einsatz ist. Dies kann die Schwingungsbelastung über den ge-
samten Arbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz
des Bedieners vor der Wirkung von Schwingungen fest wie
zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerk-
zeugen, Warmhalten der Hände, Organisation der Arbeitsab-
läufe.
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das unter
„Technische Daten“ beschriebene Produkt mit den folgenden
Normen oder normativen Dokumenten übereinstimmt:
EN
6
0745 gemäß den Bestimmungen der Richtlinien
2
011/
6
5/EU,
2
004/108/EG,
2
00
6
/4
2
/EG.
Technische Unterlagen (
2
00
6
/4
2
/EG) bei:
Robert Bosch GmbH, PT/ETM
9
,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 04.1
2
.
2
01
2
Winkelschleifer
GWS 18 V-LI
GWS 18-125 V-LI
Sachnummer
3
6
01 J3A 300
3
6
01 J3A 301
Nennspannung
V=
18
18
Nenndrehzahl
min
-1
10000
10000
max. Schleifscheibendurchmesser
mm
115
1
2
5
Schleifspindelgewinde
M 14
M 14
max. Gewindelänge der Schleifspindel
mm
22
22
Gewicht entsprechend EPTA-Procedure 01/
2
003
kg
2
,1/
2
,3*
2
,1/
2
,3*
* abhängig vom verwendeten Akku
Dr. Egbert Schneider
Senior Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ETM
9
OBJ_BUCH-1102-005.book Page 10 Thursday, January 10, 2013 11:03 AM
Deutsch |
11
Bosch Power Tools
1
6
0
9
92
A 01F | (10.1.13)
Montage
Akku laden
Benutzen Sie nur die auf der Zubehörseite aufgeführten
Ladegeräte.
Nur diese Ladegeräte sind auf den bei Ihrem
Elektrowerkzeug verwendeten Li-Ionen-Akku abgestimmt.
Hinweis:
Der Akku wird teilgeladen ausgeliefert. Um die volle
Leistung des Akkus zu gewährleisten, laden Sie vor dem ers-
ten Einsatz den Akku vollständig im Ladegerät auf.
Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne
die Lebensdauer zu verkürzen. Eine Unterbrechung des Lade-
vorganges schädigt den Akku nicht.
Der Li-Ionen-Akku ist durch die „Electronic Cell Protection
(ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku
wird das Elektrowerkzeug durch eine Schutzschaltung abge-
schaltet: Das Einsatzwerkzeug bewegt sich nicht mehr.
Drücken Sie nach dem automatischen Abschalten des
Elektrowerkzeuges nicht weiter auf den Ein-/Ausschal-
ter.
Der Akku kann beschädigt werden.
Der Akku ist mit einer NTC-Temperaturüberwachung ausge-
stattet, welche ein Aufladen nur im Temperaturbereich zwi-
schen 0 °C und 45 °C zulässt. Dadurch wird eine hohe Akku-
Lebensdauer erreicht.
Beachten Sie die Hinweise zur Entsorgung.
Akku entnehmen
Der Akku
5
verfügt über zwei Verriegelungsstufen, die verhin-
dern sollen, dass der Akku beim unbeabsichtigten Drücken
der Akku-Entriegelungstaste
6
herausfällt. Solange der Akku
im Elektrowerkzeug eingesetzt ist, wird er durch eine Feder in
Position gehalten.
Zur Entnahme des Akkus
5
drücken Sie die Entriegelungstas-
te
6
und ziehen den Akku nach vorn aus dem Elektrowerk-
zeug.
Wenden Sie dabei keine Gewalt an.
Akku-Ladezustandsanzeige (siehe Bild A)
Die drei grünen LEDs der Akku-Ladezustandsanzeige
24
zei-
gen den Ladezustand des Akkus
5
an. Aus Sicherheitsgrün-
den ist die Abfrage des Ladezustands nur bei Stillstand des
Elektrowerkzeuges möglich.
Drücken Sie die Taste
23
, um den Ladezustand anzuzeigen.
Dies ist auch bei abgenommenem Akku
5
möglich.
Leuchtet nach dem Drücken der Taste
23
keine LED, ist der
Akku defekt und muss ausgetauscht werden.
Schutzvorrichtungen montieren
Nehmen Sie den Akku vor allen Arbeiten am Elektro-
werkzeug (z.B. Wartung, Werkzeugwechsel etc.) so-
wie bei dessen Transport und Aufbewahrung aus dem
Elektrowerkzeug.
Bei unbeabsichtigtem Betätigen des
Ein-/Ausschalters besteht Verletzungsgefahr.
Hinweis:
Nach Bruch der Schleifscheibe während des Betrie-
bes oder bei Beschädigung der Aufnahmevorrichtungen an der
Schutzhaube/am Elektrowerkzeug, muss das Elektrowerkzeug
umgehend an den Kundendienst geschickt werden, Anschriften
siehe Abschnitt „Kundendienst und Anwendungsberatung“.
Schutzhaube zum Schleifen
Setzen Sie die Schutzhaube
10
auf
den Spindelhals. Passen Sie die Po-
sition der Schutzhaube
10
den Er-
fordernissen des Arbeitsganges an.
Arretieren Sie die Schutzhaube
10
durch Festziehen der Feststell-
schraube
9
mit dem Innensechs-
kantschlüssel
4
.
Stellen Sie die Schutzhaube 10 so ein, dass ein Funken-
flug in Richtung des Bedieners verhindert wird.
Hinweis:
Die Codiernocken an der Schutzhaube
10
stellen
sicher, dass nur eine zum Elektrowerkzeug passende Schutz-
haube montiert werden kann.
Schutzhaube zum Trennen
Verwenden Sie beim Trennen mit gebundenen Schleif-
mitteln immer die Schutzhaube zum Trennen 16.
Sorgen Sie beim Trennen in Stein für eine ausreichende
Staubabsaugung.
Die Schutzhaube zum Trennen
16
wird wie die Schutzhaube
zum Schleifen
10
montiert.
Absaughaube zum Trennen mit Führungsschlitten
Die Absaughaube zum Trennen mit Führungsschlitten
26
wird
wie die Schutzhaube zum Schleifen
10
montiert.
Zusatzgriff
Verwenden Sie Ihr Elektrowerkzeug nur mit dem
Zusatzgriff 7.
Schrauben Sie den Zusatzgriff
7
abhängig von der Arbeitswei-
se rechts oder links am Getriebekopf ein.
Handschutz
Montieren Sie für Arbeiten mit dem Gummischleifteller
19 oder mit der Topfbürste/Scheibenbürste/Fächer-
schleifscheibe immer den Handschutz 18.
Befestigen Sie den Handschutz
18
mit dem Zusatzgriff
7
.
LED
Kapazität
Dauerlicht 3 x Grün
2
/3
Dauerlicht
2
x Grün
1/3
Dauerlicht 1 x Grün
<1/3
Blinklicht 1 x Grün
Reserve
OBJ_BUCH-1102-005.book Page 11 Thursday, January 10, 2013 11:03 AM
12
| Deutsch
1
6
0
9
92
A 01F | (10.1.13)
Bosch Power Tools
Schleifwerkzeuge montieren
Nehmen Sie den Akku vor allen Arbeiten am Elektro-
werkzeug (z.B. Wartung, Werkzeugwechsel etc.) so-
wie bei dessen Transport und Aufbewahrung aus dem
Elektrowerkzeug.
Bei unbeabsichtigtem Betätigen des
Ein-/Ausschalters besteht Verletzungsgefahr.
Fassen Sie Schleif- und Trennscheiben nicht an, bevor
sie abgekühlt sind.
Die Scheiben werden beim Arbeiten
sehr heiß.
Reinigen Sie die Schleifspindel
8
und alle zu montierenden
Teile.
Drücken Sie zum Festspannen und Lösen der Schleifwerkzeu-
ge die Spindel-Arretiertaste
2
, um die Schleifspindel festzu-
stellen.
Betätigen Sie die Spindel-Arretiertaste nur bei stillste-
hender Schleifspindel.
Das Elektrowerkzeug kann sonst
beschädigt werden.
Schleif-/Trennscheibe
Beachten Sie die Abmessungen der Schleifwerkzeuge. Der
Lochdurchmesser muss zum Aufnahmeflansch passen. Ver-
wenden Sie keine Adapter oder Reduzierstücke.
Achten Sie bei der Verwendung von Diamant-Trennscheiben
darauf, dass der Drehrichtungspfeil auf der Diamant-Trenn-
scheibe und die Drehrichtung des Elektrowerkzeuges (siehe
Drehrichtungspfeil auf dem Getriebekopf) übereinstimmen.
Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.
Zum Befestigen der Schleif-/Trennscheibe schrauben Sie die
Spannmutter
13
auf und spannen diese mit dem Zweiloch-
schlüssel, siehe Abschnitt „Schnellspannmutter“.
Überprüfen Sie nach der Montage des Schleifwerkzeu-
ges vor dem Einschalten, ob das Schleifwerkzeug kor-
rekt montiert ist und sich frei drehen kann. Stellen Sie
sicher, dass das Schleifwerkzeug nicht an der Schutz-
haube oder anderen Teilen streift.
Im Aufnahmeflansch
11
ist um den Zen-
trierbund ein Kunststoffteil (O-Ring)
eingesetzt.
Fehlt der O-Ring oder ist
er beschädigt,
muss der Aufnahme-
flansch
11
vor der Weiterverwendung
unbedingt ersetzt werden.
Fächerschleifscheibe
Montieren Sie für Arbeiten mit der Fächerschleif-
scheibe immer den Handschutz 18.
Gummi-Schleifteller
Montieren Sie für Arbeiten mit dem Gummischleiftel-
ler 19 immer den Handschutz 18.
Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.
Schrauben Sie die Rundmutter
21
auf und spannen Sie diese
mit dem Zweilochschlüssel.
Topfbürste/Scheibenbürste
Montieren Sie für Arbeiten mit der Topfbürste oder
Scheibenbürste immer den Handschutz 18.
Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.
Die Topfbürste/Scheibenbürste muss sich so weit auf die
Schleifspindel schrauben lassen, dass sie am Schleifspindel-
flansch am Ende des Schleifspindelgewindes fest anliegt.
Spannen Sie die Topfbürste/Scheibenbürste mit einem Gabel-
schlüssel fest.

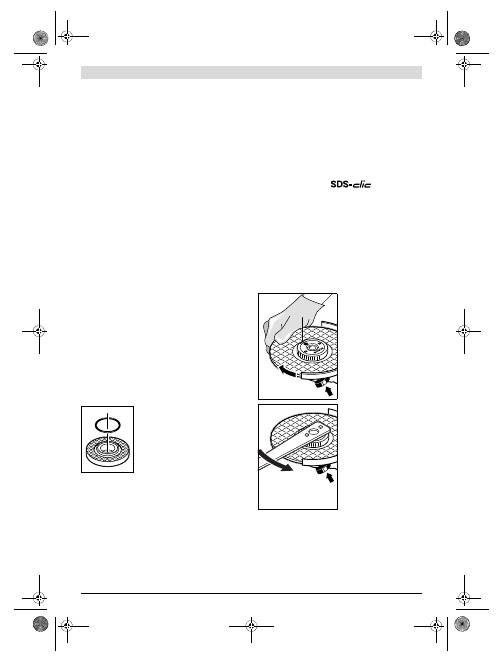

Schnellspannmutter
Zum einfachen Schleifwerkzeugwechsel ohne die Verwen-
dung weiterer Werkzeuge können Sie anstatt der Spannmut-
ter
13
die Schnellspannmutter
14
verwenden.
Die Schnellspannmutter 14 darf nur für Schleif- oder
Trennscheiben verwendet werden.
Verwenden Sie nur eine einwandfreie, unbeschädigte
Schnellspannmutter 14.
Achten Sie beim Aufschrauben darauf, dass die be-
schriftete Seite der Schnellspannmutter 14 nicht zur
Schleifscheibe zeigt; der Pfeil muss auf die Indexmarke
28 zeigen.
Drücken Sie die Spindel-Ar-
retiertaste
2
, um die Schleif-
spindel festzustellen. Um die
Schnellspannmutter festzu-
ziehen, drehen Sie die
Schleifscheibe kräftig im Uhr-
zeigersinn.
Eine ordnungsgemäß befes-
tigte, unbeschädigte Schnell-
spannmutter können Sie
durch Drehen des Rändelrin-
ges entgegen dem Uhrzeiger-
sinn von Hand lösen.
Lösen Sie eine festsitzende
Schnellspannmutter nie mit
einer Zange, sondern ver-
wenden Sie den Zweiloch-
schlüssel.
Setzen Sie den
Zweilochschlüssel wie im Bild
gezeigt an.
Zulässige Schleifwerkzeuge
Sie können alle in dieser Betriebsanleitung genannten
Schleifwerkzeuge verwenden.
Die zulässige Drehzahl [min
-1
] bzw. Umfangsgeschwindigkeit
[m/s] der verwendeten Schleifwerkzeuge muss den Angaben
in der nachfolgenden Tabelle mindestens entsprechen.
28
OBJ_BUCH-1102-005.book Page 12 Thursday, January 10, 2013 11:03 AM
Deutsch |
13
Bosch Power Tools
1
6
0
9
92
A 01F | (10.1.13)
Beachten Sie deshalb die zulässige
Drehzahl bzw. Umfangs-
geschwindigkeit
auf dem Etikett des Schleifwerkzeuges.
Getriebekopf drehen
Nehmen Sie den Akku vor allen Arbeiten am Elektro-
werkzeug (z.B. Wartung, Werkzeugwechsel etc.) so-
wie bei dessen Transport und Aufbewahrung aus dem
Elektrowerkzeug.
Bei unbeabsichtigtem Betätigen des
Ein-/Ausschalters besteht Verletzungsgefahr.
Sie können den Getriebe-
kopf in
9
0°-Schritten
drehen. Dadurch kann
der Ein-/Ausschalter für
besondere Arbeitsfälle in
eine günstigere Handha-
bungsposition gebracht
werden, z.B. für Links-
händer.
Drehen Sie die 4 Schrau-
ben ganz heraus.
Schwenken Sie den Ge-
triebekopf vorsichtig
und ohne vom Gehäuse abzunehmen
in die neue Position. Ziehen Sie die 4 Schrauben wieder fest.
Staub-/Späneabsaugung
Stäube von Materialien wie bleihaltigem Anstrich, einigen
Holzarten, Mineralien und Metall können gesundheitsschäd-
lich sein. Berühren oder Einatmen der Stäube können allergi-
sche Reaktionen und/oder Atemwegserkrankungen des Be-
nutzers oder in der Nähe befindlicher Personen hervorrufen.
Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als
krebserzeugend, besonders in Verbindung mit Zusatzstof-
fen zur Holzbehandlung (Chromat, Holzschutzmittel). As-
besthaltiges Material darf nur von Fachleuten bearbeitet
werden.
– Sorgen Sie für gute Belüftung des Arbeitsplatzes.
– Es wird empfohlen, eine Atemschutzmaske mit Filter-
klasse P
2
zu tragen.
Beachten Sie in Ihrem Land gültige Vorschriften für die zu
bearbeitenden Materialien.
Vermeiden Sie Staubansammlungen am Arbeitsplatz.
Stäube können sich leicht entzünden.
Betrieb
Inbetriebnahme
Akku einsetzen
Verwenden Sie nur original Bosch Li-Ionen-Akkus mit
der auf dem Typenschild Ihres Elektrowerkzeugs ange-
gebenen Spannung.
Der Gebrauch von anderen Akkus
kann zu Verletzungen und Brandgefahr führen.
Schieben Sie den geladenen Akku
5
von vorn in den Fuß des
Elektrowerkzeugs hinein, bis der Akku sicher verriegelt ist.
Ein-/Ausschalten
Schieben Sie zur
Inbetriebnahme
des Elektrowerkzeuges
den Ein-/Ausschalter
3
nach vorn.
Zum
Feststellen
des Ein-/Ausschalters
3
drücken Sie den
Ein-/Ausschalter
3
vorn herunter, bis er einrastet.
Um das Elektrowerkzeug
auszuschalten
, lassen Sie den Ein-/
Ausschalter
3
los bzw. wenn er arretiert ist, drücken Sie den
Ein-/Ausschalter
3
kurz hinten herunter und lassen ihn dann
los.
Um Energie zu sparen, schalten Sie das Elektrowerkzeug nur
ein, wenn Sie es benutzen.
Überprüfen Sie die Schleifwerkzeuge vor dem Gebrauch.
Das Schleifwerkzeug muss einwandfrei montiert sein
und sich frei drehen können. Führen Sie einen Probelauf
von mindestens 1 Minute ohne Belastung durch. Ver-
wenden Sie keine beschädigten, unrunden oder vibrie-
renden Schleifwerkzeuge.
Beschädigte Schleifwerkzeuge
können zerbersten und Verletzungen verursachen.
Arbeitshinweise
Vorsicht beim Schlitzen in tragende Wände, siehe Ab-
schnitt „Hinweise zur Statik“.
Spannen Sie das Werkstück ein, sofern es nicht durch
sein Eigengewicht sicher liegt.
Belasten Sie das Elektrowerkzeug nicht so stark, dass
es zum Stillstand kommt.
Lassen Sie das Elektrowerkzeug nach starker Belas-
tung noch einige Minuten im Leerlauf laufen, um das
Einsatzwerkzeug abzukühlen.
Fassen Sie Schleif- und Trennscheiben nicht an, bevor
sie abgekühlt sind.
Die Scheiben werden beim Arbeiten
sehr heiß.
Benutzen Sie das Elektrowerkzeug nicht mit einem
Trennschleifständer.
Wird das Elektrowerkzeug elektrostatisch aufgeladen, schal-
tet die eingebaute Elektronik das Elektrowerkzeug ab. Drü-
cken Sie den Ein-/Ausschalter
3
erneut, um das Elektrowerk-
zeug wieder in Betrieb zu nehmen.
Schruppschleifen
Verwenden Sie niemals Trennscheiben zum Schrupp-
schleifen.
Mit einem Anstellwinkel von 30° bis 40° erhalten Sie beim
Schruppschleifen das beste Arbeitsergebnis. Bewegen Sie
das Elektrowerkzeug mit mäßigem Druck hin und her. Da-
durch wird das Werkstück nicht zu heiß, verfärbt sich nicht,
und es gibt keine Rillen.
max.
[mm]
[mm]
D
b
d
[min
-1
]
[m/s]
115
1
2
5
6
6
22
,
2
22
,
2
10000
10000
80
80
115
1
2
5
–
–
–
–
10000
10000
80
80
75
30
M 14
10000
45
b
d
D
D
D
b
d
OBJ_BUCH-1102-005.book Page 13 Thursday, January 10, 2013 11:03 AM
14
| Deutsch
1
6
0
9
92
A 01F | (10.1.13)
Bosch Power Tools
Fächerschleifscheibe
Mit der Fächerschleifscheibe (Zubehör) können Sie auch
gewölbte Oberflächen und Profile bearbeiten.
Fächerschleifscheiben haben eine wesentlich längere Lebens-
dauer, geringere Geräuschpegel und niedrigere Schleiftempe-
raturen als herkömmliche Schleifscheiben.
Trennen von Metall
Verwenden Sie beim Trennen mit gebundenen Schleif-
mitteln immer die Schutzhaube zum Trennen 16.
Arbeiten Sie beim Trennschleifen mit mäßigem, dem zu bear-
beitenden Material angepassten Vorschub. Üben Sie keinen
Druck auf die Trennscheibe aus, verkanten oder oszillieren
Sie nicht.
Bremsen Sie auslaufende Trennscheiben nicht durch seitli-
ches Gegendrücken ab.
Das Elektrowerkzeug
muss stets im Gegenlauf
geführt werden. Es be-
steht sonst die Gefahr,
dass es
unkontrolliert
aus dem Schnitt ge-
drückt wird.
Beim Trennen von Profi-
len und Vierkantrohren
setzen Sie am besten am
kleinsten Querschnitt
an.
Trennen von Stein
Sorgen Sie beim Trennen in Stein für eine ausreichende
Staubabsaugung.
Tragen Sie eine Staubschutzmaske.
Das Elektrowerkzeug darf nur für Trockenschnitt/
Trockenschliff verwendet werden.
Verwenden Sie zum Trennen von Stein am besten eine Dia-
mant-Trennscheibe.
Bei Verwendung der Absaughaube zum Trennen mit Führungs-
schlitten
26
muss der Staubsauger zum Absaugen von Stein-
staub zugelassen sein. Bosch bietet geeignete Staubsauger an.
Schalten Sie das Elek-
trowerkzeug ein und set-
zen Sie es mit dem vor-
deren Teil des
Führungsschlittens auf
das Werkstück. Schie-
ben Sie das Elektro-
werkzeug mit mäßigem,
dem zu bearbeitenden
Material angepasstem
Vorschub.
Beim Trennen besonders harter Werkstoffe, z.B. Beton mit
hohem Kieselgehalt, kann die Diamant-Trennscheibe überhit-
zen und dadurch beschädigt werden. Ein mit der Diamant-
Trennscheibe umlaufender Funkenkranz weist deutlich dar-
auf hin.
Unterbrechen Sie in diesem Fall den Trennvorgang und lassen
Sie die Diamant-Trennscheibe im Leerlauf bei höchster Dreh-
zahl kurze Zeit laufen, um sie abzukühlen.
Merklich nachlassender Arbeitsfortschritt und ein umlaufender
Funkenkranz sind Anzeichen für eine stumpf gewordene Dia-
mant-Trennscheibe. Sie können diese durch kurze Schnitte in
abrasivem Material, z.B. Kalksandstein, wieder schärfen.
Hinweise zur Statik
Schlitze in tragenden Wänden unterliegen der Norm
DIN 1053 Teil 1 oder länderspezifischen Festlegungen.
Diese Vorschriften sind unbedingt einzuhalten. Ziehen Sie vor
Arbeitsbeginn den verantwortlichen Statiker, Architekten
oder die zuständige Bauleitung zurate.
Hinweise für den optimalen Umgang mit dem Akku
Schützen Sie den Akku vor Feuchtigkeit und Wasser.
Lagern Sie den Akku nur im Temperaturbereich von 0 °C bis
50 °C. Lassen Sie den Akku z.B. im Sommer nicht im Auto lie-
gen.
Reinigen Sie gelegentlich die Lüftungsschlitze des Akkus mit
einem weichen, sauberen und trockenen Pinsel.
Eine wesentlich verkürzte Betriebszeit nach der Aufladung
zeigt an, dass der Akku verbraucht ist und ersetzt werden
muss.
Beachten Sie die Hinweise zur Entsorgung.
Wartung und Service
Wartung und Reinigung
Nehmen Sie den Akku vor allen Arbeiten am Elektro-
werkzeug (z.B. Wartung, Werkzeugwechsel etc.) so-
wie bei dessen Transport und Aufbewahrung aus dem
Elektrowerkzeug.
Bei unbeabsichtigtem Betätigen des
Ein-/Ausschalters besteht Verletzungsgefahr.
Halten Sie das Elektrowerkzeug und die Lüftungs-
schlitze sauber, um gut und sicher zu arbeiten.
Lagern und behandeln Sie das Zubehör sorgfältig.
Sollte das Elektrowerkzeug trotz sorgfältiger Herstellungs-
und Prüfverfahren einmal ausfallen, ist die Reparatur von ei-
ner autorisierten Kundendienststelle für Bosch-Elektrowerk-
zeuge ausführen zu lassen.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen
bitte unbedingt die 10-stellige Sachnummer laut Typenschild
des Elektrowerkzeuges an.
Kundendienst und Anwendungsberatung
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und
Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-
zeichnungen und Informationen zu Ersatzteilen finden Sie
auch unter:
www.bosch-pt.com
Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei
Fragen zu unseren Produkten und deren Zubehör.
www.powertool-portal.de
, das Internetportal für Hand-
werker und Heimwerker.
OBJ_BUCH-1102-005.book Page 14 Thursday, January 10, 2013 11:03 AM
