Upute za sigurnost
Opće upute za sigurnost za električne alate
Treba pročitati sve napomene o si-
gurnosti i upute.
Ako se ne bi pošti-
vale napomene o sigurnosti i upute to bi moglo uzrokovati
strujni udar, požar i/ili teške ozljede.
Sačuvajte sve napomene o sigurnosti i upute za buduću
primjenu.
U daljnjem tekstu korišten pojam „Električni alat“ odnosi se na
električne alate s priključkom na električnu mrežu (s mrežnim
kabelom) i na električne alate s napajanjem iz aku baterije
(bez mrežnog kabela).
Sigurnost na radnom mjestu
Održavajte vaše radno mjesto čistim i dobro osvijetlje-
nim.
Nered ili neosvijetljeno radno mjesto mogu uzrokova-
ti nezgode.
Ne radite s električnim alatom u okolini ugroženoj ek-
splozijom, u kojoj se nalaze zapaljive tekućine, plinovi
ili prašina.
Električni alati proizvode iskre koje mogu zapa-
liti prašinu ili pare.
Tijekom uporabe električnog alata djecu i ostale osobe
držite dalje od mjesta rada.
U slučaju skretanja pozorno-
sti mogli bi izgubiti kontrolu nad uređajem.
Električna sigurnost
Priključni utikač električnog alata mora odgovarati
utičnici. Na utikaču se ni na koji način ne smiju izvoditi
izmjene. Ne koristite adapterski utikač zajedno sa za-
štitno uzemljenim električnim alatom.
Utikač na kojem
nisu vršene izmjene i odgovarajuća utičnica smanjuju opa-
snost od strujnog udara.
Izbjegavajte dodir tijela s uzemljenim površinama, kao
što su cijevi, radijatori, štednjaci i hladnjaci.
Postoji po-
većana opasnost od električnog udara ako bi vaše tijelo bi-
lo uzemljeno.
Uređaj držite dalje od kiše ili vlage.
Prodiranje vode u
električni alat povećava opasnost od strujnog udara.
Ne zloupotrebljavajte priključni kabel za nošenje, vje-
šanje električnog alata ili za izvlačenje utikača iz mrež-
ne utičnice. Priključni kabel držite dalje od izvora topli-
ne, ulja, oštrih rubova ili pomičnih dijelova uređaja.
Oštećen ili usukan priključni kabel povećava opasnost od
strujnog udara.
Ako sa električnim alatom radite na otvorenom, koristi-
te samo produžni kabel koji je prikladan za uporabu na
otvorenom.
Primjena produžnog kabela prikladnog za rad
na otvorenom smanjuje opasnost od strujnog udara.
Ako se ne može izbjeći uporaba električnog alata u vlaž-
noj okolini, koristite zaštitnu sklopku struje kvara.
Pri-
mjenom zaštitne sklopke struje kvara izbjegava se opa-
snost od električnog udara.
Sigurnost ljudi
Budite pažljivi, pazite što činite i postupajte oprezno
kod rada s električnim alatom. Ne koristite električni
alat ako ste umorni ili pod utjecajem droga, alkohola ili
lijekova.
Trenutak nepažnje kod uporabe električnog alata
može uzrokovati teške ozljede.
Nosite osobnu zaštitnu opremu i uvijek nosite zaštitne
naočale.
Nošenje osobne zaštitne opreme, kao što je ma-
ska za prašinu, sigurnosna obuća koja ne kliže, zaštitna ka-
ciga ili štitnik za sluh, ovisno od vrste i primjene električnog
alata, smanjuje opasnost od ozljeda.
Izbjegavajte nehotično puštanje u rad. Prije nego što
ćete utaknuti utikač u utičnicu i/ili staviti aku-bateriju,
provjerite je li električni alat isključen.
Ako kod nošenja
električnog alata imate prst na prekidaču ili se uključen
uređaj priključi na električno napajanje, to može dovesti do
nezgoda.
Prije uključivanja električnog alata uklonite alate za
podešavanje ili vijčani ključ.
Alat ili ključ koji se nalazi u
rotirajućem dijelu uređaja može dovesti do nezgoda.
Izbjegavajte neuobičajene položaje tijela. Zauzmite si-
guran i stabilan položaj tijela i u svakom trenutku odr-
žavajte ravnotežu.
Na taj način možete električni alat bo-
lje kontrolirati u neočekivanim situacijama.
Nosite prikladnu odjeću. Ne nosite široku odjeću ili na-
kit. Kosu, odjeću i rukavice držite dalje od pomičnih
dijelova.
Nepričvršćenu odjeću, dugu kosu ili nakit mogu
zahvatiti pomični dijelovi.
Ako se mogu montirati naprave za usisavanje i hvatanje
prašine, provjerite da li su iste priključene i da li se mo-
gu ispravno koristiti.
Primjena naprave za usisavanje mo-
že smanjiti ugroženost od prašine.
Brižljiva uporaba i ophođenje s električnim alatima
Ne preopterećujte uređaj. Za vaš rad koristite za to
predviđen električni alat.
S odgovarajućim električnim
alatom radit ćete bolje i sigurnije u navedenom području
učinka.
Ne koristite električni alat čiji je prekidač neispravan.
Električni alat koji se više ne može uključivati i isključivati
opasan je i mora se popraviti.
Izvucite utikač iz mrežne utičnice i/ili izvadite aku-ba-
teriju prije podešavanja uređaja, zamjene pribora ili
odlaganja uređaja.
Ovim mjerama opreza izbjeći će se ne-
hotično pokretanje električnog alata.
Električni alat koji ne koristite spremite izvan dosega
djece. Ne dopustite rad s uređajem osobama koje nisu s
njim upoznate ili koje nisu pročitale ove upute.
Električ-
ni alati su opasni ako s njima rade neiskusne osobe.
UPOZORENJE
OBJ_BUCH-1102-005.book Page 227 Thursday, January 10, 2013 11:03 AM
228
| Hrvatski
1
6
0
9
92
A 01F | (10.1.13)
Bosch Power Tools
Održavajte električni alat s pažnjom. Kontrolirajte da li
pomični dijelovi uređaja besprijekorno rade i da nisu
zaglavljeni, da li su dijelovi polomljeni ili tako oštećeni
da se ne može osigurati funkcija električnog alata. Prije
primjene ove oštećene dijelove treba popraviti.
Mnoge
nezgode imaju svoj uzrok u slabo održavanim električnim
alatima.
Rezne alate održavajte oštrim i čistim.
Pažljivo održava-
ni rezni alati s oštrim oštricama manje će se zaglaviti i lakše
se s njima radi.
Električni alat, pribor, radne alate, itd. koristite prema
ovim uputama i na način kako je to propisano za pose-
ban tip uređaja. Kod toga uzmite u obzir radne uvjete i
izvođene radove.
Uporaba električnih alata za druge pri-
mjene nego što je to predviđeno, može dovesti do opasnih
situacija.
Brižljivo ophođenje i uporaba akumulatorskih alata
Aku-bateriju punite samo u punjačima koje preporuču-
je proizvođač.
Za punjač koji je predviđen za jednu odre-
đenu vrstu aku-baterije, postoji opasnost od požara ako bi
se koristio s drugom aku-baterijom.
U električnim alatima koristite samo za to predviđenu
aku-bateriju.
Uporaba drugih aku-baterija može dovesti
do ozljeda i opasnosti od požara.
Nekorištene aku-baterije držite dalje od uredskih spa-
jalica, kovanica, ključeva, čavala, vijaka ili drugih sit-
nih metalnih predmeta koji bi mogli uzrokovati premo-
šćenje kontakata.
Kratki spoj između kontakata aku-bate-
rije može imati za posljedicu opekline ili požar.
Kod pogrešne primjene iz aku-baterije može isteći te-
kućina. Izbjegavajte kontakt s ovom tekućinom. Kod
slučajnog kontakta ugroženo mjesto treba isprati vo-
dom. Ako bi ova tekućina dospjela u oči, zatražite po-
moć liječnika.
Istekla tekućina iz aku-baterije može dove-
sti do nadražaja kože ili opeklina.
Servisiranje
Popravak vašeg električnog alata prepustite samo kva-
lificiranom stručnom osoblju ovlaštenog servisa i samo
s originalnim rezervnim dijelovima.
Na taj će se način
osigurati da ostane sačuvana sigurnost uređaja.
Upute za sigurnost za kutnu brusilicu
Zajedničke napomene upozorenja za brušenje brusilica-
ma, brušenje brusnim papirom, radove sa čeličnim četka-
ma i rezanje brusnim pločama
Ovaj električni alat treba koristiti kao brusilicu sa bru-
snom pločom, brusilicu sa brusnim papirom, brusilicu
sa čeličnom četkom i kao brusilicu za rezanje brusnom
pločom. Trebate se pridržavati svih napomena upozo-
renja, uputa, slika i podataka, koje ste dobili sa elek-
tričnim alatom.
Ako se ne bi pridržavali slijedećih uputa,
moglo bi doći do strujnog udara, požara i/ili teških ozljeda.
Ovaj električni alat nije prikladan za poliranje.
Primjene
za koje električni alat nije predviđen mogu uzrokovati ugro-
žavanje i ozljede.
Ne koristite pribor koji proizvođač nije posebno predvi-
dio i preporučio za ovaj električni alat.
Sama činjenica
da se pribor može pričvrstiti na vaš električni alat, ne jamči
sigurnu primjenu.
Dopušteni broj okretaja električnog alata mora biti ba-
rem toliko visok kao maksimalni broj okretaja naveden
na električnom alatu.
Pribor koji se vrti brže nego što je
do dopušteno, mogao bi se polomiti i razletjeti.
Vanjski promjer i debljina radnog alata moraju odgova-
rati dimenzijama vašeg električnog alata.
Pogrešno di-
menzionirani električni alati ne mogu se dovoljno zaštititi ili
kontrolirati.
Radni alati s navojnim umetkom moraju točno odgova-
rati navoju brusnog vretena. Za radne alate koji se
montiraju pomoću prirubnice, promjer perforacije rad-
nog alata mora odgovarati promjeru stezanja prirubni-
ce.
Radni alati koji se ne pričvršćuju točno na električni
alat, okreću se nejednolično, jako vibriraju i mogu dovesti
do gubitka kontrole nad električnim alatom.
Ne koristite oštećene radne alate. Prije svake primjene
kontrolirajte radne alate, kao što su brusne ploče na
odlamanje komadića i pukotine, brusne tanjure na pu-
kotine, trošenje ili veću istrošenost, čelične četke na
oslobođene ili odlomljene žice. Ako bi električni alat ili
radni alat pao, provjerite da li je oštećen ili koristite ne-
oštećeni radni alat. Kada koristite ili kontrolirate radni
alat, osobe koje se nalaze blizu držite izvan ravnine ro-
tirajućeg radnog alata i ostavite električni alat da se
jednu minutu vrti sa maksimalnim brojem okretaja.
Oštećeni radni alati najčešće se lome u vrijeme ovakvih is-
pitivanja.
Nosite osobnu zaštitnu opremu. Ovisno od primjene ko-
ristite masku za zaštitu lica i zaštitne naočale. Ukoliko
je to potrebno, nosite masku za zaštitu od prašine, štit-
nike za sluh, zaštitne rukavice ili specijalne pregače,
koje će vas zaštititi od sitnih čestica od brušenja i mate-
rijala.
Oči treba zaštiti od letećih stranih tijela koja nastaju
kod različitih primjena. Zaštitne maske protiv prašine ili za
disanje moraju profiltrirati prašinu nastalu kod primjene.
Ako ste dulje vrijeme izloženi buci, mogao bi vam se pogor-
šati sluh.
Ako radite sa drugim osobama, pazite na siguran raz-
mak do njihovog radnog područja. Svatko tko stupi u
radno područje mora nositi osobnu zaštitnu opremu.
Odlomljeni komadići izratka ili odlomljeni radni alati mogu
odletjeti i uzrokovati ozljede i izvan neposrednog radnog
područja.
Uređaj držite samo na izoliranim površinama zahvata
kod izvođenja radova gdje radni alat može zahvatiti
skrivene električne kablove.
Kontakt sa kabelom pod na-
ponom može i metalne dijelove uređaja staviti pod napon i
dovesti do strujnog udara.
Električni alat nikada ne odlažite prije nego što se radni
alat potpuno zaustavi.
Rotirajući radni alat mogao bi do-
dirnuti površinu odlaganja, zbog čega bi mogli izgubiti kon-
trolu nad električnim alatom.
OBJ_BUCH-1102-005.book Page 228 Thursday, January 10, 2013 11:03 AM
Hrvatski |
229
Bosch Power Tools
1
6
0
9
92
A 01F | (10.1.13)
Ne dopustite da električni alat radi dok ga nosite.
Roti-
rajući radni alat bi slučajnim kontaktom mogao zahvatiti va-
šu odjeću, a radni alat bi vas mogao ozlijediti.
Redovito čistite otvore za hlađenje vašeg električnog
alata.
Ventilator motora uvlači prašinu u kućište električ-
nog alata, a veliko nakupljanje metalne prašine može uzro-
kovati električne opasnosti.
Električni alat ne koristite blizu zapaljivih materijala.
Iskre bi mogle zapaliti ove materijale.
Ne koristite radne alate koji zahtijevaju tekuća rashlad-
na sredstva.
Primjena vode ili ostalih tekućih rashladnih
sredstava može dovesti do električnog udara.
Povratni udar i odgovarajuće upute upozorenja
Povratni udar je iznenadna reakcija zbog radnog alata koji se
je zaglavio ili blokirao, kao što su brusilice, brusni tanjuri, če-
lične četke itd. Zaglavljivanje ili blokiranje dovodi do naglog
zaustavljanja rotirajućeg radnog alata. Zbog toga će se ne-
kontrolirani električni alat ubrzati u smjeru suprotnom od
smjera rotacije radnog alata na mjestu blokiranja.
Ako bi se npr. brusna ploča zaglavila ili blokirala u izratku, ta-
da rub brusne ploče koja je zarezala u izradak može odlomiti
brusnu ploču ili uzrokovati povratni udar. Brusna ploča se
kod toga pomiče prema osobi koja rukuje električnim alatom
ili od nje, ovisno od smjera rotacije brusne ploče na mjestu
blokiranja. Kod toga se brusne ploče mogu i odlomiti.
Povratni udar je posljedica pogrešne ili neispravne uporabe
električnog alata. On se može spriječiti prikladnim mjerama
opreza, kao što su dolje opisane.
Električni alat držite čvrsto i vaše tijelo i ruke dovedite
u položaj u kojem možete preuzeti sile povratnog uda-
ra. Ukoliko postoji koristite uvijek dodatnu ručku, kako
bi imali najveću moguću kontrolu nad silama povratnog
udara ili momentima reakcije kod rada električnog ala-
ta.
Osoba koja rukuje električnim alatom može prikladnim
mjerama opreza ovladati povratnim udarom ili silama reak-
cije.
Vaše ruke nikada ne stavljajte blizu rotirajućeg radnog
alata.
Radni alat se kod povratnog udara može pomaknuti
preko vaših ruku.
Vašim tijelom izbjegavajte područja u kojim se električ-
ni alat pomiče kod povratnog udara.
Povratni udar poti-
skuje električni alat u smjeru suprotnom od pomicanja bru-
sne ploče na mjestu blokiranja.
Posebno opreznim radom u području uglova, oštrih ru-
bova, itd. spriječit ćete da se radni alat odbaci od izrat-
ka i da se u njemu ukliješti.
Rotirajući radni alat kada se
odbije na uglovima ili oštrim rubovima, sklon je uklještenju.
To uzrokuje gubitak kontrole nad radnim alatom ili povratni
udar.
Ne koristite lančane ili nazubljene listove pile.
Takvi
radni alati često uzrokuju povratni udar ili gubitak kontrole
nad električnim alatom.
Posebne upute upozorenja za brušenje i rezanje brusnom
pločom
Koristite isključivo brusna tijela odobrena za električni
alat i štitnik predviđen za ova brusna tijela.
Brusna tijela
koja nisu predviđena za ovaj električni alat ne mogu se do-
voljno zaštititi i nesigurna su.
Brusne ploče s udubljenim središnjim dijelom moraju
se tako montirati da njihova površina brušenja ne nad-
visuje ravninu ruba štitnika.
Ne može se zadovoljavajuće
zaštititi nestručno montirana brusna ploča koja strši iznad
ravnine ruba štitnika.
Štitnik mora biti sigurno montiran na električnom alatu
i u svrhu maksimalne sigurnosti tako namješten da se
osoba koja radi s kutnom brusilicom zaštiti od najsitni-
jih komadića brusne ploče.
Štitnik pomaže da se osoba
koja radi s kutnom brusilicom zaštiti od odlomljenih koma-
dića, slučajnog kontakta s brusnom pločom, kao i od iskre-
nja, zapaljenja odjeće.
Brusna tijela se smiju koristiti samo za preporučene
mogućnosti primjene. Npr.: ne brusite nikada sa boč-
nom površinom brusne ploče za rezanje.
Brusne ploče
za rezanje predviđene su za rezanje materijala sa rubom
ploče. Bočnim djelovanjem na ova brusna tijela one se mo-
gu polomiti.
Za brusne ploče koje ste odabrali koristite uvijek neo-
štećene stezne prirubnice odgovarajuće veličine i obli-
ka.
Prikladne prirubnice služe za stezanje brusnih ploča i
tako smanjuju opasnost od loma brusnih ploča. Prirubnice
za brusne ploče za rezanje mogu se razlikovati od prirubni-
ca za ostale brusne ploče.
Ne koristite istrošene brusne ploče velikih električnih
alata.
Brusne ploče za velike električne alate nisu predvi-
đene za veće brojeve okretaja manjih električnih alata i mo-
gu puknuti.
Ostale upute upozorenja za brusne ploče za rezanje
Izbjegavajte blokiranje brusnih ploča za rezanje ili pre-
veliki pritisak. Ne izvodite prekomjerno duboke rezo-
ve.
Preopterećenje brusnih ploča za rezanje povećava nji-
hovo naprezanje i sklonost skošenja iz vertikalnog položaja
ili blokiranja i time mogućnost povratnog udara ili loma
brusne ploče.
Izbjegavajte područja ispred i iza rotirajuće brusne plo-
če.
Ako brusnu ploču za rezanje u izratku pomičete dalje od
sebe, u slučaju povratnog udara električni alat sa rotiraju-
ćom pločom bi se mogao izravno odbaciti na vas.
Ukoliko bi se brusna ploča za rezanje ukliještila ili vi
prekidate rad, isključite električni alat i držite ga mir-
no, sve dok se brusna ploča ne zaustavi. Ne pokušavaj-
te nikada brusnu ploču koja se još vrti vaditi iz reza, jer
bi inače moglo doći do povratnog udara.
Ustanovite i ot-
klonite uzrok uklještenja.
Ne uključujte ponovno električni alat sve dok se brusna
ploča za rezanje nalazi zarezana u izratku. Prije nego
što oprezno nastavite sa rezanjem, ostavite da brusna
ploča za rezanje prvo postigne svoj puni broj okretaja.
Inače bi se brusna ploča mogla zaglaviti, odskočiti iz izratka
ili uzrokovati povratni udar.
Podložite ploče ili velike izratke, kako bi se izbjegla
opasnost povratnog udara od ukliještene brusne ploče
za rezanje.
Veliki izraci se mogu prognuti pod djelovanjem
svoje vlastite težine. Izradak se mora osloniti na obje stra-
ne, i to kako u blizini brusne ploče za rezanje, tako i na ru-
bu.
OBJ_BUCH-1102-005.book Page 229 Thursday, January 10, 2013 11:03 AM
230
| Hrvatski
1
6
0
9
92
A 01F | (10.1.13)
Bosch Power Tools
Budite posebno oprezni kod zarezivanja postojećih zi-
dova ili na drugim nevidljivim područjima.
Brusna ploča
za rezanje koja je zarezala plinske ili vodovodne cijevi, elek-
trične vodove ili ostale objekte, može uzrokovati povratni
udar.
Posebne upute upozorenja za brušenje brusnim papirom
Ne koristite predimenzionirane brusne listove, nego se
pridržavajte podataka proizvođača za veličine brusnih
listova.
Brusni listovi koji strše izvan brusnih tanjura mogu
uzrokovati ozljede i dovesti do blokiranja, trganja brusnih
listova ili do povratnog udara.
Posebne upute upozorenja za radove sa čeličnim četkama
Obratite pozornost da čelične četke i tijekom uobičaje-
ne uporabe gube komadiće žica. Ne preopterećujte ove
žice prekomjernim pritiskanjem.
Odletjeli komadići žica
mogu vrlo lako probiti tanku odjeću u/ili kožu.
Kada se preporučuje korištenje štitnika, treba spriječi-
ti dodirivanje štitnika i čelične četke.
Tanjuraste i lonča-
ste četke mogu zbog pritiska i centrifugalne sile povećati
svoj promjer.
Dodatne upute upozorenja
Nosite zaštitne naočale.
Primijenite prikladan uređaj za traženje kako bi se pro-
našli skriveni opskrbni vodovi ili zatražite pomoć lokal-
nog distributera.
Kontakt s električnim vodovima može
dovesti do požara i električnog udara. Oštećenje plinske ci-
jevi može dovesti do eksplozije. Probijanje vodovodne cije-
vi uzrokuje materijalne štete.
Ne dirajte brusnu ploču za brušenje i brusnu ploču za
rezanje prije nego što se ohladi.
Brusne ploče se pri radu
jako zagriju.
Osigurajte izradak.
Izradak stegnut pomoću stezne na-
prave ili škripca sigurnije će se držati nego s vašom rukom.
Ne otvarajte aku-bateriju.
Postoji opasnost od kratkog
spoja.
Zaštitite aku-bateriju od izvora topline, npr. i od
trajnog Sunčevog zračenja, vatre, vode i vlage.
Inače postoji opasnost od eksplozije.
Kod oštećenja i nestručne uporabe aku-baterije mogu
se pojaviti pare. Dovedite svježi zrak i u slučaju poteš-
koća zatražite pomoć liječnika.
Pare mogu nadražiti diš-
ne putove.
Aku-bateriju koristite samo u spoju sa vašim Bosch
električnim alatom.
Samo tako će se aku-baterija zaštititi
od opasnog preopterećenja.
Koristite originalne Bosch aku-baterije sa naponom na-
vedenim na tipskoj pločici vašeg električnog alata.
Kod
uporabe drugih aku-baterija, npr. imitacija, dorađenih aku-
baterija ili baterija drugih proizvođača, postoji opasnost od
ozljeda kao i materijalnih šteta zbog eksplodiranih aku-ba-
terija.
Opis proizvoda i radova
Treba pročitati sve napomene o sigurnosti i
upute.
Ako se ne bi poštivale napomene o si-
gurnosti i upute to bi moglo uzrokovati strujni
udar, požar i/ili teške ozljede.
Molimo otvorite preklopnu stranicu sa prikazom uređaja i dr-
žite ovu stranicu otvorenom dok čitate upute za uporabu.
Uporaba za određenu namjenu
Električni alat je predviđen za rezanje, grubu obradu i obradu
četkom metala i kamena, bez primjene vode.
Za rezanje sa kompozitnim brusnim sredstvima mora se kori-
stiti specijalni štitnik za rezanje.
Kod rezanja kamena treba osigurati zadovoljavajuće usisava-
nje prašine.
Sa dopuštenim brusnim alatima električni alat se može kori-
stiti za brušenje brusnim papirom.
Prikazani dijelovi uređaja
Numeriranje prikazanih dijelova odnosi se na prikaz električ-
nog alata na stranici sa slikama.
1
Strelica smjera rotacije na kućištu
2
Tipka za utvrđivanje vretena
3
Prekidač za uključivanje/isključivanje
4
Inbus ključ
5
Aku-baterija*
6
Tipka za deblokadu aku-baterije*
7
Dodatna ručka (izolirana površina zahvata)
8
Brusno vreteno
9
Vijak za učvršćenje štitnika
10
Štitnik za brušenje
11
Stezna prirubnica sa O-prstenom
12
Brusna ploča*
13
Stezna matica
14
Brzostežuća matica
*
15
Lončasti brus za tvrde metale*
16
Štitnik za rezanje*
17
Brusna ploča za rezanje*
18
Štitnik za ruke*
19
Gumeni brusni tanjur*
20
Brusni list*
21
Okrugla matica*
22
Lončasta četka*
23
Tipka za pokazivanje stanja napunjenosti aku-baterije*
24
Pokazivač stanja napunjenosti aku-baterije*
25
Ručka (izolirana površina zahvata)
26
Usisna hauba za rezanje sa vodilicama *
27
Dijamantna ploča za rezanje*
*Prikazan ili opisan pribor ne pripada standardnom opsegu isporu-
ke. Potpuni pribor možete naći u našem programu pribora.
OBJ_BUCH-1102-005.book Page 230 Thursday, January 10, 2013 11:03 AM
Hrvatski |
231
Bosch Power Tools
1
6
0
9
92
A 01F | (10.1.13)
Tehnički podaci
Informacije o buci i vibracijama
Izmjerene vrijednosti za buku određene su prema EN
6
0745.
Prag buke uređaja vrednovan s A iznosi obično: prag zvučnog
tlaka 8
2
dB(A); prag učinka buke
9
3 dB(A). Nesigurnost
K=3 dB.
Nosite štitnike za sluh!
Ukupne vrijednosti vibracija a
h
(vektorski zbor u tri smjera) i
nesigurnost K određeni su prema EN
6
0745:
Površinsko brušenje (grubo brušenje): a
h
=
6
,0 m/s
2
,
K=1,5 m/s
2
,
Brušenje sa brusnom pločom: a
h
=
2
,5 m/s
2
, K=1,5 m/s
2
.
Prag vibracija naveden u ovim uputama izmjeren je postup-
kom mjerenja propisanom u EN
6
0745 i može se primijeniti
za međusobnu usporedbu električnih alata. Prikladan je i za
privremenu procjenu opterećenja od vibracija.
Navedeni prag vibracija predstavlja glavne primjene električ-
nog alata. Ako se ustvari električni alat koristi za druge primje-
ne sa radnim alatima koji odstupaju od navedenih ili se nedo-
voljno održavaju, prag vibracija može odstupati. Na taj se na-
čin može osjetno povećati opterećenje od vibracija tijekom či-
tavog vremenskog perioda rada.
Za točnu procjenu opterećenja od vibracija trebaju se uzeti u
obzir i vremena u kojima je uređaj isključen, ili doduše radi ali
stvarno nije u primjeni. Na taj se način može osjetno smanjiti
opterećenje od vibracija tijekom čitavog vremenskog perioda
rada.
Prije djelovanja vibracija utvrdite dodatne mjere sigurnosti za
zaštitu korisnika, kao npr.: održavanje električnog alata i rad-
nih alata, kao i organiziranje radnih operacija.
Izjava o usklađenosti
Izjavljujemo uz punu odgovornost da je ovaj proizvod opisan u
„Tehnički podaci“ usklađen sa slijedećim normama ili norma-
tivnim dokumentima: EN
6
0745, prema odredbama smjerni-
ca
2
011/
6
5/EU,
2
004/108/EZ,
2
00
6
/4
2
/EZ.
Tehnička dokumentacija (
2
00
6
/4
2
/EZ) može se dobiti kod:
Robert Bosch GmbH, PT/ETM
9
,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 04.1
2
.
2
01
2
Montaža
Punjenje aku-baterije
Koristite samo punjače navedene na stranici sa pribo-
rom.
Samo su ovi punjači prilagođeni Li-ionskoj aku-bate-
riji koja se koristi u vašem električnom alatu.
Napomena:
Aku-baterija se isporučuje djelomično napunje-
na. Kako bi se zajamčio puni učinak aku-baterije, prije prve
uporabe aku-baterije, napunite je do kraja u punjaču.
Li-ionska aku-baterija može se u svakom trenutku puniti, bez
skraćenja njenog vijeka trajanja. Prekid u procesu punjenja
neće oštetiti aku-bateriju.
Li-ionska aku-baterija je „Electronic Cell Protection (ECP)“ za-
štitom zaštićena od dubinskog pražnjenja. Kada se aku-bate-
rija isprazni, električni alat će se isključiti preko zaštitnog sklo-
pa: radni alat se više neće vrtjeti.
Nakon automatskog isključivanja električnog alata ne
pritišćite dalje na prekidač za uključivanje/isključiva-
nje.
Aku-baterija bi se mogla oštetiti.
Aku-baterija je opremljena s NTC kontrolom temperature koja
dopušta punjenje samo u području temperatura između 0 °C
i 45 °C. Na taj će se način postići dugi vijek trajanja aku-bate-
rije.
Pridržavajte se uputa za zbrinjavanje u otpad.
Vađenje aku-baterije
Aku-baterija
5
raspolaže sa dva stupnja blokiranja koji trebaju
spriječiti da aku-baterija ispadne van kod nehotičnog pritiska
na tipku
6
za deblokiranje aku-baterije. Čim se aku-baterija
stavi u električni alat, ona će se pomoću opruge zadržati u
određenom položaju.
Za vađenje aku-baterije
5
pritisnite tipku za deblokiranje
6
i
izvucite aku-bateriju prema naprijed iz električnog alata.
Kod
toga ne koristite silu.
Kutna brusilica
GWS 18 V-LI
GWS 18-125 V-LI
Kataloški br.
3
6
01 J3A 300
3
6
01 J3A 301
Nazivni napon
V=
18
18
Nazivni broj okretaja
min
-1
10000
10000
Max. promjer brusne ploče
mm
115
1
2
5
Navoj brusnog vretena
M 14
M 14
Max. dužina navoja brusnog vretena
mm
22
22
Težina odgovara EPTA-Procedure 01/
2
003
kg
2
,1/
2
,3*
2
,1/
2
,3*
* ovisno od korištene aku-baterije
Dr. Egbert Schneider
Senior Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ETM
9
OBJ_BUCH-1102-005.book Page 231 Thursday, January 10, 2013 11:03 AM
232
| Hrvatski
1
6
0
9
92
A 01F | (10.1.13)
Bosch Power Tools
Pokazivač stanja napunjenosti aku-baterije
(vidjeti sliku A)
Tri zelene LED pokazivača stanja napunjenosti
24
aku-bateri-
je pokazuju stanje napunjenosti aku-baterije
5
. Iz razloga si-
gurnosti je pokazivanje stanja napunjenosti moguće samo u
stanju mirovanja električnog alata.
Pritisnite tipku
23
za pokazivanje stanja napunjenosti. To je
moguće i kod izvađene aku-baterije
5
.
Ako se nakon pritiska na tipku
23
ne upali LED, znači da je
aku-baterija neispravna i mora se zamijeniti.
Montaža zaštitnih naprava
Prije svih radova na električnom alatu (npr. održava-
nje, zamjena alata, itd.), kao i kod njegovog transporta
i spremanja, aku-bateriju treba izvaditi iz električnog
alata.
Kod nehotičnog aktiviranja prekidača za uključiva-
nje/isključivanje postoji opasnost od ozljeda.
Napomena:
Nakon loma brusne ploče tijekom rada ili u sluča-
ju oštećenja steznih naprava na štitniku/na električnom alatu,
električni alat se mora neodložno poslati u servis na adresu iz
poglavlja „Servisiranje i savjetovanje o primjeni“.
Štitnik za brušenje
Stavite štitnik
10
na rukavac vrete-
na. Prilagodite položaj štitnika
10
potrebama radne operacije. Bloki-
rajte štitnik
10
stezanjem vijka za
blokiranje
9
inbus ključem
4
.
Montirajte štitnik 10 tako da se spriječi letanje iskri u
smjeru osobe koja radi sa električnim alatom.
Napomena:
Kodirni izdanak na štitniku
10
osigurava da se
može montirati samo jedan štitnik koji odgovara električnom
alatu.
Štitnik za rezanje
Kod rezanja sa kompozitnim brusnim sredstvima za re-
zanje koristite uvijek štitnik za rezanje 16.
Kod rezanja kamena treba osigurati zadovoljavajuće
odsisavanje prašine.
Štitnik za rezanje
16
se ugrađuje kao i štitnik za brušenje
10
.
Usisna hauba za rezanje sa vodilicama
Usisna hauba za rezanje sa vodilicama
26
montira se kao štit-
nik za brušenje
10
.
Dodatna ručka
Vaš električni alat koristite samo s dodatnom ručkom
7.
Dodatnu ručku
7
uvijte na glavu prijenosnika desno ili lijevo,
ovisno od načina rada.
Zaštita ruku
Za radove sa gumenim brusnim tanjurom 19 ili sa lon-
častom četkom/pločastom četkom/lepezastom bru-
snom pločom uvijek montirajte štitnik za ruke 18.
Štitnik za ruke
18
pričvrstite sa dodatnom ručkom
7
.
Montaža brusnih alata
Prije svih radova na električnom alatu (npr. održava-
nje, zamjena alata, itd.), kao i kod njegovog transporta
i spremanja, aku-bateriju treba izvaditi iz električnog
alata.
Kod nehotičnog aktiviranja prekidača za uključiva-
nje/isključivanje postoji opasnost od ozljeda.
Ne dirajte brusnu ploču za brušenje i brusnu ploču za
rezanje prije nego što se ohladi.
Brusne ploče se pri radu
jako zagriju.
Očistite brusno vreteno
8
i sve dijelove koje treba montirati.
Za stezanje i otpuštanje brusnih alata, za utvrđivanje brusnog
vretena pritisnite tipku za utvrđivanje vretena
2
.
Tipku za utvrđivanje vretena pritisnite samo dok bru-
sno vreteno miruje.
Električni alat bi se inače mogao ošte-
titi.
Brusne ploče/Brusne ploče za rezanje

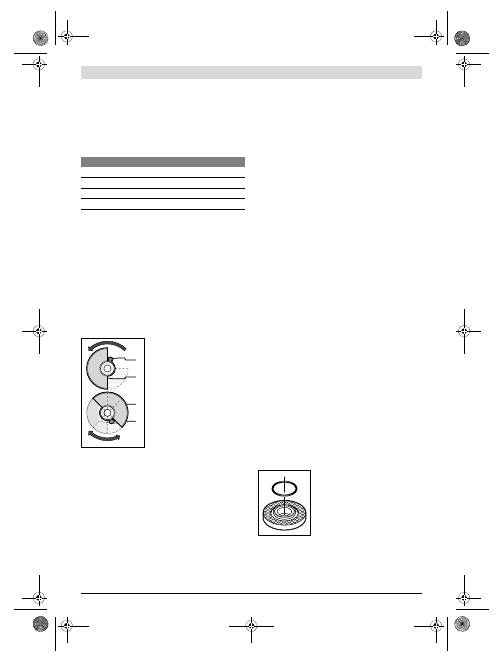

Pazite na dimenzije brusnih alata. Promjer otvora mora odgo-
varati steznoj prirubnici. Ne koristite adapter ili redukcijski
element.
Kod primjene dijamantnih ploča za rezanje pazite da se poklo-
pi strelica smjera rotacije na dijamantnoj ploči za rezanje sa
smjerom rotacije električnog alata (vidjeti smjer rotacije na
glavi prijenosnika).
Redoslijed montaže je vidljiv na stranici sa slikama.
Za pričvršćenje brusne ploče/ploče za rezanje navrnite steznu
maticu
13
i stegnite je sa račvastim ključem, vidjeti poglavlje,
vidjeti poglavlje „Brzostežuća matica“.
Nakon montaže brusnog alata, prije uključivanja pro-
vjerite da li je brusni alat ispravno montiran i da li se
može slobodno okretati. Brusna ploča ne smije strugati
po štitniku ili nekim drugim dijelovima.
U steznoj prirubnici
11
oko naslona za
centriranje ugrađen je plastični dio (O-
prsten).
Ako O-prsten nedostaje ili je
oštećen,
prije daljnje primjene, stezna
prirubnica
11
se mora neizostavno za-
mijeniti.
Lepezasta brusna ploča
Za radove sa lepezastom brusnom pločom montirajte
uvijek štitnik za ruke 18.
LED
Kapacitet
Stalno svjetli 3 x zelena
2
/3
Stalno svjetli
2
x zelena
1/3
Stalno svjetli 1 x zelena
<1/3
Treperavo svjetlo 1 x zeleno
Rezerva
OBJ_BUCH-1102-005.book Page 232 Thursday, January 10, 2013 11:03 AM
Hrvatski |
233
Bosch Power Tools
1
6
0
9
92
A 01F | (10.1.13)
Gumeni brusni tanjur
Za radove sa gumenim brusnim tanjurom 19 montirajte
uvijek štitnik za ruke 18.
Redoslijed montaže je vidljiv na stranici sa slikama.
Navrnite okruglu maticu
21
i stegnite je račvastim ključem.
Lončaste četke/pločaste četke
Za radove sa lončastom četkom ili pločastom četkom
uvijek ugradite štitnik za ruke 18.
Redoslijed montaže je vidljiv na stranici sa slikama.
Lončaste četke/pločaste četke moraju se toliko navrnuti na
brusno vreteno da naliježu na prirubnicu brusnog vretena, na
kraju navoja brusnog vretena. Lončastu četku/pločastu četku
stegnite sa viljuškastim ključem.

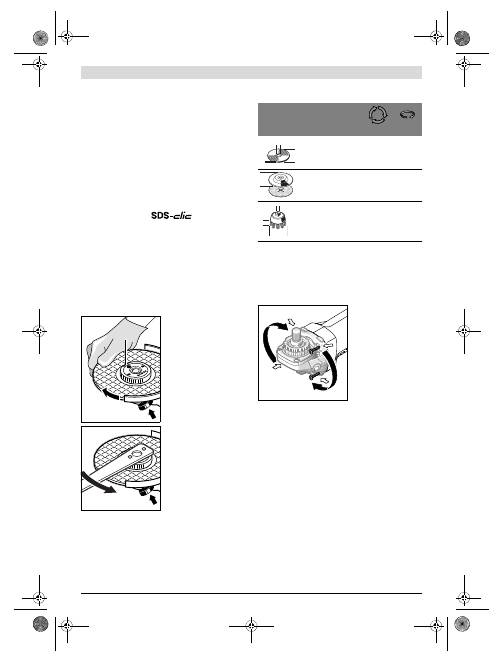

Brzostežuća matica
Za jednostavnu zamjenu brusnog alata bez primjene daljnjeg
alata, možete umjesto stezne matice
13
primijeniti brzostežu-
ću maticu
14
.
Brzostežuća matica 14 smije se koristiti samo za bru-
sne ploče ili ploče za rezanje.
Koristite samo besprijekornu, neoštećenu brzostežuću
maticu 14.
Kod navrtanja pazite da strana brzostežuće matice 14
sa oznakom ne bude okrenuta na stranu brusne ploče;
strelica mora biti okrenuta prema indeks znaku 28.
Za zaustavljanje vretena priti-
snite tipku za uglavljivanje
vretena
2
. Za stezanje brzo-
stežuće matice okrenite bru-
snu ploču snažno u smjeru ka-
zaljke na satu.
Propisno pričvršćenu neošte-
ćenu brzostežuću maticu mo-
žete otpustiti okretanjem na-
reckanog prstena u smjeru
suprotnom od kazaljke na sa-
tu.
Brzostežuću maticu koja
čvrsto sjedi ne otpuštajte
nikada sa kliještima, nego
za to koristite račvasti
ključ.
Račvasti ključ stavite
kako je prikazano na slici.
Dopušteni brusni alati
Možete koristiti sve brusne alate spomenute u ovim uputama
za uporabu.
Dopušten broj okretaja [min
-1
], odnosno obodna brzina
[m/s] korištenog brusnog alata mora barem odgovarati poda-
cima u donjoj tablici.
Zbog toga se pridržavajte dopuštenog
broja okretaja, odno-
sno obodne brzine
sa naljepnice brusnog alata.
Okretanje glave prijenosnika
Prije svih radova na električnom alatu (npr. održava-
nje, zamjena alata, itd.), kao i kod njegovog transporta
i spremanja, aku-bateriju treba izvaditi iz električnog
alata.
Kod nehotičnog aktiviranja prekidača za uključiva-
nje/isključivanje postoji opasnost od ozljeda.
Glavu prijenosnika može-
te zakrenuti u koracima
od
9
0°. Na taj se način
prekidač za uključiva-
nje/isključivanje za po-
sebne radne slučajeve
može dovesti u najpovolj-
niji položaj za rukovanje,
npr. za ljevake.
Do kraja odvijte 4 vijka.
Oprezno zakrenite glavu
prijenosnika i prebacite
je u novi položaj
bez skidanja sa kućišta
. Ponovno stegnite
4 vijka.
Usisavanje prašine/strugotina
Prašina od materijala kao što su premazi sa sadržajem olo-
va, neke vrste drva, mineralnih materijala i metala, može
biti štetna za zdravlje. Dodirivanje ili udisanje prašine mo-
že uzrokovati alergijske reakcije i/ili oboljenja dišnih puto-
va korisnika električnog alata ili osoba koje se nalaze u bli-
zini.
Određena vrsta prašine, kao što je npr. prašina od hrasto-
vine ili bukve smatra se kancerogenom, posebno u kombi-
naciji sa dodatnim tvarima za obradu drva (kromat, zaštit-
na sredstva za drvo). Materijal koji sadrži azbest smiju
obrađivati samo stručne osobe.
– Osigurajte dobru ventilaciju radnog mjesta.
– Preporučuje se uporaba zaštitne maske sa filterom kla-
se P
2
.
Pridržavajte se važećih propisa za obrađivane materijale.
Izbjegavajte nakupljanje prašine na radnom mjestu.
Prašina se može lako zapaliti.
28
max.
[mm]
[mm]
D
b
d
[min
-1
]
[m/s]
115
1
2
5
6
6
22
,
2
22
,
2
10000
10000
80
80
115
1
2
5
–
–
–
–
10000
10000
80
80
75
30
M 14
10000
45
b
d
D
D
D
b
d
OBJ_BUCH-1102-005.book Page 233 Thursday, January 10, 2013 11:03 AM
234
| Hrvatski
1
6
0
9
92
A 01F | (10.1.13)
Bosch Power Tools
Rad
Puštanje u rad
Stavljanje aku-baterije
Koristite samo originalne Bosch Li-ionske aku-baterije,
sa naponom navedenim na tipskoj pločici vašeg elek-
tričnog alata.
Uporaba drugih aku-baterija može dovesti
do ozljeda i opasnosti od požara.
Uvucite napunjenu aku-bateriju
5
sa prednje strane u podnožje
električnog alata, sve dok se aku-baterija sigurno ne blokira.
Uključivanje/isključivanje
Za
puštanje u rad
električnog alata, prekidač za uključiva-
nje/isključivanje
3
pomaknite prema naprijed.
Za
utvrđivanje
prekidača za uključivanje/isključivanje
3
, pre-
kidač za uključivanje/isključivanje
3
pritisnite prema naprijed
i dolje, dok ne preskoči.
Za
isključivanje
električnog alata otpustite prekidač za uklju-
čivanje/isključivanje
3
, odnosno ako je aretiran, pritisnite na
kratko prekidač za uključivanje/isključivanje
3
straga prema
dolje i zatim ga otpustite.
Za štednju električne energije, električni alat uključite samo
ako ćete ga koristiti.
Prije uporabe kontrolirajte brusni alat. Brusni alat mo-
ra biti besprijekorno montiran i mora se moći slobodno
okretati. Provedite probni rad od najmanje 1 minute,
bez opterećenja. Ne koristite oštećene neoštećene, ne-
okrugle ili vibrirajuće brusne alate.
Oštećeni brusni alati
mogu se rasprsnuti.
Upute za rad
Oprez kod prorezivanja proreza u nosivim zidovima, vi-
djeti poglavlje „Napomene za statiku“.
Stegnite izradak ukoliko on ne leži sigurno pod djelova-
njem vlastite težine.
Električni alat ne opterećujte toliko jako da se zaustavi
pod opterećenjem.
Nakon većeg opterećenja električni alat ostavite još
nekoliko minuta da se vrti pri praznom hodu, kako bi se
radni alat ohladio.
Ne dirajte brusnu ploču za brušenje i brusnu ploču za
rezanje prije nego što se ohladi.
Brusne ploče se pri radu
jako zagriju.
Električni alat ne koristite sa stalkom za rezanje bru-
snim pločama.
Ako bi se električni alat elektrostatički nabio, ugrađena elek-
tronika će isključiti električni alat. Za ponovno puštanje u rad
električnog alata, pritisnite prekidač za uključivanje/isključi-
vanje
3
.
Gruba obrada brušenjem
Ne koristite nikada brusne ploče za rezanje za grubo
brušenje.
Sa postavnim kutom od 30° do 40° dobit ćete kod grubog
brušenja najbolji radni rezultat. Električni alat pomičite uz
umjereni pritisak amo-tamo. Na taj se način izradak neće za-
grijati, neće promijeniti boju i neće na njemu ostati brazde.
Lepezasta brusna ploča
Sa lepezastom brusnom pločom (pribor) možete obrađivati i
zaobljene površine i profile.
Lepezaste brusne ploče imaju bitno dulji vijek trajanja, stvara-
ju manju buku i manje se zagrijavaju kod brušenja, u odnosu
na uobičajene brusne ploče.
Rezanje metala
Kod rezanja sa kompozitnim brusnim sredstvima za re-
zanje koristite uvijek štitnik za rezanje 16.
Kod rezanja brusnim pločama za rezanje treba raditi sa umje-
renim posmakom prilagođenim materijalu. Ne djelujte nika-
kvim pritiskom na brusnu ploču za rezanje niti oscilirajte.
Brusnu ploču za rezanje koja se inercijski zaustavlja ne kočite
bočnim pritiskom.
Električni alat mora se
uvijek voditi protuhod-
no. Međutim postoji
opasnost da se
nekon-
trolirano
istisne iz reza.
Kod rezanja profila i če-
tverokutnih cijevi najbo-
lje je da stavite na naj-
manji presjek.
Rezanje kamena
Kod rezanja kamena treba osigurati zadovoljavajuće
odsisavanje prašine.
Nosite zaštitnu masku protiv prašine.
Električni alat se smije koristiti samo za suho reza-
nje/suho brušenje.
Za rezanje kamena najbolje je koristiti dijamantne ploče za re-
zanje.
Kod primjene usisne haube za rezanje sa vodilicama
26
, mora
se koristiti odobreni usisavač za usisavanje prašine kamena.
Bosch za to nudi prikladne usisavače prašine.
Uključite električni alat i
stavite ga na izradak sa
prednjim dijelom vodili-
ca. Pomičite električni
alat sa umjerenim po-
smakom prilagođenim
obrađivanom materija-
lu.
Kod rezanja posebno tvrdih materijala, npr. betona sa velikim
sadržajem šljunka, dijamantna ploča za rezanje bi se mogla
pregrijati i zbog toga oštetiti. Na to ukazuje vijenac iskri koji se
okreće sa dijamantnom pločom za rezanje.
OBJ_BUCH-1102-005.book Page 234 Thursday, January 10, 2013 11:03 AM
