Русский
GWS 18 V-LI
Сертификат о соответствии
No. C-DE.ME77.B.00
9
8
2
Срок действия сертификата о соответствии
по 1
2
.1
2
.
2
017
OOO «Элмаш»
141400, Химки Московской области,
ул. Ленинградская,
29
Сертификаты о соответствии хранятся по адресу:
ООО «Роберт Бош»
ул. Акад. Королева, 13, стр. 5
Россия, 1
29
515, Москва
GWS 18-125 V-LI
Сертификат о соответствии
No. C-DE.ME77.B.00
96
0
Срок действия сертификата о соответствии
по
2
7.11.
2
017
OOO «Элмаш»
141400, Химки Московской области,
ул. Ленинградская,
29
Сертификаты о соответствии хранятся по адресу:
ООО «Роберт Бош»
ул. Акад. Королева, 13, стр. 5
Россия, 1
29
515, Москва
Указания по безопасности
Общие указания по технике безопасности для
электроинструментов
Прочтите все указания и
инструкции по технике
безопасности.
Несоблюдение указаний и инструкций по
технике безопасности может стать причиной поражения
электрическим током, пожара и тяжелых травм.
Сохраняйте эти инструкции и указания для будущего
использования.
Использованное в настоящих инструкциях и указаниях по-
нятие «электроинструмент» распространяется на электро-
инструмент с питанием от сети (с сетевым шнуром) и на
аккумуляторный электроинструмент (без сетевого шну-
ра).
Безопасность рабочего места
Содержите рабочее место в чистоте и хорошо осве-
щенным.
Беспорядок или неосвещенные участки ра-
бочего места могут привести к несчастным случаям.
Не работайте с этим электроинструментом во взры-
воопасном помещении, в котором находятся горю-
чие жидкости, воспламеняющиеся газы или пыль.
Электроинструменты искрят, что может привести к вос-
пламенению пыли или паров.
Во время работы с электроинструментом не допу-
скайте близко к Вашему рабочему месту детей и по-
сторонних лиц.
Отвлекшись, Вы можете потерять
контроль над электроинструментом.
Электробезопасность
Штепсельная вилка электроинструмента должна
подходить к штепсельной розетке. Ни в коем случае
не изменяйте штепсельную вилку. Не применяйте
переходные штекеры для электроинструментов с
защитным заземлением.
Неизмененные штепсель-
ные вилки и подходящие штепсельные розетки сни-
жают риск поражения электротоком.
Предотвращайте телесный контакт с заземленными
поверхностями, как то: с трубами, элементами ото-
пления, кухонными плитами и холодильниками.
При
заземлении Вашего тела повышается риск поражения
электротоком.
Защищайте электроинструмент от дождя и сырости.
Проникновение воды в электроинструмент повышает
риск поражения электротоком.
Не разрешается использовать шнур не по назначе-
нию, например, для транспортировки или подвески
электроинструмента, или для вытягивания вилки из
штепсельной розетки. Защищайте шнур от воздей-
ствия высоких температур, масла, острых кромок
или подвижных частей электроинструмента.
Повре-
жденный или спутанный шнур повышает риск пораже-
ния электротоком.
При работе с электроинструментом под открытым
небом применяйте пригодные для этого кабели-уд-
линители.
Применение пригодного для работы под от-
крытым небом кабеля-удлинителя снижает риск пора-
жения электротоком.
Если невозможно избежать применения электроин-
струмента в сыром помещении, подключайте элек-
троинструмент через устройство защитного отклю-
чения.
Применение устройства защитного отключения
снижает риск электрического поражения.
Безопасность людей
Будьте внимательными, следите за тем, что Вы де-
лаете, и продуманно начинайте работу с электро-
инструментом. Не пользуйтесь электроинстру-
ментом в усталом состоянии или если Вы нахо-
дитесь в состоянии наркотического или алкогольно-
го опьянения или под воздействием лекарств.
Один
момент невнимательности при работе с электроинстру-
ментом может привести к серьезным травмам.
Применяйте средства индивидуальной защиты и
всегда защитные очки.
Использование средств инди-
видуальной защиты, как то: защитной маски, обуви на
нескользящей подошве, защитного шлема или средств
защиты органов слуха, – в зависимости от вида работы
с электроинструментом снижает риск получения
травм.
Предотвращайте непреднамеренное включение
электроинструмента. Перед подключением
электроинструмента к электропитанию и/или к
аккумулятору убедитесь в выключенном состоянии
электроинструмента.
Удержание пальца на выключа-
теле при транспортировке электроинструмента и под-
ключение к сети питания включенного электроинстру-
мента чревато несчастными случаями.
OBJ_BUCH-1102-005.book Page 168 Thursday, January 10, 2013 11:03 AM
Русский |
169
Bosch Power Tools
1
6
0
9
92
A 01F | (10.1.13)
Убирайте установочный инструмент или гаечные
ключи до включения электроинструмента.
Инстру-
мент или ключ, находящийся во вращающейся части
электроинструмента, может привести к травмам.
Не принимайте неестественное положение корпуса
тела. Всегда занимайте устойчивое положение и со-
храняйте равновесие.
Благодаря этому Вы можете
лучше контролировать электроинструмент в неожидан-
ных ситуациях.
Носите подходящую рабочую одежду. Не носите
широкую одежду и украшения. Держите волосы,
одежду и рукавицы вдали от движущихся частей.
Широкая одежда, украшения или длинные волосы мо-
гут быть затянуты вращающимися частями.
При наличии возможности установки пылеотсасы-
вающих и пылесборных устройств проверяйте их
присоединение и правильное использование.
При-
менение пылеотсоса может снизить опасность, созда-
ваемую пылью.
Применение электроинструмента и обращение с ним
Не перегружайте электроинструмент. Используйте
для Вашей работы предназначенный для этого
электроинструмент.
С подходящим электроинстру-
ментом Вы работаете лучше и надежнее в указанном
диапазоне мощности.
Не работайте с электроинструментом при неисправ-
ном выключателе.
Электроинструмент, который не
поддается включению или выключению, опасен и дол-
жен быть отремонтирован.
До начала наладки электроинструмента, перед за-
меной принадлежностей и прекращением работы
отключайте штепсельную вилку от розетки сети
и/или выньте аккумулятор.
Эта мера предос-
торожности предотвращает непреднамеренное вклю-
чение электроинструмента.
Храните электроинструменты в недоступном для
детей месте. Не разрешайте пользоваться электро-
инструментом лицам, которые не знакомы с ним
или не читали настоящих инструкций.
Электро-
инструменты опасны в руках неопытных лиц.
Тщательно ухаживайте за электроинструментом.
Проверяйте безупречную функцию и ход движу-
щихся частей электроинструмента, отсутствие поло-
мок или повреждений, отрицательно влияющих на
функцию электроинструмента. Поврежденные ча-
сти должны быть отремонтированы до использова-
ния электроинструмента.
Плохое обслуживание элек-
троинструментов является причиной большого числа
несчастных случаев.
Держите режущий инструмент в заточенном и чи-
стом состоянии.
Заботливо ухоженные режущие ин-
струменты с острыми режущими кромками реже закли-
ниваются и их легче вести.
Применяйте электроинструмент, принадлежности,
рабочие инструменты и т.п. в соответствии с настоя-
щими инструкциями. Учитывайте при этом рабочие
условия и выполняемую работу.
Использование
электроинструментов для непредусмотренных работ
может привести к опасным ситуациям.
Применение и обслуживание аккумуляторного инст
румента
Заряжайте аккумуляторы только в зарядных
устройствах, рекомендуемых изготовителем.
За-
рядное устройство, предусмотренное для определен-
ного вида аккумуляторов, может привести к пожарной
опасности при использовании его с другими аккумуля-
торами.
Применяйте в электроинструментах только предус-
мотренные для этого аккумуляторы.
Использование
других аккумуляторов может привести к травмам и по-
жарной опасности.
Защищайте неиспользуемый аккумулятор от канце-
лярских скрепок, монет, ключей, гвоздей, винтов и
других маленьких металлических предметов, кото-
рые могут закоротить полюса.
Короткое замыкание
полюсов аккумулятора может привести к ожогам или
пожару.
При неправильном использовании из аккумулятора
может потечь жидкость. Избегайте соприкоснове-
ния с ней. При случайном контакте промойте соот-
ветствующее место водой. Если эта жидкость попа-
дет в глаза, то дополнительно обратитесь за помо-
щью к врачу.
Вытекающая аккумуляторная жидкость
может привести к раздражению кожи или к ожогам.
Сервис
Ремонт Вашего электроинструмента поручайте
только квалифицированному персоналу и только с
применением оригинальных запасных частей.
Этим
обеспечивается безопасность электроинструмента.
Указания по технике безопасности для
угловых шлифмашин
Общие предупреждающие указания по шлифованию,
шлифованию наждачной бумагой, для работ с прово-
лочными щетками и отрезными шлифовальными кру-
гами
Настоящий электроинструмент предназначен для
применения в качестве машины для шлифования
абразивными кругами, наждачной бумагой, для ра-
бот с проволочной щеткой и в качестве отрезной
шлифовальной машины. Учитывайте все предупре-
ждающие указания, инструкции, иллюстрации и
данные, которые Вы получите с электроинструмен-
том.
Несоблюдение нижеследующих указаний может
привести к поражению электротоком, пожару и/или тя-
желым травмам.
Настоящий электроинструмент не пригоден для по-
лирования.
Выполнение работ, для которых настоя-
щий электроинструмент не предусмотрен, может стать
причиной опасностей и травм.
Не применяйте принадлежности, которые не пред-
усмотрены изготовителем специально для настоя-
щего электроинструмента и не рекомендуются им.
Одна только возможность крепления принадлежно-
стей на Вашем электроинструменте не гарантирует еще
их надежное применение.
OBJ_BUCH-1102-005.book Page 169 Thursday, January 10, 2013 11:03 AM
170
| Русский
1
6
0
9
92
A 01F | (10.1.13)
Bosch Power Tools
Допустимое число оборотов рабочего инструмента
должно быть не менее указанного на электроин-
струменте максимального числа оборотов.
Оснаст-
ка, вращающаяся с большей, чем допустимо скоро-
стью, может разорваться и разлететься в пространстве.
Наружный диаметр и толщина рабочего инструмен-
та должны соответствовать размерам Вашего элек-
троинструмента.
Неправильно соразмеренные рабо-
чие инструменты не могут быть в достаточной степени
защищены и могут выйти из-под контроля.
Сменные рабочие инструменты с резьбой должны
точно подходить к резьбе шлифовального шпинде-
ля. В сменных рабочих инструментах, монтируемых
с помощью фланца, диаметр отверстий рабочего
инструмента должен подходить к диаметру отвер-
стий во фланце.
Сменные рабочие инструменты, кото-
рые не точно крепятся на электроинструменте, враща-
ются неравномерно, очень сильно вибрируют и могут
выйти из-под контроля.
Не применяйте поврежденные рабочие инструмен-
ты. Проверяйте каждый раз перед использованием
рабочие инструменты, как то, шлифовальные кру-
ги, на сколы и трещины, шлифовальные тарелки на
трещины, риски или сильный износ, проволочные
щетки на незакрепленные или поломанные прово-
локи. После проверки и закрепления рабочего ин-
струмента Вы и все находящиеся вблизи лица долж-
ны занять положение за пределами плоскости вра-
щения рабочего инструмента, после чего включите
электроинструмент на одну минуту на максималь-
ное число оборотов.
Поврежденные рабочие инстру-
менты разрываются в большинстве случаев за это вре-
мя контроля.
Применяйте средства индивидуальной защиты. В
зависимости от выполняемой работы применяйте
защитный щиток для лица, защитное средство для
глаз или защитные очки. Насколько уместно, при-
меняйте противопылевой респиратор, средства за-
щиты органов слуха, защитные перчатки или специ-
альный фартук, которые защищают Вас от абразив-
ных частиц и частиц материала.
Глаза должны быть
защищены от летающих в воздухе посторонних частиц,
которые могут образовываться при выполнении раз-
личных работ. Противопылевой респиратор или защит-
ная маска органов дыхания должны задерживать обра-
зующуюся при работе пыль. Продолжительное воздей-
ствие сильного шума может привести к потере слуха.
Следите за тем, чтобы все лица находились на без-
опасном расстоянии от рабочего участка. Каждое
лицо в пределах рабочего участка должно иметь
средства индивидуальной защиты.
Осколки детали
или разорванных рабочих инструментов могут отлететь
в сторону и стать причиной травм также и за пределами
непосредственного рабочего участка.
При выполнении работ, при которых рабочий ин-
струмент может задеть скрытую электропроводку,
всегда держите электроинструмент за изолирован-
ные ручки.
Контакт с находящейся под напряжением
проводкой может заряжать металлические части элек-
троинструмента и приводить к удару электрическим то-
ком.
Никогда не выпускайте электроинструмент из рук,
пока рабочий инструмент полностью не остановит-
ся.
Вращающийся рабочий инструмент может заце-
питься за опорную поверхность и в результате Вы мо-
жете потерять контроль над электроинструментом.
Выключайте электроинструмент при транспорти-
ровке.
Ваша одежда может быть случайно захвачена
вращающимся рабочим инструментом, и рабочий ин-
струмент может нанести Вам травму.
Регулярно очищайте вентиляционные прорези Ва-
шего электроинструмента.
Вентилятор двигателя за-
тягивает пыль в корпус, и большое скопление
металлической пыли может привести к электрической
опасности.
Не пользуйтесь электроинструментом вблизи горю-
чих материалов.
Искры могут воспламенить эти мате-
риалы.
Не применяйте рабочие инструменты, требующие
применение охлаждающих жидкостей.
Применение
воды или других охлаждающих жидкостей может при-
вести к поражению электротоком.
Обратный удар и соответствующие
предупреждающие указания
Обратный удар – это внезапная реакция в результате
заедания или блокирования вращающегося рабочего
инструмента, как то, шлифовального круга, шлифо-
вальной тарелки, проволочной щетки и т.д., ведущая к
резкому останову вращающегося рабочего инструмен-
та. При этом неконтролируемый электроинструмент
ускоряется на месте блокировки против направления
вращения рабочего инструмента.
Если шлифовальный круг заедает или блокируется в за-
готовке, то погруженная в заготовку кромка шлифо-
вального круга может быть зажата и в результате при-
вести к выскакиванию круга из заготовки или к обрат-
ному удару. При этом шлифовальный круг движется на
оператора или от него, в зависимости от направления
вращения круга на месте блокирования. При этом шли-
фовальный круг может поломаться.
Обратный удар является следствием неправильного
использования электроинструмента или ошибки опе-
ратора. Он может быть предотвращен описанными ни-
же мерами предосторожности.
Крепко держите электроинструмент, Ваше тело и
руки должны занять положение, в котором Вы мо-
жете противодействовать обратным силам. При на-
личии, всегда применяйте дополнительную руко-
ятку, чтобы как можно лучше противодействовать
обратным силам или реакционным моментам при
наборе оборотов.
Оператор может подходящими ме-
рами предосторожности противодействовать силам
обратного удара и реакционным силам.
Ваша рука никогда не должна быть вблизи вращаю-
щегося рабочего инструмента.
При обратном ударе
рабочий инструмент может отскочить Вам на руку.
OBJ_BUCH-1102-005.book Page 170 Thursday, January 10, 2013 11:03 AM
Русский |
171
Bosch Power Tools
1
6
0
9
92
A 01F | (10.1.13)
Держитесь в стороне от участка, куда при обратном
ударе будет перемещаться электроинструмент.
Обратный удар перемещает электроинструмент в про-
тивоположном направлении к движению шлифоваль-
ного круга в месте блокирования.
Особенно осторожно работайте на углах, острых
кромках и т.д. Предотвращайте отскок рабочего ин-
струмента от заготовки и его заклинивание.
Враща-
ющийся рабочий инструмент склонен к заклиниванию
на углах, острых кромках и при отскоке. Это вызывает
потерю контроля или обратный удар.
Не применяйте пильные цепи или пильные полотна.
Такие рабочие инструменты часто становятся причи-
ной обратного удара или потери контроля над электро-
инструментом.
Специальные предупреждающие указания по
шлифованию и отрезанию
Применяйте допущенные исключительно для Ваше-
го электроинструмента абразивные инструменты и
предусмотренные для них защитные кожухи.
Абра-
зивные инструменты, не предусмотренные для этого
электроинструмента, не могут быть достаточно закры-
ты и представляют собой опасность.
Изогнутые шлифовальные круги необходимо мон-
тировать таким образом, чтобы их шлифовальная
поверхность не выступала за край защитного кожу-
ха.
Неправильно монтированный шлифовальный круг,
выступающий за край защитного кожуха, не прикрыва-
ется достаточным образом.
Защитный кожух необходимо надежно установить
на электроинструменте и настроить с максималь-
ным уровнем безопасности таким образом, чтобы в
сторону пользователя смотрела как можно мень-
шая часть неприкрытого абразивного инструмента.
Защитный кожух помогает защитить пользователя от
обломков, случайного контакта с абразивным инстру-
ментом и искрами, от которых может воспламениться
одежда.
Абразивные инструменты допускается применять
только для рекомендуемых работ. Например: Ни-
когда не шлифуйте боковой поверхностью отрезно-
го круга.
Отрезные круги предназначены для съема
материала кромкой. Воздействием боковых сил на этот
абразивный инструмент можно сломать его.
Всегда применяйте неповрежденные зажимные
фланцы с правильными размерами и формой для
выбранного Вами шлифовального круга.
Правиль-
ные фланцы являются опорой для шлифовального кру-
га и уменьшают опасность его поломки. Фланцы для от-
резных кругов могут отличаться от фланцев для шли-
фовальных кругов.
Не применяйте изношенные шлифовальные круги
больших электроинструментов.
Шлифовальные кру-
ги для больших электроинструментов изготовлены не
для высоких скоростей вращения маленьких электро-
инструментов, и их может разорвать.
Дополнительные специальные предупреждающие
указания для отрезания шлифовальным кругом
Предотвращайте блокирование отрезного круга и
завышенное усилие прижатия. Не выполняйте
слишком глубокие резы.
Перегрузка отрезного круга
повышает его нагрузку и склонность к перекашиванию
или блокированию и этим возможность обратного уда-
ра или поломки абразивного инструмента.
Избегайте зоны перед и за вращающимся отрезным
кругом.
Если Вы ведете отрезной круг в заготовке от
себя, то в случае обратного удара электроинструмент с
вращающимся кругом может отскочить прямо на Вас.
При заклинивании отрезного круга и при перерыве
в работе выключайте электроинструмент и держите
его спокойно и неподвижно до остановки круга. Ни-
когда не пытайтесь вынуть еще вращающийся от-
резной круг из разреза, так как это может привести
к обратному удару.
Установите и устраните причину
заклинивания.
Не включайте повторно электроинструмент, пока
абразивный инструмент находится в заготовке.
Дайте отрезному кругу развить полное число оборо-
тов, перед тем как Вы осторожно продолжите реза-
ние.
В противном случае круг может заесть, он может
выскочить из обрабатываемой заготовки и привести к
обратному удару.
Плиты или большие заготовки должны быть надеж-
но подперты, чтобы снизить опасность обратного
удара при заклинивании отрезного круга.
Большие
заготовки могут прогибаться под собственным весом.
Заготовка должна опираться с обеих сторон, как вбли-
зи разреза, так и по краям.
Будьте особенно осторожны при выполнении раз-
резов в стенах или других местах, куда нельзя за-
глянуть.
Погружающийся отрезной круг может при по-
падании на газопровод или водопровод, электриче-
скую проводку или другие объекты привести к обратно-
му удару.
Специальные предупреждающие указания для
шлифования наждачной бумагой
Не применяйте шлифовальную шкурку размером
больше нужного, а руководствуйтесь указаниями
изготовителя относительно размеров шлифоваль-
ной шкурки.
Шлифовальная шкурка, выступающая за
край шлифовальной тарелки, может стать причиной
травм и заклинивания, может порваться или привести к
обратному удару.
Особые предупреждающие указания для работ с
проволочными щетками
Учитывайте, что проволочные щетки теряют прово-
локи также и при нормальной работе. Не перегру-
жайте проволоки чрезмерным усилием прижатия.
Отлетающие куски проволоки могут легко проникнуть
через тонкую одежу и/или кожу.
OBJ_BUCH-1102-005.book Page 171 Thursday, January 10, 2013 11:03 AM
172
| Русский
1
6
0
9
92
A 01F | (10.1.13)
Bosch Power Tools
Если для работы рекомендуется использовать за-
щитный кожух, то исключайте соприкосновение
проволочной щетки с кожухом.
Тарельчатые и ча-
шечные щетки могут увеличивать свой диаметр под
действием усилия прижатия и центрифугальных сил.
Дополнительные предупредительные указания
Используйте защитные очки.
Применяйте соответствующие металлоискатели
для нахождения скрытых систем электро-, газо- и
водоснабжения или обращайтесь за справкой в
местное предприятие коммунального снабжения.
Контакт с электропроводкой может привести к пожару
и поражению электротоком. Повреждение газопрово-
да может привести к взрыву. Повреждение водопрово-
да ведет к нанесению материального ущерба.
Не прикасайтесь к шлифовальным и отрезным кру-
гам, пока они не остынут.
Круги очень нагреваются во
время работы.
Закрепляйте заготовку.
Заготовка, установленная в
зажимное приспособление или в тиски, удерживается
более надежно, чем в Вашей руке.
Не вскрывайте аккумулятор.
При этом возникает опа-
сность короткого замыкания.
Защищайте аккумуляторную батарею от вы-
соких температур, напр., от длительного на-
гревания на солнце, от огня, воды и влаги.
Су-
ществует опасность взрыва.
При повреждении и ненадлежащем использовании
аккумулятора может выделиться газ. Обеспечьте
приток свежего воздуха и при возникновении жа-
лоб обратитесь к врачу.
Газы могут вызвать раздра-
жение дыхательных путей.
Используйте аккумулятор только совместно с Ва-
шим электроинструментом фирмы Bosch.
Только так
аккумулятор защищен от опасной перегрузки.
Используйте только оригинальные аккумулятор-
ные батареи Bosch с напряжением, указанным на
заводской табличке электроинструмента.
Исполь-
зование других аккумуляторных батарей, напр., подде-
лок, восстановленных аккумуляторных батарей или ак-
кумуляторных батарей других производителей, чрева-
то опасностью травм и материального ущерба в резуль-
тате взрыва.
Описание продукта и услуг
Прочтите все указания и инструкции по
технике безопасности.
Упущения в отно-
шении указаний и инструкций по технике
безопасности могут стать причиной пораже-
ния электрическим током, пожара и тяже-
лых травм.
Пожалуйста, откройте раскладную страницу с иллюстра-
циями электроинструмента и оставляйте ее открытой, по-
ка Вы изучаете руководство по эксплуатации.
Применение по назначению
Электроинструмент предназначен для резки, обдирки и
крацевания металлических и каменных материалов без
использования воды.
Для резки с помощью связанных абразивов необходимо
использовать специальный защитный кожух для отреза-
ния.
Для резки камня необходимо обеспечить достаточный от-
сос пыли.
В комбинации с допущенными шлифовальными инстру-
ментами электроинструмент можно использовать для
шлифования наждачной бумагой.
Изображенные составные части
Нумерация представленных компонентов выполнена по
изображению на странице с иллюстрациями.
1
Стрелка направления вращения на корпусе
2
Кнопка фиксации шпинделя
3
Выключатель
4
Шестигранный штифтовый ключ
5
Аккумулятор*
6
Кнопка разблокировки аккумулятора*
7
Дополнительная рукоятка (с изолированной
поверхностью)
8
Шлифовальный шпиндель
9
Крепежный винт защитного кожуха
10
Защитный кожух для шлифования
11
Опорный фланец с кольцом круглого сечения
12
Шлифовальный круг*
13
Зажимная гайка
14
Быстрозажимная гайка
*
15
Твердосплавный чашечный шлифовальный круг*
16
Защитный кожух для отрезания*
17
Oтрезной круг*
18
Защитный щиток для руки*
19
Резиновая опорная шлифовальная тарелка*
20
Шлифовальная шкурка*
21
Круглая гайка*
22
Чашечная щетка*
23
Кнопка индикатора заряженности*
24
Индикатор заряженности аккумулятора*
25
Рукоятка (с изолированной поверхностью)
26
Защитный кожух для отрезания с направляющими
салазками *
27
Алмазный отрезной круг*
*Изображенные или описанные принадлежности не входят в
стандартный объем поставки. Полный ассортимент принад-
лежностей Вы найдете в нашей программе принадлежностей.
OBJ_BUCH-1102-005.book Page 172 Thursday, January 10, 2013 11:03 AM
Русский |
173
Bosch Power Tools
1
6
0
9
92
A 01F | (10.1.13)
Технические данные
Данные по шуму и вибрации
Уровень шума определен в соответствии с европейской
нормой EN
6
0745.
А-взвешенный уровень шума от электроинструмента со-
ставляет обычно: уровень звукового давления 8
2
дБ(А);
уровень звуковой мощности
9
3 дБ(А). Недостоверность
K=3 дБ.
Применяйте средства защиты органов слуха!
Суммарная вибрация a
h
(векторная сумма трех направ-
лений) и погрешность K определены в соответствии с
EN
6
0745:
шлифование поверхности (обдирочное): a
h
=
6
,0 м/с
2
,
K=1,5 м/с
2
,
шлифование наждачной бумагой: a
h
=
2
,5 м/с
2
,
K=1,5 м/с
2
.
Указанный в настоящих инструкциях уровень вибрации
измерен по методике измерения, прописанной в стандар-
те EN
6
0745, и может быть использован для сравнения
электроинструментов. Он пригоден также для предвари-
тельной оценки вибрационной нагрузки.
Уровень вибрации указан для основных видов работы с
электроинструментом. Однако если электроинструмент
будет использован для выполнения других работ с приме-
нением рабочих инструментов, не предусмотренных изго-
товителем, или техническое обслуживание не будет отве-
чать предписаниям, то уровень вибрации может быть
иным. Это может значительно повысить вибрационную
нагрузку в течение всей продолжительности работы.
Для точной оценки вибрационной нагрузки в течение
определенного временного интервала нужно учитывать
также и время, когда инструмент выключен или, хотя и
включен, но не находится в работе. Это может значитель-
но сократить нагрузку от вибрации в расчете на полное ра-
бочее время.
Предусмотрите дополнительные меры безопасности для
защиты оператора от воздействия вибрации, например:
техническое обслуживание электроинструмента и рабо-
чих инструментов, меры по поддержанию рук в тепле, ор-
ганизация технологических процессов.
Заявление о соответствии
С полной ответственностью мы заявляем, что описанный
в разделе «Технические данные» продукт соответствует
нижеследующим стандартам или нормативным докумен-
там: EN
6
0745 согласно положениям Директив
2
011/
6
5/EC,
2
004/108/ЕС,
2
00
6
/4
2
/EС.
Техническая документация (
2
00
6
/4
2
/EС):
Robert Bosch GmbH, PT/ETM
9
,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 04.1
2
.
2
01
2
Сборка
Зарядка аккумулятора
Применяйте только перечисленные на странице
принадлежностей зарядные устройства.
Только эти
зарядные устройства пригодны для литиево-ионного
аккумулятора Вашего электроинструмента.
Указание:
Аккумулятор поставляется не полностью заря-
женным. Для обеспечения полной мощности аккумулято-
ра зарядите его полностью перед первым применением.
Литий-ионный аккумулятор может быть заряжен в любое
время без сокращения срока службы. Прекращение про-
цесса зарядки не наносит вреда аккумулятору.
Электронная система «Electronic Cell Protection (ECP)» за-
щищает литиево-ионный аккумулятор от глубокой разряд-
ки. Защитная схема выключает электроинструмент при
разряженном аккумуляторе – рабочий инструмент оста-
навливается.
После автоматического выключения электроин-
струмента не нажимайте больше на выключатель.
Аккумулятор может быть поврежден.
Для контроля температуры аккумулятор оснащен термо-
резистором, который позволяет производить зарядку
только в пределах температуры от 0 °C до 45 °C. Благода-
ря этому достигается продолжительный срок службы ак-
кумулятора.
Учитывайте указания по утилизации.
Извлечение аккумулятора
Аккумулятор
5
оснащен двумя ступенями фиксирования,
призванными предотвращать выпадение аккумулятора
при непреднамеренном нажатии на кнопку разблокиров-
Угловая шлифовальная машина
GWS 18 V-LI
GWS 18-125 V-LI
Товарный №
3
6
01 J3A 300
3
6
01 J3A 301
Номинальное напряжение
В=
18
18
Номинальное число оборотов
мин
-1
10000
10000
Диаметр шлифовального круга, макс.
мм
115
1
2
5
Резьба шлифовального шпинделя
M 14
M 14
Длина резьбы шпинделя, макс.
мм
22
22
Вес согласно EPTA-Procedure 01/
2
003
кг
2
,1/
2
,3*
2
,1/
2
,3*
* в зависимости от используемой аккумуляторной батареи
Dr. Egbert Schneider
Senior Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ETM
9
OBJ_BUCH-1102-005.book Page 173 Thursday, January 10, 2013 11:03 AM
174
| Русский
1
6
0
9
92
A 01F | (10.1.13)
Bosch Power Tools
ки
6
. Пока аккумулятор находится в электроинструменте,
пружина держит его в соответствующем положении.
Для изъятия аккумулятора
5
нажмите кнопку разблоки-
ровки
6
и вытяните аккумулятор вперед из электроинстру-
мента.
Не применяйте при этом силы.
Индикатор заряженности аккумулятора (см. рис. А)
Три зеленых СИД индикатора заряженности
24
показыва-
ют состояние аккумулятора
5
. По причинам безопасности
опрос заряженности возможен только в состоянии покоя
электроинструмента.
Нажмите кнопку
23
, чтобы проверить степень заряженно-
сти аккумуляторной батареи. Это возможно также и при
извлеченной аккумуляторной батарее
5
.
Если после нажатия на кнопку
23
не загорается ни один
СИД, то аккумулятор неисправен и должен быть заменен.
Установка защитных устройств
До начала работ по техобслуживанию, смене ин-
струмента и т. д., а также при транспортировке и
хранении вынимайте аккумулятор из электроин-
струмента.
При непреднамеренном включении возни-
кает опасность травмирования.
Указание:
При поломке шлифовального круга во время
работы или при повреждении устройств крепления защит-
ного кожуха/электроинструмента электроинструмент дол-
жен быть немедленно направлен в сервисную мастер-
скую, адреса см. раздел «Сервис и консультирование на
предмет использования продукции».

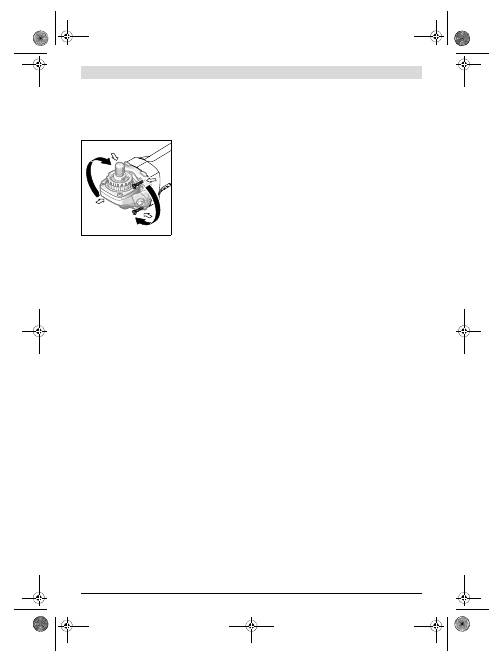

Защитный кожух для шлифования
Наденьте защитный кожух
10
на
шейку шпинделя. Настройте по-
ложение защитного кожуха
10
в
зависимости от потребностей ра-
бочей операции. Зафиксируйте
защитный кожух
10
, затянув с по-
мощью ключа-шестигранника
4
крепежный винт
9
.
Установите защитный кожух 10 так, чтобы исклю-
чался выброс искр в направлении оператора.
Указание:
Кулачки кодирования
10
гарантируют установ-
ку только подходящего к электроинструменту защитного
кожуха.
Защитный кожух для отрезания
Для резки с помощью связанных абразивов всегда
используйте защитный кожух для отрезания 16.
Для резки камня обеспечьте достаточный отсос пы-
ли.
Защитный кожух для отрезания
16
монтируется так же,
как и защитный кожух для шлифования
10
.
Защитный кожух для отрезания с направляющими са-
лазками
Защитный кожух для отрезания с направляющими салаз-
ками
26
монтируется так же, как и защитный кожух для
шлифования
10
.
Дополнительная рукоятка
Пользуйтесь электроинструментом только с допол-
нительной рукояткой 7.
Привинтите дополнительную рукоятку
7
справа или слева
от редукторной головки в зависимости от способа работы.
Защитный щиток руки
Для работ с резиновой шлифовальной тарелкой 19
или с чашечной и дисковой щеткой, или с лепестко-
вым шлифовальным кругом устанавливайте защит-
ный щиток для руки 18.
Закрепляйте защитный щиток
18
дополнительной рукоят-
кой
7
.
Установка шлифовальных инструментов
До начала работ по техобслуживанию, смене ин-
струмента и т. д., а также при транспортировке и
хранении вынимайте аккумулятор из электроин-
струмента.
При непреднамеренном включении возни-
кает опасность травмирования.
Не прикасайтесь к шлифовальным и отрезным кру-
гам, пока они не остынут.
Круги очень нагреваются во
время работы.
Очищайте шлифовальный шпиндель
8
и все монтируемые
части.
Перед зажатием и отвинчиванием абразивного инстру-
мента задействуйте кнопку фиксации шпинделя
2
для его
фиксирования.
Нажимайте на кнопку фиксации шпинделя только
при остановленном шпинделе!
В противном случае
электроинструмент может быть поврежден.
Шлифовальный круг/oтрезной круг
Учитывайте размеры шлифовальных инструментов. Диа-
метр посадочного отверстия должен соответствовать
опорному фланцу. Не применяйте переходники или адап-
теры.
При применении алмазных отрезных кругов следите за
тем, чтобы стрелка направления вращения на алмазном
СИД
Емкость
Непрерывный свет 3 зеленых светодиодов
2
/3
Непрерывный свет
2
зеленых светодиодов
1/3
Непрерывный свет 1 зеленого светодиода
<1/3
Мигание 1 зеленого светодиода
Резерв
OBJ_BUCH-1102-005.book Page 174 Thursday, January 10, 2013 11:03 AM
Русский |
175
Bosch Power Tools
1
6
0
9
92
A 01F | (10.1.13)
отрезном круге соответствовала направлению вращения
электроинструмента (см. стрелку на редукторной голов-
ке).
Последовательность монтажа показана на странице с ил-
люстрациями.
Для крепления шлифовального/отрезного круга навинти-
те зажимную гайку
13
и затяните ее ключом для круглых
гаек с
2
-мя торцовыми отверстиями, см. раздел «Быстро-
зажимная гайка».
После монтажа шлифовального инструмента про-
верьте перед включением правильность монтажа и
свободное вращение инструмента. Проверьте сво-
бодное вращение шлифовального инструмента без
трения о защитный кожух или другие части.
На опорном фланце
11
вокруг цен-
трирующего буртика находится
пластмассовая деталь (кольцо кру-
глого сечения).
Если кольцо кругло-
го сечения отсутствует или повре-
ждено
, опорный фланец
11
необхо-
димо обязательно заменить перед
дальнейшим применением.
Веерный шлифовальный круг
Для работ с веерным шлифовальным кругом всегда
устанавливайте защиту руки 18.
Резиновая шлифовальная тарелка
Для работ с резиновой шлифовальной тарелкой 19
всегда устанавливайте защиту руки 18.
Последовательность монтажа показана на странице с ил-
люстрациями.
Навинтите круглую гайку
21
и затяните ее ключом для кру-
глых гаек с
2
-мя торцовыми отверстиями.
Чашечная щетка/дисковая щетка
Для работ с чашечной щеткой всегда устанавливай-
те защиту руки 18.
Последовательность монтажа показана на странице с ил-
люстрациями.
Чашечная/дисковая щетка должна навинчиваться на
шпиндель так, чтобы фланец шпинделя плотно прилегал в
конце резьбы шпинделя. Крепко затяните чашечную/ди-
сковую щетку вилкообразным ключом.
Быстрозажимная гайка
Для простой смены шлифовального инструмента без при-
менения инструментов Вы можете использовать вместо
зажимной гайки
13
быстрозажимную гайку
14
.
Быстрозажимную гайку 14 разрешается использо-
вать только для шлифовальных и отрезных кругов.
Применяйте только безупречную, не имеющую по-
вреждений быстрозажимную гайку 14.
При навинчивании следите за тем, чтобы сторона
гайки с надписью 14 не была обращена к шлифо-
вальному кругу; стрелка должна показывать на ин-
дексную метку 28.
Для фиксирования шлифо-
вального шпинделя нажми-
те кнопку фиксирования
шпинделя
2
. Для затягива-
ния быстрозажимной гайки
поверните шлифовальный
круг с усилием по часовой
стрелке.
Правильно закрепленную,
не имеющую повреждений
быстрозажимную гайку Вы
можете отвернуть, вращая
рукой кольцо с накаткой
против часовой стрелки.
Никогда не отворачивайте
прочно сидящую быстро-
зажимную гайку клеща-
ми, а пользуйтесь ключом
для гаек с двумя торцовы-
ми отверстиями.
Накладывайте ключ для гаек с двумя
торцовыми отверстиями согласно рисунку.
Допускаемый к применению шлифовальный
инструмент
Вы можете применять все названные в этом руководстве
шлифовальные инструменты.
Допустимое число оборотов [мин
-1
] или окружная ско-
рость [м/с] применяемых шлифовальных инструментов
должны быть по крайней мере не менее значений, указан-
ных в нижеследующей таблице.
Учитывайте поэтому допустимое
число оборотов или до-
пустимую окружную скорость
на наклейке шлифоваль-
ного инструмента.
макс.
[мм]
[мм]
D
b
d
[мин
-1
]
[м/с]
115
1
2
5
6
6
22
,
2
22
,
2
10000
10000
80
80
115
1
2
5
–
–
–
–
10000
10000
80
80
75
30
M 14
10000
45
28
b
d
D
D
D
b
d
OBJ_BUCH-1102-005.book Page 175 Thursday, January 10, 2013 11:03 AM
176
| Русский
1
6
0
9
92
A 01F | (10.1.13)
Bosch Power Tools
Поворот редукторной головки
До начала работ по техобслуживанию, смене ин-
струмента и т. д., а также при транспортировке и
хранении вынимайте аккумулятор из электроин-
струмента.
При непреднамеренном включении возни-
кает опасность травмирования.
Вы можете повернуть
редукторную головку
шагами в
9
0°. Этим вы-
ключатель может быть
поставлен в удобное
для работы положение,
например, для левши.
Полностью выверните
4 винта. Осторожно по-
верните редукторную
головку
без отрыва от
корпуса
в новое поло-
жение. Крепко затяните 4 винта.
Отсос пыли и стружки
Пыль некоторых материалов, как напр., красок с
содержанием свинца, некоторых сортов древесины,
минералов и металлов, может быть вредной для здоро-
вья. Прикосновение к пыли и попадание пыли в дыха-
тельные пути может вызвать аллергические реакции
и/или заболевания дыхательных путей оператора или
находящегося вблизи персонала.
Определенные виды пыли, напр., дуба и бука, считают-
ся канцерогенными, особенно совместно с присадка-
ми для обработки древесины (хромат, средство для за-
щиты древесины). Материал с содержанием асбеста
разрешается обрабатывать только специалистам.
– Хорошо проветривайте рабочее место.
– Рекомендуется пользоваться респираторной ма-
ской с фильтром класса Р
2
.
Соблюдайте действующие в Вашей стране предписа-
ния для обрабатываемых материалов.
Избегайте скопления пыли на рабочем месте.
Пыль
может легко воспламеняться.
Работа с инструментом
Включение электроинструмента
Установка аккумулятора
Применяйте только оригинальные литиево-ионные
аккумуляторы фирмы Bosch с напряжением, ука-
занным на заводской табличке Вашего электроин-
струмента.
Применение других аккумуляторов может
привести к травмам и пожарной опасности.
Вставьте заряженный аккумулятор
5
спереди в ножку
электроинструмента, чтобы аккумулятор надежно зафик-
сировался.
Включение/выключение
Для
включения
электроинструмента передвиньте выклю-
чатель
3
вперед.
Для
фиксирования
включенного выключателя
3
нажмите
на него спереди до фиксирования.
Для
выключения
электроинструмента отпустите выклю-
чатель
3
или, если он зафиксирован, нажмите коротко на
выключатель
3
и отпустите его.
В целях экономии электроэнергии включайте электроин-
струмент только тогда, когда Вы собираетесь работать с
ним.
Проверяйте шлифовальный инструмент перед при-
менением. Шлифовальный инструмент должен
быть безупречно установлен и свободно вращать-
ся. Выполните пробное включение в течение не ме-
нее 1 минуты без нагрузки. Не применяйте повре-
жденные шлифовальные инструменты и инстру-
менты, имеющие отклонения от округлости или ви-
брирующие.
Поврежденные шлифовальные
инструменты могут разорваться и нанести травмы.
Указания по применению
Осторожно при проделывании пазов в капитальных
стенах, см. раздел «Указания по статике».
Закрепляйте заготовку, если ее собственный вес не
обеспечивает надежное положение.
Не нагружайте электроинструмент до его останов-
ки.
Рабочий инструмент можно охладить после высо-
кой нагрузки, дав ему поработать в течение не-
скольких минут на холостом ходу.
Не прикасайтесь к шлифовальным и отрезным кру-
гам, пока они не остынут.
Круги очень нагреваются во
время работы.
Не используйте электроинструмент на абразивно-
отрезной станине.
При статической электризации встроенная электроника
отключает электроинструмент. Повторно нажмите на вы-
ключатель
3
, чтобы опять включить электроинструмент.
Обдирочное шлифование
Никогда не применяйте отрезные круги для обдир-
ки!
С углом круга от 30° до 40° к заготовке Вы получите наи-
лучшие результаты работы при обдирочном шлифовании.
Передвигайте электроинструмент с умеренным прижати-
ем туда и обратно. При этом заготовка сильно не нагрева-
ется, не изменяет своей окраски и не остается канавок.
Веерный шлифовальный круг
Веерным шлифовальным кругом (принадлежности) мож-
но также обрабатывать выпуклые поверхности и профили
(шлифование контуров).
Веерные шлифовальные круги обладают значительно
большим сроком службы, создают меньший уровень шу-
ма и меньшие температуры шлифования, чем обычные
шлифовальные круги.
Резка металла
Для резки с помощью связанных абразивов всегда
используйте защитный кожух для отрезания 16.
OBJ_BUCH-1102-005.book Page 176 Thursday, January 10, 2013 11:03 AM
Русский |
177
Bosch Power Tools
1
6
0
9
92
A 01F | (10.1.13)
При отрезании шлифовальным кругом работайте с уме-
ренной, соответствующей обрабатываемому материалу,
подачей. Не оказывайте давление на отрезной круг, не пе-
рекашивайте и не качайте его.
Не затормаживайте отрезной круг на выбеге боковым дав-
лением.
Всегда ведите
электроинструмент
против направления
вращения. В против-
ном случае возникает
опасность
неконтролируемого
выхода из прорези.
При резке профилей
или четырехгранных
труб начинайте рез на
наименьшем попереч-
ном сечении.
Резка камня
Для резки камня обеспечьте достаточный отсос пы-
ли.
Применяйте противопылевой респиратор.
Данный электроинструмент разрешается приме-
нять только для сухого резания и сухого шлифова-
ния.
Для резки камней лучше всего использовать алмазные от-
резные диски.
При применении защитного кожуха для отрезания с на-
правляющими салазками
26
пылесос должен быть допу-
щен для отсоса каменной пыли. Bosch предлагает соответ-
ствующие пылесосы.
Включите электроинст-
румент и установите
его передней частью
направляющих сала-
зок на деталь. Переме-
щайте электроинстру-
мент с умеренной, со-
ответствующей обра-
батываемому материа-
лу подачей.
При обработке особо твердых материалов, например, бе-
тона с высоким содержанием гравия, алмазный отрезной
круг может перегреться и быть поврежден. Вращающийся
с алмазным отрезным кругом сноп искр однозначно ука-
зывает на это.
В таком случае прервите процесс и дайте алмазному от-
резному кругу остыть на холостом ходу при максимальной
скорости в течение короткого времени.
Значительное снижение производительности и вращаю-
щийся сноп искр говорят о том, что алмазный отрезной
круг притупился. Алмазный отрезной круг Вы можете за-
точить короткими резами в абразивном материале (на-
пример, в силикатном кирпиче).
Указания по статике
На пазы в капитальных стенах распространяется норма
DIN 1053 часть 1 или специфичные для соответствующей
страны предписания.
Эти предписания надлежит обязательно выполнять. До на-
чала работы проконсультируйтесь у ответственного спе-
циалиста по статике, архитектора или прораба.
Указания по оптимальному обращению с
аккумулятором
Защищайте аккумулятор от влаги и воды.
Храните аккумулятор только в диапазоне температур от
0 °C до 50 °C. Не оставляйте аккумулятор летом в автомо-
биле.
Время от времени прочищайте вентиляционные прорези
аккумулятора мягкой, сухой и чистой кисточкой.
Значительное сокращение продолжительности работы
после заряда свидетельствует о старении аккумулятора и
указывает на необходимость его замены.
Учитывайте указания по утилизации.
Техобслуживание и сервис
Техобслуживание и очистка
До начала работ по техобслуживанию, смене ин-
струмента и т. д., а также при транспортировке и
хранении вынимайте аккумулятор из электроин-
струмента.
При непреднамеренном включении возни-
кает опасность травмирования.
Для обеспечения качественной и безопасной рабо-
ты следует постоянно содержать электроинстру-
мент и вентиляционные щели в чистоте.
Заботливо храните и обращайтесь с принадлежностями.
Если электроинструмент, несмотря на тщательные мето-
ды изготовления и испытания, выйдет из строя, то ремонт
следует производить силами авторизованной сервисной
мастерской для электроинструментов фирмы Bosch.
Пожалуйста, во всех запросах и заказах запчастей обяза-
тельно указывайте 10-значный товарный номер по завод-
ской табличке электроинструмента.
Сервис и консультирование на предмет
использования продукции
Сервисная мастерская ответит на все Ваши вопросы по
ремонту и обслуживанию Вашего продукта и по запча-
стям. Монтажные чертежи и информацию по запчастям
Вы найдете также по адресу:
www.bosch-pt.com
Коллектив сотрудников Bosch, предоставляющий кон-
сультации на предмет использования продукции, с удо-
вольствием ответит на все Ваши вопросы относительного
нашей продукции и ее принадлежностей.
Для региона: Россия, Беларусь, Казахстан
Гарантийное обслуживание и ремонт электро-
инструмента, с соблюдением требований и норм изгото-
вителя производятся на территории всех стран только в
фирменных или авторизованных сервисных центрах «Ро-
берт Бош».
OBJ_BUCH-1102-005.book Page 177 Thursday, January 10, 2013 11:03 AM
