Инструкция к Bosch LR 1 Professional
OBJ_BUCH-780-004.book Page 1 Friday, July 15, 2011 9:31 AM
Robert Bosch GmbH
Power Tools Division
70745 Leinfelden-Echterdingen
LR Professional
Germany
1 | 1 G
www.bosch-pt.com
2 610 A12 917 (2011.07) T / 233 XXX
OBJ_BUCH-780-004.book Page 2 Friday, July 15, 2011 10:29 AM
2 |
de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original
it Istruzioni originali
nl Oorspronkelijke gebruiksaanwijzing
da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet
el Ðñùôüôõðï ïäçãéþí ÷ñÞóçò
tr Orijinal işletme talimat
pl Instrukcja oryginalna
cs Původní návod k používání
sk Pôvodný návod na použitie
hu Eredeti használati utasítás
ru Îðèãèíàëüíîå ðóêîâîäñòâî ïî ýêñïëóàòàöèè
uk Îðèã³íàëüíà ³íñòðóêö³ÿ ç åêñïëóàòàö³¿
ro Instrucţiuni originale
bg Îðèãèíàëíà èíñòðóêöèÿ
sr Originalno uputstvo za rad
sl Izvirna navodila
hr Originalne upute za rad
et Algupärane kasutusjuhend
lv Instrukcijas oriģinālvalodā
lt Originali instrukcija
ja
オリジナル取扱説明書
cn 正本使用说明书
ko
ar
ΕΎϤϴϠόΗϞϴϐθΘϟΔϴϠλϷ
fa
Ϡλ έΎ ίήσ ΎϤϨϫέ
2 610 A12 917 | (15.7.11) Bosch Power Tools
3 |
Deutsch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6
English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 13
Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 24
Español. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 32
Português . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 40
Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 47
Nederlands . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 54
Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 61
Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sida 68
Norsk. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 74
Suomi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 80
ÅëëçíéêÜ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Óåëßäá 87
Türkçe. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 94
Polski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strona 100
Česky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 108
Slovensky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 114
Magyar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Oldal 121
Ðóññêèé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ñòðàíèöà 128
Óêðà¿íñüêà . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ñòîð³íêà 136
Română. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 143
Áúëãàðñêè. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ñòðàíèöà 150
Srpski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 158
Slovensko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stran 164
Hrvatski. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stranica 171
Eesti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lehekülg 177
Latviešu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lappuse 184
Lietuviškai. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Puslapis 190
日本語 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ページ 197
中文 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 页 205
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 212
vv
vv
cc
cc
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 219
ΔΤϔλ
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 226
2 610 A12 917 | (15.7.11) Bosch Power Tools
v
OBJ_BUCH-780-004.book Page 3 Friday, July 15, 2011 10:29 AM
Ý—U
ϪΤϔλ
4 |
2 610 A12 917 | (15.7.11) Bosch Power Tools
1
1
/
4
inch
/
4
inch
3
3
45 mm
45 mm
OBJ_BUCH-780-004.book Page 4 Friday, July 15, 2011 10:29 AM
4
3
d
2
e
1
c
f
g
5
b
6
a
7
8
1
1
/
4
inch
/
4
inch
3
3
45 mm
45 mm
7
5
9
12
5
11
10
LR 1/LR 1 G
Professional
5 |
2 610 A12 917 | (15.7.11) Bosch Power Tools
1
3
/
4
1
inch
3
/
4
inch
45 mm
45 mm
OBJ_BUCH-780-004.book Page 5 Friday, July 15, 2011 10:29 AM

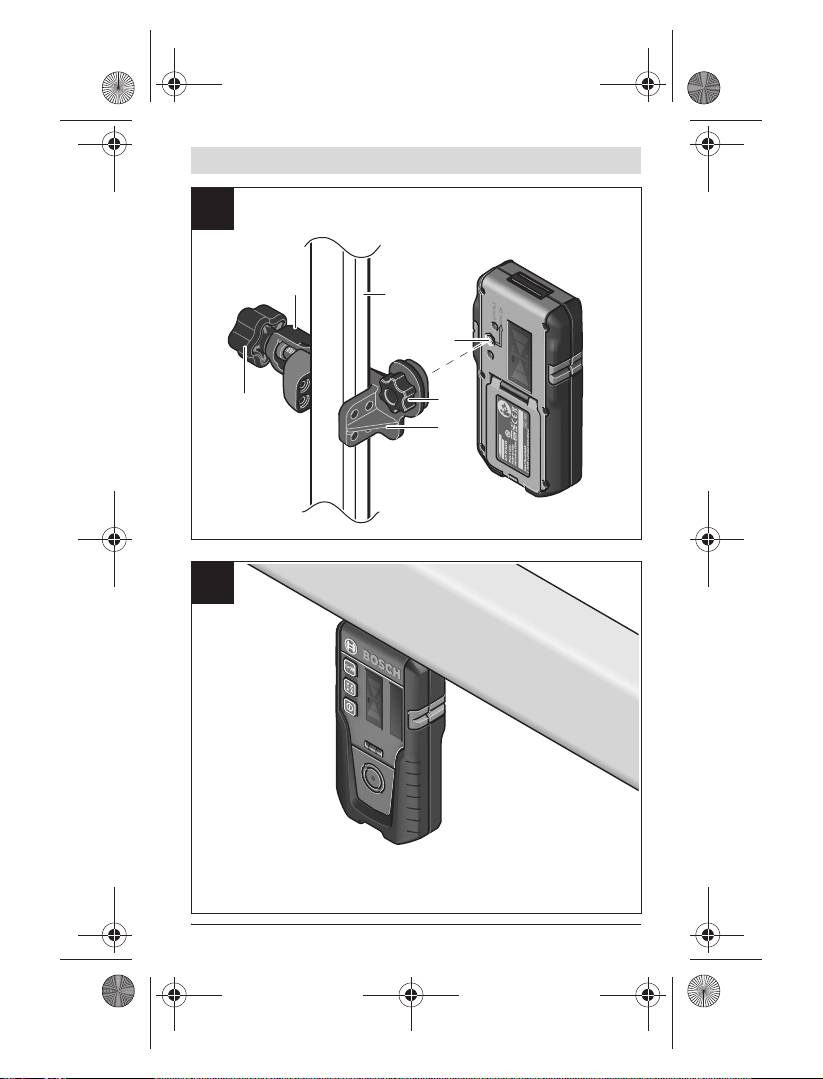

A
14
15
1
3
/
4
1
inch
3
/
4
inch
45 mm
45 mm
12
16
13
17
B
OBJ_BUCH-780-004.book Page 6 Friday, July 15, 2011 10:29 AM
6 | Deutsch
Deutsch
Sicherheitshinweise
Sämtliche Anweisungen sind zu lesen und zu beachten.
BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF.
Bringen Sie das Messwerkzeug nicht in die Nähe von Herz-
schrittmachern. Durch die Magnetplatte 4 wird ein Feld erzeugt,
das die Funktion von Herzschrittmachern beeinträchtigen kann.
f Halten Sie das Messwerkzeug fern von magnetischen Datenträgern und
magnetisch empfindlichen Geräten. Durch die Wirkung der Magnetplatte 4 kann
es zu irreversiblen Datenverlusten kommen.
f Lassen Sie das Messwerkzeug von qualifiziertem Fachpersonal und nur mit
Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit
des Messwerkzeuges erhalten bleibt.
f Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umge-
bung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im
Messwerkzeug können Funken erzeugt werden, die den Staub oder die Dämpfe
entzünden.
f Lesen und beachten Sie strikt die Sicherheitshinweise in der Be-
triebsanleitung des Rotationslasers.
Produkt- und Leistungsbeschreibung
Bitte klappen Sie die Ausklappseite mit der Darstellung des Messwerkzeugs auf, und
lassen Sie diese Seite aufgeklappt, während Sie die Betriebsanleitung lesen.
Bestimmungsgemäßer Gebrauch
Das Messwerkzeug ist bestimmt zum schnellen Finden von rotierenden Laserstrahlen
der in den „Technischen Daten“ angegebenen Wellenlänge.
Das Messwerkzeug ist zur Verwendung im Innen- und Außenbereich geeignet.
2 610 A12 917 | (15.7.11) Bosch Power Tools
OBJ_BUCH-780-004.book Page 7 Friday, July 15, 2011 10:29 AM
Deutsch | 7

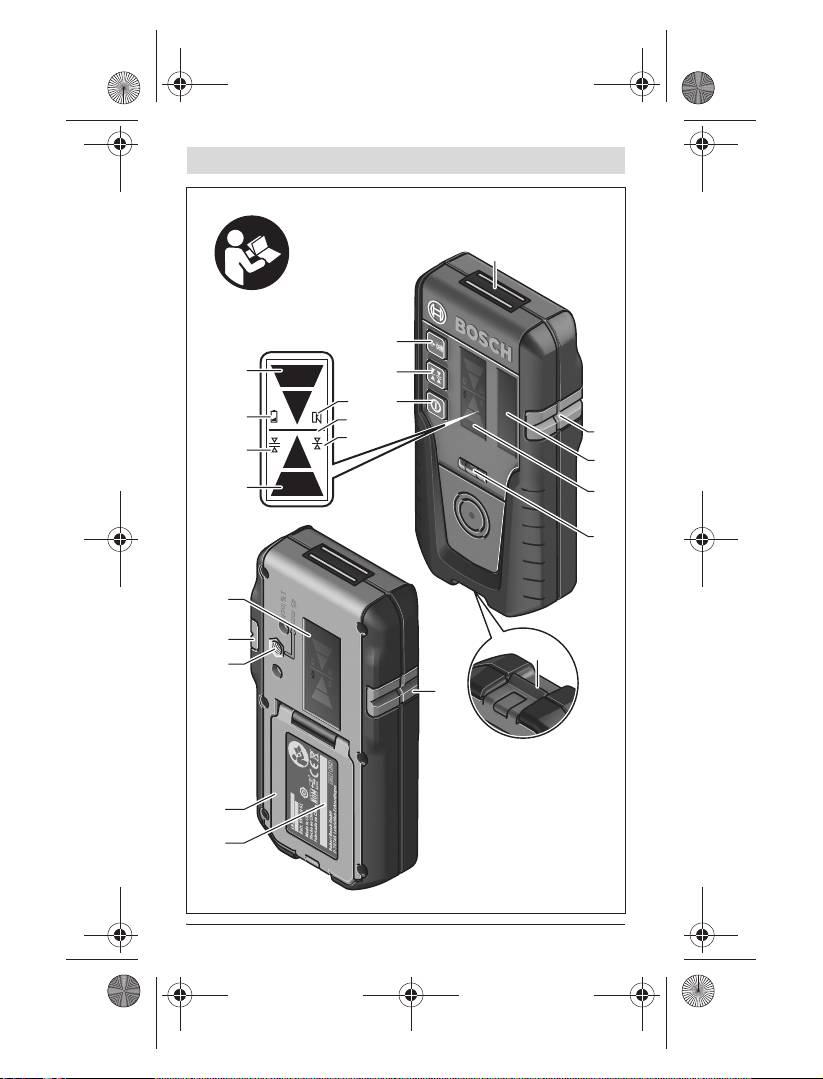

Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung
des Messwerkzeugs auf der Grafikseite.
1 Ein-Aus-Taste
2 Taste Einstellung Messgenauigkeit
3 Taste Signalton
4 Magnetplatte
5 Mittenmarkierung
6 Empfangsfeld für Laserstrahl
7 Display
8 Libelle Laserempfänger
9 Arretierung des Batteriefachdeckels
10 Seriennummer
11 Batteriefachdeckel
12 Aufnahme für Halterung
13 Feststellschraube der Halterung
14 Obere Kante der Halterung
15 Baulaser-Messlatte*
16 Befestigungsschraube der Halterung
17 Halterung
* Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang.
Anzeigenelemente
a Richtungsanzeige unten
b Anzeige Einstellung „mittel“
c Batteriewarnung
d Richtungsanzeige oben
e Anzeige Signalton
f Mittenanzeige
g Anzeige Einstellung „fein“
Bosch Power Tools 2 610 A12 917 | (15.7.11)
OBJ_BUCH-780-004.book Page 8 Friday, July 15, 2011 10:29 AM
8 | Deutsch
Technische Daten
Laserempfänger LR 1
LR 1 G
Professional
Professional
Sachnummer
3 601 K15 400 3 601 K69 700
Empfangbare Wellenlänge
635–650 nm 532–535 nm
Geeignet für Rotationslaser
GRL 250 HV,
GRL 300 HVG
GRL 300 HV,
GRL 400 H
Arbeitsbereich
1)
mit Rotationslaser:
–GRL250HV
125 m
–
– GRL 300 HV/HVG
150 m
150 m
–GRL400H
200 m
–
Empfangswinkel
120° 120°
Empfangbare Rotationsgeschwindigkeit
>200min
-1
>200min
-1
Messgenauigkeit
2)
– Einstellung „fein“
± 1mm
± 1mm
– Einstellung „mittel“
± 3mm
± 3mm
Betriebstemperatur
– 10 °C ... +50 °C – 10 °C ... +50 °C
Lagertemperatur
– 20 °C ... +70 °C – 20 °C ... +70 °C
Batterie
1 x 9 V 6LR61 1 x 9 V 6LR61
Betriebsdauer ca.
50 h 50 h
Gewicht entsprechend
EPTA-Procedure 01/2003
0,36 kg 0,36 kg
Maße (Länge x Breite x Höhe)
148x73x30mm 148x73x30mm
Schutzart
IP 65 (staubdicht
IP 65 (staubdicht
und strahlwasser-
und strahlwasser-
geschützt)
geschützt)
1) Der Arbeitsbereich (Radius) kann durch ungünstige Umgebungsbedingungen (z.B. direkte
Sonneneinstrahlung) verringert werden.
2) abhängig vom Abstand zwischen Laserempfänger und Rotationslaser
Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Messwerkzeugs, die Handelsbe-
zeichnungen einzelner Messwerkzeuge können variieren.
Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer 10 auf dem Typen-
schild.
2 610 A12 917 | (15.7.11) Bosch Power Tools
OBJ_BUCH-780-004.book Page 9 Friday, July 15, 2011 10:29 AM
Deutsch | 9
Montage
Batterie einsetzen/wechseln
Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Mangan-Batterien
empfohlen.
Drücken Sie die Arretierung 9 des Batteriefachs nach außen und klappen Sie den
Batteriefachdeckel 11 auf.
Achten Sie beim Einsetzen der Batterie auf die richtige Polung entsprechend der
Abbildung im Batteriefach.
Erscheint die Batteriewarnung c erstmals im Display 7, kann das Messwerkzeug noch
ca. 3 h betrieben werden.
f Nehmen Sie die Batterie aus dem Messwerkzeug, wenn Sie es längere Zeit
nicht benutzen. Die Batterie kann bei längerer Lagerung korrodieren oder sich
selbst entladen.
Betrieb
Inbetriebnahme
f Schützen Sie das Messwerkzeug vor Nässe und direkter Sonneneinstrahlung.
f Setzen Sie das Messwerkzeug keinen extremen Temperaturen oder Tempera-
turschwankungen aus. Lassen Sie es z.B. nicht längere Zeit im Auto liegen. Lassen
Sie das Messwerkzeug bei größeren Temperaturschwankungen erst austemperie-
ren, bevor Sie es in Betrieb nehmen. Bei extremen Temperaturen oder Temperatur-
schwankungen kann die Präzision des Messwerkzeugs beeinträchtigt werden.
Stellen Sie das Messwerkzeug mindestens 50 cm vom Rotationslaser entfernt auf.
Platzieren Sie das Messwerkzeug so, dass der Laserstrahl das Empfangsfeld 6 errei-
chen kann. Stellen Sie am Rotationslaser die höchste Rotationsgeschwindigkeit ein.
Ein-/Ausschalten
f Beim Einschalten des Messwerkzeugs ertönt ein lauter Signalton.
„Der A-bewertete Schalldruckpegel des Signaltons beträgt in 0,2 m Abstand bis zu
95 dB(A).“
f Halten Sie das Messwerkzeug nicht nah ans Ohr! Der laute Ton kann das Gehör
schädigen.
Zum Einschalten des Messwerkzeugs drücken Sie die Ein-Aus-Taste 1. Zwei Signal-
töne ertönen und alle Displayanzeigen leuchten kurz auf.
Zum Ausschalten des Messwerkzeugs drücken Sie erneut die Ein-Aus-Taste 1.
Bosch Power Tools 2 610 A12 917 | (15.7.11)
OBJ_BUCH-780-004.book Page 10 Friday, July 15, 2011 10:29 AM
10 | Deutsch
Wird ca. 10 min keine Taste am Messwerkzeug gedrückt und erreicht das Empfangs-
feld 6 10 min lang kein Laserstrahl, dann schaltet das Messwerkzeug zur Schonung
der Batterie automatisch ab. Die Abschaltung wird durch einen Signalton angezeigt.
Einstellung der Mittenanzeige wählen
Mit der Taste 2 können Sie festlegen, mit welcher Genauigkeit die Position des Laser-
strahls auf dem Empfangsfeld als „mittig“ angezeigt wird:
– Einstellung „fein“ (Anzeige g im Display),
– Einstellung „mittel“ (Anzeige b im Display).
Bei Änderung der Genauigkeitseinstellung ertönt ein Signalton.
Nach dem Einschalten des Messwerkzeugs ist immer die Genauigkeit „mittel“ eingestellt.
Richtungsanzeigen
Die Anzeigen unten a, Mitte f und oben d (jeweils auf Vorder- und Rückseite des Mess-
werkzeugs) zeigen die Position des umlaufenden Laserstrahls im Empfangsfeld 6 an.
Die Position kann zusätzlich durch einen Signalton angezeigt werden (siehe „Signal-
ton zur Anzeige des Laserstrahls“, Seite 10).
Messwerkzeug zu tief: Durchläuft der Laserstrahl die obere Hälfte des Empfangsfel-
des 6, dann erscheint die untere Richtungsanzeige a im Display.
Bei eingeschaltetem Signalton ertönt ein Signal in langsamem Takt.
Bewegen Sie das Messwerkzeug in Pfeilrichtung nach oben. Bei Annäherung an die
Mittenmarkierung 5 wird nur noch die Spitze der Richtungsanzeige a angezeigt.
Messwerkzeug zu hoch: Durchläuft der Laserstrahl die untere Hälfte des Empfangs-
feldes 6, dann erscheint die obere Richtungsanzeige d im Display.
Bei eingeschaltetem Signalton ertönt ein Signal in schnellem Takt.
Bewegen Sie das Messwerkzeug in Pfeilrichtung nach unten. Bei Annäherung an die
Mittenmarkierung 5 wird nur noch die Spitze der Richtungsanzeige d angezeigt.
Messwerkzeug mittig: Durchläuft der Laserstrahl das Empfangsfeld 6 auf Höhe der
Mittenmarkierung 5, dann leuchtet die Mittenanzeige f. Bei eingeschaltetem Signal-
ton ertönt ein Dauerton.
Signalton zur Anzeige des Laserstrahls
Die Position des Laserstrahls auf dem Empfangsfeld 6 kann durch einen Signalton
angezeigt werden.
Nach dem Einschalten des Messwerkzeugs ist der Signalton immer ausgeschaltet.
Beim Einschalten des Signaltons können Sie zwischen zwei Lautstärken wählen.
Drücken Sie zum Einschalten bzw. Wechseln des Signaltons die Taste Signalton 3, bis
die gewünschte Lautstärke angezeigt wird. Bei mittlerer Lautstärke blinkt die Signal-
ton-Anzeige e im Display, bei hoher Lautstärke leuchtet die Anzeige dauerhaft, bei
ausgeschaltetem Signalton erlischt sie.
2 610 A12 917 | (15.7.11) Bosch Power Tools
OBJ_BUCH-780-004.book Page 11 Friday, July 15, 2011 10:29 AM
Deutsch | 11
Arbeitshinweise
Markieren
An der Mittenmarkierung 5 rechts und links am Messwerkzeug können Sie die Höhe
des Laserstrahls markieren, wenn er durch die Mitte des Empfangsfeldes 6 läuft. Die
Mittenmarkierung befindet sich 45 mm von der oberen Kante des Messwerkzeugs
entfernt.
Ausrichten mit der Libelle
Mithilfe der Libelle 8 können Sie das Messwerkzeug senkrecht (lotrecht) ausrichten.
Ein schief angebrachtes Messwerkzeug führt zu Fehlmessungen.
Befestigen mit Halterung (siehe Bild A)
Sie können das Messwerkzeug mithilfe der Halterung 17 sowohl an einer Baulaser-
Messlatte 15 (Zubehör) als auch an anderen Hilfsmitteln mit einer Breite bis zu
65 mm befestigen.
Schrauben Sie die Halterung 17 mit der Befestigungsschraube 16 in der Aufnahme
12 an der Rückseite des Messwerkzeugs fest.
Lösen Sie die Feststellschraube 13, schieben Sie die Halterung z.B. auf die Baulaser-
Messlatte 15 und ziehen Sie die Feststellschraube 13 wieder fest.
Die obere Kante 14 der Halterung befindet sich auf der gleichen Höhe wie die Mitten-
markierung 5 und kann zum Markieren des Laserstrahls verwendet werden.
Befestigen mit Magnet (siehe Bild B)
Ist eine sichere Befestigung nicht unbedingt erforderlich, können Sie das Messwerk-
zeug mithilfe der Magnetplatte 4 stirnseitig an Stahlteile heften.
Wartung und Service
Wartung und Reinigung
Halten Sie das Messwerkzeug stets sauber.
Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten.
Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab. Verwenden Sie
keine Reinigungs- oder Lösemittel.
Sollte das Messwerkzeug trotz sorgfältiger Herstellungs- und Prüfverfahren einmal
ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-
Elektrowerkzeuge ausführen zu lassen. Öffnen Sie das Messwerkzeug nicht selbst.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die
10-stellige Sachnummer laut Typenschild des Messwerkzeugs an.
Bosch Power Tools 2 610 A12 917 | (15.7.11)
OBJ_BUCH-780-004.book Page 12 Friday, July 15, 2011 10:29 AM
12 | Deutsch
Kundendienst und Kundenberatung
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts
sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen fin-
den Sie auch unter:
www.bosch-pt.com
Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung
und Einstellung von Produkten und Zubehören.
www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker.
www.ewbc.de, der Informations-Pool für Handwerk und Ausbildung.
Deutschland
Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Tel. Kundendienst: +49 (1805) 70 74 10*
Fax: +49 (1805) 70 74 11*
(*Festnetzpreis 14 ct/min, höchstens 42 ct/min aus Mobilfunknetzen)
E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com
Tel. Kundenberatung: +49 (1803) 33 57 99
(Festnetzpreis 9 ct/min, höchstens 42 ct/min aus Mobilfunknetzen)
Fax: +49 (711) 7 58 19 30
E-Mail: kundenberatung.ew@de.bosch.com
Österreich
Tel.: +43 (01) 7 97 22 20 10
Fax: +43 (01) 7 97 22 20 11
E-Mail: service.elektrowerkzeuge@at.bosch.com
Schweiz
Tel.: +41 (044) 8 47 15 11
Fax: +41 (044) 8 47 15 51
Luxemburg
Tel.: +32 (070) 22 55 65
Fax: +32 (070) 22 55 75
E-Mail: outillage.gereedschap@be.bosch.com
Entsorgung
Messwerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wieder-
verwertung zugeführt werden.
Werfen Sie Messwerkzeuge und Akkus/Batterien nicht in den Hausmüll!
2 610 A12 917 | (15.7.11) Bosch Power Tools
