OBJ_BUCH-835-002.book Page 2 Friday, October 10, 2008 8:40 AM

2 |

Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6

English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 17

Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 26

Español. . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 37

Português. . . . . . . . . . . . . . . . . . . . . . . . . . Página 48

Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 59

Nederlands . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 70

Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 81

Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sida 90

Norsk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 99

Suomi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 108

Ελληνικά . . . . . . . . . . . . . . . . . . . . . . . . . . . Σελίδα 117

Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 129

Polski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strona 139

Česky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 150

Slovensky . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 159

Magyar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Oldal 170

Русский . . . . . . . . . . . . . . . . . . . . . . . . Страница 181

Українська . . . . . . . . . . . . . . . . . . . . . . . Сторінка 192

Română . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 203

Български . . . . . . . . . . . . . . . . . . . . . . Страница 214

Srpski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 225

Slovensko. . . . . . . . . . . . . . . . . . . . . . . . . . . Stran 234

Hrvatski . . . . . . . . . . . . . . . . . . . . . . . . . Stranica 243

Eesti . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lehekülg 252

Latviešu . . . . . . . . . . . . . . . . . . . . . . . . . Lappuse 262

Lietuviškai . . . . . . . . . . . . . . . . . . . . . . . Puslapis 273

F 016 L70 481 | (10.10.08) Bosch Power Tools

OBJ_BUCH-835-002.book Page 3 Friday, October 10, 2008 8:40 AM

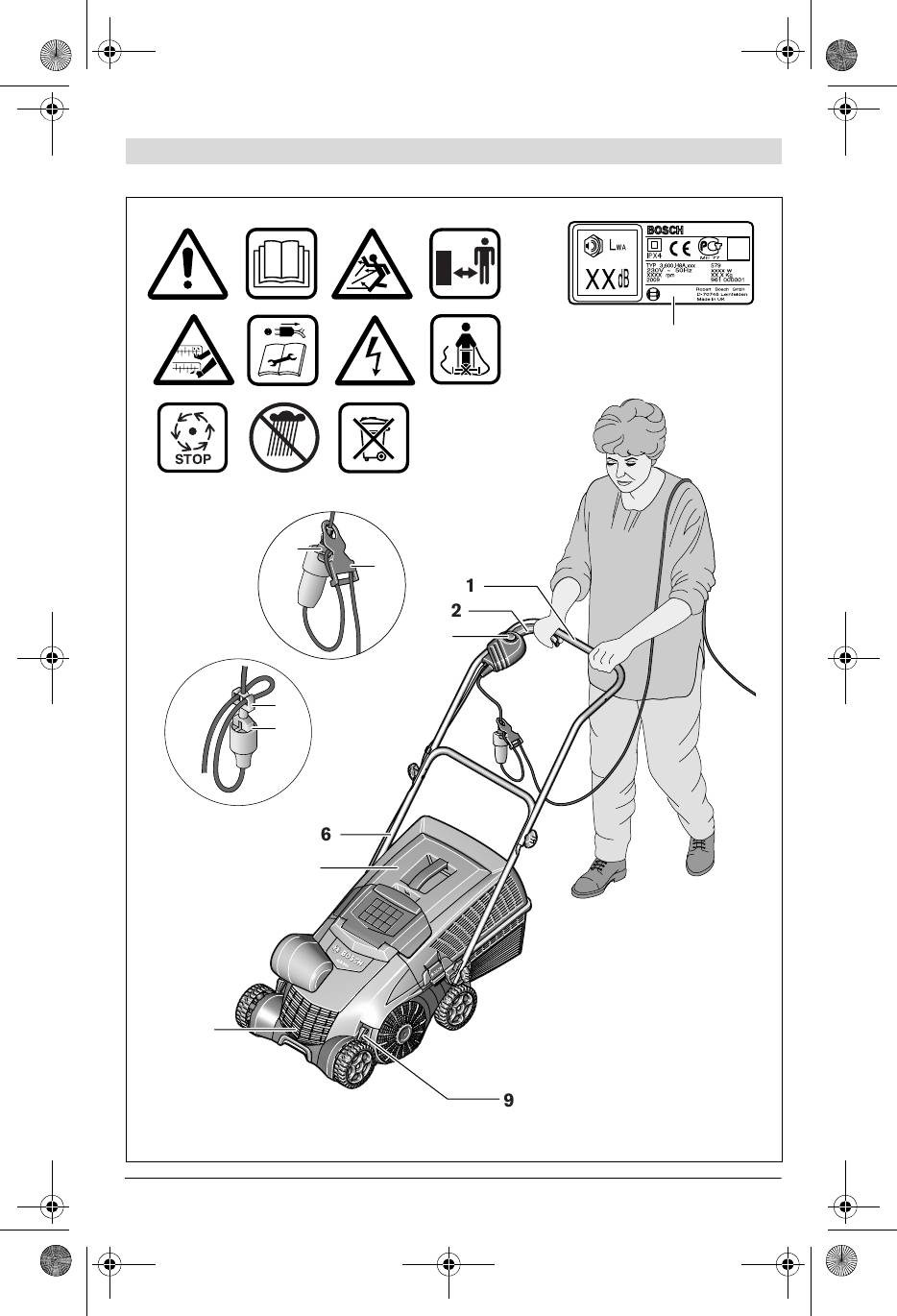

3 |

10

STOP

4

5

1

2

3

5

4

6

7

8

ALR 900

9

AVR 1100

F 016 L70 481 | (10.10.08) Bosch Power Tools

OBJ_BUCH-835-002.book Page 4 Friday, October 10, 2008 8:40 AM

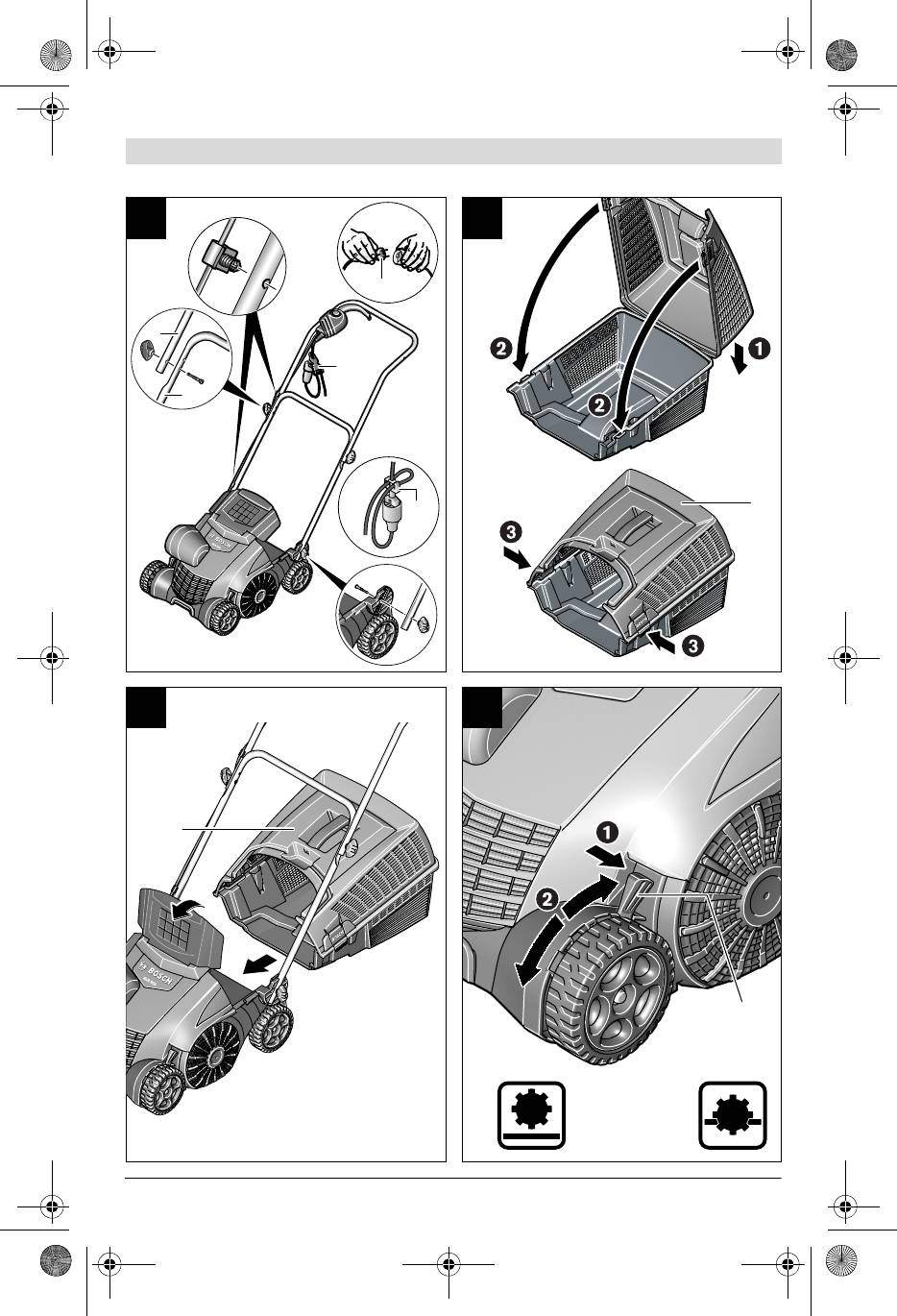

4 |

A

B

4

1

5

6

7

5

C

D

7

9

4

1

F 016 L70 481 | (10.10.08) Bosch Power Tools

OBJ_BUCH-835-002.book Page 5 Friday, October 10, 2008 8:40 AM

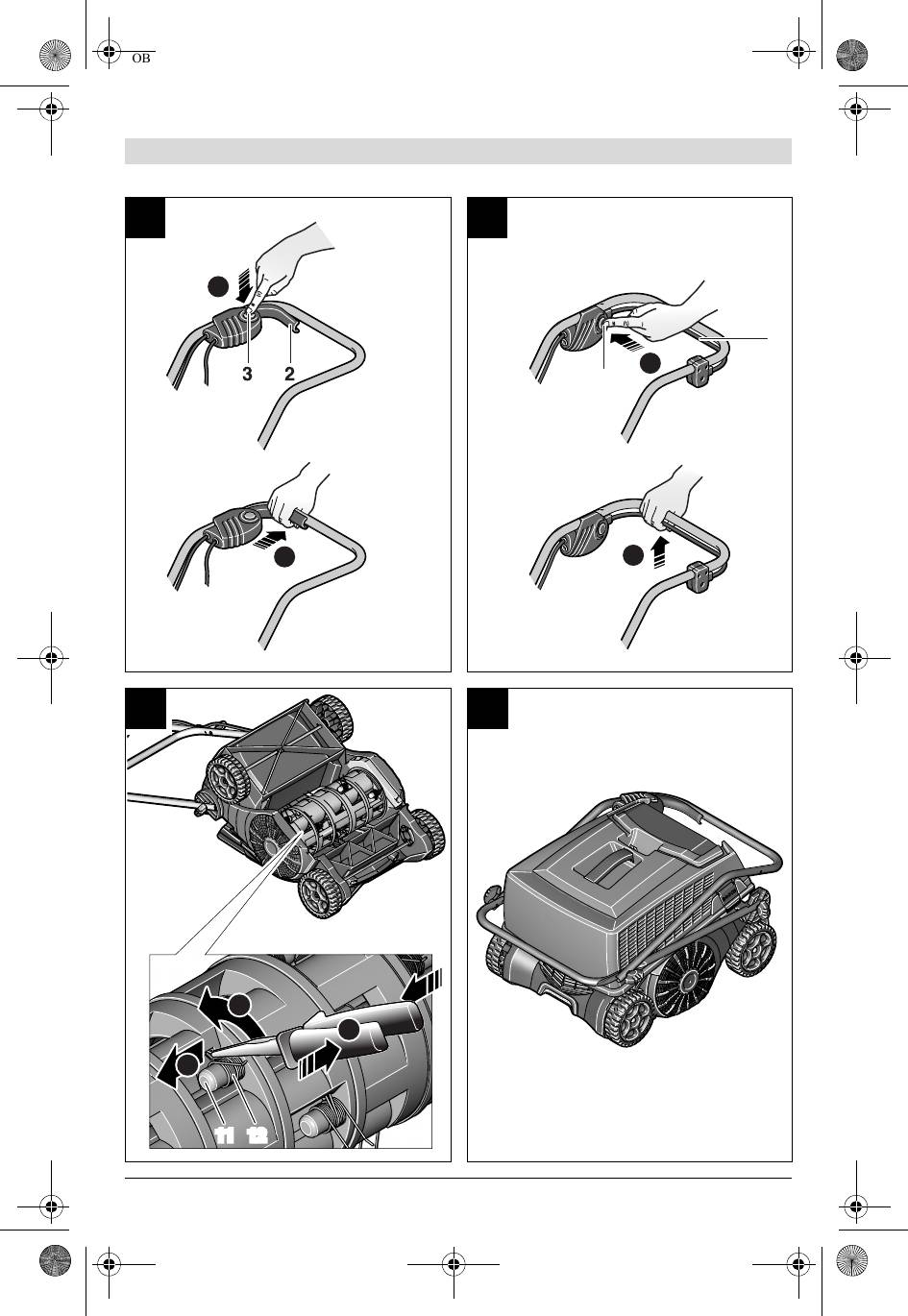

5 |

E

F

1

2

1

!

3

2

2

ALR 900

AVR 1100

G

H

ALR 900

2

1

3

11

12

F 016 L70 481 | (10.10.08) Bosch Power Tools

OBJ_BUCH-835-002.book Page 6 Friday, October 10, 2008 8:40 AM

6 | Deutsch

de

Sicherheitshinweise

Das Gerät nicht bei Regen benutzen

oder dem Regen aussetzen.

Achtung! Die nachfolgenden Anweisungen

sorgfältig durchlesen. Machen Sie sich mit den

Bedienelementen und dem ordnungsgemäßen

Bedienung

Gebrauch der Maschine vertraut. Die Bedie-

f Dieses Gerät ist nicht dafür bestimmt, von

nungsanleitung für spätere Verwendung bitte

Personen (einschließlich Kinder) mit einge-

sicher aufbewahren.

schränkten physischen, sensorischen oder

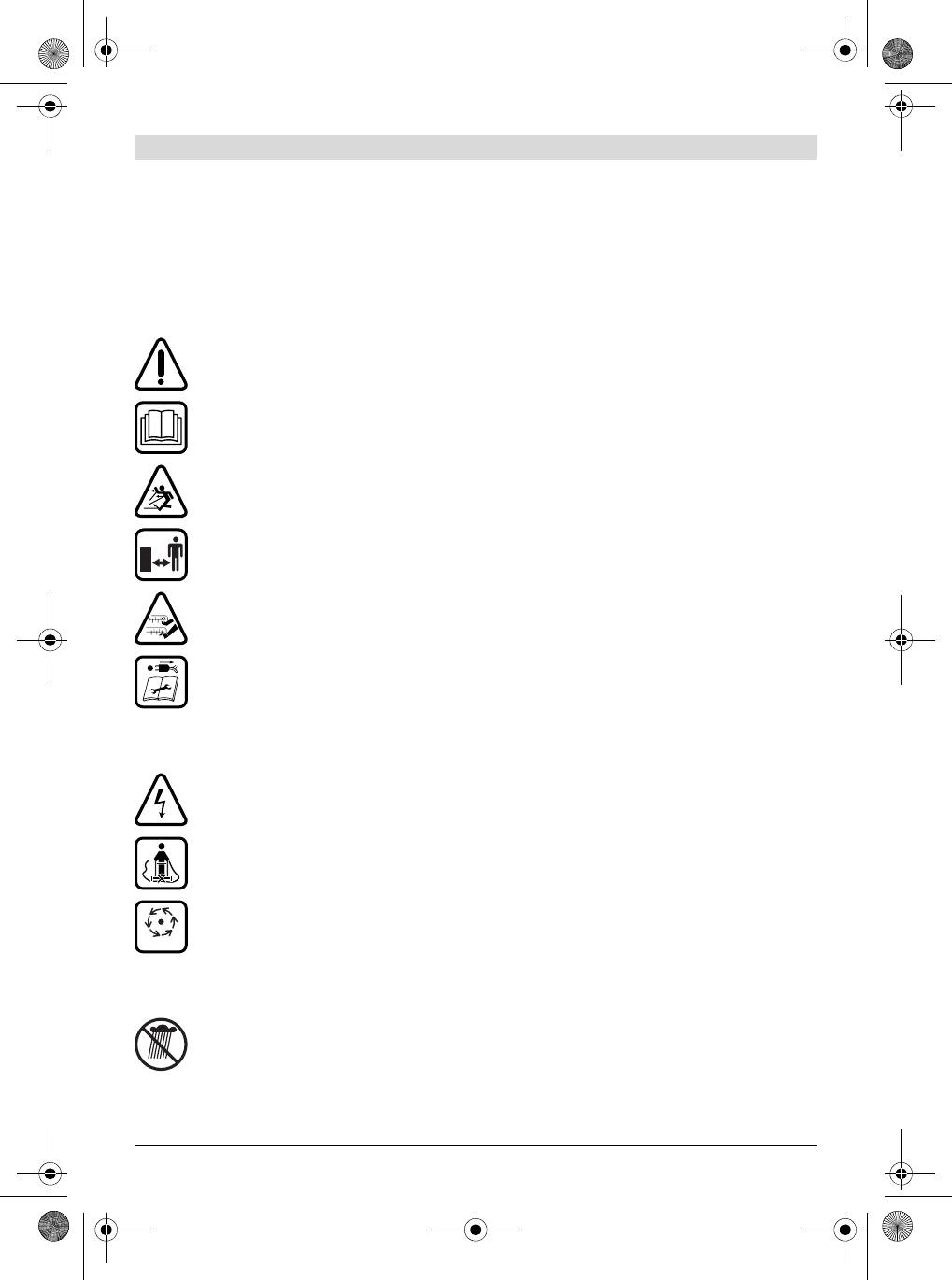

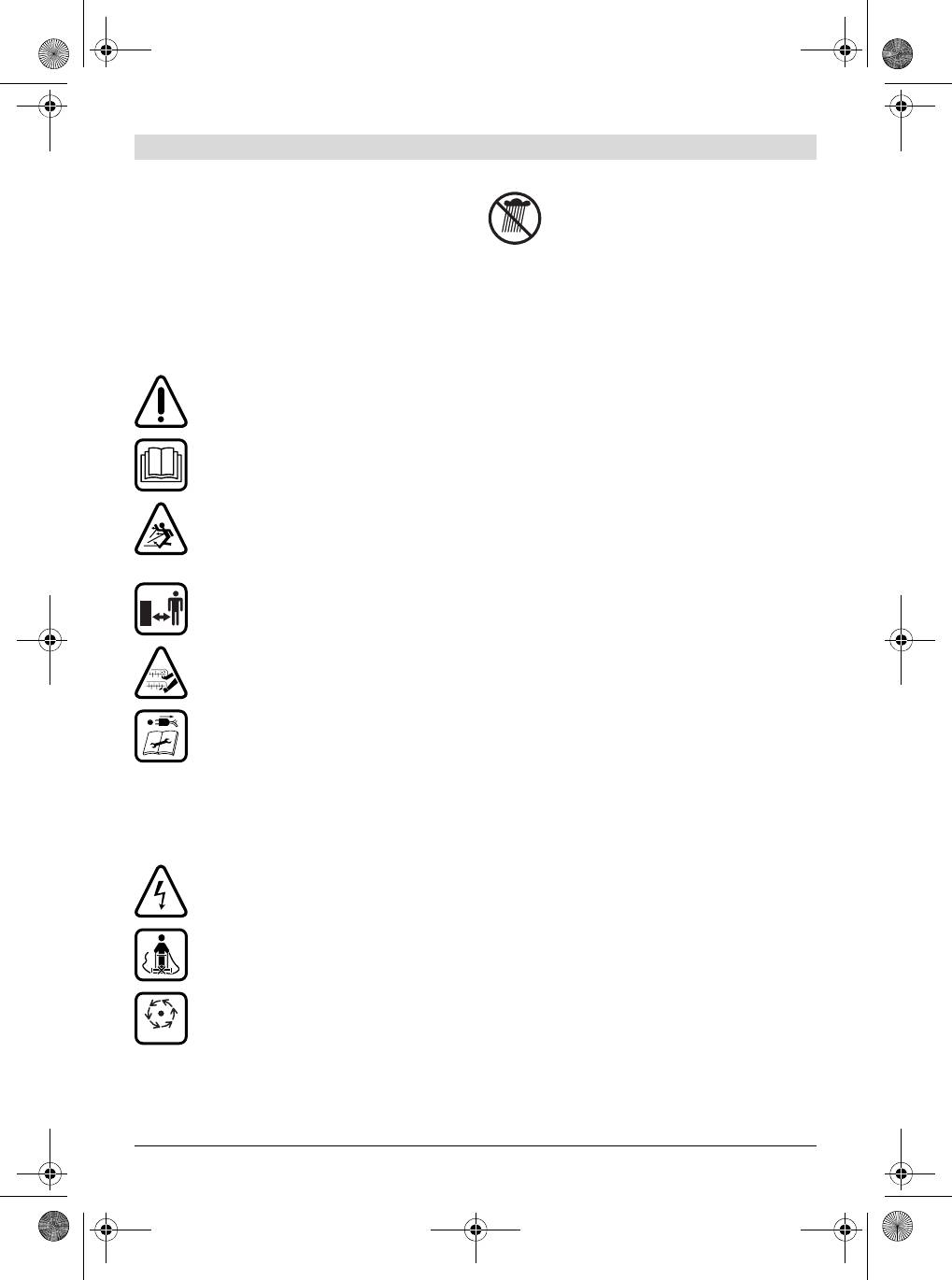

Erläuterung der Symbole auf der Maschine

geistigen Fähigkeiten oder mangelnder Er-

fahrung und/oder mangelndem Wissen be-

Allgemeiner Gefahrenhinweis.

nutzt zu werden, es sei denn, sie werden

durch eine für ihre Sicherheit zuständige Per-

son beaufsichtigt oder erhalten von ihr An-

Die Bedienungsanleitung durchlesen.

weisungen, wie das Gerät zu benutzen ist.

Kinder sollten beaufsichtigt werden, um si-

cherzustellen, dass sie nicht mit dem Gerät

spielen.

Achten Sie darauf, dass in der Nähe

stehende Personen nicht durch wegge-

f Benutzen Sie die Maschine nicht, wenn Sie

schleuderte Fremdkörper verletzt wer-

müde oder krank sind oder unter dem Ein-

den.

fluss von Alkohol, Drogen oder Medikamen-

ten stehen.

Halten Sie in der Nähe stehende Perso-

nen auf sicheren Abstand zur Maschi-

f Niemals Kindern oder mit diesen Anweisun-

ne.

gen nicht vertrauten Personen erlauben die

Maschine zu benutzen. Nationale Vorschrif-

Scharfe Zinken/Messer. Hüten Sie sich

ten beschränken möglicherweise das Alter

vor dem Verlust von Zehen und Fin-

des Bedieners. Bewahren Sie die Maschine

gern.

für Kinder unerreichbar auf, wenn sie nicht in

Vor Einstellungen am Gerät oder Reini-

Gebrauch ist.

gung, wenn sich das Kabel verfangen

f Niemals den Rasen lüften/vertikutieren, wäh-

hat oder wenn Sie das Gerät auch nur

rend sich Personen, insbesondere Kinder

für kurze Zeit unbeaufsichtigt lassen,

oder Haustiere, in unmittelbarer Nähe aufhal-

ausschalten und den Stecker aus der

ten.

Steckdose ziehen. Halten Sie das

Stromkabel von den Zinken/Messern

f Der Bediener oder Nutzer ist für Unfälle oder

fern.

Schäden an anderen Menschen oder deren

Eigentum verantwortlich.

Schützen Sie sich vor elektrischem

Schlag.

f Tragen Sie immer einen Gehörschutz und ei-

ne Schutzbrille, wenn Sie mit der Maschine

arbeiten.

Halten Sie das Anschlusskabel von den

f Benutzen Sie die Maschine nicht barfuß oder

Schneidmessern fern.

mit offenen Sandalen. Tragen Sie stets festes

Schuhwerk und eine lange Hose.

Warten Sie, bis alle Teile der Maschine

f Inspizieren Sie die zu bearbeitende Fläche

vollständig zur Ruhe gekommen sind,

sorgfältig und beseitigen Sie Steine, Stöcke,

STOP

bevor Sie diese anfassen. Die Zin-

Drähte, Knochen und sonstige Fremdkörper.

ken/Messer rotieren nach dem Ab-

schalten der Maschine noch weiter

f Prüfen Sie vor der Benutzung immer durch

und können Verletzungen verursachen.

Augenschein, ob Zinken und Zinkenschrau-

ben fehlen, abgenutzt oder beschädigt sind.

F 016 L70 481 | (10.10.08) Bosch Power Tools

OBJ_BUCH-835-002.book Page 7 Friday, October 10, 2008 8:40 AM

Deutsch | 7

f Wechseln Sie abgenutzte oder beschädigte

f Kippen Sie die Maschine beim Starten oder

Zinken und Schrauben nur im ganzen Satz

Anlassen des Motors nicht, außer dies ist

aus, um Unwuchten zu vermeiden. Vorsicht

zum Starten in hohem Gras erforderlich. In

bei Maschinen mit mehreren Zinken, da die

diesem Fall, die vom Bediener abgewandte

Rotation eines Zinken die Bewegung anderer

Seite durch Niederdrücken des Handgriffes

Zinken bewirken kann.

nicht weiter als unbedingt nötig anheben.

Achten Sie darauf, dass sich Ihre Hände am

f Tragen Sie einen Vollgesichtsschutz, wenn

Griff befinden, wenn Sie die Maschine wie-

Sie die Maschine ohne Auffangeinrichtung

der ablassen.

betreiben.

f Bringen Sie Ihre Hände und Füße nicht in die

f Stets ruhig gehen, niemals schnell laufen.

Nähe oder unter rotierende Teile.

f Nur bei Tageslicht oder gutem künstlichem

f Halten Sie Abstand zur Auswurfzone, wenn

Licht den Rasen lüften/vertikutieren.

Sie mit der Maschine arbeiten.

f Vermeiden Sie wenn möglich, die Benutzung

f Heben bzw. tragen Sie die Maschine niemals

der Maschine bei nassem Gras oder ergreifen

bei laufendem Motor.

Sie zusätzliche Vorsichtsmaßnahmen, um ein

Ausrutschen zu vermeiden.

f Vermeiden Sie beim Einstellen der Maschine,

dass Ihre Füße oder Hände zwischen den be-

f Das Lüften/Vertikutieren des Rasens an Bö-

weglichen Zinken/Messern und feststehen-

schungen kann gefährlich sein.

den Teilen der Maschine festgeklemmt wer-

f Keine besonders steilen Abhänge lüften/ver-

den.

tikutieren.

f Überprüfen Sie regelmäßig das Stromkabel

– Achten Sie auf schrägen Flächen oder auf

und etwaige Verlängerungskabel. Ein be-

nassem Gras stets auf sicheren Tritt.

schädigtes Kabel nicht an die Steckdose an-

– Lüften/Vertikutieren Sie den Rasen auf

schließen oder berühren, bevor es vom

schrägen Flächen immer quer und niemals

Stromnetz getrennt ist. Bei einem beschä-

auf- und abwärts.

digten Kabel können Sie mit spannungsfüh-

– Gehen Sie beim Richtungswechsel an Abhän-

renden Teilen in Berührung kommen. Vor-

gen äußerst vorsichtig vor.

sicht, es besteht die Gefahr eines

– Gehen Sie beim Rückwärtsgehen oder Zie-

elektrischen Schlages.

hen der Maschine äußerst vorsichtig vor.

f Berühren Sie die Zinken nicht, bevor die Ma-

f Schieben Sie die Maschine beim Lüften/Ver-

schine vom Stromnetz getrennt ist und die

tikutieren des Rasens immer vorwärts und

Zinken vollständig zum Stillstand gekommen

ziehen Sie diese niemals zum Körper hin.

sind.

f Die Zinken/Messer müssen stehen, wenn Sie

f Halten Sie Stromkabel und Verlängerungs-

die Maschine für den Transport kippen müs-

kabel von den Zinken fern. Die Zinken kön-

sen, wenn Sie nicht mit Gras bepflanzte Flä-

nen die Kabel beschädigen und Sie mit span-

chen überqueren und wenn Sie die Maschine

nungsführenden Teilen in Berührung

zu und von dem zu lüftenden/vertikutieren-

bringen. Vorsicht, es besteht die Gefahr ei-

den Bereich transportieren.

nes elektrischen Schlages.

f Betreiben Sie die Maschine niemals ohne

Netzstecker aus der Steckdose ziehen:

Auffangeinrichtung oder Prallschutz.

– immer wenn Sie sich von der Maschine ent-

f Schalten Sie die Maschine wie in der Be-

fernen,

triebsanleitung beschrieben ein und achten

– vor dem Beseitigen von Blockierungen,

Sie darauf, dass Ihre Füße ausreichend weit

– wenn Sie die Maschine überprüfen, reinigen

von rotierenden Teilen entfernt sind.

oder an ihr arbeiten,

Bosch Power Tools F 016 L70 481 | (10.10.08)

OBJ_BUCH-835-002.book Page 8 Friday, October 10, 2008 8:40 AM

8 | Deutsch

– nach der Kollision mit einem Fremdkörper.

f Tragen Sie immer Gartenhandschuhe, wenn

Überprüfen Sie die Maschine sofort auf Be-

Sie im Bereich der scharfen Zinken/Messer

schädigungen und lassen Sie diese wenn not-

hantieren oder arbeiten.

wendig instandsetzen,

– wenn die Maschine ungewöhnlich zu vibrie-

ren beginnt (sofort prüfen).

Funktionsbeschreibung

Wartung

Lesen Sie alle Sicherheitshinweise

und Anweisungen. Versäumnisse

f Stellen Sie den Festsitz aller Muttern, Bolzen

bei der Einhaltung der Sicherheits-

und Schrauben sicher, damit ein sicherer Ar-

hinweise und Anweisungen können

beitszustand der Maschine gewährleistet ist.

elektrischen Schlag, Brand

f Überprüfen Sie regelmäßig die Auffangein-

und/oder schwere Verletzungen

richtung auf Abnutzung.

verursachen.

f Überprüfen Sie die Maschine und ersetzen

Sie sicherheitshalber abgenutzte oder be-

Bestimmungsgemäßer Gebrauch

schädigte Teile.

Das Gerät ist dazu bestimmt, um im privaten Be-

f Stellen Sie sicher, dass auszuwechselnde

reich den Rasen zu rechen, zu vertikutieren oder

Teile von Bosch stammen.

zu lüften.

f Tragen Sie immer Gartenhandschuhe, wenn

Mit einer größer eingestellten Arbeitshöhe ist es

Sie im Bereich der scharfen Zinken/Messer

möglich auf der Rasenfläche liegendes Laub zu

hantieren oder arbeiten.

sammeln.

Stromanschluss

Lieferumfang

f Die Spannung der Stromquelle muss mit den

Angaben auf dem Typenschild des Gerätes

Nehmen Sie das Gerät vorsichtig aus der Verpa-

übereinstimmen.

ckung und prüfen Sie, ob die nachfolgenden Tei-

le vollständig sind:

f Es wird empfohlen, dieses Gerät nur an eine

Steckdose anzuschließen, die mit einem

– Rasenlüfter (ALR 900)/Vertikutierer

30 mA Fehlerstrom- Schutzschalter abgesi-

(AVR 1100)

chert ist.

– Griffbügel-Unterteil

– Griffbügel-Oberteil

f Beim Austausch des Kabels an diesem Gerät

nur die vom Hersteller vorgesehene Netzan-

– Grasfangkorb-Oberteil

schlussleitung verwenden, Bestell-Nr. und

– Grasfangkorb-Unterteil

Type siehe Betriebsanleitung.

(befindet sich im Grasfangkorb-Oberteil)

– 4 Schrauben

f Den Netzstecker niemals mit nassen Händen

anfassen.

– 4 Flügelmuttern

– 2 Kabelclips

f Die Netzanschlussleitung oder das Verlänge-

– Bedienungsanleitung

rungskabel nicht überfahren, quetschen oder

daran zerren, da es beschädigt werden könn-

Wenn Teile fehlen oder beschädigt sind, wen-

te. Schützen Sie das Kabel vor Hitze, Öl und

den Sie sich bitte an Ihren Händler.

scharfen Kanten.

Die Maschine wiegt im vollständig zusammenge-

f Das Verlängerungskabel muss den in der Be-

bauten Zustand etwa 9,9–10,4 kg. Holen Sie bei

triebsanleitung aufgeführten Querschnitt ha-

Bedarf Hilfe, um die Maschine aus der Verpa-

ben und spritzwassergeschützt sein. Die

ckung zu nehmen.

Steckverbindung darf nicht im Wasser liegen.

Achten Sie auf scharfen Zinken/Messer, wenn

Sie die Maschine aus der Verpackung nehmen

oder zum Rasen tragen.

F 016 L70 481 | (10.10.08) Bosch Power Tools

OBJ_BUCH-835-002.book Page 9 Friday, October 10, 2008 8:40 AM

Deutsch | 9

6 Griffbügel-Unterteil

Abgebildete Komponenten

7 Grasfangkorb

Die Nummerierung der abgebildeten Kompo-

8 Lüftungsschlitze

nenten bezieht sich auf die Darstellung des Ge-

9 Hebel für Arbeitshöhe

rätes auf der Grafikseite.

10 Seriennummer

1 Griffbügel-Oberteil

** länderspezifisch

2 Schalthebel

Abgebildetes oder beschriebenes Zubehör gehört

3 Sicherheitsknopf

nicht zum Standard-Lieferumfang. Das vollständige

4 Netzstecker **

Zubehör finden Sie in unserem Zubehörprogramm.

5 Kabel-Zugentlastung

Technische Daten

Rasenlüfter / Vertikutierer ALR 900 AVR 1100

Sachnummer

3 600 H8A 0.. 3 600 H8A 1..

Nennaufnahmeleistung

W 900 1100

Spurbreite

cm 32 32

Volumen, Grasfangkorb

l5050

Mechanismus

z

–

– Federzinken

– Pendelmesser

–

z

Sammelsystem

Jet Collect Jet Collect

Arbeitshöhe

mm +10/+5/0/-5 +5/0/-5/-10

Gewicht entsprechend EPTA-Procedure

01/2003

kg 9,9 10,4

Seriennummer

Siehe Seriennummer 10 (Typenschild) an der Maschine

Geräusch-/Vibrationsinformation

Konformitätserklärung

Messwerte ermittelt entsprechend

Wir erklären in alleiniger Verantwortung, dass

2000/14/EG (1,60 m Höhe, 1,0 m Abstand) und

das unter „Technische Daten“ beschriebene

EN ISO 5349.

Produkt mit den folgenden Normen oder norma-

tiven Dokumenten übereinstimmt: EN 60335 ge-

Der A-bewertete Geräuschpegel des Gerätes be-

mäß den Bestimmungen der Richtlinien

trägt typischerweise: Schalldruckpegel

2004/108/EG, 98/37/EG (bis 28.12.2009),

78 dB(A); garantierter Schallleistungspegel

2006/42/EG (ab 29.12.2009), 2000/14/EG.

niedriger als 94 dB(A). Unsicherheit K =3 dB.

2000/14/EG: Gemessener Schallleistungspegel

Die Hand-Arm-Vibration ist typischerweise nied-

2

92 dB(A). Bewertungsverfahren der Konformität

riger als 2,5 m/s

.

gemäß Anhang V.

Technische Unterlagen bei:

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Leinfelden, den 01.07.2008

Bosch Power Tools F 016 L70 481 | (10.10.08)

OBJ_BUCH-835-002.book Page 16 Friday, October 10, 2008 8:40 AM

16 | Deutsch

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld – Willershausen

Tel. Kundendienst: +49 (1805) 70 74 10

Fax: +49 (1805) 70 74 11

E-Mail: Servicezentrum.Elektrowerkzeuge@de.

bosch.com

Tel. Kundenberatung: +49 (1803) 33 57 99

Fax: +49 (711) 7 58 19 30

E-Mail: kundenberatung.ew@de.bosch.com

Österreich

ABE Service GmbH

Jochen-Rindt-Straße 1

1232 Wien

Tel. Service: +43 (01) 61 03 80

Fax: +43 (01) 61 03 84 91

Tel. Kundenberater: +43 (01) 7 97 22 30 66

E-Mail: abe@abe-service.co.at

Schweiz

Tel.: +41 (044) 8 47 15 11

Fax: +41 (044) 8 47 15 51

Luxemburg

Tel.: +32 (070) 22 55 65

Fax: +32 (070) 22 55 75

E-Mail: outillage.gereedschap@be.bosch.com

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen

sollen einer umweltgerechten Wiederverwer-

tung zugeführt werden.

Nur für EU-Länder:

Werfen Sie Elektrowerkzeuge

nicht in den Hausmüll!

Gemäß der Europäischen Richtli-

nie 2002/96/EG über Elektro- und

Elektronik-Altgeräte und ihrer Um-

setzung in nationales Recht müs-

sen nicht mehr gebrauchsfähige Elektrowerk-

zeuge getrennt gesammelt und einer

umweltgerechten Wiederverwertung zugeführt

werden.

Änderungen vorbehalten.

F 016 L70 481 | (10.10.08) Bosch Power Tools

OBJ_BUCH-835-002.book Page 17 Friday, October 10, 2008 8:40 AM

English | 17

en

Safety Notes

Operation

f This appliance is not intended for use by per-

Warning! Read these instructions carefully, be

sons (including children) with reduced phys-

familiar with the controls and the proper use

ical, sensory or mental capabilities, or lack of

of the machine. Please keep the instructions

experience and knowledge, unless they have

safe for later use!

been given supervision or instruction con-

Explanation of symbols on the machine

cerning use of the appliance by a person re-

sponsible for their safety.

General hazard safety alert.

Children should be supervised to ensure that

they do not play with the appliance.

f Never operate the product when you are

Read instruction manual.

tired, ill or under the influence of alcohol,

drugs or medicine.

f Never allow children or people unfamiliar

Pay attention that bystanders are not

with these instructions to use the machine.

injured through foreign objects thrown

Local regulations may restrict the age of the

from the machine.

operator. When not in use store the machine

Keep bystanders a safe distance away

out of reach of children.

from the machine.

f Never rake/verticut while people, especially

children or pets are nearby.

Sharp tines/blades. Beware of sever-

f The operator or user is responsible for acci-

ing toes or fingers.

dents or hazards occurring to other people

or their property.

Switch off and remove plug from mains

f Wear hearing protection and safety glasses

before adjusting, cleaning or if the ca-

at all times while operating the machine.

ble is entangled and before leaving the

f Do not operate the machine when barefoot

machine unattended for any period.

or wearing open sandals, always wear sub-

Keep the supply flexible cord away

stantial footwear and long trousers.

from the raking tines/blades.

f Thoroughly inspect the area where the ma-

Beware electric shock hazard.

chine is to be used and remove all stones,

sticks, wires, bones and other foreign ob-

jects.

Keep supply flexible cord away from

f Before using, always visually inspect to see

cutting means.

that the tines and tine assembly are not

worn, damaged or loose.

Wait until all machine components

f Replace worn or damaged tine and assem-

have completely stopped before

blies in sets to preserve balance. On multi-

STOP

touching them. The tines/blades con-

tined machines, take care as rotating one

tinue to rotate after the machine is

tine can cause other tines to rotate.

switched off, a rotating tine/blade can

f Wear full eye protection when using the ma-

cause injury.

chine without the catcher.

Do not use the machine in the rain or

f Walk, never run.

leave it outdoors when it is raining.

f Rake/Verticut only in daylight or in good arti-

ficial light.

Bosch Power Tools F 016 L70 481 | (10.10.08)

OBJ_BUCH-835-002.book Page 18 Friday, October 10, 2008 8:40 AM

18 | English

f Avoid operating the machine in wet grass,

f Regularly inspect the supply cable and any

where feasible or take additional precautions

extension cables. Do not connect damaged

to avoid slipping.

cables to the supply or touch a damaged ca-

ble before it is disconnected from the sup-

f Raking/Verticutting on banks can be danger-

ply. A damaged cable can lead to contact

ous.

with live parts. Beware electric shock hazard.

f Do not rake/verticut excessively steep

f Do not touch the tines before the machine is

slopes.

disconnected from the supply and the tines

– Always be sure of your footing on slopes or

have come to a complete stop.

wet grass.

f Keep supply cables and extension cables

– Rake/Verticut across the face of slopes –

away from the tines. The tines can cause

never up and down.

damage to the cables and lead to contact

– Exercise extreme caution when changing di-

with live parts. Beware electric shock hazard.

rection on slopes.

– Use extreme caution when stepping back or

Remove the plug from the socket:

pulling the machine towards you.

– whenever you leave the machine,

f Never rake/verticut by pulling the machine

– before clearing a blockage,

towards you.

– before checking, cleaning or working on the

f Stop the machine if the machine has to be

machine,

tilted for transportation when crossing sur-

– after striking a foreign object. Inspect the

faces other than grass and when transport-

machine for damage and make repairs as

ing the machine to and from the area to be

necessary,

raked/verticut.

– if the machine starts to vibrate abnormally

(check immediately).

f Never operate the machine without the

catcher or deflector guard in position.

Maintenance

f Switch on the motor according to the in-

f Keep all nuts, bolts and screws tight to be

structions with feet well away from rotating

sure that the machine is in safe working con-

parts.

dition.

f Do not tilt the machine when starting or

f Check the catcher frequently for wear or de-

switching on the motor, except if the ma-

terioration.

chine has to be tilted for starting in long

f Examine the machine and replace worn or

grass. In this case, do not tilt if more than ab-

damaged parts for safety.

solutely necessary and tilt only the part

which is away from the operator. Always en-

f Ensure replacement parts fitted are Bosch

sure that both hands are in the operating po-

approved.

sition before returning the machine to the

f Always wear gardening gloves when handling

ground.

or working near the sharp tines/blade.

f Do not put hands or feet near or under rotat-

Power supply

ing parts.

f

The voltage indicated on the rating plate

f Always stand clear of the discharge zone

must correspond to the voltage of the power

when operating the machine.

source.

f Never pick up or carry the machine while the

f We recommend that this equipment is only

motor is running.

connected into a socket which is protected

f Be careful during adjustment of the machine

by a circuit-breaker that would be actuated

to prevent entrapment of the feet and hands

by a 30 mA residual current.

between moving tines/blades and fixed parts

of the machine.

F 016 L70 481 | (10.10.08) Bosch Power Tools

OBJ_BUCH-835-002.book Page 19 Friday, October 10, 2008 8:40 AM

English | 19

f Only use or replace power supply cables for

Delivery Scope

this unit which correspond to the types indi-

cated by the manufacturer. See the operat-

Carefully remove the machine from its packag-

ing instructions for the order no. and types.

ing and check if the following parts are com-

f Never touch the mains plug with wet hands.

plete:

– Lawnraker (ALR 900)/Verticutter

f Do not run over, crush or pull the power sup-

(AVR 1100)

ply cable or extension lead, otherwise it may

be damaged. Protect the cable from heat, oil

– Handle bottom

and sharp edges.

– Handle top

– Grassbox top

f The extension lead must have a cross section

in accordance with the operating instruc-

– Grassbox bottom

tions and be protected against splashed wa-

(packed inside grassbox top)

ter. The connection must not be in water.

–4Bolts

– 4 Wing nuts

f Always wear gardening gloves when handling

or working near the sharp tines/blade.

– 2 Cable clips

– Operating instructions

When parts are missing or damaged, please con-

tact your dealer.

Functional Description

When fully assembled the machine weighs ap-

Read all safety warnings and all in-

proximately 9.9–10.4 kg. If necessary, obtain

structions. Failure to follow the

assistance to remove from packaging.

warnings and instructions may re-

sult in electric shock, fire and/or se-

Take care when removing from packaging or car-

rious injury.

rying the machine to the lawn, as the

tines/blades are sharp.

Intended Use

Product Features

This product is intended for domestic, lawn rak-

ing, scarifying or verticutting of lawn.

The numbering of the components shown refers

At higher height of cut level the product is in-

to the representation of the machine on the

tended for collection of leaves in the lawn area.

graphic pages.

1 Handle top

2 Switch lever

3 Safety button

4 Power plug **

5 Cable restraint

6 Handle bottom

7 Grassbox

8 Ventilation slots

9 Height of cut lever

10 Serial number

** country specific

Accessories shown or described are not part of the

standard delivery scope of the product. A complete

overview of accessories can be found in our acces-

sories program.

Bosch Power Tools F 016 L70 481 | (10.10.08)

OBJ_BUCH-835-002.book Page 20 Friday, October 10, 2008 8:40 AM

20 | English

Technical Data

Lawnraker / Verticutter ALR 900 AVR 1100

Article number

3 600 H8A 0.. 3 600 H8A 1..

Rated power input

W 900 1100

Cutting width

cm 32 32

Grassbox, capacity

l5050

Cutting system

z

–

– Double wound tines

– Pivoting blades

–

z

Collection system

Jet Collect Jet Collect

Height of cut

mm +10/+5/0/-5 +5/0/-5/-10

Weight according to EPTA-Procedure

01/2003

kg 9.9 10.4

Serial number

See serial number 10 (type plate) on the machine

Dr. Egbert Schneider

Dr. Eckerhard Strötgen

Noise/Vibration Information

Senior Vice President

Head of Product

Measured values determined according to

Engineering

Certification

2000/14/EC (1.60 m height, 1.0 m distance

away) and EN ISO 5349.

Typically the A-weighted noise levels of the

product are: Sound pressure level 78 dB(A);

01.07.2008, Robert Bosch GmbH, Power Tools Division

Guaranteed sound power level lower than

D-70745 Leinfelden-Echterdingen

94 dB(A). Uncertainty K =3 dB.

The hand-arm acceleration is typically below

2

2.5 m/s

.

Assembly

Declaration of Conformity

For Your Safety

We declare under our sole responsibility that

f Warning! Switch off, remove plug from

the product described under “Technical data” is

mains before adjusting, cleaning or if cable

in conformity with the following standards or

is cut, damaged or entangled.

standardization documents: EN 60335 accord-

ing to the provisions of the directives

f The tines/blades continue to rotate for a

2004/108/EC, 98/37/EC (until 28 Dec 2009),

few seconds after the machine is switched

2006/42/EC (from 29 Dec 2009), 2000/14/EC.

off.

2000/14/EC: Measured sound power level

f Caution – do not touch rotating

92 dB(A). Conformity assessment procedure

tines/blades.

according to Annex V.

f Always wear gardening gloves when han-

Technical file at:

dling or working near the sharp tines/blade.

Bosch Lawn and Garden Ltd., PT-LG/EAE,

Stowmarket, Suffolk IP14 1EY, England

Leinfelden, 01.07.2008

F 016 L70 481 | (10.10.08) Bosch Power Tools
