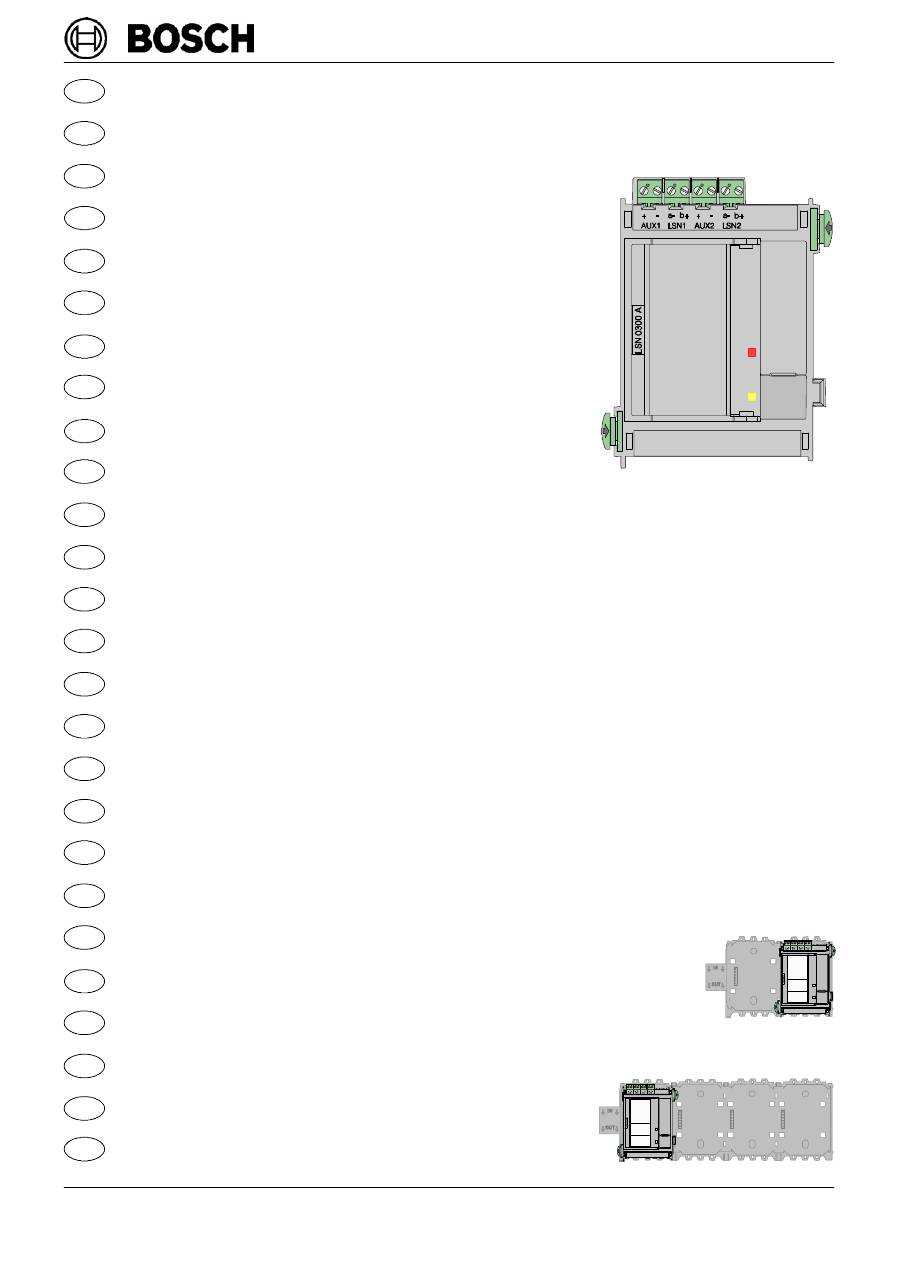

Bosch LSN 0300 A LSN improved Module 300 mA: инструкция

A4 / 22.06.2007

LSN 0300 A

ST - FIR / PRM1 / deh

BDL-

4998153984

1 / 32

Pershkrimi i pajisjes / Manual i instalimit

LSN moduli 300 mA

Описание на продкта / Инструкция за монтаж

LSN модул 300 mA

Popis produktu / Instalační manuál

Modul LSN 300 mA

Produktbeschreibung / Montageanleitung

LSN Modul 300 mA

Produktbeskrivelse / Installationsmanual

LSN-modul 300 mA

Descripción del Producto / Manual de Instalación

Módulo LSN de 300 mA

Toote kirjeldus / Monteerimisjuhised

LSN moodul 300 mA

Description de produit / Manuel d’installation

Module LSN 300 mA

Tuotekuvaus / Asennusohjeet

LSN-moduuli 300 mA

Product description / Installation manual

LSN module 300 mA

Περιγραφή προϊόντος / Oδηγϊες σuvαρμολόγησης

Δομοστοιχείο LSN των 300 mA

Termékleírás / Telepítési kézikönyv

300 mA-es LSN modul

Opis proizvoda / Priručnik za instaliranje

LSN modul 300 mA

Descrizione prodotto / Manuale di installazione

Modulo LSN 300 mA

Gaminio aprašymas / Surinkimo instrukcija

LSN 300 mA modulis

Izstrādājuma apraksts / Montāžas norādījumi

LSN modulis 300 mA

Produktbeskrivelse / Monteringsinstruksoner

LSN-modul 300 mA

Productomschrijving / Installatiehandleiding

LSN-module 300 mA

Descrição de Produto / Manual de Instalação

Módulo LSN 300 mA

Opis produktu / Instrukcja instalacji

Moduł LSN 300 mA

Prospecte / Manual de Instalara

Modul LSN de 300 mA

Texническое описание / Инструкция по установке

Модуль LSN 300 мА

Produkt beskrivning / Installation manual

LSN-modul 300 mA

Opis proizvoda / Instalacijski priručnik

LSN modul 300 mA

Opis izdelka / Priročnik za montažo

LSN module 300 mA

Ürün tanm / Kurulum klavuzu

LSN modülü 300 mA

LSN 0300 A

4.998.137.277

PRS 0002 A

PRD 0004 A

AL

BG

CZ

D

DK

E

EST

F

FIN

GB

GR

H

HR

I

LT

LV

N

NL

P

PL

RO

RUS

S

SCG

SLO

TR

LSN 0300 A ⇒ PRS 0002 A / PRD 0004 A

2 / 32

ST - FIR / PRM1 / deh

BDL-4998153984 / A4

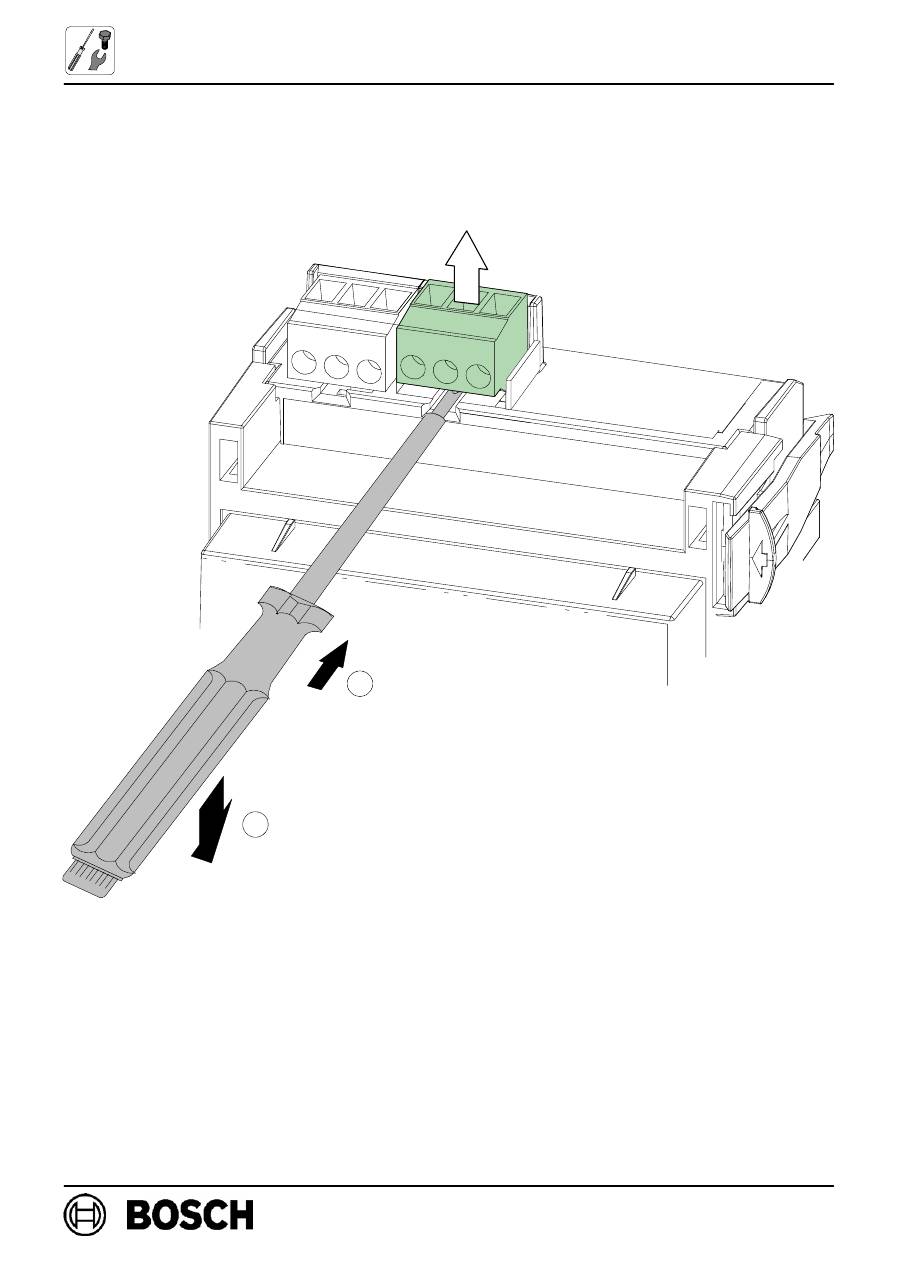

2. 1. 3.

LSN 0300 A ⇒ PRS 0002 A / PRD 0004 A

3 / 32

ST - FIR / PRM1 / deh

BDL-4998153984 / A4

2. 1.

Shqip 4.998.137.277 Përshkrimi i prodhimit LSN 0300 A

4 / 32

ST - FIR / PRM1 / deh

BDL-4998153984 / A4

Përshkrimi i funksionit

Moduli mundëson aktivizimin e një unaze LSN me deri 254 elemente LSN

improved

ose 127 elemen- teve klasike LSN me një rrymë maksimale të linjës prej 300 mA.

Alokimi i terminaleve

Poz

Legjenda

Kyçja

Poz.

Legjenda

Unaza LSN

Dega LSN

1

AUX1 +

Furnizim i tensionit

Furnizim i tensionit

2

AUX1-

Furnizim i tensionit

shtesë

Furnizim i tensionit

shtesë dega 1

3

LSN a1-

LSN a1- dalës

Dega 1 LSN a1-

4

LSN b1+

LSN b1+ dalës

Dega 1 LSN b1+

5

AUX2 +

Furnizim i tensionit

Furnizim i tensionit

6

AUX2-

Furnizim i tensionit

shtesë***

Furnizim i tensionit

shtesë dega 2

7

LSN a2-

LSN a2- hyrës

Dega 2 LSN a2-

8

LSN b2+

LSN b2+ hyrës

Dega 2 LSN b2+

*** Vetëm për elementet ndarëse të përdorura në unazë (teknika ERT)

tensioni shtesë mund të kthehet tek AUX2! [janë të përshtatshme p.

sh. elementet ndarëse YBO-R/SCI]

Të dhënat teknike

Elementet komanduese dhe sinjali-

zuese

2 dioda LED (1 x e kuqe, alarm/ 1 x e verdhë, pengesë)

1 tastë (test i LED-ve)

Tensioni në hyrje

+20 V DC . . . +30 V DC / +5 V DC

±

5 %

Tensioni bazë:

- LSN-Tensioni në qetësi

- LSN-Tensioni i emetimit

- Furnizim shtesë AUX

30

±

1,0

V DC

30

±

1,0

V DC + 1,6

±

0,15

V DC (ngritje tensioni)

28

±

1,0

V DC

Konsumi maksimal i rrymës

1750 mA me 24 V DC

Nom. Konsumi i rrymës

-Moduli

- LSN

- AUX

39 mA me 24 V DC

1,7 x Konsumi i rrymës i elementeve LSN

1,2 x furnizim shtesë AUX

Gjatësia e përçuesit

maks. 1600 m, në varësi të konfigurimit dhe të tipit të kabllos

Numri i elementeve LSN

maks. 127 elemente klasike LSN

maks. 254 elemente klasike LSN

improved

Rryma e linjës LSN

maks. 300 mA, në varësi të konfigurimit dhe të tipit të kabllos,

Furnizim shtesë AUX (28 V DC)

maks. 500 mA për një unazë LSN (teknika ERT)

përkatësisht 2 x maks. 500 mA për dy dega

Lloji i mbrojtjes

IP30 / IEC 60529

Standardet e sigurisë

IEC 60950 / EN 60950

Rezistenca ndaj pengesave EMV

EN 50130-4

Emetimi i pengesave EMV

EN 61000-6-3

Temperatura e lejuar e punës

-5

_

C . . . 50

_

C

Temperatura e lejuar e magazinimit

-20

_

C . . . 60

_

C

Lagështia relative e lejuar

maks. 95 % jokondensues

Materiali i kutisë dhe ngjyra

Plastik ABS, (UL94 V-0), gjysmë i marrtë, antracit, RAL 7016

Përmasat (L x GJ x TH)

rreth 127 x 96 x 60 mm

Pesha

rreth 225 g

1 2

3 4

5 6 7 8
