Bosch LSN 0300 A LSN improved Module 300 mA: Srpski 4.998.137.277 Opis proizvoda LSN 0300 A

Srpski 4.998.137.277 Opis proizvoda LSN 0300 A

27 / 32

ST - FIR / PRM1 / deh

BDL-4998153984 / A4

Opis funkcija

Modul omogućava spajanje LSN zatvorene petlje sa do 254 LSNimproved - elemenata ili 127 klasičnih LSN - elemenata pri maksimalnoj linijskoj struji od 300 mA.

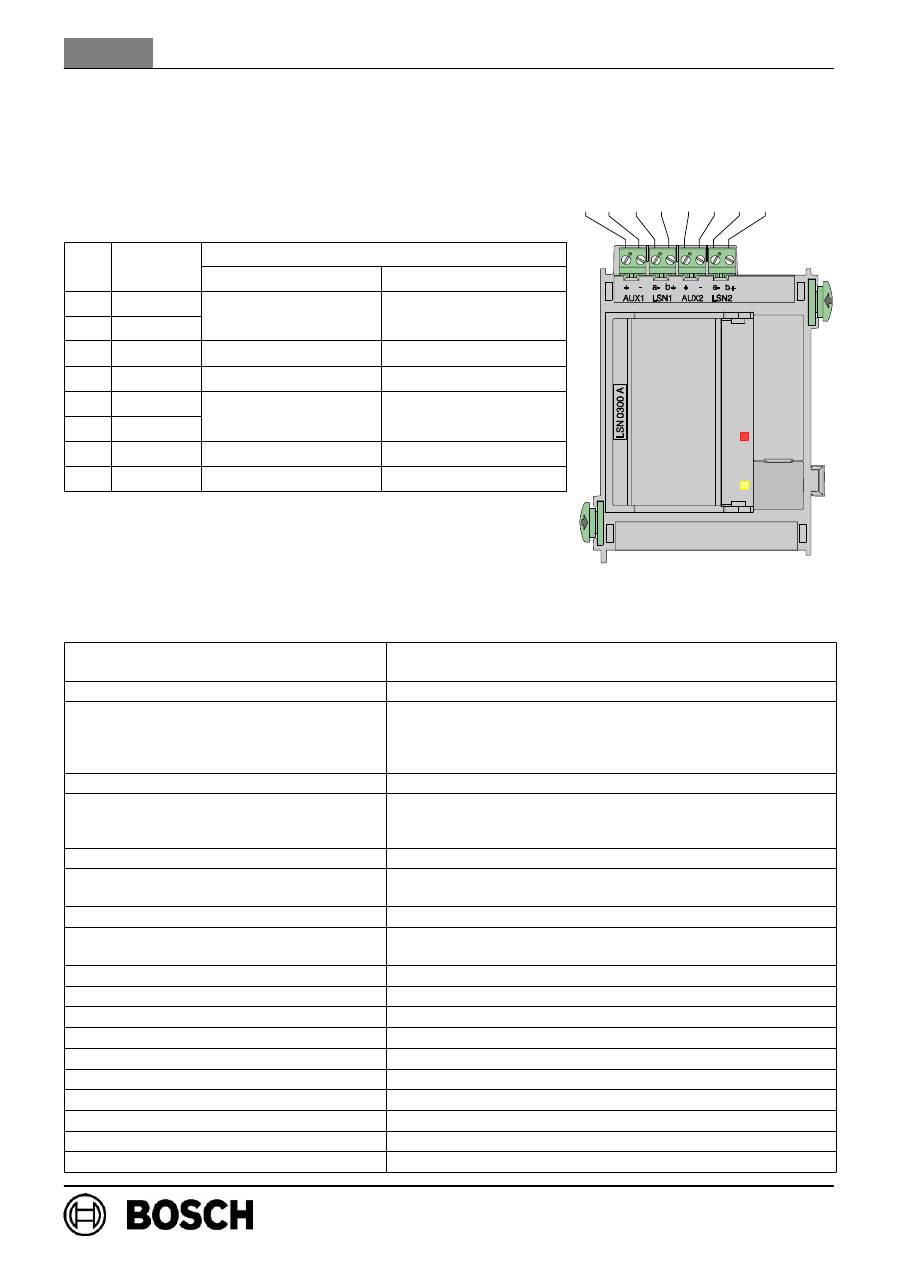

Raspored stezaljki

Pol

Oznaka

Priključak

Pol.

Oznaka

LSN-zatvorena petlja

LSN-linija

1

AUX1 +

Napajanje dodatnim

Napajanje dodatnim

2

AUX1 -

Napajanje dodatnim

naponom

Napajanje dodatnim

naponom linije 1

3

LSN a1-

LSN a1- izlazna

Linija 1 LSN a1-

4

LSN b1+

LSN b1+ izlazna

Linija 1 LSN b1+

5

AUX2 +

Napajanje dodatnim

Napajanje dodatnim

6

AUX2 -

Napajanje dodatnim

naponom***

Napajanje dodatnim

naponom linija 2

7

LSN a2-

LSN a2- ulazna

Linija 2 LSN a2-

8

LSN b2+

LSN b2+ ulazna

Linija 2 LSN b2+

*** Samo kod zatvorene petlje sa umetnutim izolatorima kratkog spoja

(ERT-tehnologije)dozvoljeno je sniavanje dodatnog napona prema

AUX2! [odgovarajući su na primer YBO-R/SCI-izolatori kratkog spoja]

Tehnički podaci

Elementi za prikazivanje i rukovanje

2 LED svetleće diode (1 x crvena, alarm/ 1 x uta, smetnja)

1 taster (LED - test)

Ulazni napon

+20 V DC (jednosmerne struje). . . +30 V DC / +5 V DC

±

5 %

Izlazni napon:

- LSN-napon mirovanja

- LSN-odašiljački napon

- Dodatno napajanje AUX

30

±

1,0

V DC

30

±

1,0

V DC + 1,6

±

0,15

V DC (podizanje napona)

28

±

1,0

V DC

Maksimalna potrošnja struje

1750 mA pri 24 V DC

Nom. potrošnja struje:

- modula

- LSN-a

- AUX-a

39 mA pri 24 V DC

1,7 x potrošnja struje LSN-elemenata

1,2 x dodatno napajanje AUX

Duina kabla

maks. 1600 m, zavisno od konfiguracije i vrste kabla

Broj LSN elemenata

maks. 127 klasičnih LSN elemenata

maks. 254 LSN

poboljšanih

elemenata

Linijska struja LSN

maks. 300 mA, zavisno od konfiguracije i vrste kabla

Dodatno napajanje AUX (28 V DC)

maks. 500 mA kod LSN zatvorene petlje (ERT-tehnologija)

tj. 2 x maks. 500 mA kod 2 linije

Vrsta zaštite

IP30 / IEC 60529

Bezbednosni standardi

IEC 60950 / EN 60950

EMV-otpornost na smetnje

EN 50130-4

EMV-emitiranje smetnji

EN 61000-6-3

Dozvoljena radna temperatura

-5

_

C . . . 50

_

C

Dozvoljena temperatura za skladištenje

-20

_

C . . . 60

_

C

Dozvoljena relativna vlanost

maks. 95 % bez kondenzacije

Materijal i boja kućišta

ABS plastika, (UL94 V-0), polusjajni antracit, RAL 7016

Dimenzije (V x Š x D)

priblino 127 x 96 x 60 mm

Teina

oko 225 g

1 2

3 4

5 6 7 8
