Bosch LSN 0300 A LSN improved Module 300 mA: Nederlands 4.998.137.277 Productbeschrijving LSN 0300 A

Nederlands 4.998.137.277 Productbeschrijving LSN 0300 A

21 / 32

ST - FIR / PRM1 / deh

BDL-4998153984 / A4

Basisfuncties

De module maakt de aansluiting van een LSN-lus met maximaal 254 LSN

improved

- elementen of 127 klassieke LSN - elementen mogelijk, bij een maximale lijnstroom van 300 mA.

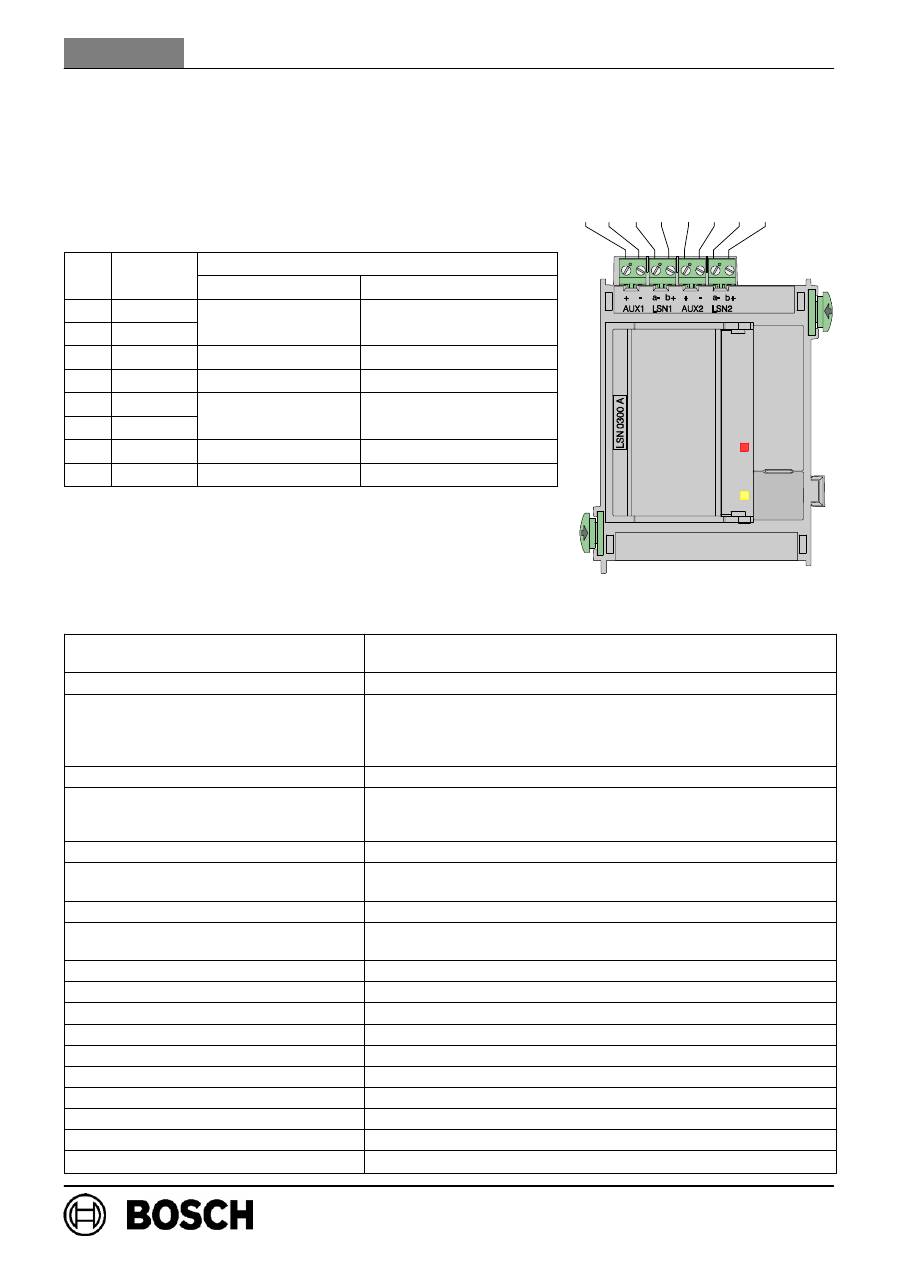

Klembezetting

Pos

Label

Aansluiting

Pos.

Label

LSN-lus

LSN-steeklijn

1

AUX1 +

Extra voeding

Extra voeding

2

AUX1 -

Extra voeding

Extra voeding

steeklijn 1

3

LSN a1-

LSN a1- uitgaand

Steeklijn 1 LSN a1-

4

LSN b1+

LSN b1+ uitgaand

Steeklijn 1 LSN b1+

5

AUX2 +

Extra voeding***

Extra voeding

6

AUX2 -

Extra voeding***

Extra voeding

steeklijn 2

7

LSN a2-

LSN a2- ingaand

Steeklijn 2 LSN a2-

8

LSN b2+

LSN b2+ ingaand

Steeklijn 2 LSN b2+

*** Alleen bij in de ringleiding toegepaste scheidingselementen

(ERT-technologie) mag de extra voeding worden teruggevoerd

naar AUX2! [geschikte scheidingselementen zijn bijv.

YBO-R/SCI-elementen]

Technische specificaties

Bedieningselementen en indicatoren

2 LED’s (1 x rood, alarm / 1 x geel, storing)

1 toets (LED-test)

Ingangsspanning

+20 V DC . . . +30 V DC / +5 V DC

±

5 %

Uitgangsspanning:

- stand-by-spanning LSN

- spanning LSN

- extra voeding AUX

30

±

1,0

V DC

30

±

1,0

V DC + 1,6

±

0,15

V DC (spanningsfluctuatie)

28

±

1,0

V DC

Maximaal stroomverbruik

1750 mA bij 24 V DC

Nom. stroomverbruik:

- module

- LSN

- AUX

39 mA bij 24 V DC

1,7 x stroomverbruik van de LSN-elementen

1,2 x extra voeding AUX

Kabellengte

max. 1600 m, afhankelijk van configuratie en kabeltype

Aantal LSN-elementen

max. 127 conventionele LSN-elementen

max. 254 LSN

improved

-elementen

Lijnstroom LSN

max. 300 mA, afhankelijk van configuratie en kabeltype,

Extra voeding AUX (28 V DC)

max. 500 mA als lus (ERT-techniek)

of 2 x max. 500 mA bij 2 steeklijnen

Beschermingsklasse

IP30 / IEC 60529

Veiligheidsnormen

IEC 60950 / EN 60950

EMC-storingsbestendigheid

EN 50130-4

EMC-emissie

EN 61000-6-3

Toegestane bedrijfstemperatuur

-5

_

C . . . 50

_

C

Toegestane opslagtemperatuur

-20

_

C . . . 60

_

C

Toegestane relatieve vochtigheid

max. 95% niet-condenserend

Materiaal en kleur van de behuizing

ABS-kunststof, (UL94 V-0), zijdemat antraciet, RAL 7016

Afmetingen (h x b x d)

ca. 127 x 96 x 60 mm

Gewicht

ca. 225 g

1 2

3 4

5 6 7 8
