Bosch LSN 0300 A LSN improved Module 300 mA: Deutsch 4.998.137.277 Produktbeschreibung LSN 0300 A

Deutsch 4.998.137.277 Produktbeschreibung LSN 0300 A

7 / 32

ST - FIR / PRM1 / deh

BDL-4998153984 / A4

Funktionsbeschreibung

Das Modul ermöglicht die Anschaltung eines LSN-Ringes mit bis zu 254 LSN

improved

- Elementen oder 127 klassischen LSN - Elementen, bei einem maximalen Linienstrom von 300 mA.

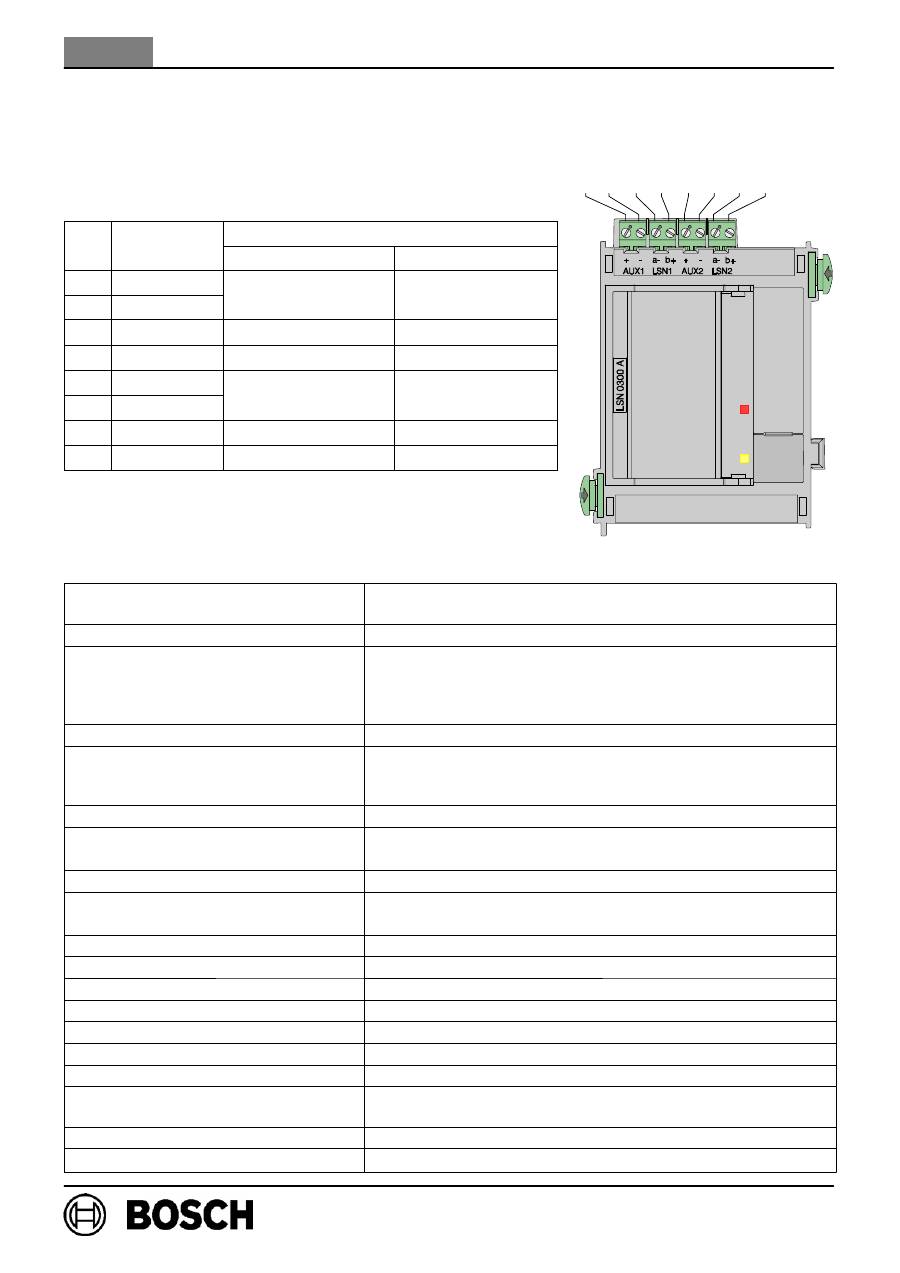

Klemmenbelegung

Pos

Beschriftung

Anschluß

Pos. Beschriftung

LSN-Ring

LSN-Stich

1

AUX1 +

Zusatzspannungsver-

Zusatzspannungs-

2

AUX1 -

Zusatzspannungsver

sorgung

Zusatzspannungs

versorgung Stich 1

3

LSN a1-

LSN a1- gehend

Stich 1 LSN a1-

4

LSN b1+

LSN b1+ gehend

Stich 1 LSN b1+

5

AUX2 +

Zusatzspannungsver-

Zusatzspannungs-

6

AUX2 -

Zusatzspannungsver

sorgung***

Zusatzspannungs

versorgung Stich 2

7

LSN a2-

LSN a2- kommend

Stich 2 LSN a2-

8

LSN b2+

LSN b2+ kommend

Stich 2 LSN b2+

*** Nur

bei im Ring eingesetzten

Trennelementen (ERT-Technik)

darf die Zusatzspannung zu AUX2 zurückgeführt werden!

[geeignet sind z.B. YBO-R/SCI-Trennelemente]

Technische Daten

Bedien- und Anzeigeelemente 2 LEDs (1 x rot, Alarm/ 1 x gelb, Störung) 1 Taste (LED-Test) Eingangsspannung +20 VDC . . . +30 V DC / +5 VDC ± 5 % Ausgangsspannung - LSN-Ruhespannung - LSN-Sendespannung - Zusatzversorgung AUX 30

±

1,0

V DC 30

±

1,0

V DC + 1,6

±

0,15

V DC (Spannungshub) 28

±

1,0

V DC Maximale Stromaufnahme 1750 mA bei 24 V DC Nominale Stromaufnahme: - Modul - LSN - AUX 39 mA bei 24 V DC 1,7 x Stromaufnahme der LSN-Elemente 1,2 x Zusatzversorgung AUX Leitungslänge max. 1600 m, abhängig von Konfiguration und Kabeltyp Anzahl LSN Elemente max. 127 klassische LSN Elemente max. 254 LSN

improved

Elemente Linienstrom LSN max. 300 mA, abhängig von Konfiguration und Kabeltyp Zusatzversorgung AUX (28 V DC) max. 500 mA bei einem LSN-Ring (ERT-Technik) bzw. 2 x max. 500 mA bei 2 Stichen Schutzart IP30 / IEC 60529 Sicherheitsstandards IEC 60950 / EN 60950 EMV-Störfestigkeit EN 50130-4 EMV-Störaussendung EN 61000-6-3 Zulässige Betriebstemperatur -5 _ C . . . 50 _ C Zulässige Lagertemperatur -20 _ C . . . 60 _ C Zulässige relative Feuchte max. 95 % nicht kondensierend Gehäusematerial und Farbe ABS Kunststoff, (UL94 V-0), seidenmatt anthrazit, RAL 7016 Abmessungen (H x B x T) ca. 127 x 96 x 60mm Gewicht ca. 225 g

1 2

3 4

5 6 7 8
