*9000309445* 9000309445 921123

Û Instrucciones de montaje

ê Monteringsveiledning

Ø Montageanleitung

Ù Οδηγίες εγκατάστασης

Ú Installation instructions

ó Monteringsanvisning

Þ Notice de montage

Ý Asennusohje

â Istruzioni per il montaggio

ë Instrukcja montażu

é Installatievoorschrift

ô Montaj kılavuzu

× Monteringsvejledning

î Инструкция по монтажу

ì Instruções de montagem

Ventilación, figura 3

Û

Instrucciones de montaje

Teniendo en cuenta la ventilación de la placa, es necesario:

Observaciones importantes

■ una abertura en la parte superior de la pared trasera del

mueble (figura 3a).

Seguridad: la seguridad durante el uso sólo está garantizada si

■ una separación entre la parte trasera del mueble y la pared

la instalación se ha efectuado de manera correcta en el aspecto

de la cocina (figura 3b).

técnico y en conformidad con estas instrucciones de montaje.

Los daños causados por un montaje inadecuado serán

■ Si la anchura interior del mueble es menor de 880 mm, se

responsabilidad del instalador.

debe hacer un corte en las paredes laterales (figura 3c).

Conexión eléctrica: sólo a cargo de un técnico especialista

Instalar el aparato, figuras 4/5

autorizado. Se tendrá que regir por las disposiciones de la

compañía abastecedora de electricidad de la zona.

1. Instalar las guías de sujeción, (figura 4):

Tipo de conexión: el aparato pertenece a la clase de

– En encimeras alicadadas usar los agujeros de rosca

protección I y sólo puede utilizarse en combinación con una

inferiores.

conexión con conductor de toma a tierra.

– En encimeras de granito o de mármol, colocar tacos u

El fabricante no se hace responsable del funcionamiento

horquillas para los tornillos de sujeción o pegar las guías

inadecuado y de los posibles daños motivados por

(utilizar cola adhesiva termoestable que sea apropiada para

instalaciones eléctricas no adecuadas.

unir metal y piedra).

Instalación: el aparato debe ser conectado a una instalación

2. Conectar el aparato a la red eléctrica y comprobar su

fija y deben ser incorporados medios de desconexión a la

funcionamiento.

instalación fija de acuerdo a las reglamentaciones de la

– Tensión, ver placa de características.

instalación.

– Concectar exclusivamente según el esquema de conexión

Montaje empotrado bajo encimera: las placas de inducción

(figura 5).

sólo pueden ser instaladas sobre cajón, hornos con ventilación

1. Gris

forzada de la misma marca o lavavajillas de la misma marca.

2. Marrón

Debajo de la placa de cocción no se pueden instalar

frigoríficos, hornos sin ventilación o lavadoras.

3. Negro

Cable de alimentación: no aprisionar el cable de alimentación

4. Blanco

ni pasarlo por bordes afilados. Si hay un horno montado

5. Azul claro

debajo, pasar el cable por las esquinas traseras del horno

6. Azul oscuro

hasta la caja de conexión. Debe colocarse de manera que no

7. Amarillo y verde

toque partes calientes de la placa de cocción o del horno.

Encimera: plana, horizontal, estable. Siga las instrucciones del

Desmontar el aparato

fabricante de la encimera.

Desconectar el aparato de la red eléctrica.

Garantía: una instalación, conexión o montaje inadecuado

Extraer la placa de cocción ejerciendo presión desde abajo.

supone la pérdida de validez de la garantía del producto.

¡Atención!

Nota: Cualquier manipulación en el interior del aparato,

incluyendo el cambio del cable de alimentación, deberá

¡Daños en el aparato! No intente extraer el aparato haciendo

realizarlo únicamente personal técnico del Servicio de

palanca desde arriba.

Asistencia con formación específica.

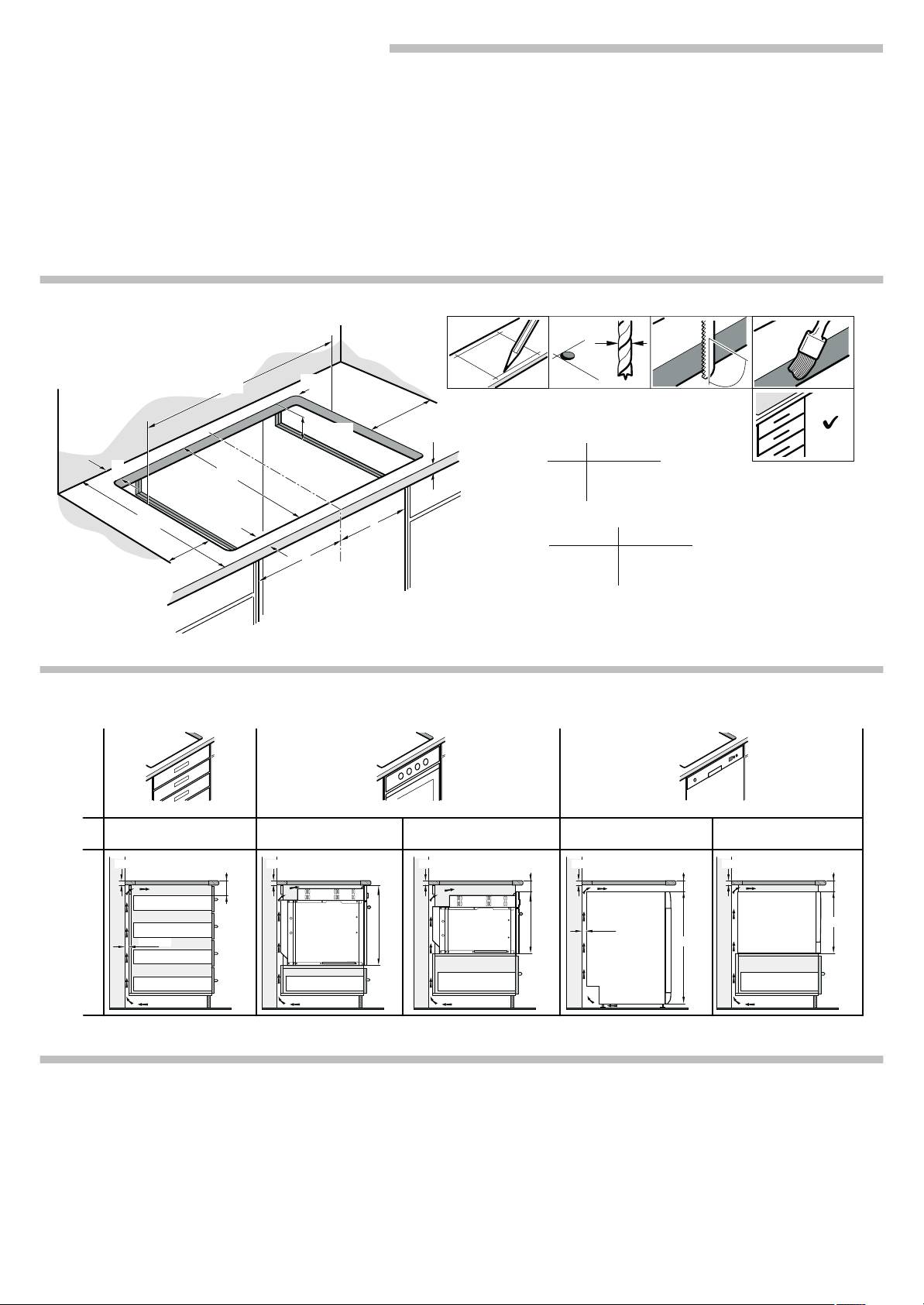

Preparación de los muebles de montaje,

figuras 1/2/3

Muebles empotrados: resistentes a una temperatura de 90°C

como mínimo.

Hueco: retirar las virutas después de los trabajos de corte.

Superficies de corte: sellar con material resistente al calor.

Montaje sobre el cajón, figura 2a

Los objetos metálicos que se encuentren en el cajón podrían

alcanzar temperaturas elevadas debido a la recirculación del

aire procedente de la ventilación de la placa, si esto ocurre, se

recomienda utilizar un soporte intermedio.

Soporte intermedio: se puede adquirir un accesorio adecuado

en nuestro Servicio de Asistencia Técnica. El código de

referencia de este accesorio es el 680503.

Encimera: debe tener como mínimo un grosor de 20 mm.

La distancia entre la parte superior de la encimera y la parte

superior del cajón debe ser de 65 mm.

Montaje sobre horno, figura 2b

Encimera: debe tener como mínimo un grosor de:

■ 20 mm si se instala sobre un horno compacto.

■ 30 mm si se instala sobre un horno no compacto.

Si la placa se ha instalado sobre un horno compacto, deben

dejarse 60 mm de distancia entre la parte superior del horno y

la parte superior de la encimera.

Montaje sobre lavavajillas, figura 2c

Se debe instalar un accesorio intermedio. El accesorio se debe

solicitar a nuestro Servicio de Asistencia Técnica. El código de

referencia de este accesorio es el 680503.

Encimera: debe tener un grosor de 20 mm como mínimo y

40 mm como máximo.

La distancia entre la parte superior de la encimera y la parte

superior del lavavajillas debe ser de:

■ 60 mm si se instala sobre un lavavajillas compacto.

■ 65 mm si se instala sobre un lavavajillas no compacto.

Ø

Montageanleitung

Wichtige Hinweise

Sicherheitshinweis: Die Sicherheit während des Gebrauchs ist

nur gewährleistet, wenn der Einbau technisch korrekt und

gemäß diesen Montageanweisungen vorgenommen wurde.

Schäden, die durch einen unsachgemäßen Einbau entstehen,

liegen in der Verantwortung des Monteurs.

Elektrischer Anschluss: Darf nur von einem Elektriker vorge-

nommen werden. Dabei gelten die Bestimmungen der örtlichen

Stromversorger.

Anschlusstypen: Das Gerät gehört zur Schutzklasse I und darf

nur in Kombination mit einem geerdeten Anschluss verwendet

werden.

Der Hersteller übernimmt keine Verantwortung für Betriebsstö-

rungen oder mögliche Schäden wegen fehlerhafter elektrischer

Installationen.

Einbau: Das Gerät muss fest angeschlossen werden, und es

müssen beim festen Anschluss gemäß den Montagevorschriften

Trennungsvorrichtungen eingebaut werden.

Einbau unter der Arbeitsplatte: Induktionskochfelder dürfen nur

über Schubfächern, Backöfen mit Gebläse desselben Herstel-

lers oder Geschirrspülern desselben Herstellers eingebaut wer-

den. Unter dem Kochfeld dürfen keine Kühlschränke, Backöfen

ohne Gebläse oder Waschmaschinen eingebaut werden.

Netzkabel: Das Netzkabel nicht einklemmen oder über scharfe

Kanten führen. Wenn sich darunter ein Backofen befindet, das

Kabel über die hinteren Kanten des Backofens bis zur

Anschlussdose führen. Das Netzkabel muss so angebracht wer-

den, dass heiße Teile des Kochfelds oder Backofens nicht

berührt werden.

Arbeitsplatte: eben, horizontal, stabil. Den Anweisungen des

Herstellers der Arbeitsplatte folgen.

Garantie: Ein unsachgemäßer Einbau, Anschluss oder Montage

führt zum Verlust der Garantie.

Hinweis: Jegliche Arbeiten im Geräteinneren, einschließlich

Austausch des Netzkabels, müssen vom eigens dafür ausgebil-

deten Kundendienst vorgenommen werden.

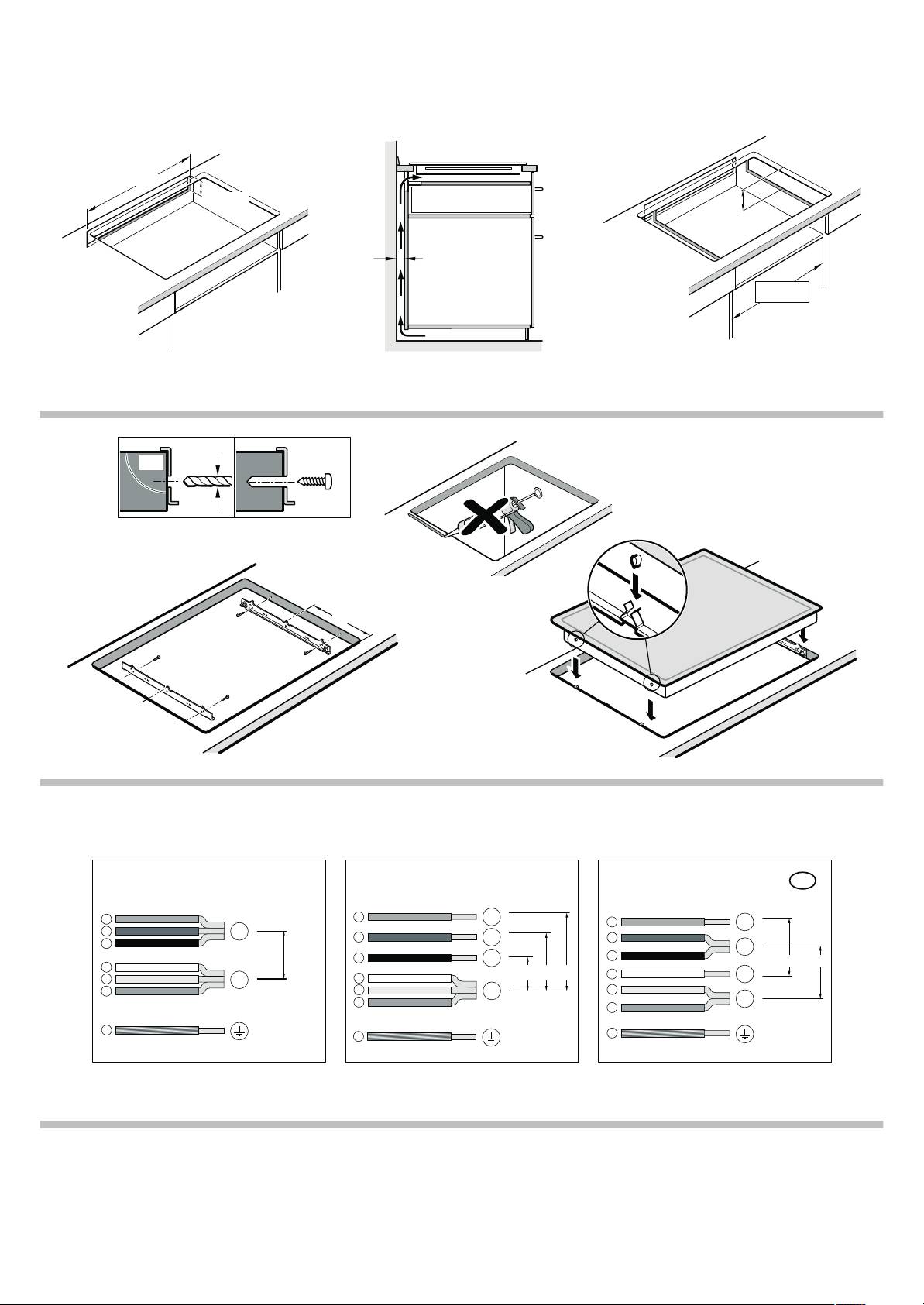

Vorbereitung der Einbaumöbel, Abb. 1/2/3

Einbaumöbel: Müssen über eine Temperaturbeständigkeit von

mindestens 90 °C verfügen.

Aussparung: Späne nach den Schnittarbeiten entfernen.

Schnittoberflächen: Mit hitzebeständigem Material versiegeln.

Einbau über dem Schubfach, Abbildung 2a

Im Schubfach befindliche Metallgegenstände können durch den

Rückstrom der Luft der Belüftung des Kochfelds hohe Tempera-

turen erreichen, daher wird empfohlen, einen Zwischenboden

einzubauen.

Zwischenboden: Ein geeignetes Zubehörteil kann über unseren

Kundendienst bezogen werden. Die Artikelnummer für dieses

Zubehörteil ist 680503.

Arbeitsplatte: Muss über eine Dicke von mindestens 20 mm ver-

fügen.

Der Abstand zwischen dem oberen Bereich der Arbeitsplatte

und dem oberen Bereich des Schubfachs muss 65 mm betra-

gen.

Montage über dem Backofen, Abbildung 2b

Arbeitsplatte: Muss über folgende Mindestdicke verfügen:

■ 20 mm bei Einbau über einem Kompaktbackofen.

■ 30 mm bei Einbau über einem normalen Backofen.

Bei Einbau über einem Kompaktbackofen muss sich ein

Abstand von 60 mm zwischen dem oberen Teil des Backofens

und dem oberen Teil der Arbeitsplatte befinden.

Einbau über einem Geschirrspüler, Abbildung 2c

Es muss ein Zubehörteil dazwischen eingebaut werden. Zube-

hörteile erhalten Sie bei unserem Kundendienst. Die Artikelnum-

mer für dieses Zubehörteil lautet 680503.

Arbeitsplatte: Muss über eine Dicke von mindestens von 20 mm

und höchstens 40 mm verfügen.

Es muss folgender Abstand zwischen dem oberen Bereich der

Arbeitsplatte und dem oberen Bereich des Geschirrspülers ein-

gehalten werden:

■ 60 mm bei Einbau über einem Kompakt-Geschirrspüler.

■ 65 mm bei Einbau über einem normalen Geschirrspüler.

Gebläse, Abbildung 3

Für die Lüftung des Kochfelds ist Folgendes notwendig:

■ Eine Öffnung im oberen Bereich der Rückwand des Möbels

(Abb. 3a).

■ Ein Abstand zwischen der Rückwand des Möbels und der

Küchenwand (Abb. 3b).

■ Wenn die Breite des Möbels (Innenmaß) weniger als 880 mm

beträgt, müssen die Seitenwände ausgeschnitten werden

(Abb. 3c).

Einbau des Geräts, Abb. 4/5

1. Einbau der Befestigungsschienen (Abb. 4):

– Bei gekachelten Arbeitsplatten die unteren Gewindelöcher

verwenden.

– Bei Arbeitsplatten aus Granit oder Marmor, Dübel oder

Spangen für die Halteschrauben anbringen oder Schienen

ankleben (hitzebeständigen Kleber verwenden, der zum

Verkleben von Metall und Stein geeignet ist).

2. Das Gerät ans Stromnetz anschließen und auf ordnungsge-

mäßen Betrieb überprüfen.

– Hinweise zur elektrischen Spannung finden Sie auf dem

Typenschild.

– Nur nach dem Anschlussplan anschließen (Abb. 5).

1. Grau

2. Braun

3. Schwarz

4. Weiß

5. Hellblau

6. Dunkelblau

7. Gelb und grün

Ausbau des Geräts

Das Gerät von der Stromzufuhr trennen.

Entnehmen Sie das Kochfeld, indem Sie von unten dagegen

drücken.

Achtung!

Schäden am Gerät! Versuchen Sie nicht, das Gerät durch

Hebeln von oben zu entnehmen.

Ú

In stallati on in struc ti ons

Important notes

Safety: Safety in use is only guaranteed if the technical

installation of the hob has been carried out correctly and in

accordance with the assembly instructions. The installation

technician shall be liable for any damage caused as a result of

unsuitable installation.

Electric connection: Only by an authorised specialist

technician. The guidelines set out by the local electricity provider

must be observed.

Type of connection: The appliance falls under protection class I

and can only be used in combination with a grounding

conductor connection.

The manufacturer accepts no responsibility for any malfunction

or damage caused by incorrect electrical installations.

Installation: The appliance must be connected to a fixed

installation and the means of disconnecting it from the fixed

installation must be installed according to the installation

instructions.

Built-in assembly under worktop: The induction hobs may only

be installed over a drawer, ovens with forced ventilation from the

same brand and dishwashers from the same brand.

Refrigerators, unventilated ovens and washing machines may

not be installed beneath the hob.

Power cable: Do not tie the power cable or pass it along sharp

edges. If there is an oven installed below, pass the cable along

the rear corners of the oven to the connection box. It must be

positioned so that it does not touch any of the hot parts of the

hob or the oven.

Hob: flat, horizontal, stable. Follow the hob manufacturer's

instructions.

Warranty: an unsuitable installation, connection or assembly will

invalidate the product warranty.

Note: Any change to the appliance's interior, including changing

the power cable, must only be performed by specially trained

members of the Technical Assistance Service.

Preparation of assembly units, figures 1/2/3

Built-in kitchen units: Minimum temperature resistance of

90°C.

Gap: Remove any shavings after performing cutting work.

Cut surfaces: Seal with heat resistant material.

Assembly over drawer, figure 2a

Metal objects stored inside the drawer could become very hot

due to the air recirculating from the hob ventilation system. If

this occurs, an intermediate support is recommended.

Intermediate support: An appropriate accessory can be

obtained from our Technical Assistance Service. The reference

code for this accessory is 680503.

Worktop: Must have a minimum thickness of 20 mm.

The distance between the top of the working surface and the top

of the drawer must be 65 mm.

Assembly over oven, figure 2b

Worktop: Must have a minimum thickness of:

■ 20 mm if installed over a compact oven.

■ 30 mm if installed over a full-size oven.

If the hob is installed over a compact oven, there must be a

distance of 60 mm between the top of the oven and the top of

the working surface.

Assembly over dishwasher, figure 2c

An intermediate accessory must be installed. The accessory

may be ordered from our Technical Assistance Service. The

reference code for this accessory is 680503.

Worktop: Must have a minimum thickness of 20 mm and

maximum thickness of 40 mm.

The space between the top of the working surface and the top

of the dishwasher must be:

■ 60 mm if installed over a compact dishwasher.

■ 65 mm if installed over a full-size dishwasher.

Ventilation, figure 3

Ventilating the hob requires:

■ an opening on the upper part of the kitchen unit's rear wall

(figure 3a).

■ a separation between the rear part of the kitchen unit and

kitchen wall (figure 3b).

■ If the interior width of the kitchen unit is less than 880 mm, a

cut must be made in the side walls (figure 3c).

Installing the appliance, figures 4/5

1. Installation of fastening guides, (figure 4):

– Use the lower threaded holes on tiled worktops.

– On granite or marble worktops, position plugs or pins for

the clamp screws or glue the guides (using thermostable

glue for attaching metal and stone).

2. Connect the appliance to the mains to check its operation.

– Voltage, see specifications plate.

– Connect only as shown in the connection drawing

(figure 5).

1. Grey

2. Brown

3. Black

4. White

5. Light blue

6. Dark blue

7. Yellow and green

Uninstalling the appliance

Disconnect the appliance from the mains.

Push the hob upwards from below to remove it.

Caution!

Damage to the appliance! Do not try to remove the appliance by

prying it out from above.

Montage sur tiroir, schéma 2a

Les objets métalliques qui se trouvent dans le tiroir pourraient

atteindre des températures élevées en raison de la recirculation

de l'air provenant de la ventilation de la plaque, c'est pourquoi il

est recommandé d'utiliser un support intermédiaire.

Support intermédiaire : il est possible d'acheter un accessoire

approprié auprès de notre service d'assistance technique. Le

code de référence de cet accessoire est le 680503 .

Plan de travail : son épaisseur minimum doit être de 20 mm.

La distance entre la partie supérieure du plan de travail et la

partie supérieure du tiroir doit être de 65 mm.

Montage sur four, schéma 2b

Plan de travail : son épaisseur minimum doit être de :

■ 20 mm en cas d'installation sur un four compact.

■ 30 mm en cas d'installation sur un four non compact.

Si la plaque a été installée sur un four compact, il faut laisser

60 mm de distance entre la partie supérieure du four et la partie

supérieure du plan de travail.

Montage sur lave-vaisselle, schéma 2c

Il faut installer un accessoire intermédiaire. Demandez

l'accessoire auprès de notre service d'assistance technique. Le

code de référence de cet accessoire est le 680503.

Plan de travail : son épaisseur doit être de 20 mm minimum et

de 40 mm maximum.

La distance entre la partie supérieure du plan de travail et la

partie supérieure du lave-vaisselle doit être de :

■ 60 mm en cas d'installation sur un lave-vaisselle compact.

Þ

Not ic e de mo ntage

■ 65 mm en cas d'installation sur un lave-vaisselle non

Remarques importantes

compact.

Sécurité : la sécurité pendant l'utilisation n'est garantie que si

Ventilation, figure 3

l'installation a été effectuée de manière correcte du point de vue

Pour prendre en compte la ventilation de la plaque, il faut

technique et conformément à ces instructions de montage.

prévoir :

L'installateur sera responsable de tout dommage provoqué par

■ une ouverture dans la partie supérieure de la paroi arrière du

un montage incorrect.

meuble (figure 3a) ;

Connexion électrique : ne peut être effectuée que par un

■ une séparation entre la face arrière du meuble et le mur de la

spécialiste autorisé. Il devra suivre les dispositions du

cuisine (figure 3b) ;

fournisseur d'électricité dans la zone.

■ si la largeur intérieure du meuble est inférieure à 880 mm, il

Type de branchement : l'appareil fait partie de la classe de

convient de prévoir une découpe sur les parois latérales

protection I et ne peut être utilisé qu'avec une prise possédant

(figure 3c).

un conducteur de prise de terre.

Le fabricant se dégage de toute responsabilité quant au

Installer l'appareil, figures 4/5

fonctionnement inapproprié et aux possibles dommages

provoqués par des installations électriques non appropriées.

1. Installer les guides de fixation, (figure 4) :

Installation : l'appareil doit être connecté à une installation fixe

– Pour les plans de travail carrelés, prévoir des orifices filetés

et des moyens de déconnexion doivent être prévus sur

plus petits.

l'installation fixe, conformément aux réglementations de

– Pour les plans de travail en granit ou en marbre, poser des

l'installation.

cales ou des grilles au niveau des vis de fixation ou coller

Montage encastré sous le plan de travail : les plaques à

les guides (utiliser de la colle adhésive thermostable prévue

induction ne peuvent être installées que sur tiroir, des fours

pour coller de la pierre et du métal).

avec ventilation forcée de la même marque ou des lave-

2. Brancher l'appareil au réseau électrique et vérifier son

vaisselle de la même marque. Sous la plaque de cuisson, il

fonctionnement.

n'est pas possible d'installer des frigos, des fours sans

– Tension, voir la plaque signalétique.

ventilation ou des lave-linge.

– Réaliser le branchement en suivant exclusivement le

Câble d'alimentation : ne pas coincer le câble d'alimentation,

schéma de branchement (figure 5).

ne pas le faire passer sur des arêtes vives. S'il y a un four déjà

1. Gris

monté en dessous, faire passer le câble par les coins arrière du

2. Marron

four jusqu'au boîtier de connexion. Il doit être placé de façon à

ne toucher aucune partie chaude de la plaque de cuisson ou du

3. Noir

four.

4. Blanc

Plan de travail : plat, horizontal, stable. Respectez les

5. Bleu clair

instructions du fabricant du plan de travail.

6. Bleu foncé

Garantie : une mauvaise installation, un mauvais branchement

7. Jaune et vert

ou un montage inadapté peuvent conduire à la perte de validité

de la garantie du produit.

Démonter l'appareil

Remarque : Toute manipulation à l'intérieur de l'appareil, y

Débrancher l'appareil du réseau électrique.

compris le remplacement du câble d'alimentation, devra être

Extraire la table de cuisson en exerçant une pression depuis le

effectuée par du personnel technique du service d'assistance

bas.

technique ayant reçu une formation spécifique.

Attention !

Préparation des meubles de montage,

Dommages causés à l'appareil ! Ne pas tenter d'extraire

figures 1/2/3

l'appareil en faisant levier depuis le haut.

Meubles encastrés : capables de résister à une température

d'au moins 90 °C.

Creux d'encastrement : retirer les copeaux dus à la découpe.

Surfaces de découpe : sceller à l'aide d'un matériau résistant à

la chaleur.
