Инструкция к Кухонной Вытяжке Bosch DIA 106750
RUS
Инструкция по эксплуатации и монтажу
DIA106750
901565
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
Содержание
Инструкция по эксплуатации 2
Инструкция по монтажу 11
Изготовитель не исключает возможности распространения данной инструкции также на новые мо-
дели продукции, которые будут выведены на рынок после изготовления тиража этой инструкции по
эксплуатации при условии, что новые модели продукции будут идентичны актуальным с точки зрения
особенностей их эксплуатации.
Данная инструкция по эксплутации распространяется также на модели DIE165E, DIE165R.
Право на внесение изменений изготовитель оставляет за собой.
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
Инструкция по эксплуатации
Описание вытяжки
Режимы работы
По соображениям безопасности требу
Обшивка
ется, чтобы в помещении, где установ
вытяжной
лено отопительное или нагреватель
трубы
ное оборудование с открытым огнем,
Выключатель
давление воздуха по сравнению с атмо
освещения/
сферным было понижено не более чем
вентилятора
на 4 Па (0,04 мбар)
Это можно обеспечить, если воздух при
сгорании топлива будет выводиться из
помещения через незакрытые отвер
стия, например, через двери, окна, на
стенные вентиляционные шкафы или с
помощью технических мер, обеспечива
Решетка
ющих блокировку других устройств при
фильтра
работе одного устройства и тд
При подаче воздуха в недостаточном
Освещение
объеме возникает опасность отрав-
ления газообразными продуктами
сгорания, которые всасываются об-
Режимы работы
ратно в комнату.
Применение только настенного венти
Режим отвода воздуха:
ляционного шкафа не гарантирует, что
q
Вентилятор вытяжки всасывает ку
предельное значение пониженного дав
хонные испарения и удаляет их за
ления воздуха не будет превышено
пределы помещения через жироулав
Примечание При оценке давления воз
ливающий фильтр
духа следует учитывать всю систему
q
Жироулавливающий фильтр погло
вентиляции, которая имеется в здании
щает частицы жира, которые могут
Однако это правило не применяется при
содержаться в кухонных испарениях
использовании оборудования для при
готовления пищи, например, варочных
q
Кухня в значительной степени осво
панелей и газовых плит
бождается от жиров и запахов
Если вытяжка используется в режиме
Если вытяжка в режиме отвода воз-
циркуляции воздуха с угольным фильт
духа работает одновременно с ото-
ром, эксплуатация возможна без каких
пительным оборудованием, кото-
либо ограничений
рое пользуется вытяжными труба-
ми (например, отопительные системы,
проточные водонагреватели или котлы,
которые работают на газе, жидком или
твердом топливе), необходимо обес-
печить подачу воздуха в объеме, до
статочном для сгорания топлива
2
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
Режимы работы
Перед первым
использованием вытяжки
Режим циркуляции воздуха:
Важные указания:
q
Этот режим требует установки уголь
q
Эта инструкция по эксплуатации от
ного фильтра (см раздел «Фильтры и
носится к нескольким моделям вытя
их техническое обслуживание»)
жек Возможно, что описанные в ней
отдельные детали оснащения отсут

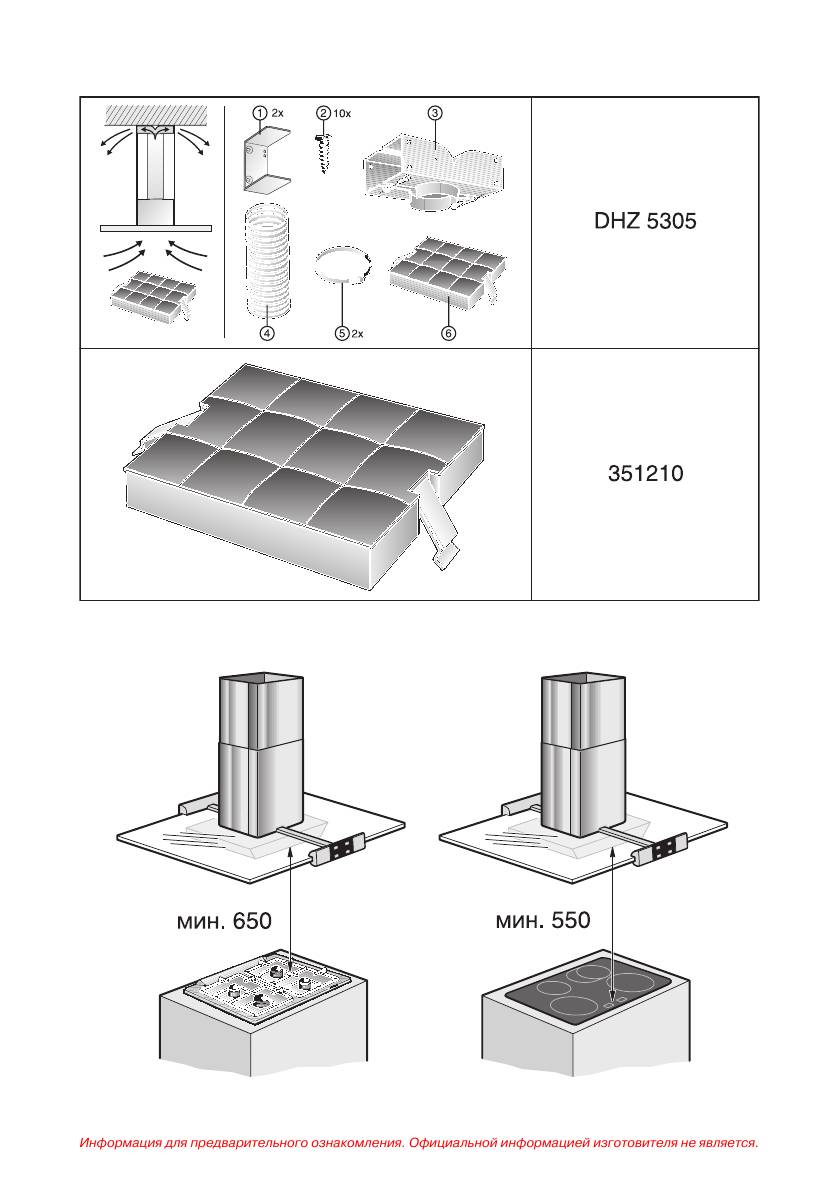

Полный комплект для установки
ствуют в Вашей вытяжке
и фильтры для замены можно приоб
рести в специализированных ма-
q
Эта вытяжка соответствует действу
газинах Соответствующие номера
ющим правилам техники безопаснос
принадлежностей можно найти в кон
ти
це настоящей инструкции по эксплуа
Ремонт
вытяжки должен выполнять
тации
ся только квалифицированным пер
q
Вентилятор вытяжки всасывает кухон
соналом
ные испарения, которые очищаются в
Неправильно выполненный ремонт
жироулавливающем фильтре и уголь
вытяжки может привести к возник-
ном фильтре После этого очищенный
новению серьезной опасности для
воздух возвращается на кухню
пользователя.
q
Жироулавливающий фильтр погло
q
Перед первым использованием но
щает частицы жира, которые могут
вой вытяжки внимательно прочтите
содержаться в кухонных испарениях
инструкцию по эксплуатации Она со
q
Угольный фильтр связывает пахучие
держит важную информацию по Ва
вещества
шей безопасности, а также по эксплу
атации вытяжки и уходу за ней
Без установленного угольного
q
Сохраните инструкцию по эксплуата
фильтра пахучие вещества кухонных
ции и монтажу для возможной пере
испарений не связываются
дачи последующему владельцу
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
Перед первым использованием вытяжки
Газовые варочные панели/
Если вытяжка повреждена, ее не
газовые плиты
следует вводить в эксплуатацию
Не эксплуатируйте все газовые кон
Подключение вытяжки и ввод ее в
форки одновременно в течение дли
эксплуатацию должен выполнять только
тельного интервала времени (макс
квалифицированный специалист
15 минут) при максимальной тепловой
нагрузке В противном случае возни
Из соображений безопасности за
кает опасность ожога при прикоснове
мена поврежденных соединительных
нии к поверхности корпуса вытяжки или
проводов вытяжки должна осущест
опасность повреждения вытяжки При
вляться изготовителем, или его Сервис
эксплуатации вытяжки над газовой ва
ной службой, или другими квалифици
рочной панелью с одновременно вклю
рованными специалистами
ченными тремя или более газовыми
Утилизацию упаковочного материа
конфорками включайте вытяжку на мак
ла следует проводить должным образом
симальную мощность
(см инструкцию по монтажу)
Эта вытяжка предназначена только
для использования в домашнем хозяй
стве
Эксплуатируйте вытяжку только с
установленными лампами
Неисправные лампы следует сразу
же заменять, чтобы предотвратить пе
регрузку оставшихся ламп
Никогда не эксплуатируйте вытяжку
без установленного жироулавливающе
го фильтра
Перегретые жир и масло легко вос
пламеняются Поэтому всегда тщатель
но контролируйте процесс приготовле
ния блюд с использованием жира или
масла, например, картофеля фри
Не стерилизуйте продукты питания
пламенем непосредственно под вытяж
кой
Опасность воспламенения жироулав
!
ливающего фильтра!
Включенные конфорки всегда долж
ны быть закрыты посудой
Эксплуатация вытяжки над очагом, в
котором сгорает твердое топливо (уголь,
дерево и тд), разрешается только в ог
раниченных случаях (см инструкцию по
монтажу)
4
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
Управление вытяжкой
Звуковой сигнал:
Самым эффективным способом
q
Нажатие клавиши подтверждается
удаления кухонных испарений, образу
звуковым сигналом
ющихся при приготовлении пищи, явля
ется следующий способ:
Выключение звукового сигнала:
q
Включайте вытяжку сразу же, как
q
Одновременно нажмите клавиши и
только Вы начинаете готовить
+ и удерживайте их нажатыми, пока
q
Выключайте вытяжку через не
примерно через секунды не прозву
сколько минут после того, как Вы за
чит звуковой сигнал
кончите готовить
Включение звукового сигнала:
Выключение
Вкл/выкл
q
Повторите вышеописанную опера
вентилятора
освещения
цию
Включение вентилятора:
q
Нажмите клавишу +
Установка требуемой скорости
вентилятора:
q
Нажмите клавишу + Скорость вен
тилятора увеличивается на одну сту
Уменьшение
Включение
пень
скорости
и увеличение
вентилятора
скорости
q
Нажмите клавишу – Скорость венти
вентилятора,
лятора уменьшается на одну ступень
интенсивная
ступень
Выключение вентилятора:
q
Нажмите клавишу 0
Индикатор ступени
или:
мощности вентилятора
q
Нажимайте клавишу – до тех пор, пока
вентилятор не выключится
Интенсивная ступень:
Максимальная производительность
обеспечивается на интенсивной ступе
ни Такая производительность обычно
требуется только на короткое время
q
Нажимайте клавишу + до тех пор,
пока на индикаторе не появится ин
дикация
q
Если интенсивная ступень не отклю
чается вручную, вентилятор через
10 минут автоматически переключит
ся на уровень 2
5
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
Управление вытяжкой
Фильтры и их техническое
обслуживание
Освещение:
q
Для включения или выключения ос
Жироулавливающие фильтры:
вещения на короткое время нажмите
Для поглощения частиц жира в кухон-
клавишу
ных испарениях, образующихся при
q
Освещением можно пользоваться в
приготовлении пищи, используются
любое время, даже когда вентилятор
металлические жироулавливающие
выключен
фильтры.
q
Регулировка яркости: удерживай
Фильтрующие прокладки сделаны из не
те нажатой клавишу до получения
воспламеняющегося металла
требуемой яркости
Внимание!
Автоматическое включение
По мере насыщения фильтра остатка
освещения, например,
ми жиров не только увеличивается риск
с помощью таймера:
воспламенения, но это может также ока
q
Вентилятор и освещение должны
зать отрицательное воздействие на ра
быть выключены
боту вытяжки
Включение:
Важное замечание:
Регулярная чистка металлических жи
Одновременно нажмите клавиши – и
роулавливающих фильтров снижает ве
+
роятность воспламенения, которое воз
q
Примерно через секунды свет вклю
можно изза нагрева при жарении или
чается для подтверждения настрой
приготовлении во фритюре
ки
Индикация насыщения:
Выключение:
Когда жироулавливающие фильтры до
Повторите операцию при включенном
ходят до точки насыщения, в течение
освещении
секунд после выключения вентилятора
q
Примерно через секунды свет вы
слышен звуковой сигнал, и загорается
ключается для подтверждения на
индикация Следует сразу же произ
стройки
вести чистку жироулавливающих фильт
ров
Чистка металлических
жироулавливающих фильтров:
q
При обычном режиме работы (12
часа в день) металлический жиро
улавливающий фильтр следует чис
тить 1 раз в месяц
q
Фильтры можно мыть в посудомоеч
ной машине Однако это может при
вести к незначительному изменению
окраски фильтров
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
Фильтры и их техническое обслуживание
q
Фильтр должен свободно лежать в
Угольный фильтр:
посудомоечной машине, он не дол
Предназначен для связывания паху-
жен быть зажат
чих веществ кухонных испарений в
Важное замечание! Сильно загряз
режиме циркуляции воздуха.
ненные металлические жироулавли
вающие фильтры не следует мыть в
Внимание!
посудомоечной машине вместе с по
По мере насыщения фильтра остатка
судой
ми жиров не только увеличивается риск
воспламенения, но это может также ока
q
При мытье фильтров вручную сначала
зать отрицательное воздействие на ра
замочите их в горячей мыльной воде
боту вытяжки
Нельзя использовать агрессивные,
содержащие кислоты или щелочи
Важное замечание:
чистящие средства
Регулярная замена угольного фильтра
Затем почистите фильтры щеткой,
снижает вероятность воспламенения,
тщательно прополощите их и дайте
которое возможно изза нагрева при жа
воде стечь
рении или приготовлении во фритюре
Снятие и установка металлических
Индикация насыщения:
жироулавливающих фильтров:
Когда угольный фильтр доходит до
Предупреждение. Галогенные лампы
точки насыщения, в течение секунд
должны быть выключены и должны ос
после выключения вентилятора слы
тыть
шен звуковой сигнал, и загорается ин
1. Поверните оба фиксатора на жиро
дикация
Следует сразу же заменить
улавливающем фильтре и выньте его
угольный фильтр
2. Почистите фильтр
3. Снова установите очищенный фильтр
на место в вытяжку
4. Выключите индикацию
q Нажмите клавишу –
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
Фильтры и их техническое обслуживание
Установка фильтра:
Снятие фильтра:
Предупреждение. Галогенные лампы
Предупреждение. Галогенные лампы
должны быть выключены и должны ос
должны быть выключены и должны ос
тыть
тыть
1. Снимите жироулавливающие фильт
1. Снимите жироулавливающие филь
ры (см раздел «Снятие и установка
тры
металлических жироулавливающих
2. Нажмите на фиксаторы с обеих сто
фильтров»)
рон и снимите угольный фильтр
2. Вставьте угольный фильтр
3. Установите жироулавливающие
фильтры
Замена угольного фильтра:
q
При обычном режиме работы (12
часа в день) угольный фильтр следует
менять примерно 1 раз в год
3. Защелкните фиксаторы с обеих сто
q
Угольный фильтр можно приобрести
рон
в специализированном магазине (см
4. Установите жироулавливающие
специальные принадлежности)
фильтры (см раздел «Снятие и ус
q
Используйте только фильтры на-
тановка металлических жироулав
шей фирмы. Тем самым будет обес
ливающих фильтров»)
печена оптимальная работа вытяжки
5. Выключите индикацию
Утилизация старого угольного
q Нажмите клавишу –
фильтра
q
Угольный фильтр не содержит вред
ных веществ Его можно утилизиро
вать как обычный домашний мусор
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
Чистка и уход
Выключите электропитание вытяж-
Поверхности из нержавеющей
ки, для чего выньте вилку из розетки
стали:
или выключите предохранитель.
q
Используйте мягкое, неабразивное
q
При чистке жироулавливающих
средство для чистки нержавеющей
фильтров проводите чистку всех до
стали
ступных деталей корпуса от имеющих
q
Чистите только в направлении шли
ся отложений жира Это значительно
фовки
снижает опасность воспламенения и
гарантирует наиболее эффективное
Не используйте для чистки поверх
функционирование вытяжки
ностей из нержавеющей стали сред
ства, содержащие песок, соду, кислоты,
q
Для чистки вытяжки пользуйтесь го
хлориды, и губки, которые могут поцара
рячей мыльной водой или мягким
пать эти поверхности!
средством для чистки оконных сте
кол
Алюминиевые, лакированные и
q
Не соскребайте присохшую грязь, а
пластмассовые поверхности:
размягчайте ее влажной тряпкой
q
Используйте мягкую неворсистую
q
Никогда не пользуйтесь абразивными
ткань для протирки стекол или микро
чистящими средствами или губками,
волокнистую ткань
которые могут поцарапать поверх
q
Не пользуйтесь сухими тряпками
ность
q
Используйте мягкое средство для
q
Примечание. Никогда не протирайте
чистки оконных стекол
спиртом пластмассовые поверхнос
ти, так как на них могут появиться ма
q
Не используйте агрессивные, кис
товые пятна
лотные или щелочные чистящие сред
ства
Предостережение. Достаточно час
то проветривайте кухню Никогда не
q
Не используйте абразивные чистя
оставляйте открытое пламя!
щие средства
Чистите клавиши управления толь
ко слабым мыльным раствором и мягкой
влажной тряпкой Не используйте для
чистки клавиш управления средство для
чистки нержавеющей стали
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
Замена ламп
Настройка индикатора
насыщения
1. Выключите вытяжку и отключите ее от
электросети путем вынимания вилки
При изменении режима работы вытяжки
из сетевой розетки или выключения
(режим отвода воздуха/режим цирку
предохранителя
ляции воздуха) следует также изменить
настройку индикатора насыщения
Включенные галогенные лампы
фильтра (см инструкцию по монтажу)
очень горячие Даже через некоторое
время после их выключения еще имеет
ся риск ожога
Неисправности
2. Снимите ламповое кольцо с помо
щью отвертки или подобного инстру
Если на индикаторе появилось
мента
или :
q
См раздел «Фильтры и их техничес
кое обслуживание»
Если вытяжка не работает:
q
Отсоедините вытяжку от сети, вынув
вилку из розетки или выключив пре
дохранитель Подождите примерно 1
минуту и затем снова подключите вы
тяжку к сети
3. Замените галогенную лампу (имею
Если у Вас имеются какиелибо вопросы
щаяся в продаже галогенная лампа,
или если появилась неисправность, об
12 В, максимум 20 Вт, цоколь G4)
ращайтесь в Сервисную службу (cм пе
Внимание! Патрон лампы
речень мастерских Сервисной службы)
Берите лампу только чистой тряпкой
При телефонном звонке, пожалуйста,
сообщите следующие сведения:
ENr FD
Впишите эти номера в вышеуказанных
местах Номера ENr (номер изделия) и
FD (заводской номер) Вы найдете на ти
повой табличке с техническими характе
ристиками внутри Вашей вытяжки после
того, как снимете раму фильтра
4. Вставьте на место ламповое кольцо
5. Снова подключите вытяжку к элек
тросети, вставив вилку в розетку или
включив предохранитель
Примечание. Если освещение не рабо
тает, проверьте правильность установки
ламп
10
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
Инструкция по монтажу
Важные указания
Старая вытяжка не является совер
Чем меньше расстояние между вы
шенно ненужным мусором Она содер
тяжкой и варочной панелью, тем выше
жит ценные материалы, которые могут
вероятность конденсации поднимаю
быть вторично использованы при ути
щихся паров на вытяжке
лизации с учетом требований по охране
окружающей среды Перед тем, как от
Дополнительные указания в случае
правлять на утилизацию старую вытяж
использования газовых варочных
ку, приведите ее в неработоспособное
панелей/газовых плит:
состояние
При монтаже газовых приборов со
Ваша новая вытяжка защищена со
блюдайте действующие в данной стра
ответствующей упаковкой на время
не соответствующие положения (напри
транспортировки Все материалы, ко
мер, в Германии: технические правила
торые использованы для этой цели, не
по установке газовых приборов TRGI)
наносят вреда окружающей среде и мо
Во всех случаях следует соблюдать
гут быть переработаны для вторичного
соответствующие правила и указания по
использования Пожалуйста, внесите
установке, которые даются изготовите
свой вклад в охрану окружающей среды,
лем газовой варочной панели/газовой
отправив этот материал для упаковки на
плиты
переработку с учетом требований по ох
ране окружающей среды
Вытяжку разрешается устанавли
Самые последние сведения относитель
вать таким образом, чтобы только с од
но возможностей по утилизации Вашей
ной ее стороны располагались высокий
старой вытяжки и упаковки новой вытяж
шкаф или высокая стена При этом рас
ки Вы можете получить в магазине, где
стояние до этого шкафа или до этой сте
Вы приобрели вытяжку, или в местных
ны должно быть не менее 50 мм
административных органах
Минимальное расстояние между
Вытяжка предназначена для исполь
верхним краем решетки для посуды га
зования в режиме отвода воздуха или в
зовой варочной панели/плиты и нижним
режиме циркуляции воздуха
краем вытяжки: 650 мм, рис 1
Всегда устанавливайте вытяжку над
центральной частью варочной панели
Минимальное расстояние между
электрическими конфорками и нижним
краем вытяжки: 550 мм, рис 1
Над очагом, в котором сгорает твер
дое топливо, вследствие потенциальной
пожарной опасности (например, изза
разлетающихся искр) устанавливать вы
тяжку разрешается только в том случае,
если очаг имеет закрытое несъемное
покрытие, и соблюдаются все правила,
которые действуют в каждой конкретной
стране Это ограничение не относится к
газовым плитам и панелям газовых кон
форок
11
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
Перед монтажом
Режим отвода воздуха
Отводимый воздух подается вверх через
Это можно обеспечить, если воздух при
вентиляционную шахту или непосред
сгорании топлива будет выводиться из
ственно через наружную стену за преде
помещения через незакрытые отвер
лы помещения
стия, например, через двери, окна, на
стенные вентиляционные шкафы или с
Отводимый воздух нельзя выводить че
помощью технических мер, обеспечива
рез дымоход, который используется для
ющих блокировку других устройств при
других целей, или через шахту, исполь
работе одного устройства и тд
зуемую для вентиляции помещений, в
которых также установлены печи или ка
При подаче воздуха в недостаточном
мины
объеме возникает опасность отрав-
ления газообразными продуктами
При отводе воздуха следует соблю-
сгорания, которые всасываются об-
дать предписания административ-
ратно в комнату.
ных органов власти (например, при-
нятые в данной стране строительные
Применение только настенного венти
нормы и правила).
ляционного шкафа не гарантирует, что
предельное значение пониженного дав
Следует получить разрешение соответ
ления воздуха не будет превышено
ствующих административных органов
при отводе воздуха через дымоход, ко
Примечание При оценке давления воз
торый не эксплуатируется
духа следует учитывать всю систему
вентиляции, которая имеется в здании
Если вытяжка в режиме отвода воз-
Однако это правило не применяется при
духа работает одновременно с ото-
использовании оборудования для при
пительным оборудованием, кото-
готовления пищи, например, варочных
рое пользуется вытяжными труба-
панелей и газовых плит
ми (например, отопительные системы,
проточные водонагреватели или котлы,
Если вытяжка используется в режиме
которые работают на газе, жидком или
циркуляции воздуха (с угольным фильт
твердом топливе), необходимо обес-
ром), эксплуатация возможна без каких
печить подачу воздуха в объеме, до
либо ограничений
статочном для сгорания топлива
Если отводимый воздух удаляется
По соображениям безопасности требу
через наружную стену, следует уста
ется, чтобы в помещении, где установ
новить вентиляционный телескопичес
лено отопительное или нагревательное
кий блок в наружной стене
оборудование с открытым огнем, давле
ние воздуха по сравнению с атмосфер
ным было понижено не более чем на 4 Па
(0,04 мбар)
12
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
Перед монтажом
Оптимальная эффективность вытяж-
Подсоединение к вытяжной трубе
ки обеспечивается при выполнении
Ж 150 мм:
следующих условий:
q
Закрепите вытяжную трубу непо
q
Использование коротких и гладких
средственно на воздушном патрубке
вытяжных труб без изгибов
вытяжки
q
Использования минимального коли
Подсоединение к вытяжной трубе
чества колен
Ж 120 мм:
q
Использование труб с насколько воз
q
Закрепите переходник для сужения
можно большими внутренними диа
канала на воздушном патрубке вы
метрами, а также использование ко
тяжки
лен с большим радиусом
Использование длинных, неров
-
ных труб, большого количества
колен или труб с малым внутрен-
ним диаметром ведет к снижению
эффективности работы вытяжки и
одновременно к повышению уров-
ня шумов.
q
Круглые трубы:
Мы рекомендуем внутренний диа
метр 150 мм (минимальный внутрен
ний диаметр 120 мм)
q
Трубы прямоугольного сечения
должны иметь площадь внутренне-
го сечения, равную площади внут
реннего сечения соответствующих
круглых труб
Они не должны иметь резких изги-
q
Присоедините к переходнику вытяж
бов.
ную трубу
В случае труб с внутренним диамет
ром 120 мм площадь внутреннего се
2
чения составляет примерно 11 см
В случае труб с внутренним диамет
ром 150 мм площадь внутреннего се
2
чения составляет примерно 1 см
q
Если трубы имеют различные диа-
метры: используйте герметизирую
щую ленту
q
В случае эксплуатации вытяжки в ре-
жиме отвода воздуха обеспечивай
те достаточное поступление свежего
воздуха
1
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
Перед монтажом
Режим циркуляции воздуха
Подготовка потолка
q
Применяется, если нет возможности
q
Потолок должен быть ровным и гори
использовать режим отвода возду
зонтальным
ха При этом используется угольный
q
Для прочного крепления используй
фильтр
те дюбели Прилагаемые к вытяжке
дюбели предназначены для бетона и
Полный комплект для монтажа мож
природного камня
но приобрести в специализированном
Для крепления вытяжки на потолке из
магазине Соответствующие номера
другого материала следует исполь
принадлежностей можно найти в конце
зовать специальные крепежные сред
этой инструкции по эксплуатации
ства
Вес, кг:
Режим
Режим
отвода
циркуляции
воздуха
воздуха
40,5 41,2
Мы сохраняем за собой право на изменение
конструкции в связи с техническими усовер
шенствованиями
14
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
Переход от режима
Электрическое
отвода воздуха к режиму
подключение
циркуляции воздуха
Вытяжку следует подключать только к
заземленной розетке, установленной в
Переключение системы
соответствии с действующими прави
электронного управления
лами
на режим циркуляции воздуха:
По возможности розетку с контактом за
q
На заводеизготовителе вытяжка на
земления следует располагать на потол
строена на режим отвода воздуха
ке, непосредственно над обшивкой вы
q
Для изменения режима вытяжка
тяжной трубы
должна быть подключена к сети и вы
ключена
Электрические характеристики:
Их можно найти на типовой табличке с
техническими характеристиками внутри
вытяжки после снятия рамки фильтра
В случае ремонта всегда отсоеди
няйте вытяжку от электрической сети
Длина соединительного кабеля:
1. Одновременно нажмите и удержи
1,30 м.
вайте в нажатом положении клавиши
0 и
В случае необходимости
фиксированного подключения
2. Пока на индикаторе светится 0, до
вытяжки к сети:
полнительно нажмите клавишу +,
пока на индикаторе не появится
Вытяжка должна подключаться к сети
После этого отпустите клавиши
электропитания только квалифициро
ванным электриком
q
Индикация исчезнет через короткое
время Теперь система электронного
Со стороны сети электропитания долж
управления настроена на режим цир
но быть установлено размыкающее ус
куляции воздуха
тройство В качестве размыкающего
устройства следует использовать пере
q
Повторив шаги 1 и 2, Вы можете пе
ключатель с минимальным расстоянием
ревести систему электронного управ
между контактами мм К числу таких
ления на режим отвода воздуха (на
переключателей относятся автомати
индикаторе отображается )
ческие выключатели или контакторы
Из соображений безопасности за
мена поврежденных соединительных
проводов вытяжки должна осущест
вляться изготовителем, или его Сервис
ной службой, или другими квалифици
рованными специалистами
Данная вытяжка соответствует требова
ниям правил Европейского союза по по
давлению радиопомех
15
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
Монтаж
Данная вытяжка предназначена для
4. Установите общую высоту несущего
монтажа на потолке кухни или на про
каркаса
чном навесном потолке
– Вычисляется из высоты потолка,
высоты цоколя и соответствующе
Обеспечьте минимальное расстоя
го расстояния между варочной па
ние между варочной панелью и вытяжкой
нелью и вытяжкой
550 мм – для электрических конфорок и
650 мм – для газовых конфорок
1. Отметьте на потолке центр вытяжки
2. С помощью шаблона отметьте на по
толке точки, в которых будут установ
лены винты
3. Просверлите 4 отверстия Ж мм и
вставьте в них дюбели таким обра
зом, чтобы они были заподлицо с по
толком
1
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
Монтаж
5. Свинтите верхнюю и нижнюю части
8. Подсоедините вытяжку к боковым
несущего каркаса винтами в соот
язычкам несущего каркаса
ветствии с установленной общей вы
сотой
9. Привинтите вытяжной колпак к несу
щему каркасу и снова привинтите па
нель
6. Привинтите несущий каркас к потолку
4 винтами
7. Удалите с каркаса панель
10. Выровняйте вытяжку Для этого ос
лабьте винты, которыми несущий
каркас крепится к потолку
1
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
Монтаж
11. Подсоедините трубу для отвода воз
15. Сдвиньте верхнюю часть обшивки
духа
вытяжной трубы вверх и привинтите
ее в новом положении
12. Подключите вытяжку к электропита
нию
13. Осторожно снимите защитную плен
ку
14. Установите на вытяжку обе секции
верхней части обшивки вытяжной
трубы и скрепите их вместе
16. Установите обе секции нижней час
При этом старайтесь избежать
ти обшивки вытяжной трубы и скре
повреждений вытяжки
пите их вместе
При этом старайтесь избежать
повреждений вытяжки
1
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
Рис 1
1
