Bosch GHO 14,4 V-LI Professional: инструкция
Раздел: Инструмент, электроинструмент, силовая техника
Тип:
Инструкция к Bosch GHO 14,4 V-LI Professional
Robert Bosch GmbH
Power Tools Division
70745 Leinfelden-Echterdingen
Germany
www.bosch-pt.com
1 609 92A 00T
(2013.01) T / 181
UNI
GHO
Professional
14,4 V-LI | 18 V-LI
de
Originalbetriebsanleitung
en
Original instructions
fr
Notice originale
es
Manual original
pt
Manual original
it
Istruzioni originali
nl
Oorspronkelijke gebruiks-
aanwijzing
da
Original brugsanvisning
sv
Bruksanvisning i original
no
Original driftsinstruks
fi
Alkuperäiset ohjeet
el
Πρωτότυπο οδηγιών χρήσης
tr
Orijinal işletme talimatı
pl
Instrukcja oryginalna
cs
Původní návod k používání
sk
Pôvodný návod na použitie
hu
Eredeti használati utasítás
ru
Оригинальное руководство
по эксплуатации
uk
Оригінальна інструкція з
експлуатації
ro
Instrucţiuni originale
bg
Оригинална инструкция
sr
Originalno uputstvo za rad
sl
Izvirna navodila
hr
Originalne upute za rad
et
Algupärane kasutusjuhend
lv
Instrukcijas oriģinālvalodā
lt
Originali instrukcija
ar
fa
ςТЎϩХʉ
ЌТϾϦφЍʉ
ʌμВТЎϺυ
ΖЎϩʉ
˒μВЖЙʉʓ
ИͳϞφЁʑ
OBJ_BUCH-1520-003.book Page 1 Monday, January 14, 2013 11:51 AM
2
|
1 609 92A 00T | (14.1.13)
Bosch Power Tools
Deutsch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite
6
English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page
12
Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page
18
Español . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página
25
Português . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página
31
Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina
37
Nederlands . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina
43
Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side
49
Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sida
55
Norsk. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side
60
Suomi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu
65
Ελληνικά . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Σελίδα
71
Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa
77
Polski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strona
83
Česky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana
89
Slovensky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana
95
Magyar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Oldal 101
Русский . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страница 107
Українська . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Сторінка 114
Română. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 120
Български . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страница 126
Srpski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 133
Slovensko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stran 138
Hrvatski. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stranica 144
Eesti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lehekülg 149
Latviešu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lappuse 155
Lietuviškai. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Puslapis 161
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
167
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
173
OBJ_BUCH-1520-003.book Page 2 Monday, January 14, 2013 12:04 PM
3
|
1 609 92A 00T | (14.1.13)
Bosch Power Tools
GHO 18 V-LI
9
3
11
7
6
3
2
5
2
1
4
1
10
8
OBJ_BUCH-1520-003.book Page 3 Monday, January 14, 2013 12:04 PM
1 609 92A 00T | (14.1.13)
Bosch Power Tools
4
|
F
45°
E D C B A
14
13
12
7
17
16
15
12
10
10
15 16 17
12
18
1
19
20
Ø 35mm
9
OBJ_BUCH-1520-003.book Page 4 Monday, January 14, 2013 12:04 PM
5
|
1 609 92A 00T | (14.1.13)
Bosch Power Tools
I H G
82 mm
max
8 mm
max
24
23
23
24
27
28
21
22
26
22
25
OBJ_BUCH-1520-003.book Page 5 Monday, January 14, 2013 12:04 PM
6
| Deutsch
1 609 92A 00T | (14.1.13)
Bosch Power Tools
Deutsch
Sicherheitshinweise
Allgemeine Sicherheitshinweise für Elektro-
werkzeuge
Lesen Sie alle Sicherheitshinweise und
Anweisungen.
Versäumnisse bei der Ein-
haltung der Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere Verletzungen
verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen
für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff „Elektro-
werkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge
(mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge
(ohne Netzkabel).
Arbeitsplatzsicherheit
Halten Sie Ihren Arbeitsbereich sauber und gut be-
leuchtet.
Unordnung oder unbeleuchtete Arbeitsbereiche
können zu Unfällen führen.
Arbeiten Sie mit dem Elektrowerkzeug nicht in explo-
sionsgefährdeter Umgebung, in der sich brennbare
Flüssigkeiten, Gase oder Stäube befinden.
Elektrowerk-
zeuge erzeugen Funken, die den Staub oder die Dämpfe
entzünden können.
Halten Sie Kinder und andere Personen während der
Benutzung des Elektrowerkzeugs fern.
Bei Ablenkung
können Sie die Kontrolle über das Gerät verlieren.
Elektrische Sicherheit
Der Anschlussstecker des Elektrowerkzeuges muss in
die Steckdose passen. Der Stecker darf in keiner Weise
verändert werden. Verwenden Sie keine Adapterste-
cker gemeinsam mit schutzgeerdeten Elektrowerkzeu-
gen.
Unveränderte Stecker und passende Steckdosen ver-
ringern das Risiko eines elektrischen Schlages.
Vermeiden Sie Körperkontakt mit geerdeten Oberflä-
chen wie von Rohren, Heizungen, Herden und Kühl-
schränken.
Es besteht ein erhöhtes Risiko durch elektri-
schen Schlag, wenn Ihr Körper geerdet ist.
Halten Sie Elektrowerkzeuge von Regen oder Nässe
fern.
Das Eindringen von Wasser in ein Elektrowerkzeug
erhöht das Risiko eines elektrischen Schlages.
Zweckentfremden Sie das Kabel nicht, um das Elektro-
werkzeug zu tragen, aufzuhängen oder um den Stecker
aus der Steckdose zu ziehen. Halten Sie das Kabel fern
von Hitze, Öl, scharfen Kanten oder sich bewegenden
Geräteteilen.
Beschädigte oder verwickelte Kabel erhö-
hen das Risiko eines elektrischen Schlages.
Wenn Sie mit einem Elektrowerkzeug im Freien arbei-
ten, verwenden Sie nur Verlängerungskabel, die auch
für den Außenbereich geeignet sind.
Die Anwendung
eines für den Außenbereich geeigneten Verlängerungska-
bels verringert das Risiko eines elektrischen Schlages.
Wenn der Betrieb des Elektrowerkzeuges in feuchter
Umgebung nicht vermeidbar ist, verwenden Sie einen
Fehlerstromschutzschalter.
Der Einsatz eines Fehler-
stromschutzschalters vermindert das Risiko eines elektri-
schen Schlages.
Sicherheit von Personen
Seien Sie aufmerksam, achten Sie darauf, was Sie tun,
und gehen Sie mit Vernunft an die Arbeit mit einem
Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug,
wenn Sie müde sind oder unter dem Einfluss von Dro-
gen, Alkohol oder Medikamenten stehen.
Ein Moment
der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges
kann zu ernsthaften Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung und immer
eine Schutzbrille.
Das Tragen persönlicher Schutzausrüs-
tung, wie Staubmaske, rutschfeste Sicherheitsschuhe,
Schutzhelm oder Gehörschutz, je nach Art und Einsatz des
Elektrowerkzeuges, verringert das Risiko von Verletzungen.
Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.
Vergewissern Sie sich, dass das Elektrowerkzeug aus-
geschaltet ist, bevor Sie es an die Stromversorgung
und/oder den Akku anschließen, es aufnehmen oder
tragen.
Wenn Sie beim Tragen des Elektrowerkzeuges den
Finger am Schalter haben oder das Gerät eingeschaltet an
die Stromversorgung anschließen, kann dies zu Unfällen
führen.
Entfernen Sie Einstellwerkzeuge oder Schrauben-
schlüssel, bevor Sie das Elektrowerkzeug einschalten.
Ein Werkzeug oder Schlüssel, der sich in einem drehenden
Geräteteil befindet, kann zu Verletzungen führen.
Vermeiden Sie eine abnormale Körperhaltung. Sorgen
Sie für einen sicheren Stand und halten Sie jederzeit
das Gleichgewicht.
Dadurch können Sie das Elektrowerk-
zeug in unerwarteten Situationen besser kontrollieren.
Tragen Sie geeignete Kleidung. Tragen Sie keine weite
Kleidung oder Schmuck. Halten Sie Haare, Kleidung
und Handschuhe fern von sich bewegenden Teilen.
Lockere Kleidung, Schmuck oder lange Haare können von
sich bewegenden Teilen erfasst werden.
Wenn Staubabsaug- und -auffangeinrichtungen mon-
tiert werden können, vergewissern Sie sich, dass diese
angeschlossen sind und richtig verwendet werden.
Ver-
wendung einer Staubabsaugung kann Gefährdungen
durch Staub verringern.
Verwendung und Behandlung des Elektrowerkzeuges
Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre
Arbeit das dafür bestimmte Elektrowerkzeug.
Mit dem
passenden Elektrowerkzeug arbeiten Sie besser und
sicherer im angegebenen Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen Schalter de-
fekt ist.
Ein Elektrowerkzeug, das sich nicht mehr ein- oder
ausschalten lässt, ist gefährlich und muss repariert werden.
Ziehen Sie den Stecker aus der Steckdose und/oder
entfernen Sie den Akku, bevor Sie Geräteeinstellungen
vornehmen, Zubehörteile wechseln oder das Gerät
weglegen.
Diese Vorsichtsmaßnahme verhindert den
unbeabsichtigten Start des Elektrowerkzeuges.
WARNUNG
OBJ_BUCH-1520-003.book Page 6 Monday, January 14, 2013 12:04 PM
Deutsch |
7
Bosch Power Tools
1 609 92A 00T | (14.1.13)
Bewahren Sie unbenutzte Elektrowerkzeuge außer-
halb der Reichweite von Kindern auf. Lassen Sie Perso-
nen das Gerät nicht benutzen, die mit diesem nicht ver-
traut sind oder diese Anweisungen nicht gelesen
haben.
Elektrowerkzeuge sind gefährlich, wenn sie von
unerfahrenen Personen benutzt werden.
Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollie-
ren Sie, ob bewegliche Teile einwandfrei funktionieren
und nicht klemmen, ob Teile gebrochen oder so be-
schädigt sind, dass die Funktion des Elektrowerkzeu-
ges beeinträchtigt ist. Lassen Sie beschädigte Teile vor
dem Einsatz des Gerätes reparieren.
Viele Unfälle haben
ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
Halten Sie Schneidwerkzeuge scharf und sauber.
Sorgfältig gepflegte Schneidwerkzeuge mit scharfen
Schneidkanten verklemmen sich weniger und sind leichter
zu führen.
Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz-
werkzeuge usw. entsprechend diesen Anweisungen.
Berücksichtigen Sie dabei die Arbeitsbedingungen und
die auszuführende Tätigkeit.
Der Gebrauch von Elektro-
werkzeugen für andere als die vorgesehenen Anwendun-
gen kann zu gefährlichen Situationen führen.
Verwendung und Behandlung des Akkuwerkzeuges
Laden Sie die Akkus nur mit Ladegeräten auf, die vom
Hersteller empfohlen werden.
Durch ein Ladegerät, das
für eine bestimmte Art von Akkus geeignet ist, besteht
Brandgefahr, wenn es mit anderen Akkus verwendet wird.
Verwenden Sie nur die dafür vorgesehenen Akkus in
den Elektrowerkzeugen.
Der Gebrauch von anderen
Akkus kann zu Verletzungen und Brandgefahr führen.
Halten Sie den nicht benutzten Akku fern von Büro-
klammern, Münzen, Schlüsseln, Nägeln, Schrauben
oder anderen kleinen Metallgegenständen, die eine
Überbrückung der Kontakte verursachen könnten.
Ein
Kurzschluss zwischen den Akkukontakten kann Verbren-
nungen oder Feuer zur Folge haben.
Bei falscher Anwendung kann Flüssigkeit aus dem
Akku austreten. Vermeiden Sie den Kontakt damit. Bei
zufälligem Kontakt mit Wasser abspülen. Wenn die
Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich
ärztliche Hilfe in Anspruch.
Austretende Akkuflüssigkeit
kann zu Hautreizungen oder Verbrennungen führen.
Service
Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem
Fachpersonal und nur mit Original-Ersatzteilen repa-
rieren.
Damit wird sichergestellt, dass die Sicherheit des
Elektrowerkzeuges erhalten bleibt.
Sicherheitshinweise für Hobel
Warten Sie den Stillstand der Messerwelle ab, bevor
Sie das Elektrowerkzeug ablegen.
Eine freiliegende ro-
tierende Messerwelle kann sich mit der Oberfläche verha-
ken und zum Verlust der Kontrolle sowie schweren Verlet-
zungen führen.
Befestigen und sichern Sie das Werkstück mittels
Zwingen oder auf andere Art und Weise an einer stabi-
len Unterlage.
Wenn Sie das Werkstück nur mit der Hand
oder gegen Ihren Körper halten, bleibt es labil, was zum
Verlust der Kontrolle führen kann.
Verwenden Sie geeignete Suchgeräte, um verborgene
Versorgungsleitungen aufzuspüren, oder ziehen Sie die
örtliche Versorgungsgesellschaft hinzu.
Kontakt mit Elek-
troleitungen kann zu Feuer und elektrischem Schlag führen.
Beschädigung einer Gasleitung kann zur Explosion führen.
Eindringen in eine Wasserleitung verursacht Sachbeschädi-
gung.
Greifen Sie nicht mit den Händen in den Spanauswurf.
Sie können sich an rotierenden Teilen verletzen.
Führen Sie das Elektrowerkzeug nur eingeschaltet ge-
gen das Werkstück.
Es besteht sonst die Gefahr eines
Rückschlages, wenn sich das Einsatzwerkzeug im Werk-
stück verhakt.
Halten Sie den Hobel beim Arbeiten immer so, dass die
Hobelsohle flach auf dem Werkstück aufliegt.
Der Ho-
bel kann sich sonst verkanten und zu Verletzungen führen.
Hobeln Sie nie über Metallgegenstände, Nägel oder
Schrauben.
Messer und Messerwelle können beschädigt
werden und zu erhöhten Vibrationen führen.
Öffnen Sie den Akku nicht.
Es besteht die Gefahr eines
Kurzschlusses.
Bei Beschädigung und unsachgemäßem Gebrauch des
Akkus können Dämpfe austreten. Führen Sie Frischluft
zu und suchen Sie bei Beschwerden einen Arzt auf.
Die
Dämpfe können die Atemwege reizen.
Verwenden Sie den Akku nur in Verbindung mit Ihrem
Bosch Elektrowerkzeug.
Nur so wird der Akku vor gefähr-
licher Überlastung geschützt.
Verwenden Sie nur original Bosch-Akkus mit der auf
dem Typenschild Ihres Elektrowerkzeugs angegebe-
nen Spannung.
Bei Gebrauch anderer Akkus, z.B. Nach-
ahmungen, aufgearbeiteter Akkus oder Fremdfabrikaten,
besteht die Gefahr von Verletzungen sowie Sachschäden
durch explodierende Akkus.
Produkt- und Leistungsbeschreibung
Lesen Sie alle Sicherheitshinweise und An-
weisungen.
Versäumnisse bei der Einhaltung
der Sicherheitshinweise und Anweisungen
können elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen.
Bitte klappen Sie die Aufklappseite mit der Darstellung des
Elektrowerkzeugs auf, und lassen Sie diese Seite aufgeklappt,
während Sie die Betriebsanleitung lesen.
Bestimmungsgemäßer Gebrauch
Das Elektrowerkzeug ist bestimmt, bei fester Auflage Holz-
werkstoffe wie z.B. Balken und Bretter zu hobeln. Es eignet
sich auch zum Abschrägen von Kanten und zum Falzen.
Schützen Sie den Akku vor Hitze, z.B. auch vor
dauernder Sonneneinstrahlung, Feuer, Wasser
und Feuchtigkeit.
Es besteht Explosionsgefahr.
OBJ_BUCH-1520-003.book Page 7 Monday, January 14, 2013 12:04 PM
8
| Deutsch
1 609 92A 00T | (14.1.13)
Bosch Power Tools
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht
sich auf die Darstellung des Elektrowerkzeuges auf der Grafik-
seite.
1
Spanauswurf (wahlweise rechts/links)
2
Drehknopf für Spantiefeneinstellung
(isolierte Grifffläche)
3
Spantiefenskala
4
Umstellhebel für Spanauswurfrichtung
5
Einschaltsperre für Ein-/Ausschalter
6
Ein-/Ausschalter
7
Akku*
8
Akku-Entriegelungstaste*
9
V-Nuten
10
Hobelsohle
11
Handgriff (isolierte Grifffläche)
12
Innensechskantschlüssel
13
Taste für Ladezustandsanzeige*
14
Akku-Ladezustandsanzeige*
15
Messerkopf
16
Spannelement für Hobelmesser
17
Befestigungsschraube für Hobelmesser
18
HM/TC-Hobelmesser
19
Absaugschlauch (Ø 35 mm)*
20
Staub-/Spänesack*
21
Parallelanschlag*
22
Skala für Falzbreite*
23
Feststellmutter für Einstellung Falzbreite*
24
Befestigungsschraube für Parallel-/Winkelanschlag*
25
Winkelanschlag*
26
Feststellmutter für Winkeleinstellung*
27
Befestigungsschraube für Falztiefenanschlag*
28
Falztiefenanschlag*
*Abgebildetes oder beschriebenes Zubehör gehört nicht zum
Standard-Lieferumfang. Das vollständige Zubehör finden Sie in
unserem Zubehörprogramm.
Technische Daten
Geräusch-/Vibrationsinformation
Messwerte für Geräusch ermittelt entsprechend EN 60745.
Der A-bewertete Schalldruckpegel des Elektrowerkzeugs
beträgt typischerweise 79 dB(A). Unsicherheit K=3 dB.
Der Geräuschpegel beim Arbeiten kann 80 dB(A) überschrei-
ten.
Gehörschutz tragen!
Schwingungsgesamtwerte a
h
(Vektorsumme dreier Richtun-
gen) und Unsicherheit K ermittelt entsprechend EN 60745:
a
h
=3,0 m/s
2
, K=1,5 m/s
2
.
Der in diesen Anweisungen angegebene Schwingungspegel ist
entsprechend einem in EN 60745 genormten Messverfahren
gemessen worden und kann für den Vergleich von Elektrowerk-
zeugen miteinander verwendet werden. Er eignet sich auch für
eine vorläufige Einschätzung der Schwingungsbelastung.
Der angegebene Schwingungspegel repräsentiert die haupt-
sächlichen Anwendungen des Elektrowerkzeugs. Wenn aller-
dings das Elektrowerkzeug für andere Anwendungen, mit ab-
weichenden Einsatzwerkzeugen oder ungenügender Wartung
eingesetzt wird, kann der Schwingungspegel abweichen. Dies
kann die Schwingungsbelastung über den gesamten Arbeits-
zeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung soll-
ten auch die Zeiten berücksichtigt werden, in denen das Gerät
abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Ein-
satz ist. Dies kann die Schwingungsbelastung über den gesam-
ten Arbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des
Bedieners vor der Wirkung von Schwingungen fest wie zum Bei-
spiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen,
Warmhalten der Hände, Organisation der Arbeitsabläufe.
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das unter
„Technische Daten“ beschriebene Produkt mit den folgenden
Normen oder normativen Dokumenten übereinstimmt:
EN 60745 gemäß den Bestimmungen der Richtlinien
2011/65/EU, 2004/108/EG, 2006/42/EG.
Technische Unterlagen (2006/42/EG) bei:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 17.12.2012
Hobel
GHO 14,4 V-LI
GHO 18 V-LI
Sachnummer
3 601 EA0 4..
3 601 EA0 3..
Nennspannung
V=
14,4
18
Leerlaufdrehzahl
min
-1
14000
14000
Spantiefe
mm
0 –1,6
0 –1,6
Falztiefe
mm
0 –8
0 –8
max. Hobelbreite
mm
82
82
Gewicht entsprechend EPTA-Procedure 01/2003
kg
2,5
2,6
Dr. Egbert Schneider
Senior Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ETM9
OBJ_BUCH-1520-003.book Page 8 Monday, January 14, 2013 12:04 PM
Deutsch |
9
Bosch Power Tools
1 609 92A 00T | (14.1.13)
Montage
Nehmen Sie den Akku vor allen Arbeiten am Elektro-
werkzeug (z.B. Wartung, Werkzeugwechsel etc.) sowie
bei dessen Transport und Aufbewahrung aus dem Elek-
trowerkzeug.
Bei unbeabsichtigtem Betätigen des Ein-/
Ausschalters besteht Verletzungsgefahr.
Akku laden (siehe Bild A)
Benutzen Sie nur die auf der Zubehörseite aufgeführ-
ten Ladegeräte.
Nur diese Ladegeräte sind auf den bei
Ihrem Elektrowerkzeug verwendeten Li-Ionen-Akku abge-
stimmt.
Hinweis:
Der Akku wird teilgeladen ausgeliefert. Um die volle
Leistung des Akkus zu gewährleisten, laden Sie vor dem ers-
ten Einsatz den Akku vollständig im Ladegerät auf.
Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne
die Lebensdauer zu verkürzen. Eine Unterbrechung des Lade-
vorganges schädigt den Akku nicht.
Der Li-Ionen-Akku ist durch die „Electronic Cell Protection
(ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku
wird das Elektrowerkzeug durch eine Schutzschaltung abge-
schaltet: Das Einsatzwerkzeug bewegt sich nicht mehr.
Drücken Sie nach dem automatischen Abschalten des
Elektrowerkzeuges nicht weiter auf den Ein-/Ausschal-
ter.
Der Akku kann beschädigt werden.
Zur Entnahme des Akkus
7
drücken Sie die Entriegelungstas-
ten
8
und ziehen den Akku nach unten aus dem Elektrowerk-
zeug.
Wenden Sie dabei keine Gewalt an.
Der für den Hobelmesserwechsel erforderliche Innensechs-
kantschlüssel
12
ist im Inneren des Elektrowerkzeugs unter-
gebracht und sollte immer dort aufbewahrt werden.
Der Akku ist mit einer NTC-Temperaturüberwachung ausge-
stattet, welche ein Aufladen nur im Temperaturbereich zwi-
schen 0 °C und 45 °C zulässt. Dadurch wird eine hohe Akku-
Lebensdauer erreicht.
Beachten Sie die Hinweise zur Entsorgung.
Akku-Ladezustandsanzeige (siehe Bild B)
Die drei grünen LEDs der Akku-Ladezustandsanzeige
14
zei-
gen den Ladezustand des Akkus
7
an. Aus Sicherheitsgrün-
den ist die Abfrage des Ladezustands nur bei Stillstand des
Elektrowerkzeuges möglich.
Drücken Sie die Taste
13
, um den Ladezustand anzuzeigen.
Dies ist auch bei abgenommenem Akku
7
möglich.
Leuchtet nach dem Drücken der Taste
13
keine LED, ist der
Akku defekt und muss ausgetauscht werden.
Werkzeugwechsel
Vorsicht beim Wechsel der Hobelmesser. Fassen Sie
die Hobelmesser nicht an den Schneidkanten an.
Sie
können sich an den scharfen Schneidkanten verletzen.
Verwenden Sie nur Original Bosch HM/TC-Hobelmesser.
Das Hobelmesser aus Hartmetall (HM/TC) hat 2 Schneiden
und kann gewendet werden. Sind beide Schneidkanten
stumpf, muss das Hobelmesser
18
gewechselt werden. Das
HM/TC-Hobelmesser darf nicht nachgeschärft werden.
Hobelmesser demontieren (siehe Bild C)
Zum Wenden oder Ersetzen des Hobelmessers
18
drehen Sie
den Messerkopf
15
, bis er parallel zur Hobelsohle
10
steht.
Lösen Sie die 2 Befestigungsschrauben
17
mit dem
Innensechskantschlüssel
12
ca. 1 – 2 Umdrehungen.
Falls erforderlich, lösen Sie das Spannelement
16
durch
einen leichten Schlag mit einem geeigneten Werkzeug,
z.B. einem Holzkeil.
Schieben Sie mit einem Holzstück das Hobelmesser
18
seitlich aus dem Messerkopf
15
heraus.
Hobelmesser montieren (siehe Bild D)
Durch die Führungsnut des Hobelmessers wird beim Wech-
seln bzw. Wenden stets eine gleichmäßige Höheneinstellung
gewährleistet.
Falls erforderlich, reinigen Sie den Messersitz im Spann-
element
16
und das Hobelmesser
18
.
Achten Sie beim Einbau des Hobelmessers darauf, dass es
einwandfrei in der Aufnahmeführung des Spannelementes
16
sitzt und bündig an der Seitenkante der hinteren Hobelsohle
10
ausgerichtet wird. Ziehen Sie anschließend die 2 Befesti-
gungsschrauben
17
mit dem Innensechskantschlüssel
12
fest.
Hinweis:
Prüfen Sie vor der Inbetriebnahme den festen Sitz
der Befestigungsschrauben
17
. Drehen Sie den Messerkopf
15
von Hand durch und stellen Sie sicher, dass das Hobel-
messer nirgends streift.
Staub-/Späneabsaugung
Stäube von Materialien wie bleihaltigem Anstrich, einigen
Holzarten, Mineralien und Metall können gesundheits-
schädlich sein. Berühren oder Einatmen der Stäube kön-
nen allergische Reaktionen und/oder Atemwegserkran-
kungen des Benutzers oder in der Nähe befindlicher
Personen hervorrufen.
Bestimmte Stäube wie Eichen- oder Buchenstaub gelten
als krebserzeugend, besonders in Verbindung mit Zusatz-
stoffen zur Holzbehandlung (Chromat, Holzschutzmittel).
Asbesthaltiges Material darf nur von Fachleuten bearbeitet
werden.
– Benutzen Sie möglichst eine für das Material geeignete
Staubabsaugung.
– Sorgen Sie für gute Belüftung des Arbeitsplatzes.
– Es wird empfohlen, eine Atemschutzmaske mit Filter-
klasse P2 zu tragen.
Beachten Sie in Ihrem Land gültige Vorschriften für die zu
bearbeitenden Materialien.
LED
Kapazität
Dauerlicht 3 x Grün
2/3
Dauerlicht 2 x Grün
1/3
Dauerlicht 1 x Grün
<1/3
Blinklicht 1 x Grün
Reserve
OBJ_BUCH-1520-003.book Page 9 Monday, January 14, 2013 12:04 PM
10
| Deutsch
1 609 92A 00T | (14.1.13)
Bosch Power Tools
Reinigen Sie den Spanauswurf
1
regelmäßig. Verwenden Sie
zum Reinigen eines verstopften Spanauswurfes ein geeigne-
tes Werkzeug, z.B. ein Holzstück, Druckluft etc.
Greifen Sie nicht mit den Händen in den Spanauswurf.
Sie können sich an rotierenden Teilen verletzen.
Verwenden Sie zur Gewährleistung einer optimalen Absaugung
stets eine Fremdabsaugvorrichtung oder einen Staub-/Späne-
sack.
Fremdabsaugung (siehe Bild E)
An den Spanauswurf kann beidseitig ein Absaugschlauch
(Ø 35 mm)
19
(Zubehör) gesteckt werden.
Verbinden Sie den Absaugschlauch
19
mit einem Staubsauger
(Zubehör). Eine Übersicht zum Anschluss an verschiedene
Staubsauger finden Sie am Ende dieser Anleitung.
Der Staubsauger muss für den zu bearbeitenden Werkstoff
geeignet sein.
Verwenden Sie beim Absaugen von besonders gesundheits-
gefährdenden, krebserzeugenden oder trockenen Stäuben
einen Spezialsauger.
Eigenabsaugung (siehe Bild E)
Bei kleineren Arbeiten können Sie einen Staub-/Spänesack
(Zubehör)
20
anschließen. Stecken Sie den Staubsackstut-
zen fest in den Spanauswurf
1
. Entleeren Sie den Staub-/Spä-
nesack
20
rechtzeitig, damit die Staubaufnahme optimal
erhalten bleibt.
Wählbarer Spanauswurf
Mit dem Umstellhebel
4
kann der Spanauswurf
1
nach rechts
oder links umgestellt werden. Drücken Sie den Umstellhebel
4
immer bis zum Einrasten in die Endposition. Die gewählte
Spanauswurfrichtung wird durch ein Pfeilsymbol auf dem
Umstellhebel
4
angezeigt.
Betrieb
Betriebsarten
Spantiefe einstellen
Mit dem Drehknopf
2
kann die Spantiefe stufenlos von
0–1,6 mm anhand der Spantiefenskala
3
eingestellt werden.
Inbetriebnahme
Akku einsetzen
Verwenden Sie nur original Bosch Li-Ionen-Akkus mit
der auf dem Typenschild Ihres Elektrowerkzeugs ange-
gebenen Spannung.
Der Gebrauch von anderen Akkus
kann zu Verletzungen und Brandgefahr führen.
Setzen Sie den geladenen Akku
7
in die Akku-Aufnahme ein,
bis dieser spürbar einrastet und bündig anliegt.
Ein-/Ausschalten
Zur
Inbetriebnahme
des Elektrowerkzeuges betätigen Sie
zuerst
die Einschaltsperre
5
und drücken
anschließend
den
Ein-/Ausschalter
6
und halten ihn gedrückt.
Um das Elektrowerkzeug
auszuschalten
, lassen Sie den
Ein-/Ausschalter
6
los.
Hinweis:
Aus Sicherheitsgründen kann der Ein-/Ausschalter
6
nicht arretiert werden, sondern muss während des Betrie-
bes ständig gedrückt bleiben.
Um Energie zu sparen, schalten Sie das Elektrowerkzeug nur
ein, wenn Sie es benutzen.
Auslaufbremse
Eine integrierte Auslaufbremse verkürzt das Nachlaufen der
Messerwelle nach dem Ausschalten des Elektrowerkzeuges.
Tiefentladungsschutz
Der Li-Ionen-Akku ist durch die „Electronic Cell Protection
(ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku
wird das Elektrowerkzeug durch eine Schutzschaltung abge-
schaltet: Das Einsatzwerkzeug bewegt sich nicht mehr.
Arbeitshinweise
Hobelvorgang
Stellen Sie die gewünschte Spantiefe ein und setzen Sie das
Elektrowerkzeug mit dem vorderen Teil der Hobelsohle
10
an
das Werkstück an.
Führen Sie das Elektrowerkzeug nur eingeschaltet ge-
gen das Werkstück.
Es besteht sonst die Gefahr eines
Rückschlages, wenn sich das Einsatzwerkzeug im Werk-
stück verhakt.
Schalten Sie das Elektrowerkzeug ein und führen Sie es mit
gleichmäßigem Vorschub über die zu bearbeitende Oberfläche.
Zur Erzielung hochwertiger Oberflächen arbeiten Sie nur mit
geringem Vorschub und üben den Druck mittig auf die Hobel-
sohle aus.
Beim Bearbeiten harter Materialien, z.B. Hartholz, sowie bei
Ausnutzung der maximalen Hobelbreite stellen Sie nur gerin-
ge Spantiefen ein und reduzieren Sie ggf. den Hobelvorschub.
Überhöhter Vorschub mindert die Oberflächengüte und kann
zur schnellen Verstopfung des Spanauswurfes führen.
Nur scharfe Hobelmesser bringen gute Schnittleistung und
schonen das Elektrowerkzeug.

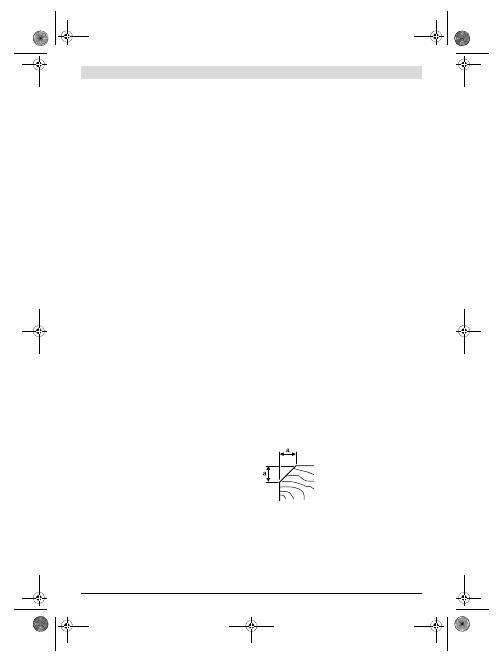

Kanten anfasen (siehe Bild F)
Die in der vorderen Hobelsohle vorhandenen V-Nuten ermög-
lichen ein schnelles und einfaches Anfasen von Werkstück-
kanten. Verwenden Sie die entsprechende V-Nut je nach ge-
wünschter Fasenbreite. Setzen Sie dazu den Hobel mit der
V-Nut auf die Werkstückkante auf und führen Sie ihn an dieser
entlang.
Hobeln mit Parallel-/Winkelanschlag (siehe Bilder G
–
I)
Montieren Sie den Parallelanschlag
21
bzw. den Winkelan-
schlag
25
jeweils mit der Befestigungsschraube
24
am
Elektrowerkzeug. Montieren Sie je nach Einsatz den Falz-
tiefenanschlag
28
mit der Befestigungsschraube
27
am
Elektrowerkzeug.
Lösen Sie die Feststellmutter
23
und stellen Sie die ge-
wünschte Falzbreite an der Skala
22
ein. Ziehen Sie die Fest-
stellmutter
23
wieder fest.
Verwendete Nut
Maß a (mm)
keine
0 –2,5
klein
1,5 –4,0
mittel
2,0 –4,5
groß
3,0 –5,5
OBJ_BUCH-1520-003.book Page 10 Monday, January 14, 2013 12:04 PM
Deutsch |
11
Bosch Power Tools
1 609 92A 00T | (14.1.13)
Stellen Sie die gewünschte Falztiefe mit dem Falztiefenan-
schlag
28
entsprechend ein.
Führen Sie den Hobelvorgang mehrmals durch, bis die ge-
wünschte Falztiefe erreicht ist. Führen Sie den Hobel mit seit-
lichem Auflagedruck.
Anschrägen mit Winkelanschlag
Stellen Sie beim Anschrägen
von Falzen und Flächen den
erforderlichen Schrägungs-
winkel mit der Winkel-
einstellung
26
ein.
Wartung und Service
Wartung und Reinigung
Nehmen Sie den Akku vor allen Arbeiten am Elektro-
werkzeug (z.B. Wartung, Werkzeugwechsel etc.) sowie
bei dessen Transport und Aufbewahrung aus dem Elek-
trowerkzeug.
Bei unbeabsichtigtem Betätigen des Ein-/Aus-
schalters besteht Verletzungsgefahr.
Halten Sie das Elektrowerkzeug und die Lüftungs-
schlitze sauber, um gut und sicher zu arbeiten.
Ist der Akku nicht mehr funktionsfähig, wenden Sie sich bitte
an eine autorisierte Kundendienststelle für Bosch-Elektro-
werkzeuge.
Sollte das Elektrowerkzeug trotz sorgfältiger Herstellungs-
und Prüfverfahren einmal ausfallen, ist die Reparatur von
einer autorisierten Kundendienststelle für Bosch-Elektro-
werkzeuge ausführen zu lassen.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen
bitte unbedingt die 10-stellige Sachnummer laut Typenschild
des Elektrowerkzeuges an.
Kundendienst und Anwendungsberatung
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und
Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-
zeichnungen und Informationen zu Ersatzteilen finden Sie
auch unter:
www.bosch-pt.com
Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei
Fragen zu unseren Produkten und deren Zubehör.
www.powertool-portal.de
, das Internetportal für Hand-
werker und Heimwerker.
Deutschland
Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Unter www.bosch-pt.com können Sie online Ersatzteile
bestellen oder Reparaturen anmelden.
Kundendienst: Tel.: (0711) 40040480
Fax: (0711) 40040481
E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com
Anwendungsberatung: Tel.: (0711) 40040480
Fax: (0711) 40040482
E-Mail: Anwendungsberatung.pt@de.bosch.com
Österreich
Tel.: (01) 797222010
Fax: (01) 797222011
E-Mail: service.elektrowerkzeuge@at.bosch.com
Schweiz
Tel.: (044) 8471511
Fax: (044) 8471551
E-Mail: Aftersales.Service@de.bosch.com
Luxemburg
Tel.: +32 2 588 0589
Fax: +32 2 588 0595
E-Mail: outillage.gereedschap@be.bosch.com
Transport
Die enthaltenen Li-Ionen-Akkus unterliegen den Anforderun-
gen des Gefahrgutrechts. Die Akkus können durch den Benut-
zer ohne weitere Auflagen auf der Straße transportiert wer-
den.
Beim Versand durch Dritte (z.B.: Lufttransport oder Spediti-
on) sind besondere Anforderungen an Verpackung und Kenn-
zeichnung zu beachten. Hier muss bei der Vorbereitung des
Versandstückes ein Gefahrgut-Experte hinzugezogen wer-
den.
Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt
ist. Kleben Sie offene Kontakte ab und verpacken Sie den
Akku so, dass er sich nicht in der Verpackung bewegt.
Bitte beachten Sie auch eventuelle weiterführende nationale
Vorschriften.
Entsorgung
Elektrowerkzeuge, Akkus, Zubehör und Verpackun-
gen sollen einer umweltgerechten Wiederverwertung
zugeführt werden.
Werfen Sie Elektrowerkzeuge und Akkus/Batterien nicht in
den Hausmüll!
Nur für EU-Länder:
Gemäß der europäischen Richtlinie
2002/96/EG müssen nicht mehr ge-
brauchsfähige Elektrowerkzeuge und ge-
mäß der europäischen Richtlinie
2006/66/EG müssen defekte oder ver-
brauchte Akkus/Batterien getrennt gesam-
melt und einer umweltgerechten Wieder-
verwendung zugeführt werden.
Nicht mehr gebrauchsfähige Akkus/Batterien können direkt
abgegeben werden bei:
Deutschland
Recyclingzentrum Elektrowerkzeuge
Osteroder Landstraße 3
37589 Kalefeld
Schweiz
Batrec AG
3752 Wimmis BE
OBJ_BUCH-1520-003.book Page 11 Monday, January 14, 2013 12:04 PM
12
| English
1 609 92A 00T | (14.1.13)
Bosch Power Tools
Akkus/Batterien:
Li-Ion:
Bitte beachten Sie die Hinweise im
Abschnitt „Transport“, Seite 11.
Änderungen vorbehalten.
English
Safety Notes
General Power Tool Safety Warnings
Read all safety warnings and all in-
structions.
Failure to follow the warnings
and instructions may result in electric shock, fire and/or seri-
ous injury.
Save all warnings and instructions for future reference.
The term “power tool” in the warnings refers to your mains-
operated (corded) power tool or battery-operated (cordless)
power tool.
Work area safety
Keep work area clean and well lit.
Cluttered or dark areas
invite accidents.
Do not operate power tools in explosive atmospheres,
such as in the presence of flammable liquids, gases or
dust.
Power tools create sparks which may ignite the dust
or fumes.
Keep children and bystanders away while operating a
power tool.
Distractions can cause you to lose control.
Electrical safety
Power tool plugs must match the outlet. Never modify
the plug in any way. Do not use any adapter plugs with
earthed (grounded) power tools.
Unmodified plugs and
matching outlets will reduce risk of electric shock.
Avoid body contact with earthed or grounded surfaces,
such as pipes, radiators, ranges and refrigerators.
There is an increased risk of electric shock if your body is
earthed or grounded.
Do not expose power tools to rain or wet conditions.
Water entering a power tool will increase the risk of electric
shock.
Do not abuse the cord. Never use the cord for carrying,
pulling or unplugging the power tool. Keep cord away
from heat, oil, sharp edges and moving parts.
Damaged
or entangled cords increase the risk of electric shock.
When operating a power tool outdoors, use an exten-
sion cord suitable for outdoor use.
Use of a cord suitable
for outdoor use reduces the risk of electric shock.
If operating a power tool in a damp location is unavoid-
able, use a residual current device (RCD) protected
supply.
Use of an RCD reduces the risk of electric shock.
Personal safety
Stay alert, watch what you are doing and use common
sense when operating a power tool. Do not use a power
tool while you are tired or under the influence of drugs,
alcohol or medication.
A moment of inattention while op-
erating power tools may result in serious personal injury.
Use personal protective equipment. Always wear eye
protection.
Protective equipment such as dust mask,
non-skid safety shoes, hard hat, or hearing protection
used for appropriate conditions will reduce personal inju-
ries.
Prevent unintentional starting. Ensure the switch is in
the off-position before connecting to power source
and/or battery pack, picking up or carrying the tool.
Carrying power tools with your finger on the switch or en-
ergising power tools that have the switch on invites acci-
dents.
Remove any adjusting key or wrench before turning
the power tool on.
A wrench or a key left attached to a ro-
tating part of the power tool may result in personal injury.
Do not overreach. Keep proper footing and balance at
all times.
This enables better control of the power tool in
unexpected situations.
Dress properly. Do not wear loose clothing or jewel-
lery. Keep your hair, clothing and gloves away from
moving parts.
Loose clothes, jewellery or long hair can be
caught in moving parts.
If devices are provided for the connection of dust ex-
traction and collection facilities, ensure these are con-
nected and properly used.
Use of dust collection can re-
duce dust-related hazards.
Power tool use and care
Do not force the power tool. Use the correct power tool
for your application.
The correct power tool will do the
job better and safer at the rate for which it was designed.
Do not use the power tool if the switch does not turn it
on and off.
Any power tool that cannot be controlled with
the switch is dangerous and must be repaired.
Disconnect the plug from the power source and/or the
battery pack from the power tool before making any
adjustments, changing accessories, or storing power
tools.
Such preventive safety measures reduce the risk of
starting the power tool accidentally.
Store idle power tools out of the reach of children and
do not allow persons unfamiliar with the power tool or
these instructions to operate the power tool.
Power
tools are dangerous in the hands of untrained users.
Maintain power tools. Check for misalignment or bind-
ing of moving parts, breakage of parts and any other
condition that may affect the power tool’s operation. If
damaged, have the power tool repaired before use.
Many accidents are caused by poorly maintained power
tools.
Keep cutting tools sharp and clean.
Properly maintained
cutting tools with sharp cutting edges are less likely to bind
and are easier to control.
WARNING
OBJ_BUCH-1520-003.book Page 12 Monday, January 14, 2013 12:04 PM
English |
13
Bosch Power Tools
1 609 92A 00T | (14.1.13)
Use the power tool, accessories and tool bits etc. in ac-
cordance with these instructions, taking into account
the working conditions and the work to be performed.
Use of the power tool for operations different from those
intended could result in a hazardous situation.
Battery tool use and care
Recharge only with the charger specified by the manu-
facturer.
A charger that is suitable for one type of battery
pack may create a risk of fire when used with another bat-
tery pack.
Use power tools only with specifically designated bat-
tery packs.
Use of any other battery packs may create a
risk of injury and fire.
When battery pack is not in use, keep it away from oth-
er metal objects, like paper clips, coins, keys, nails,
screws or other small metal objects, that can make a
connection from one terminal to another.
Shorting the
battery terminals together may cause burns or a fire.
Under abusive conditions, liquid may be ejected from
the battery; avoid contact. If contact accidentally oc-
curs, flush with water. If liquid contacts eyes, addition-
ally seek medical help.
Liquid ejected from the battery
may cause irritation or burns.
Service
Have your power tool serviced by a qualified repair per-
son using only identical replacement parts.
This will en-
sure that the safety of the power tool is maintained.
Planer Safety Rules
Wait for the cutter to stop before setting the tool down.
An exposed rotating cutter may engage the surface leading
to possible loss of control and serious injury.
Use clamps or another practical way to secure and sup-
port the workpiece to a stable platform.
Holding the
work by your hand or against the body leaves it unstable
and may lead to loss of control.
Use appropriate detectors to determine if utility lines
are hidden in the work area or call the local utility com-
pany for assistance.
Contact with electric lines can lead
to fire and electric shock. Damaging a gas line can lead to
explosion. Penetrating a water line causes property dam-
age.
Do not reach into the saw dust ejector with your hands.
They could be injured by rotating parts.
Apply the machine to the workpiece only when
switched on.
Otherwise there is danger of kickback when
the cutting tool jams in the workpiece.
When working, always hold the planer in such a manner
that the planer base plate faces flat on the workpiece.
Otherwise the planer can become wedged and lead to inju-
ries.
Never plane over metal objects, nails or screws.
The
planer blade and the blade shaft can become damaged and
lead to increased vibrations.
Do not open the battery.
Danger of short-circuiting.
In case of damage and improper use of the battery, va-
pours may be emitted. Ventilate the area and seek
medical help in case of complaints.
The vapours can irri-
tate the respiratory system.
Use the battery only in conjunction with your Bosch
power tool.
This measure alone protects the battery
against dangerous overload.
Use only original Bosch batteries with the voltage list-
ed on the nameplate of your power tool.
When using oth-
er batteries, e.g. imitations, reconditioned batteries or
other brands, there is danger of injury as well as property
damage through exploding batteries.
Product Description and
Specifications
Read all safety warnings and all instruc-
tions.
Failure to follow the warnings and in-
structions may result in electric shock, fire
and/or serious injury.
While reading the operating instructions, unfold the graphics
page for the machine and leave it open.
Intended Use
The machine is intended for planing of firmly supported
wooden materials, such as beams and boards. It is also suita-
ble for beveling edges and rebating.
Product Features
The numbering of the product features refers to the illustra-
tion of the machine on the graphics page.
1
Chip ejector (alternatively right/left)
2
Depth adjustment knob (insulated gripping surface)
3
Planing depth scale
4
Chip ejection selector lever
5
Lock-off button for On/Off switch
6
On/Off switch
7
Battery pack*
8
Battery unlocking button*
9
V-grooves
10
Planer base plate
11
Handle (insulated gripping surface)
12
Allen key
13
Button for charge-control indicator*
14
Battery charge-control indicator*
15
Blade drum
16
Clamping element for blade
17
Fastening screw for planer blade
18
Carbide blade (TC)
19
Extraction hose (Ø 35 mm)*
20
Chip/dust bag*
Protect the battery against heat, e. g., against
continuous intense sunlight, fire, water, and
moisture.
Danger of explosion.
OBJ_BUCH-1520-003.book Page 13 Monday, January 14, 2013 12:04 PM
14
| English
1 609 92A 00T | (14.1.13)
Bosch Power Tools
21
Parallel guide*
22
Scale for rebating width*
23
Locking nut for adjustment of rebating width*
24
Fastening bolt for parallel and beveling guide*
25
Angle stop*
26
Locking nut for angle adjustment*
27
Fastening bolt for rebating depth stop*
28
Rebating depth stop*
*Accessories shown or described are not part of the standard de-
livery scope of the product. A complete overview of accessories
can be found in our accessories program.
Technical Data
Noise/Vibration Information
Measured sound values determined according to EN 60745.
Typically the A-weighted sound pressure level of the product
is 79 dB(A). Uncertainty K=3 dB.
The noise level when working can exceed 80 dB(A).
Wear hearing protection!
Vibration total values a
h
(triax vector sum) and uncertainty K
determined according to EN 60745:
a
h
=3.0 m/s
2
, K=1.5 m/s
2
.
The vibration emission level given in this information sheet
has been measured in accordance with a standardised test
given in EN 60745 and may be used to compare one tool with
another. It may be used for a preliminary assessment of expo-
sure.
The declared vibration emission level represents the main ap-
plications of the tool. However if the tool is used for different
applications, with different accessories or poorly maintained,
the vibration emission may differ. This may significantly in-
crease the exposure level over the total working period.
An estimation of the level of exposure to vibration should also
take into account the times when the tool is switched off or
when it is running but not actually doing the job. This may sig-
nificantly reduce the exposure level over the total working pe-
riod.
Identify additional safety measures to protect the operator
from the effects of vibration such as: maintain the tool and the
accessories, keep hands warm, organise work patterns.
Declaration of Conformity
We declare under our sole responsibility that the product de-
scribed under “Technical Data” is in conformity with the fol-
lowing standards or standardization documents: EN 60745
according to the provisions of the directives 2011/65/EU,
2004/108/EC, 2006/42/EC.
Technical file (2006/42/EC) at:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 17.12.2012
Assembly
Before any work on the machine itself (e. g. mainte-
nance, tool change, etc.) as well as during transport
and storage, remove the battery from the power tool.
There is danger of injury when unintentionally actuating
the On/Off switch.
Battery Charging (see figure A)
Use only the battery chargers listed on the accessories
page.
Only these battery chargers are matched to the lith-
ium ion battery of your power tool.
Note:
The battery is supplied partially charged. To ensure full
capacity of the battery, completely charge the battery in the
battery charger before using your power tool for the first time.
The Lithium-Ion battery can be charged at any time without
reducing its service life. Interrupting the charging procedure
does not damage the battery.
The Lithium-Ion battery is protected against deep discharging
by the “Electronic Cell Protection (ECP)”. When the battery is
empty, the machine is switched off by means of a protective
circuit: The inserted tool no longer rotates.
Do not continue to press the On/Off switch after the
machine has been automatically switched off.
The bat-
tery can be damaged.
To remove the battery
7
press the unlocking buttons
8
and
pull out the battery downwards.
Do not exert any force.
Planer
GHO 14,4 V-LI
GHO 18 V-LI
Article number
3 601 EA0 4..
3 601 EA0 3..
Rated voltage
V=
14.4
18
No-load speed
min
-1
14000
14000
Planing depth
mm
0 –1.6
0 –1.6
Rebating depth
mm
0 –8
0 –8
Planing width, max.
mm
82
82
Weight according to EPTA-Procedure 01/2003
kg
2.5
2.6
Dr. Egbert Schneider
Senior Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ETM9
OBJ_BUCH-1520-003.book Page 14 Monday, January 14, 2013 12:04 PM
English |
15
Bosch Power Tools
1 609 92A 00T | (14.1.13)
The Allen key
12
required for replacement of the planer blade
is located inside the machine and should always be stored
there.
The battery is equipped with a NTC temperature control
which allows charging only within a temperature range of be-
tween 0 °C and 45 °C. A long battery service life is achieved
in this manner.
Observe the notes for disposal.
Battery Charge-control Indication (see figure B)
The three green LEDs of the battery charge-control indicator
14
indicate the charge condition of the battery
7
. For safety
reasons, it is only possible to check the status of the charge
condition when the machine is at a standstill.
Press button
13
to indicate the charge condition. This is also
possible when the battery
7
is removed.
When no LED lights up after pushing button
13
, then the bat-
tery is defective and must be replaced.
Changing the Tool
Be cautious when replacing the planer blades. Do not
grasp the planer blades by the cutting edges.
Possible
danger of injury due to the sharp cutting edges of the plan-
er blades.
Use only original Bosch carbide blades (TC).
The carbide blade (TC) has 2 cutting edges and can be re-
versed. When both cutting edges are dull, the planer blade
18
must be replaced. The carbide blade (TC) may not be resharp-
ened.
Disassembling the Planer Blade(s) (see figure C)
To reverse or replace the planer blade
18
, rotate the blade
drum
15
until it is parallel to the planer base plate
10
.
Loosen the two fastening screws
17
with the Allen key
12
by approx. 1 – 2 turns.
If necessary, loosen the clamping element
16
by giving it
a light blow with a suitable tool (e.g. a wooden wedge).
Push the planer blade
18
sidewards out of the blade
drum
15
with a piece of wood.
Assembling the Planer Blade(s) (see figure D)
The guide groove of the planer blade always ensures continu-
ous height adjustment when replacing or reversing it.
If required, clean the blade seat in the clamping element
16
and the planer blade
18
.
When assembling the planer blade, ensure that it is seated
properly in the blade holder of the clamping element
16
and
aligned flush at the side edge of the rear planer base plate
10
.
Afterwards tighten the 2 fastening screws
17
again with the
Allen key
12
.
Note:
Before restarting, check if the fastening screws
17
are
tightened well. Rotate the blade drum
15
by hand and ensure
that the planer blade does not graze.
Dust/Chip Extraction
Dusts from materials such as lead-containing coatings,
some wood types, minerals and metal can be harmful to
one’s health. Touching or breathing-in the dusts can cause
allergic reactions and/or lead to respiratory infections of
the user or bystanders.
Certain dusts, such as oak or beech dust, are considered
as carcinogenic, especially in connection with wood-treat-
ment additives (chromate, wood preservative). Materials
containing asbestos may only be worked by specialists.
– As far as possible, use a dust extraction system suitable
for the material.
– Provide for good ventilation of the working place.
– It is recommended to wear a P2 filter-class respirator.
Observe the relevant regulations in your country for the
materials to be worked.
Clean the chip ejector
1
regularly. Use a suitable tool (e.g., a
piece of wood, compressed air, etc.) to clean a clogged chip
ejector.
Do not reach into the saw dust ejector with your hands.
They could be injured by rotating parts.
To ensure optimum extraction of dust/chips, always work
with external dust extraction or a chip/dust bag.
External Dust Extraction (see figure E)
An extraction hose (Ø 35 mm)
19
(accessory), can be at-
tached on either side of the chip ejector.
Connect the vacuum hose
19
to a vacuum cleaner (accesso-
ry). An overview for connecting to various vacuum cleaners
can be found at the end of this manual.
The vacuum cleaner must be suitable for the material being
worked.
When vacuuming dry dust that is especially detrimental to
health or carcinogenic, use a special vacuum cleaner.
Integrated Dust Extraction (see figure E)
A chip/dust bag (accessory)
20
can be used for smaller jobs.
Insert the sleeve of the chip/dust bag firmly into the chip ejec-
tor
1
. Empty the chip/dust bag
20
at regulary intervals to
maintain optimum dust collection.
Choice of Chip Ejector Side
With the selector lever
4
, the chip ejector
1
can be switched
to right or left. Always press the selector lever
4
until it engag-
es in the end position. The selected ejection direction is indi-
cated by an arrow symbol on the selector lever
4
.
Operation
Operating Modes
Adjusting the Planing Depth
With the adjustment knob
2
, the planing depth can be adjust-
ed variably from 0–1.6 mm using the planing depth scale
3
.
LED
Capacity
Continuous lighting 3 x green
2/3
Continuous lighting 2 x green
1/3
Continuous lighting 1 x green
<1/3
Flashing light 1 x green
Reserve
OBJ_BUCH-1520-003.book Page 15 Monday, January 14, 2013 12:04 PM
16
| English
1 609 92A 00T | (14.1.13)
Bosch Power Tools
Starting Operation
Inserting the battery
Use only original Bosch lithium ion batteries with the
voltage listed on the nameplate of your power tool.
Us-
ing other batteries can lead to injuries and pose a fire haz-
ard.
Insert the charged battery
7
into the battery port until it can
be felt to engage and is seated flush.
Switching On and Off
To
start
the machine,
first
push the lock-off button for the
On/Off switch
5
and
then
press the On/Off switch
6
and keep
it pressed.
To
switch off
the machine, release the On/Off switch
6
.
Note:
For safety reasons, the On/Off switch
6
cannot be
locked; it must remain pressed during the entire operation.
