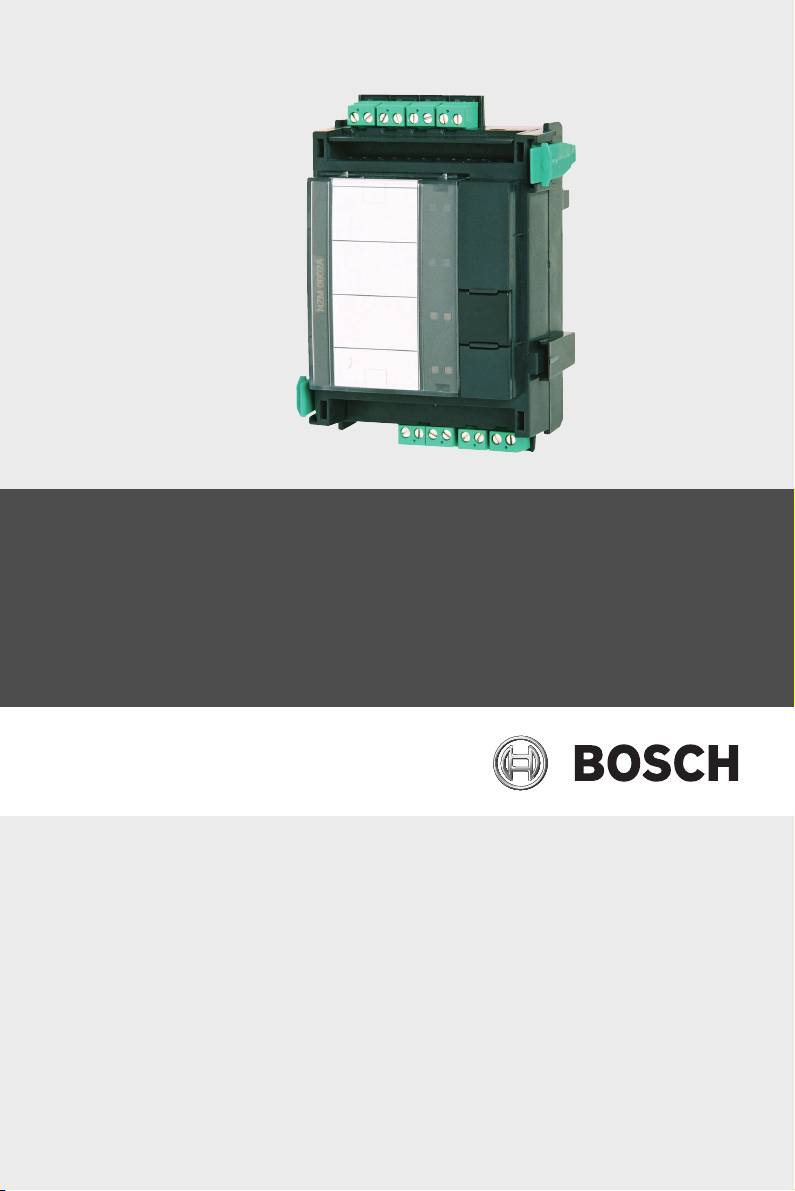

Инструкция к Bosch NZM 0002 A Notification Appliance Zone Module
NAC Zone Module
NZM 0002 A
cs Instalační příručka
tr Kurulum Kılavuzu
de Installationsanleitung
el Εγχειρίδιο εγκατάστασης
en Installation Guide
es Guía de Instalación
fr Guide d’installation
hr Instalacijske upute
hu Telepítési útmutató
it Guida di installazione
nl Installatiehandleiding
pl Instrukcja instalacji
pt Guia de instalação
ro Ghid de instalare
ru Руководство по установке
sl Priročnik za namestitev
NZM 0002 A 3
cs Instalační příručka 5
de Installationsanleitung 6
el Εγχειρίδιο εγκατάστασης 7
en Installation Guide 8
es Guía de Instalación 9
fr Guide d’installation 10
hr Instalacijske upute 11
hu Telepítési útmutató 12
it Guida di installazione 13
nl Installatiehandleiding 14
pl Instrukcja instalacji 15
pt Guia de instalação 16
ro Ghid de instalare 17
ru Руководство по установке 18
sl Priročnik za namestitev 19
tr Kurulum Kılavuzu 20
Bosch Sicherheitssysteme GmbH 4.998.153.982 | 4.0 | 2011.09

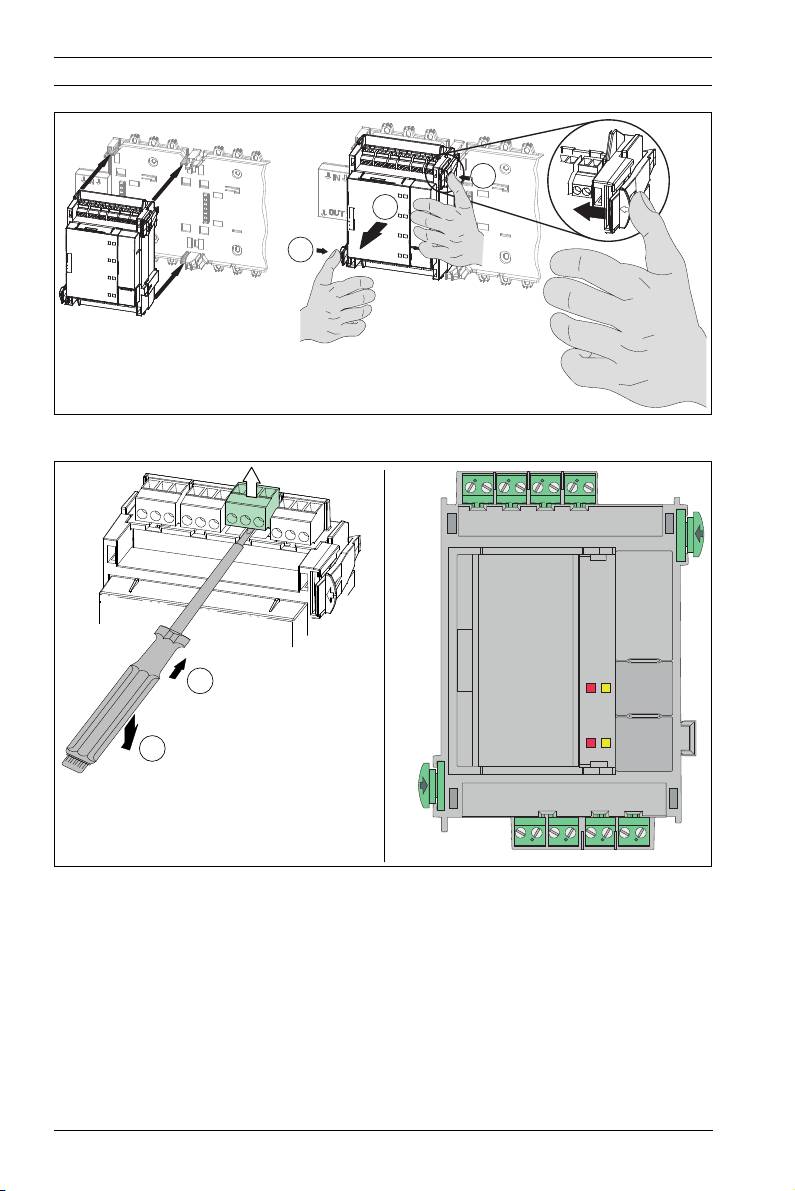

4 NZM 0002 A
2
3
1
1
2
4.998.153.982 | 4.0 | 2011.09 Bosch Sicherheitssysteme GmbH
B A
B A
B A
B A
OUT1
IN1
OUT2
IN2
1
NZM 0002 A
2
SYNC
DC BAT
+ - + -
GND
OUT
GND
IN
NZM 0002 A cs 5
Popis funkcí
Modul NAC signalizačních prvků NZM 0002 A poskytuje dvě sledované
primární linky. Umožňuje tak připojení dvou oddělených výstupů
signalizačních zařízení (NAC). Modul ovládá zařízení typu Y a typu Z, např.
bzučáky, záblesková svítidla a sirény.
Zapojení
Označení Připojení
B | A OUT1 / B | A IN1 Zóna NAC 1
B | A OUT2 / B | A IN2 Zóna NAC 2
BAT + | - 24 V - napájení stejnosměrným proudem
z baterie - vstup (ne nabíjení)
DC + | - Externí napájecí zdroj
SYNC GND | OUT Synchronizační výstup
SYNC GND | IN Synchronizační vstup
Technické údaje
Indikační a ovládací prvky 4 diody LED (2× červená, 2× žlutá) /
2 klávesy
(test diod LED)
Vstupní napětí 20 V DC až 30 V DC / 5 V DC ± 5 %
Odběr proudu:
- Pohotovostní režim (2 zóny) 40 mA
- Režim poplach (2 zóny) 65 mA + 500 mA pro každou linku zóny
signalizačních zařízení
Maximální výstupní napětí 29,5 V DC
Maximální výstupní proud
(při poplachu):
- Napájení přes sběrnici 500 mA pro každou linku zóny
signalizačních zařízení
- Externí napájení 3 A pro každou linku zóny signalizačních
zařízení
Třída krytí podle IEC 60529 IP 30
Provozní teplota -5 °C až 50 °C
Skladovací teplota -20 °C až 60 °C
Přípustná relativní vlhkost Max. 95 %, bez kondenzace
Materiál a barva krytu Plast ABS, Polylac PA-766,
pololesklá antracitová, RAL 7016
Rozměry (v × š × h) Přibližně 127 × 96 × 60 mm
Hmotnost Přibližně 135 g
Bosch Sicherheitssysteme GmbH 4.998.153.982 | 4.0 | 2011.09
6 de NZM 0002 A
Funktionsbeschreibung
Das NZM 0002 A Signalgebermodul stellt zwei überwachte Primärleitungen
zur Verfügung. Damit wird die Anschaltung von zwei separaten
Signalgeberlinien ermöglicht.
Anschaltbar sind:
- Sirenen
- Blitzlampen
-Hupen/Hörner
Der Betriebsstatus jeder Zone wird durch jeweils eine rote und eine gelbe
Status-LED angezeigt.
Klemmenbelegung
Beschriftung Anschluss
B | A OUT2 / B | A IN2 NAC Zone 2
B | A OUT1 / B | A IN1 NAC Zone 1
DC + | - Externe Stromversorgung
BAT + | - 24 V DC Eingang Batteriespannung
SYNC GND | OUT Synchronisation Ausgang
SYNC GND | IN Synchronisation Eingang
Technische Daten
Bedien- und Anzeigeelemente 4 LEDs (2x rot, 2x gelb) / 2 Tasten
(Lampentest)
Eingangsspannung 20 V DC bis 30 V DC / 5 V DC ± 5 %
Maximale Stromaufnahme:
- Ruhebetrieb (beide Zonen) 40 mA
- im Alarmfall (beide Zonen) 65 mA + 500 mA pro
Signalgeberlinie
Maximale Ausgangsspannung 29,5 V DC
Maximaler Ausgangsstrom:
- bei Versorgung über Modulträger 500 mA pro Signalgeberlinie (im
Alarmfall)
- bei externer
3 A pro Signalgeberlinie (im
Spannungsversorgung
Alarmfall)
Schutzart nach IEC 60529 IP 30
Zulässige Betriebstemperatur -5 °C bis 50 °C
Zulässige Lagertemperatur -20 °C bis 60 °C
Zulässige relative Luftfeuchtigkeit max. 95 %, nicht kondensierend
Gehäusematerial und Farbe ABS Kunststoff, Polylac PA-766,
seidenmatt anthrazit, RAL 7016
Abmessungen (H x B x T) ca. 127 x 96 x 60 mm
Gewicht ca. 135 g
4.998.153.982 | 4.0 | 2011.09 Bosch Sicherheitssysteme GmbH
NZM 0002 A el 7
Περιγραφή λειτουργίας
Το δομοστοιχείο ζώνης εφαρμογής ειδοποίησης NZM 0002 A παρέχει δύο
παρακολουθούμενες κύριες γραμμές. Αυτό επιτρέπει τη σύνδεση δύο
ξεχωριστών Γραμμών ζώνης εφαρμογής ειδοποίησης (NAC). Το δομοστοιχείο
αυτό χειρίζεται συσκευές τύπου Y και τύπου Z, π.χ. σειρήνες, φλας και κόρνες.
Ενσυρμάτωση
Σήμανση Σύνδεση
B | A OUT1 / B | A IN1 Ζώνη NAC 1
B | A OUT2 / B | A IN2 Ζώνη NAC 2
DC + | - Εξωτ. τροφοδοσία
BAT + | - Είσοδος παροχής ρεύματος από
μπαταρία 24 V DC (δεν φορτίζει)
SYNC GND | OUT Έξοδος συγχρονισμού
SYNC GND | IN Είσοδος συγχρονισμού
Τεχνικές προδιαγραφές
Στοιχεία ενδείξεων/χειρισμού 4 LED (2x κόκκινες, 2x κίτρινες) / 2
Πλήκτρα
(Δοκιμή LED)
Τάση εισόδου 20 V DC to 30 V DC / 5 V DC ± 5 %
Κατανάλωση ρεύματος:
- κατάσταση αναμονής (2 ζώνες) 40 mA
- κατάσταση συναγερμού (2
65 mA + 500 mA ανά γραμμή ζώνης
ζώνες)
εφαρμογής ειδοποίησης
Μέγιστη τάση εξόδου 29,5 V DC
Μέγιστο ρεύμα εξόδου
(σε περίπτωση συναγερμού):
- παροχή τροφοδοσίας μέσω
500 mA ανά γραμμή ζώνης εφαρμογής
ράγας
ειδοποίησης
- εξωτερικό τροφοδοτικό 3 A ανά γραμμή ζώνης εφαρμογής
ειδοποίησης
Κλάση προστασίας σύμφωνα με
IP 30
IEC 60529
Θερμοκρασία λειτουργίας -5 °C έως 50 °C
Θερμοκρασία αποθήκευσης -20 °C έως 60 °C
Επιτρεπτή σχετική υγρασία μέγ. 95 %, χωρίς συμπύκνωση
υδρατμών
Υλικά περιβλήματος και χρώματα Πλαστικό ABS Polylac PA-766,
ημι-γυαλιστερό ανθρακί, RAL 7016
Διαστάσεις (Υ x Π x Β) 127 x 96 x 60 mm περίπου
Βάρος περ. 135 g
Bosch Sicherheitssysteme GmbH 4.998.153.982 | 4.0 | 2011.09
8 en NZM 0002 A
Functional Description
The NZM 0002 A Notification Appliance Zone Module provides two
monitored primary lines. This enables the connection of two separate
Notification Appliance Zone (NAC) lines.
Connection of:
- Sirens
-Strobes
-Horns
The operating status of each zone is shown by a red and a yellow status LED.
Wiring
Marking Connection
B | A OUT1 / B | A IN1 NAC Zone 1
B | A OUT2 / B | A IN2 NAC Zone 2
DC + | - External power supply
BAT + | - 24 V DC battery power supply input (not
charging)
SYNC GND | OUT Synchronization Output
SYNC GND | IN Synchronization Input
Technical Specification
Indication/operation
4 LEDs (2x red, 2x yellow) / 2 Keys (LED test)
elements
Input voltage 20 V DC to 30 V DC / 5 V DC ± 5 %
Current consumption:
- standby mode (2 zones) 40 mA
- alarm mode (2 zones) 65 mA + 500 mA per notification appliance
zone line
Maximum output voltage 29,5 V DC
Maximum output current (in
the event of an alarm):
- power supply via rail 500 mA per notification appliance zone line
- external power supply 3 A per notification appliance zone line
Protection class as per IEC
IP 30
60529
Operating Temperature -5 °C to 50 °C
Storage Temperature -20 °C to 60 °C
Permissible relative humidity max. 95 %, non-condensing
Housing material and color ABS plastic Polylac PA-766, semi gloss
anthrazite, RAL 7016
Dimensions (H x W x D) approx. 127 x 96 x 60 mm
Weight approx. 135 g
4.998.153.982 | 4.0 | 2011.09 Bosch Sicherheitssysteme GmbH
NZM 0002 A es 9
Descripción de las funciones
El módulo de áreas de notificación de aplicaciones NZM 0002 A proporciona
dos líneas primarias controladas. Esto permite conectar dos líneas
independientes de áreas de notificación de aplicaciones. Conexión de:
- Sirenas
- Luces Estroboscópicas
-Bocinas
El estado de funcionamiento de cada zona se muestra mediante un LED rojo
y otro amarillo.
Cableado
Marcación Conexión
B | A OUT1 / B | A IN1 Zona 1 de NAC
B | A OUT2 / B | A IN2 Zona 2 de NAC
DC + | - Fuente de alimentación externa
BAT + | - Entrada de 24 V CC, tensión de la batería
SYNC GND | OUT Salida de sincronización
SYNC GND | IN Entrada de sincronización
Especificaciones técnicas
Elementos indicadores y de
4 LED (2 rojos, 2 amarillos) / 2 teclas (test
manejo
de LED)
Tensión de entrada 20 V CC to 30 V CC / 5 V CC ± 5 %
Consumo de corriente máximo:
- Modo reposo (2 zonas) 40 mA (a 24 V CC)
- Alarma (2 zonas) 65 mA + 500 mA por cada línea de área de
notificación de aplicaciones
Tensión máxima de salida 29,5 V CC
Corriente de salida máxima
para (en caso de alarma):
- Fuente de alimentación a
500 mA por cada línea de área de
través de carril
notificación de aplicaciones
- Fuente de alimentación
3 A por cada línea de área de notificación
externa
de aplicaciones
Clase de protección según
IP 30
IEC 60529
Temperatura de funcion.
De -5 °C a 50 °C / De -20 °C a 60 °C
permitida/ almacen. permitida
Humedad relativa permitida 95 %, sin condensación
Material y color de la carcasa Plástico ABS Polylac PA−766, antracita
semibrillante, RAL 7016
Dimensiones (A x A x P) aprox. 127 x 96 x 60 mm
Peso aprox. 135 g
Bosch Sicherheitssysteme GmbH 4.998.153.982 | 4.0 | 2011.09
10 fr NZM 0002 A
Description fonctionnelle
Le module de zone de systèmes de notification NZM 0002 A fournit deux
lignes principales surveillées. Il est ainsi possible de connecter deux lignes
distinctes de zone de systèmes de notification. Connexion de:
- Sirènes
-Strobes
- Avertisseurs sonores
L'état de fonctionnement de chaque zone est indiqué par deux voyants DEL,
un rouge et un jaune.
Câblage
Marquage Connexion
B | A OUT1 / B | A IN1 Zone NAC 1
B | A OUT2 / B | A IN2 Zone NAC 2
DC + | - Alimentation externe
BAT + | - Entrée 24 Vcc, tension de la batterie
SYNC GND | OUT Sortie de synchronisation
SYNC GND | IN Entrée de synchronisation
Caractéristiques techniques
Éléments fonctionnels/
4 voyants DEL (2 rouges et 2 jaunes) /
d'affichage
2 clés (test voyants DEL)
Tension d'entrée 20 Vcc à 30 Vcc / 5 Vcc ± 5 %
Consommation de courant max.:
- Veille (2 zones) 40 mA (à 24 Vcc)
- Alarme (2 zones) 65 mA (à 24 Vcc) + 500 mA par ligne de
zone de systèmes de notification
Tension de sortie max. 29,5 Vcc
Courant de sortie max. pour (en
cas d'alarme):
- Alimentation par rail 500 mA par ligne de zone de systèmes de
notification
- Alimentation externe 3 A par ligne de zone de systèmes de
notification
Catégorie de protection
IP 30
suivantCEI 60529
Température de fonctionnement/
-5 °C à 50 °C / -20 °C à 60 °C
de stockage autorisée
Humidité relative autorisée 95 % sans condensation
Matière et couleur du boîtier Plastique ABS Polylac PA−766,
anthracite semi−brillant, RAL 7016
Dimensions (H x I x P) env. 127 x 96 x 60 mm
Poids env. 135 g
4.998.153.982 | 4.0 | 2011.09 Bosch Sicherheitssysteme GmbH
NZM 0002 A hr 11
Opis funkcija
Modul zone uređaja za uzbunjivanje NZM 0002 A nudi dva primarna voda s
nadzorom. Time se omogućuje priključivanje dva zasebna voda zone za
uzbunjivanje. Modul upravlja uređajima tipa Y i Z, npr. sirenama, optičkim
signalizatorima (strobo lampama) i trubama.
Ožičenje
Oznaka Priključak
B | A OUT1 / B | A IN1 NAC, zona 1
B | A OUT2 / B | A IN2 NAC, zona 2
DC + | - Vanjski izvor napajanja
BAT + | - 24 V DC ulaz za napajanje baterije
(nije za punjenje)
SYNC GND | OUT Sinkronizacijski izlaz
SYNC GND | IN Sinkronizacijski ulaz
Tehničke specifikacije
Elementi za prikazivanje/rad 4 LED indikatora (2x crveni, 2x žuti) /
2 tipke
(LED test)
Ulazni napon 20 V DC do 30 V DC / 5 V DC ± 5 %
Potrošnja struje:
- stanje mirovanja (2 zone) 40 mA
- način rada s alarmom (2 zone) 65 mA + 500 mA po vodu zone uređaja
za uzbunjivanje
Maksimalni napon izlaza 29,5 V DC
Maksimalna struja izlaza
(tijekom alarma):
- napajanja putem šine 500 mA po vodu zone uređaja za
uzbunjivanje
- vanjskog izvora napajanja 3 A po vodu zone uređaja za
uzbunjivanje
Zaštitna klasa prema IEC 60529 IP 30
Radna temperatura -5 °C do 50 °C
Temperatura za skladištenje -20 °C do 60 °C
Dopuštena relativna vlažnost maks. 95 % bez kondenzacije
Materijal i boja kućišta ABS plastika Polylac PA-766,
polusjajni antracit, RAL 7016
Dimenzije (V x Š x D) približno 127 x 96 x 60 mm
Težina približno 135 g
Bosch Sicherheitssysteme GmbH 4.998.153.982 | 4.0 | 2011.09
12 hu NZM 0002 A
A működés ismertetése
Az NZM 0002 A hang-/fényjelző zónamodul két felügyelt vonalat biztosít. Ez
lehetővé teszi a hang-/fényjelző berendezések két külön zónára (NAC)
csatolását. A modul Y és Z stílusú eszközöket, pl. szirénákat, fényjelzőket és
kürtöket működtet.
Vezetékezés
Jelzés Csatlakozások
B | A OUT1 / B | A IN1 NAC 1. zóna
B | A OUT2 / B | A IN2 NAC 2. zóna
DC + | - Külső tápellátás
BAT + | - 24 V egyenáramú akkumulátoros
tápellátás-bemenet (nem töltő)
SYNC GND | OUT Szinkronizációs kimenet
SYNC GND | IN Szinkronizációs bemenet
Műszaki adatok
Kijelző/működtető elemek 4 darab LED (2 piros, 2 sárga) / 2
gomb (LED teszt)
Bemenő feszültség 20 V DC – 30 V DC/5 V DC ± 5 %
Áramfelvétel:
- készenléti üzemmód (2 zóna) 40 mA
- riasztási üzemmód (2 zóna) 65 mA + 500 mA hang-/fényjelző
berendezés zónavonalanként
Maximális kimenő feszültség 29,5 V DC
Maximális kimenő áram
(riasztás esetén):
- sínen keresztüli tápellátás
500 mA hang-/fényjelző berendezés
esetén
zónavonalanként
- külső tápellátás 3 A hang-/fényjelző berendezés
zónavonalanként
Védelmi osztály az EN 60529
IP 30
szabvány szerint
Üzemi hőmérséklet -5 °C és +50 °C között
Tárolási hőmérséklet -20 °C és + 60 °C között
Megengedett relatív páratartalom max. 95 %, nem lecsapódó
Ház anyaga és színe ABS műanyag, Polylac PA-766,
félfényes antracit, RAL 7016
Méretek (ma x szé x mé) kb. 127 x 96 x 60 mm
Tömeg kb. 135 g
4.998.153.982 | 4.0 | 2011.09 Bosch Sicherheitssysteme GmbH
NZM 0002 A it 13
Descrizione funzionale
Il modulo zona con apparecchi di notifica NZM 0002 A fornisce due linee
primarie monitorate. Questo consente di collegare due linee separate del
modulo zona con apparecchi di notifica. Collegamento di:
- Sirene
- Lampeggiante stroboscopico
-Trombe
Lo stato di funzionamento di ogni zona è indicato da un LED di stato rosso e
uno giallo.
Cablaggio
Contrassegno Collegamento
B | A OUT1 / B | A IN1 Zona NAC 1
B | A OUT2 / B | A IN2 Zona NAC 2
DC + | - Alimentazione esterna
BAT + | - Ingresso alimentazione a batteria 24 V
CC (non per caricamento)
SYNC GND | OUT Uscita di sincronizzazione
SYNC GND | IN Ingresso di sincronizzazione
Specifiche tecniche
Elementi del display/
4 LED (2 rossi, 2 gialli) / 2 tasti (test LED)
operativi
Tensione di ingresso 20 V DC bis 30 V DC / 5 V DC ± 5 %
Consumo di corrente max:
- Standby (2 zone) 40 mA
- Allarme (2 zone) 65 mA + 500 mA per modulo zona con
apparecchi di notifica
Max tensione uscita 29,5 V DC
Corrente max in uscita per
(in caso di allarme):
- Alimentazione tramite
500 mA per modulo zona con apparecchi di
binario
notifica
- Alimentazione esterna 3 A per modulo zona con apparecchi di notifica
Classe di protezione
IP 30
conforme a IEC 60529
Temperatura di esercizio/
Da -5 °C a 50 °C / Da -20 °C a 60 °C
stoccaggio consentita
Umidità relativa consentita 95 %, senza condensa
Materiale e colore custodia Plastica ABS Polylac PA−766,
antracite semilucida, RAL 7016
Dimensioni (A x L x P) Circa 127 x 96 x 60 mm
Peso Circa 135 g
Bosch Sicherheitssysteme GmbH 4.998.153.982 | 4.0 | 2011.09
14 nl NZM 0002 A
Functies
De NZM 0002 A signaleringsmodule (NAC) levert twee bewaakte primaire
lijnen. Dit maakt de aansluiting van twee aparte signaleringszones mogelijk.
Aansluiting van:
- Sirenes
- Flitslichten
- Hoorns
De bedrijfsstatus van elke zone wordt weergegeven door een rode en een
gele status-LED.
Bedrading
Markering Aansluiting
B | A OUT1 / B | A IN1 NAC-zone 1
B | A OUT2 / B | A IN2 NAC-zone 2
DC + | - Externe voedingsingang
BAT + | - Accuvoedingsingang, 24 V DC (niet laden)
SYNC GND | OUT Synchronisatie uitgang
SYNC GND | IN Synchronisatie ingang
Technische specificatie
Indicatie/kenmerk 4 LED’s (2 x rood, 2 x geel) / 2 toetsen
(LED−test)
Ingangsspanning 20 V DC to 30 V DC / 5 V DC ± 5 %
Max. stroomverbruik:
- Stand-by (2 zones) 40 mA (bij 24 V DC)
- Alarm (2 zones) 65 mA (bij 24 V DC) + 500 mA per
signaleringszone
Maximale uitgangsspanning 29,5 V DC
Max. uitgangsstroom voor (in
geval van een alarm):
- Voeding via rail 500 mA per signaleringszone
- Externe voeding 3 A per signaleringszone
Beschermingsklasse conform
IP 30
IEC 60529
Toegestane bedrijfstemperatuur -5 °C tot 50 °C
Toegestane opslagtemperatuur -20 °C tot 60 °C
Toegestane relatieve vochtigheid 95 %, niet-condenserend
Materiaal en kleur van de
ABS−kunststof Polylac PA−766,
behuizing
halfglans antraciet, RAL 7016
Afmetingen (H x B x D) ca. 127 x 96 x 60 mm
Gewicht ca. 135 g
4.998.153.982 | 4.0 | 2011.09 Bosch Sicherheitssysteme GmbH
NZM 0002 A pl 15
Opis działania
Moduł linii sygnalizatorów NZM 0002 A zapewnia dwie monitorowane linie
podstawowe. Umożliwia to dołączenie dwóch odrębnych linii sygnalizatorów
(NAC). Moduł obsługuje urządzenia "Y" oraz "Z", np. sygnalizatory
akustyczne, sygnalizatory stroboskopowe oraz syreny.
Okablowanie
Oznaczenie Połączenie
B | A OUT /
Linia 1 modułu NAC
B | A IN1
B | A OUT2 / B | A IN2 Linia 2 modułu NAC
DC + | - Zewn. źródło zasilania
BAT + | - Wejście akumulatora 24 VDC
SYNC GND | OUT Wyjście synchronizacji
SYNC GND | IN Wejście synchronizacji
Dane techniczne
Wskaźniki / elementy
4 diody LED (2 x czerwona, 2 x żółta) / 2
operacyjne
klawisze
(test diod LED)
Napięcie wejściowe 20 VDC - 30 VDC / 5 VDC ± 5 %
Pobór prądu:
- W trybie czuwania (2 linie) 40 mA
- W trybie alarmu (2 linie) 65 mA + 500 mA na każdą linię
sygnalizatorów
Maksymalne napięcie
29,5 V DC
wyjściowe
Maksymalny prąd wyjściowy
(w przypadku alarmu):
- Zasilanie poprzez szynę 500 mA na każdą linię sygnalizatorów
- Zasilanie zewnętrzne 3 A na każdą linię sygnalizatorów
Stopień ochrony zgodnie z
IP 30
normą IEC 60529
Temperatura pracy -5°C do 50°C
Temperatura przechowywania -20°C do 60°C
Dopuszczalna wilgotność
Maks. 95 %, bez kondensacji
względna
Materiał obudowy i kolor Tworzywo ABS Polylac PA-766,
antracyt, półpołysk, RAL 7016
Wymiary (wys. x szer. x gł.) Ok. 127 x 96 x 60 mm
Ciężar Ok. 135 g
Bosch Sicherheitssysteme GmbH 4.998.153.982 | 4.0 | 2011.09
16 pt NZM 0002 A
Descrição funcional
O Módulo de Zona de Equipamentos de Notificação NZM 0002 A
proporciona duas linhas convencionais monitorizadas. Isto permite a ligação
de duas linhas de zona de sonoros separadas. Ligação de:
-sirenes;
- avisadores ópticos (strobes);
-buzinas
O estado de operação de cada zona é indicado por um LED de estado
vermelho e um amarelo.
Ligações eléctricas
Marcação Ligação
B | A OUT1 / B | A IN1 Zona NAC 1
B | A OUT2 / B | A IN2 Zona NAC 1
DC + | - Alimentação externa
BAT + | - Entrada de 24 Vdc, tensão da bateria
SYNC GND | OUT Saída de sincronização
SYNC GND | IN Entrada de sincronização
Especificações técnicas
Elementos de operação/
4 LEDs (2 x vermelho, 2 x amarelo) /
visualização
2 haves (teste LED)
Tensão de entrada 20 Vdc a 30 Vdc / 5 Vdc ± 5 %
Consumo de corrente máx.:
- Repouso (2 zonas) 40 mA (a 24 Vdc)
- Alarme (2 zonas) 65 mA (a 24 Vdc) + 500 mA por linha de
zona de equipamentos de notificação
Tensão de saída máx. 29,5 Vdc
Corrente de saída máx. para (em
caso de alarme):
- Alimentação através da calha 500 mA por linha de zona de
equipamentos de notificação
- Fonte de alimentação externa 3 A por linha de zona de equipamentos
de notificação
Classe de protecção em conform.
IP 30
com a norma CEI 60529
Temperatura de serviço permitida /
-5 °C a 50 °C / -20 °C a 60 °C
armazenamento permitida
Humidade relativa permitida 95 %, sem condensação
Material e cor da caixa Plástico ABS Polylac PA−766, antracite
semibrilhante, RAL 7016
Dimensões (A x L x P) aprox. 127 x 96 x 60 mm
Peso aprox. 135 g
4.998.153.982 | 4.0 | 2011.09 Bosch Sicherheitssysteme GmbH
NZM 0002 A ro 17
Descrierea funcţională
NZM 0002 A Modulul de semnalizare oferă două linii primare de comandă,
monitorizate. Acesta permite conectarea a două linii separate de comandă a
zonelor cu dispozitive de avertizare (NAC). Modulul operează echipamente
tip Y şi tip Z, de ex. sirene, stroboscoape şi semnalizatoare acustice.
Cablarea
Nume Conexiune
B | A OUT1 / B | A IN1 Zona NAC 1
B | A OUT2 / B | A IN2 Zona NAC 2
DC + | - Sursă de alimentare ext.
BAT + | - Intrare alimentare de 24 V CC pentru
baterii (fără încărcare)
SYNC GND | OUT Ieşire sincronizare
SYNC GND | IN Intrare sincronizare
Specificaţii tehnice
Elemente de indicare/operare 4 LED-uri (2 roşii, 2 galbene) / 2 taste
(test LED)
Tensiune de intrare 20 V CC - 30 V CC / 5 V CC ± 5 %
Consum curent:
- mod standby (2 zone) 40 mA
- mod alarmă (2 zone) 65 mA + 500 mA pe linia cu dispozitive de
avertizare
Tensiune maximă de ieşire 29,5 V CC
Curent maxim de ieşire
(în cazul unei alarme):
- sursă de alimentare prin şină 500 mA pe linia cu dispozitive de
avertizare
- sursă de alimentare externă 3 A pe linia cu dispozitive de avertizare
Clasă de protecţie cf. IEC 60529 IP 30
Temperatură de funcţionare -5 °C - 50 °C
Temperatură de stocare -20 °C - 60 °C
Umiditate relativă permisă max. 95 %, fără condens
Material şi culoare carcasă Plastic ABS Polylac PA-766,
antracit semi-lucios, RAL 7016
Dimensiuni (Î x L x A) aprox. 127 x 96 x 60 mm
Greutate aprox. 135 g
Bosch Sicherheitssysteme GmbH 4.998.153.982 | 4.0 | 2011.09
18 ru NZM 0002 A
Функциональное описание
Модуль линий оповещения NZM 0002 A обеспечивает функционирование
двух контролируемых выходных цепей. Это позволяет подключить две
независимые линии оповещения (NAC). Модуль работает со следующими
типами устройств: световыми, звуковыми и комбинированными
оповещателями.
Подключение
Обозначение Назначение
B | A OUT1 / B | A IN1 Зона оповещения 1
B | A OUT2 / B | A IN2 Зона оповещения 2
DC + | - Внешн. источник питания
BAT + | - Вход питания от акк. батареи 24 В
пост. тока (без заряда)
SYNC GND | OUT Выход синхронизации
SYNC GND | IN Вход синхронизации
Технические характеристики
Элементы индикации /
4 индикатора (2 красных, 2 желтых) / 2
управления
клавиши (тест индикаторов)
Входное напряжение 20–30 В пост. тока / 5 В пост. тока ± 5 %
Ток потребления:
-в покое (2 зоны) 40мА
- в тревоге (2 зоны) 65 мА + 500 мА на каждую зону
оповещения
Макс. выходное напряжение 29,5 В пост. тока
Макс. выходной ток (в тревоге):
- питание от шасси 500 мА на каждую зону оповещения
- питание от внешнего
3 А на каждую зону оповещения
источника
Класс защиты по IEC 60529 IP 30
Рабочая температура От -5 °C до +50 °C
Температура хранения От -20 °C до +60 °C
Допустимая относительная
Макс. 95 % (без конденсации)
влажность
Материал и цвет корпуса Пластик ABS, Polylac PA-766,
полуглянцевый антрацит, RAL 7016
Размеры (Ш x В x Г) 127 x 96 x 60 мм
Вес 135 г
4.998.153.982 | 4.0 | 2011.09 Bosch Sicherheitssysteme GmbH
NZM 0002 A sl 19
Funkcionalni opis
Modul območja opozorilne naprave NZM 0002 A omogoča dve nadzorovani
glavni liniji. To omogoča priključitev dveh ločenih linij območja opozorilne
naprave (NAC). Modul upravlja z napravami sloga Y in Z, na primer s
sirenami, stroboskopi in zvočnimi alarmi.
Električna povezava
Oznaka Povezava
B | A OUT1 / B | A IN1 Območje NAC 1
B | A OUT2 / B | A IN2 Območje NAC 2
DC + | - Zunanje napajanje
BAT + | - Vhod za baterijsko napajanje 24 V DC (ne
polnjenje)
SYNC GND | OUT Sinhronizacijski izhod
SYNC GND | IN Sinhronizacijski vhod
Tehnične specifikacije
Indikacijski/delovni elementi 4 indikatorji LED (2 rdeča, 2 rumena)
/ 2 tipki
(testni indikator LED)
Vhodna napetost 20 V DC do 30 V DC / 5 V DC ± 5 %
Poraba toka:
- stanje pripravljenosti
40 mA
(2 območji)
- način alarma (2 območji) 65 mA + 500 mA na linijo območja
opozorilne naprave
Maksimalna izhodna napetost 29,5 V DC
Maksimalni izhodni tok
(v primeru alarma):
- napajanje prek vodila 500 mA na linijo območja opozorilne
naprave
- zunanje napajanje 3 A na linijo območja opozorilne
naprave
Razred zaščite v skladu z IEC 60529 IP 30
Delovna temperatura -5 °C do 50 °C
Temperatura shranjevanja -20 °C do 60 °C
Dovoljena relativna vlaga Največ 95 %; brez kondenzacije
Material in barva ohišja Plastika, poliuretanski lak, ABS PA-
766,
polsijajni antracitni, RAL 7016
Dimenzije (V x Š x G) pribl. 127 x 96 x 60 mm
Teža pribl. 135 g
Bosch Sicherheitssysteme GmbH 4.998.153.982 | 4.0 | 2011.09
20 tr NZM 0002 A
İşlev Açıklaması
NZM 0002 A Bildirim Mekanizması Bölge Modülü, izlenen iki ana hat sağlar.
İki ayrı Bildirim Mekanizması Bölge (NAC) hattının bağlanabilmesine olanak
sağlar. Modül, sirenler, ışıklar ve kornalar gibi Y ve Z tipi cihazları
çalıştıracaktır.
Kablo bağlantısı
İşaret Bağlantı
B | A OUT1 / B | A IN1 NAC Bölge 1
B | A OUT2 / B | A IN2 NAC Bölge 2
DC + | - Harici güç kaynağı
BAT + | - 24 V DC güç kaynağı girişi (şarjsız)
SYNC GND | OUT Senkronizasyon Çıkışı
SYNC GND | IN Senkronizasyon Girişi
Teknik Özellikler
Gösterge/çalışma öğeleri 4 LED (2x kırmızı, 2x sarı) / 2 Tuş (LED
testi)
Giriş gerilimi 20 V DC - 30 V DC / 5 V DC ± % 5
Akım tüketimi:
- bekleme modu (2 bölge) 40 mA
- alarm modu (2 bölge) bildirim mekanizması bölge hattı başına
65 mA + 500 mA
Maksimum çıkış gerilimi 29,5 V DC
Maksimum çıkış akımı
(alarm durumunda):
- ray yoluyla güç kaynağı bildirim mekanizması bölge hattı başına
500 mA
- harici güç kaynağı bildirim mekanizması bölge hattı başına 3
A
IEC 60529'a göre koruma sınıfı IP 30
Çalışma Sıcaklığı -5 °C - 50 °C
Saklama Sıcaklığı -20 °C - 60 °C
İzin verilen bağıl nem maks. % 95, yoğunlaşmasız
Muhafaza malzemesi ve rengi ABS plastik, Polylac PA-766
yarı cam antrazit, RAL 7016
Boyutlar (Y x G x D) yaklaşık 127 x 96 x 60 mm
Ağırlık yaklaşık 135 g
4.998.153.982 | 4.0 | 2011.09 Bosch Sicherheitssysteme GmbH
Bosch Sicherheitssysteme GmbH
Robert-Bosch-Ring 5
85630 Grasbrunn
Germany
www.boschsecurity.com
© Bosch Sicherheitssysteme GmbH, 2011
