Bosch PPQ 726B80E: инструкция

RUS

Инструкция по эксплуатации

PPQ726B80E

PPP626M90E

PPQ726M90E

902304

Содержание

Указания по технике безопасности. . . . . . . . . 4

Ваша новая газовая варочная панель . . . . . . 6

Газовые конфорки . . . . . . . . . . . . . . . . . . . . . . . . 8

Рекомендуемый диаметр посуды. . . . . . . . . . . . 10

Дополнительные решетки . . . . . . . . . . . . . . . . . . 10

Рекомендации по приготовлению . . . . . . . . . . . 11

Электрические конфорки . . . . . . . . . . . . . . . . 12

Электрические конфорки с 10-ступенчатым

переключателем мощности. . . . . . . . . . . . . . . . . 13

Рекомендации по приготовлению . . . . . . . . . . . 13

Указания по эксплуатации

варочной панели. . . . . . . . . . . . . . . . . . . . . . . . . 14

Чистка и уход . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Неисправности . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Сервисная служба . . . . . . . . . . . . . . . . . . . . . . . 19

Изготовитель не исключает возможности распространения данной инструкции также на новые

модели продукции, которые будут выведены на рынок после изготовления тиража этой инструкции по

эксплуатации при условии, что новые модели продукции будут идентичны актуальным с точки зрения

особенностей их эксплуатации.

Данная инструкция по эксплутации распространяется также на модели PPP626B80E, PHG106CEU,

PHL106CEU, PPH626B80E, PPP616B80E, PPP616B90E, PPQ716B90E, PPY616B80E.

Право на внесение изменений изготовитель оставляет за собой.

Уважаемый покупатель!

Мы благодарим Вас за покупку и поздравляем

с удачным выбором. Этот практичный, совре-

менный и функциональный прибор изготовлен

из материалов высочайшего качества. Процесс

производства проходил под строжайшим контро-

лем качества, и прибор прошел тщательную про-

верку для того, чтобы Вы получили превосходную

варочную панель, отвечающую всем Вашим тре-

бованиям.

Чтобы с самого первого использования этой

газовой варочной панели получать прекрасные

результаты, мы рекомендуем Вам внимательно

прочитать эти простые инструкции и тща-

тельно их выполнять. Они содержат важную

информацию не только по пользованию вароч-

ной панелью, но и по вопросам Вашей безопас-

ности и технического обслуживания панели.

Для защиты при транспортировке наши изде-

лия снабжены эффективной упаковкой. При этом

мы ограничиваемся только самым необходимым

минимумом. Весь упаковочный материал подвер-

гается повторной переработке. Вы также можете

внести свой вклад в защиту окружающей среды,

отправив всю упаковку в ближайший мусорный

контейнер, предназначенный специально для

этих целей.

Использованное растительное масло Вы не

должны просто сливать в раковину, так как это

наносит вред окружающей среде. Храните его в

закрытом сосуде, а затем сдайте на ближайший

приемный пункт или выкиньте в бак для мусора.

Хотя это и не идеальное решение проблемы,

однако в конечном счете Ваше масло окажется на

находящейся под контролем компетентных орга-

нов мусорной свалке и не будет загрязнять грун-

товые воды (что положительно отразится на Вас

и Ваших детях).

Перед утилизацией старой варочной панели при-

ведите ее в неработоспособное состояние. После

этого отправляйте ее в ближайший центр утили-

зации.

Адреса соответствующих приемных пунктов Вы

можете узнать в местных органах власти.

2

Утилизация упаковки и старого

прибора

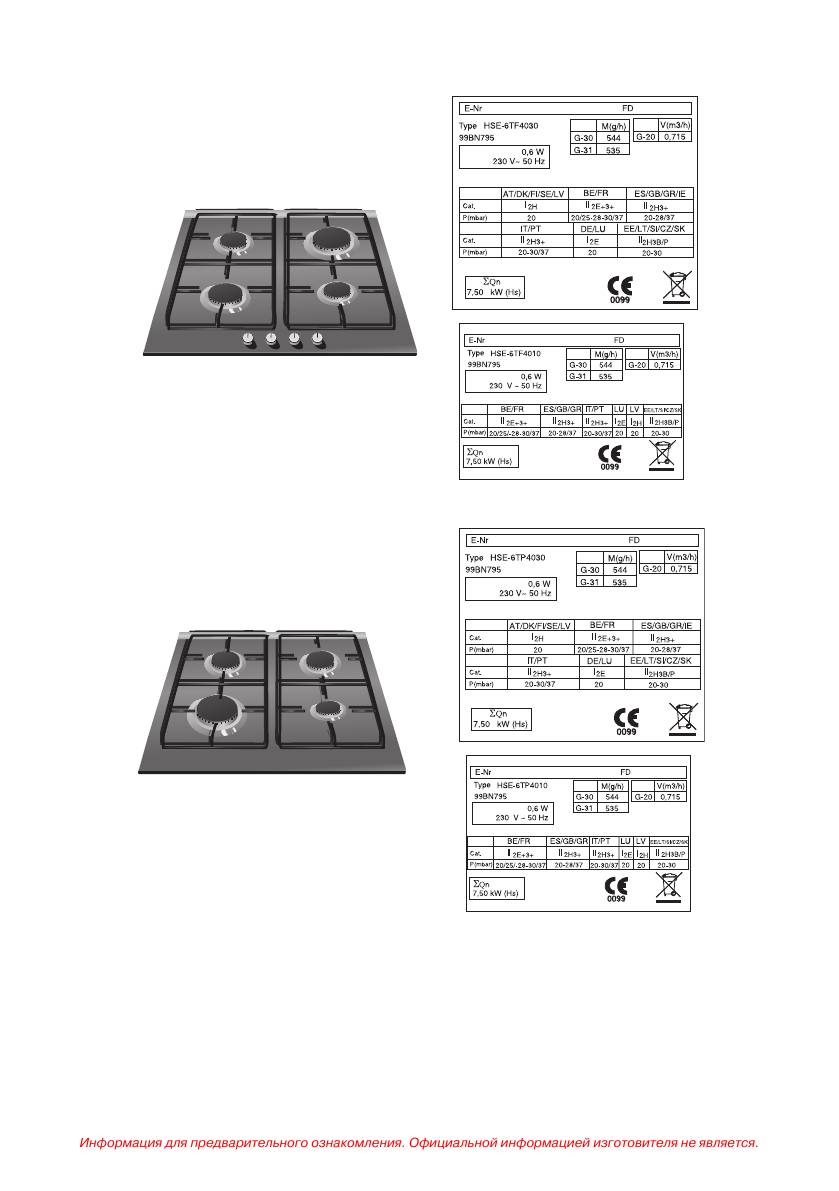

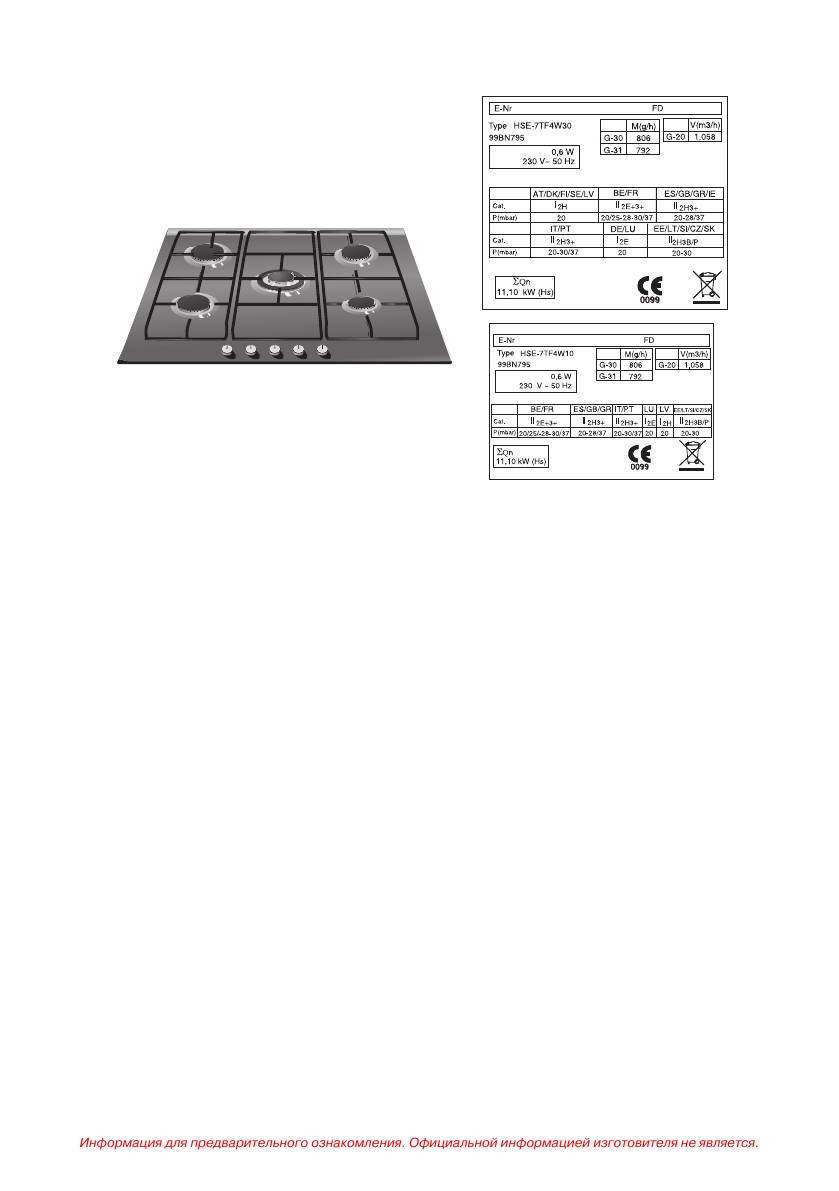

Если на типовой табличке Вашего прибора

есть символ

, выполняйте следующие ука-

зания.

Экологичная

Утилизируйте упаковку в соответствии с пред-

утилизация

писаниями по охране окружающей среды.

Этот прибор имеет маркировку в соответ ствии

с европейской директивой 2002/96/EG по ути-

лизации старых электрических и электрон-

ных приборов (waste electrical and electronic

equipment – WEEE), которая определяет поря-

док возврата и утилизации старых приборов в

рамках Европейского союза.

3

Указания по технике безопасности



Для успешного и безопасного пользова-

ния варочной панелью внимательно про-

чтите эту инструкцию по эксплуатации.



В соответствии с действующими предпи-

саниями установку и настройку варочной

панели в соответствии с используемым

типом газа доложен проводить только спе-

циалист, имеющий на это официальное

разрешение.



Перед монтажом варочной панели про-

верьте соответствие всех размеров.



Эту варочную панель не следует подклю-

чать к устройству для отвода продуктов

сгорания.



Предлагаемые ниже инструкции действи-

тельны только для стран, символы кото-

рых указаны на панели. При настройке

варочной панели следует соблюдать тех-

нические инструкции, принятые в данной

стране.



Варочную панель следует устанавливать

в таком месте, где обеспечивается долж-

ный уровень вентиляции. (Общие поло-

жения по монтажу газовых приборов в

жилых домах ВОЕ № 281, 24.11.93)



Варочная панель не должна подвергаться

действию сильных сквозняков, так как они

могут задувать пламя конфорок.



Варочная панель выходит с завода-изго-

товителя с настройками, указанными в

типовой табличке. Если нужно настроить

прибор на работу с другим видом газа,

вызовите нашу Сервисную службу.



Не пытайтесь самостоятельно разобрать

варочную панель. При необходимости

вызовите нашу Сервисную службу.



Храните данную инструкцию по эксплу-

атации и монтажу, чтобы передать ее

вместе с варочной панелью следующему

владельцу.

4



Не эксплуатируйте поврежденную вароч-

ную панель.



Во время эксплуатации поверхности

варочной панели нагреваются. Будьте

осторожны!



Не подпускайте детей к работающему при-

бору.



Используйте варочную панель только для

приготовления пищи, а не для обогрева

помещения.



При перегреве жиры и масло легко воспла-

меняются. Поэтому приготовление пищи

с использованием жиров и масла (напри-

мер, картофеля фри) должно проходить

под непрерывным контролем.



Никогда не лейте воду на горящие жир или

масло. ОПАСНОСТЬ ОЖОГА! Накройте

кастрюлю или сковороду, чтобы потушить

огонь, и выключите конфорку.



В случае поломки отключите варочную

панель от электросети и сети газоснабже-

ния. Для ремонта вызовите нашу Сервис-

ную службу.



Не ставьте на конфорки неустойчивую

посуду и посуду с неровным дном, она

может случайно опрокинуться.



Если газовый кран заклинило, не приме-

няйте силу для его открывания. Немед-

ленно вызовите нашу Сервисную службу,

чтобы она отремонтировала или заменила

его.



При эксплуатации варочной панели избе-

гайте сквозняков и проливания холодных

жидкостей, они могут вызвать появление

трещин на стеклянной поверхности.



Не используйте для чистки варочной

панели паровые очистители. Опасность

поражения электрическим током!



Иллюстрации в данной инструкции служат

для ориентировки.

ИЗГОТОВИТЕЛЬ ВАРОЧНОЙ ПАНЕЛИ НЕ

НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ,

ЕСЛИ ПРЕДПИСАНИЯ ЭТОЙ ИНСТРУК-

ЦИИ НЕ ВЫПОЛНЯЛИСЬ.

5

Ваша новая газовая варочная

панель

Решетка

Газовая

конфорка

Поворотные

переключатели

Главный

выключатель

Решетка

Газовая

конфорка

Трехконтурная

газовая

конфорка

Поворотные

переключатели

Главный

выключатель

6

Решетка

Газовая

конфорка

Поворотные

переключатели

Решетка

Газовая

конфорка

Решетка

Газовая

конфорка

Трехконтурная

газовая

конфорка

Поворотные

Решетка

переключатели

Газовая

конфорка

Электрическая

конфорка

Поворотные

Решетка

переключатели

Газовая

конфорка

Трехконтурная

газовая

конфорка

Поворотные

переключатели

7

Газовые конфорки

Рис. 1

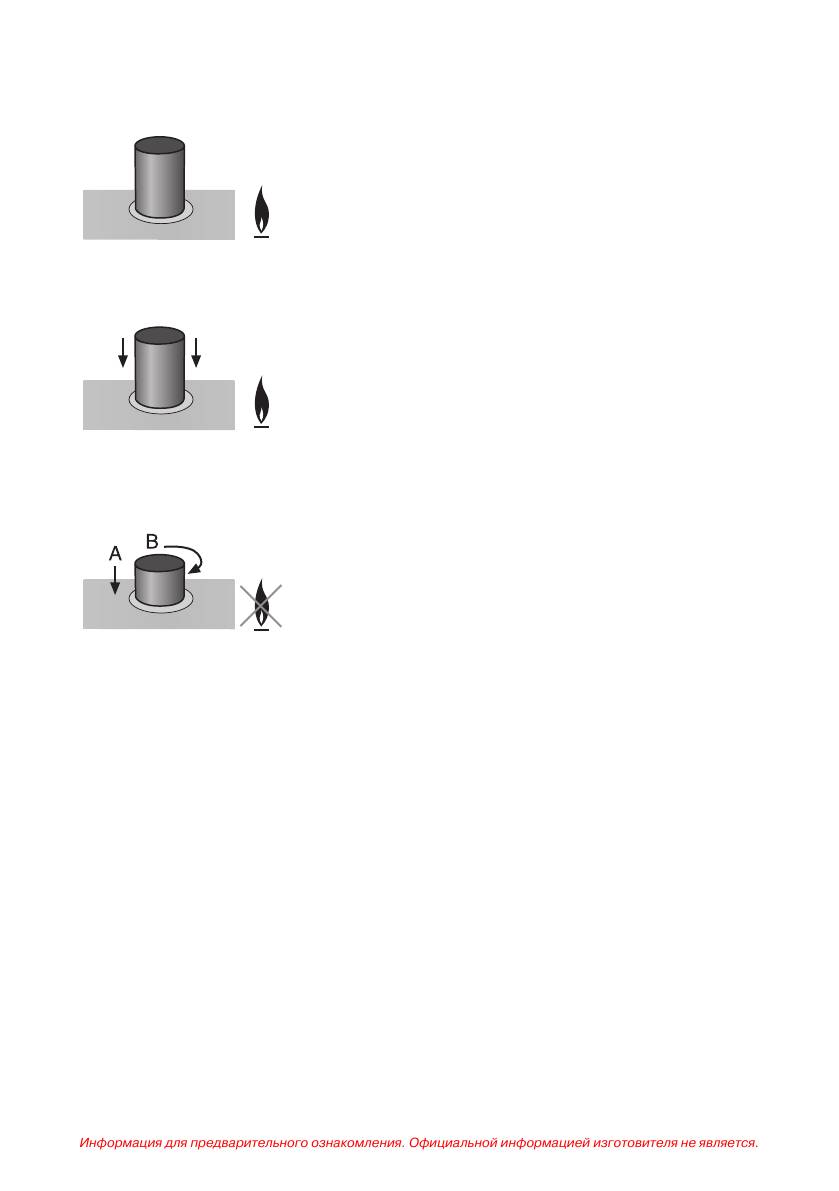

Поворотный переключатель каждой газовой

конфорки имеет на панели управления мар-

кировку, которая показывает, какой именно

конфоркой управляет этот переключатель

(рис. 1).

Для того, чтобы зажечь конфорку, нажмите

поворотный переключатель выбранной кон-

форки, поверните его влево в положение зажи-

гания и удерживайте его нажатым несколько

секунд, пока конфорка не зажжется, а после

этого отпустите. Затем установите желае-

мую величину пламени. Если конфорка не

зажглась, повторите указанные действия.

Если Ваша варочная панель не снабжена сис-

темой автоматического поджига, поднесите к

конфорке какой-либо источник огня (напри-

мер, зажигалку, спичку и т.д.).

При загрязнении свечей зажигания автома-

тический поджиг не функционирует должным

образом, поэтому их следует содержать в

чистоте. Для чистки используйте небольшую

щетку, при этом не прилагайте к свечам ника-

ких усилий.

Если конфорки на Вашей варочной панели

снабжены предохранительными клапа-

нами, которые отключают подачу газа, когда

пламя случайно гаснет, то для того, чтобы

зажечь их, действуйте, как описано выше,

но удерживайте поворотный переключатель

в нажатом состоянии еще несколько секунд

после того, как пламя зажжется. Если кон-

форка не зажигается, повторите все выше-

указанные действия, но в этот раз удержи-

вайте переключатель нажатым на протяжении

примерно 10 секунд.

Чтобы выключить конфорку, поверните

поворотный переключатель вправо в положе-

ние

.

Ваша современная варочная панель снаб-

жена новейшими вентилями, позволяющими

выбрать нужное положение между самым

сильным и самым слабым пламенем.

8

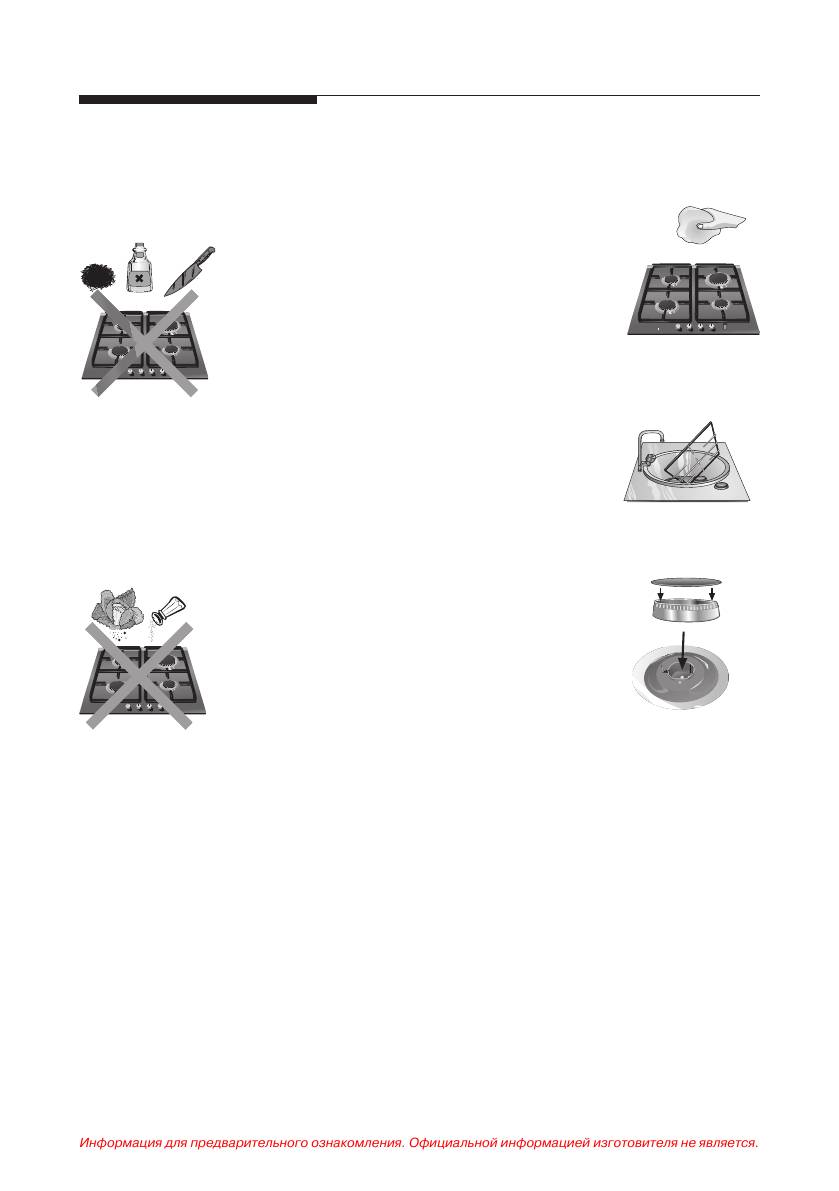

Чистка и уход

НЕЛЬЗЯ

МОЖНО

Не используйте

Для чистки стекло-

порошкообразные

керамики используйте

чистящие средства,

только губку и мыло и

аэрозоли для чист ки

чистите ее только после

духовых шкафов и

охлаждения прибора.

абразивные губки. Они

Чистите остывшую

CRISTAL GAS

DIAMOND

могут вызвать появле-

поверхность нагре-

ние царапин на стекло-

вательных элементов

керамической поверх-

после каждого пользо-

ности.

вания конфоркой. Если

Для удаления с

этого не сделать, то

поверхности вароч-

даже небольшое коли-

ной панели прилип-

чество грязи пригорит

ших остатков пищи не

при повторном включе-

следует использовать

нии конфорки.

абразивные средства

Необходимо поддержи-

и острые предметы –

вать чистоту газовых

такие, как металличес-

горелок и решеток и

кие губки или ножи.

регулярно их чистить.

Для чистки места

Для этого погрузите

соединения стеклоке-

их в мыльный раствор

рамической поверх-

и потрите неметалли-

ности с облицовкой

ческой щеткой. Таким

горелок или металли-

образом Вы избежите

ческими рамами не

забивания отвер стий и

следует использовать

прорезей деталей горе-

ножи, скребки и тому

лок грязью, и горелки

подобные принадлеж-

будут давать идеальное

ности.

ровное пламя.

Не передвигайте

Влажные крышки горе-

посуду по стеклокера-

лок и решетки всегда

мической поверхности

вытирайте насухо.

варочной панели, Вы

После чистки и сушки

можете ее поцарапать.

деталей горелки про-

Не роняйте на нее

следите, чтобы крышка

тяжелые или острые

горелки была пра-

предметы.

вильно установлена на

Избегайте ударов

распределитель пла-

по краям варочной

мени.

панели.

Частицы песка, напри-

мер, с овощей, могут

поцарапать стекло-

керамическую поверх-

ность варочной

панели.

15

Если в результате длительной эксплуатации

покрытие электрических конфорок стерлось,

смажьте его несколькими каплями раститель-

ного масла или одного из имеющихся в про-

даже средств для ухода за варочной пане-

лью.

С течением времени в результате воздейст-

вия высоких температур крышка трехконтур-

ной конфорки и отдельные детали из нержа-

веющей стали (например, кольца конфорок,

поддон для стекания жира, область вокруг

горелки и т.п.) меняют свой цвет. Это нор-

мально. После каждого пользования вароч-

ной панелью чистите их средствами для

чист ки изделий из нержавеющей стали.

После чистки решеток их нужно хорошо высу-

шить, прежде чем снова использовать. Нали-

чие капель воды или влажных участков на

решетках к началу приготовления пищи может

привести к повреждению эмалевых поверх-

ностей.

Если решетки Вашей варочной панели снаб-

жены резиновыми подкладками, то будьте

осторожны при чистке этих решеток, так как

подкладки могут оторваться. В этом случае

решетки окажутся незащищенными и могут

поцарапать поверхность варочной панели.

16

Неисправности

Не всегда нужно вызывать Сервисную службу. Во многих случаях Вы можете

самостоятельно устранить возникшую неисправность. Нижеприведенная

таблица содержит полезную информацию, которая поможет Вам в этом.

Важное указание

Работы по ремонту газовых и электрических приборов могут проводить

только квалифицированные специалисты нашей Сервисной службы.

Что делать, если… Возможная причина

Способ устранения

неисправности

неисправности

…на варочную панель

– Неисправен

– Проверьте предох-

не подается электро-

предохранитель.

ранитель в блоке

питание?

предохранителей и

при необходимости

замените его.

– Сработало

– Проверьте,

устройство защит-

не сработало ли

ного отключения.

устройст во защит-

ного отключения.

…не работает элек-

– Возможно попада-

– Пространство

троподжиг?

ние остатков пищи

между свечой

или чистящего

зажигания и горел-

средства между

кой следует тща-

свечой зажигания и

тельно почистить.

горелкой.

– Влажная горелка. – Крышку горелки и

свечи следует тща-

тельно почистить.

– Крышка горелки

– Проверьте, пра-

установлена непра-

вильно ли уста-

вильно.

новлена крышка

горелки.

…пламя в конфорке

– Различные детали

– Установите пра-

неравномерное?

горелки установ-

вильно детали

лены неправильно.

горелки.

– Загрязнились

– Очистите отвер-

отверстия в горел-

стия в горелках,

ках, через которые

через которые

выходит газ.

выходит газ.

17

Что делать, если… Возможная причина

Способ устранения

неисправности

неисправности

…кажется, что поток

– Поток газа пере-

– Откройте все име-

газа неправильный,

крыт промежуточ-

ющиеся промежу-

или газа совсем нет?

ными кранами.

точные краны.

– Если газ подается

– Замените пустой

из баллона, то бал-

газовый баллон на

лон может быть

полный.

пустым.

…на кухне чувству-

– Открыт один из

– Проверьте все

ется запах газа?

газовых кранов.

газовые краны.

– Возможна утечка в

– Убедитесь, что под-

месте подключения

ключение выпол-

к газовому баллону.

нено правильно.

…предохранительные

– Поворотный пере-

– После зажигания

клапаны горелки не

ключатель недоста-

горелки удержи-

работают?

точно долго нахо-

вайте поворотный

дился в нажатом

переключатель

положении.

в нажатом положе-

нии на протяжении

нескольких секунд.

– Загрязнились

– Почистите отвер-

отверстия в

стия в горелке,

горелке, через

через которые

которые выходит

выходит газ.

газ.

18

Сервисная служба

При вызове специалиста Сервисной службы

сообщите, пожалуйста, следующую инфор-

мацию:

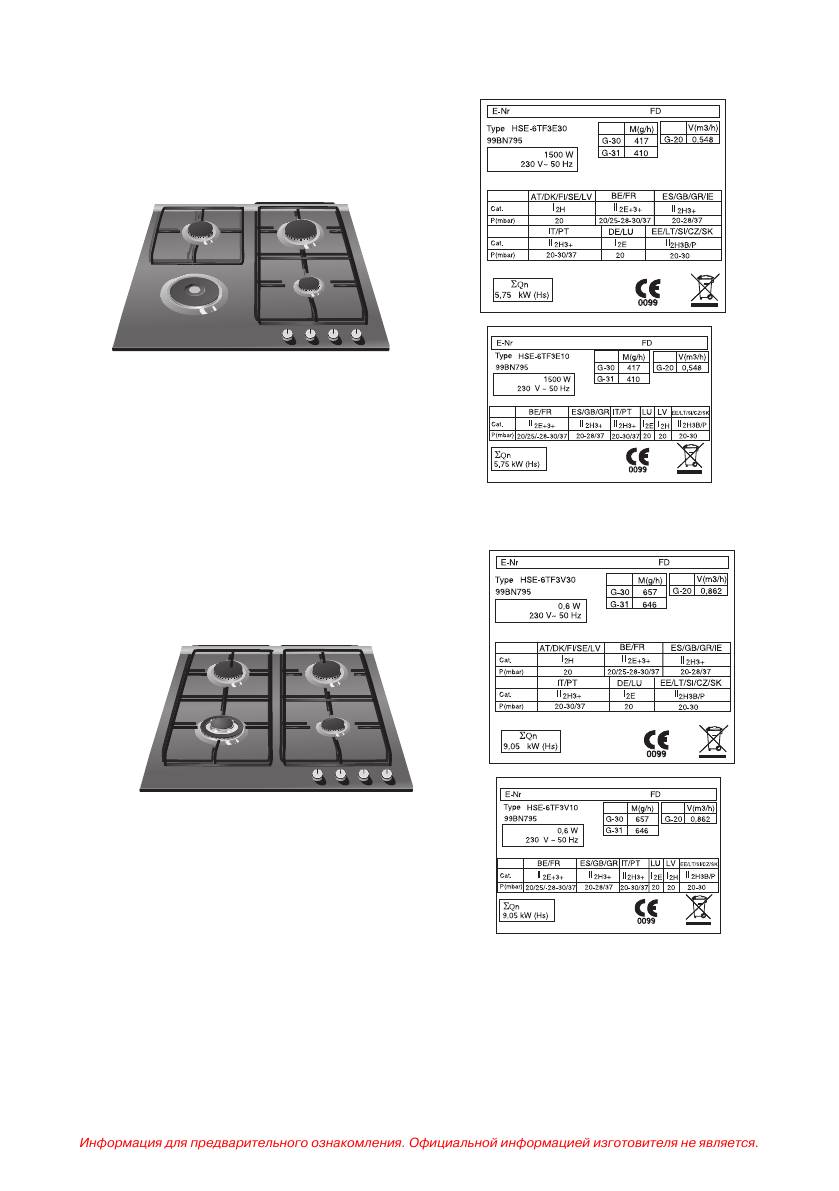

E-NR FD

Эту информацию можно найти на типовой

табличке с техническими характеристиками,

которая находится на нижней стороне вароч-

ной панели.

19

Характеристики горелок

Таблица 1

Прибор должен эксплуатироваться

G-20

G-25

с тем типом газа, который указан на

Тип

G-30

G-31

Природный

Природный

типовой табличке с техническими

газа

Бутан

Пропан

газ

газ

характеристиками.

Рабочее давление мбар 29 37 20 25

Маркировка жиклера 85 85 115 128

Конфорка

Тепловая

Номин.

3

3

3

3

повышен-

кВт

мощность

Понижен.

Ј 0,60

Ј 0,60

Ј 0,50

Ј 0,50

ной

3

мощности

Расход газа при 15°С

м

/ч

–

–

0,286

0,333

и давлении 1,013 мбар

г/ч

218

214

–

–

Маркировка жиклера 67 67 100 98

Конфорка

Тепловая

Номин.

1,75

1,75

1,75

1,75

стандарт-

кВт

мощность

Понижен.

Ј 0,35

Ј 0,35

Ј 0,29

Ј 0,29

ной

3

мощности

Расход газа при 15°С

м

/ч

–

–

0,167

0,194

и давлении 1,013 мбар

г/ч

127

125

–

–

Маркировка жиклера 50 50 72 72

Вспомога-

Тепловая

Номин.

1

1

1

1

кВт

тельная

мощность

Понижен.

Ј 0,33

Ј 0,33

Ј 0,33

Ј 0,33

конфорка

3

Расход газа при 15°С

м

/ч

–

–

0,095

0,111

и давлении 1,013 мбар

г/ч

73

71

–

–

Маркировка жиклера 93 93 136 145

Тепловая

Номин.

3,3

3,3

3,3

3,3

кВт

мощность

Понижен.

Ј 1,20

Ј 1,20

Ј 1,20

Ј 1,20

3

Расход газа при 15°С

м

/ч

–

–

0,315

0,366

Трехкон-

и давлении 1,013 мбар

г/ч

240

236

–

–

турная

Маркировка жиклера 97 97 140 142

конфорка

Тепловая

Номин.

3,6

3,6

3,6

3,6

кВт

мощность

Понижен.

Ј 1,20

Ј 1,20

Ј 1,20

Ј 1,20

3

Расход газа при 15°С

м

/ч

–

–

0,343

0,399

и давлении 1,013 мбар

г/ч

261

257

–

–

20

21

22

23
