Bosch PGE 675K01E: инструкция

Раздел: Бытовая, кухонная техника, электроника и оборудование

Тип: Плита

Характеристики, спецификации

Ширина:
592 мм
Гарантия:
1 год
Страна:
Испания
Варочная панель:
независимая
Базовый цвет:
черный
Количество конфорок:
4
Габаритные размеры (Ш*Г):
592*520 мм
Газконтроль конфорок:
Да
Цвет профиля:
нерж. сталь
Цвет:
черный
Края панели:
обработанные без рамки
Решетка:
чугунная
Материал варочной поверхности:
стеклокерамика
Электроподжиг конфорок:
автоматический
Функция ''миним. огонь'':
Да
Размер ниши (Ш*Г):
560*490 мм
Тип управления:
механический
Цвет регуляторов конфорок:
серебр./черный
Размещение панели управ.:
спереди

Инструкция к Плите Bosch PGE 675K01E

B

RUS

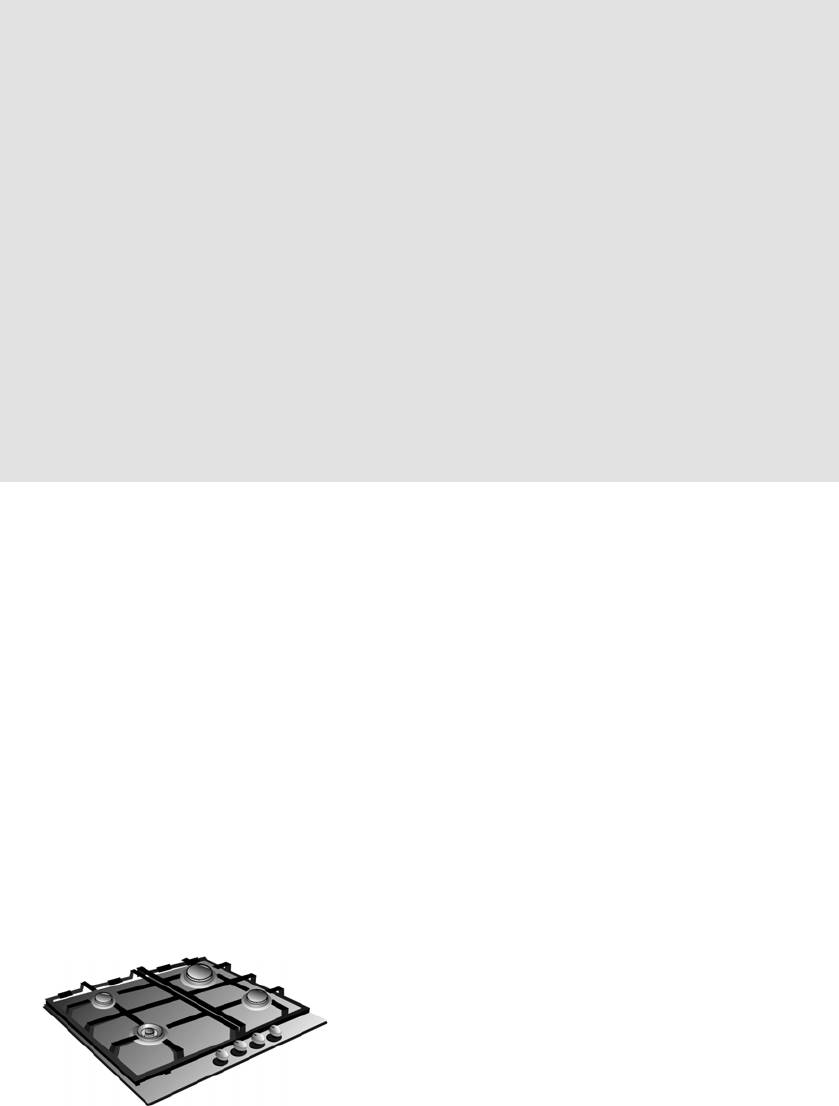

Инструкция по эксплуатации

RUS

Инструкция по эксплуатации

Напечатано в России / декабрь 2006 / 3000 / GM2565

PGE 675K01E

b

902120

Уважаемый покупатель!

Мы благодарим Вас за покупку и поздравляем с удачным выбором. Эта прак

тичная и современная газовая варочная панель изготовлена из материалов

высочайшего качества. Процесс производства варочной панели проходил под

строжайшим контролем качества, панель подвергалась множеству чувстви

тельнейших тестов для того, чтобы вы получили идеальное устройство для

приготовления пищи. Для упрощения дела мы разбили эту инструкцию по эк

сплуатации на две части, первая из них посвящена непосредственно эксплуа

тации, вторая – монтажу варочной панели.

Для получения при эксплуатации панели оптимальных результатов, мы реко

мендуем Вам внимательно прочитать эти простые инструкции и тщатель

но их соблюдать. Они содержат важную информацию не только по пользо

ванию варочной панелью, но и по вопросам Вашей личной безопасности и тех

нического обслуживания панели.

Для защиты при транспортировке наши изделия снабжены эффективной упа

ковкой. При этом мы ограничиваемся только самым необходимым миниму

мом. Весь упаковочный материал подвергается повторной переработке. Вы

также можете внести свой вклад в защиту окружающей среды, отправив всю

упаковку в ближайший мусорный контейнер, предназначенный специально для

этих целей.

Использованное растительное масло Вы не должны просто сливать в ракови

ну, так как это наносит вред окружающей среде. Храните его в закрытом сосу

де, а затем сдайте на ближайший приемный пункт или выкиньте в бак для му

сора. Хотя это и не идеальное решение проблемы, однако в конечном счете

ваше масло окажется на находящейся под контролем компетентных органов

мусорной свалке и не будет загрязнять воду (что положительно отразится на

Вас и Ваших детях).

Перед утилизацией старой варочной панели приведите ее в неработоспособ

ное состояние. После этого отправляйте ее в ближайший центр утилизации.

Адреса соответствующих приемных пунктов Вы можете узнать в местных орга

нах власти.

Изготовитель не исключает возможности распространения данной инструкции также на новые модели

продукции, которые будут выведены на рынок после изготовления тиража этой инструкции по эксплу!

атации при условии, что новые модели продукции будут идентичны актуальным с точки зрения особен!

ностей их эксплуатации.

Право на внесение изменений изготовитель оставляет за собой.

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

1

Содержание

Указания по технике безопасности . . . . . . . . . 3

Ваша новая варочная панель . . . . . . . . . . . . . . . 5

Газовые горелки . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Рекомендуемый диаметр посуды . . . . . . . . . . . . . . 7

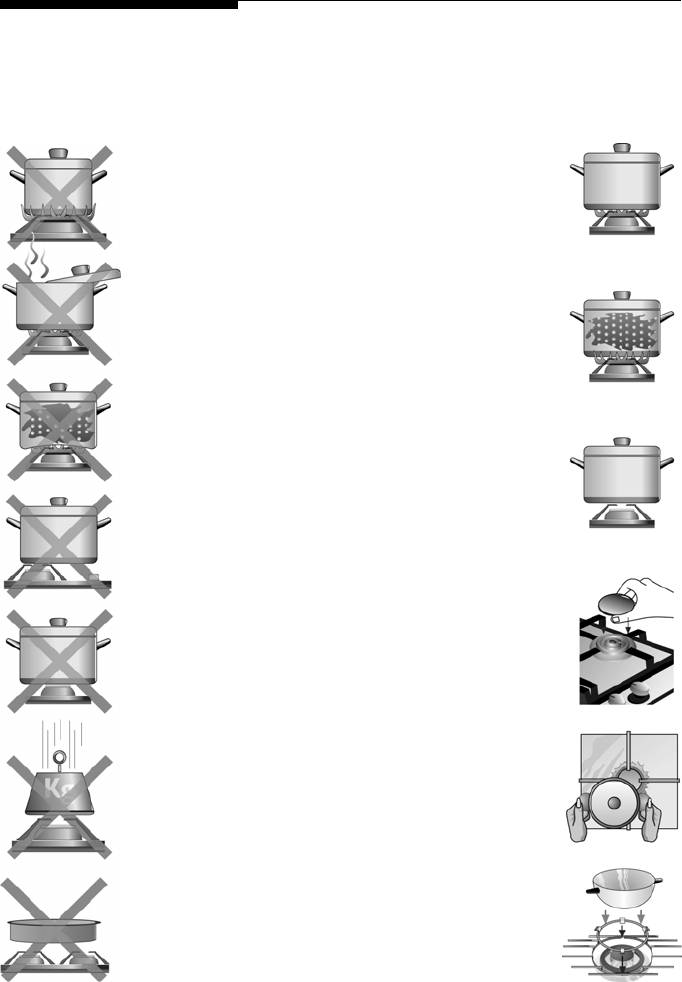

Рекомендации по приготовлению пищи . . . . . . . . 8

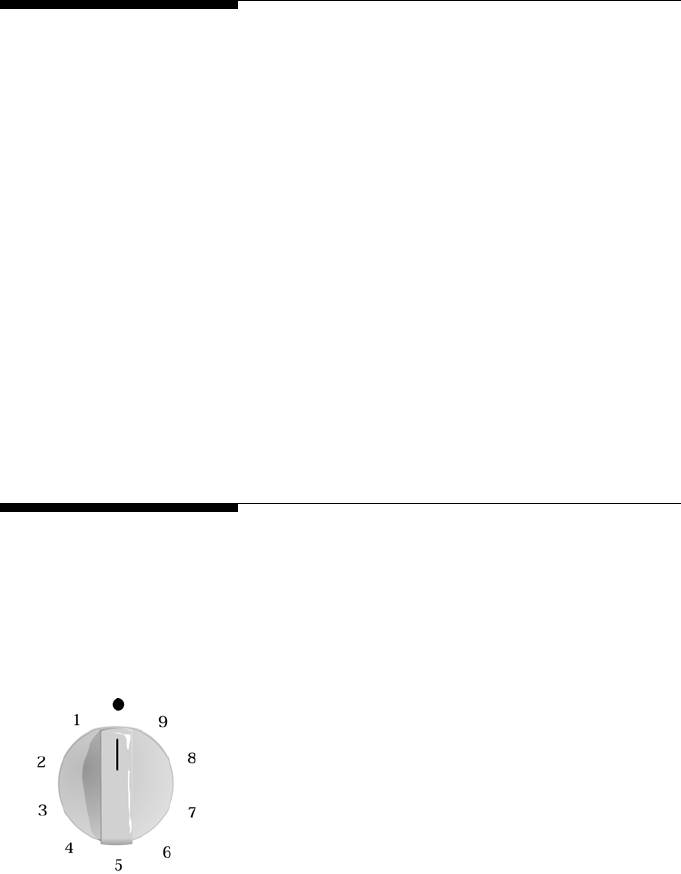

Электрические конфорки . . . . . . . . . . . . . . . . . . . 9

Электрические конфорки с 10ступенчатым

переключателем мощности . . . . . . . . . . . . . . . . . . . 9

Указания по эксплуатации варочной панели .11

Приготовление пищи . . . . . . . . . . . . . . . . . . . . . . . 11

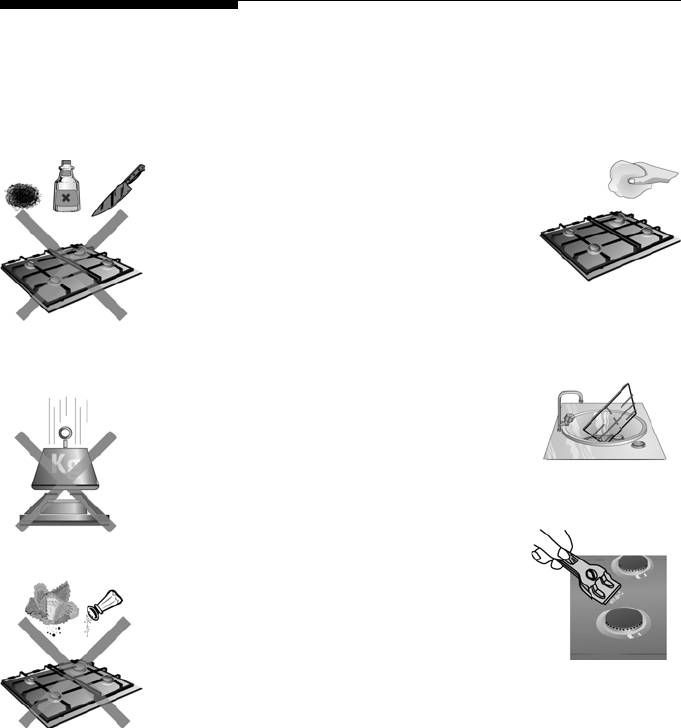

Чистка и уход . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Неисправности . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

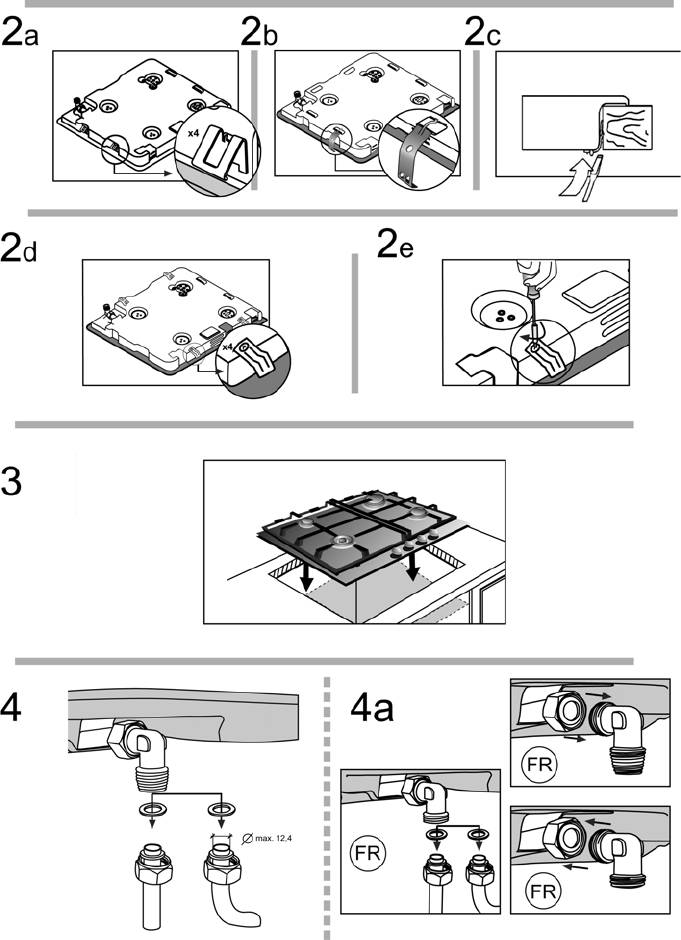

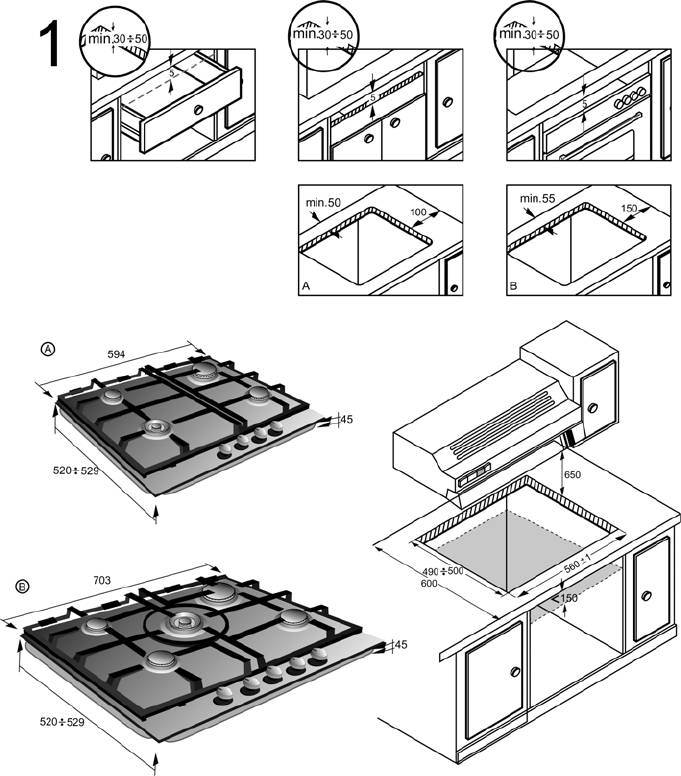

Инструкция по монтажу . . . . . . . . . . . . . . . . . . . 14

2

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Указания по технике безопасности

Для успешного и безопасного пользования

варочной панелью внимательно прочтите

эту инструкцию по эксплуатации.

Установку и настройку варочной панели в со

ответствии с используемым типом газа до

ложен проводить только специалист, име

ющий на это официальное разрешение.

Перед монтажом варочной панели проверь

те соответствие всех размеров.

Варочная панель не должна соединяться с ус

тройством для выведения продуктов сгора

ния газа.

Предлагаемые ниже инструкции действи

тельны только для стран, символы которых

указаны на панели. При настройке варочной

панели следует соблюдать технические инст

рукции, принятые в данной стране.

Варочную панель следует устанавливать в

таком месте, где обеспечивается должный

уровень вентиляции. (Общие положения по

монтажу газовых приборов в жилых домах

ВОЕ № 281, 24.11.93)

Варочная панель не должна подвергаться

действию сильных сквозняков, так как они

могут задувать пламя горелок.

Варочная панель выходит с заводаизготови

теля с настройками, указанными на типовой

табличке. Если их нужно изменить, вызови

те Сервисную службу.

Не пытайтесь сами разобрать варочную па

нель. При необходимости вызовите Сервис

ную службу.

Храните данную инструкцию по эксплуатации

и монтажу, чтобы при необходимости пере

дать ее вместе с варочной панелью последу

ющему владельцу.

Не эксплуатируйте поврежденную варочную

панель.

Во время эксплуатации поверхности вароч

ной панели нагреваются. Будьте осторожны!

Не подпускайте детей к работающей ва

рочной панели.

Используйте варочную панель только для

приготовления пищи, а не для обогрева по

мещения.

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

3

При перегреве жиры и масло легко воспла

меняются. Поэтому приготовление пищи с

использованием жиров и масла – например,

картофеляфри – должно проходить под не

прерывным контролем.

Никогда не лейте воду на горящие жир или

масло. ОПАСНОСТЬ ОЖОГА! Накройте кас

трюлю или сковороду, чтобы потушить огонь,

и выключите варочную панель.

В случае поломки отключите варочную па

нель от электросети и сети газоснабжения.

Для ремонта вызовите нашу Сервисную

службу.

Не ставьте на конфорки посуду с неровным

дном, она может случайно опрокинуться.

Если газовый кран заклинило, не применяй

те силу для его открывания. Немедленно вы

зовите Сервисную службу, чтобы она отре

монтировала или заменила его.

При эксплуатации варочной панели избегай

те сквозняков и проливания холодных жид

костей, они могут вызвать появление трещин

на стеклянной поверхности.

Иллюстрации в данной инструкции служат

для ориентировки.

В СЛУЧАЕ, ЕСЛИ ДАННЫЕ ИНСТРУКЦИИ НЕ

СОБЛЮДАЛИСЬ, ОТВЕТСТВЕННОСТЬ ЗА

ВОЗНИКШИЕ НЕПОЛАДКИ И НАНЕСЕННЫЙ

УЩЕРБ НЕСЕТ НЕ ПРОИЗВОДИТЕЛЬ ВАРОЧ

НОЙ ПАНЕЛИ, А МОНТЕР.

4

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

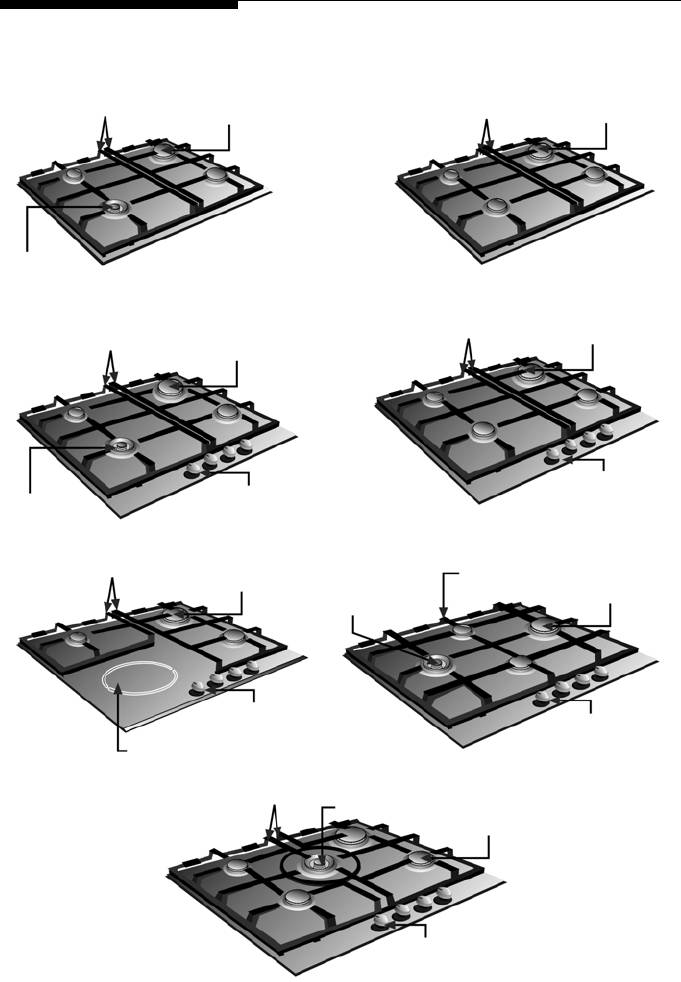

Ваша новая варочная панель

Решетка

Решетка

Газовая

Газовая

горелка

горелка

Трех

контурная

газовая горелка А

Решетка

Решетка

Газовая

Газовая

горелка

горелка

Переключатель

Переключатель

мощности

мощности

Двух

горелки

горелки

контурная

газовая горелка В

Двух

Решетка

контурная

Решетка

газовая

Газовая

горелка С

горелка

Газовая

горелка

Переключатель

мощности

горелки

Переключатель

мощности

Электрическая

горелки

конфорка

Решетка

Двухконтурная

газовая горелка D

Газовая

горелка

Переключатель

мощности

горелки

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

5

Газовые горелки

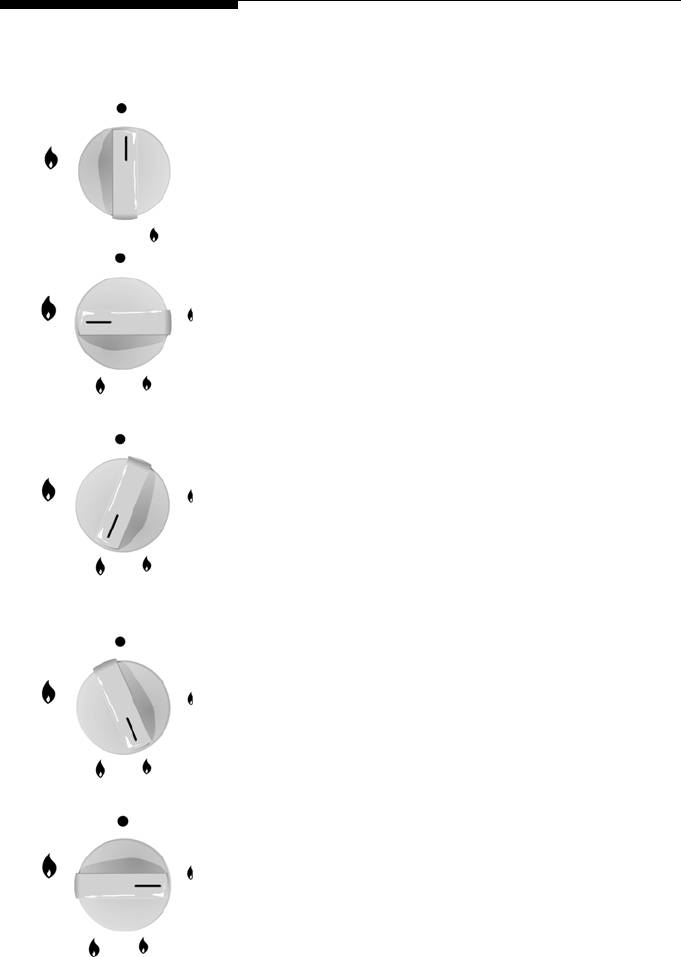

Рис. 1

ротный переключатель каждой газовой горелки

Рис. 2

имеет на панели управления маркировку, кото

рая показывает, какой именно горелкой управ

ляет этот переключатель (рис. 1).

Для того, чтобы зажечь горелку, нажмите по

воротный переключатель выбранной горелки и

поверните его влево, установив на символ мак

симального пламени. Удерживайте переключа

Пово

тель в нажатом положении несколько секунд,

пока горелка не зажжется, а после этого отпус

тите. Затем установите желаемую величину пла

мени. Если горелка не зажглась, повторите ука

занные действия.

Если Ваша варочная панель не снабжена систе

мой автоматического поджига, поднесите к го

релке какойлибо источник огня (например, за

Оба контура (внутренний и

жигалку, спичку и т.д.).

внешний) на макс. мощности.

При загрязнении свечей зажигания автоматичес

кий поджиг не функционирует должным образом,

поэтому их следует содержать в чистоте. Для чи

стки используйте небольшую щетку, при этом не

прилагайте к свечам никаких усилий.

Если горелки на Вашей варочной панели снабже

ны предохранительными клапанами, которые

отключают подачу газа, когда пламя случайно гас

нет, то для того, чтобы зажечь их, действуйте, как

описано выше, но удерживайте поворотный пе

Внешний контур на минимальной

мощности, внутренний –

реключатель в нажатом состоянии еще несколь

на максимальной.

ко секунд после того, как пламя зажжется. Если

горелка не зажигается, повторите все вышеука

занные действия, но в этот раз удерживайте пе

реключатель нажатым на протяжении 10 секунд.

Для того, чтобы выключить горелку, поверни

те поворотный переключатель вправо до поло

жения «0». Когда Вы сделаете это, система под

жига еще раз активируется: не беспокойтесь, это

совершенно нормально.

Внутренний контур на максималь

ной мощности.

Ваша современная варочная панель снабжена

новейшими вентилями, позволяющими выбрать

оптимальное положение между самым силь

ным и самым слабым пламенем.

В зависимости от модели Ваша варочная панель

может иметь двухконтурную или трехконтур

ную горелку, которые идеально подходят для

приготовления паэльи, китайских блюд и т.д.

Внутренний контур на минималь

ной мощности.

6

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Если Ваша варочная панель оснащена двухкон

турной горелкой типа В, С или D, она имеет вен

тили, которые позволяют Вам отдельно регули

ровать пламя наружного и внутреннего контура.

Регулировка пламени наружного и внутреннего

контура показана на рис. 2.

Использование варочных панелей с газовыми

конфорками ведет к образованию тепла и влаж

ности в помещении, где они расположены. Убе

дитесь, что кухня хорошо проветривается, дер

жите открытыми естественные вентиляционные

отверстия или установите механическое венти

ляционное устройство (вытяжку).

При длительной и интенсивной эксплуатации ва

рочной панели может потребоваться дополни

тельная вентиляция – например, открывание

окна (при этом не должны создаваться сквозня

ки) или повышение мощности установленного

механического вентиляционного устройства.

Рекомендуемый диаметр посуды

В зависимости от модели:

Горелка Минимальный Максимальный

диаметр посуды диаметр посуды

Трехконтурная горелка А: 3,80 кВт 22 см 28 см

Двухконтурная горелка В: 2,80 кВт 16 см 22 см

Двухконтурная горелка С: 3,80 кВт 22 см 28 см

Двухконтурная горелка D: 4,25 кВт 22 см

Горелка повышенной мощности: 22 см 26 см

Горелка стандартной мощности: 14 см 20 см

Вспомогательная горелка: 12 см 14 см

Электрические конфорки: 18 см

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

7

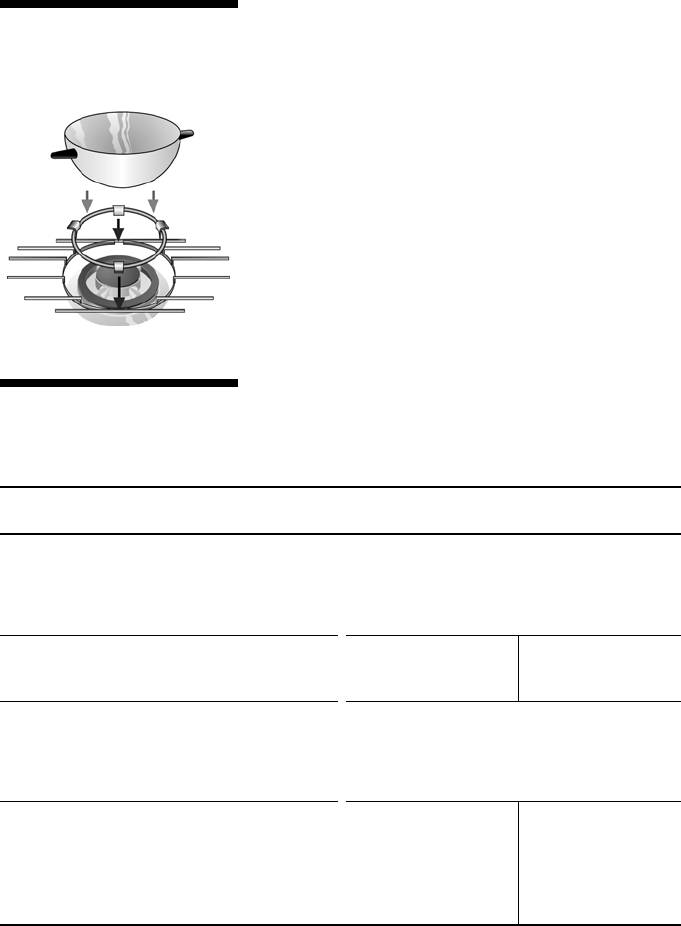

В зависимости от модели Ваша варочная панель

Дополнительные

может иметь дополнительную решетку. Эта ре

шетка необходима при пользовании двух или

решетки:

трехконтурной конфоркой для кастрюль диамет

ром более 26 см, сковород, кастрюль из жаро

Рис. 2

прочного материала и всех видов посуды с вог

нутым дном (например, «WOK»), рис. 2.

Решетка для кофейника: в зависимости от мо

дели Ваша варочная панель может быть укомп

лектована решеткой для кофейника, которая

применяется на вспомогательной горелке (для

посуды диаметром менее 10 см).

Изготовитель не несет никакой ответствен

ности, если Вы не пользовались дополни

тельными решетками или использовали их

неправильно.

Эти рекомендации являются лишь ориентиро

Рекомендации

вочными.

по приготовлению

пищи

Высокий Средний Низкий

уровень нагрева уровень нагрева уровень нагрева

Двух или Варка, кипячение, Разогревание и поддержание в

трехконтурная жаренье, обжари теплом виде уже приготовленных

горелка вание, паэлья, блюд

азиатские блюда

(«Wok»)

Горелка Эскалоп, бифштекс, Рис, бешамель, Приготовление на

повышенной омлет, жарение во рагу пару: рыба, овощи

мощности фритюре

Горелка Варка на пару кар Разогревание и поддержание в теплом

стандартной тофеля, свежих виде уже приготовленных блюд,

мощности овощей, приготовле варка чувствительных блюд

ние тушеных блюд и

макаронных изделий

Вспомогательная Приготовление Размораживание Растапливание:

горелка запеканок, рисового продуктов и мед масло, шоколад,

пудинга, карамели и ленная варка: желатин

жженого сахара овощи, фрукты,

замороженные

продукты

8

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Электрические конфорки

В начале процесса приготовления пищи следу

ет установить переключатель на самый высокий

уровень нагрева, а затем установить его в сред

нее положение в соответствии с количеством и

видом продукта.

Вы можете выключить конфорку незадолго до

окончания процесса приготовления пищи и ис

пользовать остаточное тепло. Это поможет Вам

сэкономить электроэнергию и не окажет влия

ния на процесс приготовления пищи, который

будет продолжаться за счет остаточного тепла,

аккумулированного поверхностью конфорки.

Используйте посуду с толстым, совершенно

ровным дном диаметром примерно равным ди

аметру конфорки, но ни в коем случае не мень

шим.

Избегайте проливания жидкости на поверхность

конфорки и не ставьте на конфорки мокрую по

суду.

Электрические конфорки

с 10ступенчатым переключателем

мощности

Рис. 3

Эти конфорки управляются переключателем

мощности, с помощью которого Вы можете ус

тановить любую степень нагрева в зависимости

от приготавливаемого блюда (рис. 3).

Поверните переключатель влево и установите

его в нужное положение с учетом способа при

готовления продуктов, их количества и данных

таблицы. При этом загорится соответствующий

индикатор.

Для выключения конфорки поверните переклю

чатель в положение «0». Индикатор остаточного

тепла погаснет только после охлаждения выклю

ченной конфорки.

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

9

Рекомендации

ПОЛОЖЕНИЕ

ПЕРЕКЛЮЧАТЕЛЯ

Растапливание: масло, шоколад, желатин 12

Варка: рис, бешамель, рагу 23

Варка: картофель, макаронные изделия, овощи 45

Приготовление тушеных блюд: тушеное мясо, рулеты 45

Приготовление на пару: рыба 5

Поддержание в теплом состоянии готовых блюд 2345

Жарение: эскалопы, бифштексы, омлеты 678

Обжаривание 9

Более высокие уровни мощности

необходимы для:

большого количества жидкостей,

приготовления больших блюд,

приготовления пищи в открытой посуде.

10

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Указания по эксплуатации варочной

панели: приготовление пищи

НЕЛЬЗЯ МОЖНО

Не используйте на горелках

Для каждой горелки ис

большого диаметра посуду

пользуйте посуду соответ

небольших размеров. Пла

ствующих размеров. Это

мя не должно касаться бо

поможет избежать пере

ковых стенок посуды.

расхода газа и позволит

избежать появления на по

суде матовых пятен.

Не готовьте пищу в посуде

без крышки или с неплотно

закрытой крышкой. Таким

образом Вы неэкономно

Всегда накрывайте посуду

расходуете энергию.

крышкой.

Не пользуйтесь посудой с

неровным дном. Это увели

чивает время приготовле

ния пищи и потребление

энергии.

Используйте кастрюли и

сковороды только с ров

Не размещайте посуду на

ным и толстым дном.

краю горелки. Посуда мо

жет опрокинуться.

Не размещайте кастрюли с

широким основанием на

ближайших к переключате

лям горелках. Они могут за

девать переключатели или

Всегда размещайте посуду

вызывать повышение тем

по центру горелки.

пературы в области пере

Всегда устанавливайте

ключателей, что, в свою

посуду на решетку. Убе

очередь, может привести к

дитесь, что металличес

неполадкам в работе ва

кие решетки и крышки

рочной панели.

горелок установлены пра

Не устанавливайте посуду

вильно, прежде чем поль

непосредственно на го

зоваться ими.

релку.

Соблюдайте осторожность

Не размещайте на вароч

при размещении посуды на

ной панели слишком тяже

варочной панели.

лые предметы и тяжелую

посуду. Избегайте ударов о

панель тяжелых предметов.

Не используйте две газовые

Ставьте на одну горелку

или электрические конфор

только одну сковороду или

ки для одной сковороды или

кастрюлю. При пользова

кастрюли.

нии двух или трехконтур

Не нагревайте в течение

ной газовой горелкой ис

долгого времени на боль

пользуйте дополнительную

шой мощности противни,

решетку.

глиняную посуду и т.д.

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

11

Стеклянные поверхности:

чистка и уход

НЕЛЬЗЯ МОЖНО

Не используйте порош

Чистите остывшую по

кообразные чистящие

верхность нагреватель

средства, аэрозоли для

ных элементов после

чистки духовок и абра

каждого пользования

зивные губки. Они могут

конфоркой. Если этого

вызвать появления цара

не сделать, то даже не

пин на стеклянной повер

большое количество гря

хности.

зи сгорит при повторном

включении конфорки.

Для удаления с поверх

Необходимо поддержи

ности варочной панели

вать чистоту газовых го

прилипших остатков

релок и решеток и регу

пищи не следует исполь

лярно их чистить. Для это

зовать абразивные сред

го погрузите их в мыльный

ства и острые предметы

раствор и потрите неме

– такие, как металличес

таллической щеткой. Та

кие губки или ножи. Для

ким образом Вы избежи

чистки места соединения

те забивания отверстий и

стеклянной поверхности

прорезей деталей горе

с облицовкой горелок

лок грязью, и горелки бу

или металлическими па

дут давать идеальное ров

нелями не следует ис

ное пламя. После увлаж

пользовать ножи, скреб

нения всегда вытирайте

ки и тому подобные при

насухо крышки горелок и

надлежности.

решетки.

Используйте для чистки

Не передвигайте посуду

скребок для чистки стек

по стеклянной поверхно

ла. Его лезвие должно

сти варочной панели, Вы

все время быть располо

можете ее поцарапать. Не

жено под острым углом к

роняйте на нее тяжелые

поверхности варочной

или острые предметы.

панели. Постарайтесь не

задевать скребком обли

Избегайте ударов по ва

цовку горелки.

рочной панели.

Частицы песка, напри

мер, с овощей, могут по

Для чистки мы рекомендуем средство «Vitro

царапать стеклянную по

Clen». Благодаря высокому содержанию сили

верхность варочной па

кона оно образует пленку на поверхности па

нели.

нели и очень легко удаляется. Очень важно ре

гулярно проводить мероприятия по чистке и

уходу за стеклокерамической поверхностью.

После чистки и сушки деталей горелки про

следите, чтобы крышка горелки была пра

вильно установлена на распределитель пла

мени.

С помощью скребка для чистки стекла немедленно удаляйте попавшие на поверхность

варочной панели остатки пищи. В первую очередь это относится к расплавившимся про

дуктам, сахару и продуктам с высоким содержанием сахара.

После чистки решеток их нужно хорошо высушить, прежде чем снова использовать.

Наличие капель воды на решетках во время приготовления пищи может привести к по

вреждению эмалевых поверхностей.

Если решетки Вашей варочной панели снабжены резиновыми подкладками, то будьте ос

торожны при чистке этих решеток, так как подкладки могут оторваться. В этом случае

решетки окажутся незащищенными и смогут поцарапать поверхность варочной панели.

12

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Неисправности

Не всегда нужно вызывать Сервисную службу. Во многих случаях Вы можете

самостоятельно устранить возникшую неисправность. Нижеприведенная таб

лица содержит полезную информацию, которая поможет Вам в этом.

Важное указание

Работы по ремонту газовых и электрических приборов могут проводить толь

ко квалифицированные специалисты нашего Сервисного центра.

Что делать, если… Возможная причина

Способ устранения

неисправности

неисправности

…на прибор не подается

Неисправный плавкий

Проверьте плавкий предохрани

электропитание?

предохранитель.

тель в коробке для предохраните

лей и замените его, если он пере

горел.

Сработало устройство

Проверьте, не сработало ли уст

защитного отключения.

ройство защитного отключения.

…не работает

Возможно попадание

Следует тщательно почистить

электроподжиг?

остатков пищи или чистящего

пространство между свечой и

средства между свечой зажи

горелкой.

гания и горелкой.

Влажная горелка. Крышку горелки и свечи следует

тщательно просушить.

Крышка горелки установлена

Проверьте, правильно ли уста

неправильно.

новлена крышка горелки.

…пламя в горелке

Различные детали горелки

Установите правильно детали

неравномерное?

установлены неправильно.

горелки.

Загрязнились отверстия в

Очистите отверстия в горелках,

горелках, через которые вы

через которые выходит газ.

ходит газ.

…кажется, что поток газа

Поток газа перекрыт проме

Откройте все имеющиеся проме

неправильный, или газа

жуточными кранами.

жуточные краны.

совсем нет?

Если газ подается из баллона,

Замените пустой газовый баллон

то баллон может быть пустым.

на полный.

Открыт один из газовых

Проверьте все газовые краны. …на кухне чувствуется

запах газа?

кранов.

Возможна утечка в месте

Убедитесь, что подключение

подключения к газовому

выполнено правильно.

баллону.

…предохранительные

Поворотная ручка недоста

При зажигании горелки удержи

клапаны горелки не ра

точно долго находилась в

вайте поворотную ручку в нажа

ботают?

нажатом состоянии.

том состоянии на протяжении

нескольких секунд.

Загрязнились отверстия в

Очистите отверстия в горелке,

горелке, через которые

через которые выходит газ.

выходит газ.

Если Вы вызываете нашу Сервисную службу, сообщите, пожалуйста, следую

щую информацию:

ENR FD

Эту информацию можно найти на табличке с техническими характеристика

ми, которая прикреплена на вашей варочной панели снизу.

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

13

Инструкция по монтажу

Все работы по установке, настройке и переобо

Инструкции

рудованию на другой тип газа должны выпол

няться квалифицированным персоналом на

для монтера

шей Сервисной службы в соответствии с пос

ледними инструкциями и нормативами местной

газоснабжающей компании.

ВАЖНО! Перед проведением любой работы

следует отключить газо и энергоснабжение

варочной панели.

Перед подключением газа убедитесь, что панель

оборудована в соответствии с подаваемым ти

пом газа. Наши варочные панели поступают с за

вода отрегулированные на работу с тем типом

газа, который указан на табличке с технически

ми характеристиками.

Следует устанавливать варочную панель в таком

месте, где обеспечивается должный уровень

вентиляции. Продукты сгорания должны выво

диться за пределы помещения.

Перед началом работ по установке проверьте

размеры варочной панели, по которым должен

быть сделан вырез в столешнице.

Панели столешницы, которые располагаются в

непосредственной близости от варочной пане

ли, должны быть сделаны из негорючих мате

риалов. Как многослойное покрытие столешни

цы, так и клей, его фиксирующий, должны быть

теплостойкими. В противном случае возможно

повреждение столешницы.

Электропровода не должны касаться тех участ

ков варочной панели, которые нагреваются.

Кабель электропитания должен быть закреплен

на кухонной мебели во избежание контакта с го

рячими деталями духовки или варочной панели.

Все электроприборы должны быть обязательно

заземлены.

При монтаже варочной панели будьте осто

рожны, предохраняйте прибор от ударов.

В СЛУЧАЕ, ЕСЛИ ДАННЫЕ ИНСТРУКЦИИ НЕ

СОБЛЮДАЛИСЬ, ОТВЕТСТВЕННОСТЬ ЗА

ВОЗНИКШИЕ НЕПОЛАДКИ И НАНЕСЕННЫЙ

УЩЕРБ НЕСЕТ НЕ ПРОИЗВОДИТЕЛЬ ПЛИТЫ,

А МОНТЕР.

14

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

При установке в столешницу данная варочная

Установка

панель в соответствии с нормами для газового

оборудования EN301 относится к классу 3, а в

варочной панели

соответствии с нормами для электроаппарату

в столешницу

ры EN 60.335264 относится к типу «Х». Это оз

начает, что между боковыми стенками кухонно

го стола и встроенным прибором должно оста

ваться некоторое свободное пространство.

Размеры при встраивании

1 – Минимальные расстояния (мм). Сделайте

вырез в столешнице в соответствии с заданны

ми размерами. Рис. 1.

Если под варочной панелью не устанавливается

духовка, мы рекомендуем Вам установить под

панелью перегородку, чтобы перекрыть доступ

к нижней стороне варочной панели.

При установке варочной панели над духовкой

убедитесь, что духовка достаточно хорошо

вентилируется, и проверьте размеры духовки,

которые указаны в прилагаемой к ней инструк

ции по монтажу.

Отцентруйте варочную панель в вырезе столеш

нице.

2 – Древесные волокна, которые используются

при изготовлении столешниц, при намокании

быстро набухают. Поэтому мы рекомендуем Вам

нанести на поверхность выреза специальный

клей, защищающий эту поверхность от пара или

конденсирующейся влаги, которая может появ

ляться с нижней стороны столешницы.

В зависимости от модели может оказаться, что

варочная панель поступила к Вам с уже установ

ленными на заводе зажимами и уплотнением

(нижний край варочной панели). В этом случае

их ни в коем случае не следует удалять. Уплот

нение гарантирует герметизацию столешницы и

позволяет избежать протечек жидкости.

Если зажимы и уплотнение не были установле

ны на заводе, снимите решетки для кастрюль,

крышки газовых горелок и диффузоры варочной

панели и переверните панель верхней стороной

вниз. Теперь установите поставляемое вместе с

панелью самоклеющееся уплотнение по нижне

му краю варочной панели. Достаньте зажимы из

прилагаемого пакетика с принадлежностями и

привинтите их в специально для этого предус

мотренных снизу местах (рис. 2d), или устано

вите их в специально для этого предусмотрен

ных отверстиях – зажимы типа 2а и 2b.

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

15

Нажмите на варочную панель одновременно по

всему верхнему периметру таким образом, что

бы она прочно встала в отверстии выреза. Рис. 3.

Если Ваша варочная панель оснащена зажима

ми, изображенными на рис. 2d, после установки

варочной панели следует их повернуть и крепко

затянуть, как показано на рисунке 2е.

3 – При демонтаже варочной панели отвинтите

зажимы и выполните вышеописанные действия

в обратном порядке.

При зажимах типа 2а демонтаж можно осу

ществить путем простого выталкивания ва

рочной панели из выреза в верхнем направ

лении.

При демонтаже варочной панели с зажима

ми типа 2b следует использовать отвертку,

действуя ею, как рычагом (рис. 2с).

4 – На конце трубы для подачи газа в варочную

панель имеется колено с резьбовым соединени

1

ем размером

/

дюйма. Рис. 4.

2

Это колено позволяет осуществить:

жесткое соединение. Вместе с панелью по

ставляются медная труба, гайка и уплотни

тельная прокладка.

соединение посредством гибкой металли

ческой трубки. В этом случае не допускайте

соприкосновения гибкой металлической

трубки с подвижными деталями кухонного ра

бочего стола, в котором устанавливается

плита (например, с выдвижными ящиками).

Избегайте также пропускания трубки через

участки, где она может быть зажата.

При любом из этих соединений не следует сме

щать или поворачивать колено из положения,

в которое оно было установлено на заводе.

При пользовании этой варочной панелью во

Франции установленное на заводе колено сле

дует снять и заменить его на колено из пакетика

с принадлежностями (рис. 4а), не забыв при

этом установить уплотнительную прокладку.

Если по какимто причинам колено было повер

нуто, следует проверить герметичность этой

зоны.

Убедитесь, что все соединения герметичны,

и утечек газа нет.

Производитель варочной панели не несет

никакой ответственности за утечку газа в со

единениях, установленных монтером, или в

том случае, если колено было смещено и

повернуто.

16

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

5 – Проверьте напряжение и общую выходную

мощность на табличке с техническими характе

ристиками.

Варочная панель обязательно должна быть

заземлена.

Следует убедиться, что электрическое подклю

чение было осуществлено в соответствии с офи

циальными инструкциями данной страны. Кро

ме того, следует строго выполнять все требова

ния местной энергоснабжающей компании.

Для соблюдения требований техники безопас

ности монтер должен установить выключатель,

который отключает все контакты с обеспечени

ем в выключенном состоянии расстояния меж

ду контактами не менее 3 мм. Этого не требует

ся, если подключение осуществляется посред

ством вставления вилки в розетку – при условии,

что розетка легко доступна.

Варочную панель, которая снабжена вилкой,

следует подключать только к должным образом

заземленной розетке.

Варочная панель относится к устройствам типа

«Y». Это значит, что ПОЛЬЗОВАТЕЛЬ НЕ МОЖЕТ

САМОСТОЯТЕЛЬНО ЗАМЕНЯТЬ кабель электро

питания. Это может сделать только квалифици

рованный специалист Сервисной службы. При

этом следует обратить внимание на поперечное

сечение и тип кабеля.

Не пытайтесь сами разобрать варочную панель.

При необходимости вызовите нашу Сервисную

службу.

Варочные панели с ручками управления постав

ляются как снабженные кабелем электропитания

с вилкой, так и без него.

ТИПЫ ЭЛЕКТРИЧЕСКИХ ПРОВОДОВ:

(минимальное поперечное сечение)

2

Газовая варочная панель 3 х 0,5 мм

2

Электрическая панель 1,7 кВт 3 х 1 мм

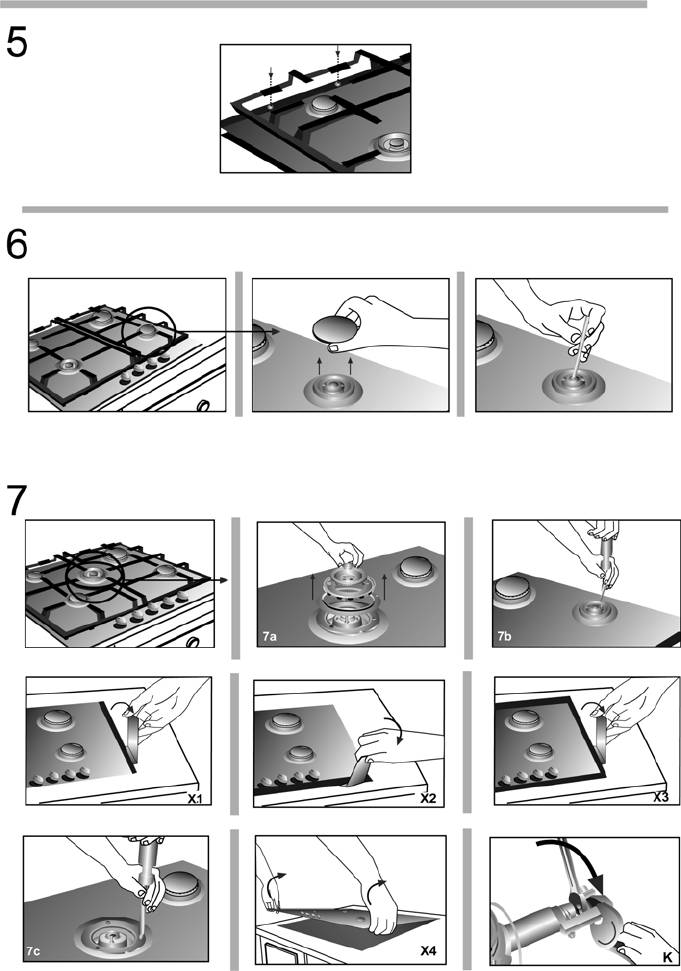

6 – Для завершения процесса монтажа Вам сле

дует установить на соответствующие горелки

диффузоры и крышки горелок. Также Вам сле

дует правильно установить на место металли

ческие решетки. Рис. 5.

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

17

Все работы по установке, настройке и переобо

Переоборудование

рудованию на другой тип газа должны выпол

няться квалифицированным персоналом нашей

на другой тип газа

Сервисной службы в соответствии с последни

ми инструкциями и нормативами местной газо

снабжающей компании.

ВАЖНО! Перед проведением любой работы

следует отключить газо и энергоснабжение

варочной панели.

Перед подключением газа убедитесь, что плита

оборудована в соответствии с подаваемым ти

пом газа. Наши варочные панели поступают с

завода отрегулированные на работу с тем типом

газа, который указан на табличке с технически

ми характеристиками.

С учетом действующих в Вашей стране норма

тивов варочную панель можно переоборудовать

для работы с другими типами газа (см. типовую

табличку).

Для этого нужно выполнить следующие дей

ствия:

А) Замена головок горелок повышенной и

стандартной мощности, а также головок

вспомогательных горелок варочной панели

1 – Снимите решетки, крышки и корпуса горе

лок.

2 – Замените форсунки с помощью имеющего

ся в нашей Сервисной службе ключа

№ 18400001. При этом проследите за тем, что

бы газовые форсунки не выпали при извлечении

или установки их в горелку.

Убедитесь, что они затянуты достаточно хорошо,

чтобы обеспечить герметичность. Рис. 6.

В этих горелках нет необходимости корректиро

вать первичный люфт.

В) Замена головок двухконтурных горелок

Стеклянная панель и рамы соединены с осталь

ной варочной панелью с помощью зажимов. Что

бы снять стеклянную панель и рамы выполните

следующие действия:

1 – Снимите все горелки, крышки горелок, рас

пределитель и т.д. Рис. 7а.

2 – Ослабьте оба винта большой горелки, горе

лок повышенной и стандартной мощности, а так

же вспомогательной горелки. Рис. 7b.

3 – Ослабьте три винта трехконтурной горелки.

Рис. 7с.

18

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

4 – Используйте для демонтажа имеющийся в

нашей сервисной службе специальный рычаг

№ 483196. Для освобождения передних крепеж

ных зажимов используйте рычаг в указанных на

рисунках местах Х1, Х2 и Х3 (в зависимости от

модели варочной панели).

Ни в коем случае не устанавливайте рычаг на

те края стекла, которые не имеют рамок или

профилей!

5 – Чтобы освободить задние зажимы, аккурат

но поднимите стеклянную панель и раму, как по

казано на рис. Х4.

6 – Замена головки внешнего контура горелки.

С помощью гаечного ключа на 10 мм снимите

форсунку главной горелки, повернув ее влево.

При этом удерживайте корпус форсунки в про

тивоположном положении с помощью гаечного

ключа на 13 мм. Рис. К.

Ввинтите новую форсунку главной горелки, при

этом удерживайте корпус форсунки в противо

положном положении с помощью гаечного клю

ча на 13 мм.

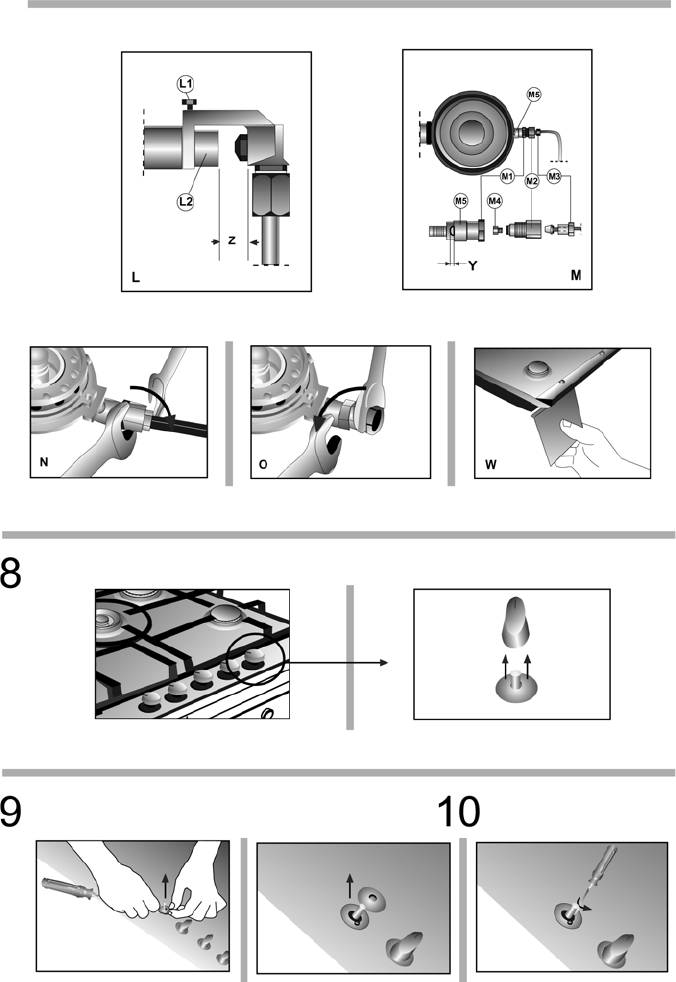

Ослабьте крепежный винт L1 (рис. L) и с помо

щью регулирующей поток воздуха втулки L2 ус

тановите указанное в таблице «Характеристики

горелок» расстояние «Z».

Затяните крепежный винт.

7 – Замена головки внутреннего контура горелки.

Вывинтите с помощью гаечного ключа на 8 мм

патрубок М3 (рис. М) из резьбовой детали М2,

удерживая при этом резьбовую деталь в проти

воположном направлении с помощью гаечного

ключа на 12 мм. Рис. N.

После этого с помощью гаечного ключа на 12 мм

вывинтите резьбовую деталь М2 из детали М1,

удерживая последнюю в противоположном на

правлении с помощью гаечного ключа на 12 мм.

Рис. О.

Вывинтите из детали М2 распределитель, заме

ните подходящим распределителем и с помо

щью регулирующей поток воздуха втулки М5 ус

тановите указанное в таблице «Характеристики

горелок» расстояние «Y».

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

19

Если прибор закреплен неправильно, или

если зажимы слишком жесткие, прибор может

приподняться. Действуйте в этом случае следу

ющим образом:

1) Освободите зажимы, фиксирующие прибор

в столешнице.

2) Отключите панель от газовой сети и выньте

ее из выреза в столешнице.

3) Используйте для демонтажа специальный

рычаг № 483196, как это показано на рис. W.

С) Регулировка положения минимального

пламени в горелках варочной панели

1 – Установите переключатели горелок в мини

мальное положение.

2 – Удалите ручки переключателей газовых го

релок. Рис. 8.

3 – С помощью отвертки снимите герметичные

уплотнительные прокладки, как это показано на

рис. 9.

4 – Регулировка байпасного винта:

Для пропана и бутана: винт должен быть

полностью завернут.

Для природного газа: поворачивайте винт

влево до тех пор, пока не будет достигнута

точная подача газа, когда при быстром пере

ключении с максимального уровня на мини

мальный пламя не гаснет и не дает «обрат

ной вспышки». (Рис. 10)

Для газов G30/50 мбар, GZ35/13 мбар

байпасы должны быть заменены специалис

тами нашей сервисной службы.

5 – Установите уплотнительные прокладки на

место. Для обеспечения герметичности следу

ет установить на место все уплотнительные про

кладки. Они защитят электрическую систему от

попадания в нее разлившейся на плите жидко

сти.

6 – Снова установите на место ручки переклю

чателей газовых горелок.

Никогда не снимайте вал газового крана: при

его повреждении нужно будет заменять кран це

ликом.

D) Рядом с табличкой с техническими харак

теристиками приклейте этикетку с указани

ем газа, на который Ваша варочная панель

была переоборудована.

20

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

21

22

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

23

24

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

ТАБЛИЦА 1. ХАРАКТЕРИСТИКИ ГОРЕЛОК

Прибор должен эксплуатироваться

G20

G25

G25

с тем типом газа, который указан на

Тип

G30

G31

G30

табличке с техническими характери

газа

Природ

Природ

Природ

Бутан

Пропан

Бутан

стиками

ный газ

ный газ

ный газ

Рабочее давление мбар 29 37 50 20 25 20

Горелка

Маркировка форсунки 83 83 74 125 118 141

повышенной

Номин.

мощности

Тепловая

2,80 2,80 2,80 2,80 2,80

значение

мощность

кВт

на входе

Понижен.

0,6 0,6 0,6 0,6 0,6 0,6

значение

Расход газа при

3

м

/ч – 0,267 0,310 0,310

температуре 15°С и

давлении 1,013 мбар

г/ч 203 200 203

Горелка

Маркировка форсунки 70 70 60 93 104 105

стандартной

Номин.

мощности

Тепловая

1,90 1,90 1,90 1,90 1,90 1,90

значение

мощность

кВт

на входе

Понижен.

0,35 0,35 0,35 0,40 0,40 0,40

значение

Расход газа при

3

м

/ч – 0,181 0,211 0,211

температуре 15°С и

давлении 1,013 мбар

г/ч 138 136 138

Вспомога

Маркировка форсунки 53 53 48 72 78 79

тельная

Номин.

горелка

Тепловая

1,10 1,10 1,10 1,10 1,10 1,10

значение

мощность

кВт

на входе

Понижен.

0,33 0,33 0,33 0,30 0,30 0,30

значение

Расход газа при

3

м

/ч – 0,105 0,122 0,122

температуре 15°С и

давлении 1,013 мбар

г/ч 80 78 80

Двухконтурная

Маркировка форсунки

F F L G G K

горелка

внутреннего контура

«Wok» В

Расстояние «Y»

мм открыто открыто открыто 3 3 3

внутри корпуса

Маркировка форсунки

79 79 71 117 117 132

внешнего контура

Расстояние «Z»

мм 20 20 9 20 20 20

снаружи корпуса

Номин.

Тепловая

2,85 2,85 2,85 2,85 2,85 2,85

значение

мощность

кВт

на входе

Понижен.

0,13 0,13 0,13 0,13 0,13 0,13

значение

Расход газа при

3

м

/ч – 0,272 0,316 0,316

температуре 15°С и

давлении 1,013 мбар

г/ч 207 203 207

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

25

ТАБЛИЦА 1. ХАРАКТЕРИСТИКИ ГОРЕЛОК (продолжение)

Прибор должен эксплуатироваться

G20

G25

G25

с тем типом газа, который указан на

Тип

G30

G31

G30

табличке с техническими характери

газа

Природ

Природ

Природ

Бутан

Пропан

Бутан

стиками

ный газ

ный газ

ный газ

Двухконтурная

Маркировка форсунки

F F L G G K

горелка

внутреннего контура

«Wok» С

Расстояние «Y»

мм 3,5 3,5 открыто 4 4 4

внутри корпуса

Маркировка форсунки

94 94 82 137 137 150

внешнего контура

Расстояние «Z»

мм 8 8 17,5 17,5 17,5

снаружи корпуса

Номин.

Тепловая

3,80 3,80 3,80 3,80 3,80 3,80

значение

мощность

кВт

на входе

Понижен.

0,16 0,16 0,16 0,16 0,16 0,16

значение

Расход газа при

3

м

/ч – 0,362 0,421 0,421

температуре 15°С и

давлении 1,013 мбар

г/ч 276 271 276

Двухконтурная

Маркировка форсунки

B B F X X H

горелка

внутреннего контура

«Wok» D

Расстояние «Y»

мм открыто открыто открыто 2,5 2,5 2,5

внутри корпуса

Маркировка форсунки

97 97 86 143 143 161

внешнего контура

Расстояние «Z»

мм 9 9 9 7 7 7

снаружи корпуса

Номин.

Тепловая

4,25 4,25 4,25 4,25 4,25 4,25

значение

мощность

кВт

на входе

Понижен.

0,18 0,18 0,18 0,18 0,18 0,18

значение

Расход газа при

3

м

/ч – 0,405 0,471 0,471

температуре 15°С и

давлении 1,013 мбар

г/ч 308 303 308

26

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Аннотация для Плиты Bosch PGE 675K01E в формате PDF
