Bosch KIF 20A51: инструкция

B

RUS

Инструкция по эксплуатации

RUS

Инструкция по эксплуатации

Напечатано в России / октябрь 2006 / 100 / GA2501

KIF ..

b

903065

Содержание

Инструкция по эксплуатации

Чистка холодильника .......................... 9

Указания по утилизации ...................... 2

Советы по экономии

электроэнергии ................................. 11

Указания по технике безопасности ..... 2

Шумы при работе холодильника ........ 11

Ваш новый холодильник ..................... 4

Самостоятельное устранение

Панель управления ............................. 5

мелких неисправностей ..................... 12

Температура окружающей среды ........ 5

Сервисная служба ............................. 13

Подключение холодильника ................ 6

Иллюстрации .................................... 14

Включение холодильника и

установка температуры ...................... 6

Инструкция по монтажу

Выключение и отсоединение

Место для установки .........................17

холодильника ..................................... 7

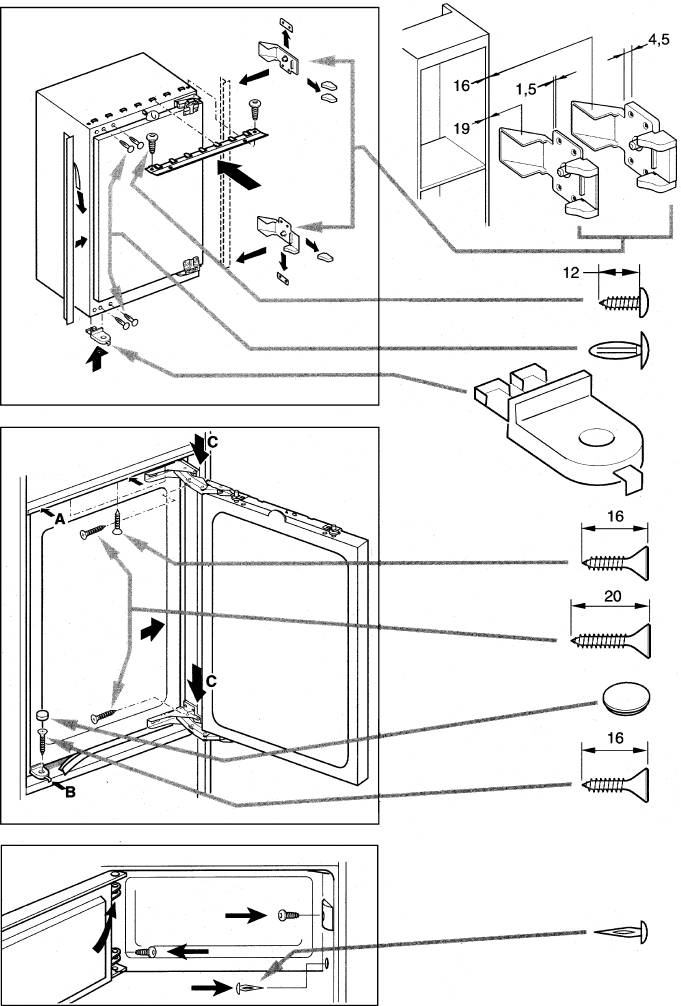

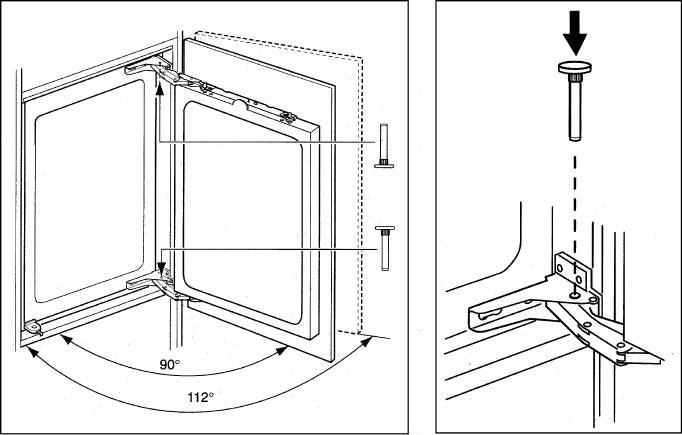

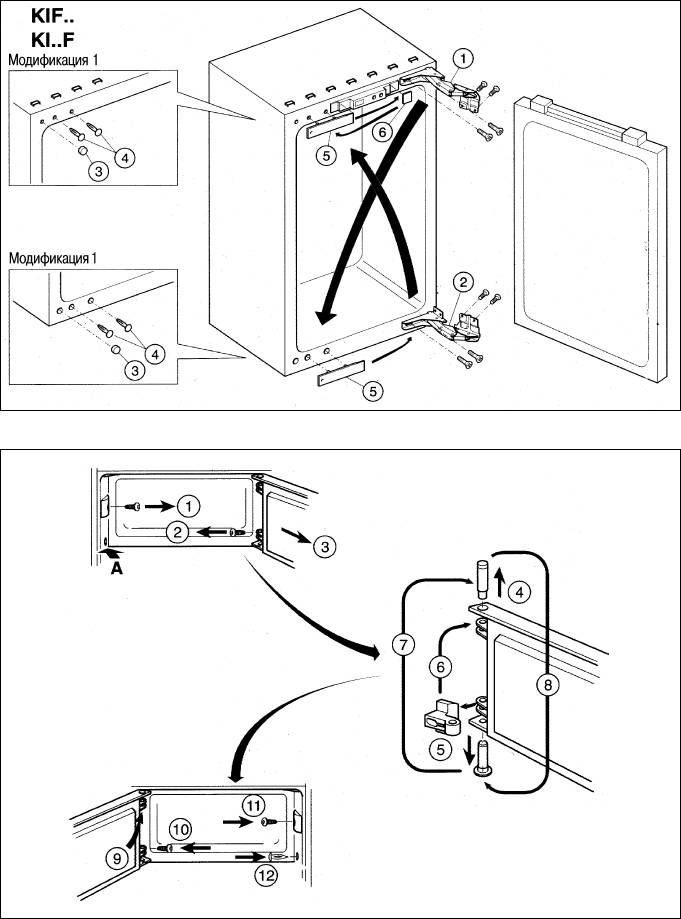

Перенавешивание дверей ................. 18

Изменяемое оснащение

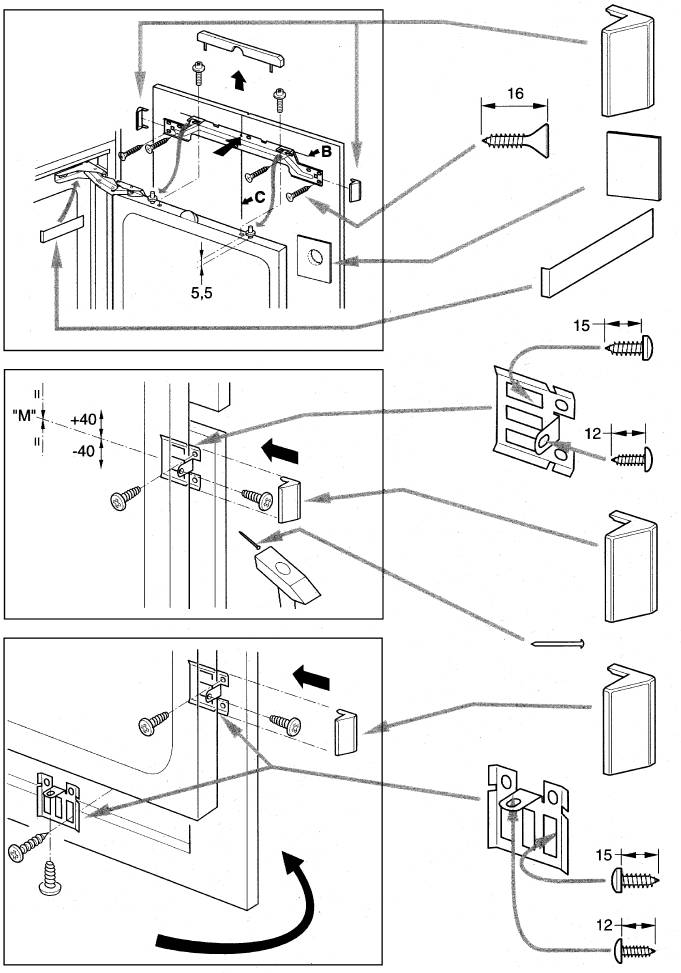

Установка холодильника .................... 18

холодильного отделения ..................... 7

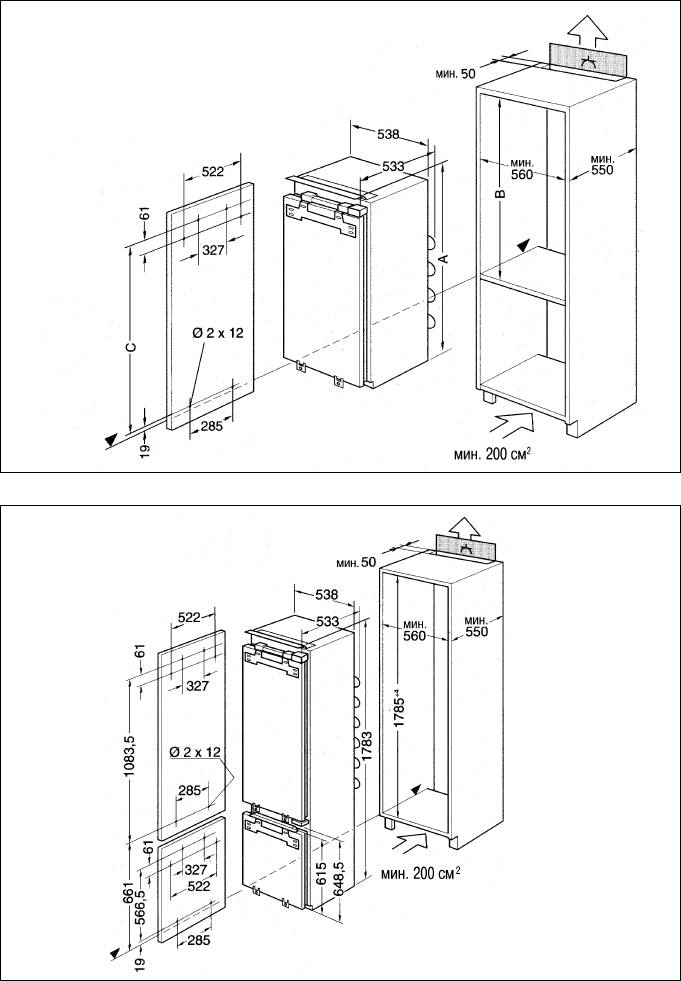

Размеры для установки ..................... 21

Холодильное отделение ...................... 8

Иллюстрации .................................... 22

Зона свежести .................................... 8

Изготовитель не исключает возможности распространения данной инструкции также на новые модели

продукции, которые будут выведены на рынок после изготовления тиража этой инструкции по эксплу!

атации при условии, что новые модели продукции будут идентичны актуальным с точки зрения особен!

ностей их эксплуатации.

Право на внесение изменений изготовитель оставляет за собой.

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

1

О действующих способах безвредной для

окружающей среды утилизации этих ма-

Указания

териалов узнайте, пожалуйста, в магази-

не, в котором Вы приобрели холодильник,

по утилизации

или в местных административных орга-

нах.

Утилизация

старого холодильника

При замене старого холодильника на но-

вый обратите, пожалуйста, внимание на

Указания по технике

следующие указания.

Старый холодильник не является совер-

безопасности

шенно ненужным мусором. Он содержит

ценные материалы, которые можно по-

Перед вводом холодиль

вторно использовать после безопасной

ника в эксплуатацию

для окружающей среды утилизации.

Внимательно прочтите прилагаемую к

Приведите холодильник в неработоспо-

холодильнику инструкцию по эксплуата-

собное состояние:

ции и монтажу! Она содержит важную ин-

1. Выньте вилку холодильника из розет-

формацию по монтажу и эксплуатации хо-

ки.

лодильника, а также правила ухода за

ним.

2. Отрежьте соединительный кабель и

удалите его вместе с вилкой.

Изготовитель не несет ответственности,

если Вы не будете соблюдать приведен-

3. Отвинтите замок на двери холо

ные в инструкции по эксплуатации указа-

дильника, чтобы играющие дети не

ния и предупреждения. Сохраните эту ин-

могли с риском для жизни закрыть

струкцию для передачи последующему

ся в холодильнике.

владельцу.

Все холодильники содержат теплоизоля-

ционные газы и хладагенты, которые тре-

Внимание!

буют специальных мер при утилизации.

Данный холодильник содержит неболь-

Проследите, чтобы трубки контура охлаж-

шое количество хладагента R 600а, кото-

дения в Вашем холодильнике не были по-

рый имеет очень хорошие свойства с точ-

вреждены до отправки его на утилизацию.

ки зрения охраны окружающей среды,

однако при этом представляет собой го-

Рекомендации

рючий газ. При транспортировке и уста-

по утилизации упаковки

новке холодильника следует позаботить-

ся о том, чтобы не были повреждены

Внимание!

трубки контура охлаждения. В случае

Упаковочный материал – это не иг

утечки хладагент может вызвать раздра-

рушка для детей! Играя с упаковочны

жение глаз или воспламениться.

ми коробками и пластиковыми плен

ками, они могут в них завернуться и

В случае появления утечки хладагента:

задохнуться!

– Не допускайте открытого пламени или

От повреждений при транспортировке

искрения вблизи холодильника.

Ваш новый холодильник был защищен

– Отсоедините вилку электропитания

упаковкой. Все использованные упако-

холодильника от сетевой розетки и хо-

вочные материалы безвредны для окру-

рошо проветрите в течение несколь-

жающей среды и после утилизации могут

ких минут помещение, в котором рас-

использоваться повторно.

полагается холодильник.

Внесите свой вклад в защиту окружаю-

щей среды правильной утилизацией упа-

ковочных материалов.

2

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Чем больше хладагента в холодильнике,

На что следует обратить внимание

тем больше должен быть объем помеще-

при эксплуатации холодильника

ния, в котором устанавливается холо-

z Воздух с задней стороны прибора на-

дильник. Если возникает утечка в поме-

гревается. Этот нагретый воздух дол-

щении слишком малого объема, может

жен иметь возможность свободно

образоваться легковоспламеняющаяся

удаляться. В противном случае холо-

смесь газа с воздухом.

дильник вынужден будет работать в

Помещение должно иметь минимальный

интенсивном режиме, что приведет к

3

объем, исходя из расчета 1 м

на 8 г хла-

неоправданно повышенному потреб-

дагента. Количество хладагента в Вашем

лению электроэнергии. Поэтому ни-

холодильнике указано на табличке с тех-

когда не закрывайте и не блокируйте

ническими характеристиками, располо-

вентиляционные отверстия.

женной внутри холодильника.

z Ремонтные работы имеют право про-

изводить только квалифицированные

При поражении глаз вследствие

специалисты. Из-за неправильно про-

утечки хладагента:

веденных ремонтных работ может

– Промойте глаза и вызовите врача.

возникнуть значительная опасность

для пользователя.

z В следующих случаях необходимо вы-

таскивать вилку из сетевой розетки

z Не используйте цокольную часть, выд-

или выключать предохранитель:

вижные боксы, дверь холодильника и

т.д. в качестве подножки или опоры.

– Размораживание.

– Чистка.

z Крепкие алкогольные напитки должны

храниться в холодильнике только в

При вытаскивании вилки из розетки

вертикальном положении в плотно

тяните за вилку, а не за шнур.

закрытых бутылках.

z Не используйте электрические прибо-

z Если на холодильнике есть замок,

ры внутри холодильника (например,

держите ключ подальше от детей!

нагреватель, мороженицу и т.д.).

z Не допускайте загрязнения пласт-

z Никогда не храните в холодильнике

массовых деталей или уплотнения

изделия, которые содержат горючие

дверцы холодильника маслом или

газы-вытеснители (например, аэро-

жиром, иначе пластмассовые детали

золи), или взрывчатые вещества –

или уплотнение двери могут стать по-

опасность взрыва!

ристыми.

z Не разрешайте детям играть с холо-

дильником!

z Никогда не используйте устройства

для чистки струей пара при размора-

живании и чистке холодильника. При

соприкосновении с деталями холо-

дильника, находящимися под током,

пар может привести к короткому за-

мыканию или к поражению электри-

ческим током.

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

3

Общие правила

Холодильник предназначен для:

Ваш новый

z охлаждения продуктов питания.

холодильник

Данный холодильник предназначен ис-

ключительно для использования в до-

Откройте, пожалуйста, стр. 14-16 с иллю-

машнем хозяйстве.

страциями.

Холодильник соответствует директивам

Эта инструкция относится к нескольким

ЕС по защите от радиопомех 89/336/ЕЕС.

моделям. На рисунках возможны отличия.

Система циркуляции хладагента, исполь-

зуемая в холодильнике, прошла провер-

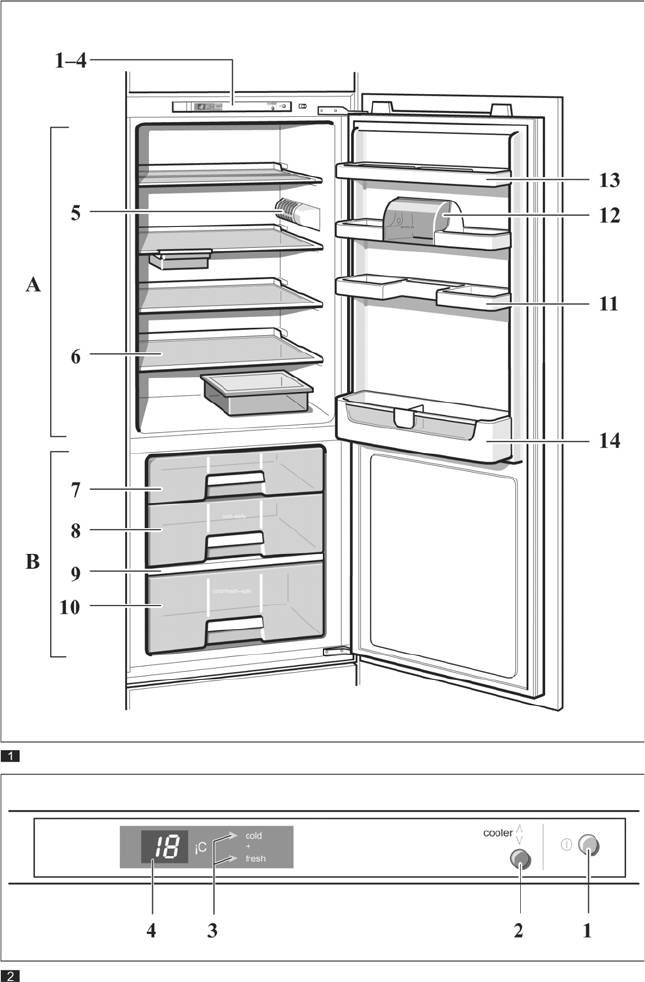

Пример оснащения

ку на герметичность.

Рис.

À

Данный холодильник соответствует дей-

14 Панель управления

ствующим директивам по безопасности

для электроприборов (ЕХI 60335/2/24).

5 Внутреннее освещение

6 Полки в холодильном отделении

7 Верхний выдвижной бокс

8 Средний выдвижной бокс

9 Фильтр влажности

10 Выдвижной бокс с высокой

влажностью

11 Полка для тюбиков и небольших

банок

12 Отделение для масла и сыра

13 Полка для яиц

14 Полка для больших бутылок

А Холодильное отделение

(от +3 до +8°С)

В Зона свежести

(около 0°С)

4

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Панель управления

Температура

Рис.

окружающей среды

Á

1 Главный выключатель «вкл/выкл»

Климатический класс холодильника ука-

Главный выключатель используется

зан на его типовой табличке и показыва-

для включения и выключения всего

ет, в каком диапазоне комнатных темпе-

холодильника.

ратур может работать данный прибор.

(Типовая табличка находится внутри хо-

2 Кнопка установки температуры

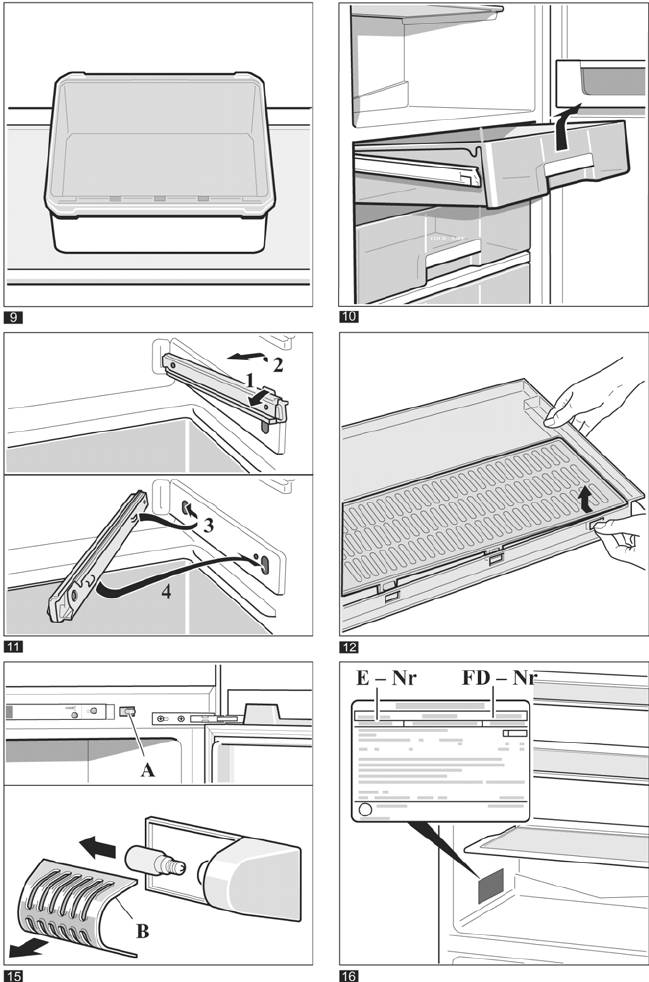

лодильника внизу слева, рис.

Ï

.)

в холодильном отделении

Температура в холодильном отделе-

Климатический Допустимая

нии может быть выбрана в интервале

класс температура

от +3 до +8°С.

окружающей среды

Нажмите кнопку 2.

SN от +10 до 32

°

С

Выбранная температура отображает-

N от +16 до 32

°

С

ся на индикаторе 4 в течение 5 секунд.

ST от +18 до 38

°

С

Нажимайте кнопку повторно или удер-

живайте ее нажатой до появления на

T от +18 до 43

°

С

индикаторе требуемой температуры.

(Последовательно отображается тем-

Если температура падает ниже допусти-

пература от +8 до +3°С. После темпе-

мой температуры окружающей среды, в

ратуры +3°С опять на индикаторе по-

зоне свежести температура может повы-

является температура +8°С.)

ситься.

3 Индикатор «cold+fresh»

Примечание:

Светится, когда включен главный вык-

При температуре окружающей среды

лючатель.

ниже 20°С внутреннее освещение при

прикрытой двери холодильника (или при

4 Индикатор температуры

нажатом переключателе освещения) мо-

в холодильном отделении

жет гореть с меньшей яркостью. Это обус-

(имеет две функции)

ловлено техническими причинами и не

а) Фактическая температура

должно Вас беспокоить.

в холодильном отделении

Отображается фактическая темпера-

Вентиляция

тура в холодильном отделении без на-

Холодильник должен быть установлен та-

жатия на какую-либо кнопку.

ким образом, чтобы теплый воздух у зад-

Под индицируемой температурой по-

ней стенки холодильника мог удаляться.

нимается усредненная за холодиль-

Если отвод воздуха затруднен, холодиль-

ный цикл температура холодильного

ный агрегат должен работать с более вы-

отделения.

сокой производительностью, в результа-

b) Установленная температура

те чего возрастает потребление электро-

холодильного отделения

энергии. Поэтому никогда не закрывайте

При нажатии на кнопку 2 в течение

вентиляционные решетки!

пяти секунд отображается установ-

ленная температура в холодильном

отделении. После этого опять ото-

бражается фактическая температура

в холодильном отделении.

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

5

Подключение

Включение

холодильника

холодильника

После установки холодильника подожди-

Рис.

Á

те полчаса, прежде чем вводить его в эк-

z Нажмите главный выключатель 1.

сплуатацию. Во время транспортировки

содержащееся в компрессоре масло мог-

На индикаторе 4 появится температу-

ло переместиться в систему охлаждения.

ра внутри холодильной камеры.

Горит индикатор 3 «cold+fresh».

Перед первым вводом в эксплуатацию

Когда открывается дверь, включается

холодильник внутри следует почистить

внутреннее освещение.

(см. раздел «Чистка»).

Розетка, через которую холодильник под-

Установка температуры

ключается к электросети, должна быть

z Установите температуру

легко доступна. Прибор следует подклю-

в холодильном отделении

чать к сети переменного напряжения 220-

(от +3 до +8

°С).

°°

°°

240 В/50 Гц через установленную в соот-

ветствии с действующими предписания-

На заводе-изготовителе установлена

ми заземленную розетку. Розетка долж-

температура +8°С.

на быть защищена предохранителем 10 А

Чтобы изменить эту температуру, на-

или выше.

жмите кнопку 2 и удерживайте ее на-

жатой в течение по меньшей мере од-

Если холодильник должен эксплуати

ной секунды. Выбранная температура

роваться в неевропейской стране,

в течение примерно пяти секунд ото-

убедитесь, что напряжение питания и

бражается на индикаторе 4. Нажимай-

вид тока на табличке с техническими

те кнопку повторно или удерживайте

характеристиками совпадают с пара

ее нажатой до появления на индика-

метрами Вашей сети электропитания.

торе требуемой температуры. (После-

Типовая табличка находится в холо

довательно отображается температу-

дильном отделении слева внизу.

ра от +8 до +3°С. После температуры

Кабель для подключения холодильни

+3°С опять на индикаторе появляется

ка к сети разрешается заменять толь

температура +8°С.)

ко квалифицированным специалис

Мы рекомендуем установить темпе-

там.

ратуру +4°С.

Чувствительные продукты не должны

Предупреждение!

храниться при температуре выше

Ни в коем случае не подключайте хо

+4°С.

лодильник к электронным «энергоэко

Температуру в зоне свежести (рис.

номичным вилкам» (например,

Ecoboy, Sava Plug и др.) и инверторам,

À

/В) менять нельзя. Эта темпера

тура регулируется автоматически.

которые преобразуют постоянное на

пряжение в переменное напряжение

Температура в зоне свежести под

230 В (например, солнечные батареи,

держивается на уровне около 0

°°

°°

°С.

судовые электрические установки).

6

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Указания по эксплуатации

Полезный объем

Во время работы холодильника на задней

Без внутреннего оснащения полезный

панели холодильной камеры и зоны све-

объем холодильника по действующим

жести появляются конденсат или иней.

стандартам составляет:

Это нормальное явление.

для всего холодильника:

Не требуется вытирать конденсат или

KIF 20../KI 20F.. 138 л

иней. Задняя панель размораживается

KIF 24../KI 24F.. 160 л

автоматически. Конденсат стекает по

KIF 26../KI 26F.. 177 л

дренажному каналу (рис.

Â

) к холодиль-

ной машине, где испаряется.

для морозильного отделения:

KIF 24../KI 24F.. 17 л

С внутренним оснащением полезный

объем холодильника составляет:

Выключение

для всего холодильника:

и отсоединение

KIF 20../KI 20F.. 134 л

холодильника

KIF 24../KI 24F.. 155 л

KIF 26../KI 26F.. 173 л

Выключение холодильника

для морозильного отделения:

Нажмите кнопку главного выключателя

KIF 24../KI 24F.. 17 л

(рис.

Á

/1).

Холодильная машина и внутреннее осве-

щение выключаются.

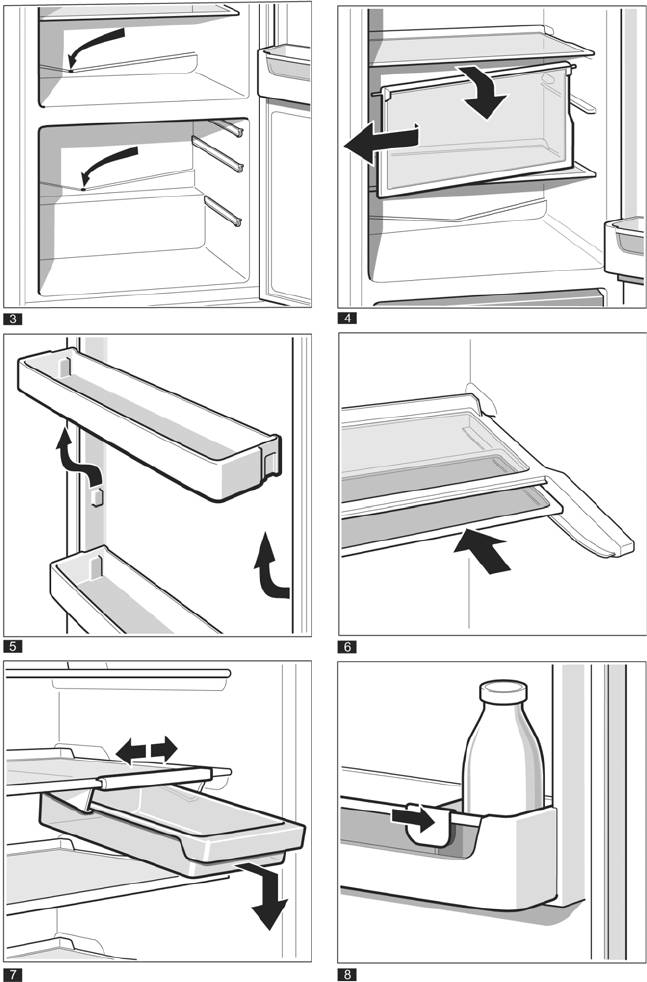

Пример оснащения

(не для всех моделей)

Отсоединение

Полка с изменяемой конфигурацией

холодильника

Рис.

Å

Если Вы не будете пользоваться холодиль-

Переднюю половину полки с изменяемой

ником в течение длительного времени:

конфигурацией можно задвинуть назад.

1. Выньте вилку из розетки.

Таким образом можно освободить место

2. Разморозьте и почистите холодиль-

на полке снизу (например, для установки

ник.

высоких банок, бутылок).

3. Оставьте дверь холодильника откры-

Выдвижной бокс

той.

для мелких предметов

Рис.

Æ

Выдвижной бокс можно извлечь, чтобы

уложить в него и взять из него продукты.

Изменяемое осна

Поднимите выдвижной бокс и вытяните

его. Держатель выдвижного бокса можно

щение холодильного

регулировать.

отделения

Фиксатор бутылок

Рис.

При необходимости Вы можете изменить

Ç

положение полок в холодильном отделе-

Фиксатор бутылок предотвращает паде-

нии и на внутренней стороны двери: выд-

ние бутылок, когда открывается и закры-

виньте полку вперед, опустите ее вниз и

вается дверь холодильника.

выньте с боковых сторон (рис.

Ã

).

Дверную полку приподнимите и выньте

(рис.

Ä

).

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

7

Контейнер для колбасы и сыра

Рис.

È

Холодильное

Крышку контейнера для колбасы и сыра

можно перевернуть; это позволяет зак-

отделение

рывать герметично продукты в контейне-

ре или хранить их в контейнере с венти-

Температура может быть выбрана в ин-

ляцией.

тервале от +3 до +8°С. Мы рекомендуем

устанавливать температуру +4°С.

Использование различных

Использование

температурных зон

холодильного отделения

Благодаря циркуляции воздуха в холо-

дильном отделении создаются различные

Для хранения тортов и пирожных, готовых

температурные зоны.

блюд, полуфабрикатов, сгущеного моло-

ка, твердого сыра, фруктов и овощей, чув-

z Самая холодная зона находится у зад-

ствительных к холоду: тропических фрук-

ней стенки и прямо над нижней пол-

тов, например, мандаринов, бананов,

кой.

ананасов, дынь, авокадо, папайи, бакла-

z Самая теплая зона находится в самом

жанов, дозревающих фруктов, помидо-

верху на двери.

ров, огурцов, зеленых помидоров и кар-

Указание. Храните такие продукты, как

тофеля.

сыр и масло, в самой теплой зоне. Тог-

да сыр сохранит свой аромат, а масло

будет легко намазывать.

Мы рекомендуем размещать

Зона свежести

продукты следующим образом:

z На полках в холодильном отделе

Температура в зоне свежести постоянно

нии: торты и пирожные, готовые блю-

поддерживается на уровне около 0°С.

да, фрукты и овощи, которые чувстви-

Низкая температура и высокая влажность

тельны к холоду.

(в боксе с высокой влажностью) обеспе-

чивают оптимальные условия для сохра-

z В зоне свежести: молочные продук-

нения свежих продуктов. Продукты могут

ты, мясо и колбасу.

сохраняться в зоне свежести в свежем со-

z В выдвижном боксе с высокой

стоянии в два раза дольше, чем обычно.

влажностью: овощи, салат, фрукты.

z На двери (сверху вниз): масло, сыр,

Выдвижной бокс

яйца, тюбики, небольшие бутылки,

с высокой влажностью

большие бутылки, молоко, сок в ко-

Бокс с высокой влажностью (рис. 1/

É

)

робках.

закрывается специальным фильтром, ко-

торый позволяет выходить воздуху, но не

позволяет выходить влаге. В результате

этого в выдвижном боксе можно обеспе-

чить атмосферу с влажностью до 90% в

зависимости от сохраняемых в нем про-

дуктов. Здесь создаются идеальные усло-

вия для хранения таких продуктов, как са-

лат, овощи, фрукты, грибы и зелень.

Другие продукты, например, рыба, мо-

репродукты, мясо, колбаса и сыр, также

могут храниться в выдвижном боксе с вы-

сокой влажностью.

8

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

15

16

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

ИНСТРУКЦИЯ ПО МОНТАЖУ

Перед чтением настоящей инструкции по монтажу,

пожалуйста, откройте страницы 22-28 с иллюстра-

циями.

Место для установки

Для размещения холодильника следует выбрать су-

хое место с хорошей вентиляцией. На холодильник

не должны падать прямые лучи солнечного света,

его нельзя также располагать вблизи источника теп-

ла (например, вблизи кухонной плиты, отопитель-

ной батареи и т.д.). Если потребуется, между холо-

дильником и этим источником тепла следует уста-

навливать теплоизоляционную панель.

Предостережение! Данный прибор содержит

хладагент R 600а (изобутан), который имеет

очень хорошие свойства с точки зрения охраны

окружающей среды, однако при этом представ

ляет собой горючий газ. При транспортировке

и установке прибора следует позаботиться о

том, чтобы не были повреждены трубки конту

ра охлаждения.

В случае утечки хладагент может вызвать раз

дражение глаз и воспламениться.

Чем больше хладагента в холодильнике, тем

больше должен быть объем помещения, в ко

тором устанавливается прибор. Если возника

ет утечка в помещении слишком малого объе

ма, может образоваться легковоспламеняюща

яся смесь газа с воздухом.

Помещение должно иметь минимальный объем,

3

исходя из расчета 1 м

на 8 г хладагента. Коли

чество хладагента в Вашем холодильнике ука

зано на табличке с техническими характеристи

ками, расположенной внутри прибора.

В случае появления утечки:

– Не допускайте открытого пламени или ис

крения вблизи холодильника.

– Отключите прибор и хорошо проветрите в

течение нескольких минут помещение, в ко

тором он располагается.

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

17

ИНСТРУКЦИЯ ПО МОНТАЖУ

Перенавешивание

Если перенавешивать дверь не требуется, присту-

дверей

пайте к чтению следующего раздела «Установка хо-

лодильника».

Дверь холодильника

Отверните петли (1), (2) и снимите заглушки (3).

(рис. 1)

Переставьте детали по диагонали.

Вставьте входящие в комплект поставки заглушки (4).

Переставьте местами крышки (5) и (6).

Дверь морозильного

(Только для холодильников с четырьмя звездочками).

отделения (рис. 2)

 Отверните замочный крюк (1) и нижний подшип-

ник двери (2). Извлеките дверь из верхнего под-

шипника (3). По метке проделайте резьбовое от-

верстие «А» винтом (2).

 На двери снимите верхнюю опорную цапфу под-

шипника (4), снимите нижний опорный болт под-

шипника (5), переставьте дверной подшипник (6)

на верхнюю сторону и закрепите его с помощью

опорного болта подшипника (7). Вставьте опор-

ную цапфу подшипника (8) с нижней стороны.

 Переверните дверь и присоедините к корпусу с

опорной цапфой (9), приверните дверной под-

шипник (10). Приверните замочный крюк (11).

Закройте отверстие для крепления напротив

нижнего подшипника двери с помощью входя-

щей в комплект поставки заглушки (12).

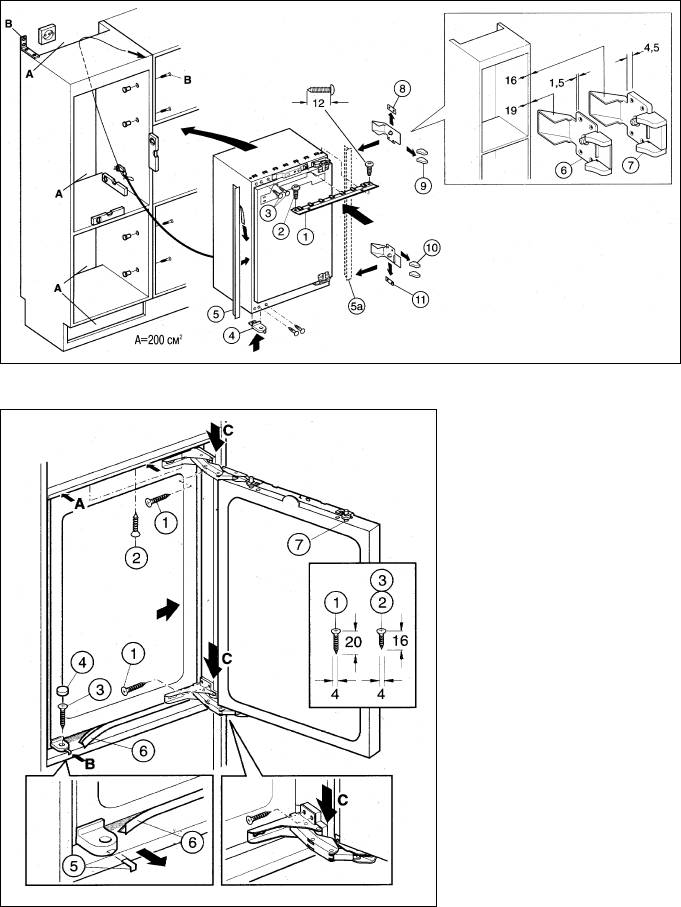

Установка

Требуемые элементы крепления входят в комплект

холодильника

поставки.

 Важное замечание. При встраивании прибора

в комнатную перегородку, закройте заднюю сто-

рону ниши в зоне прибора.

 Перед установкой прибора убедитесь, что в осно-

вании высокого шкафа имеется вентиляционное

отверстие с поперечным сечением площадью 200

2

см

, и что сзади высокого шкафа обеспечен вен-

тиляционный ствол (рис. 3/А), особенно, если но-

вый прибор устанавливается вместо старого, ко-

торый имел переднюю вентиляцию, или если вы-

сокий шкаф доходит до потолка. Если высокий

шкаф не дает возможность обеспечить правиль-

ную вентиляцию, измените его конструкцию соот-

ветствующим образом.

Если прибор выйдет из строя изза непра

вильной вентиляции, гарантийные обяза

тельства будут недействительны.

18

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

ИНСТРУКЦИЯ ПО МОНТАЖУ

 Осторожно выровняйте высокий шкаф и пере-

днюю панель по уровню. Проверьте, нет ли ис-

кривления высокого шкафа, приложив к нему пе-

реднюю панель. Не вставляйте прибор перед

этой процедурой. Передняя панель должна при-

легать по всем углам к высокому шкафу. Прикре-

пите высокий шкаф винтами к соседнему шка-

фу или к стене (рис. 3/В).

 Вставьте верхнюю стопорную планку (рис. 3/1)

в металлические скобы на корпусе прибора и

закрепите винтами (рис. 3/2). Установите на

корпус прибора входящие в комплект поставки

заглушки (рис. 3/3) и элемент крепления к нише

(рис. 3/4). Приклейте длинную профильную

планку (рис. 3/5) к корпусу прибора со стороны

открывания двери.

 Если боковые стенки ниши имеют толщину 19 мм,

установите на петли прокладки толщиной 1,5 мм

(рис 3/6). Если боковые стенки ниши имеют тол-

щину 16 мм, установите на петли прокладки тол-

щиной 4,5 мм (рис. 3/7). Отломайте выламыва-

емые части (рис. 3/8 и 3/9) на прокладках для

верхней петли. Отломайте выламываемые части

(рис. 3/10 и 3/11) на прокладках для нижней

петли.

 Привяжите веревку к сетевому кабелю, что

бы облегчить соединение, когда прибор бу

дет установлен. При установке в высокий

шкаф не повредите сетевой кабель.

 Вставьте прибор в высокий шкаф таким образом,

чтобы верхняя стопорная планка (рис. 4/А), и сто-

поры на элементе крепления к нише (рис. 4/В)

уперлись в передний край ниши.

 На стороне петли нажмите на прибор, он должен

войти в шкаф настолько, чтобы передний край

прокладки петли (рис. 4/С) был заподлицо с пе-

редним краем ниши.

 Приверните прибор к нише сбоку (рис. 4/1),

сверху (рис. 4/2) и снизу (рис. 4/3). Вставьте

колпачок (рис. 4/4).

 Отрежьте стопор (рис. 4/5), установите про-

фильную планку (рис. 4/6) (если она входит в

комплект поставки) в нижний зазор.

 Отверните с двери юстировочную планку

(рис. 4/7).

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

19

ИНСТРУКЦИЯ ПО МОНТАЖУ

Присоединение

Перед присоединением передней панели к прибо-

передней панели

ру загрузите на дверные полки примерно 5 кг (на-

пример, бутылки). Снимите с передней панели все

амортизирующие прокладки, если они имеются.

 Установите переднюю панель (рис. 5/А) запод-

лицо с расположенной сверху смежной передней

панелью и отмаркируйте верхний край двери при-

бора на передней панели (рис. 5/В). Отметьте

середину передней панели (рис. 5/С).

 Совместите юстировочную планку (рис. 6/1) с

карандашными метками (рис. 6/В и 6/С) на пе-

редней панели и привинтите ее (если поверх-

ность твердая, просверлите отверстия для креп-

ления глубиной 12 мм сверлом диаметром 2 мм).

 Отверните регулировочные винты (рис. 6/2)

примерно на 5,5 мм.

 Навесьте переднюю панель (рис. 6/3) с при-

крепленной юстировочной планкой на дверь

прибора. Приверните винты (рис. 6/4) вручную.

Выравнивание передней

(Детальные изображения «х» и «у».)

панели (рис. 7)

Переднюю панель можно выровнять в трех направ-

лениях (А, В, С) с помощью регулировочных винтов

7/1. (Предварительно ослабьте винты 7/2.)

Крепление передней

Затяните винты (рис. 7/2). (Детальное изображе-

панели

ние «у».) Используя входящий в комплект поставки

стальной гвоздь (рис. 7/3), проделайте отверстия

для крепления скобы с нижней стороны в двери при-

бора (по меткам). Приверните скобу (рис. 7/4).

Приверните нижнюю часть двери прибора к пере-

дней панели (рис. 7/5).

Нажмите на колпачки (рис. 7/6 и 7/7), чтобы они

наделись на юстировочную планку.

Установите крышки (рис. 7/8) на петли.

Что делать, ... ... если передняя панель слабая или разделена,

в случае больших моделей (высота аппарата 1021 мм

и более) в середине двери прибора (±40 мм) могут

быть прикреплены входящие в комплект поставки

скобы (рис. 8/1). Установите скобы на двери прибо-

ра, отмаркируйте отверстия и пробейте отверстия

для крепления с помощью входящего в комплект по-

ставки стального гвоздя (рис. 8/2). Приверните ско-

бы и наденьте колпачки (рис. 8/3).

20

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

ИНСТРУКЦИЯ ПО МОНТАЖУ

... если винты не могут быть вставлены с ниж

ней стороны двери из-за отделки и т.д., заглушки

(рис. 9/1) можно извлечь из двери прибора, и при-

винчивающиеся скобы (рис. 9/2) могут быть сме-

щены в боковую сторону к раме передней панели.

Входящие в комплект поставки крышки (рис. 9/3)

наденьте на скобы.

... если на передней панели не просверлено

предварительно никаких отверстий, они могут

быть просверлены в соответствии с размерным чер-

тежом для просверливания отверстий в передней

панели.

Электропитание Розетка должна располагаться в доступном месте,

предпочтительно над шкафом. Не эксплуатируйте

прибор, пока не будет установлена розетка. Не по-

вредите сетевой кабель при установке прибора в

шкаф. Прибор подключается к сети напряжения пе-

ременного тока 220-240 В/50 Гц, причем заземлен-

ная розетка для подключения должна быть установ-

лена с соблюдением соответствующих правил.

Электрическое подключение должно быть защище-

но предохранителем, рассчитанным на ток не ме-

нее чем 10 А.

Если прибор должен эксплуатироваться в неевро

пейской стране, убедитесь, что напряжение пита-

ния и вид тока на табличке с техническими характе-

ристиками совпадают с параметрами в Вашей сети

электропитания. Соответствующую информацию

можно найти на табличке с техническими характе-

ристиками с левой стороны внутри прибора.

Замену сетевого кабеля должен осуществлять

только квалифицированный электромонтер.

Размеры для установки

Размерный чертеж для

Рис. 10, 11

просверливания отверстий

в передней панели

= зона установки розетки

Вентиляция Для прибора должны быть обеспечены вентиляци-

онное отверстие в основании и вентиляционный

ствол с задней стороны высокого шкафа.

Минимальное поперечное сечение вентиляци

онного отверстия в основании и с задней сторо

2

ны шкафа составляет 200 см

.

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

21

Рис. 1

Рис. 2

22

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Рис. 3

Рис. 4

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

23

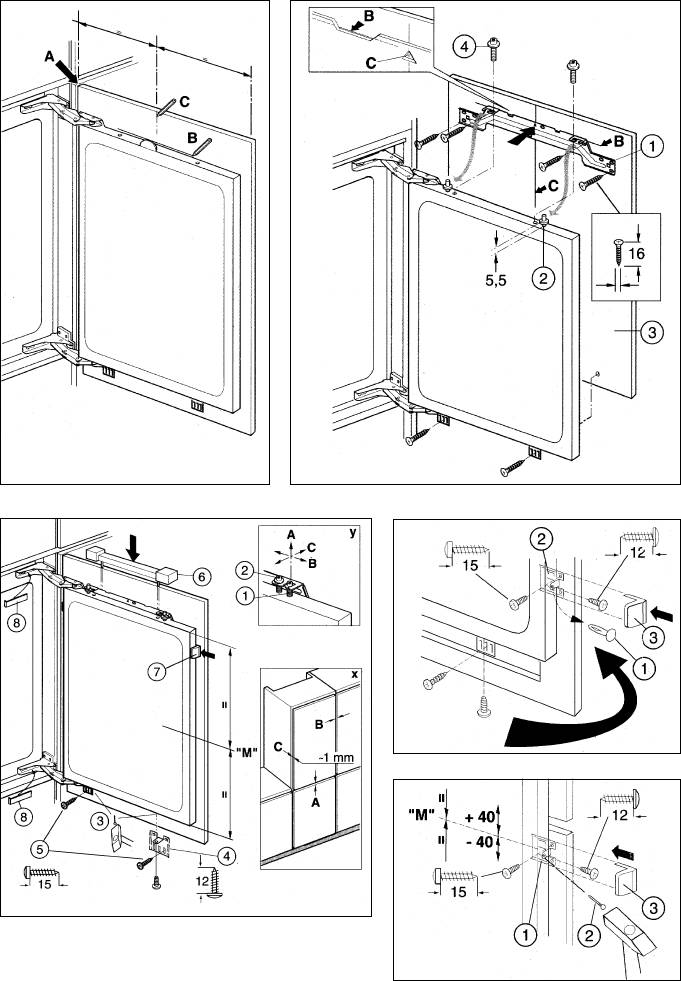

Рис. 5 Рис. 6

Рис. 8

Рис. 7

Рис. 9

24

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
