Bosch DHI 665V: инструкция

Раздел: Бытовая, кухонная техника, электроника и оборудование

Тип: Вытяжка

Характеристики, спецификации

Технические характеристики:
Цвет:
Серебристый
Материал:
Металл
Тип управления:
Электронное
Потребляемая мощность, Вт:
240
Вентилятор:
Есть
Количество скоростей вентилятора:
3
Уровень шума, дБ:
59
Выдвижной экран:
Есть, Выдвижной экран длиной 15,5 см оснащен дополнительным жировым фильтром
Дисплей:
Есть, Односимвольный дисплей, отображающий уровень мощности вентилятора
Таймер:
0
Освещение:
Есть, Галогеновые лампы 2 х 20 Вт
Функции:
Режим отвода воздуха:
Есть
Режим рециркуляции воздуха:
Есть
Дополнительные параметры:
Жировой фильтр:
Есть, Два съемных металлических жировых фильтра
Особенности:
Дополнительная, интенсивная скорость работы вентилятора позволяет вытяжке некоторое время работать с производительностью 650 м^3/ч
Габариты:
Размеры, см:
39 x 59.7 x 29.3 см
Минимальные размеры для встраивания, см:
43.5 x 60 x 27 см
Упаковка:
Размер упаковки (ВхШхД), см:
63 x 49 x 34 см, вес 14.7 кг
Ссылка на сайт производителя:
http://www.bosch.com/
Информация о производителе:
Производитель:
The Robert Bosch Corporation
Страна производства:
Германия

Инструкция к Вытяжке Bosch DHI 665V

B

RUS

Инструкция по эксплуатации

RUS

Инструкция по эксплуатации

Напечатано в России / октябрь 2006 / 500 / GM2491

DHI 665V

DHI 685S

b

901505

Инструкция по эксплуатации

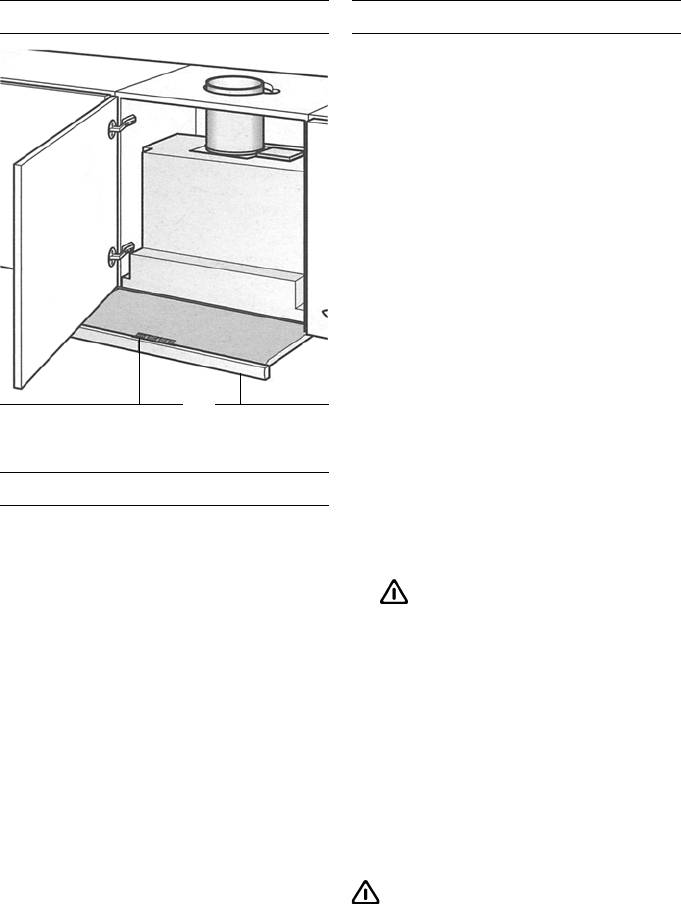

Описание вытяжки

Режимы работы

Это можно обеспечить, если воздух при сго

рании топлива будет выводиться из помеще

ния через незакрытые отверстия, например,

через двери, окна, настенные вентиляцион

ные шкафы или с помощью технических мер,

обеспечивающих блокировку других уст

ройств при работе одного устройства и т.д.

При подаче воздуха в недостаточном

объеме возникает опасность отравления

газообразными продуктами сгорания,

которые всасываются обратно в комнату.

Применение только настенного вентиляци

онного шкафа не гарантирует, что предель

ное значение пониженного давления возду

ха не будет превышено.

Примечание. При оценке давления воздуха

следует учитывать всю систему вентиляции,

которая имеется в здании. Однако это пра

вило не применяется при использовании

оборудования для приготовления пищи, на

Переключатель

Выдвижной

пример, варочных панелей и газовых плит.

освещения/вентилятора

блок фильтров

Если вытяжка используется в режиме цир

куляции воздуха – с угольным фильтром –

эксплуатация возможна без какихлибо ог

Режимы работы

раничений.

Режим циркуляции воздуха:

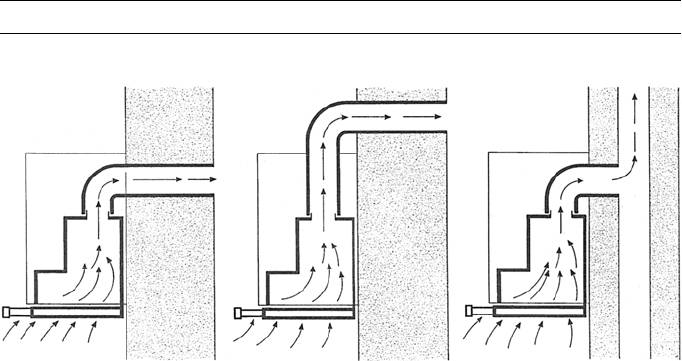

Режим отвода воздуха:

Этот режим требует установки угольно

Вентилятор вытяжки всасывает кухон

го фильтра (см. раздел «Фильтры и их

ные испарения и удаляет их за пределы

техническое обслуживание»).

помещения через жиропоглощающий

Полный комплект для монтажа и

фильтр.

фильтры для замены можно приобрести

Жиропоглощающий фильтр поглощает

в специализированном магазине.

частицы жира, которые содержатся в ку

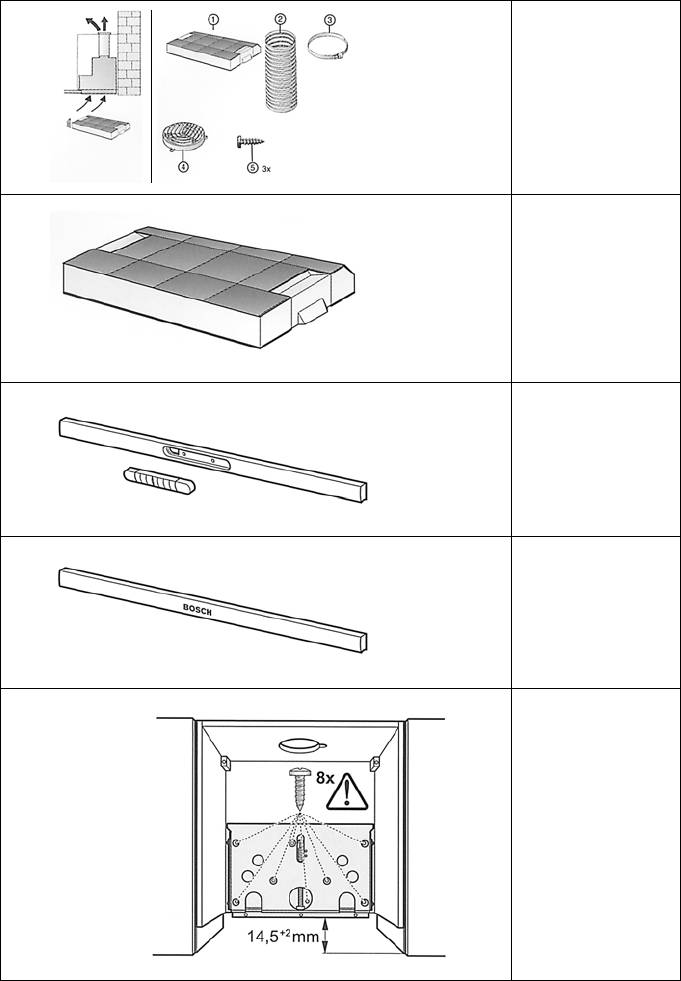

Соответствующие номера принадлеж

хонных испарениях.

ностей можно найти в конце настоящей

Кухня в значительной степени освобож

инструкции по эксплуатации.

дается от жиров и запахов.

Вентилятор вытяжки всасывает кухон

Если вытяжка в режиме отвода воздуха

ные испарения, которые очищаются в

работает одновременно с отопительным

жиропоглощающем фильтре и угольном

оборудованием, которое пользуется вы$

фильтре. После этого очищенный воздух

тяжными трубами (например, отопитель

возвращается на кухню.

ные системы, проточные водонагреватели

Жиропоглощающий фильтр поглощает

или котлы, которые работают на газе, жид

частицы жира, которые могут содер

ком или твердом топливе), необходимо

жаться в кухонных испарениях.

обеспечить подачу воздуха в объеме,

Угольный фильтр удаляет пахучие веще

достаточном для сгорания топлива.

ства.

По соображениям безопасности требуется,

чтобы в помещении, где установлено отопи

Без установленного угольного фильтра

тельное или нагревательное оборудование

пахучие вещества кухонных испарений не

с открытым огнем, давление воздуха по

связываются.

сравнению с атмосферным было понижено

не более чем на 4 Па (0,04 мбар).

1

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Перед первым использованием вытяжки

Важные указания:

Перед первым использованием новой

Эта инструкция по эксплуатации отно

вытяжки внимательно прочтите инструк

сится к нескольким моделям вытяжки.

цию по эксплуатации. Она содержит

Возможно, что описанные в ней отдель

важную информацию по Вашей безопас

ные детали оснащения отсутствуют в

ности, а также по эксплуатации вытяжки

Вашей вытяжке.

и уходу за ней.

Эта вытяжка соответствует действую

Сохраните инструкцию по эксплуатации

щим правилам техники безопасности.

и монтажу для возможой передачи пос

ледующему владельцу.

Ремонт вытяжки должен выполняться

только квалифицированным персоналом.

Неправильно выполненный ремонт

вытяжки может привести к возникно$

вению серьезной опасности для

пользователя.

Если вытяжка повреждена, ее не следу

Не стерилизуйте продукты питания пла

ет вводить в эксплуатацию.

менем непосредственно под вытяжкой.

Опасность воспламенения жиропогло

Подключение и ввод в эксплуатацию

!

щающего фильтра.

вытяжки должен выполнять только квалифи

цированный специалист.

Эксплуатация вытяжки над очагом, в

котором сгорает твердое топливо (уголь,

Из соображений безопасности замена

дерево и т.д.), разрешается только в огра

поврежденных соединительных проводов

ниченных случаях (см. инструкцию по мон

вытяжки должна осуществляться изготови

тажу).

телем, или его Сервисной службой, или дру

гими квалифицированными специалистами.

Газовые варочные панели/

газовые плиты

Утилизацию упаковочного материала

следует проводить должным образом (см.

Всегда правильно эксплуатируйте газо

инструкцию по монтажу).

вые варочные панели.

Эксплуатируйте вытяжку только с уста

Важное замечание!

новленными лампами.

Пламя газовых конфорок всегда должно

быть закрыто посудой.

Неисправные лампы следует сразу же

Сильный нагрев пламенем газовых кон

заменять, чтобы предотвратить перегрузку

!

форок может повредить вытяжку.

оставшихся ламп.

Никогда не эксплуатируйте вытяжку без

установленного жиропоглощающего филь

тра.

Перегретые жир и масло легко воспла

меняются. Поэтому всегда следите за при

готовлением пищи с жиром или маслом, на

пример, в случае приготовления картофеля

фри.

2

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Управление вытяжкой

Самым эффективным способом удале

Включение ступеней мощности

ния кухонных испарений, образующихся при

вентилятора/ступени интенсивной

приготовлении пищи, является следующий

вентиляции:

способ:

1. Чтобы повысить ступень мощности вен

Включите вытяжку сразу же, как толь

тилятора или включить ступень интен

ко Вы начинаете готовить.

сивной вентиляции P, нажмите кнопку +.

Выключите вытяжку через несколько

Ступень интенсивной вентиляции со

минут после того, как Вы закончите го

ответствует максимальной мощнос

товить.

ти, которая может использоваться

Управление вентиляторами в данной

только в течение короткого времени.

вытяжке может осуществляться путем

Если ступень интенсивной вентиля

включения на нужную ступень мощнос

ции не отменяется вручную, через 10

ти вручную (ручной режим) или полнос

минут вентилятор автоматически пе

тью автоматически с помощью функции

реключится на ступень мощности 2.

автоматического управления в соответ

2. Чтобы выключить ступень интенсивной

ствии с необходимостью (автоматичес

вентиляции P или вернуться на ступень

кий режим).

мощности вентилятора 321 и выключить

вытяжку совсем, нажмите кнопку .

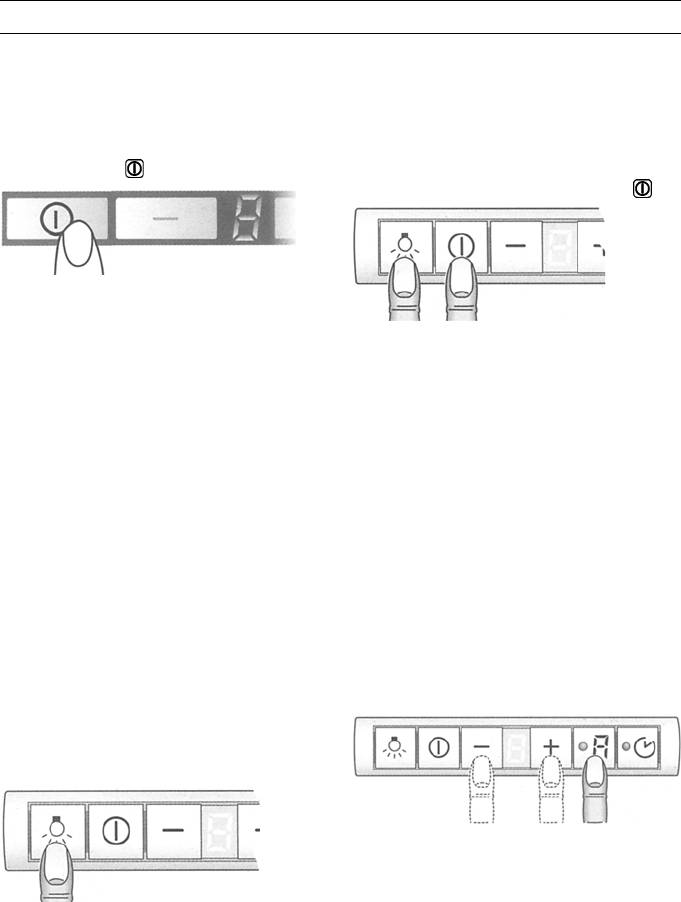

Ручной режим

Включение:

Нажмите кнопку или +.

Вентилятор начинает работать на ступе

ни мощности 2.

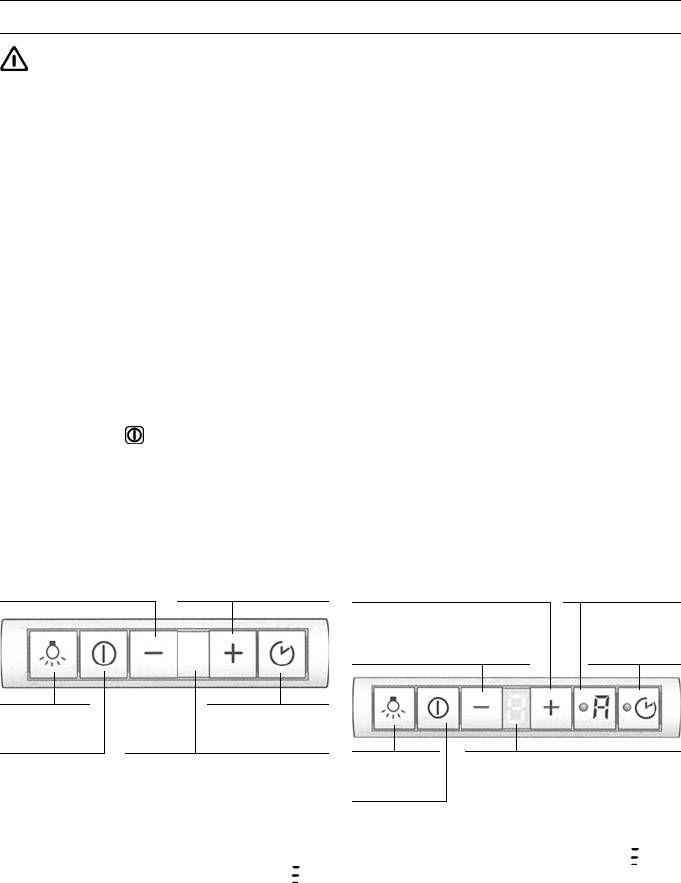

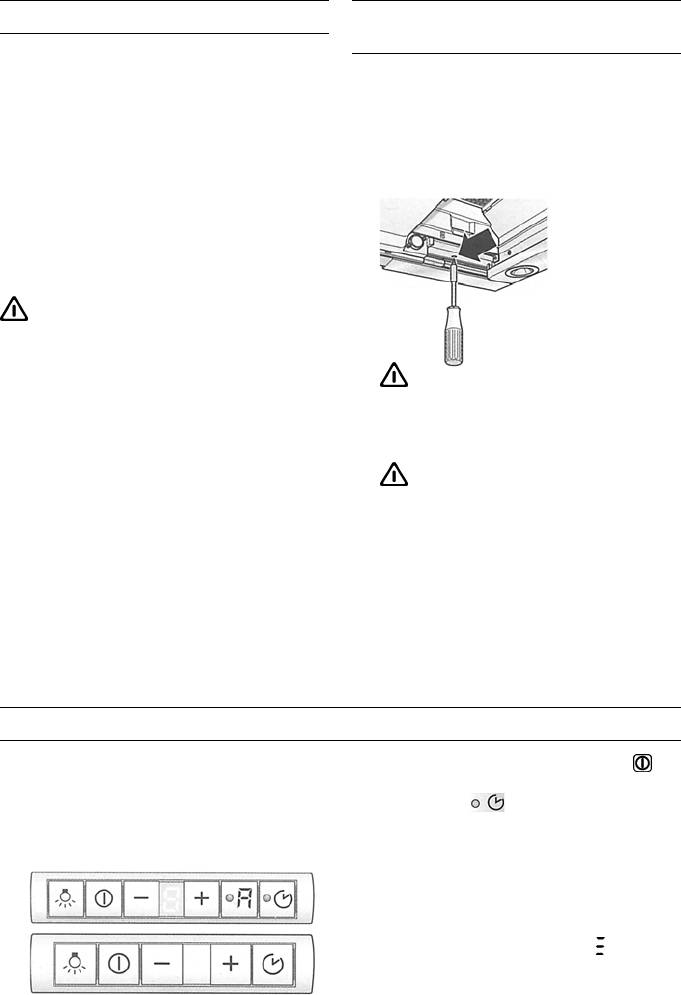

Вытяжка без автоматического режима: Вытяжка с автоматическим режимом

(ультразвуковой датчик):

Выключение венти

Включение венти

лятора, понижение

лятора, повышение

Включение вентилятора,

Автоматичес

ступени мощности

ступени мощности

повышение ступени

кий режим/

вентилятора

вентилятора

мощности вентилятора

ручной режим

Выключение вентилято

Вентиляция

ра, понижение ступени

с интерва

мощности вентилятора

лами

Вкл./выкл.

Вентиляция

освещения

с интервалами

Вкл./выкл.

Индикатор:

Вкл./выкл.

Индикатор:

вентилятора

освещения

ступень мощности

ступень мощности

вентилятора/ступень

вентилятора/ступень

Вкл./выкл.

интенсивной вентиля

интенсивной вентиляции

вентилятора

ции

насыщение жиропогло

насыщение жиропогло

щающего фильтра

щающего фильтра

насыщение угольного

насыщение угольного

фильтра C

фильтра C

Переключение

на автоматический режим:

Чтобы в любой момент переключиться с

ручного режима на автоматический ре

жим, нажмите кнопку A.

3

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Управление вытяжкой

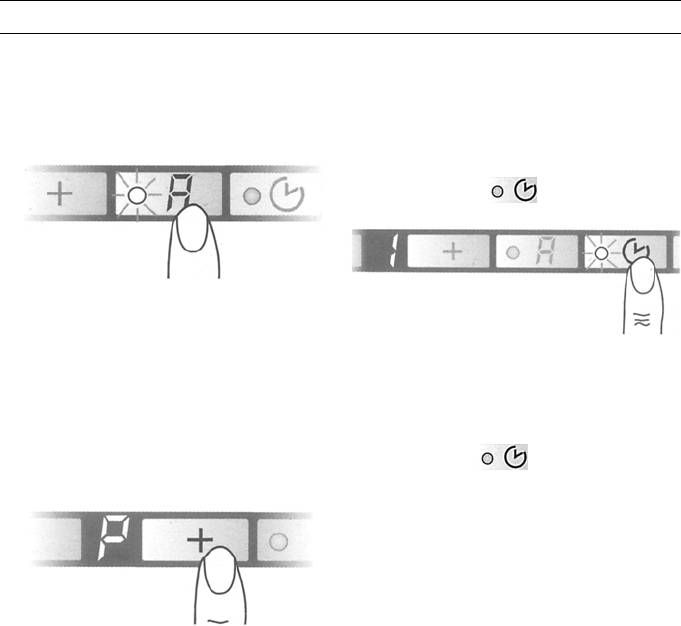

Автоматический режим

Режим включения с интервалами

Включение:

Используется для постоянной вентиля

Нажмите кнопку A.

ции кухни с часовыми интервалами на

самой низкой ступени мощности венти

Вентилятор работает по меньшей мере

лятора.

на ступени мощности 1.

Включение:

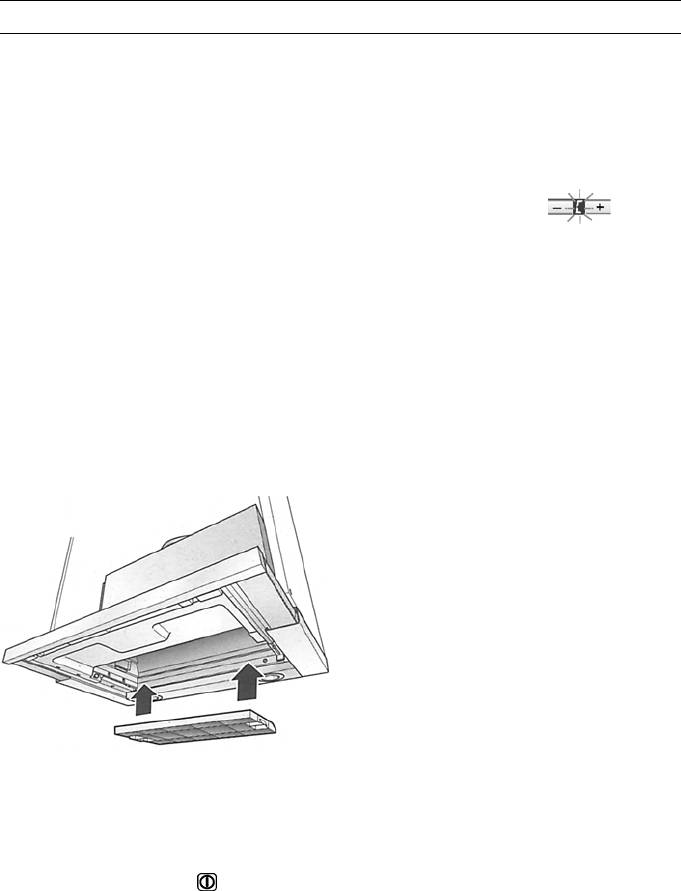

Нажмите кнопку и задвиньте блок

фильтров.

Ступени мощности вентилятора:

Если потребуется, оптимальная ступень

мощности вентилятора устанавливается

Теперь вентилятор работает в течение

автоматически с помощью датчика.

5 минут на ступени мощности 1, а затем

Автоматический режим работает на сту

на 55 минут выключается. Такой процесс

пенях мощности 13.

повторяется каждый час.

Выключение:

Ступень интенсивной вентиляции:

Нажмите кнопку .

1. Для включения ступени интенсивной

вентиляции P нажмите кнопку +.

Автоматический режим выключается.

Ступень интенсивной вентиляции со

ответствует максимальной мощнос

ти, которая может использоваться

только в течение короткого времени.

Если ступень интенсивной вентиля

ции не отключается вручную, через

10 минут вентилятор автоматически

переключится на оптимальную сту

пень мощности.

2. Чтобы выключить ступень интенсивной

вентиляции, нажмите кнопку .

Снова включается автоматический

режим.

Переключение на ручной режим:

Путем нажатия кнопки A Вы можете в

любой момент переключиться с автома

тического режима на ручной режим.

4

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Управление вытяжкой

Выключение:

Специальные функции

В ручном и автоматическом режиме вытяж

Автоматическое включение освеще$

ку можно выключать двумя различными спо

ния, например, с помощью таймера:

собами.

Вентилятор и освещение должны быть

выключены.

Прямое выключение:

Нажмите кнопку .

Включение:

Одновременно нажмите кнопки < и .

Важно: все функции вентилятора отключа

ются.

Выключение с остаточным ходом

Примерно через 3 секунды включается

вентилятора:

освещение для подтверждения на

Задвиньте выдвижной блок фильтров до упо

стройки.

ра. Вентилятор продолжает работать на пос

Выключение:

ледней установленной ступени мощности

Повторите операцию при включенном осве

еще 10 минут, а затем выключается.

щении.

Если при задвигании выдвижного блока

Примерно через 3 секунды освещение

фильтров была включена ступень интен

выключается для подтверждения на

сивной вентиляции, то во время перио

стройки.

да остаточного хода вентилятор само

стоятельно переключается на более низ

кую ступень мощности.

Регулировка чувствительности

сенсорного управления:

Если был включен режим вентиляции с

интервалами, то после периода остаточ

1. Нажмите и удерживайте в нажатом состо

ного хода вентилятор продолжает рабо

янии кнопку автоматического режима.

тать далее в этом режиме.

2. Чтобы вызвать на индикаторе появление

данных о текущей чувствительности, на

жмите кнопку + или .

Освещение

3. Теперь Вы можете изменить чувстви

тельность сенсорного управления с по

Освещение можно включить в любой

мощью кнопок + или .

момент, даже когда вентилятор выклю

чен.

Включение/выключение освещения:

нажмите кнопку <.

Заводская настройка: 7.

Самая низкая настройка: 0.

Самая высокая настройка: 9.

Регулировка яркости:

Удерживайте нажатой клавишу < до по

лучения требуемой яркости.

5

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Фильтры и их техническое обслуживание

Жиропоглощающие фильтры:

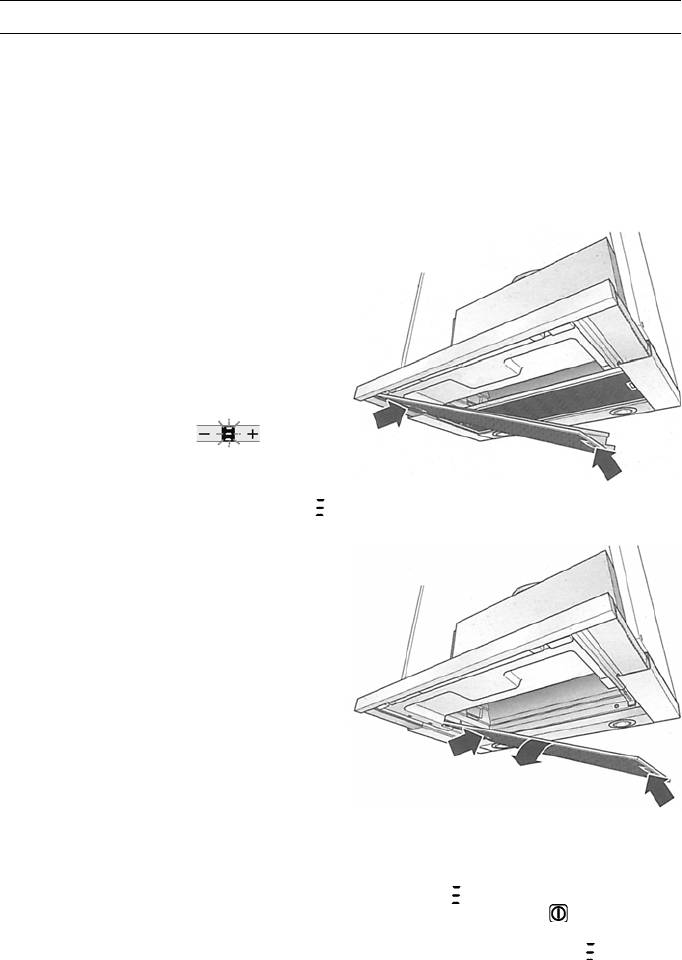

Снятие и установка металлических

жиропоглощающих фильтров:

Для поглощения частиц жира в кухонных

испарениях, образующихся при приго$

Предупреждение. Галогенные лампы дол

товлении пищи, используются металли$

жны быть выключены и должны остыть.

ческие фильтры.

1. Выдвиньте блок фильтров до упора впе

Фильтрующие прокладки выполнены из не

ред.

воспламеняющегося металла.

2. Нажмите на защелки на переднем жиро

Внимание!

поглощающем фильтре и снимите

фильтр.

Насыщение фильтра остатками жиров не

только увеличивает риск воспламенения, но

и может также оказывать отрицательное

воздействие на работу вытяжки.

Важное замечание.

Своевременная чистка металлических жи

ропоглощающих фильтров с соответствую

щими интервалами снижает вероятность

воспламенения, которое возможно изза

нагрева при жаренье в большом количестве

жира.

Индикатор насыщения:

Когда жиропоглощающие фильтры доходят

до точки насыщения, в течение 6 секунд пос

ле выключения вентилятора слышен звуко

вой сигнал, а на индикаторе появляется .

3. Нажмите на защелки на заднем жиропог

Следует сразу же произвести чистку жиро

лощающем фильтре и снимите фильтр.

поглощающего фильтра.

Чистка металлических

жиропоглощающих фильтров:

Фильтры можно мыть в посудомоечной

машине. Однако это может приводить к

их незначительному обесцвечиванию.

Важное замечание:

Сильно загрязненные металлические

жиропоглощающие фильтры не следует

мыть в посудомоечной машине вместе

с посудой.

При ручной мойке фильтров сначала за

мочите их в горячей мыльной воде. За

тем очистите фильтры щеткой, тщатель

но прополощите их и дайте воде стечь.

4. Проведите чистку фильтров.

5. Установите очищенные фильтры на ме

сто в вытяжку.

6. Удалите с индикатора.

Нажимайте кнопку на протяжении

не менее 3 секунд.

С индикатора исчезнет .

6

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Фильтры и их техническое обслуживание

Угольный фильтр:

Предназначен для связывания пахучих

веществ в режиме циркуляции воздуха.

Внимание!

Насыщение фильтра остатками жиров не

только увеличивает риск воспламенения, но

и может также оказывать отрицательное

воздействие на работу вытяжки.

Индикатор насыщения:

Важное замечание.

Когда угольный фильтр доходит до точки на

Своевременная замена угольного фильтра

сыщения, в течение 6 секунд после выклю

снижает вероятность воспламенения, кото

чения вентилятора слышен звуковой сигнал,

рое возможно изза нагрева при жаренье в

а на индикаторе появляется C. Следует сра

большом количестве жира.

зу же заменить угольный фильтр.

Установка фильтра:

Снятие фильтра:

Предупреждение. Галогенные лампы дол

Предупреждение. Галогенные лампы дол

жны быть выключены и должны остыть.

жны быть выключены и должны остыть.

1. Снимите металлические жиропоглоща

1. Снимите жиропоглащающие фильтры.

ющие фильтры (см. раздел «Снятие и ус

2. Нажмите на защелки с обеих сторон и

тановка металлических жиропоглощаю

снимите угольный фильтр, сдвинув его

щих фильтров»).

вниз.

2. Вставьте угольный фильтр.

3. Замена активного угольного фильтра:

Угольный фильтр можно приобрес

ти в специализированном магазине

(см. дополнительные принадлежно

сти).

Используйте только фильтры на$

шей фирмы. В этом случае Вы смо

жете обеспечить оптимальную рабо

ту вытяжки.

4. Установите в вытяжку жиропоглощаю

щие фильтры.

Утилизация старого угольного фильтра:

В угольных фильтрах не содержатся

вредные вещества. Выбрасывайте их

вместе с обычным домашним мусором.

3. Защелкните защелки с обеих сторон.

4. Установите металлические жиропогло

щающие фильтры (см. раздел «Снятие и

установка металлических жиропоглоща

ющих фильтров»).

5. Удалите C с индикатора.

Нажимайте кнопку на протяжении

не менее 3 секунд.

С индикатора исчезнет C.

7

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Чистка и уход Замена лампы

Отключите вытяжку от электросети, для

1. Выключите вытяжку и отключите ее от

чего выньте вилку из розетки или выклю$

электросети путем вытаскивания вилки

чите предохранитель.

из розетки или выключения предохрани

теля.

Одновременно с чисткой жиропоглоща

ющих фильтров проводите чистку всех

Включенные галогенные лампочки

доступных деталей корпуса от имеющих

сильно нагреваются. Даже через некоторое

ся отложений жира. Это значительно сни

время после выключения еще имеется риск

жает опасность воспламенения и обеспе

ожога.

чивает оптимальную работу вытяжки.

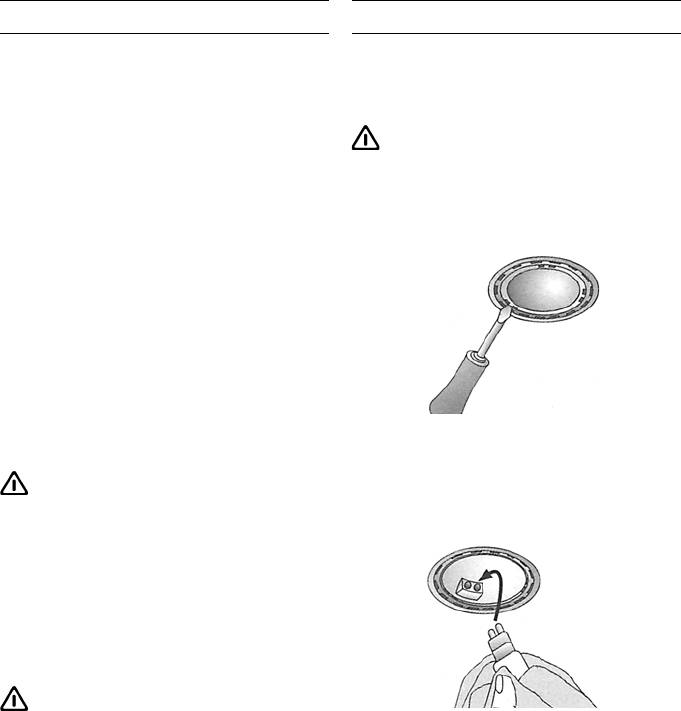

2. Снимите ламповое кольцо с помощью

Для чистки обшивки вытяжки пользуй

отвертки или подобного инструмента.

тесь горячей мыльной водой или мягким

средством для чистки оконных стекол.

Не соскребайте присохшую грязь, а раз

мягчайте ее влажной тряпкой.

Никогда не пользуйтесь абразивными

чистящими средствами или губками, ко

торые могут поцарапать поверхность.

Примечание. Никогда не чистите спир

том пластмассовые поверхности, так как

на них могут появиться матовые пятна.

Предостережение. Достаточно часто

проветривайте кухню. Никогда не остав

3. Замените галогенную лампу (имеющая

ляйте открытое пламя!

ся в продаже галогенная лампа, 12 В,

максимум 20 Вт, цоколь G4).

Чистите клавиши управления только

Внимание: штепсельный патрон.

слабым мыльным раствором и мягкой влаж

Берите лампы только чистой тряпкой.

ной тряпкой. Не используйте для чистки кла

виш управления средство для чистки нержа

веющей стали.

Поверхности из нержавеющей стали:

Используйте мягкое, неабразивное

средство для чистки поверхностей из не

ржавеющей стали.

Чистку поверхностей производите в на

правлении шлифовки.

Не применяйте для чистки поверхнос

тей из нержавеющей стали абразивные губ

ки и чистящие вещества, содержащие песок,

4. Вставьте на место ламповое кольцо.

соду, кислоты и хлориды!

5. Снова подключите вытяжку к электросе

ти, вставив вилку в розетку или включив

Алюминиевые, лакированные

предохранитель.

и пластмассовые поверхности:

Используйте мягкие, неворсистые тряп

Примечание. Если освещение не работает,

ки для протирки стекол или тряпки из

проверьте правильность установки лампы.

микроволокна.

Не используйте сухие тряпки.

Используйте мягкое средство для чист

ки оконных стекол.

Не используйте агрессивные, кислотные

или щелочные чистящие средства.

Не используйте абразивные чистящие

средства.

8

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

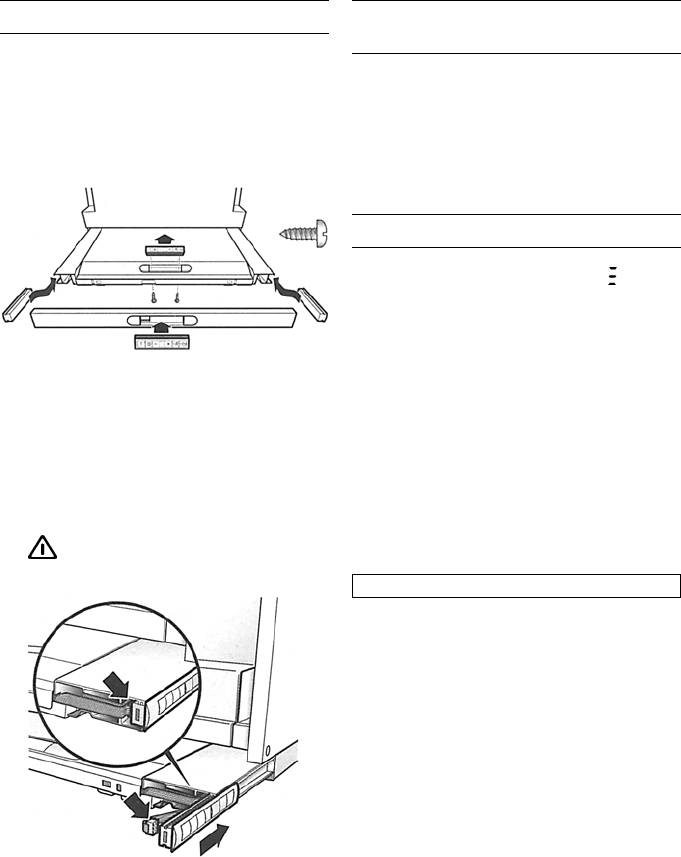

Перенос панели управления

Настройка

индикатора насыщения

Вы можете перенести панель управле$

ния из центра выдвижного блока фильт$

Если необходимо изменить режим работы

ров на правую или левую сторону.

вытяжки (режим отвода воздуха/режим цир

Кроме того, панель управления можно уста

куляции воздуха), следует также изменить

новить в имеющуюся в числе специальных

настройку индикатора насыщения фильтра

принадлежностей или прилагаемую к вытяж

(см. «Инструкцию по монтажу»).

ке планкуручку.

Неисправности

Если на индикаторе появилось или

C

:

См. раздел «Фильтры и их техническое

обслуживание».

Если вытяжка не работает:

Отключите вытяжку от электросети, вы

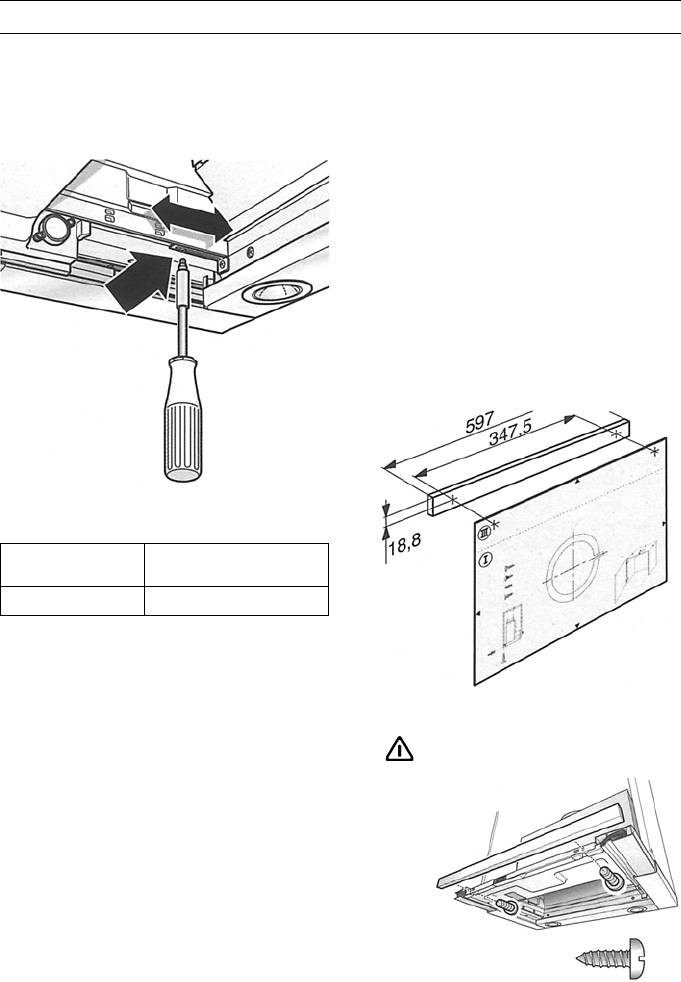

1. Отвинтите снизу два винта.

нув вилку из розетки или выключив пре

2. Снимите панель управления и отсоеди

дохранитель. Подождите примерно

ните штекер плоского кабеля.

1 минуту и затем снова включите вытяж

3. Снимите боковое покрытие блока фильт

ку в сеть.

ров.

Если у Вас имеются какиелибо вопросы или

4. Вставьте штекер бокового плоского ка

если появилась неисправность, обращай

беля в панель управления.

тесь в Сервисную службу (cм. перечень ма

5. Вставьте панель управления сбоку в блок

стерских Сервисной службы).

фильтров.

При вызове Сервисной службы, пожалуйста,

Вставьте вместе с ней избыток

сообщите следующие сведения:

плоского кабеля.

ENr. FD

Впишите номера в вышеуказанных местах.

Эти номера Вы найдете на табличке с тех

ническими характеристиками внутри Вашей

вытяжки после того, как снимете жиропог

лощающий фильтр.

6. Установите крышку в центральной части

выдвижного блока фильтров и привинти

те ее снизу 2 винтами.

9

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

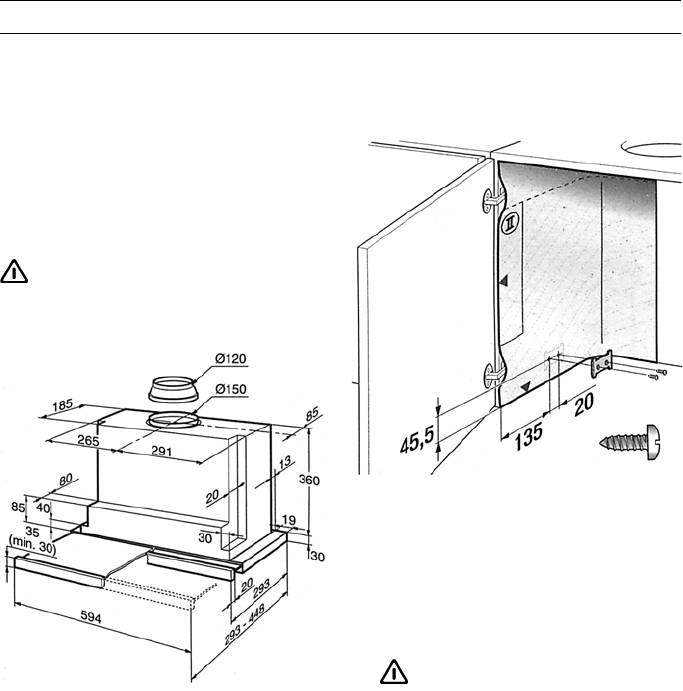

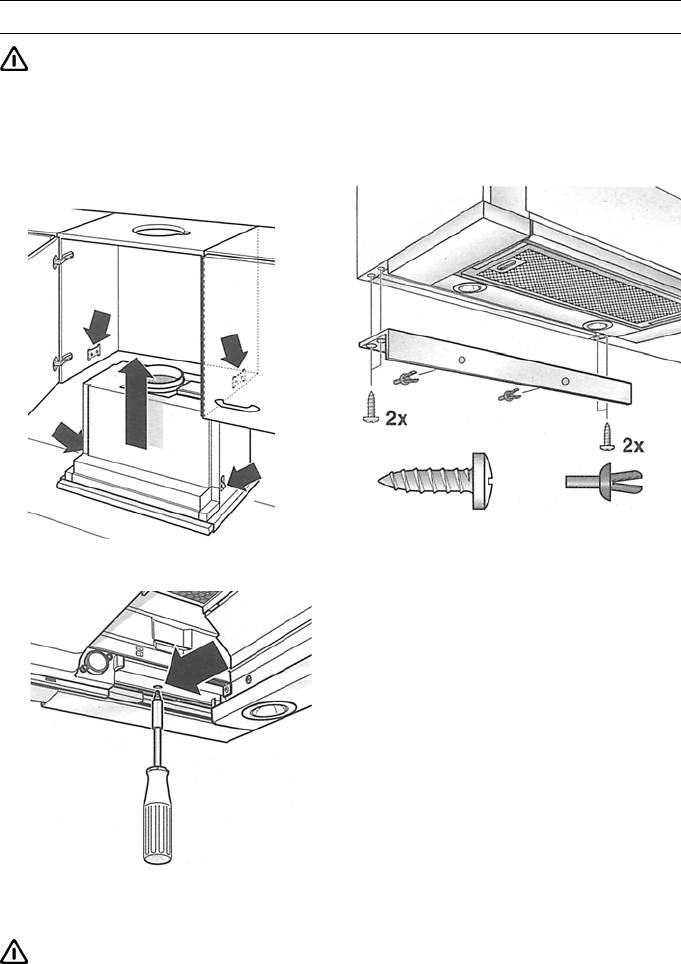

Инструкция по монтажу:

Важные указания

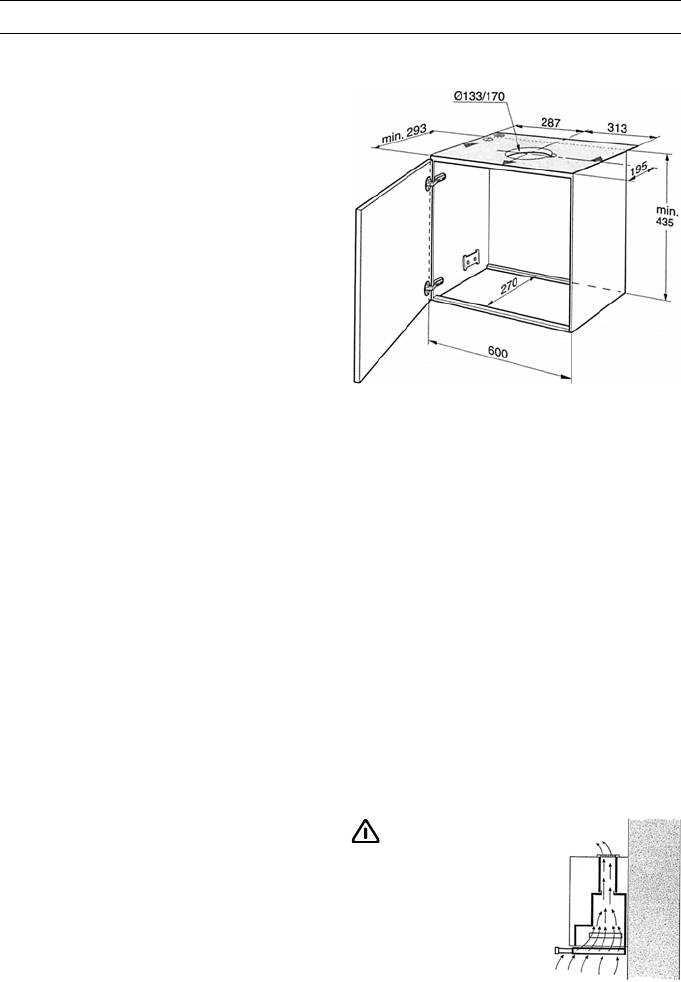

Старая вытяжка не является совершен

Вытяжку разрешается устанавливать

но ненужным мусором. Она содержит цен

таким образом, чтобы только с одной ее сто

ные материалы, которые могут быть вторич

роны располагались высокий шкаф или вы

но использованы при утилизации с учетом

сокая стена. При этом расстояние до этого

требований охраны окружающей среды. Пе

шкафа или до этой стены должно быть не

ред тем, как отправлять на утилизацию ста

менее 300 мм.

рую вытяжку, приведите ее в неработоспо

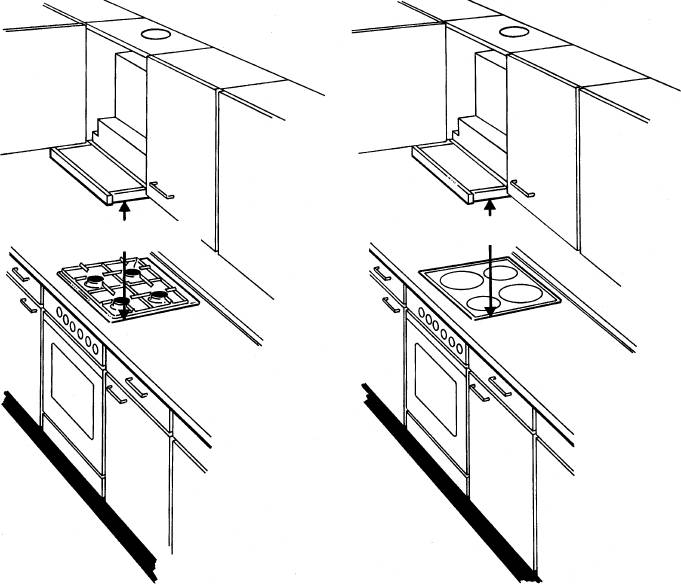

Установка вытяжки над газовой вароч$

собное состояние.

ной панелью или плитой на минимальном

Ваша новая вытяжка защищена соот

расстоянии 650 мм (для вытяжки с автома

ветствующей упаковкой на время транспор

тическим режимом 700 мм) – рис. 1 – раз

тировки. Все материалы, которые использо

решается только тогда, когда не превыша

ваны для этой цели, не наносят вреда окру

ются следующие значения номинальной

жающей среде и могут быть переработаны

тепловой нагрузки (Hs):

для вторичного использования. Пожалуйста,

Газовые плиты

сделайте свой вклад в охрану окружающей

Тепловая нагрузка:

среды, отправив этот материал для упаков

одной конфорки макс. 3 кВт

ки на переработку с учетом требований ох

всех конфорок макс. 8,3 кВт

раны окружающей среды.

духовки макс. 3,9 кВт

Самые последние сведения относительно

Панели газовых конфорок

возможностей по утилизации Вашей старой

Тепловая нагрузка:

вытяжки и упаковки новой вытяжки Вы мо

одной конфорки макс. 3,9 кВт

жете получить в той организации, где Вы

всех конфорок макс. 11,3 кВт

приобрели вытяжку, или в местных админи

Газовые стеклокерамические

стративных органах.

варочные панели

Информация по номинальной тепловой

Вытяжка предназначена для использо

нагрузке не относится к закрытым газо

вания в режиме отвода воздуха или в режи

вым стеклокерамическим варочным па

ме циркуляции воздуха.

нелям. Соблюдайте указания, которые

Всегда устанавливайте вытяжку над

дает изготовитель варочных панелей.

центральной частью варочной панели.

Плиты на твердом топливе

Максимальная номинальная тепловая

Минимальное расстояние между элек

нагрузка и максимальное расстояние до

трической варочной панелью и нижним кра

плиты имеют такое же значение, как и в

ем вытяжки: 430 мм, рис. 1.

случае газовых плит.

Дополнительные инструкции в случае

использования газовых плит:

Над очагом, в котором сгорает твердое

топливо, вследствие потенциальной пожар

При монтаже газовых плит соблюдайте

ной опасности (например, изза разлетаю

действующие в данной стране соответству

щихся искр) устанавливать вытяжку разре

ющие положения (например, в Германии:

шается только в том случае, если очаг име

технические правила по установке газовых

ет закрытое несъемное покрытие и со

приборов TRGI).

блюдаются все правила, которые действу

ют в каждой конкретной стране. Это ограни

Во всех случаях следует соблюдать со

чение не относится к газовым плитам и га

ответствующие правила и указания по уста

зовым варочным панелям.

новке, которые даются изготовителем газо

вой плиты.

Чем меньше расстояние между вытяж

кой и варочной панелью, тем выше вероят

ность конденсации поднимающихся паров

на вытяжке.

10

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Перед монтажом

Режим отвода воздуха

Отводимый воздух подается вверх через

Это можно обеспечить, если воздух для го

вентиляционный ствол или непосредствен

рения топлива может поступать через незак

но через наружную стену за пределы поме

рытые отверстия, например, через двери,

щения.

окна, настенные вентиляционные шкафы

Отводимый воздух нельзя выводить через

или с помощью технических мер, обеспечи

дымоход, который используется для других

вающих блокировку других устройств при

целей, или в ствол, используемый для вен

работе одного устройства и т.д.

тиляции помещений, в которых также уста

При подаче воздуха в недостаточном

новлены печи или камины.

объеме возникает опасность отравления

При отводе воздуха следует соблюдать

газообразными продуктами сгорания,

действующие предписания администра$

которые всасываются обратно в комнату.

тивных органов власти (например, при$

Применение только настенного вентиляци

нятые в данной стране строительные

онного шкафа не гарантирует, что предель

нормы и правила).

ное значение пониженного давления возду

Следует получить разрешение соответству

ха не будет превышено.

ющих административных органов при отво

Примечание: При оценке общих требований

де воздуха через дымоход, который не экс

следует учитывать всю комбинированную

плуатируется.

систему вентиляции, которая имеется в зда

Если вытяжка в режиме отвода воздуха

нии. Однако это не относится к эксплуата

работает одновременно с отопительным

ции оборудования для приготовления пищи,

оборудованием, которое пользуется той

например, варочных панелей и газовых плит.

же вытяжной трубой (например, отопи

Если вытяжка используется в режиме цир

тельные системы, проточные водонагрева

куляции воздуха – с угольным фильтром –

тели или котлы, которые работают на газе,

эксплуатация возможна без какихлибо ог

жидком или твердом топливе), необходи$

раничений.

мо обеспечить подачу воздуха в объеме,

В случае работы вытяжки в режиме отвода

достаточном для сгорания топлива.

воздуха внутри вытяжки следует установить

Безопасная эксплуатация такого оборудова

обратный клапан, если он уже не установлен

ния возможна в том случае, если в помеще

в вытяжной трубе или воздуховоде. Если

нии с отопительным и нагревательным обо

обратный клапан не входит в комплект вы

рудованием давление воздуха по сравнению

тяжки, его можно приобрести в специализи

с атмосферным понижено не более чем на

рованном магазине.

4 Па (0,04 мбар).

Если отводимый воздух удаляется через

наружную стену, следует установить теле

скопический воздуховод в наружной стене.

11

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Перед монтажом

Оптимальная эффективность вытяжки

Отвод воздуха вверх

обеспечивается при выполнении следу$

ющих условий:

Использование коротких и гладких вы

тяжных труб без резких изгибов.

Использование минимального количе

ства колен.

Использование труб с насколько воз

можно большими внутренними диамет

рами, а также использование колен труб

с большим радиусом.

Круглые трубы:

Короткая вытяжная труба:

внутренний диаметр не менее 120 мм.

Длинная вытяжная труба:

внутренний диаметр не менее 150 мм.

Трубы прямоугольного сечения дол

жны иметь площадь внутреннего се$

чения, равную площади внутреннего

сечения соответствующих круглых труб.

1. Для этого следует проделать отверстие

Они не должны иметь резких изгибов.

в верхней стенке настенного шкафа с вы

В случае труб с внутренним диаметром

емкой для питающего кабеля. Шаблон

ΙΙ

Ι

ΙΙ

120 мм площадь внутреннего сечения

прилагается.

2

составляет примерно 113 см

.

2. В нижней стенке шкафа (если имеется)

В случае труб с внутренним диаметром

нужно вырезать отверстие шириной не

150 мм площадь внутреннего сечения

менее 270 мм.

составляет примерно 177 см

2

.

Подсоединение к вытяжной трубе

Если трубы имеют различные диа$

диаметром 150 мм:

метры: используйте герметизирующую

Установите вытяжную трубу непосред

ленту.

ственно в выходном отверстии вытяжки.

В случае эксплуатации вытяжки в режи

ме отвода воздуха обеспечивайте до

Подсоединение к вытяжной трубе

статочное поступление свежего воздуха.

диаметром 120 мм:

Вставьте переходник для сужения кана

Отвод воздуха назад:

ла в отверстие для вытяжки воздуха.

Присоедините вытяжную трубу к пере

Возможен только в высоком настенном

ходнику для сужения канала.

шкафу, если позволяют размеры вытяжной

трубы.

Режим циркуляции воздуха

Для этого следует проделать отверстие

Применяется, если нет возможности ис

в задней стенке настенного шкафа с вы

пользовать режим отвода воздуха. При

емкой для питающего кабеля.

этом используется угольный фильтр.

Полный комплект

для монтажа можно при

обрести в специализи$

рованном магазине.

Соответствующие номе

ра принадлежностей

можно найти на стр. 18

данной инструкции.

12

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Подготовка настенного шкафа

Эта вытяжка предусмотрена для встраива

1. Отметьте на внутренней стенке шкафа

ния в настенный шкаф следующих размеров:

справа и слева по две точки крепления и

шилом проделайте в этих точках отвер

ширина: 600 мм,

стия.

глубина: 293350 мм,

высота: не менее 435 мм.

При глубине шкафа более 293 мм вытяж

ку можно сдвинуть назад для того, чтобы ус

тановить перед вытяжкой, например, полоч

ку для приправ.

Для этого сдвиньте шаблон

ΙΙΙΙ

ΙΙΙΙ

ΙΙ назад на соот

ветствующее расстояние.

Должна быть обеспечена устойчивость

шкафа во время и после монтажа. Даже если

вытяжка встраивается в крайний шкаф ку

хонной стенки.

Затем просверлите в этих местах отвер

стия диаметром 2 мм и максимальной

глубиной 10 мм.

Для разметки крепежных отверстий ис

пользуйте прилагаемый шаблон

ΙΙΙΙ

ΙΙΙΙ

ΙΙ.

2. Привинтите обе фиксирующие пласти

ны.

3. Навесьте на шкаф дверь и выровняйте

ее.

Обратите внимание на минималь

ное расстояние между вытяжкой и ва

рочной панелью! Рис. 1.

13

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Встраивание вытяжки в навесной шкаф

Проконтролируйте выравнивание двер

4. При необходимости укоротите крепеж

цы шкафа и при необходимости выровняй

ный уголок до нужных размеров (напри

те заново.

мер, отпилите).

1. Снимите жиропоглощающий фильтр

Предварительно прикрепите крепежный

(см. инструкцию по эксплуатации).

уголок прилагаемыми фиксаторами.

Привинтите крепежный уголок к настен

2. Вставьте вытяжку в шкаф снизу и подни

ному шкафу.

майте вверх, пока оба фиксатора не вой

дут в зацепление.

5. Выведите соединительный шнур из

шкафа.

3. Завинтите отверткой оба крепежных

6. Установите соединение труб в настен

винта.

ном шкафу. При необходимости укрепи

те воздушный шланг на шкафу сверху.

7. Снова установите жиропоглощающий

фильтр (см. инструкцию по эксплуата

ции).

Примечание: корпус вытяжки внутри шка

фа можно облицевать (например, древесно

стружечными плитами).

При этом обратите внимание на следу$

ющие моменты:

Не следует накладывать на корпус вы

тяжки разделительную перегородку.

Не прикрепляйте облицовку к корпусу

вытяжки.

Обеспечьте доступность вытяжки для

специалистов Сервисной службы.

Выровняйте вытяжку в шкафу.

Осторожно затяните оба крепежных

винта.

Проверьте, прочно ли зафиксирована

вытяжка в шкафу.

14

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Встраивание вытяжки в навесной шкаф

Если вытяжку в шкафу нужно передвинуть

Перенос панели управления:

назад, то упоры для выдвижного блока

см. инструкцию по эксплуатации.

фильтров можно перенести вперед.

Для этого вывинтите винты, передвинь

Установка планки$ручки:

те упоры и снова завинтите винты.

На выдвижном блоке фильтров следует

установить планку$ручку.

В качестве планкиручки можно использо

вать подходящую к Вашей кухонной мебе

ли деревянную планку или имеющуюся в

специальных принадлежностях планкуруч

ку (см. специальные принадлежности на

стр. 18).

1. С помощью прилагаемого шаблона

ΙΙΙΙΙΙ

ΙΙΙΙΙΙ

ΙΙΙ

наметьте на деревянной планке места

для крепления и предварительно проко

лите их шилом.

Затем просверлите в этих местах отвер

стия диаметром 2 мм и максимальной

глубиной 10 мм.

Вес в кг:

Режим Режим

отвода воздуха циркуляции воздуха

13,0 13,5

Мы сохраняем за собой право на изменение кон

струкции в связи с техническими усовершенство

ваниями.

2. Планкуручку выровняйте и привинтите

к вытяжке.

Не зажимайте плоский ленточный

кабель.

15

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Электрическое подключение

Демонтаж вытяжки

из настенного шкафа

Вытяжку следует подключать только к ро

зетке с контактом заземления, установлен

1. Отключите вытяжку от электросети.

ной согласно действующим предписаниям.

2. Отсоедините отводные трубы.

По возможности, розетку с контактом зазем

3. Демонтируйте фильтры.

ления следует располагать рядом с вытяж

4. Отвинтите крепежные винты справа и

кой.

слева, чтобы вытяжка опустилась до

Розетка с контактом заземления долж

упора.

на подключаться через собственную

электрическую цепь.

Электрические характеристики:

Их можно найти внутри вытяжки на табличке

с техническими характеристиками, которая

располагается за рамкой фильтра.

В случае ремонта всегда отсоединяй

те вытяжку от электрической сети.

Длина соединительного кабеля: 1,30 м.

В случае необходимости фиксированно$

Не поднимайте вытяжку при отвин

го подключения вытяжки к сети:

чивании винтов.

Вытяжка должна подключаться к сети элек

5. Слегка поднимите вытяжку, чтобы фик

тропитания только квалифицированным

саторы вышли из зацепления, и затем

электриком.

опустите вытяжку вниз.

Со стороны сети электропитания должно

быть установлено размыкающее устрой

Крепежные винты могут выступать.

ство. В качестве размыкающих устройств

При поднимании вытяжки не прилагай

следует использовать устройства, которые

те силу к выдвижному блоку фильтров.

отключают все контакты с обеспечением в

6. Подготовка к новому встраиванию:

выключенном состоянии расстояния между

Завинтите крепежные винты справа и

контактами по меньшей мере 3 мм. В каче

слева, чтобы фиксаторы отжались.

стве таких размыкающих устройств могут

использоваться автоматические выключате

ли или контакторы.

Данное оборудование соответствует требо

ваниям правил Европейского Сообщества

по подавлению радиопомех.

Переход от режима отвода воздуха к режиму циркуляции воздуха

Переключение системы электронного уп$

1. Нажмите и удерживайте клавишу .

равления на режим циркуляции воздуха:

2. В течение примерно 3 секунд нажимай

На заводеизготовителе вытяжка была

те клавишу .

настроена на режим отвода воздуха.

На индикаторе появится C.

Для изменения режима вытяжка должна

3. Отпустите обе клавиши.

быть подключена к сети и выключена.

Вскоре индикация погаснет.

Переключение обратно

на режим отвода воздуха

1. Повторите весь процесс.

На индикаторе появится .

2. Отпустите обе клавиши.

Вскоре индикация погаснет.

16

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Рис. 1

ГАЗОВАЯ

ЭЛЕКТРИЧЕСКАЯ

ВАРОЧНАЯ ПАНЕЛЬ

ВАРОЧНАЯ ПАНЕЛЬ

мин. 650/700 мм

мин. 430 мм

17

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

DHZ 4505

434229

Алюминий:

DHZ 4675

Металл:

DHZ 4655

Алюминий:

DHZ 4670

Металл:

DHZ 4650

Рамка

DHZ 4600

18

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Аннотация для Вытяжки Bosch DHI 665V в формате PDF
