Bosch PIA611T16E: инструкция

PIA6..T.6., PIM6..T1..

Варочная панель

[ru] Руководство по эксплуатации и монтажу

î Оглавление

[ru] Руководство по эксплуатации и монтажу

ИНСТРУКЦИЯ ПО МОНТАЖУ........................................................ 3

Устранение неполадок............................................................15

Монтаж ........................................................................................ 3

Шум во время работы прибора ...................................................15

Важная информация ......................................................................... 5

Сервисная служба ...................................................................16

Монтаж и подключение к электросети (рис. 1, 2, 3, 4, 5)...... 5

Схема подключения (рис. 5)........................................................... 5

Изменение настройки на силу тока питания 13 / 16 / 20

ампер (рис. 6) ..................................................................................... 5

Демонтаж варочной панели............................................................ 5

ПРАВИЛА ПОЛЬЗОВАНИЯ............................................................. 6

Правила техники безопасности .............................................. 6

Причины повреждений ..................................................................... 7

Защита окружающей среды ................................................... 8

Утилизация отходов с учетом требований охраны

окружающей среды ........................................................................... 8

Советы по экономии электроэнергии.......................................... 8

Приготовление пищи на

индукционных варочных

панелях ........................................................................................ 8

Преимущества индукционных варочных панелей ..................... 8

Подходящая посуда........................................................................... 8

Знакомство с прибором ........................................................... 9

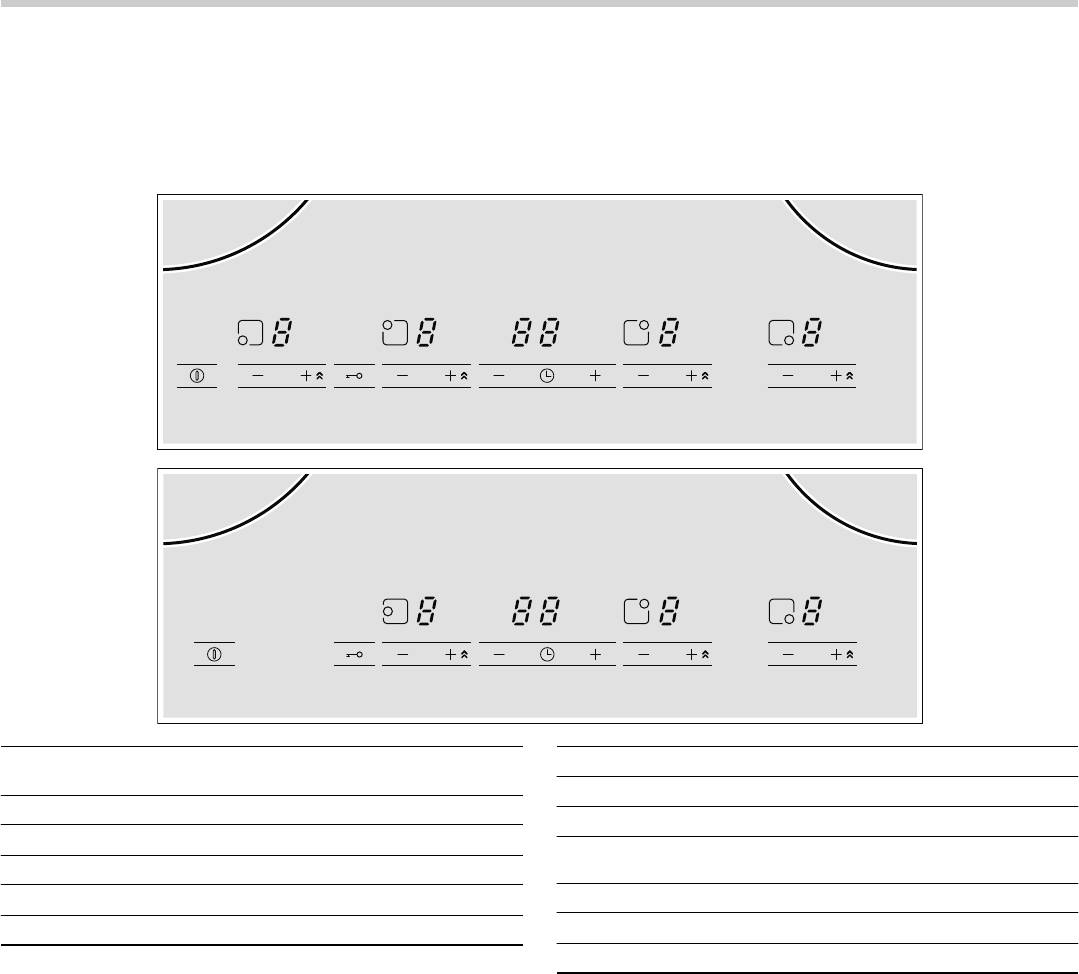

Панель управления............................................................................ 9

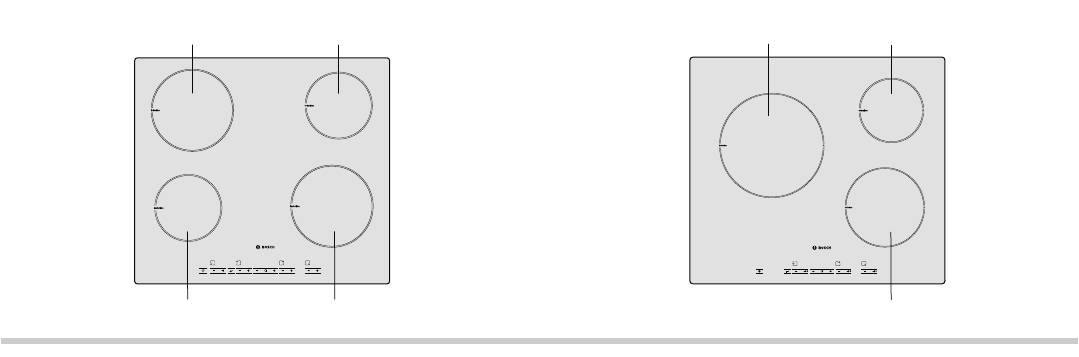

Конфорки ...........................................................................................10

Индикатор остаточного тепла ......................................................10

Управление варочной панелью ............................................ 10

Включение и отключение варочной панели ............................10

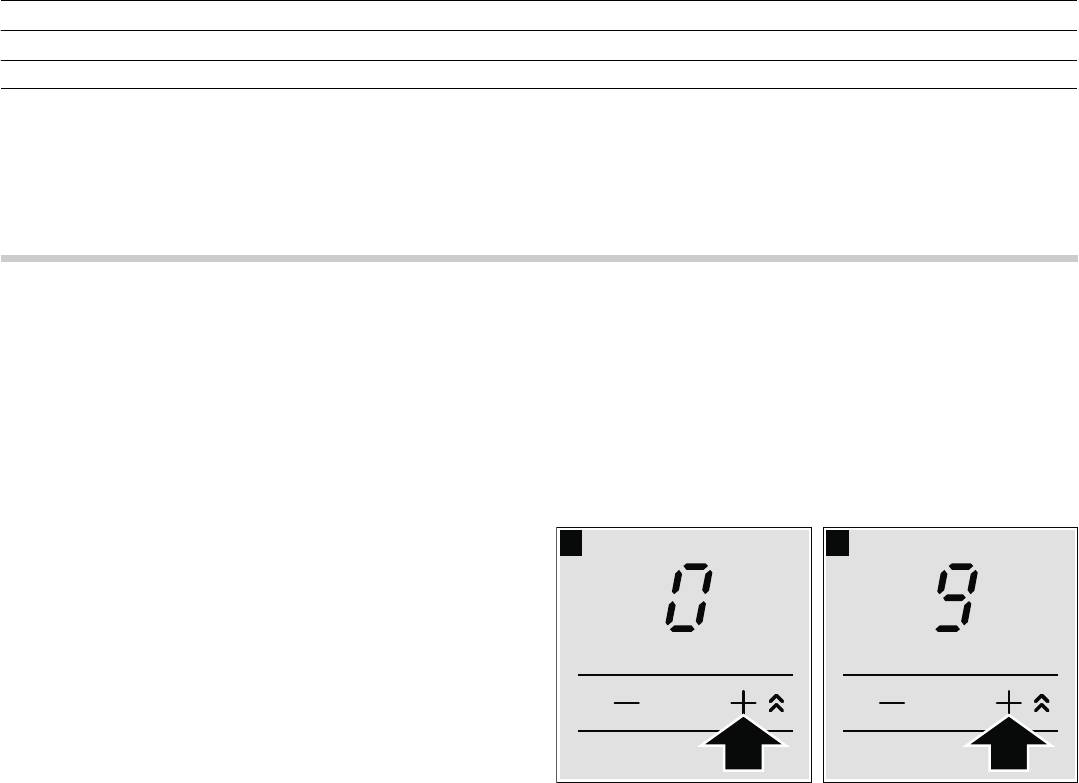

Настройка конфорки ......................................................................10

Таблица с рекомендациями по приготовлению пищи ...........11

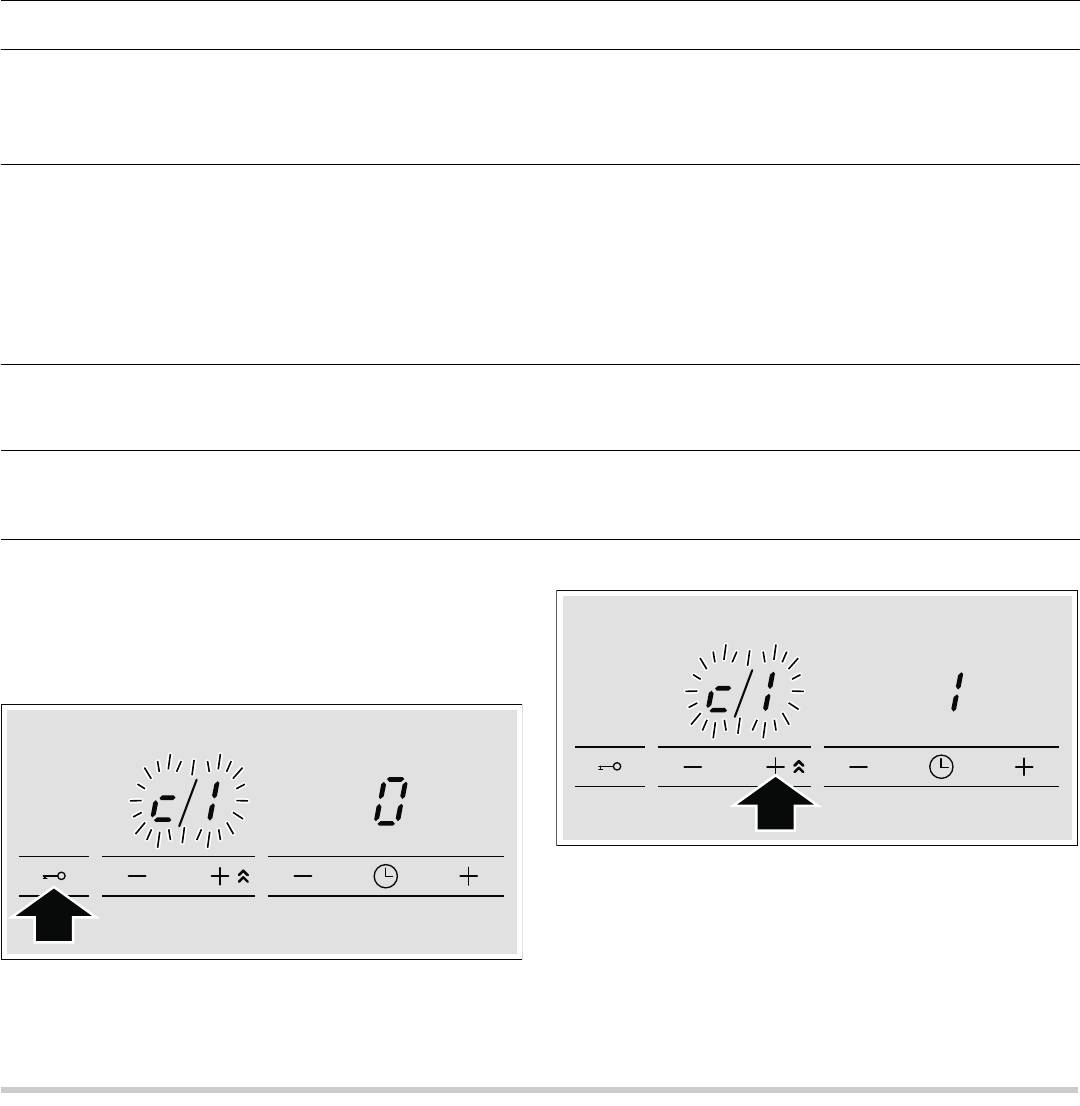

Блокировка от включения от детьми.................................. 12

Активация и отключение блокировки от включения

детьми .................................................................................................12

Включение и отключение постоянной

блокировки от

включения детьми ............................................................................12

Функция Powerboost............................................................... 12

Включение функции .......................................................................12

Отключение функции .....................................................................12

Функция таймера..................................................................... 12

Автоматическое отключение конфорки ....................................12

Таймер автоматического отключения конфорок....................13

Сигнальный таймер .........................................................................13

Автоматическое ограничение времени............................... 13

Базовые настройки ................................................................. 13

Доступ к базовым настройкам .....................................................14

Уход и очистка ......................................................................... 14

Варочная панель..............................................................................14

Paмa вapoчнoй панели ...................................................................15

2 Ø = cm

ИНСТРУКЦИЯ ПО МОНТАЖУ

Монтаж

3

4

Важная информация

Установка над посудомоечной машиной (рис.2c)

Безопасная эксплуатация прибора гарантируется только в том

Если варочная панель устанавливается над посудомоечной

случае, если его установка и подключение к электросети

машиной, необходимо установить промежуточную перегородку.

выполнены правильно с технической точки зрения и в

Такую перегородку следует заказать в

нашем сервисном

соответствии с данным руководством по монтажу.

центре.

Ответственность за повреждения, причиной которых послужил

Артикул такой перегородки — 686002.

неправильный монтаж прибора, несет производитель

монтажных работ.

Столешница, на которой устанавливается варочная панель,

должна иметь толщину не менее 20 и не более 40 мм.

Подключение прибора к сети может производить только

сертифицированный специалист

. При этом необходимо

Расстояние между верхней частью столешницы и верхней

придерживаться инструкций местной электроснабжающей

частью посудомоечной машины должно составлять:

компании.

■ 60 мм при установке над компактной посудомоечной

Данный прибор соответствует классу защиты I и может

машиной;

использоваться только при условии наличия заземления.

■ 65 мм при установке над другими видами посудомоечных

Эксплуатация данного прибора при отсутствии заземления или

машин.

при неправильном подключении к электросети в некоторых,

очень маловероятных, случаях может привести к серьезным

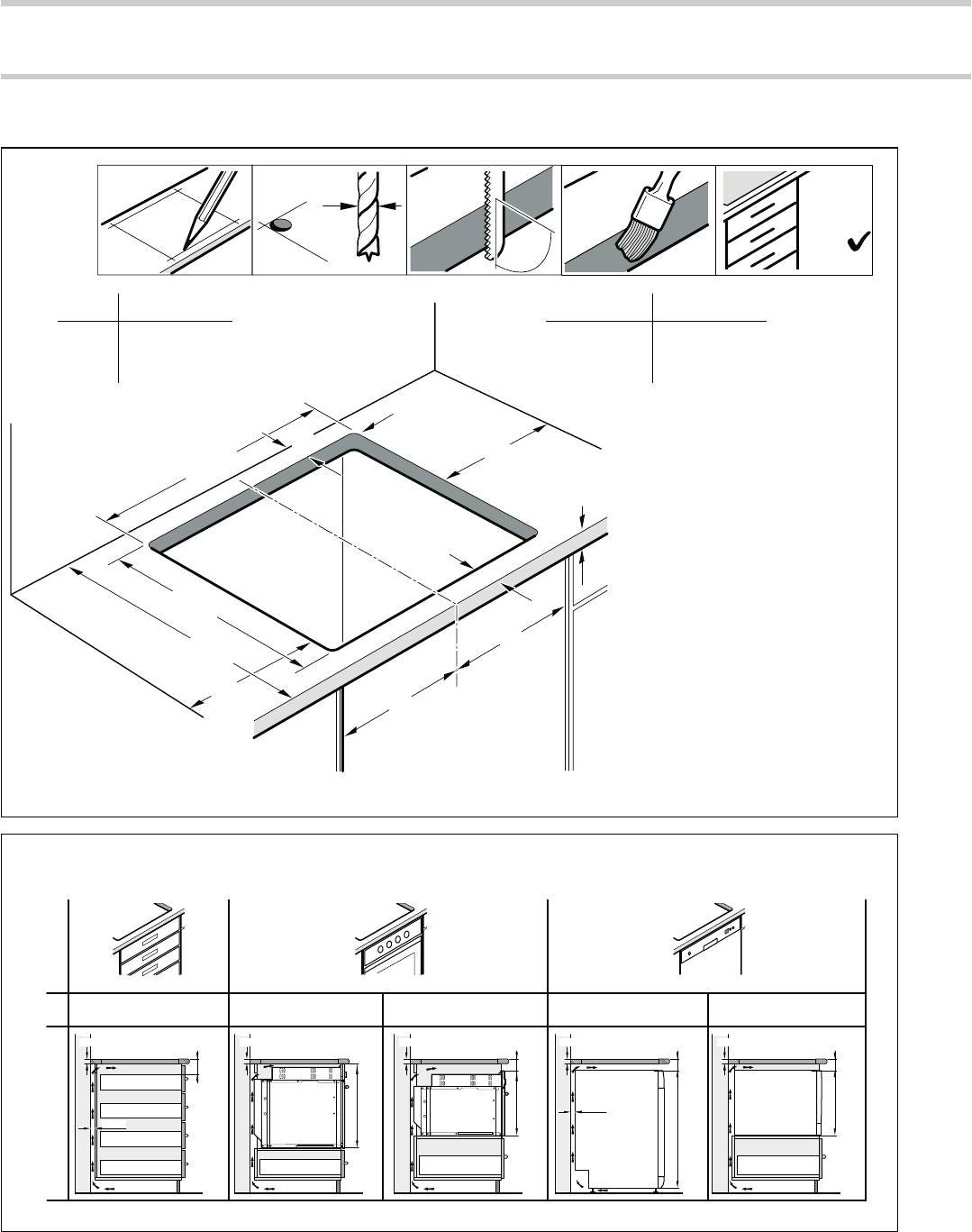

Монтаж и подключение к электросети

повреждениям.

(рис. 1, 2, 3, 4, 5)

Производитель не несет ответственности за некорректную

Напряжение: см. табличку с характеристиками.

работу

прибора и возможные повреждения, вызванные

неправильно проведенным подключением к электросети.

Подключение к электросети следует производить

исключительно в соответствии со схемой подключения.

Если прибор не имеет доступной штепсельной вилки,

необходимо предусмотреть средства его отключения от

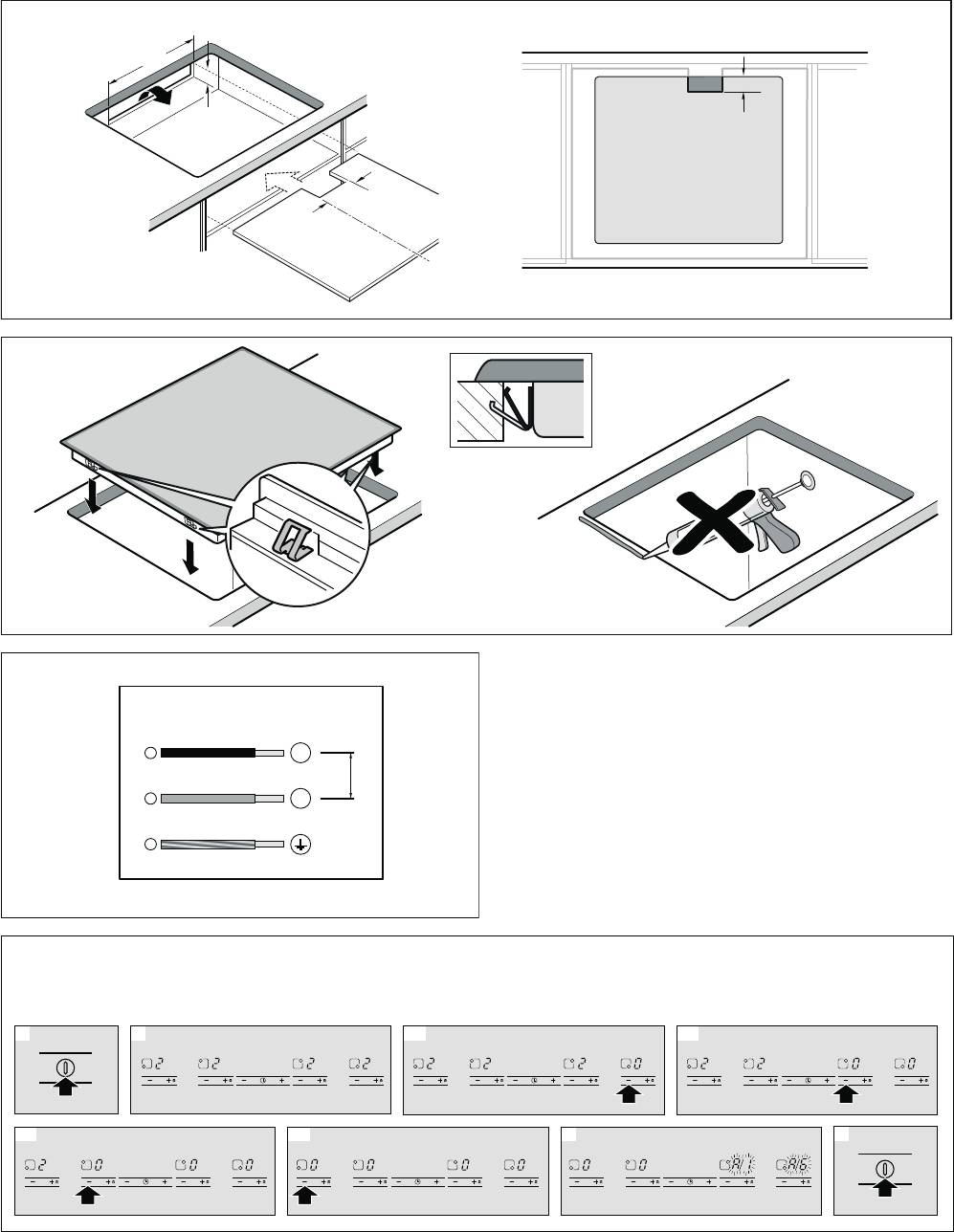

Схема подключения (рис.5)

электросети, согласно с нормами подключения

электроприборов.

1. Коричневый

Кабель питания не должен касаться нагревающихся частей

2. Синий

варочной панели и духового шкафа.

3. Желто-зеленый

Любые действия с внутренними компонентами прибора,

включая замену кабеля питания

, должны производиться

Изменение настройки на силу тока питания

специалистами сервисного центра.

13 / 16 / 20 ампер (рис.6)

Варочные панели можно устанавливать только над выдвижными

Перед первым использованием варочной панели необходимо

ящиками, духовыми шкафами с принудительной вентиляцией

проверить соответствие настройки панели силе тока питания.

той же марки, что и варочная панель, и посудомоечными

Для изменения настройки варочной панели на силу тока

машинами той же марки, что и варочная панель. Под варочной

питания необходимо осуществить следующие действия:

панелью нельзя устанавливать холодильники, духовые шкафы

без принудительной вентиляции и стиральные машины.

1. Включите варочную панель с помощью главного

выключателя. Посуду на конфорки ставить не нужно.

Установка

над выдвижным ящиком (рис.2a)

2. В течение следующих 60 секунд задайте всем конфоркам

Если варочная панель устанавливается над выдвижным

степень нагрева, соответствующую нужной

силе тока питания

ящиком, находящиеся в нем металлические предметы могут

(см. таблицу).

раскалиться от горячего воздуха, используемого для

вентиляции варочной панели, поэтому рекомендуется

Степень нагрева Сила тока питания, А

использовать промежуточную перегородку.

‚

20 A

В качестве промежуточной перегородки можно использовать

деревянную доску (рис.3) или специальную промежуточную

ƒ

16 A

перегородку, которую можно приобрести в нашем сервисном

„

13 A

центре

.

Артикул такой перегородки — 686002.

3. Начиная с правой нижней конфорки и следуя против часовой

Столешница, на которую устанавливается варочная панель,

стрелки, по очереди выключите все конфорки.

должна иметь толщину не менее 20 мм.

4. На индикационном поле боковых правых конфорок появится

Расстояние между верхней частью столешницы и верхней

заданная сила тока питания.

частью выдвижного ящика должно составлять 65 мм.

5. Выключите варочную панель с помощью главного

выключателя.

Установка над духовым шкафом (рис.2b)

Заданная сила тока питания сохранена.

Столешница, на которой устанавливается варочная панель,

должна иметь толщину не менее:

Демонтаж варочной панели

■ 20 мм при установке над компактным духовым шкафом;

Отсоедините электроприбор от сети.

■ 30 мм при установке над другими видами духовых шкафов.

Вытащите варочную панель нажав на нее снизу.

Если варочная панель устанавливается над компактным

духовым шкафом, расстояние между верхней частью духового

шкафа и верхней частью столешницы должно составлять 60 мм.

5

ПРАВИЛА ПОЛЬЗОВАНИЯ

Produk tinfo

Более подробную информацию о продукции, принадлежностях,

запасных частях и службе сервиса можно найти на

официальном сайте www.bosch-home.com и на сайте интернет-

магазина www.bosch-eshop.com

: Правила техники безопасности

Внимательно прочитайте данное

Опасность возгорания!

руководство. Сохраняйте руководство по

■

Горячее растительное масло или жир

эксплуатации и инструкцию по монтажу, а

легко воспламеняются. Не оставляйте

также паспорт прибора для дальнейшего

без присмотра горячее масло или жир.

использования или для передачи новому

Никогда не тущите огонь водой.

владельцу.

Выключите конфорку. Пламя можно

Проверьте состояние электроприбора

осторожно погасить крышкой,

после снятия с него упаковки. Если во

пламягасящим покрывалом или

время транспортировки он получил

подобными предметами.

повреждения, не подключайте прибор, а

Опасно сть возгорания!

■

Конфорки очень сильно нагреваются.

свяжитесь с сервисным центром и

Никогда не кладите легко

передайте туда письменное

заявление с

воспламеняющиеся предметы на

описанием повреждений. В противном

варочную панель. Не складывайте

случае, вы утратите право на получение

предметы на варочную панель.

компенсации.

Опасно сть возгорания!

■

Прибор нагревается. Не храните

Установка данного прибора должна

легковоспламеняющиеся предметы или

производиться в соответствии с

аэрозольные балончики в ящиках под

прилагаемой инструкцией по монтажу.

варочной панелью.

Этот прибор предназначен только для

Опасно сть возгорания!

■

Варочная панель самопроизвольно

домашнего использования. Используйте

отключается и перестаёт реагировать на

прибор только для приготовления блюд и

сигналы управления. В дальнейшем она

напитков. Следите за прибором во время

может так же самопроизвольно

его работы. Используйте прибор только

в

включиться. Отключите предохранитель в

закрытом помещении.

блоке предохранителей. Вызовите

Этот прибор не предназначен для

специалиста сервисной службы.

использования с внешним таймером или

пультом управления.

Опасность ожога!

■

Дети до 8 лет, лица с ограниченными

Конфорки и поверхность вокруг них

физическими, умственными и

сильно нагреваются. Не прикасайтесь к

психическими возможностями, а также

раскаленным поверхностям. Не

лица, не обладающие достаточными

подпускайте детей близко.

Опасно сть ожога!

знаниями о приборе, могут использовать

■

Конфорка нагревается, однако индикатор

прибор только под присмотром лиц,

не работает. Отключите предохранитель

отвественных за их безопасность, или

в блоке предохранителей. Вызовите

после подробного инструктажа и

специалиста сервисной службы.

осознания всех опасностей, связанных с

Опасно сть ожога!

■

Металлические предметы очень быстро

эксплуатацией прибора.

нагреваются на варочной панели.

Детям не разрешается играть с прибором.

Никогда не кладите металлические

Очистка и обслуживание прибора не

предметы, например, ножи, вилки, ложки

должны производиться детьми, это

или крышки, на варочную панель.

допустимо, только если они старше 8 лет и

Существует опасность пож а ра!

■

Каждый раз после использования

их контролируют взрослые.

варочной панели необходимо отключить

Не допускайте детей младше 8 лет к

ее с помощью главного выключателя. Не

прибору и его сетевому проводу.

следует ждать автоматического

отключения варочной панели из-за

отсутствия посуды на конфорке.

6

Опасность удара током!

возникнуть интерференции, которые

■

поставят под угрозу работу

При неквалифицированном ремонте

электрокардиостимулятора. Также

прибор может стать источником

возможно, что лица, использующие другие

опасности. Любые ремонтные работы и

виды электронных устройств, например

замена проводов и труб должны

слуховые аппараты, могут испытывать

выполняться только специалистами

вблизи индукционной варочной панели

сервисной службы, прошедшими

неприятные ощущения.

специальное обучение. Если прибор

неисправен, выньте вилку сетевого

Существует опасность

поломки!

провода из розетки или отключите

В нижней части варочной панели

предохранитель в блоке

находится оxлaждaющий вeнтилятop. Если

предохранителей. Вызовите специалиста

под варочной панелью расположен

сервисной службы.

Оп ас н о ст ь уда ра током!

выдвижной ящик, не храните в нем мелкие

■

Проникающая влага может привести к

предметы и бумагу. Они могут быть втянуты

удару электрическим током. Не

вентилятором, что приведет к его поломке

используйте очиститель высокого

или к нарушению охлаждения.

давления или пароструйные очистители.

Между содержимым ящика и входным

Оп ас н о ст ь уда ра током!

■

Неисправный прибор может быть

отверстием вентилятора должно

причиной поражения током. Никогда не

оставаться

расстояние не менее 2 см.

включайте неисправный прибор. Выньте

Опасность травмирования!

из розетки вилку сетевого провода или

■

выключите предохранитель в блоке

При приготовлении блюд на водяной

предохранителей. Вызовите специалиста

бане варочная панель и посуда могут

сервисной службы.

треснуть в результате перегрева. Посуда

Оп ас н о ст ь уда ра током!

при приготовлении на водяной бане не

■

Трещины или сколы на стеклокерамике

должна касаться дна наполненной водой

могут привести к удару электрическим

кастрюли. Используйте только

током. Отключите предохранитель в

термостойкую посуду.

блоке предохранителей. Вызовите

Опасность травми ровани я!

■

специалиста сервисной службы.

Из-за жидкости между дном кастрюли и

конфоркой кастюля может неожиданно

Существует электромагнитная

подпрыгивать вверх. Поэтому дно посуды

опасность!

и конфорки всегда должны быть сухими.

Данный прибор соответствует нормам

Причины повреждений

безопасности и электромагнитной

совместимости. Тем не менее, лицам с

Внимание!

электрокардиостимуляторами и

■ Шероховатое дно посуды может поцарапать варочную

панель.

инсулиновыми помпами не рекомендуется

■ Никогда не ставьте на конфорки пустую посуду. Это может

приближаться к работающему прибору и

привести к повреждению варочной панели.

пользоваться им. Невозможно

■ Никогда не ставьте горячую посуду на панель управления,

гарантировать

, что абсолютно все

индикационное поле и раму варочной панели. Это может

подобные устройства, представленные на

привести к повреждению варочной панели.

рынке, соответствуют действующим

■ Падение твердых или острых предметов на варочную панель

нормам относительно электромагнитной

может привести к ее повреждению.

совместимости и что в них не могут

■ Фольга и пластмассовая посуда плавятся при контакте с

горячими конфорками. Не рекомендуется использование

вспомогательных покрытий для защиты варочной панели от

загрязнения.

Общая информация

В следующую таблицу включены наиболее частые

повреждения:

Повреждения Причина Решение

Пятна Пролившиеся продукты Необходимо сразу удалять пролившиеся продукты с помощью скребка для

стекла.

Неподходящие моющие средства Пользуйтесь только моющими средствами, подходящими для варочных пане

-

лей.

Царапины Соль, сахар и песок Не используйте варочную панель в качестве рабочего стола или опоры.

Шероховатое дно посуды цара

Проверьте используемую посуду.

пает варочную панель.

7
