Инструкция к Компьютеру Asus P3-PE5
English
P3-Series
ASUS PC (Desktop Barebone)
Installation manual
'
9;
9
(
G
X
K
H
UT
K
Download the latest manual from the ASUS website: www.asus.com

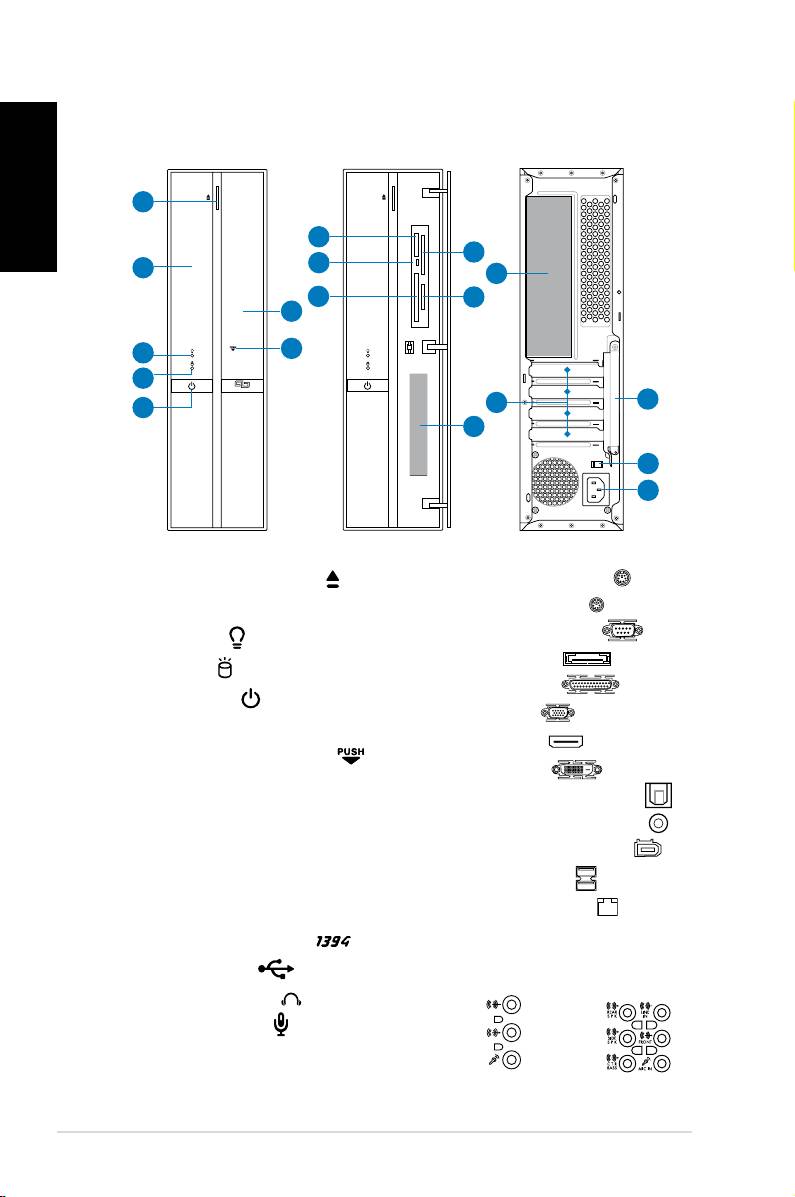

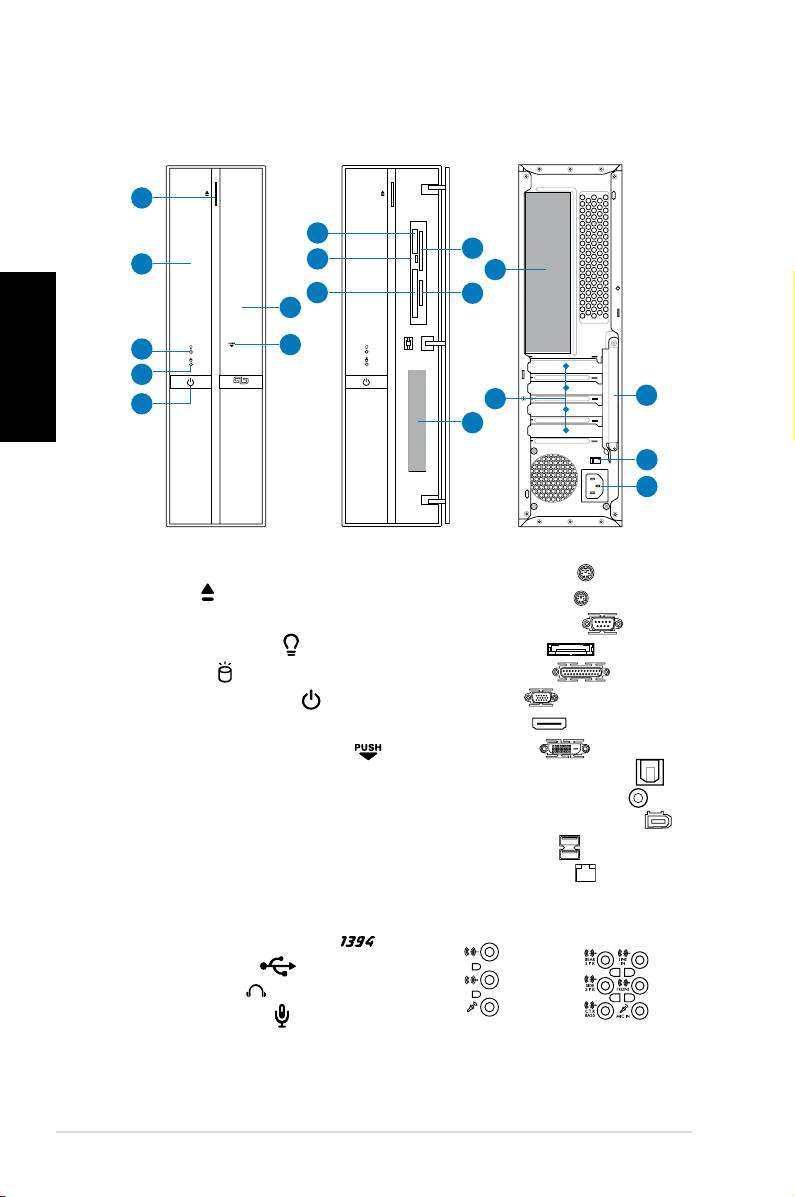

Front/Rear panel features
Front (Close)
Front (Open)
Rear
English
15
16
1. Optical drive eject button ( )
2. Optical drive bay cover
3. Power LED (
)
4. HDD LED (
)
5. Power button ( )
6. Front panel cover
7. Open the front panel cover (
)
®
8. Memory Stick
/Pro™card slot (MS)
9. Card reader LED (
R/W)
®
10. CompactFlash
card slot (CF)
®
11. SmartMedia
card slot (SM)
12. Secure Digital™/MultimediaCard
slot (SD/MMC)
13.* • 4-pin IEEE 1394a port (
)
• USB 2.0 ports (
)
• Headphones jack (
)
• Microphone jack (
)
2 Installation manual
'9;9(GXKHUTK
1
8
11
9
2
14
10
12
6
7
3
4
5
13
39
93
8=
9*33)
),
17
18
14.* • PS/2 keyboard port ( )
• PS/2 mouse port (
)
• Serial (COM) port (
)
• E-SATA port (
)
• Parallel port (
)
• VGA port (
)
• HDMI port (
)
• DVI-D port (
)
• Optical S/PDIF Out port (
)
• Coaxial S/PDIF Out port (
)
• 6-pin IEEE 1394a port (
)
• USB 2.0 ports (
)
• LAN (RJ-45) port (
)
• One of the following audio
jacks congurations:
• 6-channel • 8-channel
15. Expansion slot metal brackets
17.** Voltage selector switch
16. Metal bracket lock
18. Power connector
NOTE: *The front/rear panel ports and their locations may vary, depending on the
English
model of your system. For detailed descriptions, refer to the system User Guide.
NOTE: **The system’s power supply unit has a 115V / 230V voltage selector switch
located beside the power connector. Use this switch to select the appropriate system
input voltage according to the voltage supply in your area.

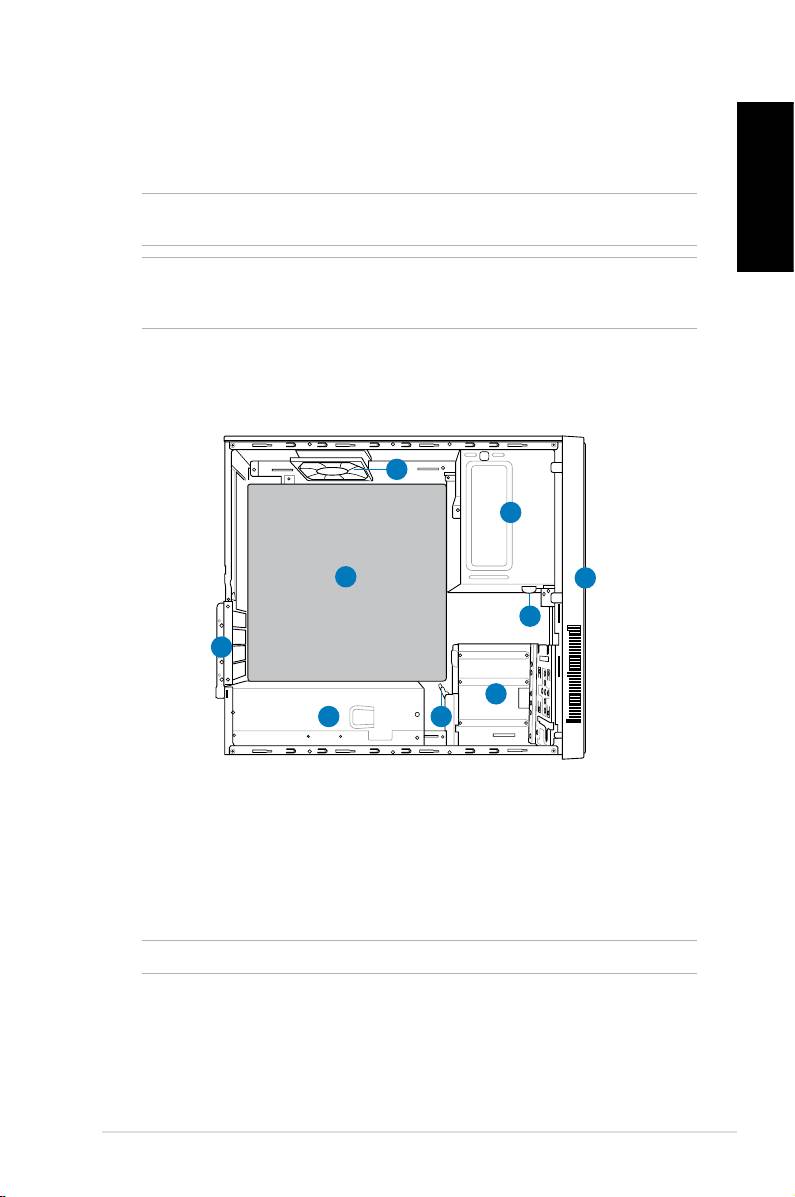

Internal components
9
1
8
2
3
7
4
6
5
1. 5.25-inch optical drive bay
6. Power supply unit
2. Front panel cover
7. Metal bracket lock
3. Optical drive lock
8.* ASUS motherboard
4. 3.5-inch hard disk drive bays
9. Chassis fan
5. Hard disk drive lock
NOTE: *Refer to the system User Guide for motherboard details.
3Installation manual

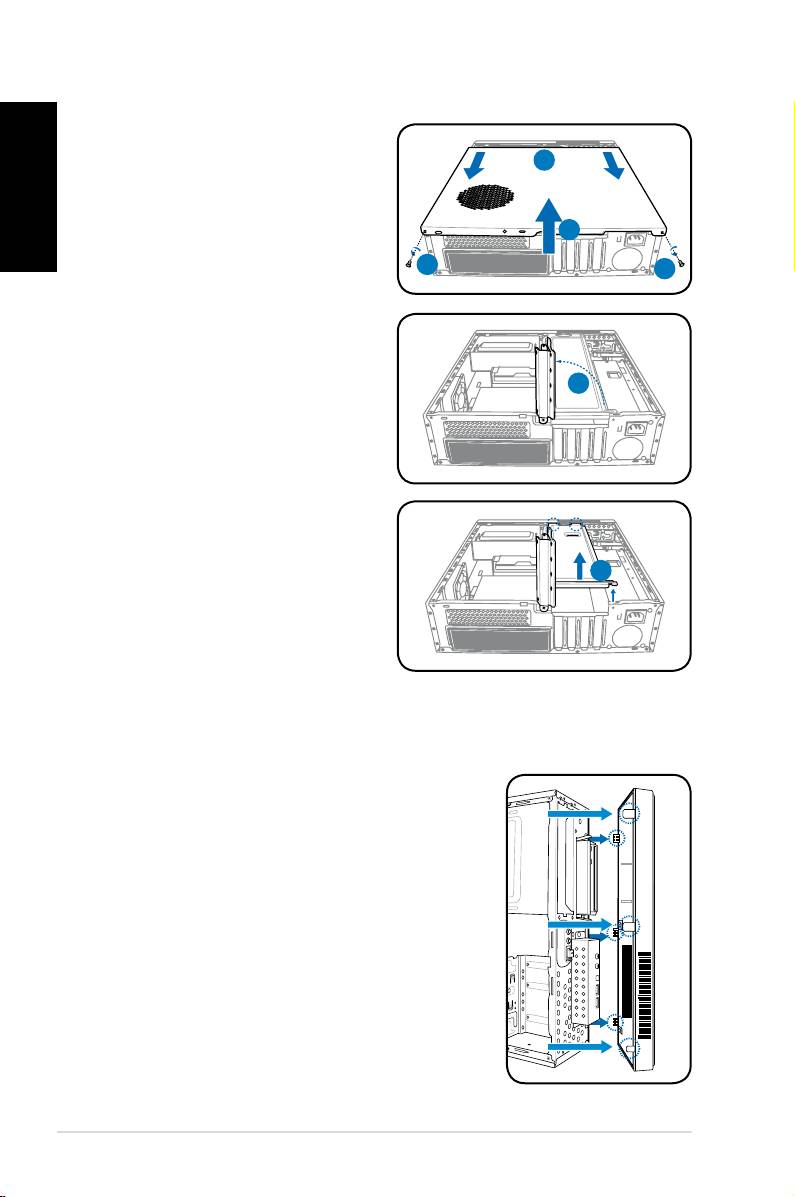

Removing the cover
1. Remove the cover screws on the
English
rear panel. Keep the screws for
2
later use.
2. Pull the cover toward the rear
panel.
3
3. Lift the cover and set it aside.
1
1
4. Lift the expansion card lock to a
90º-100º angle.
4
5. Lift the chassis support bracket
and remove it.
5
Removing the front panel cover
1. Locate the front panel cover tabs on the right
side of the chassis and the cover hooks on
the left. Lift them until they disengage from the
chassis.
2. Remove the front panel cover, and set it aside.
4 Installation manual

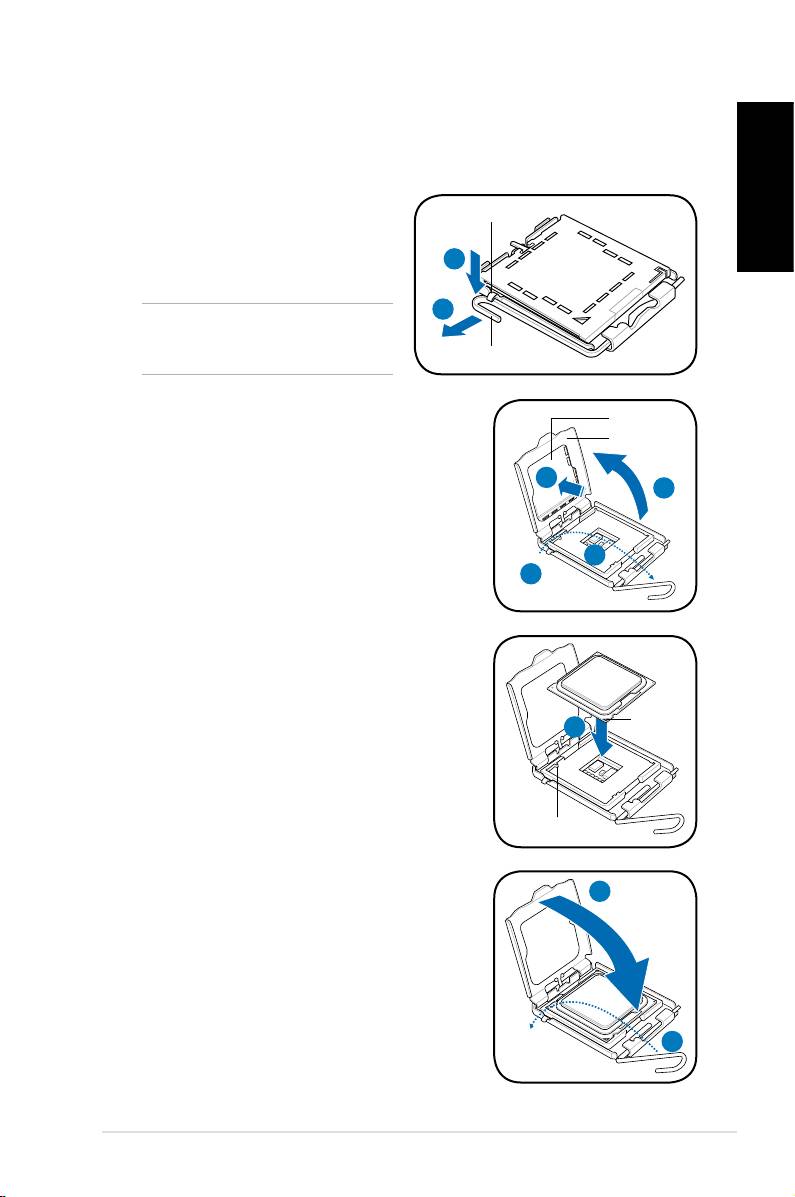

Installing a CPU
®
Installing an Intel
CPU in the LGA775 package
1. Locate the CPU socket on the motherboard.
2. Press the load lever with your
Retention tab
English
thumb (2A), and then move it to the
left (2B) until it is released from the
2A
retention tab.
2B
CAUTION: To prevent damage to the
socket pins, do not remove the PnP
cap unless you are installing a CPU.
Load lever
3. Lift the load lever in the direction of the arrow to
PnP cap
a 135º angle.
Load plate
4. Lift the load plate with your thumb and
forenger to a 100º angle (4A), then push the
4B
4A
PnP cap from the load plate window to remove
(4B).
3
3
5. Position the CPU over the socket, making
sure that the gold triangle is on the bottom-left
corner of the socket. Fit the socket alignment
key into the CPU notch.
Gold
5
triangle
mark
Alignment key
6. Close the load plate (6A), and then push the
6A
load lever (6B) until it snaps into the retention
tab.
6B
5Installation manual

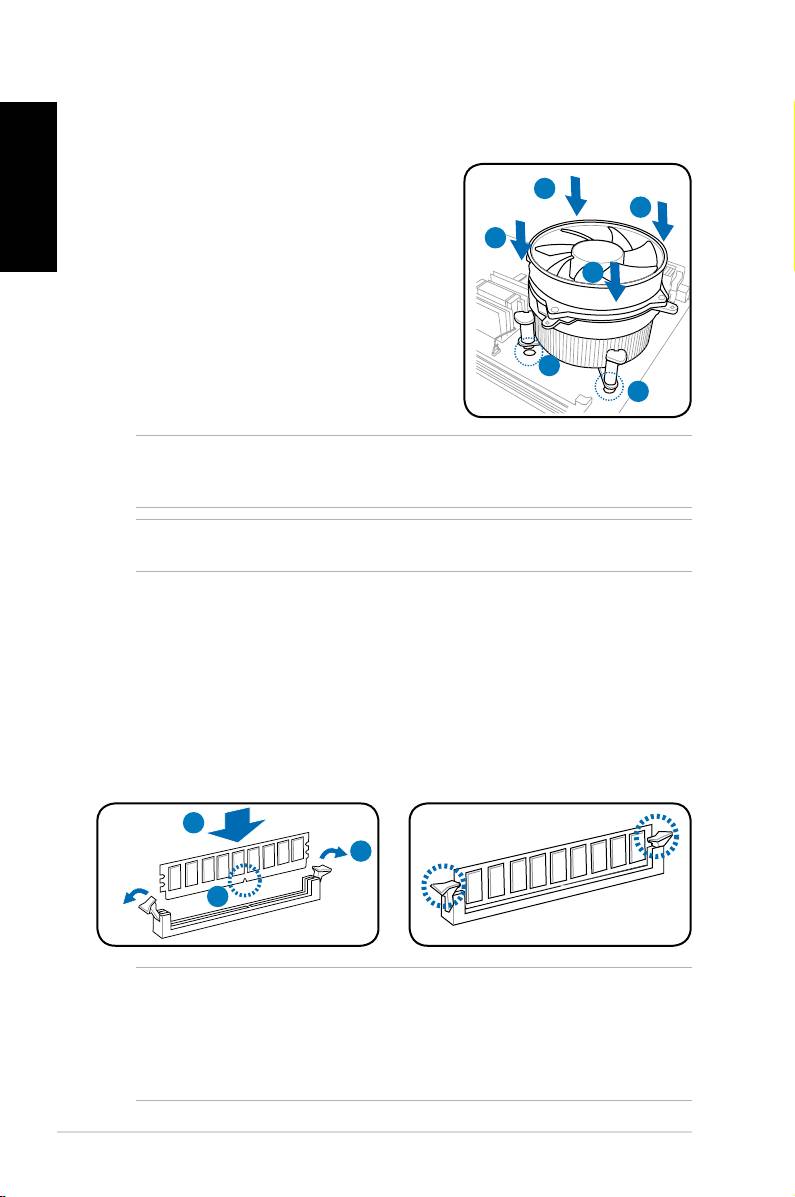

Installing the CPU fan and heatsink assembly
®
Installing an Intel
CPU heatsink and fan
English
1. Place the heatsink on top of the installed
CPU, making sure that the four fasteners
A
B
match the holes on the motherboard.
2. Push down two fasteners at a time in a
B
diagonal sequence to secure the heatsink
A
and fan assembly in place.
3. When the fan and heatsink assembly is in
place, connect the CPU fan cable to the
connector on the motherboard.
1
1
NOTE: Your boxed CPU should come with installation instructions for the CPU and fan/
heatsink assembly. If the instructions in this section do not match the CPU documentation,
follow the latter.
CAUTION: Do not forget to connect the CPU fan connector! Hardware monitoring error
can occur if you fail to plug this connector.
Installing a DIMM
1. Locate the DIMM sockets in the motherboard.
2. Unlock a DIMM socket by pressing the retaining clips outward.
3. Align a DIMM on the socket such that the notch on the DIMM matches the
break on the socket.
4. Push the DIMM to the socket until the retaining clips snap inward.
4
2
3
CAUTION:
• Unplug the power supply before adding or removing DIMMs. Failure to do so may
cause damage to the motherboard and/or components.
• A DIMM is keyed with a notch so that it ts in only one direction. Do not force
a DIMM into a socket to avoid damaging the DIMM.
6 Installation manual

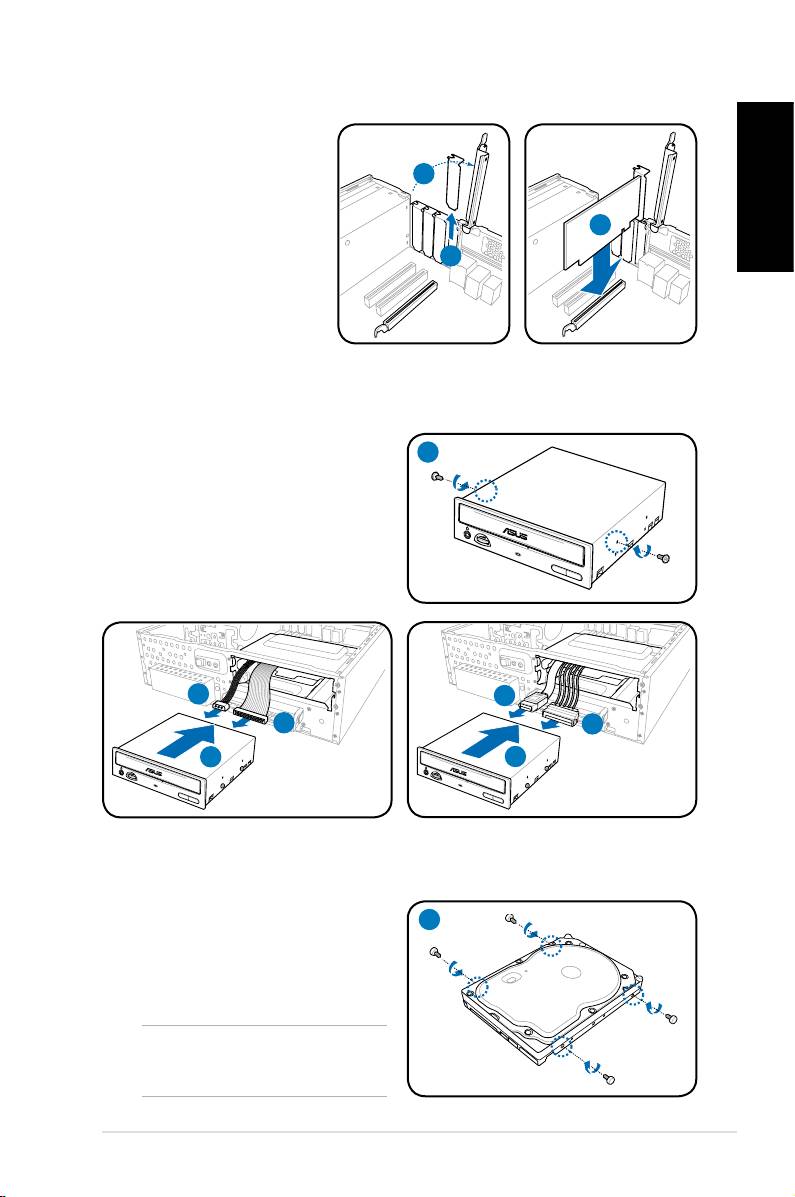

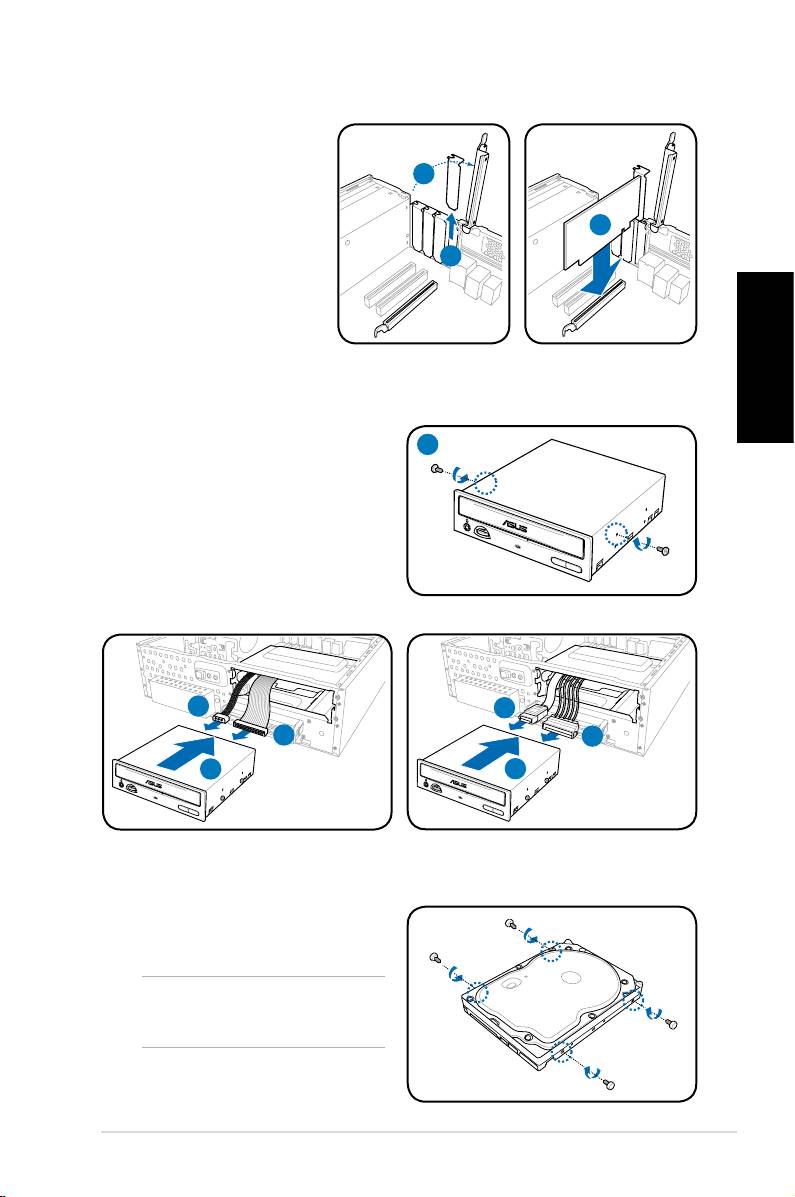

Installing an expansion card
1. Lift the expansion card
lock to a 90º-100º angle.
1
2. Remove the metal cover
opposite the slot that you
English
intend to use.
3
3. Insert the card connector
2
to the slot, and press the
card rmly until it ts in
place.
Installing an optical drive
1. Drive a screw to the screw hole on
1
both sides of the optical drive.
2. Connect the IDE/SATA signal plug
(2A) and IDE/SATA power plug (2B)
to the connectors at the back of the
IDE/SATA optical drive.
3. Push the drive all the way into the
bay until the drive lock clicks.
2B
2A
2A
2B
3
3
IDE
SATA
Installing a SATA hard disk drive
1. Drive two screws with rubber
1
washers on both sides of the hard
disk drive.
NOTE: Before using the hard disk
drive screws, put the supplied rubber
washers onto the screws.
7Installation manual

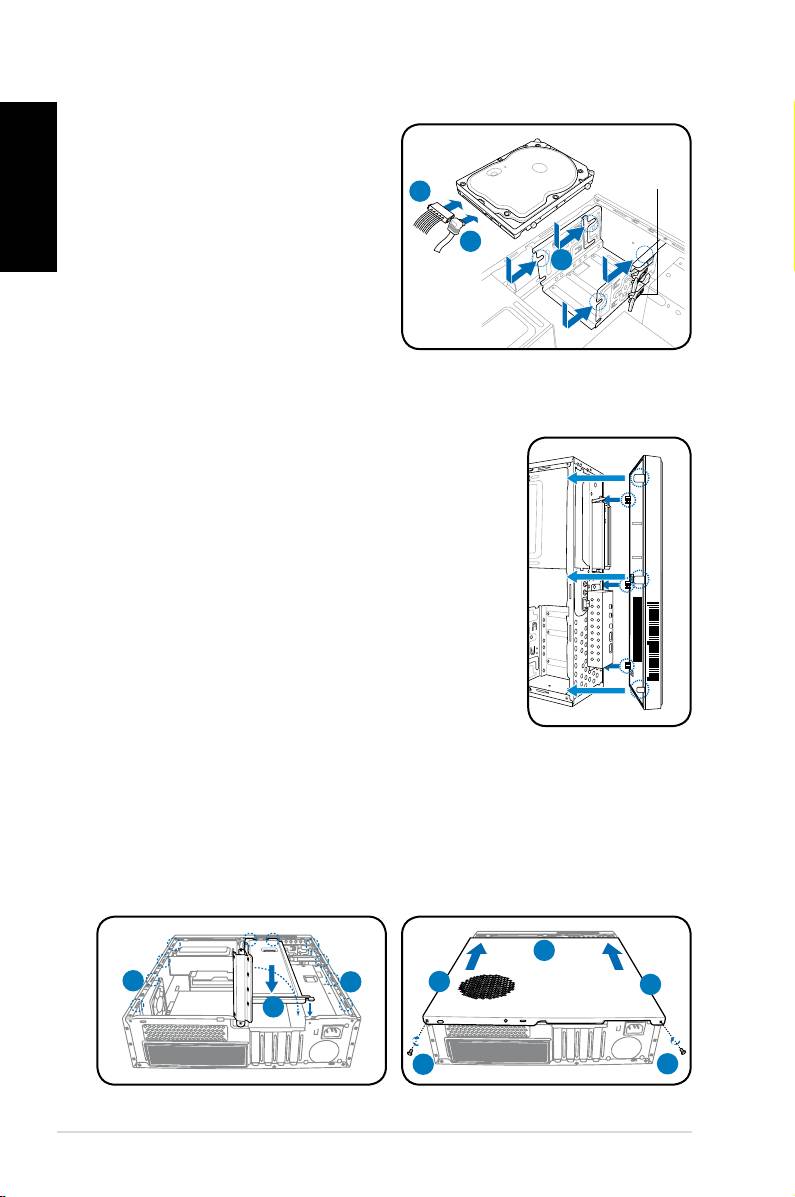

2. Connect the SATA signal plug
English
(2A) and power plug (2B) to the
connectors at the back of the hard
HDD drive lock
2B
disk drive.
3. Place the HDD into the bay. Make
2A
sure the HDD screws align with the
3
screw tracks.
4. Push the drive to the direction
of the arrows until the drive lock
clicks.
Reinstalling the front panel cover
1. Insert the front panel cover tabs to the holes on the
right side of the chassis.
2. Insert the front panel cover hooks to the chassis
until the cover ts in place.
Reinstalling the cover
1. Reinstall the chassis support bracket and the expansion card lock.
2. Insert the cover tabs to the holes on both sides of the chassis.
3. Push the cover toward the front panel until it ts in place.
4. Secure the cover with two screws you removed earlier.
3
2
2
2
2
1
4
4
8 Installation manual
P3-Série
ASUS PC (Système barebone)
Français
Manuel d’installation
Téléchargez les derniers manuels depuis le site web d’ASUS: www.asus.com
'
9;
9
(
G
X
K
H
UT
K

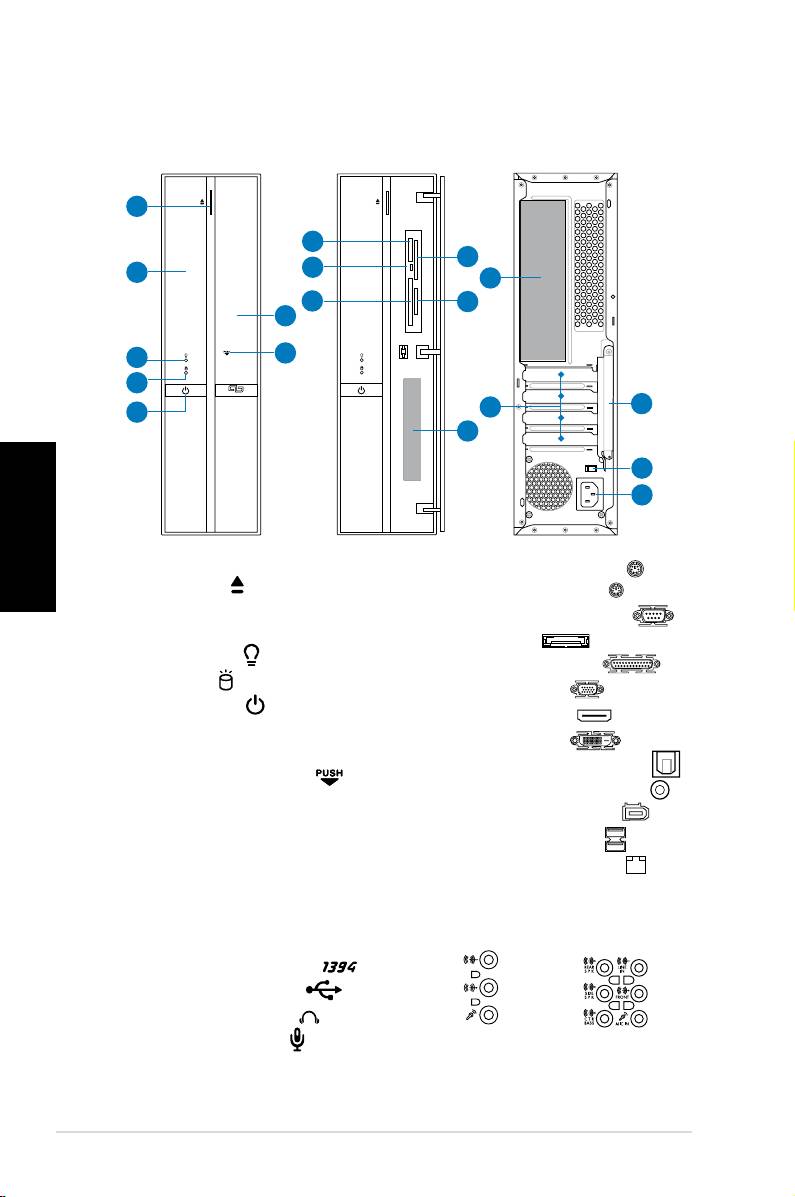

Caractéristiques de la façade/de l’arrière
Façade (Fermé)
Façade (Ouvert)
Arrière
Français
15
16
1. Bouton d’ejection du lecteur
14.* • Port clavier PS/2 (
)
optique ( )
• Port souris PS/2 (
)
2. Capot de la baie du lecteur optique
• Port Série (COM) (
)
3. LED d’alimentation (
)
• Port E-SATA (
)
• Port parallèle (
)
4. LED HDD (
)
• Port VGA (
)
5. Bouton d’alimentation (
)
• Port HDMI (
)
6. Façade
• Port DVI-D (
)
7. Ouverture de la façade avant (
)
®
8. Slot pour cartes Memory Stick
/
• Port S/PDIF Out optique (
)
Pro™ (MS)
• Port S/PDIF Out coaxial (
)
9. LED lecteur de cartes (
R/W)
• Port IEEE 1394a 6 broches (
)
®
10. Slot pour cartes CompactFlash
(CF)
• Ports USB 2.0 (
)
®
11. Slot pour cartes SmartMedia
(SM)
• Port LAN (RJ-45 (
)
12. Slot Secure Digital™/MultimediaCard
• Congurations audio possibles:
(SD/MMC)
• 6 canaux • 8 canaux
13.* •Port IEEE 1394a 4 broches (
)
• Ports USB 2.0 (
)
• Port Casque (
)
• Port Microphone (
)
2
Manuel d’installation
'9;9(GXKHUTK
1
8
11
9
2
14
10
12
6
7
3
4
5
13
39
93
8=
9*33)
),
17
18
15. Supports métalliques des slots
17.* Interrupteur de sélection du voltage
d’extension
18. Connecteur d’alimentation
16. Verrouillage des brackets métalliques
NOTE: *Les ports du panneau avant/arrière ainsi que leurs emplacements peuvent
varier selon le modèle de votre système. Pour une description détaillée, reportez-vous
au manuel de l’utilisateur de votre système.
NOTE: **L’alimentation du système est équipée d’un sélecteur de tension 115 V/230 V
situé près du connecteur d’alimentation. Utilisez cet interrupteur pour choisir la bonne
tension d’entrée en fonction des standards utilisés dans votre région.
Français

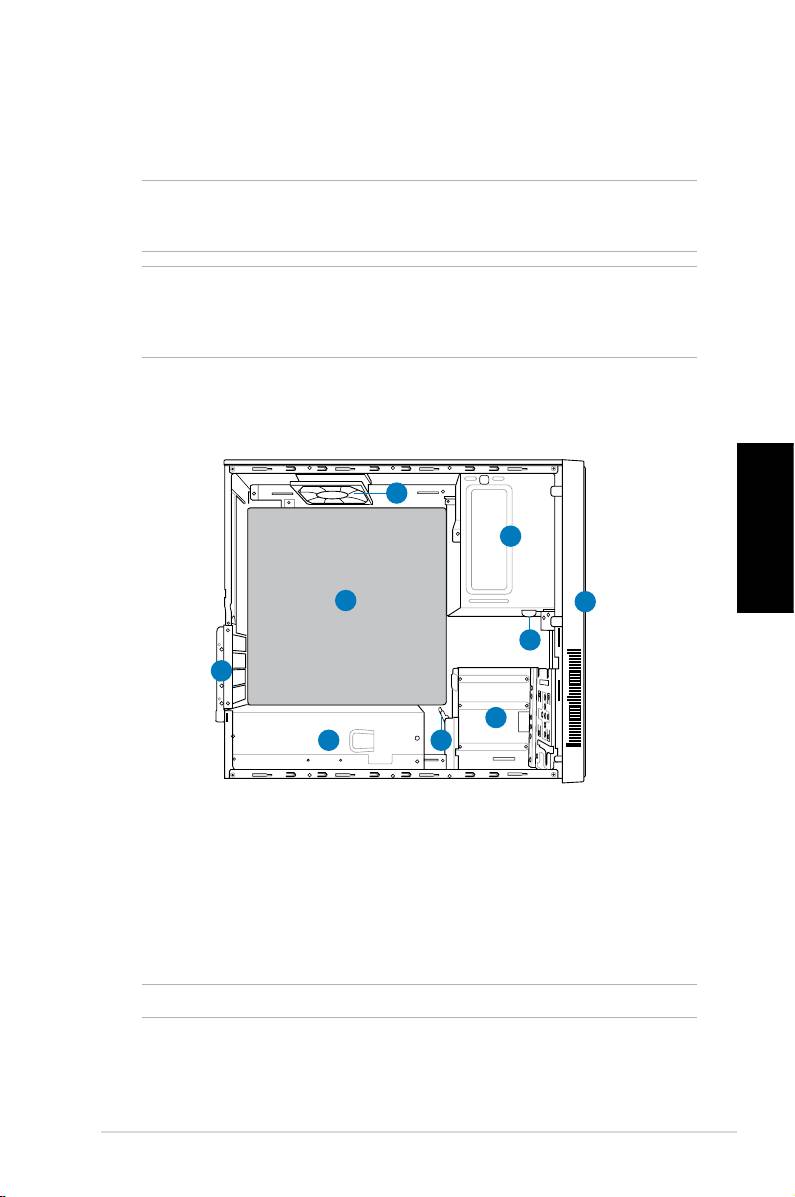

Composants internes
9
1
8
2
3
7
4
6
5
1. Baie 5.25 pouces vide
6. Alimentation
2. Façade
7. Verrouillage des brackets
3. Verrouillage du lecteur optique
métalliques
4. Baies pour disques durs de 3.5”
8*. Carte mère ASUS
5. Verrouillage du disque dur
9. Ventilateur du châssis
NOTE: *Reportez-vous au manuel de l’utilisateur du système pour plus de détails sur
la carte mère.
Manuel d’installation
3

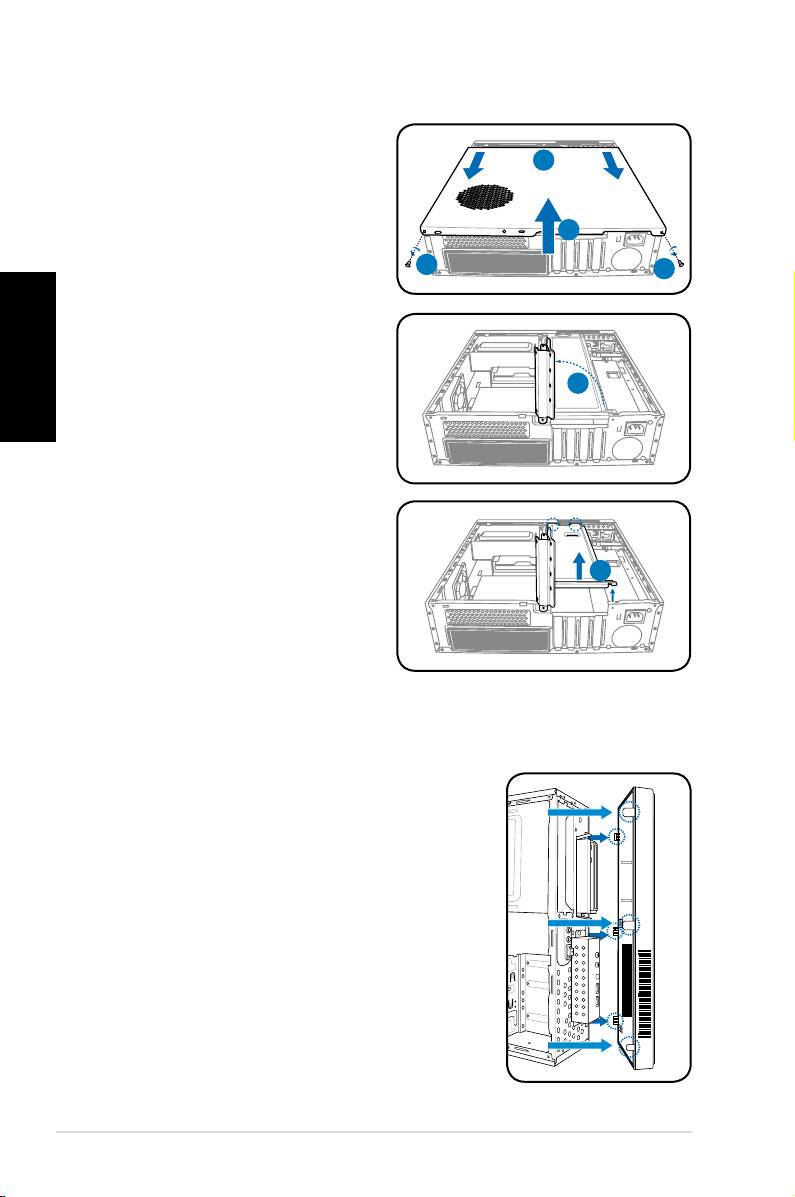

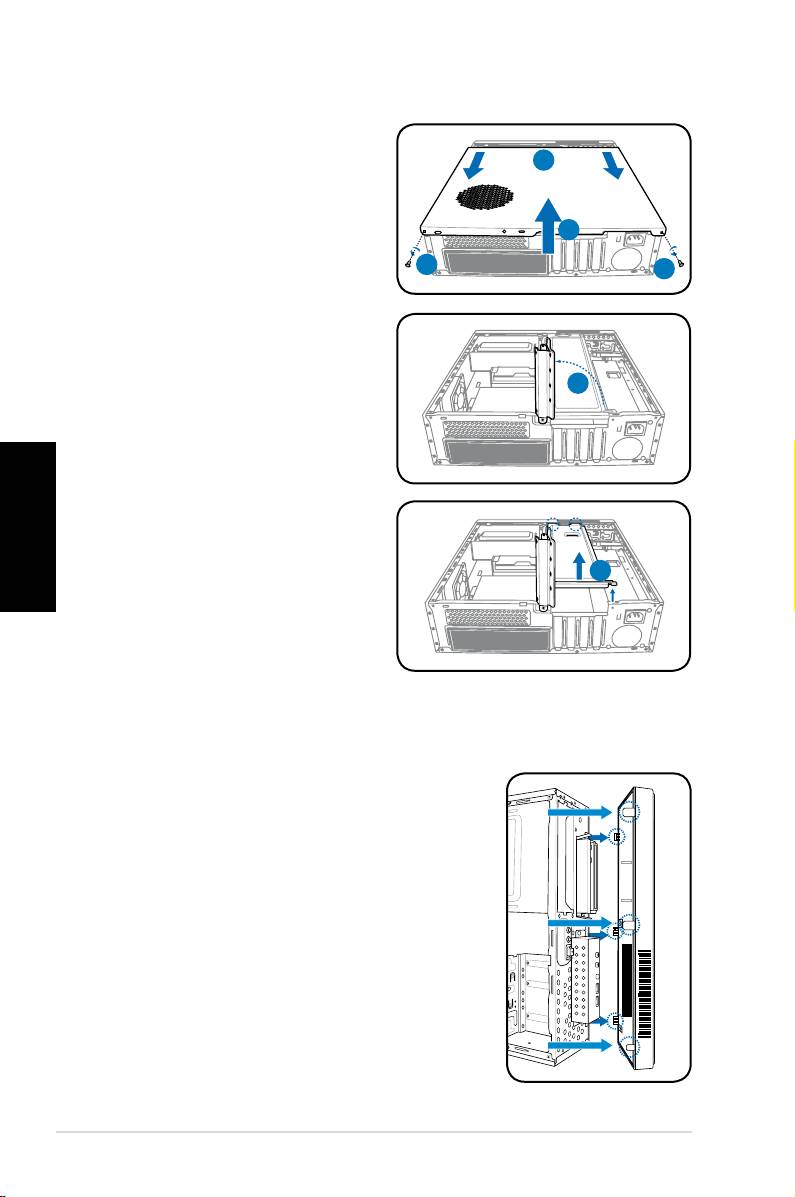

Enlever le capot
1. Retirez les vis du panneau
arrière. Conservez les vis pour un
2
usage ultérieur.
2. Faites glisser le panneau latéral
vers l’arrière.
3
3. Soulevez le capot, puis basculez-le.
1
1
Français
4. Levez le verrou pour cartes
d’extension à un angle de 90º-
100º.
4
5. Soulevez et retirez le support
métallique du châssis.
5
Retirer le capot de la façade
1. Localisez les onglets de verrouillage de
la façade situés à droite du châssis et les
crochets de verrouillage sur la gauche.
Soulevez-les jusqu’à ce qu’ils se désengagent
du châssis.
2. Retirez le panneau avant, et mettez-le de côté.
4
Manuel d’installation

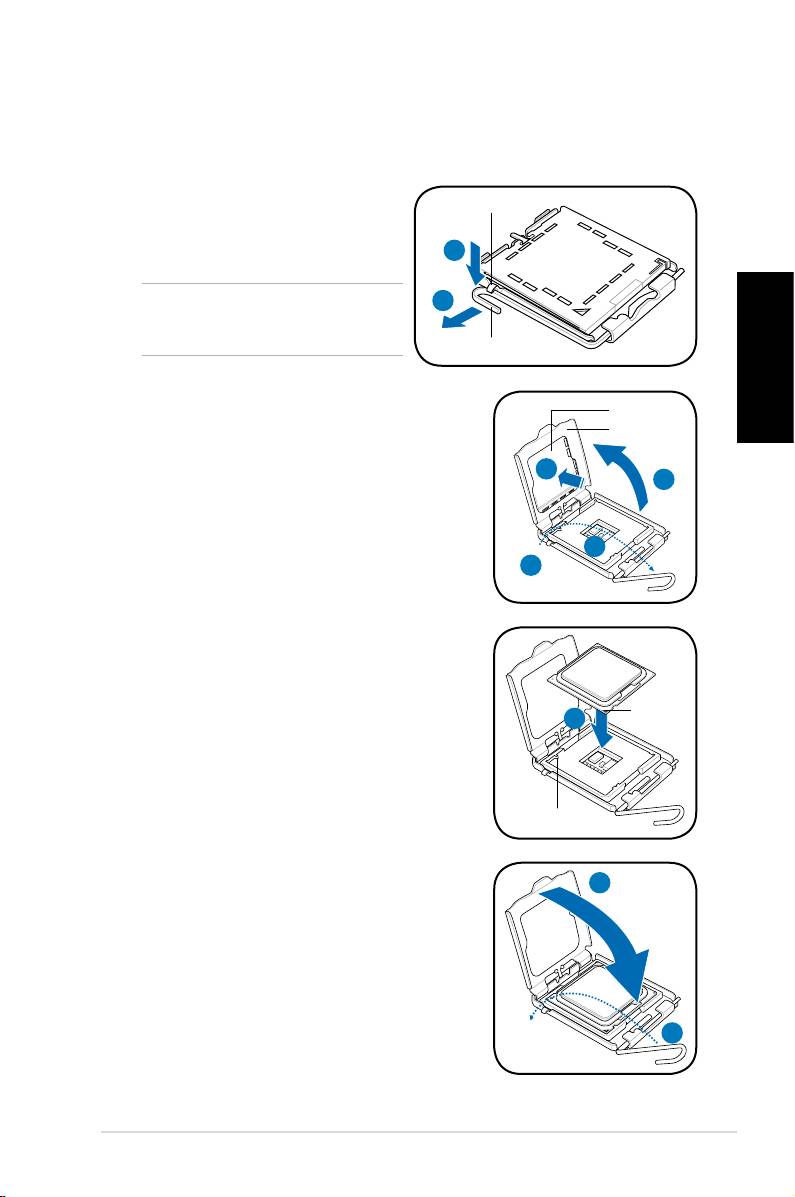

Installer un CPU
®
Installer un processeur Intel
au format LGA775
1. Localisez le socket du CPU sur la carte mère.
2. Pressez le levier avec votre pouce
Loquet de rétention
(2A) et glissez-le vers la gauche
(2B) jusqu’à ce qu’il soit libéré du
2A
loquet de rétention.
ATTENTION: Pour éviter d’endommager
2B
les broches du socket, ne retirez pas le
capuchon PnP à moins d’installer le CPU.
Levier
Français
3. Levez le levier dans la direction de la èche à
Plaque de
protection
un angle de 135º.
Plaque
4. Levez la plaque avec votre pouce à un angle de
100°(4A), puis poussez le couvercle PnP de la
4B
4A
plaque pour l’enlever (4B).
3
3
5. Placez le CPU au dessus du socket, en
vous assurant que le triangle doré soit dans
le coin inférieur gauche du socket. La clef
d’alignement du socket doit correspondre avec
Marque
triangulaire
l’encoche du CPU.
5
dorée
Clef d’alignement
6. Refermez la plaque (6A), puis poussez le levier
6A
(6B) jusqu’à ce qu’il soit accroché par le loquet
de rétention.
6B
Manuel d’installation
5
Installer l’ensemble dissipateur-ventilateur
®

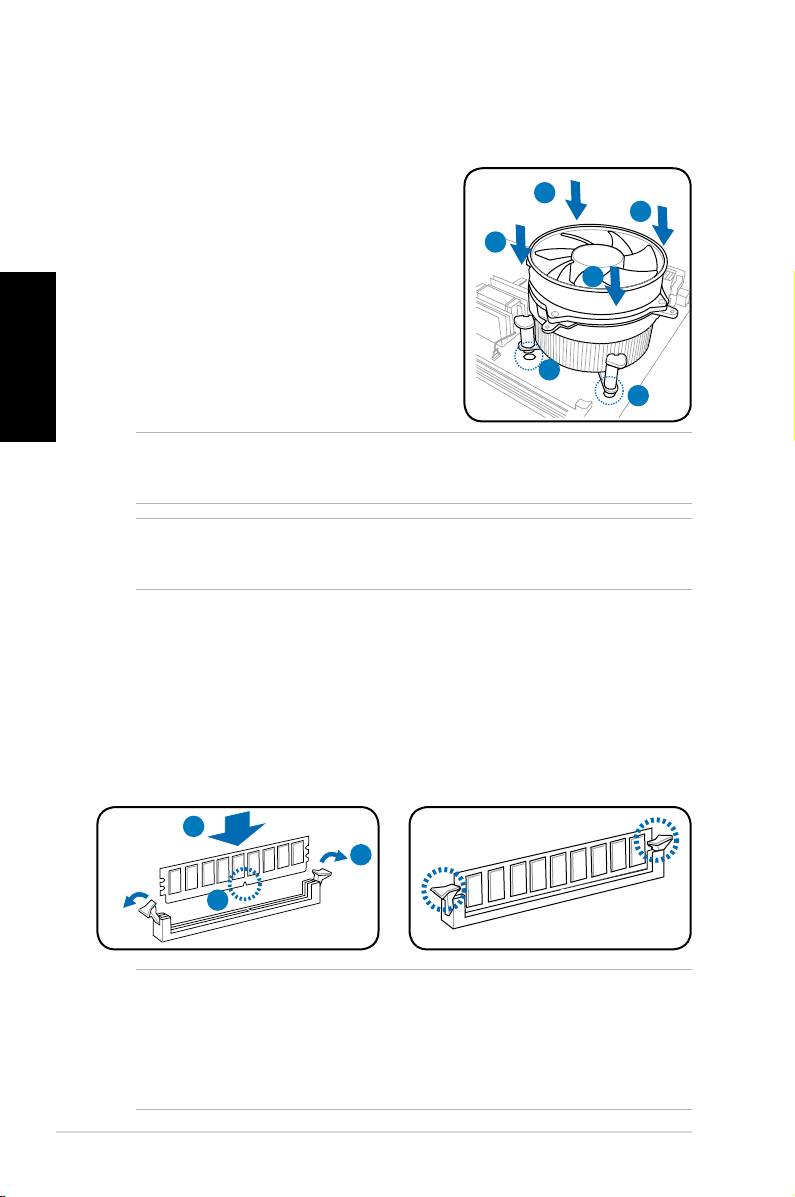

Installer un ensemble dissipateur-ventilateur pour processeur Intel
1. Placez le dissipateur sur le processeur, en
A
vous assurant que les quatres systèmes de
B
serrage correspondent aux trous de la carte
mère.
B
2. Pressez sur deux systèmes de serrage à
A
la fois en séquence diagonale pour xer
Français
l’ensemble dissipateur-ventilateur.
3. Lorsque l’ensemble dissipateur-ventilateur
est en place, connectez le câble du
1
ventilateur CPU au connecteur de la carte
1
mère étiqueté CPU_FAN.
NOTE. Votre CPU en boîte doit contenir des instructions d’installation pour le CPU et
l’ensemble ventilateur/dissipateur. Si les instructions de cette section ne correspondent
pas à celles de la documentation du CPU, suivre cette dernière,
ATTENTION: N’oubliez pas de connecter le câble du ventilateur au connecteur de la
carte mère! Des erreurs lors de la surveillance du matériel peuvent survenir si vous ne
branchez pas ce connecteur.
Installer un module DIMM
1. Localisez les sockets DIMM de la carte mère.
2. Déverrouillez un socket DIMM en pressant sur les clips de rétention vers l’extérieur.
3. Alignez un module DIMM sur le socket de sorte que l’encoche sur la DIMM
corresponde à l’ergot du socket.
4. Enfoncez le module DIMM dans le socket jusqu’à ce que les clips de
rétention se referment.
4
2
3
ATTENTION:
• Débranchez la source d’alimentation avant d’ajouter ou de retirer des modules
DIMMs. Ne pas le faire peut endommager la carte mère et/ou les composants.
• Un module DDR DIMM est verrouillé par une encoche, de sorte qu’il ne peut
entrer dans le socket que dans un seul sens. NE FORCEZ pas sur un module
pour le faire entrer dans son socket pour ne pas l’endommager.
6
Manuel d’installation
Installer une carte d’extension
1. Soulevez la carte
d’extension dans un angle
de 90º-100º.
1
2. Enlevez la protection
métallique du slot que
3
vous voulez utiliser.
2
3. Insérez le connecteur de
la carte dans le slot et
pressez jusqu’à ce que la
carte soit en place.
Installer un lecteur optique
Français
1. Placez une vis dans chaque pas de vis
1
situé sur les côtés du lecteur optique.
2. Connectez les câbles de signal
IDE/SATA (2A) et d’alimentation
IDE/SATA (2B) sur leurs
connecteurs respectifs à l’arrière du
lecteur optique IDE/SATA.
3. Enfoncez le lecteur dans la baie
jusqu’à ce que les verrous cliquent.
2B
2A
2A
2B
3
3
IDE
SATA

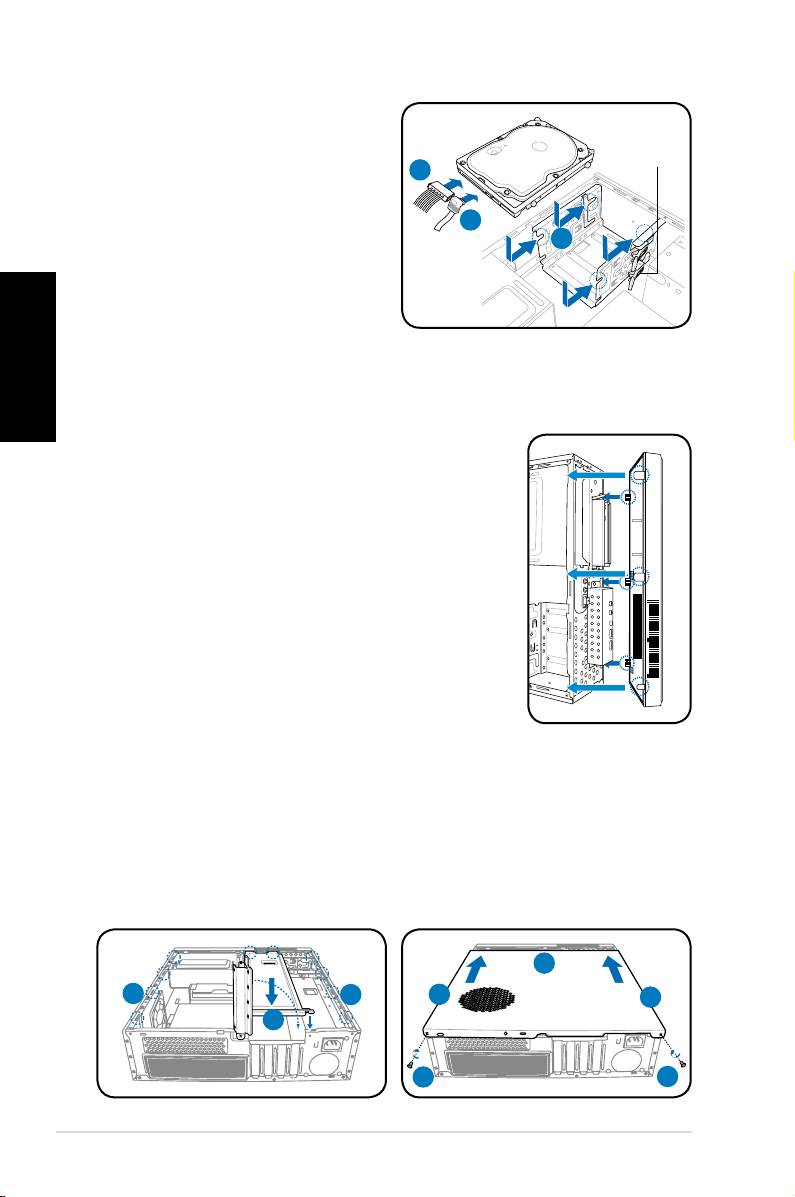

Installer un disque dur SATA
1. Mettez deux vis avec joint de
caoutchouc de chaque côté du
lecteur.
NOTE: Avant d’utiliser les vis du
lecteur optique, placez les rondelles
caoutchoutées fournies sur les vis.
Manuel d’installation
7
2. Connectez les câbles de signal
SATA (2A) et d’alimentation (2B)
Verrou des vis
sur leurs connecteurs respectifs à
HDD
2B
l’arrière du disque dur.
3. Placez le disque dur dans la baie.
2A
Assurez-vous que les vis destinées
3
à sécuriser le disque dur soient
bien alignées sur les pas de vis de
la baie.
Français
4. Poussez le lecteur en direction des
èches jusqu’à ce qu’il soit bien
sécurisé.
Réinstaller le capot de la façade
1. Insérez les clapets
de la façade dans les
ouvertures situées sur le
côté droit du châssis.
2. Insérez les crochets du
capot de la façade dans
les onglets du châssis
jusqu’à ce que le capot
soit bien en place.
Réinstaller le panneau
1. Réinstallez le support métallique du châssis et le verrou de la carte d’extension.
2. Insérez les onglets de verrouillage dans les ouvertures de chaque côté du
châssis.
3. Poussez le panneau latéral en direction de la façade jusqu’à ce qu’il soit bien
en place.
4. Sécurisez le capot avec les deux vis, retirées précédemment.
3
2
2
2
2
1
4
4
8
Manuel d’installation
P3-Serie
ASUS PC (Desktop Barebone)
Installationshandbuch
Deutsch
Die neueste Version des Handbuchs nden Sie auf der ASUS-Website: www.asus.com
'
9;
9
(
G
X
K
H
UT
K
Frontseite/Rückseite
Vorderseite
Vorderseite
Rückseite
(geschlossen)
(Offen)
15
16
Deutsch
1. Auswurftaste des optischen
14.* • PS/2-Tastaturanschluss ( )
Laufwerkes ( )
• PS/2-Mausanschluss (
)
2. Schubladenabdeckung des
• Serieller (COM) Anschluss (
)
optischen Laufwerkes
• E-SATA-Port (
)
3. Betriebs-LED (
)
• Paralleler Anschluss (
)
4. HDD-LED (
)
• VGA-Anschluss (
)
5. Stromschalter (
)
• HDMI-Anschluss (
)
6. Fronttafelabdeckung
• DVI-D-Ausgang (
)
7. Entfernen Sie die
• Optischer S/PDIF-Ausgang (
)
Vorderseitenabdeckung ( )
• Koaxialer S/PDIF-Ausgang (
)
®
TM
8. Memory Stick
Pro
-
• 6-Pin-IEEE-1394a-Port (
)
Kartensteckplatz (MS)
• USB 2.0-Anschlüsse (
)
9. Kartenleser-LED (
R/W)
®
• LAN (RJ-45)-Anschluss (
)
10. CompactFlash
-Kartensteckplatz (CF)
®
• Eine der folgenden
11. SmartMedia
-Kartensteckplatz (SM)
Audiobuchsen-kongurationen:
12. Secure Digital™ MultimediaCard-
Steckplatz (SD/MMC)
• 6-Kanal • 8-Kanal
13.* • 4-Pin-IEEE-1394a-Port (
)
• USB 2.0-Anschlüsse (
)
• Kopfhöreranschluss (
)
• Mikrofonanschluss (
)
2 Installationshandbuch
'9;9(GXKHUTK
1
8
11
9
2
14
10
12
6
7
3
4
5
13
39
93
8=
9*33)
),
17
18
15. Metallene
17.* Spannungsauswahlschalter
Erweiterungssteckplatzklammern
18. Stromanschluss
16. Metallblendenriegel
HINWEIS: *Die Anschlüsse an Vorder- und Rückseite und ihre Position können je nach
Modell variieren. Genauere Beschreibungen nden Sie im Benutzerhandbuch des
Systems.
HINWEIS: **Das Netzteil ist mit einem 115V/230V-Spannungsschalter neben dem
Stromanschluss ausgestattet. Verwenden Sie diesen Schalter, um die passende
Systemeingangsspannung entsprechend Ihrem Stromversorgungssystem in Ihrer
Region auszuwählen.
Interne Komponenten
9
1
Deutsch
8
2
3
7
4
6
5
1. Leeres 5,25-Zoll Fach für ein
6. Netzteil
optisches Laufwerk
7. Metallblendenriegel
2. Fronttafelabdeckung
8.* ASUS-Motherboard
3. Riegel des optischen Laufwerks
9. Gehäuselüfter
4. 3.5”-Festplattenschacht
5. Riegel des Festplattenfachs
HINWEIS: *Details zum Motherboard nden Sie im Benutzerhandbuch des Systems.
3Installationshandbuch
Entfernen der Abdeckung
1. Entfernen Sie die Schrauben der
Abdeckung an der Rückseite.
2
Die Schrauben für spätere
Wiederverwendung gut aufheben.
2. Ziehen Sie die Abdeckung nach
3
hinten.
1
3. Heben Sie die Abdeckung und
1
legen sie zur Seite.
4. Ziehen Sie den
Erweiterungssteckplatzriegel bis
zu einem Winkel von 90°-100°
4
hoch.
Deutsch
5. Heben Sie die Gehäuseklammer
an und entfernen Sie sie.
5
Entfernen der Frontabdeckung
1. Suchen Sie die Fronttafellaschen auf
der rechten und die Abdeckungshaken
auf der linken Seite. Heben Sie die
Fronttafelabdeckung vom Gehäuse weg.
2. Entfernen Sie die Fronttafelabdeckung und
legen Sie sie beiseite.
4 Installationshandbuch
Оглавление
- Конструкция передней/задней панели
- Внутренние компоненты
- Снятие крышки Снятие передней панели
- Установка процессора
- Установка вентилятора и радиатора Установка модулей памяти DIMM
- Установка карты расширения Установка оптического привода Установка жесткого диска с интерфейсом SATA
- Установка передней панели Установка кожуха
