U7793

Xonar DG SI

PCI 7.1 & Headphone Amp Audio Card

Quick Start Guide

First Edition

October 2012

Copyright © 2012 ASUSTeK Computer Inc.

All Rights Reserved

English

English

2

ASUS Xonar DG SI Quick Start Guide

Table of content

English ............................................................................................... 1

Français ............................................................................................... 6

Deutsch ............................................................................................... 9

Italiano ............................................................................................. 12

Español ............................................................................................. 15

Português .......................................................................................... 18

Pyccкий

............................................................................................ 21

Türkçe ............................................................................................. 24

English

English

1. Package contents

Check your ASUS Xonar DG SI audio card package for the following items:

• ASUS Xonar DG SI PCI audio card

2. System requirements

To ensure a successful installation of the Xonar DG SI card, your computer must

meet the following requirements:

• One PCI 2.2 (or higher) compatible slot for the audio card

®

®

®

• Microsoft

Windows

8 (32/64bit) / Windows

7 (32/64bit) / XP (32/64bit) /

MCE2005

®

®

®

• Intel

Pentium

4 1.4 GHz, AMD

Athlon 1400 CPU, or faster CPU

• 256 MB (or above) DRAM system memory

• 60 MB available HDD space for driver installation package

• High-quality headphones or powered analog speakers to enjoy the ultra-high

delity sound of the card

3. Hardware introduction

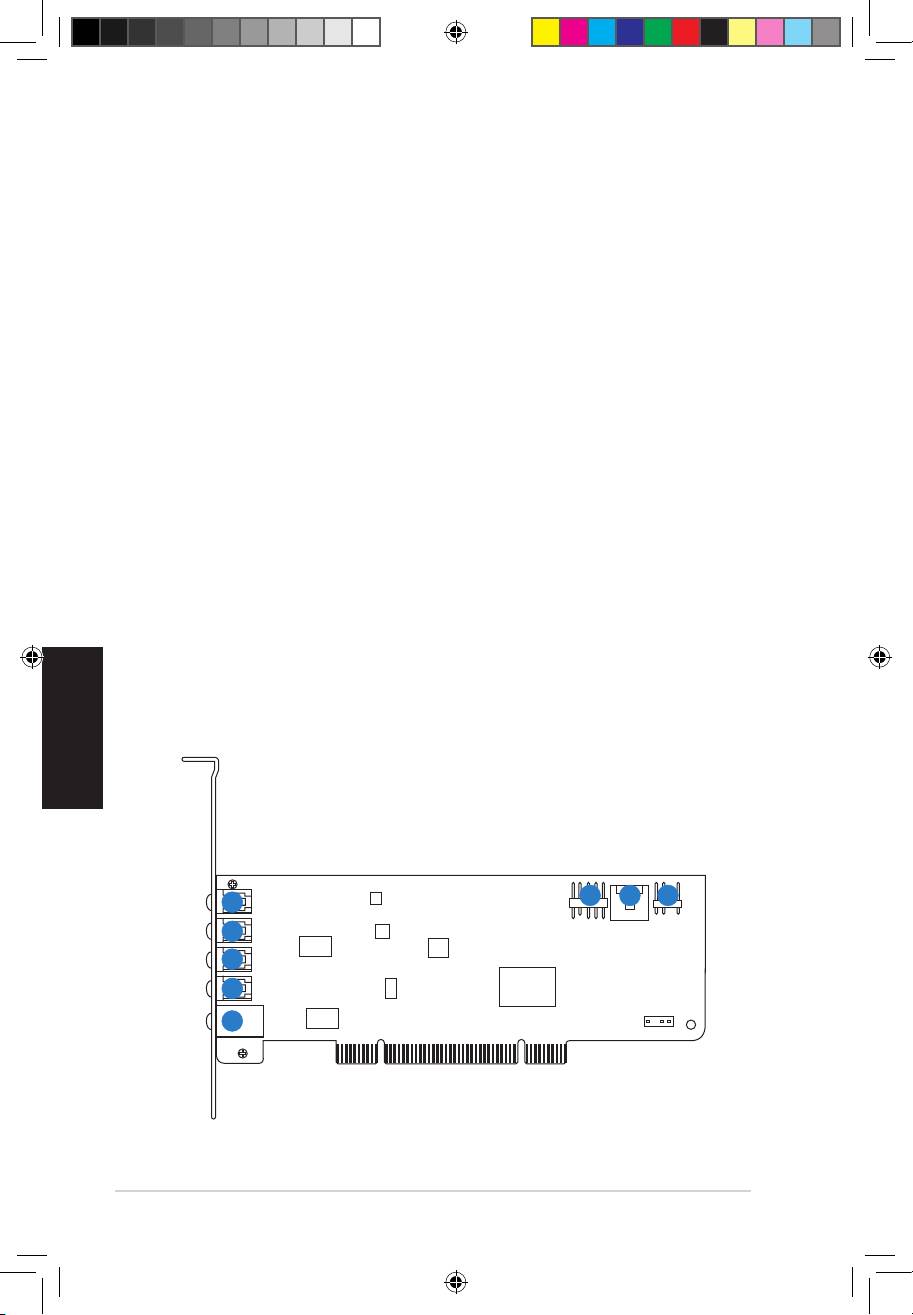

3.1 Xonar DG SI card layout

6

7 8

1

2

3

4

5

English

English

4

ASUS Xonar DG SI Quick Start Guide

No Item Description

Connect your external PC microphone to this 3.5mm port for

Microphone In port

voice input. Built-in high-quality Microphone pre-amplier.

1

Connect analog devices like MP3 players, CD players,

Line In port

music synthesizers and other line-level sound sources to this

3.5mm port for audio recording or processing.

Connect your headphones or 2/2.1 channel speakers to this

Headphone/Front

2

3.5mm port. For multi-channel speaker systems, connects to

Out port

the front left/right input on the powered speakers.

Side Surround Out

Connects to the surround channel input on 4/4.1/5.1/6.1/7.1

3

port

powered analog speakers.

Center/Subwoofer

Connects to the center/subwoofer input on 5.1/6.1/7.1

4

Out port

powered analog speakers.

Rear/Back Surround

Connects to the back surround input on 6.1/7.1 powered

Out port

analog speakers.

Optical TOSLINK digital output port. Connects to external

5

digital decoder or digital speaker systems, Home Theater

S/PDIF Out port

systems, AV receivers for outputting digital audio including

PCM, DTS Digital, DTS, WMA-Pro, etc.

9-pin Intel AC’97 / HDA front-panel which supports audio

Front panel audio

6

jack-detection and audio FP Headphone selection for Analog

header

Out on the Audio Center.

4-pin header. Usually connects to the Analog Audio output of

TV tuner card or other sound source inside your PC system.

7 Aux Input Header

(To monitor your TV tuner card’s audio from this Aux-In, you

must enable the “monitor” function for Aux-In in the Xonar

Audio Center’s recording mixer.)

8 S/PDIF Out header

Connects to the graphics card with HDMI support.

English

English

3.2 Card installation

Before you proceed with the following installation steps, disable your onboard

audio device in your BIOS settings, or uninstall any other audio cards on your

PC. For BIOS setting or uninstallation of other sound cards, refer to the user

manuals of your motherboard and audio card.

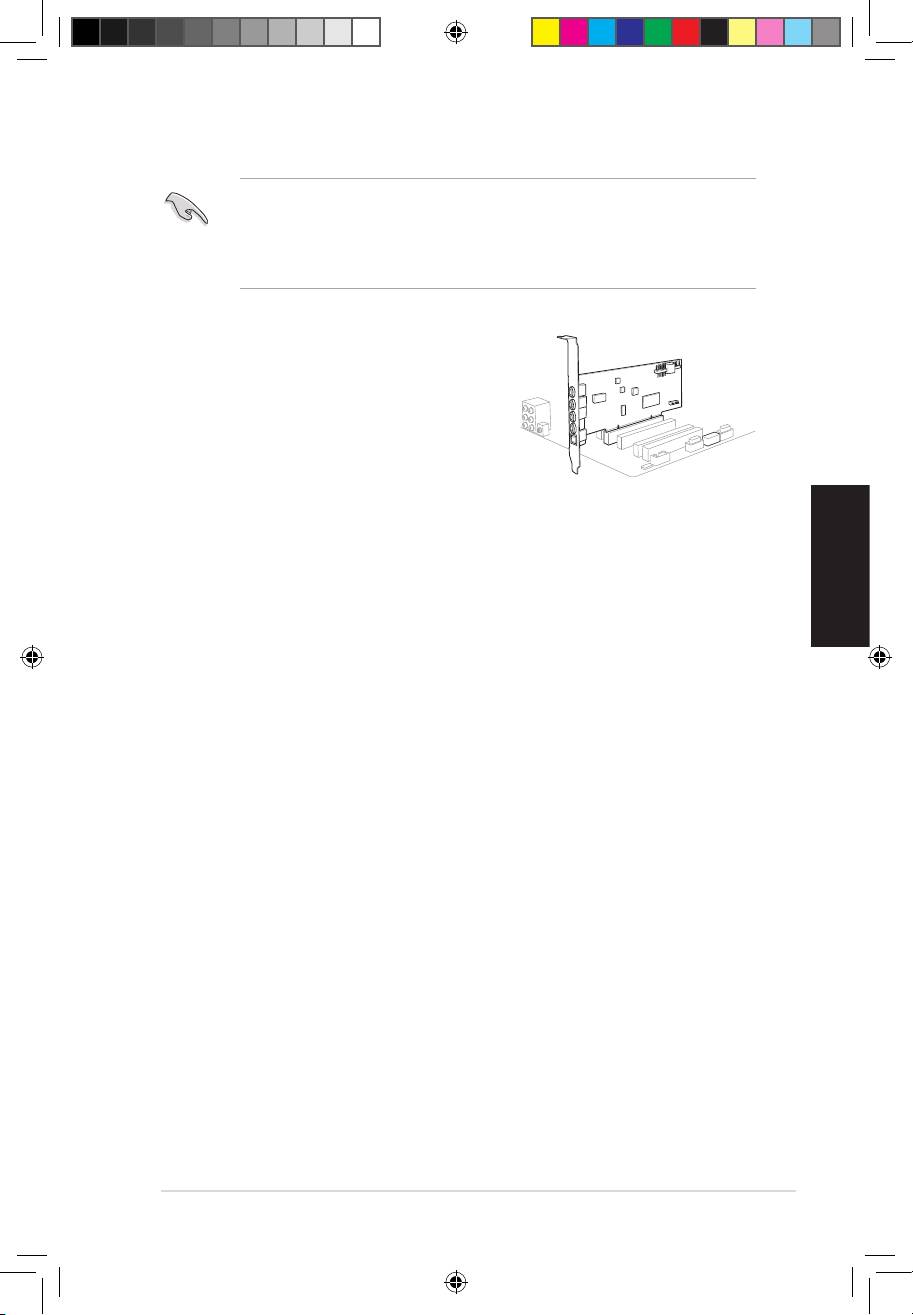

Installing the Xonar DG SI card

1. Power OFF the computer, the monitor, and

all other peripheral devices connected to

your computer.

2. Unplug the computer power cord from your

computer and power outlet.

3. Touch the metal back or side panel of the

computer to avoid static electricity.

4. Remove the chassis cover.

5. Remove the metal bracket from an available PCI slot for the Xonar DG SI

audio card.

6. Carefully insert the audio card into the PCI slot. Ensure the audio card sits

properly in place.

7. Secure the audio card with screws and the metal bracket.

8. Put back the chassis cover.

9. Reconnect all cables.

10. Plug the power cord to the computer and to a power outlet.

11. Power ON the computer.

4. Driver installation

Installing the Xonar DG SI card driver

1. After you have installed the Xonar DG SI card, turn on your computer.

®

Windows

automatically detects the audio card and searches for device

drivers. When prompted for the drivers, click Cancel.

2. Download the driver from ASUS support website. Open the driver folder and

run setup.exe.

3. Follow the onscreen instructions to nish the installation.

1

2

Français

Français

6

ASUS Xonar DG SI - Guide de démarrage rapide

1. Contenu de la boîte

Vériez que la boîte de votre carte son ASUS Xonar DG SI contient bien les éléments

suivants :

• Carte son PCI ASUS Xonar DG SI

2. Pré-requis système

Avant d’installer la carte son Xonar DG SI, assurez-vous que votre ordinateur

puisse satisfaire aux critères suivants :

• Un slot PCI 2.2 (ou supérieur) pour la carte son

®

®

®

• Microsoft

Windows

8 (32/64bit) / Windows8 (32/64bit) / Windows

7 (32/64bit) / XP (32/64bit) /

MCE2005

®

®

• Un processeur Intel

Pentium

4 1.4GHz ou AMD Athlon 1400 ou supérieur

• Mémoire DRAM de 256 Mo (ou plus)

• 60 Mo d’espace disque disponible pour l’installation du pilote

• Des écouteurs de haute qualité, des haut-parleurs analogiques pour proter

pleinement de la qualité audio délivrée par la carte son

3. Introduction au matériel

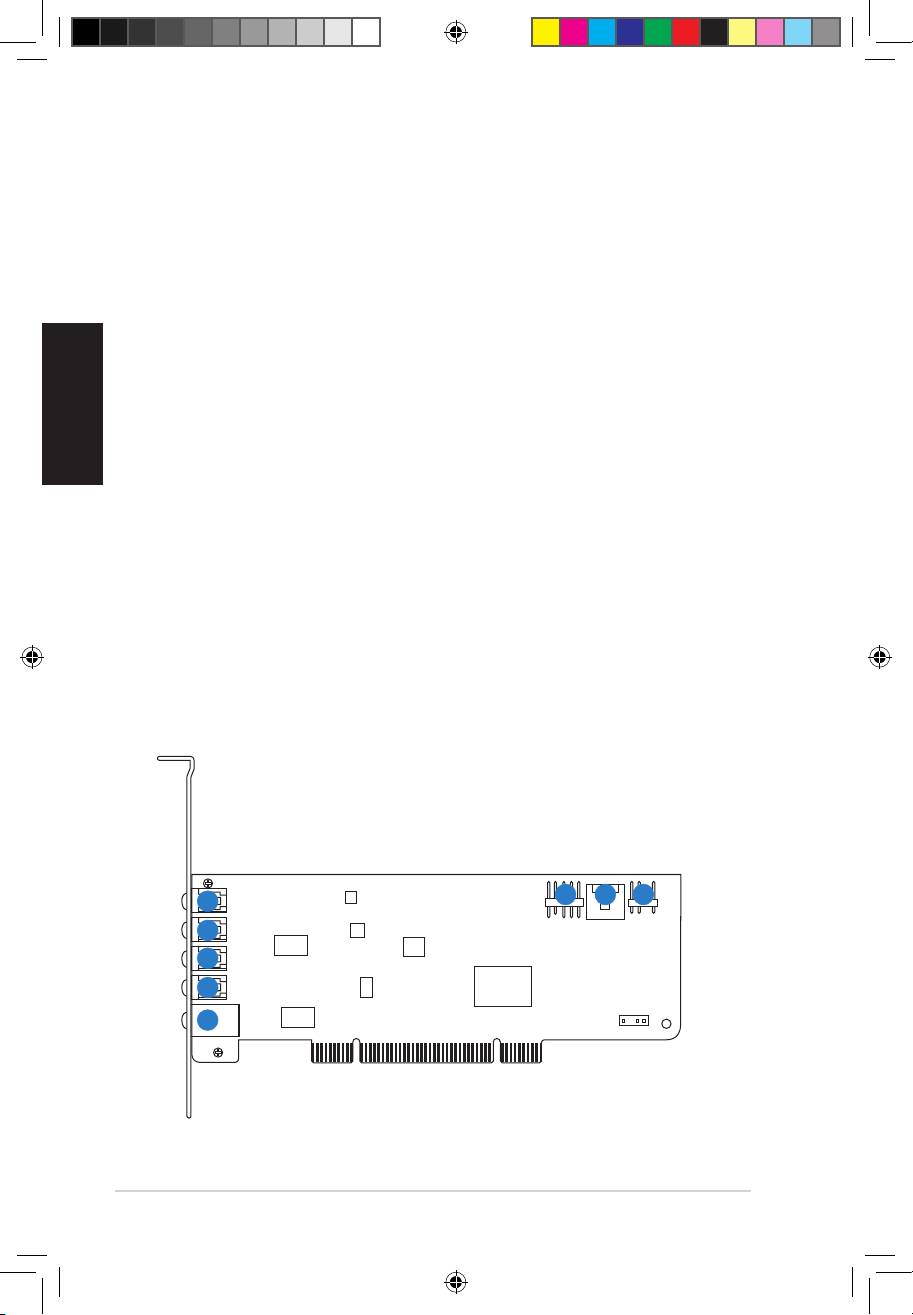

3.1 Diagramme de la carte Xonar DG SI

6

7 8

1

2

3

4

5

Français

Français

N° Élément Description

1 Port d’entrée

Connectez le port microphone externe de votre PC sur ce

microphone

jack 3.5mm. Intègre un préamplicateur de microphone de

haute qualité.

1 Port d’entrée audio

Connectez des périphériques analogiques (lecteur MP3,

lecteur CD, etc) ou autres sources audio sur ce jack 3.5mm.

(Via un convertisseur numérique-analogique avec un rapport

signal / bruit de 118 dB)

2 Port casque/sortie de

Connectez le câble audio droit (rouge) de votre système de

signal avant

haut-parleurs 2/2.1 sur ce port. Pour les système de haut-

parleurs multi-canaux, se connecte au port d’entrée de signal

avant droit/gauche.

3 Port de sortie

Se connecte au port d’entrée Surround des systèmes de

Surround latéral

haut-parleurs analogiques alimentés 4/4.1/5.1/6.1/7.1.4/4.1/5.1/6.1/7.1..

4 Port de sortie centre/

Se connecte au port d’entrée centre/caisson de basse

caisson de basse

des systèmes de haut-parleurs analogiques alimentés

5.1/6.1/7.1.

5 Port de sortie

Se connecte au port d’entrée Surround arrière des systèmes

Surround arrière

de haut-parleurs analogiques alimentés 6.1/7.1

5 Port de sortie S/PDIF

Port de sortie numérique TOSLINK. Se connecte à un

décodeur numérique externe, un home cinéma, un système

de haut-parleurs numériques ou un récepteur pour la

transmission d’un signal audio numérique supportant les

technologies PCM, DTS Digital, DTS, WMA-Pro, etc.

6 En-tête audio pour

Compatible Intel HDA / AC’97, supporte la détection desAC’97, supporte la détection dessupporte la détection des

panneau avant

ports audio et intègre une prise casque pour une sortie

(9 broches)

analogique sur votre système d’enceintes.

7 En-tête d’entrée

Se connecte généralement au port de sortie audio

auxiliaire

analogique d’une carte tuner TV ou tout autre source audio

(4 broches)

interne du PC. (Pour surveiller les signaux audio de votre

carte tuner TV depuis ce port, vous devrez activer la fonction

de surveillance du port “Aux-In” à partir de l’utilitaire audio

Xonar DG SI Audio Center.)

En-tête sortie S/PDIF

Se connecte à une carte graphique avec support HDMI.

3.2 Installation de la carteInstallation de la carte

Avant de continuer, il est recommandé de désactiver le chipset audio embarqué

dans le BIOS ou de désinstaller les autres cartes audio de votre système. (Pour

les options du BIOS ou la désinstallation d’autres cartes son, référez-vous aux

manuels d’utilisation de la carte mère et de la carte audio)

Installer la carte son Xonar DG SI Xonar DG SI

1. Éteignez l’ordinateur, le moniteur et tous

les périphériques connectés au PC.

Français

2. Débranchez le cordon d’alimentation de

l’ordinateur et de la prise électrique.

3. Touchez l’arrière métallique ou le panneau

latéral du châssis de l’ordinateur pour vous

Français

décharger de l’électricité statique.

4. Retirez le panneau latéral du châssis.

5. Retirez les caches métalliques d’un slot PCI pour pouvoir installer la carte pour pouvoir installer la cartepour pouvoir installer la carte

Xonar DG SI.

6. Insérez délicatement la carte son sur le slot PCI. Assurez-vous que la carteInsérez délicatement la carte son sur le slot PCI. Assurez-vous que la carte PCI. Assurez-vous que la carteAssurez-vous que la carte

est bien en place.

7. Sécurisez la carte à l’aide de vis ou des caches métalliques.

8. Replacez le panneau latéral du châssis.Replacez le panneau latéral du châssis.

9. Reconnectez tous les câbles.Reconnectez tous les câbles.

10. Reliez le cordon d’alimentation à l’ordinateur et à une prise électrique.Reliez le cordon d’alimentation à l’ordinateur et à une prise électrique.

11. Allumez l’ordinateur.

4. Installation du �iloteInstallation du �ilote

Installer le pilote de la carte Xonar DG SI Xonar DG SI

®

1. Une fois la carte son installée, allumez votre PC. WindowsUne fois la carte son installée, allumez votre PC. Windows son installée, allumez votre PC. Windowsinstallée, allumez votre PC. Windows

détectera

automatiquement la carte son et lancera la recherche du pilote approprié.

Lorsque la fenêtre d’installation du pilote apparaît, cliquez sur Annuler.

2. Téléchargez le pilote à partir du site �eb d’ASUS. Ouvrez le dossierTéléchargez le pilote à partir du site �eb d’ASUS. Ouvrez le dossier

téléchargé et cliquez sur le chier setup.exe.

3. Suivez les instructions à l’écran pour terminer l’installation.

8

ASUS Xonar DG SI - Guide de démarrage rapide

1. Ver�ackungsinhalt

Überprüfen Sie Ihre ASUS Xonar-DG-SI-Kartenverpackung auf folgenden Inhalt:

• ASUSXonar-DG-SI PCI Audio-Karte

2. Systemanforderungen

Um eine erfolgreiche Installation der Xonar-DG-SI-Karte sicherzustellen, muss Ihr Xonar-DG-SI-Karte sicherzustellen, muss Ihrsicherzustellen, muss Ihr

Computer folgende Anforderungen erfüllen:

• Ein PCI Express 2.2 (oder höher) -kompatibler Steckplatz für die Audio-Karte

®

®

• Microsoft® Windows

8 (32/64Bit) /Microsoft® Windows

7 (32/64Bit) / XP

(32/64Bit) / MCE2005

®

®

®

• Intel

Pentium

4 1,4 GHz oder AMD

Athlon 1400-Prozessor oder höher

• 256 MB (oder mehr) DRAM-Systemspeicher

Deutsch

• 60 MB freier Festplattenspeicher für die Treiberinstallation

• Hochwertige Kopfhörer oder aktive Analoglautsprecher, um den HiFi-Sound

der Karte zu genießen

Deutsch

3. Hardware-Erklärung

3.1 Xonar-DG-SI-Kartenansicht

6

7 8

1

2

3

4

5

ASUS Xonar-DG-SI-Schnellstartanleitung

9

Español

16

ASUS Xonar DG SI - Guía de inicio rápido

Nº Elemento Descripción

Puerto Entrada de

Conecte el micrófono externo de su PC a este puerto

micrófono

de 3,5mm. Esta entrada incluye un preamplicador de

micrófono de alta calidad.

Puerto Entrada de

Conecte dispositivos analógicos como reproductores MP3,

1

línea

reproductores de CD, sintetizadores de música y otras

fuentes de sonido de nivel de línea a este puerto de 3,5 mm

para grabar o procesar audio. (A través del conversor A-D

con 102 dBs de SNR)

2 Puerto para

Conecte sus auriculares o altavoces de canal 2/2.1 a este

Auriculares/ Salida

puerto de 3,5mm. Los sistemas de altavoces multicanal, se

Frontal

deberán conectar a la entrada frontal izquierda/derecha de

los altavoces que estén encendidos.

3 Puerto de Salida

Conecta a la entrada del canal de sonido envolvente en de

Lateral de Sonido

los sistemas analógicos 4/4.1/5.1/6.1/7.1.

Envolvente

4 Puerto de Salida

Conecta a la entrada central/altavoz de graves de los

Central/Altavoz de

sistemas analógicos 5.1/6.1/7.1 .

Graves

5 Puerto de Salida

Conecta a la entrada Posterior de sonido Envolvente en de

Posterior/Trasero de

los sistemas analógicos 6.1/7.1.

Sonido Envolvente

Puerto Salida S/PDIF

Puerto de salida digital óptico TOSLINK. Permite conectar

un descodicador digital externo o sistemas de altavoces

digitales, sistemas de cine en casa, receptores de AV para

enviar señales de audio digitales como PCM, Dolby Digital,

DTS, WMA-Pro, etc.

6 Puerto Salida S/PDIF

Puerto de salida digital óptico TOSLINK. Permite conectar

un descodicador digital externo o sistemas de altavoces

digitales, sistemas de cine en casa, receptores de AV para

enviar señales de audio digitales como PCM, Dolby Digital,

DTS, WMA-Pro, etc.

7 Base de conexiones

Conector de 4 contactos.. Permite conectar la salida Audio

de entrada auxiliar

analógico de la tarjeta de sintonización de TV u otra fuente

de sonido de su PC. Para controlar el audio de la tarjeta

de sintonización de TV desde esta entrada auxiliar, debe

habilitar la función “monitor” para dicha entrada en el

mezclador de grabación del centro de audio de Xonar DG SI.

8 Conector de salida

Se conecta a la tarjeta gráca soportada con HDMI.

S/PDIF

Antes de continuar con los siguientes pasos de instalación, es recomendable

deshabilitar el dispositivo de audio integrado en la conguración del BIOS o

desinstalar cualquier otra tarjeta de audio de su PC. Para obtener información

sobre la conguración del BIOS o la desinstalación de otras tarjetas de sonido,

consulte los manuales de usuario de la placa base y la tarjeta de audio.

Instalación de la tarjeta Xonar DG SI

1. APAGUE el equipo, el monitor y todos

los dispositivos periféricos conectados al

primero.

2. Desconecte el cable de alimentación del

equipo y de la toma de corriente eléctrica.

3. Toque el panel posterior o lateral metálico

del equipo para descargar la electricidad

estática.

4. Retire la tapa del chasis.

5. Extraiga el soporte de metal de una ranura PCI que esté disponible para la

instalación de la tarjeta de sonido Xonar DG SI.

6. Inserte con cuidado la tarjeta de sonido en la ranura PCI.

7. Asegure la tarjeta de audio con los tornillos y el cierre metálico.

8. Conecte el cable de alimentación de la fuente de alimentación al conector de

alimentación de la tarjeta de audio.

9. Vuelva a colocar la tapa del chasis.

10. Conecte de nuevo todos los cables.

11. Enchufe el cable de alimentación a su PC y a una toma de corriente

eléctrica.

12. ENCIENDA el equipo.

4. Instalación de la controlador

Instalación de la controlador de la tarjeta Xonar DG SI

®

1. Una vez instalada la tarjeta Xonar DG SI, apague el equipo. Windows

detectará la tarjeta de audio y buscará los controlares del dispositivo

automáticamente. Cuando el sistema le pregunte por los controladores, haga

clic en Cancelar.

2. Descargue el controlador del sitio Web de soporte de ASUS. Abra la carpeta

de los controladores y ejecute el archivo setup.exe.

3. Siga las instrucciones en pantalla para nalizar la instalación.

1

2

3.1 Instalación de la tarjeta

Português

Português

18

Guia de instalação rápida ASUS Xonar DG SI

1. Conteúdo da embalagem

Verique se a embalagem da sua placa de áudio ASUS Xonar DG SI contém os

seguintes itens:

• Placa de áudio PCI ASUS Xonar DG SI

2. Requisitos do sistema

Para garantir uma correcta instalação da placa Xonar DG SI, o seu computador

deve satisfazer os seguintes requisitos:

• Uma ranhura PCI 2.2 (ou acima) compatível para a placa de áudio

®

®

• Microsoft

Windows

8/ 7 (32/64bit) / XP (32/64bit) / MCE2005

®

®

• CPU Intel

Pentium

4 de 1,4 GHz ou AMD Athlon 1400 ou acima

• 256 MB de memória DRAM do sistema (ou superior)

• 60 MB de espaço disponível no disco rígido para instalação do controlador

• Auscultadores de alta qualidade ou altifalantes analógicos amplicados para

desfrutar do som de ultra alta-delidade da placa

3. Introdução ao hardware

3.1 Esquema da placa Xonar DG SI

6

7 8

1

2

3

4

5

Português

Português

Nº Item Descrição

Porta de entrada de

Ligue o seu microfone de PC externo a esta porta de 3.5mm

microfone

para entrada de voz. Pré-amplicador interno de microfone

de alta qualidade.

Porta de entrada de

Ligue dispositivos analógicos como leitores de MP3,

1

linha

leitores de CD, sintetizadores e outras fontes de áudio de

nível de linha a esta porta de 3.5mm para gravação ou

processamento de áudio. (Através do conversor 102dB SNR

A-D de ultra alta delidade)

2 Porta de saída frontal/

Ligue os seus auscultadores ou altifalantes de 2/2.1 canais

auscultadores

a esta porta de 3.5mm. Para sistemas de altifalantes multi-

canal, liga à entrada frontal esquerda/direita dos altifalantes

amplicados.

3 Porta de saída

Liga à entrada de canal surround em altifalantes

Surround lateral

4/4.1/5.1/6.1/7.1 analógicos amplicados.

4 Porta de saída central/

Liga à entrada traseira/surround em altifalantes 6.1/7.1

Subwoofer

analógicos amplicados.

5 Porta de saída S/PDIF

Porta de saída óptica digital TOSLINK. Liga a

descodicadores digitais ou sistemas de altifalantes digitais,

sistemas de cinema em casa, receptores AV para saída de

áudio digital incluindo PCM, Dolby Digital, DTS, WMA-Pro,

etc.

6 Conector de áudio do

Painel frontal Intel AC’97 / HDA de 9 pinos que suporta

painel frontal

a detecção de cha de áudio e selecção de áudio para

auscultadores no painel frontal para Saída Analógica no

Centro de Áudio.

7 Conector de entrada

Conector de 4 pinos. Liga normalmente à saída de áudio

Auxiliar

analógico da placa de TV ou outra fonte de áudio no sistema

do PC. (Para controlar o áudio da sua placa de TV a partir

desta entrada Auxiliar, deve activar a função “monitor” para a

entrada Auxiliar no misturador de gravação do Xonar DG SI

Audio Center.)

8 Ficha de Saída S/PDIF

Liga à placa gráca suportada com um cabo HDMI.

Antes de prosseguir com os passos de instalação seguintes, recomendamos

que desactive o seu dispositivo de áudio incorporado nas denições do BIOS,

ou desinstale outras placas de áudio do seu PC. (Para congurar o BIOS ou

desinstalar outras placas de áudio, consulte os manuais do utilizador da sua

placa principal e da placa de áudio)

Instalar a placa Xonar DG SI

1. Desligue o computador, o monitor e

todos os outros periféricos ligados ao

computador.

2. Desligue o cabo de alimentação do

computador do próprio computador e da

tomada eléctrica.

3. Toque na parte metálica traseira ou no

painel lateral do computador para evitar a

electricidade estática.

4. Remova a tampa do computador.

5. Retire o suporte metálico de uma ranhura PCI disponível para a placa de

áudio Xonar DG SI.

6. Insira cuidadosamente a placa de áudio na ranhura PCI. Certique-se de que

a placa de áudio se encontra correctamente colocada.

7. Fixe a placa de áudio com os parafusos o suporte metálico.

8. Reponha a tampa do computador.

9. Volte a ligar todos os cabos.

10. Ligue o cabo de alimentação ao computador e à tomada eléctrica.

11. Ligue o computador.

4. Instalação do controlador

Instalar o controlador da placa Xonar DG SI

1. Depois de instalar a placa Xonar DG SI, ligue o seu computador. O

®

Windows

detecta automaticamente a placa de áudio e procura os

controladores do dispositivo. Quando solicitados os controladores, clique em

Português

Cancelar.

2. Transra o controlador a partir do site de suporte da ASUS. Abra a pasta do

controlador e execute o cheiro setup.exe.

3. Siga as instruções no ecrã para concluir a instalação.

Português

20

Guia de instalação rápida ASUS Xonar DG SI

3.2 Instalação do catão

1. Комплектпоставки

В комплект поставки аудиокарты ASUS Xonar DG SI входит следующее:

• Аудиокарта ASUS Xonar DG SI PCI

2. Системныетребования

Русский

Для обеспечения успешной установки карты Xonar DG SI, компьютер должен

удовлетворять следующим требованиям:

• Один слот PCI 2.2 (или выше) для аудиокарты

• Microsoft Windows 8 (32/64бит) / 7 (32/64бит) / XP (32/64бит) / MCE2005

• Процессор Intel Pentium 4 1.4ГГц, AMD Athlon 1400 или более быстрый

• 256 MБ (или больше) системной памяти

• 60 МБ свободного пространства на жестком диске для установки драйверов

• Высококачественные наушники или активные аналоговые колонки

3. Знакомствособорудованием

3.1 Элементыаудиокарты

6

7 8

1

2

3

4

5

Краткое руководство для ASUS Xonar DG SI

21

Русский

22

Краткое руководство для ASUS Xonar DG SI

Элемент Описание

Подключение внешнего микрофона для голосового ввода.

Разъемдлямикрофона

Имеется встроенный, высококачественный предварительный

усилитель для микрофона.

1

Подключение аналоговых устройств (например MP3-плееры,

Аудиовход

проигрыватели компакт-дисков, музыкальные синтезаторы и

другие источники звука) для записи/обработки звука.

Подключение наушников или 2/2.1 - канальной акустической

Выходдлянаушников/

2

системы. Подключение передних колонок для многоканальных

переднихколонок

акустических систем.

Выходнабоковые

Подключение тыловых колонок 4/4.1/5.1/7.1 - канальной

3

колонки

акустической системы.

Выходцентрального

Подключение центрального канала/сабвуфера 5.1/6.1/7.1

4

канала/сабвуфера

- канальной акустической системы.

Выходнатыловые

Подключение тыловых колонок 6.1/7.1 - канальной аналоговой

колонки

акустической системы.

Оптический TOSLINK цифровой выход. Подключение к

5

внешнему цифровому декодеру или цифровой акустической

S/PDIF-выход

системе, домашнему кинотеатру, AV-ресиверу для вывода

цифрового звука, в форматах PCM, Dolby Digital, DTS и

WMA-Pro и т.д.

9-контактный разъем для передней панели Intel AC'97/HDA,

Аудиоразъемыдля

6

поддерживающий обнаружение аудиоразъема и выбор

переднейпанели

наушников для аналогового выхода.

4-контактный разъем. Обычно подключается к аналоговому

аудиовыходу ТВ-тюнера или другого источника звука

7 Аудиовход

внутри компьютера. (Для регулировки звука ТВ-тюнера,

подключенного к Aux-In, Вам нужно включить функцию

“monitor” для Aux-In в микшере аудиоцентра

8 S/PDIF-выход

Подключение видеокарты с HDMI.

3.2 Установкакарты

Перед установкой аудиокарты, отключите интегрированную аудиокарту в BIOS,

или извлеките из компьютера любые другие аудиокарты. Инструкции по настройке

BIOS или извлечению других аудиокарт, смотрите в руководствах материнской

платы и аудиокарты.

УстановкакартыXonarDGSI

1. Выключите компьютер, монитор и все другие

подключенные к компьютеру периферийные

устройства.

2. Отключите шнур питания компьютера от

розетки.

3. Во избежание повреждения компонентов

статическим электричеством, перед установкой

коснитесь заземленного металлического объекта, например задней или боковой

панели компьютера.

4. Снимите крышку с системного блока.

5. Снимите металлическую крышку свободного PCI слота.

6. Осторожно вставьте аудиокарту в PCI слот. Убедитесь, что аудиокарта встала на

место.

7. Закрепите карту в корпусе компьютера винтом.

8. Установите крышку на системный блок.

9. Подключите все кабели.

10. Подключите шнур питания компьютера к розетке.

11. Включите компьютер.

4. Установкадрайверов

УстановкадрайверадляXonarDGSI

1. После установки аудиокарты, включите компьютер. Windows обнаружит

аудиокарту и начнет поиск драйверов. При появлении окна с предложением найти

драйвера нажмите Cancel.

2. Скачайте драйвер с сайта ASUS. Откройте скачанный архив и запустите setup.exe.

3. Следуйте инструкциям на экране для завершения установки.

1

2

Türkçe

Türkçe

24

ASUS Xonar DG SI Hızlı Başlangıç Kılavuzu

1. Paket içeriği

ASUS Xonar DG SI Esence STX ses kartı paketinizde aşağıdaki öğelerin bulunup

bulunmadığını denetleyin:

• ASUS Xonar DG SI PCI ses kartı

2. Sistem gereksinimleri

Xonar Esence STX kartının başarılı bir şekilde kurulması için, bilgisayarınız

aşağıdaki gereksinimleri karşılamalıdır:

• Ses kartı için bir adet PCI 2.2 (veya üstü) uyumlu yuva

®

®

• Microsoft

Windows

8 (32/64bit) / 7 (32/64bit) / XP (32/64bit) / MCE2005

®

®

• Intel

Pentium

4 1.4GHz veya AMD Athlon 1400 CPU veya daha hızlı CPU

• 256 MB (veya üzeri) DRAM sistem belleği

• Sürücü kurulum paketi için 60 MB kullanılabilir HDD alanı

• Kartın üst düzey kalitedeki sesinin keyni çıkarmak için yüksek kaliteye sahip

kulaklık veya elektrikli analog hoparlör

3. Donanıma genel bakış

3.1 Xoner Esence STX kart düzeni

6

7 8

1

2

3

4

5

Türkçe

Türkçe

No Öğe Açıklama

Mikrofon Giriş portu

Harici PC mikrofonunuzu ses girişi için olan bu 3,5mm’lik

porta bağlayın. Yerleşik yüksek kalitede Mikrofon ön

amplikatörü.

1

Hat Giriş portu

Ses kaydetmek veya işlemek için MP3 çalar, CD çalar, müzik

synthesizer’ı ve diğer hat düzeyi ses kaynaklarını bu 3,5mm

porta bağlayın. (Ultra yüksek gerçeklikli 102dB SNR A-D

dönüştürücü ile)

2 Kulaklık/Ön Çıkış

Kulaklıklarınızı veya 2/2.1 kanallı hoparlörlerinizi bu 3,5mm

portu

porta bağlayın. Çok kanallı hoparlör sistemlerinde, elektrikli

hoparlörlerin ön sol/sağ girişine bağlanır.

3 Yan Surround Çıkış

4/4.1/5.1/6.1/7.1 elektrikli analog hoparlörlerin surround

portu

kanal girişine bağlanır.

4 Merkez/Subwoofer

5.16.1/7.1 elektrikli analog hoparlörlerin merkez/subwoofer

Çıkış portu

girişine bağlanır.

5 Arka/geri Surround

6.1/7.1 elektrikli analog hoparlörlerin Arka Surround girişine

Çıkış portu

bağlanır.

S/PDIF Çıkış portu

Optik TOSLINK dijital çıkış portu. Harici dijital dekoder veya

dijital hoparlör sistemlerine, Ev Sinema sistemlerine, PCM,

Dolby Digital, DTS, �MA-Pro, vs. gibi dijital ses çıkışı AV

alıcılarına bağlanır.

6 Ön panel ses başlığı

Ses jakı algılamayı ve Ses Merkezi’nden Analog Çıkış için

ses FP Kulaklık seçimini destekleyen 9-uç Intel AC’97 / HAD

ön panel.

7 Aux Giriş Başlığı

4-uç ön bağlantı. Genellikle TV tarayıcı kartının Analog

Ses çıkışına ya da PC sisteminizdeki diğer ses kartlarına

bağlanır. (TV tarayıcı kartınızın sesini bu Aux-In’den izlemek

için, Xonar DG SI Ses Merkezinin kayıt mikserinde “izleme”

işlevini etkinleştirmeniz gerekir.

8 S/PDIF Çıkış başlığı

HDMI ile desteklenen grak kartlarına bağlanır.
