Asus VW193: инструкция

Раздел: Компьютерная техника, комплектующие, аксессуары

Тип: Монитор

Характеристики, спецификации

Тип дисплея:
ЖК
Диагональ:
19"
Формат дисплея:
16:10
Макс. разрешение:
1440 x 900
Входы:
VGA
Вертикальная развертка:
76 Гц
Горизонтальная развертка:
82 КГц
Шаг точки:
0.29 мм
Количество цветов:
16.2 млн. цветов
Время отклика экрана:
5 мс
Яркость:
300 кд/м²
Контрастность:
850:1
Угол обзора по вертикали:
160
Угол обзора по горизонтали:
170
Стандарты совместимости:
BSMI, C-Tick, CB, CCC, CE, EPA Energy Star, FCC, ISO 13406-2, MIC, PSB, RoHS, TCO '03, UL, WHQL
Настройки:
цветовая температура, яркость
Потребляемая мощность:
42 Вт
Потребляемая мощность (режиме ожид.):
2 Вт
Размеры (ШxВxГ):
444x210x364 мм
Вес устройства:
4.3 кг
Регулировки положения дисплея:
наклон
Размер крепления:
100 x 100 мм
Разъемы:
1 x VGA - 15 pin HD D-Sub (HD-15)
Кабели:
VGA кабель

Инструкция к Монитору Asus VW193

Q5231 V1

июль

2009

VW196/VW193/VW171 Series

Жидкокристаллический

монитор

Руководство

пользователя

Содержание

Уведомления ....................................................................................................iii

Информация по безопасности......................................................................iv

Чистка и уход ....................................................................................................v

Глава 1: Вводная информация о продукте

1.1 Добро пожаловать!............................................................................ 1-1

1.2 Содержимое упаковки....................................................................... 1-1

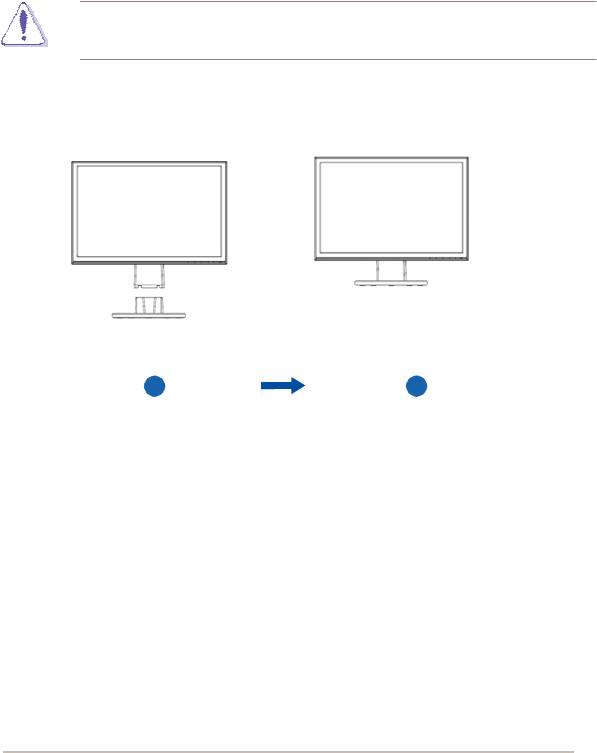

1.3 Сборка основания монитора ........................................................... 1-2

1.4 Вводная информация по монитору ............................................... 1-3

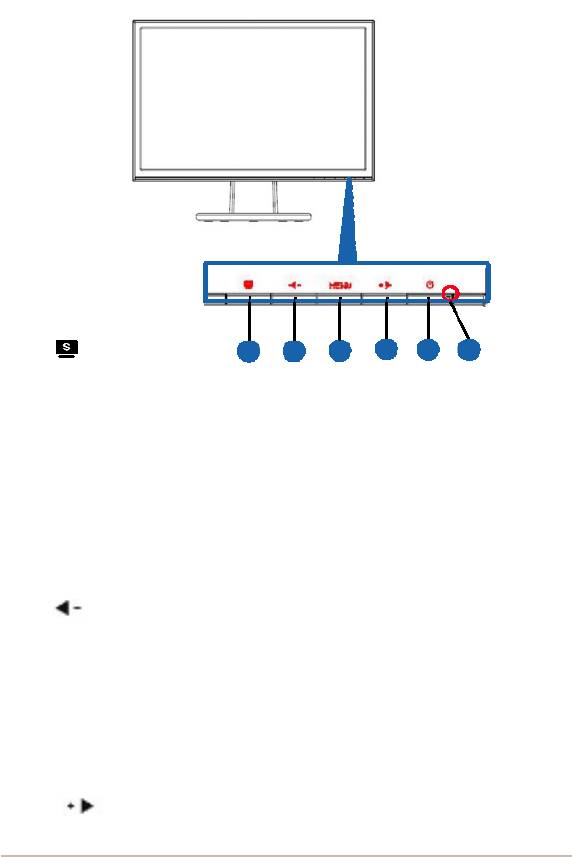

1.4.1 Передняя часть LCD-монитора ............................................... 1-3

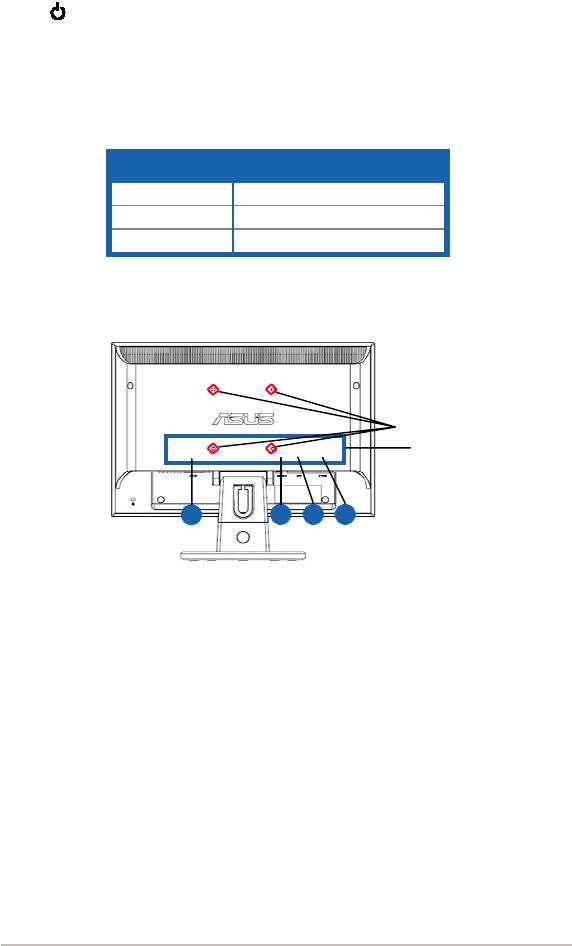

1.4.2 Задняя часть LCD-монитора ................................................... 1-4

Глава 2: Установка

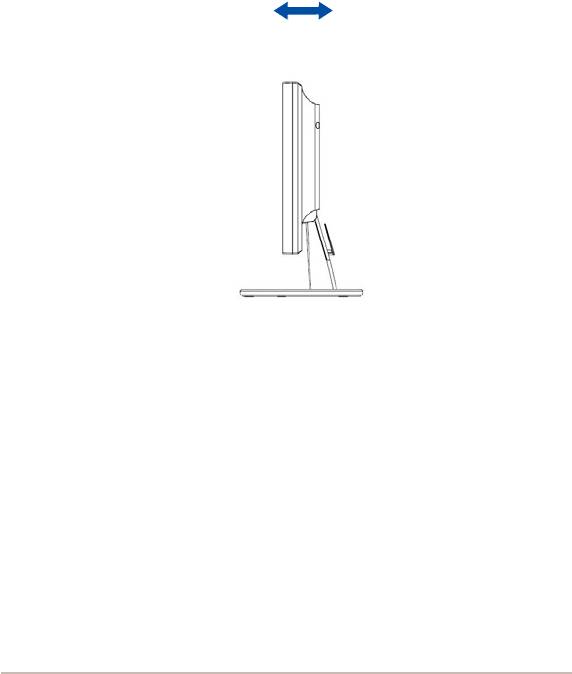

2.1 Регулировка монитора...................................................................... 2-1

2.2

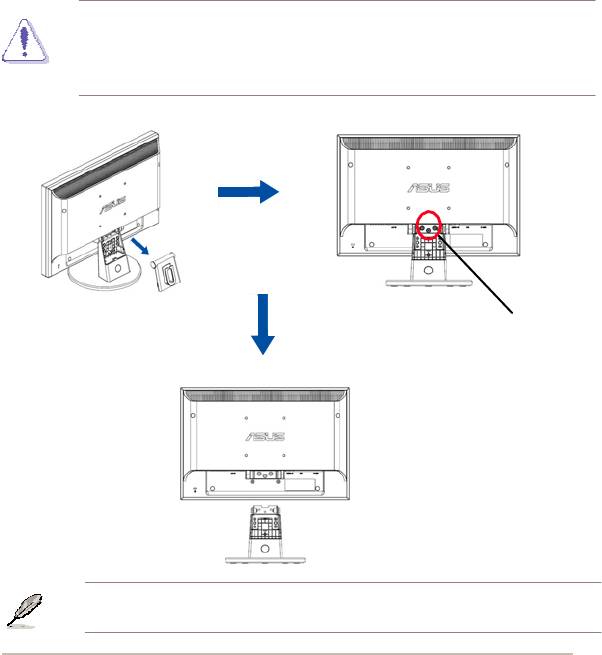

Отсоединение рычага/подставки (для настенного крепления VESA)..... 2-2

Глава 3: Общие инструкции

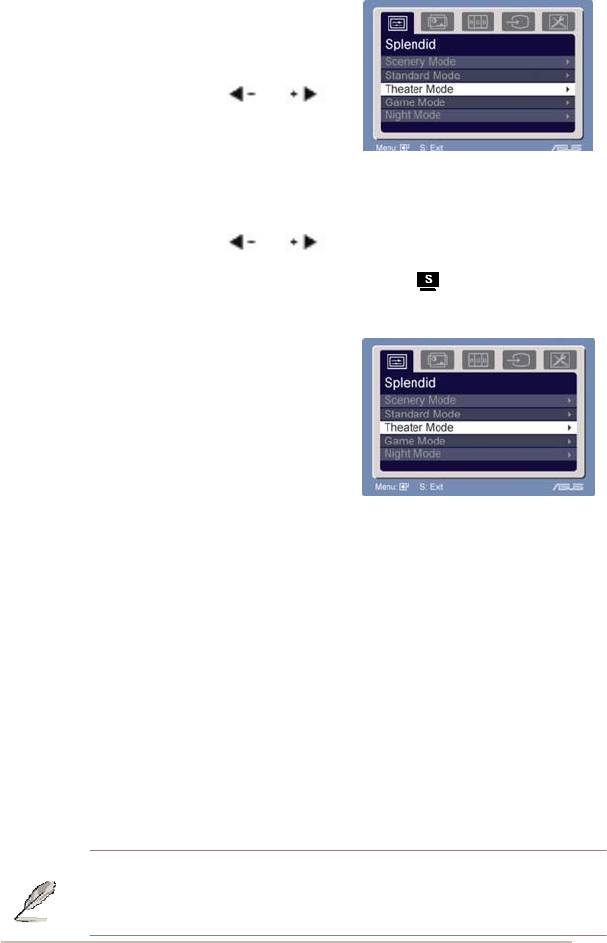

3.1 Меню OSD (On-Screen Display – Экранное меню) ........................ 3-1

3.1.1 Переконфигурация................................................................... 3-1

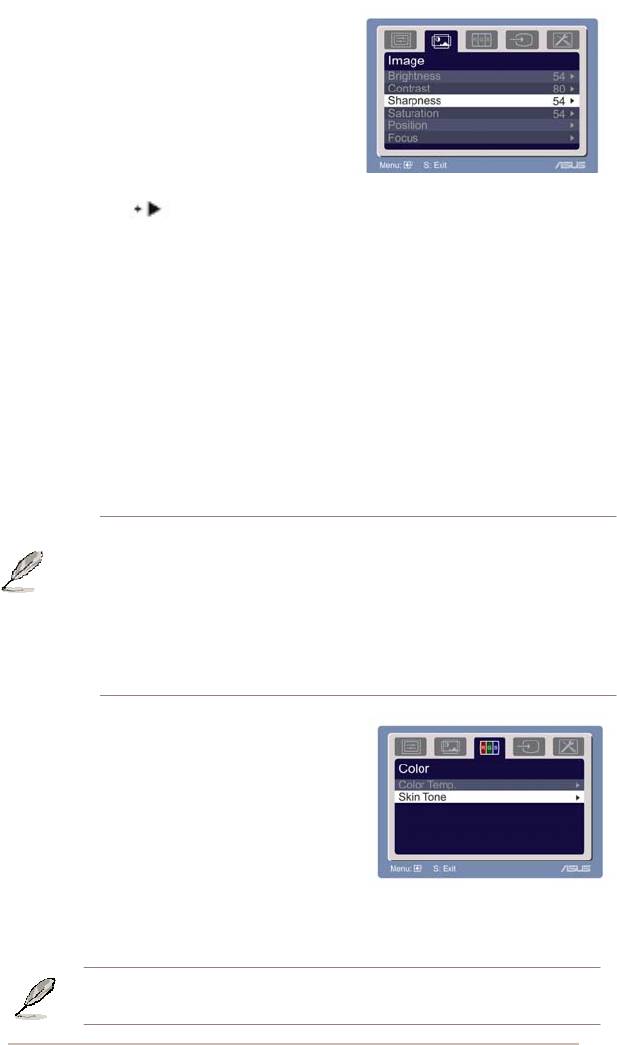

3.1.2 Вводная информация по функциям OSD ............................... 3-1

3.2 Спецификации .................................................................................... 3-4

3.3 Устранение неисправностей (Вопросы и ответы) ................ 3-5

3.4 Поддерживаемые режимы функционирования........................... 3-6

Copyright © 2009 ASUSTeK COMPUTER INC. Все права защищены.

Никакая часть настоящего руководства, включая продукцию и программное

обеспечение, в нем описанные, не может быть воспроизведена, передана, сохранена

в поисковой системе, либо переведена на любой язык в любой форме или любыми

средствами, за исключением документации, находящейся во владении покупателя в

справочных целях без предварительного письменного согласия компании ASUSTeK

COMPUTER INC. (“ASUS”).

Гарантия на продукцию или услуги не будет продлена если: (1) продукт

ремонтировался, модифицировался или изменялся, за исключением случаев

выполнения подобного ремонта, модификации или изменений с письменного

разрешения компании ASUS; (2) серийный номер продукта поврежден или

отсутствует.

КОМПАНИЯ ASUS ПРЕДОСТАВЛЯЕТ НАСТОЯЩЕЕ РУКОВОДСТВО “AS IS” (КАК

ЕСТЬ) БЕЗ ПРЕДОСТАВЛЕНИЯ ГАРАНТИЙ ЛЮБОГО РОДА, ВЫРАЖЕННЫХ ИЛИ

ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ (НО НЕ

ОГРАНИЧИВАЯСЬ ЭТИМ)

ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ ЛИБО УСЛОВИЯ ТОВАРНОЙ ПРИГОДНОСТИ

ЛИБО ПРИГОДНОСТИ ПРОДУКТА ДЛЯ ИСПОЛЬЗОВАНИЯ В

СПЕЦИАЛИЗИРОВАННЫХ ЦЕЛЯХ. НИ В КАКОМ СЛУЧАЕ КОМПАНИЯ ASUS, ЕЕ

ДИРЕКТОРА, ДОЛЖНОСТНЫЕ ЛИЦА, СОТРУДНИКИ ИЛИ АГЕНТЫ НЕ НЕСУТ

ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ КОСВЕННЫЕ, СПЕЦИАЛЬНЫЕ, СЛУЧАЙНЫЕ ИЛИ

ПОСЛЕДУЮЩИЕ УБЫТКИ (ВКЛЮЧАЯ УБЫТКИ, СВЯЗАННЫЕ С ПОТЕРЕЙ

ПРИБЫЛИ, БИЗНЕСА ИЛИ ДАННЫХ, ПРЕКРАЩЕНИЕМ БИЗНЕС-ДЕЯТЕЛЬНОСТИ

И

ПР.), ДАЖЕ ЕСЛИ КОМПАНИИ ASUS БЫЛО ЗАРАНЕЕ ИЗВЕСТНО О

ВОЗМОЖНОСТИ ПОДОБНЫХ УБЫТКОВ ВСЛЕДСТВИЕ ПОТЕНЦИАЛЬНЫХ ОШИБОК

В НАСТОЯЩЕМ РУКОВОДСТВЕ ЛИБО ДЕФЕКТОВ ОБОРУДОВАНИЯ.

СПЕЦИФИКАЦИИ И ИНФОРМАЦИЯ, СОДЕРЖАЩИЕСЯ В НАСТОЯЩЕМ

РУКОВОДСТВЕ, ПРЕДОСТАВЛЯЮТСЯ ИСКЛЮЧИТЕЛЬНО В ИНФОРМАЦИОННЫХ

ЦЕЛЯХ, И МОГУТ ИЗМЕНЯТЬСЯ БЕЗ ПРЕДВАРИТЕЛЬНОГО УВЕДОМЛЕНИЯ,

ПОСЕМУ НЕ ПРЕДСТАВЛЯЮТ СОБОЙ НЕПОСРЕДСТВЕННЫЕ ОБЯЗАТЕЛЬСТВА

СО СТОРОНЫ КОМПАНИИ ASUS. КОМПАНИЯ ASUS НЕ

НЕСЕТ

ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ ОШИБКИ ЛИБО НЕТОЧНОСТИ, КОТОРЫЕ МОГУТ

ВСТРЕЧАТЬСЯ В НАСТОЯЩЕМ РУКОВОДСТВЕ, ВКЛЮЧАЯ ОШИБКИ В

ПРИВЕДЕННОМ ЗДЕСЬ ОПИСАНИИ ОБОРУДОВАНИЯ И АППАРАТНОГО

ОБЕСПЕЧЕНИЯ.

Названия продуктов и компаний, которые встречаются в настоящем руководстве,

могут являться/не являться зарегистрированными торговыми марками либо попадать

под действие авторских прав их соответствующих компаний-владельцев, и в

настоящем документе используются исключительно для идентификации и пояснений

для пользователей, не преследуя целью нарушение данных прав.

ii

Уведомления

Заявление федеральной комиссии по коммуникациям

Данное устройство сооответствует Части 15 Правил FCC.

Функционирование устройства зависит от следующих двух

условий:

Данное устройство не может вызывать вредную

интерференцию, а также

данное устройство должно принимать любую получаемую

интерференцию, включая интерференцию, которая может

вызвать некорректное функционирование.

Данное оборудование было испытано и признано

соответствующим пределам, установленным для цифровых

устройств Класса B, согласно Части 15 Правил FCC. Данные

пределы предназначены для обеспечения соответствующей

защиты от вредной интереференции при установке в бытовых

помещениях. Данное оборудовние генерирует, использует и может

излучать радиочастотную энергию, а также, при его установке и

использовании в соответствии с инструкциями

, может вызывать

вредную интерференцию в отношении устройств радиосвязи. Тем

не менее, нет гарантий отсутствия интерефенции для каждой

конкретной установки. Если данное оборудование вызывает

вредную интерференцию для приема радио- либо телевизионного

сигнала, что можно определить посредством выключения и

последующего включения оборудования, то пользователям

рекомендуется попытаться скорректировать данную

интерференцию посредством одной либо

нескольких следующих

мер:

Переориентирование либо перемещение принимающей

антенны.

Увеличение расстояния между оборудованием и ресивером.

Подключение оборудования к розетке, отличной от той, к

которой подключен ресивер.

Для получения помощи обратитесь к дилеру либо опытному

телерадиотехнику.

Заявление Канадского Департамента по коммуникациям

Данное цифровое устройство не превышает пределов для

цифровых устройств Класса B по радиошумовым выбросам,

установленных Положениями по Радиоинтерференции Канадского

департамента по Коммуникациям.

Данное устройство соответствует Канадскому Классу В ICES-003.

iii

Информация по безопасности

Внимательно прочтите все уведомления по безопасности, а

также инструкции, приведенные в настоящем руководстве,

перед подлкючением и работой с монитором.

Для предотвращения риска поражения электрическим током не

допускайте попадания монитора под дождь, а также

воздействия на него влажности.

Внутри монитора находятся опасные электрические

компоненты под высоким напряжением. Во избежание

поражения электрическим током не разбирайте корпус

монитора.

При повреждении источника питания не пытайтесь

ремонтировать его самостоятельно. Обратитесь к

квалифицированному техническому специалисту или к вашему

продавцу.

Перед использованием продукта убедитесь в том, что все

кабели корректно подключены, а шнуры питания не имеют

повреждений. При выявлении любых повреждений

незамедлительно обратитесь к вашему дилеру.

Отверстия в задней и верхней части монитора предназначены

для вентиляции. Не блокируйте данные отверстия. Никогда не

размещайте монитор в непосредственной близости от

радиаторов либо источников тепла, за исключением случаев,

когда обеспечивается соответствующая вентиляция.

Монитор должен подключаться только к источнику

электропитания соответствующего типа, который указан на

этикетке. Если вы не уверены относительно типа источника

питания у вас дома, проконсультируйтесь с вашим дилером

либо местной компанией по энергоснабжению.

Используйте адекватный разъем питания, который

соответствует местным стандартам электроснабжения.

Не перегружайте удлинительные кабели и разветвители

питания. Перегрузка может привести к возгоранию или

поражению электрическим током.

Избегайте пыли, влажности и резких температур. Не

устанавливайте монитор в местах, где он может намокнуть.

Устанавливайте монитор на устойчивую поверхность.

Отключайте монитор во время грозы, или если не планируете

использовать его в течение продолжительного периода

времени. Это защитит монитор от перепадов электропитания.

Не допускайте попадания любых предметов и жидкостей в

отверстия на корпусе монитора.

Для обеспечения корректного функционирования используйте

монитор только с компьютерами перечисленных типов,

которые оснащены соответствующим образом

сконфигурированными разъемами с пометкой 100-240V AC.

В случае возникновения технических проблем с монитором

обратитесь к квалифицированному техническому специалисту

или к продавцу оборудования.

iv

Чистка и уход

Перед подъемом или перемещением монитора рекомендуется

отключить кабели, а также сетевой шнур. Используйте

соответствующую технологию при позиционировании

монитора. При подъеме или переноске монитора беритесь за

его края. Не поднимайте монитор за подставку или сетевой

шнур.

Чистка. Выключите монитор и отсоедините сетевой шнур.

Очистите поверхность монитора мягкой тканью без ворса.

Трудные пятна можно удалить посредством тряпки, смоченной

в мягком чистящем средстве.

Избегайте использования чистящих средств, содержащих

спирт или ацетон. Используйте чистящее средство,

предназначенное для применения в отношении

жидкокристаллической аппаратуры. Никогда не

разбрызгивайте чистящее средство непосредственно на экран,

поскольку оно может попасть внутрь монитора и привести к

поражению электрическим током.

Следующие симптомы представляют собой

нормальное явление в работе монитора:

При первом использовании экран может мигать, что

обусловлено природой флуоресцентного света. Выключите

питание и включите его снова, чтобы убедиться в том, что

мигание исчезло.

Вы можете заметить слегка непостоянную яркость экрана в

зависимости от используемой вами модели рабочего стола.

Если одно и то же изображение присутствует на экране в

течение длительного времени, то после смены изображения на

экране все еще может присутствовать остаточное предыдущее

изображение. Экран должен медленно восстановиться, либо

можно выключить питание монитора на несколько часов.

Если экран становится темным, начинает мигать или перестает

работать, то для устранения проблемы обратитесь к вашему

дилеру или в сервисный центр. Не пытайтесь выполнять

ремонт самостоятельно!

Обозначения, используемые в настоящем руководстве

ВНИМАНИЕ: Информация по предотвращению травм при

попытке выполнения задачи

ОСТОРОЖНО: Информация по предотвращению

повреждению компонентов оборудования при попытке

выполнения задачи.

ВАЖНО: Информация, которую НЕОБХОДИМО

соблюдать при выполнении задачи.

ПРИМЕЧАНИЕ: Подсказки и дополнительная информация,

помогающая при выполнении задачи.

v

Где найти дополнительную информацию

Обратитесь к следующим источникам для получения

дополнительной информации, а также обновлений для продукции

и программного обеспечения.

1. Веб-сайты компании ASUS

Веб-сайты компании ASUS по всему миру предоставляют

самую свежую информацию о продуктах аппаратного и

программного обеспечения ASUS. Посетите сайт по адресу:

http://www.asus.com

2. Опциональная документация

В упаковке с вашим продуктом может

содержаться

опциональная документация, в частности, гарантийная карта,

которая может быть добавлена вашим дилером. Данная

документация не входит в стандартный комплект.

vi

1.1 Добро пожаловать!

®

Благодарим вас за приобретение LCD-монитора ASUS

VW196

/VW193/VW171Series!

Последний широкоэкранный монитор от компании ASUS

предоставляет еще более качественный, широкий и яркий дисплей,

а также набор опций, обеспечивающих еще более комфортный

просмотр.

Благодаря данным опциям вы можете наслаждаться удобством и

отличным качеством просмотра, которые предлагает вам монитор

серии VW196/VW193/VW171 Series!

1.2 Содержимое упаковки

Проверьте содержимое упаковки LCD-монитора VW196

/VW193/VW171Series на наличие следующих элементов:

LCD-монитор

База монитора

Руководство пользователя на компакт-диске

Руководство по быстрому запуску

1 x Сетевой шнур

1 x кабель VGA

1 x кабель DVI

(Для некоторых моделей)

1 x Аудио-кабель

(Для некоторых моделей)

В случае, если какие-либо из вышеуказанных компонентов

повреждены или отсутствуют, незамедлительно обратитесь к

вашему продавцу.

LCD-монитор ASUS VW196/VW193/VW171 Series 1-1

1.3 Сборка основания монитора

Для сборки основания м монитора:

1. Подсоедините базу к монитору. Щелчок означает, что база

подсоединена успешно.

2. Отрегулируйте монитор на угол, наиболее удобный для вас.

Мы рекомендуем накрывать поверхность установки мягкой

тканью, чтобы предотвратить повреждение монитора.

1

2

Глава 1: Вводная информация о продукте 1-2

1.4 Вводная информация по

монитору

1.4.1 Передняя часть LCD-монитора

1 2 3 4 5 6

1.

кнопка:

Автоматически регулирует изображение на оптимальное

положение, синхронизацию и фазу при нажатии и

удержании в в течение 2-4 секунд (только для режима

VGA).

Используйте данную горячую клавишу для

переключения между пятью видеорежимами

предварительных установок (Игровой режим, Режим

ночного просмотра, Режим пейзажа, Стандартный

режим, Режим театра) посредством технологии

видеорасширения SPLENDID™.

Выход

из меню OSD или возврат к предыдущему меню

при активном меню OSD.

2.

Кнопка:

Нажмите данную кнопку для уменьшения значения

выбранной функции либо перехода к предыдущей

функции.

Данная клавиша также является «горячей клавишей»

регулировки громкости.

3. Кнопка МЕНЮ:

Нажмите данную кнопкудля входа/выбора значка

(функция), выделенного при активном меню OSD.

4.

Кнопка:

Нажмите данную кнопку для увеличения значения

LCD-монитор ASUS VW196/VW193/VW171 Series

1-3

выбранной функции либо перехода к следующей

функции.

Данная клавиша также является «горячей клавишей»

регулировки яркости.

5.

Кнопка питания

Нажмите данную кнопку, чтобы включить/выключить

монитор.

6. Индикатор питания

Определение цвета индикатора питания приведено в

следующей таблице.

Статус Описание

Синий ВКЛ

Желтый Дежурный режим

ВЫКЛ ВЫКЛ

1.4.2 Задняя часть LCD-монитора

Винтовые отверстия для

настенного крепления

VESA

Задние коннекторы

1 2 3 4

Задние коннекторы (слева направо)

1. Порт входа переменного тока AC-IN. К данному порту

подключается коннектор сетевого шнура.

2. Порт аудио-входа (Audio-in). К данному порту

подключается коннектор кабеля аудио-источника ПК.

(Для некоторых моделей)

3. Порт DVI. Данный 24-жильный порт предназначен для

цифрового сигнального соединения DVI-D с персональным

компьютером ПК (PC - Personal Computer).

(Для некоторых моделей)

4. Порт VGA. Данный 15-жильный порт предназначен для

VGA-

подключения ПК.

Глава 1: Вводная информация о продукте 1-4

2.1 Регулировка монитора

Для оптимального просмотра рекомендуется смотреть на

монитор полностью прямо, после чего отрегулировать его на

угол, наиболее удобный для вас.

При изменении угла придерживайте подставку монитора,

чтобы он не упал.

Угол монитора может регулироваться в пределах -5º - 20º.

-5º~20º

LCD-монитор ASUS VW196/VW193/VW171 Series 2-1

2.2 Отсоединение

рычага/подставки (для

настенного крепления VESA)

Отсоединяемая подставка LCD-монитора VW 196/VW193/VW171 Series

специально предназначена для настенного крепления VESA.

Чтобы отсоединить рычаг/подставку:

1. Удалите крышку рычага.

2. Установите монитор на стол экраном вниз.

3. Используйте отвертку, чтобы удалить три винта на подставке

монитора, как показано на рисунке ниже.

4. Отсоедините рычаг от монитора.

Рекомендуется накрывать поверхность установки мягкой

тканью во избежание повреждения монитора.

Придерживайте подставку монитора при удалении винтов.

Винты

Комплект настенного крепления VESA (100 мм x 100 мм)

приобретается отдельно.

Глава 2: Установка 2-2

3.1 Меню OSD (On-Screen Display –

Экранное меню)

3.1.1 Переконфигурация

1. Нажмите кнопку МЕНЮ для

активации меню OSD.

2. Используйте кнопки и

для навигации по функциям.

Выделите и активируйте нужную

функцию посредством нажатия

кнопки МЕНЮ. Если выбранная функция обладает подменю,

повторно нажмите + идля навигации по функциям подменю.

Выделите и активируйте нужную функцию подменю

посредством нажатия кнопки МЕНЮ.

3. Используйте кнопки и для изменения параметров

выбранной функции.

4. Для выхода из меню OSD нажмите кнопку

. Повторите шаги

2 и 3 для регулировки других функций.

3.1.2 Вводная информация по

функциям OSD

1. Splendid

Данная функция содержит пять

подфункций, которые вы можете

выбирать по своему усмотрению.

Каждый режим обладает опцией

Сброс, что позволяет вам

использовать собственные настройки или вернуться в режим

предварительных установок.

Режим пейзажа: оптимальный выбор для просмотра

фотографий с использованием технологии

видеорасширения SPLENDID™ Video Enhancement.

Стандартный режим: оптимальный выбор для

редактирования документов с использованием технологии

видеорасширения SPLENDID™ Video Enhancement.

Режим театра: оптимальный выбор для просмотра

видеофайлов с использованием технологии

видеорасширения SPLENDID™ Video Enhancement.

Игровой режим: оптимальный выбор для игр с

использованием технологии видеорасширения

SPLENDID™ Video Enhancement.

Режим ночного просмотра: оптимальный выбор игр и

видеофильмов «с темной сценой» с использованием

технологии видеорасширения SPLENDID™ Video

Enhancement.

В стандартном режиме функции Насыщенность и Резкость

пользователем конфигурироваться не могут.

В других режимах пользователь не может конфигурировать

функцию sRGB.

LCD-монитор ASUS VW196/VW193/VW171 Series 3-1

2. Изображение

Посредством данной основной

функции вы можете регулировать

яркость, контрастность, резкость,

насыщенность, положение

(только VGA), а также фокус

(только VGA).

Яркость: диапазон регулировки составляет от 0 до

100. является «горячей клавишей» активации данной

функции.

Контраст: диапазон регулировки составляет от 0 до 100.

Резкость: диапазон регулировки составляет от 0 до 100.

Насыщенность: диапазон регулировки составляет от 0 до

100.

Позиция: регулировка горизонтального положения

(H-позиция) и вертикального положения (V-позиция)

изображения. Диапазон регулировки составляет от 0 до

100.

Фокус: погашение шумов по горизонтальным

и

вертикальным линиям изображения посредством

раздельной регулировки и Синхронизатор. Диапазон

регулировки составляет от 0 до 100.

Фазовая регулировка представляет собой регулировку

фазы пиксельного синхросигнала. При некорректной

регулировке фазы на экране наблюдаются горизонтальные

искажения.

Синхронизатор (пиксельная частота) контролирует

количество пикселей, сканируемых одной горизонтальной

разверткой. При некорректной частоте на экране

наблюдаются вертикальные полосы, а изображение

является непропорциональным.

3. Цвет

Посредством данной функции вы

можете выбрать нужный цвет

изображения.

Температура цвета: включает

пять режимов цвета, в том числе, Холодный, Нормальный,

Теплый, sRGB, а также Пользовательский.

Тон: включает три режима цвета, в том числе

Красноватый, Естественный и Желтоватый.

В режиме Пользователь цвета R (Red - Красный), G (Green -

Зеленый) и B (Blue - Синий) конфигурируются пользователем;

диапазон регулировки составляет от 0 до 100.

3-2 Глава 3: Общие инструкции

4. Выбор входа

Посредством данной функции

вы можете выбирать источник

входа: VGA или DVI

(Для некоторых моделей)

5. Регулировка системы

Позволяет выполнять

регулировку системы.

Громкость: Диапазон регулировки составляет от 0 до

100.

является «горячей клавишей» активации данной

функции.

Регулировка OSD: регулировка горизонтального

(H-позиция) и вертикального (V-позиция) положения OSD.

Диапазон регулировки составляет от 0 до 100. Во вкладке

Таймаут OSD вы можете задать значение для таймаута

OSD: от 10 до 120.

Язык: можно выбрать один из десяти языков, включая

английский, немецкий, итальянский, французский, датский,

испанский, русский, традиционный китайский,

упрощенный китайский, японский и корейский.

Средства управления коэффициентом

пропорциональности): регулировка коэффициента

пропорциональности: “Полныйили “4:3”.

Информация: отображение информации о мониторе.

Сброс: КнопкаДапозволяет вернуться в режим

предварительных установок.

LCD-монитор ASUS VW196/VW193/VW171 Series

3-3

3.2 Спецификации

Model VW196T/S/D/N VW193TR/DR/NR/SR VW171T/S/D

Размер панели 19",широкоэкранный 19",широкоэкранный 17",широкоэкранный

Максимальное разрешение WXGA+ 1440x900 WXGA+ 1440x900

WSXGA+ 1440x900

Яркость (Тип.)

250 300 250

Отношение контраста (Тип.)

50000:1 600:1

1000:1

Угол обзора Angle (H/V), CR

1

70/160 160(170)/160 160/150

10

Цвета дисплея

16.7M 16.7M 16.2M

Время отклика 5ms (Tr+Tf) 5ms (Tr+Tf) 8ms (Tr+Tf)

Аналоговый вход Да Да Да

Цифровой вход DVI(только

VW196T/N) DVI(только VW193TR/NR) --

Динамик (встроенный) 1W x 2 (только VW19

6T и VW196S)

1W x 2 (только VW193TR и VW193SR)

1W x 2 (только VW171S )

Наклон +20° ~ -5° +20° ~ -5° +20° ~ -5°

Настенное крепление VESA 100 x 100mm 100 x 100mm 100 x 100mm

Габариты (ШxВxГ) 444x364x210mm 444x364x210mm 408x341x210mm

Габариты упаковки (ШxВxГ) 513x425x155mm 513x425x155mm 469x412x150mm

Вес нетто (приблиз.) 4.3kg 4.3kg 3.3kg

Вес брутто (приблиз.) 5.

6kg 5.8kg 5.3kg

AC: 100~240V

AC: 100~240V

AC: 100~240V

Номинальное напряжение

(встроенный)

(встроенный)

(встроенный)

* Спецификации могут изменяться без предварительного уведомления.

июль

3-4 Глава 3: Общие инструкции

3.3 Устранение неисправностей

(Вопросы и ответы)

Проблема Возможное решение

Индикатор питания не горит

Нажмите кнопку , чтобы проверить, включен

ли монитор.

Проверьте соответствующее подключение

сетевого шнура к монитору, а также к розетке

питания.

Индикатор питания является

Проверьте, включены ли монитор и компьютер.

желтым, а изображение на

Убедитесь, что сигнальный кабель

экране отсутствует

соответствующим образом подключен к

монитору и компьютеру.

Проверьте сигнальный кабель на предмет

наличия изогнутых штифтов.

Подключите компьютер к другому монитору,

чтобы проверить соответствующее

функционирование компьютера.

Изображение на экране

Отрегулируйте параметры яркости и

является слишком светлым или

контрастности посредством OSD.

слишком темным

Изображение на экране имеет

Нажмите и удерживайте кнопку в течение

некорректную центровку или

двух секунд для выполнения автоматической

размер

регулировки изображения.

Отрегулируйте параметры H-позиции или

V-позиции посредством OSD.

Изображение дрожит, или по

Убедитесь, что сигнальный кабель

нему бегут волны

соответствующим образом подключен к

монитору и компьютеру.

Удалите электрические устройства, которые

могут вызывать электрическую интерференцию.

На изображении присутствуют

Проверьте сигнальный кабель на предмет

цветовые дефекты (белый не

наличия изогнутых штифтов.

выглядит белым)

Выполните сброс посредством OSD.

Отрегулируйте параметры цвета R/G/B либо

выберите температуру цвета посредством OSD.

Изображение на экране

Нажмите и удерживайте кнопку в течение

является туманным или

двух секунд для выполнения автоматической

размытым

регулировки изображения.

(только для режима VGA).

Отрегулируйте параметры фазы и

синхронизатора посредством OSD.

Звук отсутствует или является

Убедитесь, что аудиокабель соответствующим

слишком тихим

образом подключен к монитору и компьютеру.

Отрегулируйте параметры громкости монитора и

компьютера.

Убедитесь, что драйвер звуковой карты

компьютера соответствующим образом

установлен и активирован.

LCD-монитор ASUS VW196/VW193/VW171 Series

3-5

3.4 Поддерживаемые режимы

функционирования

Режим

Разрешение Горизонтальная

Вертикальная

Пиксель

частота

частота

640 x 480 31,469 кГц 60 Гц 25,175 МГц

VGA

640 x 480 37,861 кГц 72 Гц 31,50 МГц

640 x 480 37

,50 кГц 75 Гц 31,50 МГц

800 x 600 35,156 кГц 56 Гц 36,00 МГц

800 x 600 37,879 кГц 60 Гц 40,00 МГц

SVGA

800 x 600 48,077 кГц 72 Гц 50,00 МГц

800 x 600 46

,875 кГц 75 Гц 49,50 МГц

1024 x 768 48,363 кГц 60 Гц 65,00 МГц

1024 x 768 56,476 кГц 70 Гц 75,00 МГц

XGA

1024 x 768 57,70 кГц 72 Гц 78,40 МГц

1024 x 768 60

,023 кГц 75 Гц 78,75 МГц

1152 x 864 67,5 кГц 75 Гц 108,00 МГц

Mac

1280 x 960 60 кГц 60 Гц 108

,00 МГц

1280 x 1024 63,981 кГц 60 Гц 108,00 МГц

1280 x 1024 74,4 кГц 70 Гц 124,9 МГц

SXGA

1280 x 1024 77,9 кГц 72 Гц 134,6 МГц

1280 x 1024 79

,976 кГц 75 Гц 135,00 МГц

1440 x 900 55,935 кГц 60 Гц 106,5 МГц

WXGA+

1440 x 900 70

,635 кГц 75 Гц 136,75 МГц

Режимы IBM

Режим

Разрешение Горизонтальная

Вертикальная

Пиксель

частота

частота

DOS 640 x 350

31,469 кГц

70 Гц

25

,175 МГц

720 x 400

31

,469 кГц

70 Гц

28

,322 МГц

Режимы MAC

Режим

Разрешение Горизонтальная

Вертикальная

Пиксель

частота

частота

VGA

640 x 480

35 кГц

67 Гц

30

,24 МГц

SVGA

832 x 624

49,725 кГц

75 Гц

57

,2832 МГц

* Режимы, не указанные в таблицах выше, могут не поддерживаться. Для

обеспечения оптимального разрешения мы рекомендуем выбрать один из

указанных режимов.

3-7 Глава 3: Общие инструкции

Аннотация для Монитора Asus VW193 в формате PDF
