Xonar Essence STX

Audio card

Quick Start Guide

ASUS Xonar Essence STX Quick Start Guide

1

1. Package contents

Check your ASUS Xonar Essence STX audio card package for the following items:

English

• ASUS Xonar Essence STX PCI Express audio card

• 3.5mm-to-RCA cable x1

• 3.5mm-to-6.3mm adapter x1

• S/PDIF TOSLINK optical adapter x1

• Support CD

• Quick Start Guide

2. System requirements

To ensure a successful installation of the Xonar Essence STX card, your computer

must meet the following requirements:

• One PCI Express 1.0 (or higher) compatible slot for the audio card

®

®

• Microsoft

Windows

Vista (32/64bit) / XP (32/64bit) / MCE2005

®

®

®

• Intel

Pentium

4 1.4 GHz or AMD

Athlon 1400 CPU or faster CPU

• 256 MB (or above) DRAM system memory

• 60 MB available HDD space for driver installation package

• CD-ROM drive (or DVD-ROM drive ) for software installation

• High-quality headphones, powered analog speakers, or a Dolby Digital

decoder, to enjoy the ultra-high delity sound of the card

3. Hardware introduction

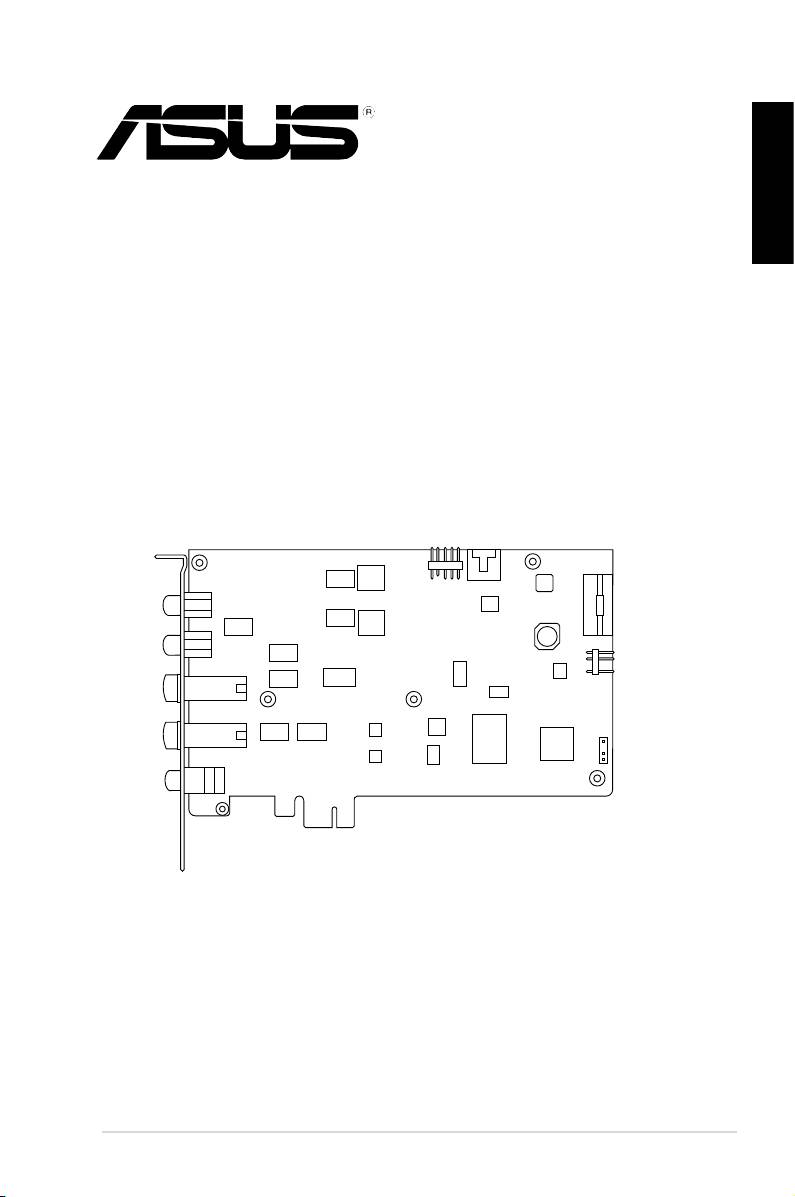

3.1 Xonar Essence STX card layout

6

7 8

1

2

3

4

5

2

ASUS Xonar Essence STX Quick Start Guide

No Item Description

1 Front Right Out port

Connect the Right audio cable (red) from your 2/2.1 channel

speakers to this port. For multi-channel speaker systems,

connects to the Front Right In port on the powered speakers.

English

2 Front Left Out port

Connect the Left audio cable (white) from your 2/2.1 channel

speakers to this port. For multi-channel speaker systems,

connects to the Front Left In port on the powered speakers.

3 Headphone Out port

Connect your headphones to this port.

Note:

- DO NOT connect your speakers to the headphone out port.

The possible high driving power may cause damage to your

speakers.

- To prevent damage to your headphone, before the

connection, adjust the headphone impedance settings in the

Xonar Essence STX Audio Center to match your headphone

impedance.

4 Microphone In port

Connect your external PC microphone to this port for voice

input. Built-in high-quality Microphone pre-amplier.

4 Line In port

Connect analog devices like MP3 players, CD players,

music synthesizers and other line-level sound sources to

this 6.3mm port for audio recording or processing. (Through

Ultra-high delity 118dB SNR A-D converter)

5 S/PDIF Out port

Coaxial and optical TOSLINK combo digital output port.

Connects to external digital decoder or digital speaker

systems, Home Theater systems, AV receivers for outputting

digital audio including PCM, Dolby Digital, DTS, WMA-Pro,

etc.

6 Front panel audio

Connect one end of the front panel audio cable to the front

header

panel audio header on the Xonar Essence STX card, with

the other end to the chassis-mounted front panel audio I/O

module.

7 Aux Input Header

Usually connects to the Analog Audio output of TV tuner card

or other sound source inside your PC system. (To monitor

your TV tuner card’s audio from this Aux-In, you must enable

the “monitor” function for Aux-In in the Xonar Essence STX

Audio Center‘s recording mixer.)

8 Power connector

Connects to the power cable of your power supply unit.

ASUS Xonar Essence STX Quick Start Guide

3

3.2 Card installation

English

Before you proceed with the following installation steps, it’s recommended that

you disable your onboard audio device in your BIOS settings, or uninstall any

other audio cards on your PC. (For BIOS setting or uninstallation of other sound

cards, refer to the user manuals of your motherboard and audio card)

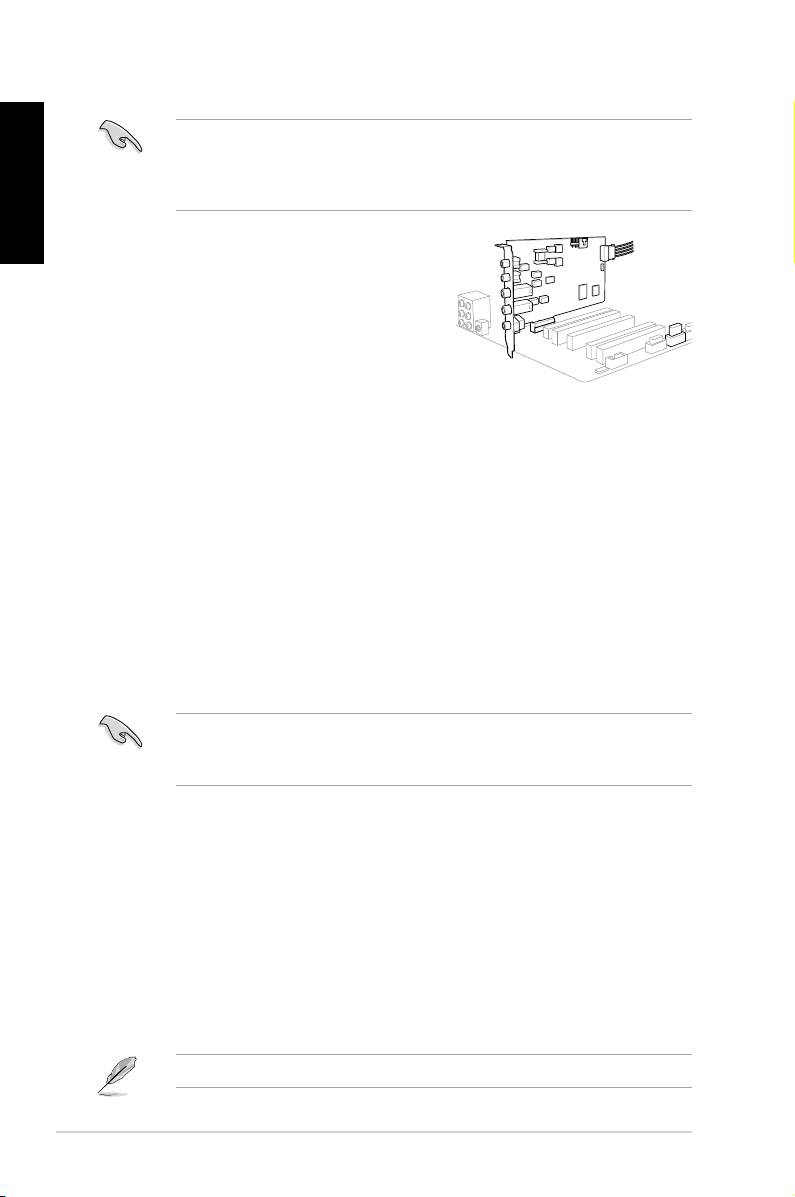

Installing the Xonar Essence STX card

1. Power OFF the computer, the monitor, and

all other peripheral devices connected to

your computer.

2. Unplug the computer power cord from your

computer and power outlet.

3. Touch the metal back or side panel of the

computer to avoid static electricity.

4. Remove the chassis cover.

5. Remove the metal bracket from an available PCI Express x1 slot for the

Xonar Essence STX audio card.

6. Carefully insert the audio card into the PCI Express x1 slot. Ensure the audio

card sits properly in place.

7. Secure the audio card with screws and the metal bracket.

8. Connect the 4-pin power cable of your power supply unit to the power

connector of the audio card.

9. Put back the chassis cover.

10. Reconnect all cables.

11. Plug the power cord to the computer and to a power outlet.

12. Power ON the computer.

The PCI Express high-quality audio card requires additional power from your

computer. If the power cable is not connected properly, the audio card will not

work at all.

4. Driver installation

Installing the Xonar Essence STX card driver

1. After you have installed the Xonar Essence STX card, turn on your computer.

®

Windows

automatically detects the audio card and searches for device

drivers. When prompted for the drivers, click Cancel.

2. Insert the support CD into the optical drive. If Autorun is enabled in your

system, the setup starts automatically. If not, run setup.exe from your

support CD.

3. Follow the onscreen instructions to nish the installation.

The version and content of the support CD are subject to change without notice.

4

ASUS Xonar Essence STX Quick Start Guide

Xonar Essence STX

Carte son

Français

Guide de démarrage

rapide

ASUS Xonar Essence STX - Guide de démarrage rapide

5

1. Contenu de la boîte

Vériez que la boîte de votre carte son ASUS Xonar Essence STX contient bien les

éléments suivants :

• Carte son PCI-E ASUS Xonar Essence STX

• Câble RCA-vers-jack 3.5mm x1

• Adaptateur 3.5mm-vers-6.3mm x1

• Adaptateur S/PDIF TOSLINK optique x1

• CD de support

Français

• Guide de démarrage rapide

2. Pré-requis système

Avant d’installer la carte son Xonar Essence STX, assurez-vous que votre

ordinateur puisse satisfaire aux critères suivants :

• Un slot PCI Express 1.0 (ou supérieur) pour la carte son

®

®

• Microsoft

Windows

Vista (32/64bits) / XP (32/64bits) / MCE2005

®

®

• Un processeur Intel

Pentium

4 1.4GHz ou AMD Athlon 1400 ou supérieur

• Mémoire DRAM de 256 Mo (ou plus)

• 60 Mo d’espace disque disponible pour l’installation des pilotes

• Un lecteur de CD-ROM (ou DVD-ROM) pour l’installation des logiciels

• Des écouteurs de haute qualité, des haut-parleurs analogiques alimentés, ou

un décodeur Dolby Digital pour proter pleinement de la qualité audio délivrée

par la carte son

3. Introduction au matériel

3.1 Layout de la carte Xonar Essence STX

6

7 8

1

2

3

4

5

6

ASUS Xonar Essence STX - Guide de démarrage rapide

N° Élément Description

1 Port de sortie de

Connectez le câble audio droit (rouge) de votre système de

signal avant droit

haut-parleurs 2/2.1 sur ce port. Pour les système de haut-

parleurs multi-canaux, se connecte au port d’entrée de signal

avant droit.

2 Port de sortie de

Connectez le câble audio gauche (blanc) de votre système

signal avant gauche

de haut-parleurs 2/2.1 sur ce port. Pour les système de haut-

parleurs multi-canaux, se connecte au port d’entrée de signal

avant gauche.

3 Port de sortie casque

Connectez vos écouteurs sur ce port.

Note :

Français

- NE PAS connecter de haut-parleurs sur ce port. Le faire

peut endommager vos haut-parleurs.

- Pour éviter d’endommager vos écouteurs, avant toute

connexion, ajustez les paramètres d’impédance des

écouteurs à partir de l’utilitaire audio Xonar Essence STX

Audio Center.

4 Port d’entrée

Connectez le port microphone externe de votre PC sur ce

microphone

jack 3.5mm. Intègre un préamplicateur de microphone de

haute qualité.

4 Port d’entrée audio

Connectez des périphériques analogiques (lecteur MP3,

lecteur CD, etc) ou autres sources audio sur ce jack 3.5mm.

(Via un convertisseur numérique-analogique aec un rapport

signal / bruit de 118 dB)

5 Port de sortie S/PDIF

Port de sortie numérique TOSLINK (Optique + Coaxial).

Se connecte à un décodeur numérique externe, un home

cinéma, un système de haut-parleurs numériques ou un

récepteur pour la transmission d’un signal audio numérique

supportant les technologies PCM, Dolby Digital, DTS, WMA-

Pro, etc.

6 En-tête audio pour

Connectez une extrémité du câble audio du panneau avant

panneau avant

de votre PC à l’en-tête audio pour panneau avant de la carte

Xonar Essence STX, puis l’autre extrémité au module d’E/S

du panneau avant du châssis.

7 En-tête d’entrée

Se connecte généralement au port de sortie audio

auxiliaire

analogique d’une carte tuner TV ou tout autre source audio

interne du PC. (Pour surveiller les signaux audio de votre

carte tuner TV depuis ce port, vous devrez activer la fonction

de surveillance du port “Aux-In” à partir de l’utilitaire audio

Xonar Essence STX Audio Center.)

8 Connecteur

Se connecte à l’un des câbles du bloc d’alimentation.

d’alimentation

ASUS Xonar Essence STX - Guide de démarrage rapide

7

3.2 Installation de la carte

Avant de continuer, il est recommandé de désactiver le chipset audio embarqué

dans le BIOS ou de désinstaller les autres cartes audio de votre système. (Pour

les options du BIOS ou la désinstallation d’autres cartes son, référez-vous aux

manuels d’utilisation de la carte mère et de la carte audio)

Installer la carte son Xonar Essence STX

1. Éteignez l’ordinateur, le moniteur et tous

les périphériques connectés au PC.

Français

2. Débranchez le cordon d’alimentation de

l’ordinateur et de la prise électrique.

3. Touchez l’arrière métallique ou le panneau

latéral du châssis de l’ordinateur pour vous

décharger de l’électricité statique.

4. Retirez le panneau latéral du châssis.

5. Retirez les caches métalliques d’un slot PCI Express x1 pour pouvoir installer

la carte Xonar Essence STX.

6. Insérez délicatement la carte son sur le slot PCI Express x1. Assurez-vous

que la carte est bien en place.

7. Sécurisez la carte à l’aide de vis ou des caches métalliques.

8. Connectez un câble d’alimentation ATX 4 broches au connecteur

d’alimentation de la carte.

9. Replacez le panneau latéral du châssis.

10. Reconnectez tous les câbles.

11. Reliez le cordon d’alimentation à l’ordinateur et à une prise électrique.

12. Allumez l’ordinateur.

La carte son PCI Express nécessite d’être alimentée pour pouvoir fonctionner

correctement. Assurez-vous d’avoir relié un câble d’alimentation à la carte avant

de l’utiliser.

4. Installation du pilote

Installer le pilote de la carte Xonar Essence STX

®

1. Une fois la carte son installée, allumez votre PC. Windows

détectera

automatiquement la carte HDAV et lancera la recherche du pilote approprié.

Lorsque la fenêtre d’installation du pilote apparaît, cliquez sur Annuler.

2. Insérez le CD de support dans votre lecteur optique. Si l’Exécution

automatique est activée, le processus de conguration démarre

automatiquement. Si ce n’est pas le cas, cliquez sur le chier setup.exe

contenu dans le CD de support.

3. Suivez les instructions à l’écran pour terminer l’installation.

La version et le contenu du CD de support peuvent être modiés sans avis

préalable.
