Xonar Essence STX
Audio-Karte
Schnellstartanleitung
Deutsch
ASUS Xonar Essence STX Schnellstartanleitung
9
1. Verpackungsinhalt
Überprüfen Sie Ihre ASUS Xonar Essence STX-Verpackung auf folgenden Inhalt:
• ASUS Xonar Essence STX PCI Express-Audio-Karte
• 1x 3,5mm-auf-RCA-Kabel
• 1x 3,5mm-auf-6,3mm Adapter
• 1x S/PDIF TOSLINK optischer Adapter
• Support-CD
• Schnellstartanleitung
2. Systemanforderungen
Um eine erfolgreiche Installation der Xonar Essence STX-Karte sicherzustellen,
muss Ihr Computer folgende Anforderungen erfüllen:
• Ein PCI Express 1.0 (oder höher) -kompatibler Steckplatz für die Audio-Karte
Deutsch
®
®
• Microsoft
Windows
Vista (32/64Bit) / XP (32/64Bit) / MCE2005
®
®
®
• Intel
Pentium
4 1,4 GHz oder AMD
Athlon 1400-Prozessor oder höher
• 256 MB (oder mehr) DRAM-Systemspeicher
• 60 MB freier Festplattenspeicher für die Treiberinstallation
• CD-ROM-Laufwerk (oder DVD-ROM-Laufwerk) für die Software-Installation
• Hochwertige Kopfhörer, aktive Analoglautsprecher oder ein Dolby Digital-
Decoder, um den HiFi-Sound der Karte zu genießen
3. Hardware-Erklärung
3.1 Xonar Essence STX-Kartenansicht
6
7 8
1
2
3
4
5
10
ASUS Xonar Essence STX Schnellstartanleitung
Nr. Element Beschreibung
1 Front-Rechts-
Verbinden Sie das rechte Audio-Kabel (rot) Ihrer
Ausgang
2/2.1-Kanallautsprecher mit diesen Anschluss. Bei
Mehrkanalsystemen verbinden Sie diesen Ausgang mit
den rechten Frontlautsprecheranschluss der aktiven
Lauftsprechers.
2 Front-Links-Ausgang
Verbinden Sie das linke Audio-Kabel (weiss) Ihrer
2/2.1-Kanallautsprecher mit diesen Anschluss. Bei
Mehrkanalsystemen verbinden Sie diesen Ausgang
mit den linken Frontlautsprecheranschluss der aktiven
Lauftsprechers.
3 Kopfhörerausgang
Schließen Sie den Kopfhörer an diesem Anschluss an.
Hinweis:
- Schließen Sie NICHT ihre Lautsprecher an diesem
Anschluss an. Die möglicherweise höhere Leistung könnte
Ihre Lautsprecher beschädigen.
- Um eine Beschädigung Ihrer Kopfhörer zu vermeiden,
stellen Sie die Kopfhörerimpedanz im Xonar Essence STX-
Audio-Center entsprechend der Ihrer Kopfhörer ein.
Deutsch
4 Mikrofoneingang
Schließen Sie Ihr externes PC-Mikrofon zur Spracheingabe
an diesem Anschluss an. Eingebauter Mikrofonvorverstärker.
4 Line In-Port
Anschluss für analoge Geräte, z.B. MP3-Player, CD-Player,
Musiksynthesizer und andere Line-Tonwiedergabegeräte, um
Tonaufnahmen oder Tonberechnung durchzuführen. (Über
Ultra HiFi 118dB SNR A-D-Konverter)
5 S/PDIF-Ausgang
Koaxialer und optischer TOSLINK-Combo-Digitalausgang.
für den Anschluss von externen digitalen Decodern oder
digitalen Lautsprechersystemen, Heimkinoanlagen,
AV-Receivern für die Ausgabe von digitalen Audio,
eingeschlossen PCM, Dolby Digital, DTS, WMA-Pro, usw.
6 Frontpanel-Blenden-
Verbinden Sie ein Ende des Frontpanel-Audio-Kabels
Anschluss
mit dem Anschluss für die Blende auf der Xonar Essence
STX-Karte und das andere Ende mit dem am Gehäuse
befestigten Frontblenden E/A-Modul.
7 Aux-
Normalerweise der Anschluss für den analogen Tonausgang
Eingangsanschluss
der TV-Tunerkarte oder anderen Tonausgabegeräten in
Ihrem PC-System. (Um den Ton Ihrer TV-Tunerkarte von
diesem Anschluss zu überwachen, müssen Sie für Aux-In
die Funktion „Überwachen“ im Xonar Essence STX Audio
Center-Aufnahme-Mixer aktivieren.)
8 Stromversorgungs-
Anschluss des Stromversorgungskabels Ihres Netzteils.
anschluss
ASUS Xonar Essence STX Schnellstartanleitung
11

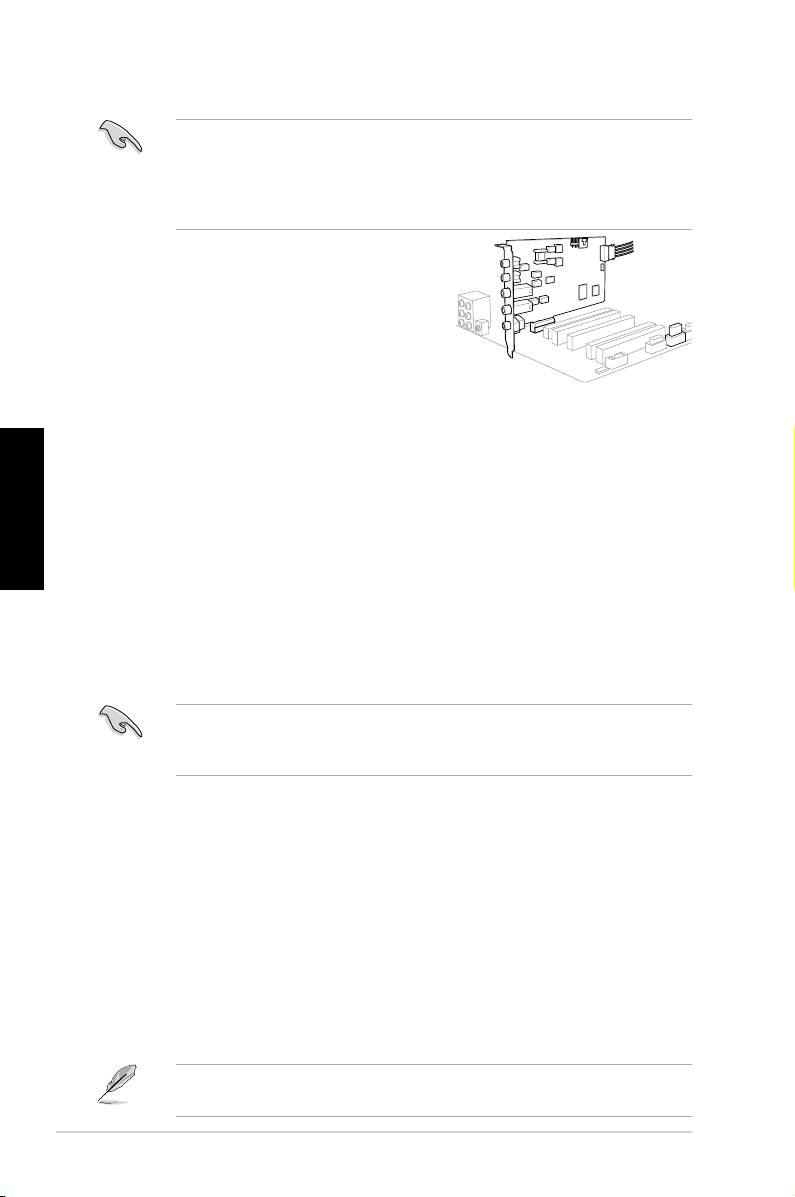

3.2 Karte installieren
Bevor Siemit den folgenden Installationsschritten fortfahren, empfehlen
wir Ihnen, dass Sie Ihr Onboard-Audio-Gerät in den BIOS-Einstellungen
deaktivieren oder jede andere Audio-Karte in Ihrem PC deinstallieren. (Für die
BIOS-Einstellungen oder die Deinstallation anderer Audio-Karten beziehen Sie
sich bitte auf die Benutzerhandbücher des Motherboards oder der Audio-Karte)
Installieren der Xonar Essence STX-Karte
1. Schalten Sie den Computer, den
Monitor und alle anderen am Computer
angeschlossenen Peripheriegeräte aus.
2. Ziehen Sie das Netzkabel des Computers
aus der Steckdose heraus.
3. Berühren Sie das Metallgehäuse oder den
Metallrahmen, um statische Auadungen zu vermeiden.
4. Entfernen Sie die Gehäuseabdeckung.
Deutsch
5. Entfernen Sie die Metallklemme von einem freien PCI Express x1-Steckplatz
für die Xonar Essence STX-Audio-Karte.
6. Stecken Sie die Karte vorsichtig in den PCI Express x1-Steckplatz.
Vergewissern Sie sich, dass die karte richtig im Steckplatz eingesteckt ist.
7. Sichern Sie die Karte mit Schrauben und der Metallklemme.
8. Verbinden Sie das 4-polige Stromversorgungskabel des netzteils mit dem
Stromanschluss der Audio-Karte.
9. Bringen Sie die Gehäuseabdeckung wieder an.
10. Schließen Sie alle Kabel wieder an.
11. Stecken Sie das Netzkabel in eine Steckdose.
12. Schalten Sie den Computer wieder ein.
Die hochwertige PCI Express-Audio-Karte erfordert eine zusätzliche
Stromversorgung vom Computer. Wenn das Stromversorgungskabel nicht
angeschlossen wurde, arbeitet die Karte NICHT.
4. Treiberinstallation
Installieren der Xonar Essence STX-Kartentreiber
1. Nachdem Sie die Xonar Essence STX-Karte installiert haben, schalten Sie
®
Ihren Computer ein. Windows
erkennt die Audio-Karte automatisch und
sucht nach den Gerätetreibern. Wenn Sie nach den Treibern gefragt werden,
klicken Sie auf Abbrechen.
2. Legen Sie die Support-CD in das optische Laufwerk. Wenn Autorun in Ihren
Computer aktiviert ist, startet die Installation automatisch, wenn nicht, dann
führen Sie auf der Support-CD die Datei setup.exe aus.
3. Folgen Sie den Bildschirmanweisungen, um die Installation abzuschließen.
Die Version und der Inhalt der Support-CD können ohne vorherige Ankündigung
geändert werden.
12
ASUS Xonar Essence STX Schnellstartanleitung
