Bosch KGN46AW22: инструкция

de Montageanleitung

fi Asennusohjeet

Standgerät

Vapaasti sijoitettava laite

en Installation instructions

es Instrucciones de montaje

Free-standing appliance

Aparato de libre instalación

fr Notice de montage

pt Instruções de montagem

Appareil indépendant

Aparelho Solo

it Istruzioni per il montaggio

el Οδηγίες τοποθέτησης

Apparecchio indipendente

Ανεξάρτητη συσκευή

nl Montagevoorschrift

tr Montaj kılavuzu

Vrijstaand apparaat

Solo cihaz

da Monteringsvejledning

ru Инcтpyкция пo мoнтaжy

Gulvmodel

Напольный прибор

no Monteringsanvisning

pl Instrukcja montażu

Frittstående apparat

Urządzenie wolnostojące

sv Monteringsanvisning

Fristående skåp

de Inhaltsverzeichnis

Montageanleitung verwenden .............. 5

Türgriff wechseln ..................................... 6

Aufstellort .................................................. 5

Wandabstandshalter montieren ........... 6

Türanschlag wechseln ........................... 5

Gerät ausrichten ..................................... 6

en Table of Contents

Using the installation instructions ........ 7

Changing the door handle .................... 8

Installation location ................................. 7

Fitting the wall spacer ............................ 8

Changing over the door hinges ........... 7

Aligning the appliance ........................... 8

fr Table des matières

Utiliser la notice de montage ................ 9

Changer la poignée de porte ............ 10

Lieu d’installation .................................... 9

Monter les écarteurs muraux ............ 10

Inversion du sens d’ouverture de

Ajuster l’appareil .................................. 10

porte .......................................................... 9

it Indice

Uso delle istruzioni per il

Sostituzione della maniglia della

montaggio ............................................. 11

porta ....................................................... 12

Luogo d’installazione ........................... 11

Montaggio del distanziatore murale . 12

Inversione della porta .......................... 11

Livellare l’apparecchio ........................ 12

nl Inhoud

Montagehandleiding gebruiken ........ 13

Deurgreep verwisselen ....................... 14

De juiste plaats ..................................... 13

Wandafstandhouder monteren ......... 14

Verwisselen van de deurophanging . 13

Apparaat horizontaal zetten ............... 14

da Indholdsfortegnelse

Monteringsvejledning anvendes ....... 15

Udskiftning af dørgrebet ..................... 16

Opstillingssted ...................................... 15

Vægafstandsholder monteres ........... 16

Ændring af dørens åbningsretning ... 15

Justering af skabet .............................. 16

no Innholdsfortegnelse

Bruk av monteringsveiledningen ...... 17

Montering av avstandsholderen til

Plasseringssted .................................... 17

veggen ................................................... 18

Omhengsling av døren ....................... 17

Innretting av apparatet ........................ 18

Skift av dørhåndtak .............................. 18

sv Innehållsförteckning

Använd monteringsanvisningen ........ 19

Flytta handtag ....................................... 20

Platsen ................................................... 19

Montera väggavståndshållare ........... 20

Hänga om dörren ................................ 19

Ställa upp skåpet ................................. 20

fi Sisällysluettelo

Näin käytät asennusohjetta ................ 21

Ovikahvan vaihto ................................. 22

Sijoituspaikka ........................................ 21

Seinävälilevyn asennus ....................... 22

Oven kätisyyden vaihto ....................... 21

Laitteen suoristaminen ........................ 22

es Índice

Instalar el aparato de conformidad

la puerta ................................................ 24

con las instrucciones de montaje ..... 23

Cambiar la manilla de la puerta ....... 24

Lugar de emplazamiento .................... 23

Montar los distanciadores ................. 25

Cambiar el sentido de apertura de

Nivelar el aparato ................................ 25

pt Índice

Utilizar as Instruções de montagem . 26

Alteração da localização do puxador

Local da instalação ............................. 26

da porta ................................................. 27

Alteração do sentido de abertura da

Montar o distanciador da parede ..... 27

porta ....................................................... 26

Alinhar o aparelho ............................... 27

el Πίνακας περιεχομένων

Χρήση των οδηγιών τοποθέτησης ..... 28

Τοποθέτηση του τεμαχίου διατήρησης

Τόπος τοποθέτησης ............................. 28

απόστασης από τον τοίχο .................. 30

Αλλαγή της φοράς της πόρτας .......... 29

Ευθυγράμμιση της συσκευής ............ 30

Αλλαγή της λαβής της πόρτας ........... 29

tr İçindekiler

Montaj kılavuzunun kullanılması ........ 31

Duvar mesafesi koruyucunun monte

Cihazın kurulacağı yer ......................... 31

edilmesi ................................................. 32

Kapı menteşelerinin değiştirilmesi .... 31

Cihazın doğru konumlandırılması ..... 32

Kapı kolunun değiştirilmesi ................ 32

ru Coдepжaниe

Применение инструкции по

Смена местоположения ручки

монтажу ................................................. 33

дверцы ................................................... 34

Mecтo ycтaнoвки ................................. 33

Монтаж дистанцирующего

Измeнeниe нaпpaвлeния

элемента ............................................... 35

oткpывaния двepцы ............................ 34

Bыpaвнивaниe прибора .................... 35

pl Spis treści

Używanie instrukcji montażu .............. 36

Zmiana uchwytu drzwi ........................ 37

Miejsce ustawienia ............................... 36

Montaż elementów dystansowych .... 37

Zmiana zawiasów ................................. 36

Wypoziomowanie urządzenia ............ 37

de

deInhaltsverzeichni s

deMontageanleitung

S tand ge rät

Wandabstand

Montageanleitung

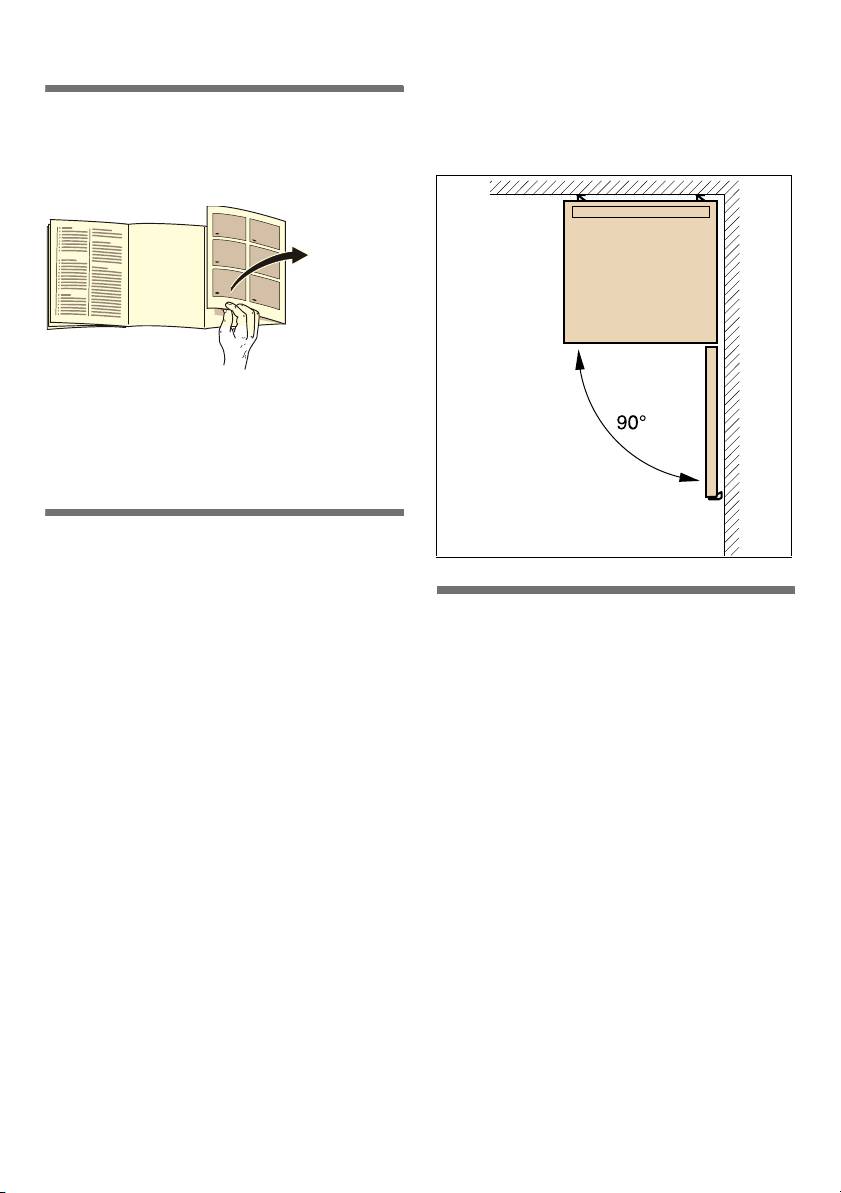

Gerät so aufstellen, dass ein

Türöffnungswinkel von 90° gewährleistet

verwenden

ist.

Bitte klappen Sie die letzte Seite mit den

Abbildungen aus.

Diese Montageanleitung gilt für mehrere

Modelle.

Abweichungen bei den Abbildungen sind

möglich.

Aufstellort

Als Aufstellort eignet sich ein trockener,

belüftbarer Raum. Der Aufstellort sollte

Türanschlag wechseln

nicht direkter Sonnenbestrahlung

(falls erforderlich)

ausgesetzt und nicht in der Nähe einer

Wärmequelle wie Herd, Heizkörper etc.

Wir empfehlen den Türanschlag durch

sein. Wenn das Aufstellen neben einer

unseren Kundendienst wechseln zu

Wärmequelle unvermeidbar ist,

lassen. Die Kosten für einen

verwenden Sie eine geeignete

Türanschlagwechsel können Sie bei

Isolierplatte oder halten Sie folgende

Ihrem zuständigen Kundendienst

Mindestabstände zur Wärmequelle ein:

erfragen.

■ Zu Elektro- und Gasherden 3 cm.

■ Zu Öl- oder Kohleanstellherden

30 cm.

Der Boden am Aufstellort darf nicht

nachgeben. Boden eventuell verstärken.

Eventuelle Bodenunebenheiten mit

Unterlagen ausgleichen.

5

de

ã=Warnung

Gerät ausrichten

Während des Türanschlagwechsels darf

das Gerät nicht am Stromnetz

Gerät auf den vorgesehenen Platz stellen

angeschlossen sein. Vorher Netzstecker

und ausrichten. Es muss fest und eben

ziehen. Um die Geräterückseite nicht zu

stehen. Unebenheiten des Bodens durch

beschädigen, ausreichend

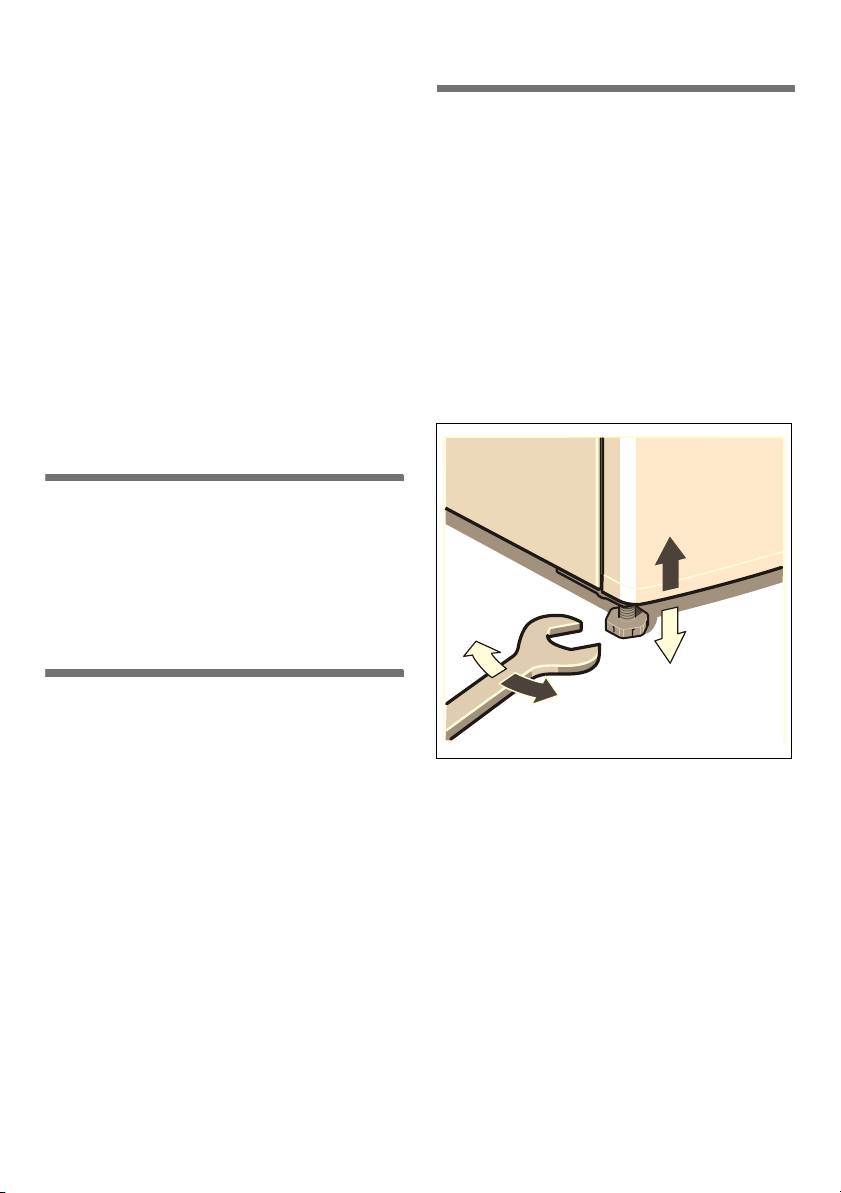

die beiden vorderen Schraubfüße

Polstermaterial unterlegen. Gerät

ausgleichen. Zum Verstellen der

vorsichtig auf die Rückseite legen.

Schraubfüße einen Schraubenschlüssel

verwenden.

Wechseln Sie den Türanschlag in

Reihenfolge der Zahlen. Bild 1

Hinweis

Hinweis

Das Gerät muss senkrecht stehen.

Richten Sie es mit Hilfe einer

Wird das Gerät auf den Rücken gelegt,

Wasserwaage aus.

darf der Wandabstandshalter nicht

montiert sein.

Türgriff wechseln

(falls erforderlich)

Bild 2

Wechseln Sie den Türgriff in Reihenfolge

der Zahlen.

Wandabstandshalter

montieren

Bild 3

Falls vorhanden:

Wandabstandshalter montieren, um die

ausgewiesene Energieaufnahme des

Gerätes zu erreichen. Ein reduzierter

Wandabstand schränkt das Gerät in

seiner Funktion nicht ein. Die

Energieaufnahme kann sich dann

geringfügig erhöhen.

Abstand zur Rückwand

Ein Abstand von 75 mm darf nicht

überschritten werden.

6

en

enTable of Content s

enInstallation instructions

Free-standing appliance

Distance from wall

Using the installation

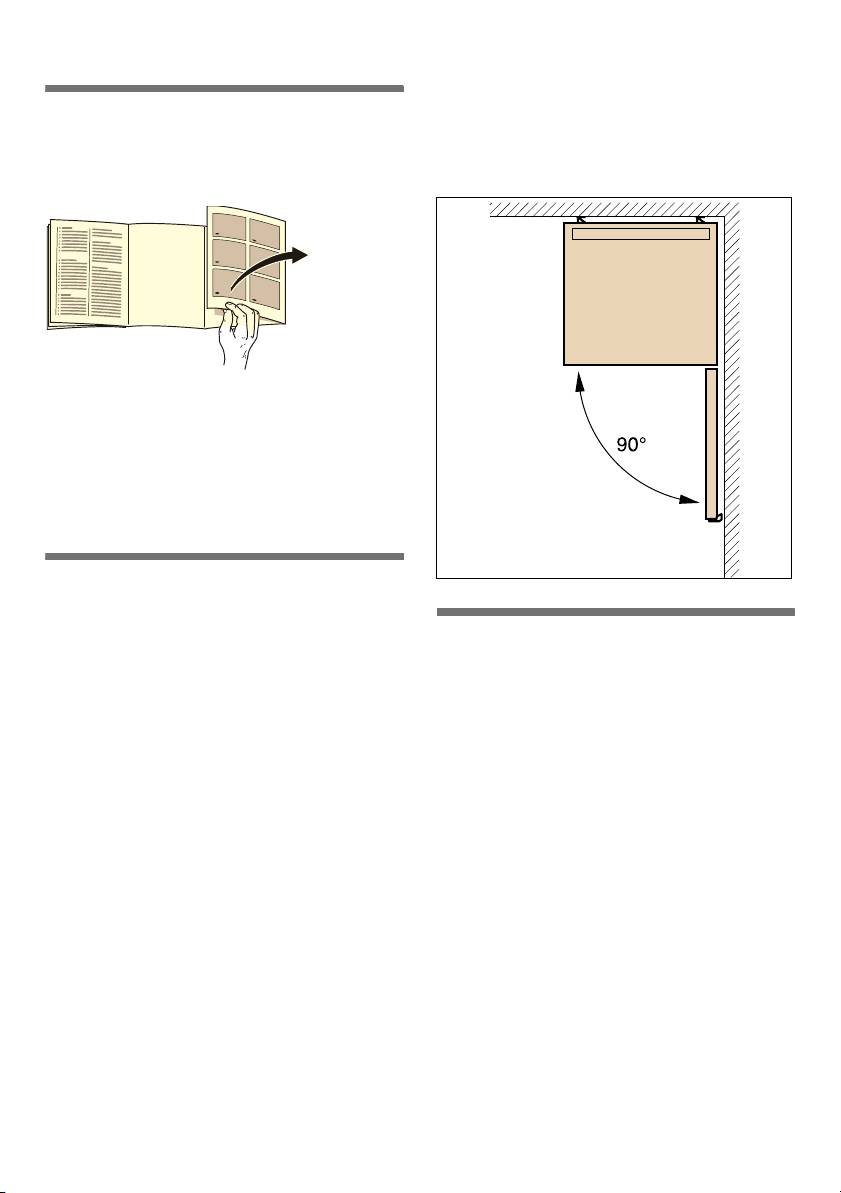

When installing the appliance, ensure

that the door can be opened by 90°.

instructions

Please fold out the illustrated last page.

These installation instructions refer to

several models.

The diagrams may differ.

Installation location

A dry, well ventilated room is suitable as

an installation location. The installation

location should not be exposed to direct

Changing over

sunlight and not placed near a heat

the door hinges

source, e.g. a cooker, radiator, etc. If

installation next to a heat source is

(if required)

unavoidable, use a suitable insulating

We recommend that you have the door

plate or observe the following minimum

hinges changed over by our customer

distances from the heat source:

service. You can find out the costs for

■ 3 cm to electric or gas cookers.

changing over the door hinges from your

appropriate customer service.

■ 30 cm to an oil or coal-fired cooker.

The floor of the installation location must

not give way; if required, reinforce floor. If

the floor is uneven, compensate with

supports.

7
