Инструкция к Кухонной Вытяжке Bosch DHI 635H
B
RUS
Инструкция по эксплуатации
Напечатано в России / март 2007 / 500 / GM2671
DHI 6..H
DHI 6..E
b
901506
Перед чтением инструкции откройте, пожалуйста, стр. 57 с иллюстрациями.
Описание прибора
Перед первым пользованием
Важные указания:
Данная вытяжка соответствует применимым
правилам техники безопасности.
Ремонт вытяжки должен выполняться толь
ко квалифицированным персоналом.
Неправильно выполненный ремонт вы
тяжки может привести к возникновению
серьезной опасности для пользователя.
Подключение вытяжки и ввод ее в эксп
Основной
Выключатель
луатацию должен выполнять только квали
шкаф
освещения
фицированный специалист.
Утилизацию упаковочного материала
Выдвижной
Переключатель
следует проводить правильным образом
фильтр
вентилятора
(см. инструкцию по монтажу).
Эксплуатируйте вытяжку только с уста
Режимы работы
новленными лампами.
Режим отвода воздуха:
Никогда не эксплуатируйте вытяжку
без установленного жиропоглощающего
Вентилятор вытяжки всасывает кухон
фильтра.
ные испарения и удаляет их за пределы
помещения через жиропоглощающий
Перегретые жир и масло легко воспла
фильтр.
меняются. Поэтому всегда следите за при
Жиропоглощающий фильтр поглощает
готовлением пищи с жиром или маслом, на
частицы жира, которые содержатся в ку
пример, в случае приготовления картофеля
хонных испарениях.
фри.
Кухня в значительной степени освобож
Не стерилизуйте продукты питания пла
дается от жиров и запахов.
менем непосредственно под вытяжкой.
Режим циркуляции воздуха:
Опасность воспламенения жиропогло
Этот режим требует установки угольно
!
щающего фильтра изза пламени.
го фильтра (см. раздел «Фильтры и уход
за ними»).
В случае эксплуатации вытяжки над
очагом, в котором сгорает твердое топли
Полный комплект для монтажа и
во (уголь, дерево и т.д.), действуют опре
фильтры для замены можно приобрести
деленные ограничения (см. инструкцию по
в специализированном магазине.
монтажу).
Соответствующие номера принадлеж
ностей можно найти на стр. 7.
Всегда правильно эксплуатируйте газо
Вентилятор вытяжки всасывает кухон
вые варочные панели.
ные испарения, которые очищаются в
Важное замечание:
жиропоглощающем фильтре и угольном
Пламя газовых варочных панелей всегда
фильтре. После этого очищенный воздух
должно быть закрыто посудой.
возвращается на кухню.
Сильный нагрев пламенем газовых кон
Жиропоглощающий фильтр поглощает
!
форок может повредить вытяжку.
частицы жира, которые могут содер
жаться в кухонных испарениях.
Угольный фильтр удаляет пахучие веще
ства.
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
1
Пользование вытяжкой
Самым эффективным способом удале
Освещение:
ния кухонных испарений, образующихся при
приготовлении пищи, является следующий
способ:
ВЫКЛ
Включайте вытяжку сразу же, как толь
ВКЛ
ко Вы начинаете готовить.
Выключайте вытяжку через несколько
минут после того, как Вы закончите го
Указание. Освещением можно пользовать
товить.
ся в любое время, даже когда выдвижной
фильтр задвинут.
Включение вентилятора:
1. Вытяните выдвижной фильтр за ручку.
Вентилятор работает.
Фильтры и уход за ними
2. Установите вентилятор на желаемый
Для поглощения частиц жира в кухонных
уровень.
испарениях, образующихся при приго
товлении пищи, используются металли
Кнопки управления различных
ческие фильтры.
моделей:
Фильтрующие прокладки выполнены из не
Уровень 3
воспламеняющегося металла.
Уровень 1
Внимание:
Уровень 2
По мере насыщения фильтра остатками жи
ров не только увеличивается риск воспламе
нения, но это может также оказывать отри
цательное воздействие на эффективность
работы вытяжки.
Уровень 1
Важное замечание:
Регулярно чистите металлический жиропог
лощающий фильтр.
Уровень 2
Чистка металлического
жиропоглощающего фильтра:
При нормальной эксплуатации (от одного до
двух часов ежедневно) металлический жиро
поглощающий фильтр следует чистить каж
Уровень 3
дые 810 недель.
Фильтр можно мыть в посудомоечной
машине. Однако это может приводить к
легкому изменению окраски.
Уровень 1
Важное замечание:
ВЫКЛ
Сильно загрязненный металлический
жиропоглощающий фильтр не следует
Уровень 2
мыть в посудомоечной машине вместе
с посудой.
Выключение вентилятора:
При ручной мойке фильтра сначала за
мочите его в горячей мыльной воде. За
Выдвижной фильтр задвиньте до упора.
тем почистите фильтр щеткой, тщатель
Указание. При повторном вытягивании
но прополоскайте и дайте воде стечь.
выдвижного фильтра вентилятор работает
Используйте только оригинальный
на установленном в последний раз уровне.
фильтр. Только при использовании ори
гинального фильтра гарантируется опти
мальная работа вытяжки.
2
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
Фильтры и уход за ними
Снятие и установка
Угольный фильтр:
фильтровальной рамки
Предназначен для устранения запахов в
Рис. 1
режиме циркуляции воздуха.
Снятие (демонтаж):
Угольный фильтр устанавливается в вытяж
1. Вытяните выдвижной фильтр до упора.
ке поверх жиропоглощающего фильтра.
2. Надавите на защелку фильтровальной
1. Снимите жиропоглощающий фильтр
рамки в направлении, указанном стрел
(см. «Фильтры и уход за ними»).
кой.
2. Слева и справа вставьте в корпус при
При наличии двух жиропоглощаю
бора два прилагаемых пластмассовых
щих фильтров сначала снимите пе
держателя и привинтите каждый одним
редний.
винтом (необходимо только при первой
3. Фильтровальную рамку откиньте вбок и
установке угольного фильтра) (рис. 2).
снимите.
3. Угольный фильтр вставьте в корпус вы
Установка:
тяжки снизу и проверьте, вошел ли он в
1. Вытяните выдвижной фильтр до упора.
зацепление с обеих сторон (рис. 3).
2. Фильтровальную рамку вставьте в дер
При этом кромка на угольном филь
жатель под наклоном, откиньте кверху и
тре должна быть внизу (рис. 3).
закрепите, надавив на защелку.
При наличии двух жиропоглощаю
4. Снова установите жиропоглощающий
щих фильтров установите в выдвиж
фильтр (см. «Фильтры и уход за ними»).
ной фильтр сначала заднюю, а потом
Снятие (демонтаж):
переднюю фильтровальные рамки.
Снятие угольного фильтра происходит в об
Убедитесь, что жиропоглощающий
ратной последовательности. Для этого на
фильтр надежно закреплен с обеих сторон.
давите на защелку в наружном направлении.
Замена угольного фильтра:
При обычном режиме работы (12 часа в
день) угольный фильтр следует менять при
мерно 1 раз в год.
Угольный фильтр Вы можете купить в спе
циализированном магазине (см. «Специ
альные принадлежности»).
Используйте только оригинальный
фильтр. Только при использовании ори
гинального фильтра гарантируется опти
мальная работа вытяжки.
Утилизация старых угольных фильтров:
Угольные фильтры не содержат ядов.
Они могут утилизироваться, как обычный
мусор.
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
3
Чистка и уход
Замена лампы
Отсоедините вытяжку от электрической
1. Выключите вытяжку и обесточьте ее, вы
сети, для чего выньте вилку из сетевой
нув вилку из розетки или отключив пре
розетки или выключите предохранитель
дохранитель.
в коробке предохранителей.
2. Вытяните выдвижной фильтр до упора.
Одновременно с чисткой жиропоглоща
3. Покрышку лампы выдвиньте вперед
ющего фильтра проводите чистку всех
(рис. 5).
доступных деталей корпуса от имеющих
4. Замените лампу (рис. 6) (стандартная
ся отложений жира. Это значительно
свечеобразная лампа макс. 60 Вт, цоколь
снижает опасность воспламенения и га
Е14).
рантирует наиболее эффективное фун
кционирование вытяжки.
5. Снова установите покрышку лампы
Для чистки вытяжки применяйте горячий
(рис. 5).
щелочной раствор.
6. Снова вставьте вилку в розетку или вклю
При более сильных (или старых) загряз
чите предохранитель.
нениях используйте средства для мытья
окон.
Крашеные поверхности,
Неисправности
пластмассовые детали:
Никогда не пользуйтесь абразивными
В случае появления вопросов или неисправ
чистящими средствами или губками, ко
ностей вызывайте сервисную службу (см.
торые могут поцарапать поверхность.
список адресов сервисной службы).
Нанесите слабый щелочной раствор или
При вызове сервисной службы, пожалуйста,
средство для мытья окон на мягкую,
укажите заводской (ENr) и серийный (FD)
влажную тряпку.
номера Вашего прибора.
Примечание. Никогда не чистите спир
том пластмассовые поверхности, т.к.
ENr FD
могут появиться матовые пятна.
Предостережение. Достаточно часто
Запишите эти номера в вышерасположен
проветривайте кухню, никогда не остав
ной рамочке. Вы найдете их на типовой таб
ляйте открытое пламя!
личке после того, как снимите решетку
Снова вставьте вилку в розетку или вклю
фильтра внутри вытяжки.
чите предохранитель.
Для приборов со стеклянной
пластинкой в вытяжке:
Стеклянная пластинка снимается и мо
ется в посудомоечной машине.
Для снятия пластинки надавите на языч
ки в наружном направлении (рис. 4).
4
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

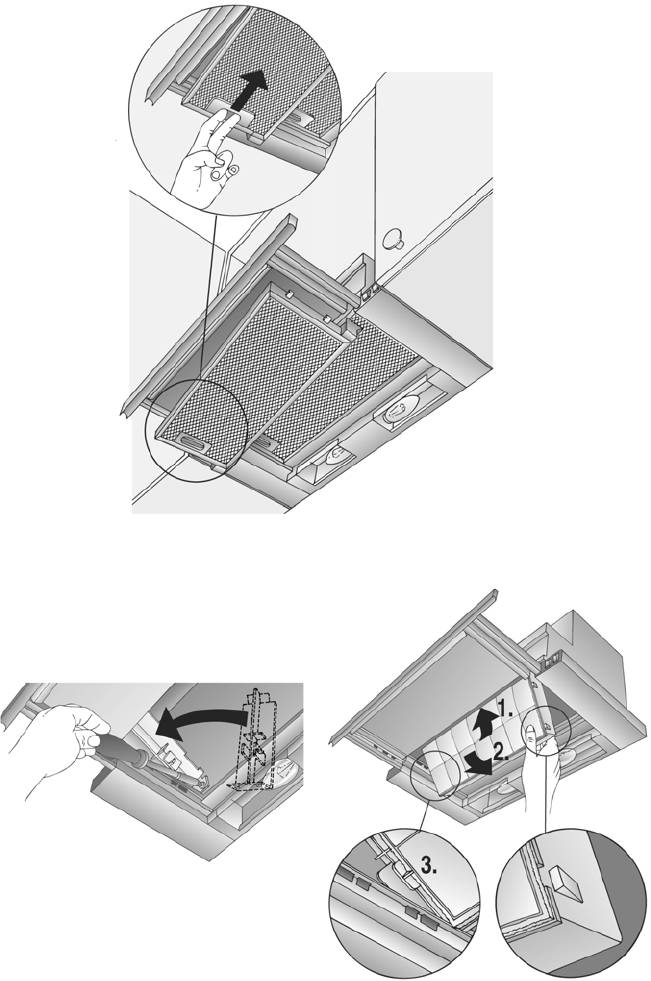

Рис. 1
Рис. 2
Рис. 3
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
5

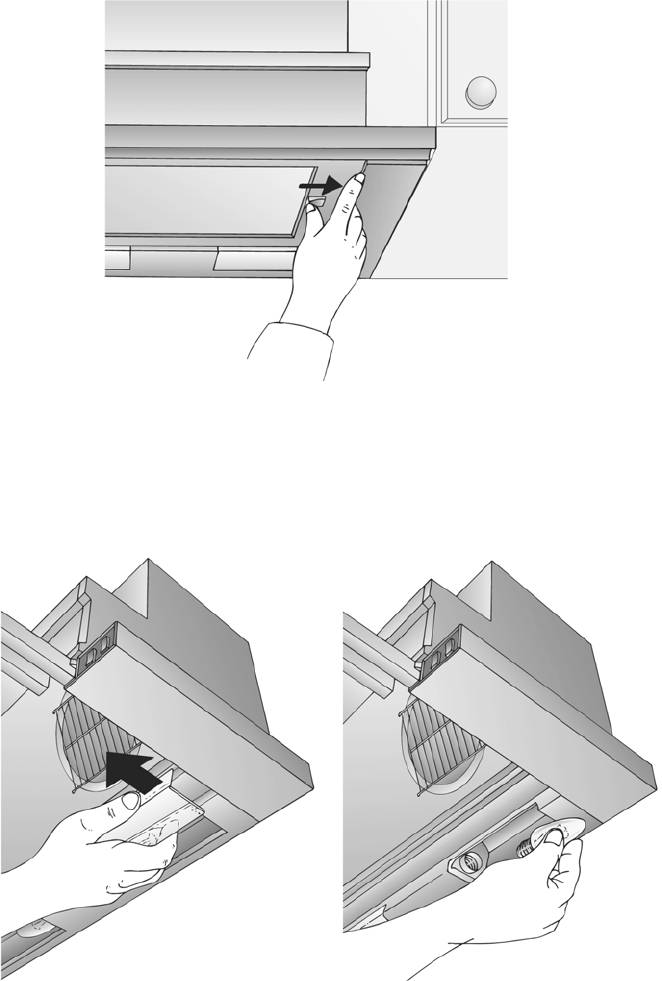

Рис. 4
Рис. 5 Рис. 6
6
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
DHZ3450
296178
086244
Металл:
DHZ3350
Алюминий:
DHZ3570
Пластик:
DHZ3520
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
7

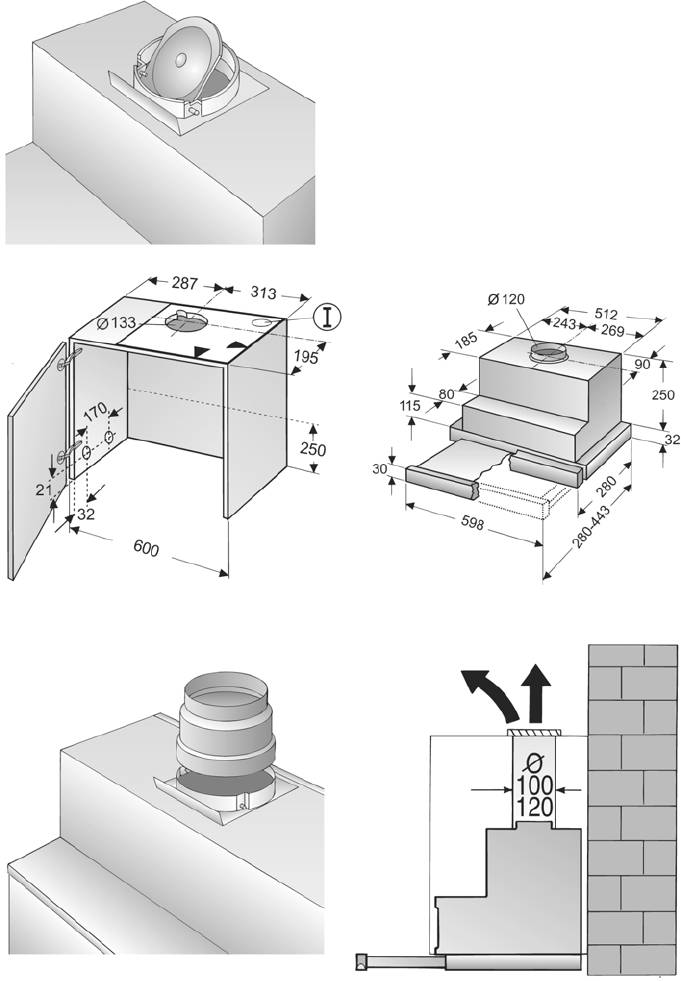

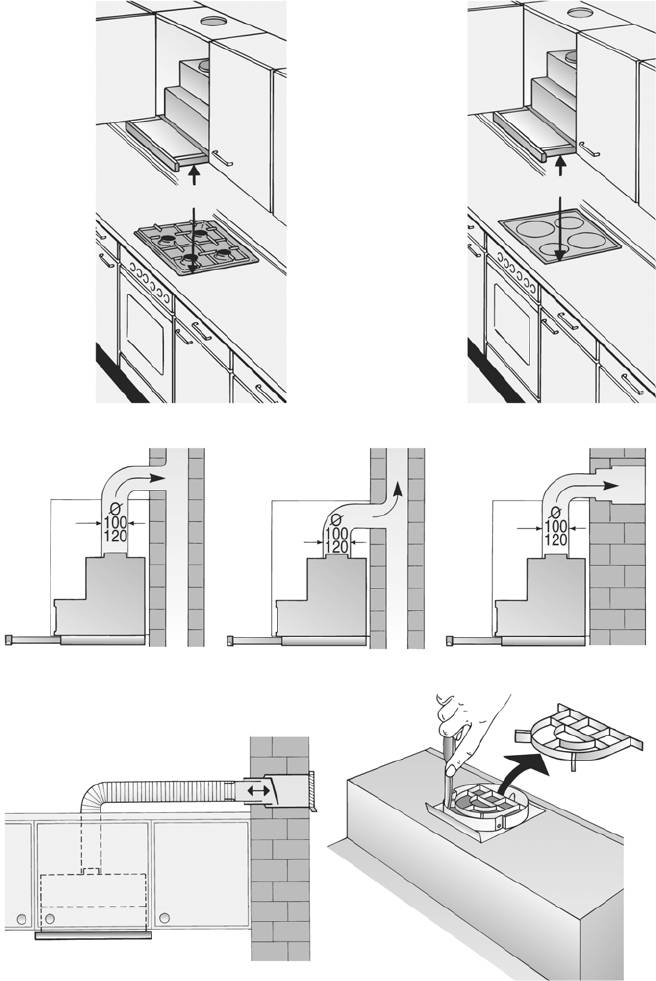

Перед чтением инструкции откройте, пожалуйста, стр. 1317 с иллюстрациями.
Инструкция по монтажу/Важные указания
Важная информация
Установка вытяжки на минимальном рас
стоянии 650 мм (рис. 1) над газовой плитой
Старая вытяжка не является совершен
или варочной панелью разрешается, толь
но ненужным мусором. Она содержит цен
ко если не превышаются следующие значе
ные материалы, которые могут быть вторич
ния номинальной тепловой нагрузки (Hs):
но использованы при утилизации с учетом
Газовые плиты
требований охраны окружающей среды.
тепловая нагрузка:
Перед тем, как отправлять на утилизацию
одной конфорки макс. 3,0 кВт
старую вытяжку, убедитесь, что она приве
всех конфорок макс. 8,3 кВт
дена в неработоспособное состояние.
духовки макс. 3,9 кВт
Ваша новая вытяжка защищена соответ
Панели газовых конфорок
ствующей упаковкой на время транспорти
тепловая нагрузка:
ровки. Все материалы, которые использова
одной конфорки макс. 3,9 кВт
ны для этой цели, не наносят вреда окружа
всех конфорок макс. 11,3 кВт
ющей среде и могут быть переработаны для
Газовые стеклокерамические
вторичного использования. Пожалуйста,
варочные панели
сделайте свой вклад в охрану окружающей
Информация по номинальной тепловой
среды, отправив этот материал для упаков
нагрузке не относится к закрытым газо
ки на утилизацию с учетом требований ох
вым стеклокерамическим варочным па
раны окружающей среды.
нелям. Соблюдайте указания, которые
Самые последние сведения относительно
дает предприятиеизготовитель вароч
возможностей по утилизации Вашей старой
ных панелей.
вытяжки и упаковки новой вытяжки Вы мо
Плиты на твердом топливе
жете получить в той организации, где Вы
Максимальная номинальная тепловая
приобрели вытяжку, или в местных админи
нагрузка и максимальное расстояние до
стративных органах.
плиты имеют такое же значение, как и в
Вытяжка предназначена для использо
случае газовых плит.
вания в режиме отвода воздуха или в режи
ме циркуляции воздуха.
Над очагом, в котором сгорает твердое
топливо, вследствие потенциальной пожар
Всегда устанавливайте вытяжку над цен
ной опасности (например, изза разлетаю
тральной частью варочной панели.
щихся искр) устанавливать вытяжку разре
Минимальное расстояние между элект
шается только в том случае, если очаг име
рической варочной панелью и нижним кра
ет закрытое несъемное укрытие, и соблю
ем вытяжки: 430 мм, рис. 1.
даются все правила, которые действуют в
каждой конкретной стране. Это ограничение
Дополнительные указания
не относится к газовым плитам и газовым
для газовых плит
варочным панелям.
Во всех случаях следует соблюдать со
Чем меньше расстояние между вытяж
ответствующие правила и указания по уста
кой и варочной панелью, тем выше вероят
новке, которые даются изготовителем газо
ность конденсации на вытяжке поднимаю
вой плиты.
щихся паров.
Вытяжку разрешается устанавливать та
ким образом, чтобы только с одной ее сто
роны располагались высокий шкаф или вы
сокая стена. При этом расстояние до этого
шкафа или до этой стены должно быть не
менее 50 мм.
8
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
Инструкция по монтажу/Перед монтажом
Режим отвода воздуха (рис. 2)
Если вытяжка используется в режиме цир
куляции воздуха (с угольным фильтром),
Отводимый воздух подается вверх через
эксплуатация возможна без какихлибо ог
вентиляционную шахту или непосредствен
раничений.
но через наружную стену за пределы поме
щения.
При работе вытяжки в режиме отвода воз
Отводимый воздух нельзя выводить через
духа следует установить обратный клапан,
дымоход, который используется для других
если он уже не установлен в вытяжной трубе
целей или через шахту, используемую для
или в настенном ящике (рис. 2.1).
вентиляции помещений, в которых также
Если обратный клапан не прилагается к вы
установлены печи или камины.
тяжке, его следует приобрести в специали
зированном магазине (см. специальные
Следует получить разрешение соответству
принадлежности в инструкции по эксплуата
ющих административных органов при отво
ции).
де воздуха через дымоход, который не эксп
луатируется.
Установка обратного клапана:
Если вытяжка в режиме отвода воздуха
1. Вырежьте в воздушном патрубке пре
работает одновременно с отопительным
дохранительную решетку (рис. 3).
оборудованием, которое пользуется вы
2. Вставьте обратный клапан в монтажные
тяжными трубами (например, отопительные
отверстия воздушного патрубка (рис. 4).
системы, проточные водонагреватели или
Если отводимый воздух удаляется через
котлы, которые работают на газе, жидком или
наружную стену, в ней следует установить
твердом топливе), необходимо обеспечить
вентиляционный телескопический блок
подачу воздуха в объеме, достаточном
(рис. 2.1).
для сгорания топлива.
По соображениям безопасности требуется,
Соединение вытяжки с телескопичес
чтобы в помещении, где установлено отопи
кой стенной коробкой осуществляется:
тельное или нагревательное оборудование с
через шланг или трубку для отработан
открытым огнем, давление воздуха по срав
ного воздуха.
нению с атмосферным было понижено не
более чем на 4 Па (0,04 мбар).
Оптимальная эффективность вытяжки
обеспечивается при выполнении
Это можно обеспечить, если воздух при сго
следующих условий:
рании топлива будет выводиться из помеще
Использование коротких и гладких вы
ния через незакрытые отверстия, например,
тяжных труб без резких изгибов.
через двери, окна, настенные вентиляцион
ные шкафы или с помощью технических мер,
Обеспечение минимального количества
обеспечивающих блокировку других уст
колен.
ройств при работе одного устройства и т.д.
Использование максимального диамет
ра трубы (лучше всего 120 мм) и больших
Применение только настенного вентиляци
колен.
онного шкафа не гарантирует, что предель
ное значение пониженного давления возду
Круглая труба:
ха не будет превышено.
Рекомендуем использовать трубу с внут
Примечание. При оценке давления воздуха
ренним диаметром не менее 120 мм.
следует учитывать всю систему вентиляции,
Трубы прямоугольного сечения дол
которая имеется в здании. Однако это пра
жны иметь площадь внутреннего сече
вило не применяется при использовании
ния, равную площади внутреннего сече
оборудования для приготовления пищи, на
ния соответствующих круглых труб.
пример, газовых плит или варочных панелей.
Диаметр 100 мм ~ 78 см
2
.
При отводе отработанного воздуха обрати
Диаметр 120 мм ~ 113 см
2
.
те внимание на ведомственные инструкции.
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
9
Инструкция по монтажу/Электрическое подключение
При использовании труб
Электрическое подключение
с другим диаметром:
Вытяжку следует подключать только к уста
Используйте герметизирующую ленту.
новленной в соответствии с предписаниями
В случае эксплуатации вытяжки в ре
штепсельной розетке.
жиме отвода воздуха обеспечивайте
Розетку устанавливайте по возможности
достаточное поступление свежего воз
непосредственно над основным шкафом
духа.
или в непосредственной близости от него.
Электрические характеристики
Отвод отработанного
Вы можете найти на типовой табличке пос
воздуха наверх:
ле снятие рамки фильтра внутри прибора.
Для этого проделайте отверстие в крыш
ке основного шкафа с вырезом для пи
Ремонт производить при отключенном
тающего электрошнура (рис. 5).
от сети приборе.
(Шаблон I прилагается.)
Длина соединительного провода: 1,30 м.
Отвод отработанного воздуха вниз:
При необходимости фиксированного
(внутри основного шкафа)
постоянного подключения:
Для этого проделайте отверстие в за
В любом случае подключать прибор к элект
дней стенке основного шкафа с вырезом
росети должен квалифицированный элект
для питающего электрошнура.
рик.
При установке предусматриваются размы
Подсоединение к вытяжной трубе
кающие устройства. К размыкающим уст
диаметром 100 мм:
ройствам относятся переключатели с рас
Вырежьте в воздушном патрубке пре
стоянием между разомкнутыми контактами
дохранительную решетку (рис. 3).
не менее 3 мм и размыканием всех полюсов.
Вставьте переходник для сужения кана
К ним относятся LSпереключатели и контак
ла (входит в комплект поставки или при
торы.
обретается в специализированном ма
Эта вытяжка соответствует предписаниям
газине) в выходное отверстие вытяжки,
европейского сообщества относительно
рис. 6.
радиопомех.
Подсоединение к вытяжной трубе
диаметром 120 мм:
Вырежьте в воздушном патрубке пре
дохранительную решетку (рис. 3).
Режим циркуляции воздуха
Рис. 7
С угольным фильтром, если нет условий для
режима отвода отработанного воздуха.
Полный комплект для монтажа и фильт
ры для замены можно приобрести в специ
ализированном магазине.
Соответствующие номера принадлежностей
можно найти на стр. 7.
10
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
Инструкция по монтажу/Подготовка основного шкафа
Подготовка
Установка в основной шкаф
основного шкафа
1. Снимите рамку фильтра (см. инструкцию
по эксплуатации).
Проследите за тем, чтобы минимальное
расстояние между конфоркой и вытяжкой
2. Выровняйте дверцы шкафа, если после
составляло 650 мм (для газовых конфорок)
установки вытяжки петли больше не до
или 430 мм (для электроконфорок).
ступны.

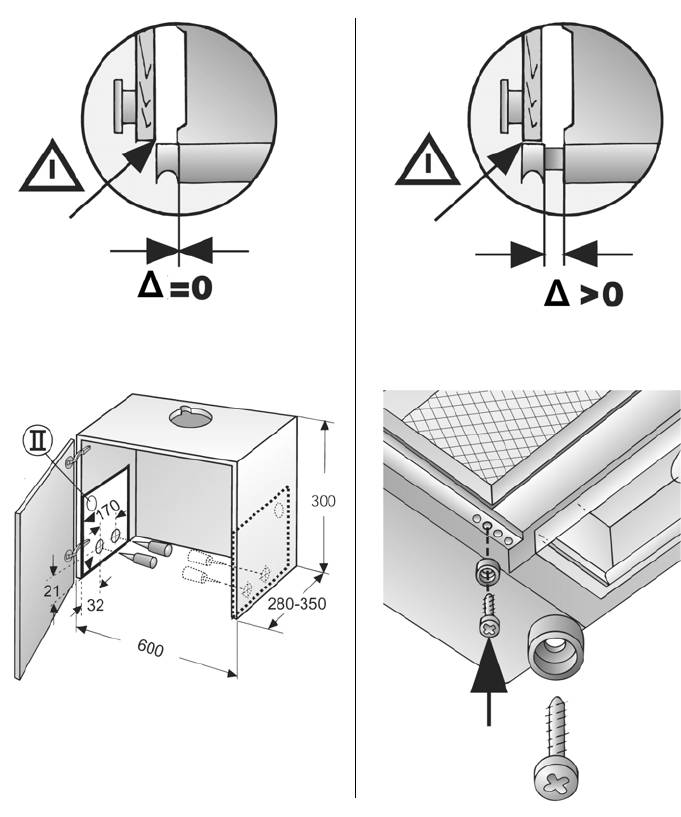

Эта вытяжка предусмотрена для установки
3. Поднимите вытяжку в шкаф снизу и при
в основной шкаф со следующими размера
жмите так, чтобы монтажные скобы
ми (рис. 8):
справа и слева вошли в зацепление (рис.
10).
ширина: 600 мм
глубина: 280350 мм
4. Вытяните выдвижной фильтр до упора.
высота: не менее 300 мм
5. Ввинтите для укрепления вытяжки по два
винта справа и слева, не затягивайте.
Подготовка:
Для этого слегка приподнимите вытяж
1. Удалите днище шкафа (в случае, если
ку (рис. 11).
оно имеется).
6. Выровняйте вытяжку в шкафу и затяни
Должна быть обеспечена устойчивость
те винты (рис. 11).
шкафа.
7. Проведите сетевой шнур через отверс
2. Наметьте на внутренних стенках шкафа
тие в основном шкафу и установите
справа и слева по две точки – места, где
трубное соединение (рис. 12).
будет крепиться вытяжка (рис. 8).
8. Подключите прибор к электросети.
Сверлить: диаметр 2 мм, глубина макс.
9. При необходимости уменьшите пере
10 мм.
крытие стены до необходимого разме
Внимание!
ра (например, отпилите) и укрепите ос
Для того, чтобы наметить места креп
новной шкаф (рис. 13).
ления вытяжки, воспользуйтесь при

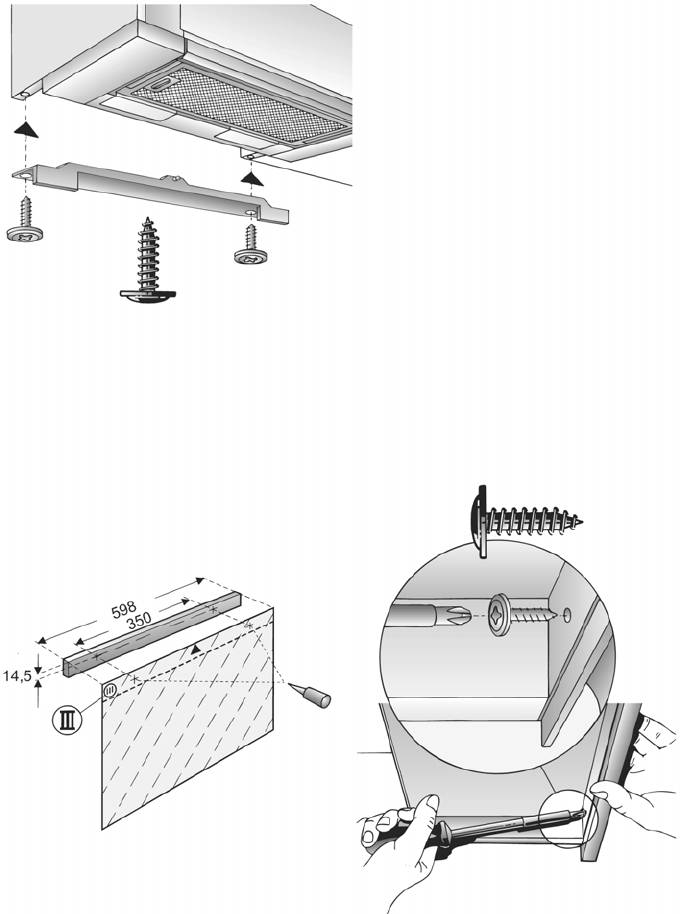

Установка ручки:
лагаемым шаблоном II (рис. 8).
К выдвижному фильтру необходимо
Места крепления вытяжки на шаблоне
прикрепить ручку.
рассчитаны таким образом, чтобы мож
Ручку можно сделать из подходящего к
но было установить на корпусе планку с
кухонной мебели дерева или же можно
ручкой толщиной 20 мм (рис. 8).
использовать прилагаемую ручку (см.
Положение планки с ручкой (рис. 8.1,
специальные принадлежности, стр. 7).
размер ) за счет упора может быть сме
щено вперед.
1. По прилагаемому шаблону III наметьте
на ручке шилом две точки для отверстий
При глубине шкафа более 280 мм прибор
(рис. 14).
можно сдвинуть назад ...
Сверлить: диаметр 2 мм, макс. глубина
... если кромка света под шкафом сдвину
10 мм.
та назад,
2. Выровняйте ручку и привинтите ее дву
... если толщина ручки более 20 мм.
мя прилагаемыми винтами (рис. 15).
Для этого шаблон II соответственно
3. Установите рамку фильтра (см. инструк
сдвиньте назад (рис. 8).
цию по эксплуатации).

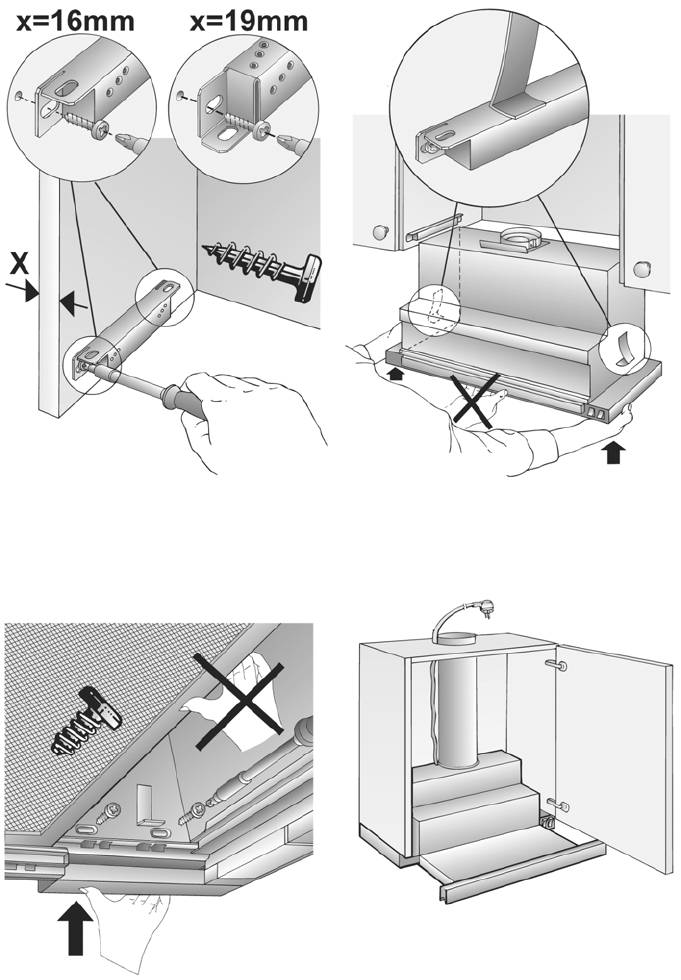

3. Выровняйте и прикрепите прилагаемые
крепежные планки (рис. 9).
Обратите внимание на толщину боко
вых стенок шкафа (16 или 19 мм). Рис. 9.
Размер Х.
Если глубина шкафа менее 280 мм, сле
дует удалить заднюю стенку высотой 250 мм
(рис. 5).
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
11
Инструкция по монтажу/Установка в основной шкаф
Указание. Корпус вытяжки внутри основно
Демонтаж:
го шкафа можно облицевать (например,
Демонтаж происходит в обратной последо
древесностружечной плитой).
вательности.
Указание. В режиме циркуляции воздуха
При этом обратите внимание:
следует снять угольный фильтр и пластмас
– Не следует накладывать промежуточное
совые держатели, чтобы обеспечить доступ
основание на корпус вытяжки.
к крепежным винтам и монтажным скобам.
– Переднюю облицовку не следует кре
пить на корпус.
– Необходимо обеспечить доступ к прибо
Вес (кг):
ру сотрудников сервисной службы.
Режим Режим
отвода воздуха циркуляции
9,5 10,5
Фирма сохраняет за собой права на изменение
конструкции в связи с техническими усовершен
ствованиями.
12
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
Рис. 1
ГАЗОВАЯ
ЭЛЕКТРО
ПЛИТА
ПЛИТА
мин. 430
мин. 650
Рис. 2
Рис. 2.1
Рис. 3
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
13
Рис. 4
Рис. 5
мин.
Рис. 6
Рис. 7
14
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
Рис. 8
Рис. 8.1
мин.
Рис. 12
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
15
Рис. 9 Рис. 10
Рис. 11 Рис. 12
16
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
Рис. 13
Рис. 14 Рис. 15
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
17
