Türkçe |

Bosch Power Tools

1 609 92A 00T | (14.1.13)

– Mümkün olduğu kadar işlediğiniz malzemeye uygun bir

toz emme tertibatı kullanın.

– Çalışma yerinizi iyi bir biçimde havalandırın.

– P2 filtre sınıfı filtre takılı soluk alma maskesi kullanmanı-

zı tavsiye ederiz.

İşlenen malzemelere ait ülkenizdeki geçerli yönetmelik hü-

kümlerine uyun.

Talaş atma tertibatını

düzenli aralıklarla temizleyin. Tıkanan

talaş atma yerini örneğin bir tahta parçası, basınçlı hava veya

benzeri aletlerle temizleyin.



Talaş atma yerini ellerinizle kavramayın.

Dönen parça-

lar tarafından yaralanabilirsiniz.

Optimum düzeyde emme yaptırabilmek için daima harici bir

emme donanımı veya bir toz/talaş torbası kullanın.

Harici toz emme (Bakınız: Şekil E)

Talaş atma yerinin iki tarafına da bir emme hortumu

(Ø 35 mm)

(aksesuar) takılabilir.

Emme hortumunu

bir elektrik süpürgesi (aksesuar) bağla-

yın. Bağlanabilecek elektrik süpürgelerinin genel görünüşünü

bu talimatın sonunda bulabilirsiniz.

Elektrik süpürgesi işlenen malzemeye uygun olmalıdır.

Özellikle sağlığa zararlı, kanserojen veya kuru tozları emdirir-

ken özel elektrik süpürgesi (sanayi tipi elektrik süpürgesi) kul-

lanın.

Alete entegre toz emme (Bakınız: Şekil E)

Küçük işlerde alete bir toz/talaş emme torbası (aksesuar)

takabilirsiniz. Toz torbası rakorunu talaş atma yerine

sıkıca

takın. Toz emme performansının optimum düzeyde kalması

için toz/talaş emme torbasını

zamanında boşaltın.

Talaş atma yönünün seçilmesi

Çevrim kolu

yardımı ile talaş atma

yönü sağa veya sola çev-

rilebilir. Çevrim kolunu

daima kilitleme yapıncaya kadar so-

nuna kadar bastırın. Seçilen talaş atma yönü çevrim kolu

üzerindeki bir ok sembolü ile gösterilir.

İşletim

İşletim türleri

Talaş derinliğinin ayarlanması

Döner düğme

ile talaş derinliği 0–1,6 mm arasında talaş de-

rinliği skalası

yardımı ile kademesiz olarak ayarlanabilir.

Çalıştırma

Akünün yerleştirilmesi



Sadece elektrikli el aletinizin tip etiketinde belirtilen

gerilime sahip orijinal Li-Ionen aküler kullanın.

Başka

akülerin kullanılması yaralanmalara ve yangınlara neden

olabilir.

Şarj olmuş aküyü

hissedilir biçimde kavrama yapıncaya ve

yerine düzgün biçimde oturuncaya kadar akü yuvasına itin.

Açma/kapama

Elektrikli el aletini

çalıştırmak

için

önce

kapama/şalteri emni-

yetine basın

sonra

açma kapama şalterine basın ve aç-

ma/kapama şalterini

basılı konumda tutun.

Elektrikli el aletini

kapamak

için açma/kapama şalterini

bı-

rakın.

Açıklama:

Güvenlik nedenleriyle açma/kapama şalteri

kilit-

lenmemeli, çalışma sırasında hep basılı tutulmalıdır.

Enerjiden tasarruf etmek için elektikli el aletini sadece kulla-

nacağınız zaman açın.

Serbest dönüş freni

Alete entegre serbest dönüş freni aletin kapanmasından son-

ra bıçak milinin serbest dönüşte dönme süresini kısaltır.

Derin şarj emniyeti

Li-Ionen aküler Electronic Cell Protection (ECP) sistemi ile de-

rin şarja karşı korumalıdır. Akü deşarj olduğunda elektrikli el

aleti koruyucu kesme sistemi ile kapatılır: Elektrikli el aleti ar-

tık hareket etmez.

Çalışırken dikkat edilecek hususlar

Planya işlemi

İstediğiniz talaş derinliğini ayarlayın ve elektrikli el aletinin

planya tabanını

iş parçasına dayayın.



Aleti daima çalışır durumda iş parçasına temas ettirin.

Aksi takdirde dişler iş parçasına takılabilir ve geri tepme

kuvveti oluşabilir.

Elektrikli el aletini açın ve eşit itme kuvveti ile işlenecek yüzey-

de hareket ettirin.

Yüksek kaliteli yüzey elde edebilmek için düşük itme kuvveti

ile çalışın ve daima planya tabanının ortasına bastırma kuvveti

uygulayın.

Sert ahşap gibi sert malzemeleri işlerken veya maksimum

planya genişliğinden tam olarak yararlanabilmek için sadece

küçük talaş derinliği ayarlayın ve gerektiğinde itme kuvvetini

düşürün.

Aşırı itme kuvveti üst yüzey kalitesini düşürür ve talaş atma ye-

rinin daha çabuk tıkanmasına neden olur.

Sadece keskin planya bıçakları iyi bir kesme performansı sağ-

lar ve elektrikli el aletini korurlar.

Kenar tıraşlama (Bakınız: Şekil F)

Ön planya tabanında bulunan V-oluklar iş parçasının kenarla-

rının hızla ve kolayca tıraşlanmasına olanak sağlar. İlgili V-olu-

ğu istediğiniz tıraşlama genişliğinde kullanın. Bunu yapmak

için V-oluğu iş parçası kenarına yerleştirin ve bu kenar boyun-

ca planyayı hareket ettirin.

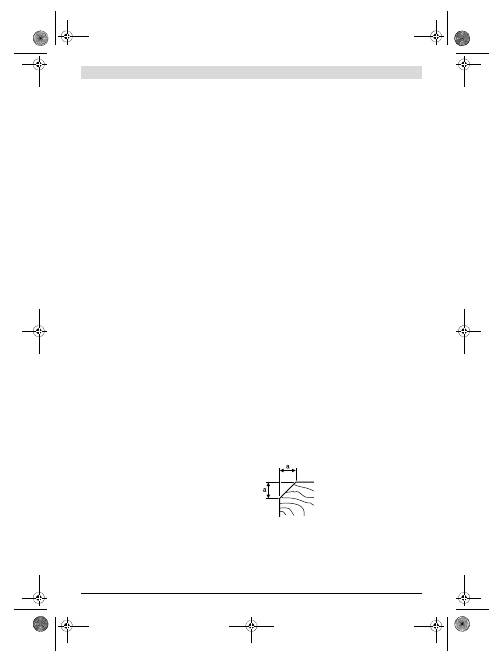

Paralellik ve açı mesnedi ile planya

(Bakınız: Şekiller G

–

Paralellik mesnedini

veya açı mesnedini

tespit vidası

ile elektrikli el aletine takın. Yaptığınız işe uygun oluk derin-

liği mesnedini

tespit vidası

ile elektrikli el aletine takın.

Tespit somununu

gevşetin ve skalada

istediğiniz oluk

genişliğini ayarlayın. Tespit somununu

tekrar sıkın.

Kullanılan oluk

Ölçü a (mm)

yok

0 –2,5

küçük

1,5 –4,0

orta

2,0 –4,5

büyük

3,0 –5,5

OBJ_BUCH-1520-003.book Page 81 Monday, January 14, 2013 12:04 PM

| Türkçe

1 609 92A 00T | (14.1.13)

Bosch Power Tools

İstiğiniz oluk derinliğini oluk derinliği mesnedine

uygun

olarak ayarlayın.

İstediğiniz oluk derinliğine ulaşılıncaya kadar planya işlemini

tekrarlayın. Planyayı yandan kuvvet uygulayarak hareket ettirin.

Açı mesnedi ile açılandırma

Oluklarda ve yüzeylerde ge-

rekli eğim açısını açı ayar ter-

tibatı

ile ayarlayın.

Bakım ve servis

Bakım ve temizlik



Elektrikli el aletinde bir çalışma yapmadan önce (örne-

ğin bakım, uç değiştirme vb.), aleti taşırken ve saklar-

ken her defasında aküyü alttan çıkarın.

Aletin açma/ka-

pama şalterine yanlışlıkla basıldığında yaralanmalar ortaya

çıkabilir.



İyi ve güvenli çalışabilmek için elektrikli el aletini ve ha-

valandırma deliklerini daima temiz tutun.

Akü artık işlev görmüyorsa lütfen Bosch elektrikli el aletleri

için yetkili bir servise başvurun.

Dikkatli biçimde yürütülen üretim ve test yöntemlerine rağ-

men elektrikli el aleti arıza yapacak olursa, onarım Bosch elek-

trikli aletleri için yetkili bir serviste yapılmalıdır.

Bütün başvuru ve yedek parça siparişlerinizde mutlaka aletini-

zin tip etiketindeki 10 haneli ürün kodunu belirtiniz.

Sadece Türkiye için geçerlidir:

Bosch genel olarak yedek

parçaları 7 yıl hazır tutar.

Müşteri hizmeti ve uygulama danışmanlığı

Müşteri hizmeti ürününüzün onarım, bakım ve yedek parçala-

rına ilişkin sorularınızı yanıtlandırır. Demonte görünüşler ve

yedek parçalara ilişkin ayrıntılı bilgiyi aşağıdaki Web sayfasın-

da bulabilirsiniz:

www.bosch-pt.com

Bosch uygulama danışmanlığı ekibi ürünlerimize ve ilgili akse-

suara ilişkin sorularınızda size memnuniyetle yardımcı olur.

Türkçe

Bosch San. ve Tic. A.S.

Ahi Evran Cad. No:1 Kat:22

Polaris Plaza

80670 Maslak/Istanbul

Bosch Uzman Ekibi +90 (0212) 367 18 88

Işıklar LTD.ŞTİ.

Kızılay Cad. No: 16/C Seyhan

Adana

Tel.: 0322 3599710

Tel.: 0322 3591379

İdeal Eletronik Bobinaj

Yeni San. Sit. Cami arkası No: 67

Aksaray

Tel.: 0382 2151939

Tel.: 0382 2151246

Bulsan Elektrik

İstanbul Cad. Devrez Sok. İstanbul Çarşısı

No: 48/29 İskitler

Ankara

Tel.: 0312 3415142

Tel.: 0312 3410203

Faz Makine Bobinaj

Sanayi Sit. 663 Sok. No: 18

Antalya

Tel.: 0242 3465876

Tel.: 0242 3462885

Örsel Bobinaj

1. San. Sit. 161. Sok. No: 21

Denizli

Tel.: 0258 2620666

Bulut Elektrik

İstasyon Cad. No: 52/B Devlet Tiyatrosu Karşısı

Elazığ

Tel.: 0424 2183559

Körfez Elektrik

Sanayi Çarşısı 770 Sok. No: 71

Erzincan

Tel.: 0446 2230959

Ege Elektrik

İnönü Bulvaro No: 135 Muğla Makasarası Fethiye

Fethiye

Tel.: 0252 6145701

Değer İş Bobinaj

İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C Şahinbey

Gaziantep

Tel.: 0342 2316432

Çözüm Bobinaj

İsmetpaşa Mah. Eski Şahinbey Belediyesi altı Cad. No: 3/C

Gaziantep

Tel.: 0342 2319500

Onarım Bobinaj

Raifpaşa Cad. No: 67 İskenderun

Hatay

Tel.: 0326 6137546

Günşah Otomotiv

Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü

İstanbul

Tel.: 0212 8720066

Aygem

10021 Sok. No: 11 AOSB Çiğli

İzmir

Tel.: 0232 3768074

Sezmen Bobinaj

Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir

İzmir

Tel.: 0232 4571465

Ankaralı Elektrik

Eski Sanayi Bölgesi 3. Cad. No: 43

Kayseri

Tel.: 0352 3364216

OBJ_BUCH-1520-003.book Page 82 Monday, January 14, 2013 12:04 PM

Polski |

Bosch Power Tools

1 609 92A 00T | (14.1.13)

Asal Bobinaj

Eski Sanayi Sitesi Barbaros Cad. No: 24

Samsun

Tel.: 0362 2289090

Üstündağ Elektrikli Aletler

Nusretiye Mah. Boyacılar Aralığı No: 9

Tekirdağ

Tel.: 0282 6512884

Nakliye

Alet içindeki lityum iyon (Li-Ionen) aküler tehlikeli madde taşıma

yönetmeliği hükümlerine tabidir. Aküler başka bir yükümlülük

olmaksızın kullanıcı tarafından caddeler üzerinde taşınabilir.

Üçüncü kişiler eliyle yollanma durumunda (örneğin hava yolu ile

veya nakliye şirketleri ile) paketleme ve etiketlemeye ilişkin özel

hükümlere uyulmalıdır. Bu nedenle gönderi paketlenirken bir

tehlikeli madde uzmanından yardım alınmalıdır.

Aküleri sadece ve ancak gövdelerinde hasar yoksa gönderin.

Açık kontakları kapatın ve aküyü ambalaj içinde hareket etme-

yecek biçimde paketleyin.

Lütfen olası ek ulusal yönetmelik hükümlerine de uyun.

Tasfiye

Elektrikli el aletleri, aküler, aksesuar ve ambalaj mal-

zemesi çevre dostu yeniden kazanım merkezine gön-

derilmek zorundadır.

Elektrikli el aletlerini ve aküleri/bataryaları evsel çöplerin içine

atmayın!

Sadece AB üyesi ülkeler için:

2002/96/AT yönetmeliği uyarınca kullanım

ömrünü tamamlamış elektrikli el aletleri ve

2006/66/AT yönetmeliği uyarınca arızalı

veya kullanım ömrünü tamamlamış akü-

ler/bataryalar ayrı ayrı toplanmak ve çevre

dostu tasfiye için bir geri dönüşüm merkezi-

ne yollanmak zorundadır.

Aküler/Bataryalar:

Li-Ion:

Lütfen bölüm “Nakliye”, sayfa içindeki

uyarılara uyun 83.

Değişiklik haklarımız saklıdır.

Polski

Wskazówki bezpieczeństwa

Ogólne przepisy bezpieczeństwa dla

elektronarzędzi

Należy przeczytać wszystkie

wskazówki i przepisy.

Błędy w

przestrzeganiu poniższych wskazówek mogą spowodować

porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Należy starannie przechowywać wszystkie przepisy i

wskazówki bezpieczeństwa dla dalszego zastosowania.

Użyte w poniższym tekście pojęcie „elektronarzędzie“ odnosi

się do elektronarzędzi zasilanych energią elektryczną z sieci (z

przewodem zasilającym) i do elektronarzędzi zasilanych aku-

mulatorami (bez przewodu zasilającego).

Bezpieczeństwo miejsca pracy



Stanowisko pracy należy utrzymywać w czystości i do-

brze oświetlone.

Nieporządek w miejscu pracy lub nie-

oświetlona przestrzeń robocza mogą być przyczyną

wypadków.



Nie należy pracować tym elektronarzędziem w otocze-

niu zagrożonym wybuchem, w którym znajdują się np.

łatwopalne ciecze, gazy lub pyły.

Podczas pracy elektro-

narzędziem wytwarzają się iskry, które mogą spowodować

zapłon.



Podczas użytkowania urządzenia zwrócić uwagę na to,

aby dzieci i inne osoby postronne znajdowały się w bez-

piecznej odległości.

Odwrócenie uwagi może spowodo-

wać utratę kontroli nad narzędziem.

Bezpieczeństwo elektryczne



Wtyczka elektronarzędzia musi pasować do gniazda.

Nie wolno zmieniać wtyczki w jakikolwiek sposób. Nie

wolno używać wtyków adapterowych w przypadku

elektronarzędzi z uziemieniem ochronnym.

Niezmienio-

ne wtyczki i pasujące gniazda zmniejszają ryzyko poraże-

nia prądem.



Należy unikać kontaktu z uziemionymi powierzchniami

jak rury, grzejniki, piece i lodówki.

Ryzyko porażenia

prądem jest większe, gdy ciało użytkownika jest uziemio-

ne.



Urządzenie należy zabezpieczyć przed deszczem i wil-

gocią.

Przedostanie się wody do elektronarzędzia pod-

wyższa ryzyko porażenia prądem.



Nigdy nie należy używać przewodu do innych czynno-

ści. Nigdy nie należy nosić elektronarzędzia, trzymając

je za przewód, ani używać przewodu do zawieszenia

urządzenia; nie wolno też wyciągać wtyczki z gniazdka

pociągając za przewód. Przewód należy chronić przed

wysokimi temperaturami, należy go trzymać z dala od

oleju, ostrych krawędzi lub ruchomych części urządze-

nia.

Uszkodzone lub splątane przewody zwiększają ryzyko

porażenia prądem.



W przypadku pracy elektronarzędziem pod gołym nie-

bem, należy używać przewodu przedłużającego, dosto-

sowanego również do zastosowań zewnętrznych.

Uży-

cie właściwego przedłużacza (dostosowanego do pracy na

zewnątrz) zmniejsza ryzyko porażenia prądem.



Jeżeli nie da się uniknąć zastosowania elektronarzę-

dzia w wilgotnym otoczeniu, należy użyć wyłącznika

ochronnego różnicowo-prądowego.

Zastosowanie

wyłącznika ochronnego różnicowo-prądowego zmniejsza

ryzyko porażenia prądem.

Bezpieczeństwo osób



Podczas pracy z elektronarzędziem należy zachować

ostrożność, każdą czynność wykonywać uważnie i z

OSTRZEZENIE

OBJ_BUCH-1520-003.book Page 83 Monday, January 14, 2013 12:04 PM

| Polski

1 609 92A 00T | (14.1.13)

Bosch Power Tools

rozwagą. Nie należy używać elektronarzędzia, gdy jest

się zmęczonym lub będąc pod wpływem narkotyków,

alkoholu lub lekarstw.

Moment nieuwagi przy użyciu

elektronarzędzia może stać się przyczyną poważnych ura-

zów ciała.



Należy nosić osobiste wyposażenie ochronne i zawsze

okulary ochronne.

Noszenie osobistego wyposażenia

ochronnego – maski przeciwpyłowej, obuwia

z podeszwami przeciwpoślizgowymi, kasku ochronnego

lub środków ochrony słuchu (w zależności od rodzaju i

zastosowania elektronarzędzia) – zmniejsza ryzyko obra-

żeń ciała.



Należy unikać niezamierzonego uruchomienia narzę-

dzia. Przed włożeniem wtyczki do gniazdka i/lub podłą-

czeniem do akumulatora, a także przed podniesieniem

lub przeniesieniem elektronarzędzia, należy upewnić

się, że elektronarzędzie jest wyłączone.

Trzymanie pal-

ca na wyłączniku podczas przenoszenia elektronarzędzia

lub podłączenie do prądu włączonego narzędzia, może

stać się przyczyną wypadków.



Przed włączeniem elektronarzędzia, należy usunąć na-

rzędzia nastawcze lub klucze.

Narzędzie lub klucz, znaj-

dujący się w ruchomych częściach urządzenia mogą do-

prowadzić do obrażeń ciała.



Należy unikać nienaturalnych pozycji przy pracy. Nale-

ży dbać o stabilną pozycję przy pracy i zachowanie

równowagi.

W ten sposób możliwa będzie lepsza kontrola

elektronarzędzia w nieprzewidzianych sytuacjach.



Należy nosić odpowiednie ubranie. Nie należy nosić

luźnego ubrania ani biżuterii. Włosy, ubranie i rękawi-

ce należy trzymać z daleka od ruchomych części.

Luźne

ubranie, biżuteria lub długie włosy mogą zostać wciągnięte

przez ruchome części.



Jeżeli istnieje możliwość zamontowania urządzeń od-

sysających i wychwytujących pył, należy upewnić się,

że są one podłączone i będą prawidłowo użyte.

Użycie

urządzenia odsysającego pył może zmniejszyć zagrożenie

pyłami.

Prawidłowa obsługa i eksploatacja elektronarzędzi



Nie należy przeciążać urządzenia. Do pracy używać na-

leży elektronarzędzia, które są do tego przewidziane.

Odpowiednio dobranym elektronarzędziem pracuje się

w danym zakresie wydajności lepiej i bezpieczniej.



Nie należy używać elektronarzędzia, którego włącz-

nik/wyłącznik jest uszkodzony.

Elektronarzędzie, które-

go nie można włączyć lub wyłączyć jest niebezpieczne

i musi zostać naprawione.



Przed regulacją urządzenia, wymianą osprzętu lub po

zaprzestaniu pracy narzędziem, należy wyciągnąć

wtyczkę z gniazda i/lub usunąć akumulator.

Ten środek

ostrożności zapobiega niezamierzonemu włączeniu się

elektronarzędzia.



Nieużywane elektronarzędzia należy przechowywać w

miejscu niedostępnym dla dzieci. Nie należy udostęp-

niać narzędzia osobom, które go nie znają lub nie prze-

czytały niniejszych przepisów.

Używane przez niedo-

świadczone osoby elektronarzędzia są niebezpieczne.



Konieczna jest należyta konserwacja elektronarzędzia.

Należy kontrolować, czy ruchome części urządzenia

działają bez zarzutu i nie są zablokowane, czy części nie

są pęknięte lub uszkodzone w taki sposób, który miał-

by wpływ na prawidłowe działanie elektronarzędzia.

Uszkodzone części należy przed użyciem urządzenia

oddać do naprawy.

Wiele wypadków spowodowanych

jest przez niewłaściwą konserwację elektronarzędzi.



Należy stale dbać o ostrość i czystość narzędzi tnących.

O wiele rzadziej dochodzi do zakleszczenia się narzędzia

tnącego, jeżeli jest ono starannie utrzymane. Zadbane na-

rzędzia łatwiej się też prowadzi.



Elektronarzędzia, osprzęt, narzędzia pomocnicze itd.

należy używać zgodnie z niniejszymi zaleceniami.

Uwzględnić należy przy tym warunki i rodzaj wykony-

wanej pracy.

Niezgodne z przeznaczeniem użycie elektro-

narzędzia może doprowadzić do niebezpiecznych sytuacji.

Prawidłowa obsługa i eksploatacja narzędzi

akumulatorowych



Akumulatory należy ładować tylko w ładowarkach, za-

lecanych przez producenta.

W przypadku użycia łado-

warki, przystosowanej do ładowania określonego rodzaju

akumulatorów, w sposób niezgodny z przeznaczeniem, ist-

nieje niebezpieczeństwo pożaru.



W elektronarzędziach można używać jedynie przewi-

dzianych do tego celu akumulatorów.

Użycie innych

akumulatorów może spowodować obrażenia ciała i zagro-

żenie pożarem.



Nieużywany akumulator należy trzymać z dala od spi-

naczy, monet, kluczy, gwoździ, śrub lub innych małych

przedmiotów metalowych, które mogłyby spowodo-

wać zmostkowanie styków.

Zwarcie pomiędzy stykami

akumulatora może spowodować oparzenia lub pożar.



Przy niewłaściwym użyciu możliwe jest wydostanie się

elektrolitu z akumulatora. Należy unikać kontaktu z

nim, a w przypadku niezamierzonego zetknięcia się z

elektrolitem, należy umyć dane miejsce ciała wodą. Je-

żeli ciecz dostała się do oczu, należy dodatkowo

skonsultować się z lekarzem.

Elektrolit może doprowa-

dzić do podrażnienia skóry lub oparzeń.

Serwis



Naprawę elektronarzędzia należy zlecić jedynie wy-

kwalifikowanemu fachowcowi i przy użyciu oryginal-

nych części zamiennych.

To gwarantuje, że bezpieczeń-

stwo urządzenia zostanie zachowane.

Wskazówki dotyczące bezpieczeństwa pracy ze

strugami



Przed odłożeniem elektronarzędzia należy odczekać

do całkowitego zatrzymania wału nożowego.

Odsłonię-

ty obracający się wał nożowy mógłby zaczepić o po-

wierzchnię, spowodować utratę kontroli nad narzędziem i

doprowadzić do ciężkich obrażeń.

OBJ_BUCH-1520-003.book Page 84 Monday, January 14, 2013 12:04 PM

Polski |

Bosch Power Tools

1 609 92A 00T | (14.1.13)



Materiał przeznaczony do obróbki należy zamocować

na stabilnym podłożu i zabezpieczyć przed przesunię-

ciem za pomocą zacisków lub w inny sposób.

Jeżeli ob-

rabiany element przytrzymywany jest ręką lub przyciskany

do ciała, pozostaje on niestabilny, co może skutkować

utratą kontroli nad nim.



Należy używać odpowiednich przyrządów poszukiwaw-

czych w celu lokalizacji ukrytych przewodów zasilają-

cych, lub poprosić o pomoc zakłady miejskie.

Kontakt z

przewodami znajdującymi się pod napięciem może dopro-

wadzić do powstania pożaru i porażenia elektrycznego.

Uszkodzenie przewodu gazowego może doprowadzić do

wybuchu. Przebicie przewodu wodociągowego powoduje

szkody rzeczowe.



Nie wkładać rąk do wyrzutnika wiórów.

Istnieje niebez-

pieczeństwo skaleczenia przez obracające się elementy.



Elektronarzędzie uruchomić przed zetknięciem freza z

materiałem.

W przeciwnym wypadku istnieje niebezpie-

czeństwo odrzutu, gdy użyte narzędzie zablokuje się w

obrabianym przedmiocie.



Podczas obróbki strug należy trzymać w taki sposób,

aby podstawa struga przylegała płasko do obrabianego

materiału.

W przeciwnym wypadku strug mógłby się prze-

chylić podczas zagłębiania się w materiale i spowodować

obrażenia.



Nie należy nigdy obrabiać materiału, w którym znajdu-

ją się przedmioty metalowe, gwoździe lub śruby.

Może

to spowodować uszkodzenie noża i wału nożowego, a tak-

że zwiększenie poziomu drgań.



Nie otwierać akumulatora.

Istnieje niebezpieczeństwo

zwarcia.



W przypadku uszkodzenia i niewłaściwego użytkowa-

nia akumulatora może dojść do wydzielenia się gazów.

Wywietrzyć pomieszczenie i w razie dolegliwości

skonsultować się z lekarzem.

Gazy mogą uszkodzić drogi

oddechowe.



Akumulator należy używać tylko w połączeniu z elek-

tronarzędziem firmy Bosch, dla którego został on prze-

widziany.

Tylko w ten sposób można ochronić akumulator

przed niebezpiecznym dla niego przeciążeniem.



Stosować należy wyłącznie oryginalne akumulatory fir-

my Bosch, o napięciu podanym na tabliczce znamiono-

wej elektronarzędzia.

Użycie innych akumulatorów, np.

podróbek, przeróbek lub akumulatorów innych producen-

tów może stać się przyczyną obrażeń lub powstania szkód

materialnych poprzez eksplodujące akumulatory.

Opis urządzenia i jego zastosowania

Należy przeczytać wszystkie wskazówki i

przepisy.

Błędy w przestrzeganiu poniższych

wskazówek mogą spowodować porażenie prą-

dem, pożar i/lub ciężkie obrażenia ciała.

Należy otworzyć rozkładaną stronę z rysunkiem urządzenia i

pozostawić ją rozłożoną podczas czytania instrukcji obsługi.

Użycie zgodne z przeznaczeniem

Elektronarzędzie przeznaczone jest do heblowania na twar-

dym i stabilnym podłożu materiałów drewnianych, np. belek

lub desek. Stosowane może być też do fazowania krawędzi i

do strugania wręgów (felcowania).

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie komponentów odnosi

się do schematu elektronarzędzia na stronach graficznych.

Wyrzut wiórów (na prawą lub lewą stronę)

Gałka do regulacji głębokości strugania (pokrycie

gumowe)

Podziałka głębokości strugania

Dźwignia do przestawiania kierunku wyrzutu wiórów

Blokada włącznika/wyłącznika

Włącznik/wyłącznik

Akumulator*

Przycisk odblokowujący akumulator*

Rowki typu „V“

Stopka struga

Rękojeść (pokrycie gumowe)

Klucz sześciokątny

Przycisk wskaźnika stanu naładowania baterii*

Wskaźnik stanu naładowania akumulatora*

Głowica nożowa

Element mocujący noża

Śruba mocująca noża

Nóż z węglików spiekanych (HM/TC)

Wąż odkurzacza (Ø 35 mm)*

Worek na pył/wióry*

Prowadnica równoległa*

Podziałka szerokości wręgowania*

Nakrętka ustalająca do regulacji szerokości wręgowania*

Śruba mocująca prowadnicy równoległej/kątowej*

Prowadnica kątowa*

Nakrętka ustalająca do regulacji kąta*

Śruba mocująca ogranicznika głębokości wręgowania*

Ogranicznik głębokości wręgowania*

*Przedstawiony na rysunkach lub opisany w instrukcji użytkowa-

nia osprzęt nie wchodzi w skład wyposażenia standardowego.

Kompletny asortyment wyposażenia dodatkowego można znaleźć

w naszym katalogu osprzętu.

Akumulator należy chronić przed wysokimi

temperaturami, np. przed stałym nasłonecznie-

niem, przed ogniem, wodą i wilgocią.

Istnieje za-

grożenie wybuchem.

OBJ_BUCH-1520-003.book Page 85 Monday, January 14, 2013 12:04 PM

| Polski

1 609 92A 00T | (14.1.13)

Bosch Power Tools

Dane techniczne

Informacja na temat hałasu i wibracji

Wartości pomiarowe hałasu określono zgodnie z normą

EN 60745.

Mierzony wg skali A poziom ciśnienia akustycznego, emitowa-

nego przez urządzenie wynosi standardowo 79 dB(A). Nie-

pewność pomiaru K=3 dB.

Poziom hałasu na stanowisku pracy może przekroczyć

80 dB(A).

Stosować środki ochrony słuchu!

Wartości łączne drgań a

(suma wektorowa z trzech kierun-

ków) i niepewność pomiaru K oznaczone zgodnie z normą

EN 60745 wynoszą:

=3,0 m/s

, K=1,5 m/s

Podany w niniejszej instrukcji poziom drgań pomierzony zo-

stał zgodnie z określoną przez normę EN 60745 procedurą

pomiarową i może zostać użyty do porównywania elektrona-

rzędzi. Można go też użyć do wstępnej oceny ekspozycji na

drgania.

Podany poziom drgań jest reprezentatywny dla podstawo-

wych zastosowań elektronarzędzia. Jeżeli elektronarzędzie

użyte zostanie do innych zastosowań lub z innymi narzędziami

roboczymi, a także jeśli nie będzie wystarczająco konserwo-

wane, poziom drgań może odbiegać od podanego. Podane

powyżej przyczyny mogą spowodować podwyższenie ekspo-

zycji na drgania podczas całego czasu pracy.

Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć

pod uwagę także okresy, gdy urządzenie jest wyłączone, lub

gdy jest wprawdzie włączone, ale nie jest używane do pracy.

W ten sposób łączna (obliczana na pełny wymiar czasu pracy)

ekspozycja na drgania może okazać się znacznie niższa.

Należy wprowadzić dodatkowe środki bezpieczeństwa, mają-

ce na celu ochronę operatora przed skutkami ekspozycji na

drgania, np.: konserwacja elektronarzędzia i narzędzi robo-

czych, zabezpieczenie odpowiedniej temperatury rąk, ustale-

nie kolejności operacji roboczych.

Deklaracja zgodności

Oświadczamy z pełną odpowiedzialnością, że produkt, przed-

stawiony w „Dane techniczne“, odpowiada wymaganiom na-

stępujących norm i dokumentów normatywnych:

EN 60745 – zgodnie z wymaganiami dyrektyw:

2011/65/UE, 2004/108/WE, 2006/42/WE.

Dokumentacja techniczna (2006/42/WE):

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 17.12.2012

Montaż



Przed wszystkimi pracami przy elektronarzędziu (np.

dogląd, wymiana narzędzi itd.) jak i przed jego trans-

portem i składowaniem należy wyjąć akumulator z

elektronarzędzia.

Przy niezamierzonym uruchomieniu

włącznika/wyłącznika istnieje niebezpieczeństwo obra-

żeń.

Ładowanie akumulatora (zob. rys. A)



Stosować należy tylko ładowarki wyszczególnione na

stronach z osprzętem dodatkowym.

Tylko te ładowarki

dostosowane są do ładowania zastosowanego w elektro-

narzędziu akumulatora litowo-jonowego.

Wskazówka:

W momencie dostawy akumulator jest nałado-

wany częściowo. Aby zagwarantować wykorzystanie najwyż-

szej wydajności akumulatora, należy przed pierwszym uży-

ciem całkowicie naładować akumulator w ładowarce.

Akumulator litowo-jonowy można doładować w dowolnej

chwili, nie powodując tym skrócenia jego żywotności. Prze-

rwanie procesu ładowania nie niesie za sobą ryzyka uszkodze-

nia ogniw akumulatora.

Dzięki systemowi elektronicznej ochrony ogniw – „Electronic

Cell Protection (ECP)“ – akumulator litowo-jonowy jest za-

bezpieczony przed głębokim rozładowaniem. Przy rozłado-

wanym akumulatorze elektronarzędzie zostaje wyłączone

przez układ ochronny – narzędzie robocze nie porusza się.



Po automatycznym wyłączeniu elektronarzędzia nie

naciskać ponownie włącznika.

Może to doprowadzić do

uszkodzenia akumulatora.

W celu wyjęcia akumulatora

wcisnąć przycisk odblokowują-

i wyciągnąć akumulator z elektronarzędzia ruchem do do-

łu.

Nie należy przy tym używać siły

Klucz imbusowy

, który jest niezbędny do wymiany noża,

został umieszczony wewnątrz elektronarzędzia i powinien

tam być zawsze przechowywany.

Strug

GHO 14,4 V-LI

GHO 18 V-LI

Numer katalogowy

3 601 EA0 4..

3 601 EA0 3..

Napięcie znamionowe

14,4

Prędkość obrotowa bez obciążenia

min

-1

14000

Głębokość strugania

0 –1,6

Głębokość wręgowania

0 –8

maks. szerokość strugania

Ciężar odpowiednio do EPTA-Procedure 01/2003

2,5

2,6

Dr. Egbert Schneider

Senior Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

OBJ_BUCH-1520-003.book Page 86 Monday, January 14, 2013 12:04 PM

Polski |

Bosch Power Tools

1 609 92A 00T | (14.1.13)

Akumulator wyposażony jest w system kontroli temperatury

NTC, który dopuszcza ładowanie wyłącznie w zakresie tempe-

ratur pomiędzy 0 °C a 45 °C. Dzięki temu osiąga się wyższą

żywotność akumulatora.

Przestrzegać wskazówek dotyczących usuwania odpadów.

Wskaźnik stanu naładowania akumulatora (zob. rys. B)

Stan naładowania akumulatora

pokazywany jest przez trzy

zielone diody LED wskaźnika naładowania akumulatora

Sprawdzanie stanu naładowania akumulatora możliwe jest –

ze względów bezpieczeństwa – jedynie przy wyłączonym

elektronarzędziu.

Wcisnąć przycisk

, aby wyświetlić stan naładowania aku-

mulatora. Sprawdzanie stanu możliwe jest także przy wyję-

tym akumulatorze

Jeżeli po naciśnięciu przycisku

nie zapali się żadna dioda

LED oznacza to, że akumulator jest uszkodzony i należy go wy-

mienić.

Wymiana narzędzi



Zachować ostrożność przy wymianie noża. Nie chwytać

noża za ostrze.

Istnieje niebezpieczeństwo skaleczenia

się o krawędzie tnące.

Należy stosować wyłącznie oryginalne noże do struga typu

HM/TC firmy Bosch.

Wykonany z węglików spiekanych nóż (HM/TC) ma dwa

ostrza i można go stosować dwustronnie. Po stępieniu obu

krawędzi tnących, nóż

należy wymienić. Noży z węglików

spiekanych (HM/TC) nie wolno ostrzyć.

Demontaż noża (zob. rys. C)

Aby obrócić lub wymienić nóż

, należy przekręcić głowicę

tak, by znalazła się ona w pozycji równoległej do stopki

struga.



Zwolnić nieco obie śruby mocujące

za pomocą klucza

imbusowego

, obracając je o ok. 1 – 2 obrotów.



W razie potrzeby element mocujący

można poluzo-

wać lekkim uderzeniem odpowiedniego narzędzia, np.

drewnianego klina.



Wsuwając bokiem kawałek drewna, wypchać nóż

głowicy

Montaż noża (zob. rys. D)

Równomierna regulacja wysokości noża przy wymianie lub za-

mianie krawędzi tnącej, zapewniona jest przez specjalny ro-

wek prowadzący, znajdujący się na nożu.

Jeżeli zaistnieje taka potrzeba, należy wyczyścić osadzenie

noża w elemencie mocującym

, jak również sam nóż

Podczas montażu noża, należy zwrócić uwagę, aby był on do-

brze osadzony w prowadnicy elementu mocującego

i prze-

biegał równo z krawędzią boczną tylnej stopki struga

. Na

zakończenie montażu należy mocno dociągnąć obie śruby

mocujące

za pomocą klucza imbusowego

Wskazówka:

Przed rozpoczęciem pracy z narzędziem należy

skontrolować, czy śruby

są wystarczająco mocno dokrę-

cone. Przekręcić głowicę

ręką na uprzednią pozycję i

upewnić się, że nóż struga swobodnie się porusza (nigdzie nie

zaczepia).

Odsysanie pyłów/wiórów



Pyły niektórych materiałów, na przykład powłok malar-

skich z zawartością ołowiu, niektórych gatunków drewna,

minerałów lub niektórych rodzajów metalu, mogą stano-

wić zagrożenie dla zdrowia. Bezpośredni kontakt fizyczny z

pyłami lub przedostanie się ich do płuc może wywołać re-

akcje alergiczne i/lub choroby układu oddechowego ope-

ratora lub osób znajdujących się w pobliżu.

Niektóre rodzaje pyłów, np. dębiny lub buczyny uważane

są za rakotwórcze, szczególnie w połączeniu z substancja-

mi do obróbki drewna (chromiany, impregnaty do drew-

na). Materiały, zawierające azbest mogą być obrabiane je-

dynie przez odpowiednio przeszkolony personel.

– W razie możliwości należy stosować odsysanie pyłu do-

stosowane do rodzaju obrabianego materiału.

– Należy zawsze dbać o dobrą wentylację stanowiska pra-

cy.

– Zaleca się noszenie maski przeciwpyłowej z pochłania-

czem klasy P2.

Należy stosować się do aktualnie obowiązujących w danym

kraju przepisów, regulujących zasady obchodzenia się z

materiałami przeznaczonymi do obróbki.

Wyrzut wiórów

musi być regularnie czyszczony. Do czysz-

czenia zatkanego wyrzutu wiórów należy użyć odpowiedniego

narzędzia, np. kawałka drewna, sprężonego powietrza itp.



Nie wkładać rąk do wyrzutnika wiórów.

Istnieje niebez-

pieczeństwo skaleczenia przez obracające się elementy.

Aby zagwarantować optymalną wydajność odsysania, należy

zawsze stosować zewnętrzne źródło odsysania pyłu lub wo-

rek na pył/wióry.

Odsysanie zewnętrzne (zob. rys. E)

Do wyrzutnika wiórów można z obu jego stron podłączyć wąż

odsysania (Ø 35 mm)

(osprzęt).

Połączyć wąż

z odkurzaczem (osprzęt). Sposoby przyłą-

czenia do różnych odkurzaczy umieszczone zostały na końcu

niniejszej instrukcji.

Odkurzacz musi być dostosowany do rodzaju obrabianego

materiału.

Do odsysania szczególnie niebezpiecznych dla zdrowia pyłów

rakotwórczych należy używać odkurzacza specjalnego.

Odsysanie do worka (zob. rys. E)

Drobniejsze prace można przeprowadzać z podłączonym

workiem na pył/wióry (osprzęt)

. Wstawić króciec odsysa-

jący do wyrzutnika wiórów

. Dla zapewnienia optymalnej wy-

dajności odsysania, worek na pył i wióry

należy regularnie

opróżniać.

Wskaźnik LED

Pojemność

Światło ciągłe 3 x zielone



2/3

Światło ciągłe 2 x zielone



1/3

Światło ciągłe 1 x zielone

<1/3

Światło migające 1 x zielone

Rezerwa

OBJ_BUCH-1520-003.book Page 87 Monday, January 14, 2013 12:04 PM

| Polski

1 609 92A 00T | (14.1.13)

Bosch Power Tools

Wyrzut wiórów na prawą lub lewą stronę

Za pomocą dźwigni

możliwe jest przestawienie wyrzutu wió-

rów

na prawą lub lewą stronę. Dźwignię

należy zawsze

wciskać do końca – aż do jej zaskoczenia w zapadce. Wybra-

ny kierunek wyrzutu wiórów ukazywany jest na dźwigni

pomocą symbolu w kształcie strzałki.

Praca

Rodzaje pracy

Ustawianie głębokości strugania

Za pomocą gałki

możliwa jest bezstopniowa regulacja głę-

bokości strugania do 0–1,6 mm, w oparciu o podziałkę głę-

bokości strugania

Uruchamianie

Włożenie akumulatora



Stosować należy wyłącznie oryginalne akumulatory li-

towo-jonowe firmy Bosch o napięciu podanym na tab-

liczce znamionowej elektronarzędzia.

Zastosowanie

akumulatorów innego typu może spowodować obrażenia

oraz grozi pożarem.

Włożyć naładowany akumulator

do uchwytu, tak aby w spo-

sób wyczuwalny zaskoczył w zapadce i ściśle przylegał.

Włączanie/wyłączanie

Aby

włączyć

elektronarzędzie należy

najpierw

zwolnić bloka-

dę

, a

następnie

wcisnąć włącznik/wyłącznik

i przytrzy-

mać go w tej pozycji.

Aby

wyłączyć

elektronarzędzie, należy zwolnić włącznik/wy-

łącznik

Wskazówka:

Ze względów bezpieczeństwa włącznik/wyłącz-

nik

nie może zostać zablokowany do pracy ciągłej. Przez ca-

ły czas obróbki musi być wciśnięty przez obsługującego.

Aby zaoszczędzić energię elektryczną, elektronarzędzie nale-

ży włączać tylko wówczas, gdy jest ono używane.

Hamulec wybiegowy

Wbudowany hamulec wybiegowy skraca czas wybiegu wałka

nożowego po wyłączeniu elektronarzędzia.

Ochrona przed głębokim rozładowaniem

Dzięki systemowi elektronicznej ochrony ogniw – „Electronic

Cell Protection (ECP)“ – akumulator litowo-jonowy jest za-

bezpieczony przed głębokim rozładowaniem. Przy rozłado-

wanym akumulatorze elektronarzędzie zostaje wyłączone

przez układ ochronny – narzędzie robocze nie porusza się.

Wskazówki dotyczące pracy

Struganie

Nastawić pożądaną głębokość strugania i oprzeć elektrona-

rzędzie przednią częścią podstawy struga

o przedmiot

przeznaczony do obróbki.



Elektronarzędzie uruchomić przed zetknięciem freza z

materiałem.

W przeciwnym wypadku istnieje niebezpie-

czeństwo odrzutu, gdy użyte narzędzie zablokuje się w

obrabianym przedmiocie.

Włączyć elektronarzędzie i prowadzić po powierzchni obra-

bianego przedmiotu, zachowując przy tym równomierny po-

suw.

Aby uzyskać wysoką jakość obróbki, należy zachować jedynie

lekki posuw, starając się przy tym wypośrodkować nacisk na

podstawę struga.

Do obróbki twardych materiałów, np. twardego drewna, a

także przy wykorzystaniu maksymalnej szerokości strugania,

należy ustawić jedynie niewielką głębokość strugania i w razie

potrzeby zmniejszyć posuw struga.

Zbyt duży posuw zmniejsza jakość obróbki powierzchni i mo-

że prowadzić do szybkiego zatkania się wyrzutnika wiórów.

Tylko ostre noże gwarantują dobrą jakość obróbki i zapobie-

gają uszkodzeniom elektronarzędzia.

Fazowanie krawędzi (zob. rys. F)

Znajdujące się w przedniej podstawie struga rowki typu V

umożliwiają szybsze i łatwiejsze fazowanie krawędzi. W zależ-

ności od pożądanej szerokości fazy należy zastosować odpo-

wiedni rowek. W tym celu należy umieścić strug rowkiem typu

V na krawędź przedmiotu przeznaczonego do obróbki i i pro-

wadzić go wzdłuż tej krawędzi.

Struganie przy użyciu prowadnicy równoległej/kątowej

(zob. rys. G

–

Zamontować prowadnicę równoległą

lub kątową

za po-

mocą śruby mocującej

na elektronarzędziu. W razie po-

trzeby zamontować ogranicznik głębokości wręgowania

pomocą śruby mocującej

na elektronarzędziu.

Zwolnić nakrętkę

i ustawić pożądaną szerokość wręgowa-

nia na podziałce

. Ponownie dokręcić nakrętkę

Ustawić pożądaną głębokość wręgowania za pomocą ogra-

nicznika głębokości

Dokonać kilkakrotnie procesu obróbki, aż do osiągnięcia po-

żądanej głębokości wręgu. Strug należy prowadzić, wywiera-

jąc nacisk z boku.

Ukosowanie za pomocą prowadnicy kątowej

Podczas ukosowania wręgów

i powierzchni należy ustawić

pożądany kąt ukosu, kierując

się kątem

Rowek

Rozmiar a (mm)

żaden

0 –2,5

mały

1,5 –4,0

średnioziarniste

2,0 –4,5

duży

3,0 –5,5

OBJ_BUCH-1520-003.book Page 88 Monday, January 14, 2013 12:04 PM

Česky |

Bosch Power Tools

1 609 92A 00T | (14.1.13)

Konserwacja i serwis

Konserwacja i czyszczenie



Przed wszystkimi pracami przy elektronarzędziu (np.

dogląd, wymiana narzędzi itd.) jak i przed jego trans-

portem i składowaniem należy wyjąć akumulator z

elektronarzędzia.

Przy niezamierzonym uruchomieniu

włącznika/wyłącznika istnieje niebezpieczeństwo obra-

żeń.



Aby zapewnić bezpieczną i wydajną pracę, elektrona-

rzędzie i szczeliny wentylacyjne należy utrzymywać w

czystości.

W razie awarii akumulatora należy zwrócić się do autoryzowa-

nego serwisu elektronarzędzi Bosch.

Jeśli urządzenie, mimo dokładnej i wszechstronnej kontroli

produkcyjnej ulegnie kiedykolwiek awarii, naprawę powinien

przeprowadzić autoryzowany serwis elektronarzędzi firmy

Bosch.

Przy wszystkich zgłoszeniach oraz zamówieniach części za-

miennych konieczne jest podanie 10-cyfrowego numeru kata-

logowego elektronarzędzia zgodnie z danymi na tabliczce zna-

mionowej.

Obsługa klienta oraz doradztwo dotyczące

użytkowania

W punkcie obsługi klienta można uzyskać odpowiedzi na pyta-

nia dotyczące napraw i konserwacji nabytego produktu, a tak-

że dotyczące części zamiennych. Rysunki rozłożeniowe oraz

informacje dotyczące części zamiennych można znaleźć rów-

nież pod adresem:

www.bosch-pt.com

Nasz zespół doradztwa dotyczącego użytkowania odpowie na

wszystkie pytania związane z produktami firmy Bosch oraz ich

osprzętem.

Polska

Robert Bosch Sp. z o.o.

Serwis Elektronarzędzi

Ul. Szyszkowa 35/37

02-285 Warszawa

Tel.: 22 7154460

Faks: 22 7154441

E-Mail: bsc@pl.bosch.com

Infolinia Działu Elektronarzędzi: 801 100900

(w cenie połączenia lokalnego)

E-Mail: elektronarzedzia.info@pl.bosch.com

www.bosch.pl

Transport

Załączone w dostawie akumulatory litowo jonowe podlegają

wymaganiom przepisów dotyczących towarów niebezpiecz-

nych. Akumulatory mogą być transportowane drogą lądową

przez użytkownika bez konieczności spełnienia jakichkolwiek

dalszych warunków.

W przypadku przesyłki przez osoby trzecie (np. transport dro-

gą powietrzną lub za pośrednictwem firmy spedycyjnej) nale-

ży dostosować się do szczególnych wymogów dotyczących

opakowania i znaczenia towaru. W takim wypadku podczas

przygotowywania towaru do wysyłki należy skonsultować się

z ekspertem d/s towarów niebezpiecznych.

Akumulatory można wysyłać tylko wówczas, gdy ich obudowa

nie jest uszkodzona. Odsłonięte styki należy zakleić, a akumu-

lator zapakować w taki sposób, aby nie mógł on się poruszać

(przesuwać) w opakowaniu.

Należy wziąć też pod uwagę ewentualne przepisy prawa krajo-

wego.

Usuwanie odpadów

Elektronarzędzia, akumulatory, osprzęt i opakowanie

należy oddać do powtórnego przetworzenia zgodne-

go z obowiązującymi przepisami w zakresie ochrony

środowiska.

Elektronarzędzia i akumulatora/baterii nie wolno wyrzucać do

odpadów domowych!

Tylko dla państw należących do UE:

Zgodnie z europejską wytyczną

2002/96/WE, niezdatne do użytku elektro-

narzędzia, a zgodnie z europejską wytyczną

2006/66/WE uszkodzone lub zużyte

akumulatory/baterie, należy zbierać osob-

no i doprowadzić do ponownego przetwo-

rzenia zgodnego z zasadami ochrony środo-

wiska.

Akumulatory/Baterie:

Li-Ion:

Proszę stosować się do wskazówek,

znajdujących się w rozdziale „Trans-

port“, str. 89.

Zastrzega się prawo dokonywania zmian.

Česky

Bezpečnostní upozornění

Všeobecná varovná upozornění pro elektronářadí

Čtěte všechna varovná upozornění a

pokyny.

Zanedbání při dodržování va-

rovných upozornění a pokynů mohou mít za následek zásah

elektrickým proudem, požár a/nebo těžká poranění.

Všechna varovná upozornění a pokyny do budoucna

uschovejte.

Ve varovných upozorněních použitý pojem „elektronářadí“ se

vztahuje na elektronářadí provozované na el. síti (se síťovým

kabelem) a na elektronářadí provozované na akumulátoru

(bez síťového kabelu).

Bezpečnost pracovního místa



Udržujte Vaše pracovní místo čisté a dobře osvětlené.

Nepořádek nebo neosvětlené pracovní oblasti mohou vést

k úrazům.

VAROVÁNÍ

OBJ_BUCH-1520-003.book Page 89 Monday, January 14, 2013 12:04 PM

| Česky

1 609 92A 00T | (14.1.13)

Bosch Power Tools



S elektronářadím nepracujte v prostředí ohroženém

explozí, kde se nacházejí hořlavé kapaliny, plyny nebo

prach.

Elektronářadí vytváří jiskry, které mohou prach ne-

bo páry zapálit.



Děti a jiné osoby udržujte při použití elektronářadí da-

leko od Vašeho pracovního místa.

Při rozptýlení můžete

ztratit kontrolu nad strojem.

Elektrická bezpečnost



Připojovací zástrčka elektronářadí musí lícovat se zá-

suvkou. Zástrčka nesmí být žádným způsobem uprave-

na. Společně s elektronářadím s ochranným uzemně-

ním nepoužívejte žádné adaptérové zástrčky.

Neupra-

vené zástrčky a vhodné zásuvky snižují riziko zásahu elek-

trickým proudem.



Zabraňte kontaktu těla s uzemněnými povrchy, jako

např. potrubí, topení, sporáky a chladničky.

Je-li Vaše

tělo uzemněno, existuje zvýšené riziko zásahu elektrickým

proudem.



Chraňte stroj před deštěm a vlhkem.

Vniknutí vody do

elektronářadí zvyšuje nebezpečí zásahu elektrickým prou-

dem.



Dbejte na účel kabelu, nepoužívejte jej k nošení či zavě-

šení elektronářadí nebo k vytažení zástrčky ze zásuv-

ky. Udržujte kabel daleko od tepla, oleje, ostrých hran

nebo pohyblivých dílů stroje.

Poškozené nebo spletené

kabely zvyšují riziko zásahu elektrickým proudem.



Pokud pracujete s elektronářadím venku, použijte pou-

ze takové prodlužovací kabely, které jsou způsobilé i

pro venkovní použití.

Použití prodlužovacího kabelu, jež

je vhodný pro použití venku, snižuje riziko zásahu elektric-

kým proudem.



Pokud se nelze vyhnout provozu elektronářadí ve vlh-

kém prostředí, použijte proudový chránič.

Nasazení

proudového chrániče snižuje riziko zásahu elektrickým

proudem.

Bezpečnost osob



Buďte pozorní, dávejte pozor na to, co děláte a přistu-

pujte k práci s elektronářadím rozumně. Nepoužívejte

žádné elektronářadí pokud jste unaveni nebo pod vli-

vem drog, alkoholu nebo léků.

Moment nepozornosti při

použití elektronářadí může vést k vážným poraněním.



Noste osobní ochranné pomůcky a vždy ochranné brý-

le.

Nošení osobních ochranných pomůcek jako maska pro-

ti prachu, bezpečnostní obuv s protiskluzovou podrážkou,

ochranná přilba nebo sluchátka, podle druhu nasazení

elektronářadí, snižují riziko poranění.



Zabraňte neúmyslnému uvedení do provozu. Přesvědč-

te se, že je elektronářadí vypnuté dříve než jej uchopí-

te, ponesete či připojíte na zdroj proudu a/nebo aku-

mulátor.

Máte-li při nošení elektronářadí prst na spínači

nebo pokud stroj připojíte ke zdroji proudu zapnutý, pak to

může vést k úrazům.



Než elektronářadí zapnete, odstraňte seřizovací ná-

stroje nebo šroubováky.

Nástroj nebo klíč, který se na-

chází v otáčivém dílu stroje, může vést k poranění.



Vyvarujte se abnormálního držení těla. Zajistěte si bez-

pečný postoj a udržujte vždy rovnováhu.

Tím můžete

elektronářadí v neočekávaných situacích lépe kontrolovat.



Noste vhodný oděv. Nenoste žádný volný oděv nebo

šperky. Vlasy, oděv a rukavice udržujte daleko od

pohybujících se dílů.

Volný oděv, šperky nebo dlouhé vla-

sy mohou být zachyceny pohybujícími se díly.



Lze-li namontovat odsávací či zachycující přípravky,

přesvědčte se, že jsou připojeny a správně použity.

Po-

užití odsávání prachu může snížit ohrožení prachem.

Svědomité zacházení a používání elektronářadí



Stroj nepřetěžujte. Pro svou práci použijte k tomu urče-

né elektronářadí.

S vhodným elektronářadím budete pra-

covat v udané oblasti výkonu lépe a bezpečněji.



Nepoužívejte žádné elektronářadí, jehož spínač je vad-

ný.

Elektronářadí, které nelze zapnout či vypnout je nebez-

pečné a musí se opravit.



Než provedete seřízení stroje, výměnu dílů příslušen-

ství nebo stroj odložíte, vytáhněte zástrčku ze zásuvky

a/nebo odstraňte akumulátor.

Toto preventivní opatření

zabrání neúmyslnému zapnutí elektronářadí.



Uchovávejte nepoužívané elektronářadí mimo dosah

dětí. Nenechte stroj používat osobám, které se strojem

nejsou seznámeny nebo nečetly tyto pokyny.

Elektroná-

řadí je nebezpečné, je-li používáno nezkušenými osobami.



Pečujte o elektronářadí svědomitě. Zkontrolujte, zda

pohyblivé díly stroje bezvadně fungují a nevzpřičují se,

zda díly nejsou zlomené nebo poškozené tak, že je ome-

zena funkce elektronářadí. Poškozené díly nechte před

nasazením stroje opravit.

Mnoho úrazů má příčinu ve

špatně udržovaném elektronářadí.



Řezné nástroje udržujte ostré a čisté.

Pečlivě ošetřova-

né řezné nástroje s ostrými řeznými hranami se méně

vzpřičují a dají se lehčeji vést.



Používejte elektronářadí, příslušenství, nasazovací ná-

stroje apod. podle těchto pokynů. Respektujte přitom

pracovní podmínky a prováděnou činnost.

Použití elek-

tronářadí pro jiné než určující použití může vést k nebez-

pečným situacím.

Svědomité zacházení a používání akumulátorového

nářadí



Akumulátory nabíjejte pouze v nabíječce, která je do-

poručena výrobcem.

Pro nabíječku, která je vhodná pro

určitý druh akumulátorů, existuje nebezpečí požáru, je-li

používána s jinými akumulátory.



Do elektronářadí používejte pouze k tomu určené aku-

mulátory.

Použití jiných akumulátorů může vést k poraně-

ním a požárům.



Nepoužívaný akumulátor uchovávejte mimo kancelář-

ské sponky, mince, klíče, hřebíky, šrouby nebo jiné

drobné kovové předměty, které mohou způsobit pře-

mostění kontaktů.

Zkrat mezi kontakty akumulátoru může

mít za následek opáleniny nebo požár.

OBJ_BUCH-1520-003.book Page 90 Monday, January 14, 2013 12:04 PM

Česky |

Bosch Power Tools

1 609 92A 00T | (14.1.13)



Při špatném použití může z akumulátoru vytéci kapali-

na. Zabraňte kontaktu s ní. Při náhodném kontaktu

opláchněte místo vodou. Pokud kapalina vnikne do očí,

navštivte navíc i lékaře.

Vytékající akumulátorová kapali-

na může způsobit podráždění pokožky nebo popáleniny.

Servis



Nechte Vaše elektronářadí opravit pouze kvalifikova-

ným odborným personálem a pouze s originálními ná-

hradními díly.

Tím bude zajištěno, že bezpečnost stroje

zůstane zachována.

Bezpečnostní upozornění pro hoblíky



Než elektronářadí odložíte, vyčkejte stavu klidu nožo-

vé hřídele.

Volně položená rotující nožová hřídel se může

zaseknout do povrchu a vést ke ztrátě kontroly a též k těž-

kým poraněním.



Obrobek upevněte a zajistěte pomocí svěrek či jiným

způsobem na stabilním podkladu.

Když držíte obrobek

jenom rukou nebo proti Vašemu tělu, zůstává nestabilní,

což může vést ke ztrátě kontroly.



Použijte vhodná hledací zařízení k vyhledání skrytých

rozvodných vedení nebo přizvěte místní dodavatel-

skou společnost.

Kontakt s elektrickým vedením může

vést k požáru a elektrickému úderu. Poškození plynového

vedení může vést k explozi. Proniknutí do vodovodního po-

trubí způsobí věcné škody.



Nesahejte rukama do výfuku třísek.

Můžete se poranit o

rotující díly.



Elektronářadí veďte proti obrobku pouze zapnuté.

Ji-

nak existuje nebezpečí zpětného rázu, pokud se nasazený

nástroj v obrobku vzpříčí.



Při práci držte hoblík vždy tak, aby patka hoblíku plo-

chou přiléhala na obrobek.

Jinak se může hoblík zpříčit a

vést k poraněním.



Nikdy nehoblujte přes kovové předměty, hřebíky nebo

šrouby.

Nože a nožová hřídel se mohou poškodit a vést ke

zvýšeným vibracím.



Neotvírejte akumulátor.

Existuje nebezpečí zkratu.



Při poškození a nesprávném použití akumulátoru mo-

hou vystupovat páry. Přivádějte čerstvý vzduch a při

potížích vyhledejte lékaře.

Páry mohou dráždit dýchací

cesty.



Používejte akumulátor pouze ve spojení s Vaším elek-

tronářadím Bosch.

Jen tak bude akumulátor chráněn

před nebezpečným přetížením.



Používejte pouze originální akumulátory Bosch s napě-

tím uvedeným na typovém štítku Vašeho elektronářa-

dí.

Při používání jiných akumulátorů, např. napodobenin,

přepracovaných akumulátorů nebo cizích výrobků, existu-

je nebezpečí zranění a též věcných škod díky explodujícím

akumulátorům.

Popis výrobku a specifikací

Čtěte všechna varovná upozornění a poky-

ny.

Zanedbání při dodržování varovných upo-

zornění a pokynů mohou mít za následek úraz

elektrickým proudem, požár a/nebo těžká po-

ranění.

Vyklopte prosím odklápěcí stranu se zobrazením stroje a ne-

chte tuto stranu během čtení návodu k obsluze otevřenou.

Určené použití

Elektronářadí je určeno k hoblování dřevěných materiálů na

pevné podložce jako např. trámů a prken. Hodí se i ke srážení

hran a k drážkování.

Zobrazené komponenty

Číslování zobrazených komponent se vztahuje na zobrazení

elektronářadí na grafické straně.

Výfuk třísek (volitelně vpravo/vlevo)

Otočný knoflík pro nastavení hloubky třísky (izolovaná

plocha rukojeti)

Stupnice hloubky třísky

Přestavovací páčka směru výfuku třísek

Blokování zapnutí spínače

Spínač

Akumulátor*

Odjišťovací tlačítko akumulátoru*

V-drážky

Patka hoblíku

Rukojeť (izolovaná plocha rukojeti)

Klíč na vnitřní šestihrany

Tlačítko ukazatele stavu nabití*

Ukazatel stavu nabití akumulátoru*

Nožová hlava

Upínací prvek hoblovacího nože

Upevňovací šroub hoblovacího nože

Hoblovací nůž HM/TC

Odsávací hadice (Ø 35 mm)*

Sáček na prach/třísky*

Podélný doraz*

Stupnice šířky drážky*

Zajišťovací matice pro nastavení šířky drážky*

Upevňovací šroub podélného/úhlového dorazu*

Úhlový doraz*

Zajišťovací matice pro nastavení úhlu*

Upevňovací šroub dorazu hloubky drážky*

Doraz hloubky drážky*

*Zobrazené nebo popsané příslušenství nepatří k standardnímu

obsahu dodávky. Kompletní příslušenství naleznete v našem pro-

gramu příslušenství.

Chraňte akumulátor před horkem, např. i před

trvalým slunečním zářením, ohněm, vodou a

vlhkostí.

Existuje nebezpečí výbuchu.

OBJ_BUCH-1520-003.book Page 91 Monday, January 14, 2013 12:04 PM

| Česky

1 609 92A 00T | (14.1.13)

Bosch Power Tools

Technická data

Informace o hluku a vibracích

Naměřené hodnoty hluku zjištěny podle EN 60745.

Hodnocená hladina akustického tlaku A stroje činí typicky

79 dB(A). Nepřesnost K=3 dB.

Hladina hluku může při práci překročit 80 dB(A).

Noste ochranu sluchu!

Celkové hodnoty vibrací a

(vektorový součet tří os) a nepřes-

nost K stanoveny podle EN 60745:

=3,0 m/s

, K=1,5 m/s

V těchto pokynech uvedená úroveň vibrací byla změřena

podle měřících metod normovaných v EN 60745 a může být

použita pro vzájemné porovnání elektronářadí. Hodí se i pro

předběžný odhad zatížení vibracemi.

Uvedená úroveň vibrací reprezentuje hlavní použití elektroná-

řadí. Pokud ovšem bude elektronářadí nasazeno pro jiná pou-

žití, s odlišnými nasazovacími nástroji nebo s nedostatečnou

údržbou, může se úroveň vibrací lišit. To může zatíženi vibra-

cemi po celou pracovní dobu zřetelně zvýšit.

Pro přesný odhad zatížení vibracemi by měly být zohledněny

i doby, v nichž je stroj vypnutý nebo sice běží, ale fakticky není

nasazen. To může zatíženi vibracemi po celou pracovní dobu

zřetelně zredukovat.

Stanovte dodatečná bezpečnostní opatření k ochraně obslu-

hy před účinky vibrací jako např.: údržba elektronářadí a na-

sazovacích nástrojů, udržování teplých rukou, organizace

pracovních procesů.

Prohlášení o shodě

Prohlašujeme v plné naší zodpovědnosti, že v odstavci „Tech-

nická data“ popsaný výrobek je v souladu s následujícími nor-

mami nebo normativními dokumenty: EN 60745 podle usta-

novení směrnic 2011/65/EU, 2004/108/ES, 2006/42/ES.

Technická dokumentace (2006/42/ES) u:

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 17.12.2012

Montáž



Před každou prací na elektronářadí (např. údržba, vý-

měna nástrojů apod.) a též při jeho přepravě a usklad-

nění vyjměte akumulátor.

Při neúmyslném stlačení spí-

nače existuje nebezpečí poranění.

Nabíjení akumulátoru (viz obr. A)



Používejte pouze nabíječky uvedené na straně příslu-

šenství.

Jen tyto nabíječky jsou sladěny s akumulátorem

Li-ion použitým u Vašeho elektronářadí.

Upozornění:

Akumulátor se expeduje částečně nabitý. Pro

zaručení plného výkonu akumulátoru jej před prvním nasaze-

ním v nabíječce zcela nabijte.

Akumulátor Li-ion lze bez zkrácení životnosti kdykoli nabít.

Přerušení procesu nabíjení nepoškozuje akumulátor.

Akumulátor Li-ion je díky „Electronic Cell Protection (ECP)“

chráněn proti hlubokému vybití. Při vybitém akumulátoru bu-

de elektronářadí chráničem vypnuto: nasazený nástroj se už

nebude pohybovat.



Po automatickém vypnutí elektronářadí už spínač dál

nestlačujte.

Akumulátor se může poškodit.

K odejmutí akumulátoru

stlačte odjišťovací tlačítko

a vy-

táhněte akumulátor dolů z elektronářadí.

Nepoužívejte při-

tom žádné násilí.

Pro výměnu hoblovacích nožů potřebný klíč na vnitřní šesti-

hrany

je umístěný uvnitř elektronářadí a měl by tam být

vždy ukládán.

Akumulátor je vybaven kontrolou teploty NTC, která dovolí

nabíjení pouze v rozmezí teplot 0 °C a 45 °C. Tím se dosáhne

vysoké životnosti akumulátoru.

Dbejte upozornění k zpracování odpadu.

Ukazatel stavu nabití akumulátoru (viz obr. B)

Tři zelené kontrolky LED ukazatele stavu nabití akumulátoru

indikují stav nabití akumulátoru

. Z bezpečnostních důvo-

dů je dotaz na stav nabití možný pouze za stavu klidu elektro-

nářadí.

Stiskněte tlačítko

, aby se ukázal stav nabití. To je možné i

u odejmutého akumulátoru

Hoblík

GHO 14,4 V-LI

GHO 18 V-LI

Objednací číslo

3 601 EA0 4..

3 601 EA0 3..

Jmenovité napětí

14,4

Otáčky naprázdno

min

-1

14000

Hloubka třísky

0 –1,6

Hloubka drážky

0 –8

Max. šířka hoblovaní

Hmotnost podle EPTA-Procedure 01/2003

2,5

2,6

Dr. Egbert Schneider

Senior Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

LED

Kapacita

trvalé světlo 3 x zelené



2/3

trvalé světlo 2 x zelené



1/3

trvalé světlo 1 x zelené

<1/3

blikající světlo 1 x zelené

rezerva

OBJ_BUCH-1520-003.book Page 92 Monday, January 14, 2013 12:04 PM

Česky |

Bosch Power Tools

1 609 92A 00T | (14.1.13)

Nesvítí-li po stlačení tlačítka

žádná LED, je akumulátor

vadný a musí být vyměněn.

Výměna nástroje



Pozor při výměně hoblovacích nožů. Hoblovací nože

neuchopujte na řezných hranách.

Na ostrých řezných

hranách se můžete zranit.

Používejte pouze originální hoblovací nože HM/TC firmy

Bosch.

Hoblovací nůž z tvrdokovu (HM/TC) má 2 břity a lze jej obrátit.

Jsou-li obě řezné hrany tupé, musí se hoblovací nůž

vymě-

nit. Hoblovací nůž HM/TC nesmí být naostřován.

Demontáž hoblovacího nože (viz obr. C)

Pro obrácení nebo nahrazení hoblovacího nože

otáčejte

nožovou hlavu

, až stojí rovnoběžně s patkou hoblíku



Povolte 2 upevňovací šrouby

pomocí klíče na vnitřní

šestihrany

o ca. 1 – 2 otočení.



Je-li to nutné, uvolněte upínací prvek

lehkým úderem

pomocí vhodného nástroje, např. dřevěného klínu.



Pomocí kousku dřeva vysuňte hoblovací nůž

bokem z

nožové hlavy

ven.

Montáž hoblovacího nože (viz obr. D)

Díky vodící drážce hoblovacího nože je při výměně příp. obrá-

cení vždy zaručeno jednotné nastavení výšky.

Je-li to nutné, usazení nože v upínacím prvku

a hoblovací

nůž

očistěte.

Při namontování hoblovacího nože dbejte na to, aby bezvad-

ně seděl v upínacím vedení upínacího prvku

a byl vyrovnán

do jedné přímky s boční hranou zadní patky hoblíku

. Ná-

sledně pevně utáhněte 2 upevňovací šrouby

pomocí klíče

na vnitřní šestihrany

Upozornění:

Před uvedením do provozu zkontrolujte pevné

usazení upevňovacích šroubů

. Rukou protočte nožovou

hlavu

a zajistěte, aby se hoblovací nůž nikde nedotýkal.

Odsávání prachu/třísek



Prach materiálů jako olovoobsahující nátěry, některé dru-

hy dřeva, minerálů a kovu mohou být zdraví škodlivé. Kon-

takt s prachem nebo vdechnutí mohou vyvolat alergické re-

akce a/nebo onemocnění dýchacích cest obsluhy nebo v

blízkosti se nacházejících osob.

Určitý prach jako dubový nebo bukový prach je pokládán

za karcinogenní, zvláště ve spojení s přídavnými látkami

pro ošetření dřeva (chromát, ochranné prostředky na dře-

vo). Materiál obsahující azbest smějí opracovávat pouze

specialisté.

– Pokud možno používejte pro daný materiál vhodné od-

sávání prachu.

– Pečujte o dobré větrání pracovního prostoru.

– Je doporučeno nosit ochrannou dýchací masku s třídou

filtru P2.

Dbejte ve Vaší zemi platných předpisů pro opracovávané

materiály.

Pravidelně čistěte výfuk třísek

. Pro čištění ucpaného výfuku

třísek použijte vhodný nástroj, např. kousek dřeva, tlakový

vzduch, atd.



Nesahejte rukama do výfuku třísek.

Můžete se poranit o

rotující díly.

Pro zaručení optimálního odsávání vždy používejte zařízení

pro externí odsávání nebo sáček na prach/třísky.

Externí odsávání (viz obr. E)

Na výfuk třísek lze oboustranně nastrčit odsávací hadici

(Ø 35 mm)

(příslušenství).

Odsávací hadici

spojte s vysavačem (příslušenství). Pře-

hled přípojek na různé vysavače naleznete na konci tohoto ná-

vodu.

Vysavač musí být vhodný pro opracovávaný materiál.

Při odsávání obzvlášť zdraví škodlivého, karcinogenního nebo

suchého prachu použijte speciální vysavač.

Vlastní odsávání (viz obr. E)

Při malých pracech můžete připojit sáček na prach/třísky (pří-

slušenství)

. Hrdlo prachového sáčku nastrčte pevně do vý-

fuku třísek

. Sáček na prach/třísky

včas vyprazdňujte, tím

zůstane zachováno optimální pohlcování prachu.

Volitelný výfuk třísek

Pomocí přestavovací páčky

lze přestavit výfuk třísek

do-

prava nebo doleva. Přestavovací páčku

zatlačte vždy až k za-

skočení do koncové polohy. Zvolený směr výfuku třísek je

udaný symbolem šipky na přestavovací páčce

Provoz

Druhy provozu

Nastavení hloubky třísky

Pomocí otočného knoflíku

lze plynule nastavit hloubku třís-

ky 0–1,6 mm podle stupnice hloubky třísky

Uvedení do provozu

Nasazení akumulátoru



Používejte pouze originální akumulátory Li-ion firmy

Bosch s napětím uvedeným na typovém štítku Vašeho

elektronářadí.

Používání jiných akumulátorů může vést ke

zraněním a k nebezpečí požáru.

Vložte nabitý akumulátor

do uchycení akumulátoru až zna-

telně zaskočí a v jedné rovině přiléhá.

Zapnutí – vypnutí

Pro

uvedení do provozu

stlačte

nejprve

blokování zapnutí

následně

stlačte spínač

a podržte jej stlačený.

vypnutí

elektronářadí spínač

uvolněte.

Upozornění:

Z bezpečnostních důvodů nelze spínač

zaare-

tovat, nýbrž musí zůstat během provozu neustále stlačený.

Aby se šetřila energie, zapínejte elektronářadí jen pokud jej

používáte.

Doběhová brzda

Integrovaná doběhová brzda zkracuje doběh nožové hřídele

po vypnutí elektronářadí.

OBJ_BUCH-1520-003.book Page 93 Monday, January 14, 2013 12:04 PM

| Česky

1 609 92A 00T | (14.1.13)

Bosch Power Tools

Ochrana proti hlubokému vybití

Akumulátor Li-ion je díky „Electronic Cell Protection (ECP)“

chráněn proti hlubokému vybití. Při vybitém akumulátoru bu-

de elektronářadí chráničem vypnuto: nasazený nástroj se už

nebude pohybovat.

Pracovní pokyny

Proces hoblování

Nastavte požadovanou hloubku třísky a přiložte elektronářadí

předním dílem patky hoblíku

na obrobek.



Elektronářadí veďte proti obrobku pouze zapnuté.

Ji-

nak existuje nebezpečí zpětného rázu, pokud se nasazený

nástroj v obrobku vzpříčí.

Zapněte elektronářadí a veďte jej s rovnoměrným posuvem

přes opracovávaný povrch.

Pro docílení kvalitního povrchu pracujte jen s malým posuvem

a tlačte uprostřed na patku hoblíku.

Při opracování tvrdých materiálů, např. tvrdého dřeva, a též

při využití maximální šířky hoblování nastavte jen malé hloub-

ky třísky a snižte popř. posuv hoblíku.

Nadměrný posuv snižuje jakost povrchu a může vést k rychlé-

mu ucpání výfuku třísek.

Pouze ostré hoblovací nože dávají dobrý řezný výkon a šetří

elektronářadí.

Srážení hran (viz obr. F)

V přední patce hoblíku se nacházející drážky tvaru V umožňují

rychlé a jednoduché srážení hran obrobku. Použijte příslušnou

drážku tvaru V podle požadované šířky sražení. K tomu nasaď-

te hoblík V-drážkou na hranu obrobku a veďte jej podél ní.

Hoblování s podélným/úhlovým dorazem

(viz obrázky G

–

Podélný doraz

resp. úhlový doraz

namontujte pokaždé

pomocí upevňovacího šroubu

na elektronářadí. Podle na-

sazení namontujte doraz hloubky drážky

pomocí upevňo-

vacího šroubu

na elektronářadí.

Povolte zajišťovací matici

a nastavte požadovanou šířku

drážky na stupnici

. Zajišťovací matici

opět utáhněte.

Adekvátně nastavte požadovanou hloubku drážky pomocí do-

razu hloubky drážky

Několikrát proveďte proces hoblování, až je dosaženo poža-

dované hloubky drážky. Hoblík veďte s bočním přítlakem.

Ukosování pomocí úhlového dorazu

Při ukosování drážek a ploch

nastavte potřebný úhel úkosu

pomocí nastavení úhlu

Údržba a servis

Údržba a čištění



Před každou prací na elektronářadí (např. údržba, vý-

měna nástrojů apod.) a též při jeho přepravě a usklad-

nění vyjměte akumulátor.

Při neúmyslném stlačení spí-

nače existuje nebezpečí poranění.



Udržujte elektronářadí a větrací otvory čisté, abyste

pracovali dobře a bezpečně.

Pokud už akumulátor není schopný funkce, obraťte se prosím

na autorizované servisní středisko pro elektronářadí Bosch.

Pokud dojde i přes pečlivou výrobu a náročné kontroly k poru-

še stroje, svěřte provedení opravy autorizovanému servisní-

mu středisku pro elektronářadí firmy Bosch.

Při všech dotazech a objednávkách náhradních dílů nezbytně

prosím uvádějte 10-místné objednací číslo podle typového

štítku elektronářadí.

Zákaznická a poradenská služba

Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Va-

šeho výrobku a též k náhradním dílům. Technické výkresy a in-

formace k náhradním dílům naleznete i na:

www.bosch-pt.com

Tým poradenské služby Bosch Vám rád pomůže při otázkách

k našim výrobkům a jejich příslušenství.

Czech Republic

Robert Bosch odbytová s.r.o.

Bosch Service Center PT

K Vápence 1621/16

692 01 Mikulov

Tel.: 519 305700

Fax: 519 305705

E-Mail: servis.naradi@cz.bosch.com

www.bosch.cz

Přeprava

Obsažené lithium-iontové akumulátory podléhají požadav-

kům zákona o nebezpečných nákladech. Tyto akumulátory

mohou být bez dalších podmínek přepravovány uživatelem po

silnici.

Při zasílání prostřednictvím třetí osoby (např.: letecká pře-

prava nebo spedice) je třeba brát zřetel na zvláštní požadavky

na balení a označení. Zde musí být při přípravě zásilky nezbyt-

ně přizván expert na nebezpečné náklady.

Akumulátory zasílejte pouze tehdy, pokud je těleso nepoško-

zené. Otevřené kontakty přelepte lepicí páskou a akumulátor

zabalte tak, aby se v obalu nemohl pohybovat.

Dbejte prosím i případných navazujících národních předpisů.

Zpracování odpadů

Elektronářadí, akumulátory, příslušenství a obaly mají

být dodány k opětovnému zhodnocení nepoškozují-

címu životní prostředí.

Elektronářadí a akumulátory/baterie neodhazujte do domov-

ního odpadu!

Použitá drážka

Rozměr a

(mm)

žádná

0 –2,5

malá

1,5 –4,0

střední

2,0 –4,5

velká

3,0 –5,5

OBJ_BUCH-1520-003.book Page 94 Monday, January 14, 2013 12:04 PM

Slovensky |

Bosch Power Tools

1 609 92A 00T | (14.1.13)

Pouze pro země EU:

Podle evropské směrnice 2002/96/ES mu-

sí být neupotřebitelné elektronářadí a podle

evropské směrnice 2006/66/ES vadné ne-

bo opotřebované akumulátory/baterie ro-

zebrané shromážděny a dodány k opětov-

nému zhodnocení nepoškozujícímu životní

prostředí.

Akumulátory/baterie:

Li-Ion:

Prosím dbejte upozornění v odstavci

„Přeprava“, strana 94.

Změny vyhrazeny.

Slovensky

Bezpečnostné pokyny

Všeobecné výstražné upozornenia a

bezpečnostné pokyny

Prečítajte si všetky Výstražné upozorne-

nia a bezpečnostné pokyny.

Zanedbanie

dodržiavania Výstražných upozornení a pokynov uvedených v

nasledujúcom texte môže mať za následok zásah elektrickým

prúdom, spôsobiť požiar a/alebo ťažké poranenie.

Tieto Výstražné upozornenia a bezpečnostné pokyny sta-

rostlivo uschovajte na budúce použitie.

Pojem „ručné elektrické náradie“ používaný v nasledujúcom

texte sa vzťahuje na ručné elektrické náradie napájané zo sie-

te (s prívodnou šnúrou) a na ručné elektrické náradie napája-

né akumulátorovou batériou (bez prívodnej šnúry).

Bezpečnosť na pracovisku



Pracovisko vždy udržiavajte čisté a dobre osvetlené.

Neporiadok a neosvetlené priestory pracoviska môžu mať

za následok pracovné úrazy.



Týmto náradím nepracujte v prostredí ohrozenom vý-

buchom, v ktorom sa nachádzajú horľavé kvapaliny,

plyny alebo horľavý prach.

Ručné elektrické náradie vy-

tvára iskry, ktoré by mohli prach alebo pary zapáliť.



Nedovoľte deťom a iným nepovolaným osobám, aby sa

počas používania ručného elektrického náradia zdržia-

vali v blízkosti pracoviska.

Pri odpútaní pozornosti zo

strany inej osoby môžete stratiť kontrolu nad náradím.

Elektrická bezpečnosť



Zástrčka prívodnej šnúry ručného elektrického náradia

musí pasovať do použitej zásuvky. Zástrčku v žiadnom

prípade nijako nemeňte. S uzemneným elektrickým ná-

radím nepoužívajte ani žiadne zástrčkové adaptéry.

Nezmenené zástrčky a vhodné zásuvky znižujú riziko zása-

hu elektrickým prúdom.



Vyhýbajte sa telesnému kontaktu s uzemnenými povr-

chovými plochami, ako sú napr. rúry, vykurovacie tele-

sá, sporáky a chladničky.

Keby by bolo Vaše telo uzemne-

né, hrozí zvýšené riziko zásahu elektrickým prúdom.



Chráňte elektrické náradie pred účinkami dažďa a vlh-

kosti.

Vniknutie vody do ručného elektrického náradia zvy-

šuje riziko zásahu elektrickým prúdom.



Nepoužívajte prívodnú šnúru mimo určený účel na no-

senie ručného elektrického náradia, ani na jeho zave-

senie a zástrčku nevyberajte zo zásuvky ťahaním za

prívodnú šnúru. Zabezpečte, aby sa sieťová šnúra ne-

dostala do blízkosti horúceho telesa, ani do kontaktu s

olejom, s ostrými hranami alebo pohybujúcimi sa sú-

čiastkami ručného elektrického náradia.

Poškodené

alebo zauzlené prívodné šnúry zvyšujú riziko zásahu elek-

trickým prúdom.



Keď pracujete s ručným elektrickým náradím vonku,

používajte len také predlžovacie káble, ktoré sú schvá-

lené aj na používanie vo vonkajších priestoroch.

Použi-

tie predlžovacieho kábla, ktorý je vhodný na používanie vo

vonkajšom prostredí, znižuje riziko zásahu elektrickým

prúdom.



Ak sa nedá vyhnúť použitiu ručného elektrického nára-

dia vo vlhkom prostredí, použite ochranný spínač pri

poruchových prúdoch.

Použitie ochranného spínača pri

poruchových prúdoch znižuje riziko zásahu elektrickým

prúdom.

Bezpečnosť osôb



Buďte ostražitý, sústreďte sa na to, čo robíte a k práci

s ručným elektrickým náradím pristupujte s rozumom.

Nepracujte s ručným elektrickým náradím nikdy vtedy,

keď ste unavený, alebo keď ste pod vplyvom drog, al-

koholu alebo liekov.

Malý okamih nepozornosti môže mať

pri používaní náradia za následok vážne poranenia.



Noste osobné ochranné pomôcky a používajte vždy

ochranné okuliare.

Nosenie osobných ochranných pomô-

cok, ako je ochranná dýchacia maska, bezpečnostná pra-

covná obuv, ochranná prilba alebo chrániče sluchu, podľa

druhu ručného elektrického náradia a spôsobu jeho použi-

tia znižujú riziko poranenia.



Vyhýbajte sa neúmyselnému uvedeniu ručného elek-

trického náradia do činnosti. Pred zasunutím zástrčky

do zásuvky a/alebo pred pripojením akumulátora, pred

chytením alebo prenášaním ručného elektrického ná-

radia sa vždy presvedčte sa, či je ručné elektrické nára-

die vypnuté.

Ak budete mať pri prenášaní ručného elek-

trického náradia prst na vypínači, alebo ak ručné elektrické

náradie pripojíte na elektrickú sieť zapnuté, môže to mať za

následok nehodu.



Skôr ako náradie zapnete, odstráňte z neho nastavova-

cie náradie alebo kľúče na skrutky.

Nastavovací nástroj

alebo kľúč, ktorý sa nachádza v rotujúcej časti ručného

elektrického náradia, môže spôsobiť vážne poranenia

osôb.



Vyhýbajte sa abnormálnym polohám tela. Zabezpečte

si pevný postoj, a neprestajne udržiavajte rovnováhu.

Takto budete môcť ručné elektrické náradie v neočakáva-

ných situáciách lepšie kontrolovať.

POZOR

OBJ_BUCH-1520-003.book Page 95 Monday, January 14, 2013 12:04 PM

| Slovensky

1 609 92A 00T | (14.1.13)

Bosch Power Tools



Pri práci noste vhodný pracovný odev. Nenoste široké

odevy a nemajte na sebe šperky. Vyvarujte sa toho, aby

sa Vaše vlasy, odev a rukavice dostali do blízkosti rotu-

júcich súčiastok náradia.

Voľný odev, dlhé vlasy alebo

šperky môžu byť zachytené rotujúcimi časťami ručného

elektrického náradia.



Ak sa dá na ručné elektrické náradie namontovať odsá-

vacie zariadenie a zariadenie na zachytávanie prachu,

presvedčte sa, či sú dobre pripojené a správne použí-

vané.

Používanie odsávacieho zariadenia a zariadenia na

zachytávanie prachu znižuje riziko ohrozenia zdravia pra-

chom.

Starostlivé používanie ručného elektrického náradia a

manipulácia s ním



Ručné elektrické náradie nikdy nepreťažujte. Používaj-

te také elektrické náradie, ktoré je určené pre daný

druh práce.

Pomocou vhodného ručného elektrického ná-

radia budete pracovať lepšie a bezpečnejšie v uvedenom

rozsahu výkonu náradia.



Nepoužívajte nikdy také ručné elektrické náradie, kto-

ré má pokazený vypínač.

Náradie, ktoré sa už nedá zap-

núť alebo vypnúť, je nebezpečné a treba ho zveriť do opra-

vy odborníkovi.



Skôr ako začnete náradie nastavovať alebo prestavo-

vať, vymieňať príslušenstvo alebo skôr, ako odložíte

náradie, vždy vytiahnite zástrčku sieťovej šnúry zo zá-

suvky.

Toto preventívne opatrenie zabraňuje neúmyselné-

mu spusteniu ručného elektrického náradia.



Nepoužívané ručné elektrické náradie uschovávajte

tak, aby bolo mimo dosahu detí. Nedovoľte používať to-

to náradie osobám, ktoré s ním nie sú dôverne obozná-

mené, alebo ktoré si neprečítali tieto Pokyny.

Ručné

elektrické náradie je nebezpečné vtedy, keď ho používajú

neskúsené osoby.



Ručné elektrické náradie starostlivo ošetrujte. Kontro-

lujte, či pohyblivé súčiastky bezchybne fungujú alebo

či neblokujú, či nie sú zlomené alebo poškodené niekto-

ré súčiastky, ktoré by mohli negatívne ovplyvňovať

správne fungovanie ručného elektrického náradia.

Pred použitím náradia dajte poškodené súčiastky vy-

meniť.

Veľa nehôd bolo spôsobených nedostatočnou

údržbou elektrického náradia.



Rezné nástroje udržiavajte ostré a čisté.

Starostlivo

ošetrované rezné nástroje s ostrými reznými hranami majú

menšiu tendenciu k zablokovaniu a ľahšie sa dajú viesť.



Používajte ručné elektrické náradie, príslušenstvo, na-

stavovacie nástroje a pod. podľa týchto výstražných

upozornení a bezpečnostných pokynov. Pri práci zoh-

ľadnite konkrétne pracovné podmienky a činnosť, kto-

rú budete vykonávať.

Používanie ručného elektrického

náradia na iný účel ako na predpísané použitie môže viesť

k nebezpečným situáciám.

Starostlivé používanie akumulátorového ručného

elektrického náradia a manipulácia s ním



Akumulátory nabíjajte len v takých nabíjačkách, ktoré

odporúča výrobca akumulátora.

Ak sa používa nabíjač-

ka, určená na nabíjanie určitého druhu akumulátorov, na

nabíjanie iných akumulátorov, hrozí nebezpečenstvo po-

žiaru.



Do elektrického náradia používajte len príslušné urče-

né akumulátory.

Používanie iných akumulátorov môže

mať za následok poranenie a nebezpečenstvo požiaru.



Nepoužívané akumulátory neuschovávajte tak, aby

mohli prísť do styku s kancelárskymi sponkami, minca-

mi, kľúčmi, klincami, skrutkami alebo s inými drob-

nými kovovými predmetmi, ktoré by mohli spôsobiť

premostenie kontaktov.

Skrat medzi kontaktmi akumulá-

tora môže mať za následok popálenie alebo vznik požiaru.



Z akumulátora môže pri nesprávnom používaní vytekať

kvapalina. Vyhýbajte sa kontaktu s touto kvapalinou.

Po náhodnom kontakte miesto opláchnite vodou. Ak sa

dostane kvapalina z akumulátora do kontaktu s očami,

po výplachu očí vyhľadajte aj lekára.

Unikajúca kvapa-

lina z akumulátora môže mať za následok podráždenie po-

kožky alebo popáleniny.

Servisné práce



Ručné elektrické náradie dávajte opravovať len kvalifi-

kovanému personálu, ktorý používa originálne náhrad-

né súčiastky.

Tým sa zabezpečí, že bezpečnosť náradia

zostane zachovaná.

Bezpečnostné pokyny pre hoblíky



Počkajte, kým sa nožový hriadeľ celkom zastaví, až po-

tom ručné elektrické náradie odkladajte.

Voľne ležiaci

rotujúci nožový hriadeľ sa môže svojou povrchovou plo-

chou zaseknúť, spôsobiť stratu kontroly a takisto aj vážne

poranenia.



Obrobok upevňujte a zaisťujte pomocou zvierok alebo

iným spôsobom na nejakej stabilnej podložke.

Keď bu-

dete pridržiavať obrobok iba rukou, alebo si ho budete pri-

tískať o svoje telo, zostane labilný, čo môže vyvolať stratu

kontroly nad náradím.



Používajte vhodné prístroje na vyhľadávanie skrytých

elektrickým vedení a potrubí, aby ste ich nenavŕtali,

alebo sa obráťte na miestne energetické podniky.

Kon-

takt s elektrickým vodičom pod napätím môže spôsobiť po-

žiar alebo mať za následok zásah elektrickým prúdom. Poš-

kodenie plynového potrubia môže mať za následok expló-

ziu. Preniknutie do vodovodného potrubia spôsobí vecnú

škodu.



Nesiahajte rukami do otvoru na vyhadzovania triesok.

Rotujúce súčiastky by Vás mohli poraniť.



K obrobku prisúvajte elektrické náradie iba v zapnu-

tom stave.

Inak hrozí v prípade zaseknutia pracovného ná-

stroja v obrobku nebezpečenstvo spätného rázu.



Pri práci držte hoblík vždy tak, aby klzná pätka hoblíka

ležala na obrobku.

Inak by sa mohol hoblík zahraniť a spô-

sobiť Vám poranenie.



Nikdy nehobľujte cez kovové predmety, klince alebo

skrutky.

Nôž a nožový hriadeľ by sa mohli poškodiť a vyvo-

lať zvýšené vibrácie náradia.



Akumulátor neotvárajte.

Hrozí nebezpečenstvo skrato-

vania.

OBJ_BUCH-1520-003.book Page 96 Monday, January 14, 2013 12:04 PM

Slovensky |

Bosch Power Tools

1 609 92A 00T | (14.1.13)



Po poškodení akumulátora alebo v prípade neodborné-

ho používania môžu z akumulátora vystupovať škodlivé

výpary. Zabezpečte prívod čerstvého vzduchu a v prí-

pade nevoľnosti vyhľadajte lekársku pomoc.

Tieto vý-

pary môžu podráždiť dýchacie cesty.



Používajte tento akumulátor iba spolu s Vaším ručným

elektrickým náradím Bosch.

Len takto bude akumulátor

chránený pred nebezpečným preťažením.



Používajte len originálne akumulátory Bosch s napä-

tím, ktoré je uvedené na štítku Vášho ručného elektric-

kého náradia.

Pri použití iných akumulátorov, napríklad

rôznych napodobnenín, upravovaných akumulátorov ale-

bo výrobkov iných firiem, hrozí nebezpečenstvo poranenia

alebo vznik vecných škôd následkom výbuchu akumuláto-

ra.

Popis produktu a výkonu

Prečítajte si všetky Výstražné upozornenia

a bezpečnostné pokyny.

Zanedbanie dodr-

žiavania Výstražných upozornení a pokynov

uvedených v nasledujúcom texte môže mať za

následok zásah elektrickým prúdom, spôsobiť

požiar a/alebo ťažké poranenie.

Vyklopte si láskavo vyklápaciu stranu s obrázkami produktu a

nechajte si ju vyklopenú po celý čas, keď čítate tento Návod

na používanie.

Používanie podľa určenia

Toto ručné elektrické náradie je určené s pevným upnutím ob-

rábaného materiálu na pevnú podložku na hobľovanie, napr.

hranolov a dosák. Hodí sa aj na zrážanie hrán a na drážkova-

nie.

Vyobrazené komponenty

Číslovanie jednotlivých komponentov sa vzťahuje na vyobra-

zenie elektrického náradia na grafickej strane tohto Návodu

na používanie.

Vyhadzovanie triesok (voliteľne vpravo/vľavo)

Otočný gombík na nastavenie hĺbky úberu (izolovaná

plocha rukoväte)

Stupnica hĺbky úberu

Páka na presúvanie otvoru na vyhadzovanie triesok

Blokovanie zapínania pre vypínač

Vypínač

Akumulátor*

Tlačidlo uvoľnenia aretácie akumulátora*

Drážky tvaru V

Klzná pätka

Rukoväť (izolovaná plocha rukoväte)

Kľúč na skrutky s vnútorným šesťhranom

Tlačidlo pre indikáciu stavu nabitia akumulátora*

Indikácia stavu nabitia akumulátora*

Nožová hlava

Upínací element pre hobľovací nôž

Upevňovacia skrutka pre hobľovací nôž

Hobľovací nôž HM/TC

Odsávacia hadica (Ø 35 mm)*

Vrecko na prach/triesky*

Paralelný doraz (zarážka rovnobežnosti)*

Stupnica šírky drážky*

Aretačná matica na nastavenie šírky drážky*

Upevňovacia skrutka pre paralelný/uhlový doraz*

Uhlový doraz*

Aretačná matica pre nastavenie uhla*

Upevňovacia skrutka dorazu hĺbky drážky*

Hĺbkový drážkový doraz*

*Zobrazené alebo popísané príslušenstvo nepatrí celé do základ-

nej výbavy produktu. Kompletné príslušenstvo nájdete v našom

programe príslušenstva.

Technické údaje

Informácia o hlučnosti/vibráciách

Namerané hodnoty hluku zistené podľa normy EN 60745.

Hodnotená hladina akustického tlaku A tohto náradia je typic-

ky 79 dB(A). Nepresnosť merania K=3 dB.

Hladina hluku môže pri práci dosahovať hodnotu nad

80 dB(A).

Používajte chrániče sluchu!

Celkové hodnoty vibrácií a

(suma vektorov troch smerov) a

nepresnosť merania K zisťované podľa normy EN 60745:

=3,0 m/s

, K=1,5 m/s

Chráňte akumulátor pred horúčavou, napr. aj

pred trvalým slnečným žiarením, pred ohňom,

vodou a vlhkosťou.

Hrozí nebezpečenstvo výbu-

chu.

Hoblík

GHO 14,4 V-LI

GHO 18 V-LI

Vecné číslo

3 601 EA0 4..

3 601 EA0 3..

Menovité napätie

14,4

Počet voľnobežných obrátok

min

-1

14000

Hĺbka úberu

0 –1,6

Hĺbka drážky

0 –8

max. hobľovacia šírka

Hmotnosť podľa EPTA-Procedure 01/2003

2,5

2,6

OBJ_BUCH-1520-003.book Page 97 Monday, January 14, 2013 12:04 PM

| Slovensky

1 609 92A 00T | (14.1.13)

Bosch Power Tools

Úroveň kmitov uvedená v týchto pokynoch bola nameraná

podľa meracieho postupu uvedeného v norme EN 60745 a

možno ju používať na vzájomné porovnávanie rôznych typov

ručného elektrického náradia medzi sebou. Hodí sa aj na

predbežný odhad zaťaženia vibráciami.

Uvedená hladina vibrácií reprezentuje hlavné druhy používa-

nia tohto ručného elektrického náradia. Avšak v takých prípa-

doch, keď sa toto ručné elektrické náradie použije na iné dru-

hy použitia, s odlišnými pracovnými nástrojmi alebo sa podro-

buje nedostatočnej údržbe, môže sa hladina zaťaženia vibrá-

ciami od týchto hodnôt odlišovať. To môže výrazne zvýšiť za-

ťaženie vibráciami počas celej pracovnej doby.

Na presný odhad zaťaženia vibráciami počas určitého časové-

ho úseku práce s náradím treba zohľadniť doby, počas kto-

rých je ručné elektrické náradie vypnuté alebo doby, keď ná-

radie síce beží, ale v skutočnosti sa nepoužíva. To môže výraz-

ne redukovať zaťaženie vibráciami počas celej pracovnej do-

by.

Na ochranu osoby pracujúcej s náradím pred účinkami zaťaže-

nia vibráciami vykonajte ďalšie bezpečnostné opatrenia, ako

sú napríklad: údržba ručného elektrického náradia a použí-

vaných pracovných nástrojov, zabezpečenie zachovania tep-

loty rúk, organizácia jednotlivých pracovných úkonov.

Vyhlásenie o konformite

Na vlastnú zodpovednosť vyhlasujeme, že dole popísaný vý-

robok „Technické údaje“ sa zhoduje s nasledujúcimi normami

alebo normatívnymi dokumentami: EN 60745 podľa ustano-

vení smerníc 2011/65/EÚ, 2004/108/ES, 2006/42/ES.

Súbor technickej dokumentácie (2006/42/ES) sa nachádza

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 17.12.2012

Montáž



Vyberte akumulátor pred každou prácou na elektric-

kom náradí (napr. údržba, výmena nástroja a pod.) ako

aj pri preprave a úschove ručného elektrického nára-

dia.

V prípade neúmyselného zapnutia vypínača hrozí ne-

bezpečenstvo poranenia.

Nabíjanie akumulátorov (pozri obrázok A)



Používajte len tie nabíjačky, ktoré sú uvedené na stra-

ne príslušenstva.

Len tieto nabíjačky sú konštruované na

spoľahlivé nabíjanie lítiovo-iónových akumulátorov Vášho

ručného elektrického náradia.

Upozornenie:

Akumulátor sa dodáva v čiastočne nabitom

stave. Aby ste zaručili plný výkon akumulátora, pred prvým

použitím akumulátor v nabíjačke úplne nabite.

Lítiovo-iónové akumulátory možno kedykoľvek dobíjať bez to-

ho, aby to negatívne ovplyvnilo ich životnosť. Prerušenie nabí-

jania takýto akumulátor nepoškodzuje.

Lítiovo-iónový akumulátor je chránený proti hlbokému vybitiu

pomocou elektronickej ochrany článku „Electronic Cell Pro-

tection (ECP)“. Keď je akumulátor vybitý, elektrické náradie

sa pomocou ochranného obvodu vypne: Pracovný nástroj sa

už nepohybuje.



Po automatickom vypnutí ručného elektrického nára-

dia už viac vypínač nestláčajte.

Akumulátor by sa mohol

poškodiť.

Na demontáž akumulátora

stlačte uvoľňovacie tlačidlá

vytiahnite akumulátor z ručného elektrického náradia sme-

rom dole.

Nepoužívajte pritom neprimeranú silu.

Kľúč na skrutky s vnútorným šesťhranom

ktorý je potrebný

na výmenu hobľovacieho noža, je uložený vo vnútri ručného

elektrického náradia a mali by ste ho na toto miesto aj vždy

odkladať.

Akumulátor je vybavený tepelnou poistkou NTC, ktorá dovolí

nabíjanie akumulátora len v rozsahu teplôt medzi 0 °C a 45 °C.

Vďaka tomu sa zabezpečí vyššia životnosť akumulátora.

Dodržiavajte pokyny na likvidáciu.

Indikácia stavu nabitia akumulátora (pozri obrázok B)

Tri zelené diódy LED indikácie stavu nabitia akumulátora

indikujú stav nabitia akumulátora

. Z bezpečnostných dôvo-

dov sa môže urobiť kontrola stavu nabitia akumulátora len vo

vypnutom stave ručného elektrického náradia.

Stlačte tlačidlo

, ak chcete vyvolať na displej stav nabitia

akumulátora. Je to možné aj vtedy, keď je akumulátor

vy-

bratý z náradia.

Ak sa po stlačení tlačidla

nerosvieti žiadna dióda LED, je

akumulátor pokazený a treba ho vymeniť.

Výmena nástroja



Pri výmene hobľovacích nožov postupujte opatrne. Ne-

chytajte hobľovací nôž tak, aby ste sa dotýkali rezných

hrán.

Ostré rezné hrany by Vám mohli spôsobiť poranenie.

Používajte len originálne hobľovacie nože HM/TC Bosch.

Hobľovací nôž zo spekaného karbidu (HM/TC) má dve rezné

hrany a možno ho otočiť. Keď sa obe rezné hrany otupili, treba

hobľovací nôž

vymeniť za nový. Hobľovacie nože HM/TC sa

nesmú ostriť.

Demontáž hobľovacieho noža (pozri obrázok C)

Ak potrebujete obrátiť na druhú stranu alebo vymeniť hob-

ľovací nôž

za nový, otočte nožovú hlavu

tak, aby bola

rovnobežne s klznou pätkou



Uvoľnite 2 upevňovacie skrutky

pomocou kľúča na

skrutky s vnútorným šesťhranom

približne o 1 – 2 ob-

rátky.

Dr. Egbert Schneider

Senior Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

LED

Kapacita

Trvalé svetlo 3 x zelená LED



2/3

Trvalé svetlo 2 x zelená LED



1/3

Trvalé svetlo 1 x zelená LED

<1/3

Blikajúce svetlo 1 x zelená LED

Rezerva

OBJ_BUCH-1520-003.book Page 98 Monday, January 14, 2013 12:04 PM

Slovensky |

Bosch Power Tools

1 609 92A 00T | (14.1.13)



V prípade potreby uvoľnite upínací element

pomocou

jemného úderu nejakým vhodným nástrojom, napr. po-

mocou dreveného klinu.



Pomocou kúska dreva vysuňte hobľovací nôž

bočnou

stranou z nožovej hlavy

Montáž hobľovacieho noža (pozri obrázok D)

Vďaka vodiacej drážke hobľovacieho noža sa pri výmene

resp. pri zmene strany zabezpečí vždy rovnomerné výškové

nastavenie hobľovacieho noža.

V prípade potreby vyčistite dosadaciu plochu noža v upína-

com prípravku

aj samotný hobľovací nôž

Pri montáži hobľovacieho noža dávajte pozor na to, aby hob-

ľovací nôž bezchybne sedel v upínacom vedení upínacieho

prípravku

a ležal v jednej rovine s bočnou hranou zadnej kl-

znej pätky

. Potom utiahnite 2 upevňovacie skrutky

po-

mocou kľúča na skrutky s vnútorným šesťhranom

Upozornenie:

Pred zapnutím náradia vždy skontrolujte spo-

ľahlivé uchytenie – utiahnutie upevňovacích skrutiek

Otáčajte nožovú hlavu

rukou a presvedčte sa, či sa hob-

ľovací nôž v žiadnej polohe ničoho nedotýka.

Odsávanie prachu a triesok



Prach z niektorých materiálov, napr. z náterov obsahujú-

cich olovo, z niektorých druhov tvrdého dreva, minerálov a

kovov môže byť zdraviu škodlivý. Kontakt s takýmto pra-

chom alebo jeho vdychovanie môže vyvolávať alergické re-

akcie a/alebo spôsobiť ochorenie dýchacích ciest pracov-

níka, prípadne osôb, ktoré sa nachádzajú v blízkosti praco-

viska.

Určité druhy prachu, napr. prach z dubového alebo z buko-

vého dreva, sa považujú za rakovinotvorné, a to predovšet-

kým spolu s ďalšími materiálmi, ktoré sa používajú pri spra-

covávaní dreva (chromitan, chemické prostriedky na

ochranu dreva). Materiál, ktorý obsahuje azbest, smú

opracovávať len špeciálne vyškolení pracovníci.

– Používajte podľa možnosti také odsávanie, ktoré je pre

daný materiál vhodné.

– Postarajte sa o dobré vetranie svojho pracoviska.

– Odporúčame Vám používať ochrannú dýchaciu masku s

filtrom triedy P2.

Dodržiavajte aj predpisy vlastnej krajiny týkajúce sa kon-

krétneho obrábaného materiálu.

Pravidelne čistite otvor na vyhadzovanie triesok

. Na vyčiste-

nie upchatého otvoru na vyhadzovanie triesok použite vhodný

nástroj, napr. nejaký kúsok dreva, stlačený vzduch a pod.



Nesiahajte rukami do otvoru na vyhadzovania triesok.

Rotujúce súčiastky by Vás mohli poraniť.

Na zabezpečenie optimálneho odsávania vždy používajte ne-

jaké externé odsávacie zariadenie alebo vrecko na

prach/triesky.

Externé odsávanie (pozri obrázok E)

Na otvor na vyhadzovanie triesok môžete na z ktorúkoľvek z

oboch strán pripojiť odsávaciu hadicu (Ø 35 mm)

(príslu-

šenstvo).

Spojte odsávaciu hadicu

s nejakým vysávačom (príslušen-

stvo). Prehľad pripojení rozličných typov vysávačov nájdete

na konci tohto Návodu na používanie.

Vysávač musí byť vhodný pre daný druh opracovávaného ma-

teriálu.

Pri odsávaní materiálov mimoriadne ohrozujúcich zdravie, ra-

kovinotvorných alebo suchých prachov používajte špeciálny

vysávač.

Vlastné odsávanie (pozri obrázok E)

Keď vykonávate práce menšieho rozsahu, môžete pripojiť zá-

sobník na prach (príslušenstvo)

. Nasuňte hrdlo zásobníka

na prach do otvoru na vyhadzovanie triesok

. Vrecko na

prach/triesky

zavčasu vyprázdňujte, aby bolo odsávanie

prachu zachované na optimálnej úrovni.

Voliteľný otvor na vyhadzovanie triesok

Pomocou prepínacej páky na presúvanie otvoru na vyhadzo-

vanie triesok

sa dá otvor na vyhadzovanie triesok

nastaviť

na ľavú stranu alebo na pravú stranu. Páku na presúvanie ot-

voru na vyhadzovanie triesok

zatlačte vždy do koncovej po-

lohy tak, aby v nej zaskočila. Zvolený smer vyhadzovania trie-

sok bude indikovaný na prepínacej páke pomocou symbolu

šípky

Prevádzka

Druhy prevádzky

Nastavenie hĺbky úberu

Pomocou otočného gombíka

sa dá plynulo nastavovať hĺbka

úberu v rozsahu 0–1,6 mm na základe stupnice hĺbky úberu

Uvedenie do prevádzky

Vloženie akumulátora



Používajte len originálne lítiovo-iónové akumulátory

Bosch s napätím, ktoré je uvedené na štítku Vášho ruč-

ného elektrického náradia.

Používanie iných akumuláto-

rov môže mať za následok poranenie a nebezpečenstvo po-

žiaru.

Nabitý akumulátor

založte do držiaka akumulátora tak, aby

akomulátor počuteľne zaskočil a rovno priliehal.

Zapínanie/vypínanie

zapnutie

ručného elektrického náradia stlačte

najprv

blo-

kovacie tlačidlo zapínania

a potom

stlačte

vypínač

a po-

držte ho stlačený.

vypnutie

ručného elektrického náradia vypínač

uvoľnite.

Upozornenie:

Z bezpečnostných dôvodov sa vypínač

nedá

zaaretovať, ale musí zostať po celý čas rezania stále stlačený.

Aby ste ušetrili energiu, zapínajte ručné elektrické náradie iba

vtedy, ked ho používate.

Dobehová brzda

Integrovaná dobehová brzda skracuje dobeh nožového hria-

deľa po vypnutí ručného elektrického náradia.

Ochrana proti úplnému vybitiu akumulátora

Lítiovo-iónový akumulátor je chránený proti hlbokému vybitiu

pomocou elektronickej ochrany článku „Electronic Cell Pro-

tection (ECP)“. Keď je akumulátor vybitý, elektrické náradie

sa pomocou ochranného obvodu vypne: Pracovný nástroj sa

už nepohybuje.

OBJ_BUCH-1520-003.book Page 99 Monday, January 14, 2013 12:04 PM

100

| Slovensky

1 609 92A 00T | (14.1.13)

Bosch Power Tools

Pokyny na používanie

Hobľovanie

Nastavte požadovanú hĺbku úberu a položte ručné elektrické

náradie prednou časťou klznej pätky

na obrobok.



K obrobku prisúvajte elektrické náradie iba v zapnu-

tom stave.

Inak hrozí v prípade zaseknutia pracovného ná-

stroja v obrobku nebezpečenstvo spätného rázu.

Zapnite ručné elektrické náradie a rovnomerným posuvom ho

posúvajte po obrábanej ploche obrobku.

Ak potrebujete dosiahnuť kvalitný povrch, pracujte len mier-

nym posuvom a stredným prítlakom na klznú pätku.

Pri obrábaní tvrdých materiálov, napríklad tvrdého dreva, ako

aj pri využívaní maximálnej hobľovacej šírky nastavujte len

malú hĺbku úberu a prípadne aj redukujte posuv náradia.

Príliš veľký posuv znižuje kvalitu obrábaného povrchu a môže

mať za následok rýchle upchatie otvoru na vyhadzovanie trie-

sok.

Príliš veľký posuv znižuje kvalitu obrábaného povrchu a môže

mať za následok rýchle upchatie otvoru na vyhadzovanie trie-

sok.

Skosenie hrán (pozri obrázok F)

Drážky tvaru V, ktoré sa nachádzajú v prednej klznej pätke,

umožňujú rýchle a jednoduché používanie náradia na skose-

nie hrán obrobku. Použite príslušnú V-drážku podľa požado-

vanej šírky skosenej hrany. Položte na tento účel hoblík V-

drážkou na hranu obrobku a veďte ho pozdĺž tejto hrany.

Hobľovanie s paralelným/uhlovým dorazom

(pozri obrázky G

–

Namontujte na ručné elektrické náradie paralelný doraz

resp. uhlový doraz

pomocou príslušnej upevňovacej skrut-

. Podľa druhu pracovnej úlohy namontujte na ručné

elektrické náradie hĺbkový drážkový dorazg

pomocou

upevňovacej skrutk

Uvoľnite aretačnú maticu

a nastavte požadovanú šírku

drážky na stupnici

. Aretačnú maticu

opäť utiahnite.

Nastavte požadovanú hĺbku drážky pomocou hĺbkového dráž-

kového dorazu

Hobľovanie vykonajte niekoľkokrát, aby ste dosiahli požado-

vanú hĺbku drážky. Veďte hoblík bočným prítlakom.

Zošikmovanie s uhlovým dorazom

Pri zošikmovaní drážok a

plôch nastavte požadovaný

uhol zošikmenia uhlovým do-

razom

Údržba a servis

Údržba a čistenie



Vyberte akumulátor pred každou prácou na elektric-

kom náradí (napr. údržba, výmena nástroja a pod.) ako

aj pri preprave a úschove ručného elektrického nára-

dia.

V prípade neúmyselného zapnutia vypínača hrozí ne-

bezpečenstvo poranenia.



Ručné elektrické náradie a jeho vetracie štrbiny udržia-

vajte vždy v čistote, aby ste mohli pracovať kvalitne a

bezpečne.

Keď akumulátor prestane správne fungovať, obráťte sa láska-

vo na autorizované servisné stredisko ručného elektrického

náradia Bosch.

Ak by prístroj napriek starostlivej výrobe a kontrole predsa len

prestal niekedy fungovať, treba dať opravu vykonať autorizo-

vanej servisnej opravovni elektrického náradia Bosch.

Pri všetkých dopytoch a objednávkach náhradných súčiastok

uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené

na typovom štítku výrobku.

Servisné stredisko a poradenstvo pri používaní

Servisné stredisko Vám odpovie na otázky týkajúce sa opravy

a údržby Vášho produktu ako aj náhradných súčiastok. Rozlo-

žené obrázky a informácie k náhradným súčiastkam nájdete aj

na web-stránke:

www.bosch-pt.com

Tím poradcov Bosch Vám s radosťou poskytne pomoc pri

otázkach týkajúcich sa našich produktov a ich príslušenstva.

Slovakia

Tel.: (02) 48 703 800

Fax: (02) 48 703 801

E-Mail: servis.naradia@sk.bosch.com

www.bosch.sk

Transport

Priložené lítiovo-iónové akumulátory podliehajú požiadavkám

pre transport nebezpečného nákladu. Tieto akumulátory smie

používateľ náradia prepravovať po cestách bez ďalších opat-

rení.

Pri zasielaní tretími osobami (napr.: leteckou dopravou alebo

prostredníctvom špedície) treba rešpektovať osobitné požia-

davky na obaly a označenie. V takomto prípade treba pri príp-

rave zásielky bezpodmienečne konzultovať s expertom pre

prepravu nebezpečného tovaru.

Akumulátory zasielajte iba vtedy, ak nemajú poškodený obal.

Otvorené kontakty prelepte a akumulátor zabaľte tak, aby sa

v obale nemohol posúvať.

Rešpektujte aj prípadné doplňujúce národné predpisy.

Likvidácia

Ručné elektrické náradie, príslušenstvo a obal treba

dať na recykláciu zodpovedajúcu ochrane životného

prostredia.

Neodhadzujte ručné elektrické náradie ani akumulátory/baté-

rie do komunálneho odpadu!

Použitá drážka

Rozmer a

(mm)

žiadna

0 –2,5

malá

1,5 –4,0

stredný

2,0 –4,5

veľká

3,0 –5,5

OBJ_BUCH-1520-003.book Page 100 Monday, January 14, 2013 12:04 PM

Топ 10 инструкций

100.00

MB QUART DSG 213

99.98

Skil 0790 RA

99.98

Bosch KGN39VW21

99.97

Sony CDX-CA750X RU

99.97

Braun 310 Series 3

99.96

Asus P3-PE5

99.96

Siemens MQ 5 N 298

99.96

YUKON EXTEND LRS-1000

99.96

Bosch GWS 22-230 JH Professional

99.96

Philips Lunettes 3D Active

К рейтингу инструкций и мануалов →

Другие инструкции

Master Lock WA 41 A

Rotel RB-1510

Bosch GKS Professional 55

Bosch GKS Professional 55 GCE
