Bosch LSN 0300 A LSN improved Module 300 mA: Русский 4.998.137.277 Описание изделия LSN 0300 A

Русский 4.998.137.277 Описание изделия LSN 0300 A

25 / 32

ST - FIR / PRM1 / deh

BDL-4998153984 / A4

Описание основных функций

Модуль позволяет подключать кольцевой шлейф LSN с числом элементов LSN

improved

до 254 или 127 классических LSN - элементов при максимальном линейном токе 300 мA.

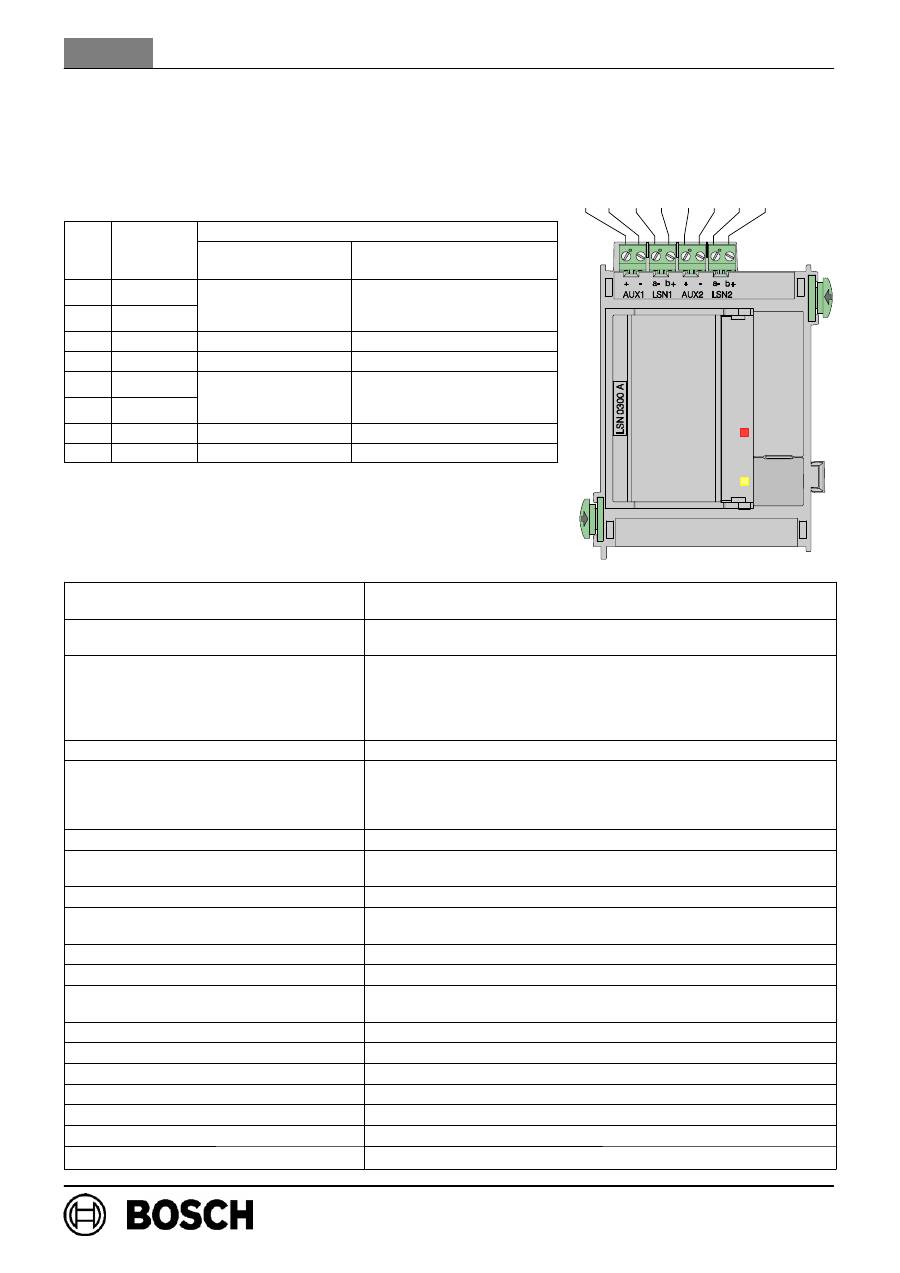

Распределение клемм

Маркиро

Подсоединение

Поз.

Маркиро

вка

Кольцевой шлейф

LSN

Радиальный шлейф LSN

1

AUX1 +

Источник

дополнительного

Источник

дополнительного питания

2

AUX1 -

дополнительного

питания

дополнительного питания

для шлейфа 1

3

LSN a1-

LSN a1- выход

Шлейф 1 LSN a1-

4

LSN b1+

LSN b1+ выход

Шлейф 1 LSN b1+

5

AUX2 +

Источник

дополнительного

Источник

дополнительного питания

6

AUX2 -

дополнительного

питания***

дополнительного питания

для шлейфа 2

7

LSN a2-

LSN a2- вход

Шлейф 2 LSN a2-

8

LSN b2+

LSN b2+ вход

Шлейф 2 LSN b2+

*** Подключать добавочное напряжение на AUX2 можно только

при установке изоляторов (ERT-Technik) в кольцевом шлейфе!

[Подходят, например, элементы YBO-R/SCI]

Технические характеристики

Элементы управления и индикации

2 светодиодных индикатора (1 красный, сигнал тревоги / 1

желтый, неполадки), 1 кнопка (тест светодиодов)

Входное напряжение

+20 В постоянного тока. . . +30 В постоянного тока / +5 В

постоянного тока

±

5 %

Выходное напряжение:

- напряжение покоя LSN

- передающее напряжениеLSN

- Дополнительное питание AUX

30

±

1,0

В пост. тока

30

±

1,0

В пост.тока + 1,6

±

0,15

В пост. тока (диапазон измерения

напряжения)

28

±

1,0

В пост. тока

Максимальное потребление тока

1750 мA при 24 В пост. тока

Номинальное потребление тока:

- Модуль

- LSN

- AUX

39 мA при 24 В пост. тока

1,7 x потребление тока элементов LSN

1,2 x дополнительное питание AUX

Длина линии

макс. 1600 м, в зависимости от конфигурации и типа кабеля

Число элементов LSN

макс. 127 классических LSN-элементов

макс. 254 элементов LSN

improved

Линейный ток LSN

макс. 300 мА, в зависимости от конфигурации и типа кабеля,

Дополнительное питание AUX

(28 В пост. тока)

макс. 500 мA при кольцевом подключении LSN (ERT-Technik)

или 2 x макс. 500 мA при 2 шлейфах

Класс защиты

IP30 / IEC 60529

Стандарты по технике безопасности

IEC 60950 / EN 60950

Устойчивость к электромагнитным

помехам

EN 50130-4

Электромагнитное излучение

EN 61000-6-3

Допустимая рабочая температура

-5

_

C . . . 50

_

C

Допустимая температура при хранении

-20

_

C . . . 60

_

C

Допустимая относительная влажность

макс. 95 % без образования конденсата

Материал корпуса и краска

Пластмасса ABS, (UL94 V-0), полуматовая, антрацит, RAL 7016

Габариты (В x Ш x Г)

прибл. 127 x 96 x 60 мм

Вес

прибл. 225 г

1 2

3 4

5 6 7 8
