Toiminnan kuvaus

Moduulin avulla voidaan asentaa LSN-silmukka, jossa on enintään 254 LSN

improved

- laitetta tai 127 perinteistä LSN - laitetta ja jonka virrankulutus on enintään 300 mA.

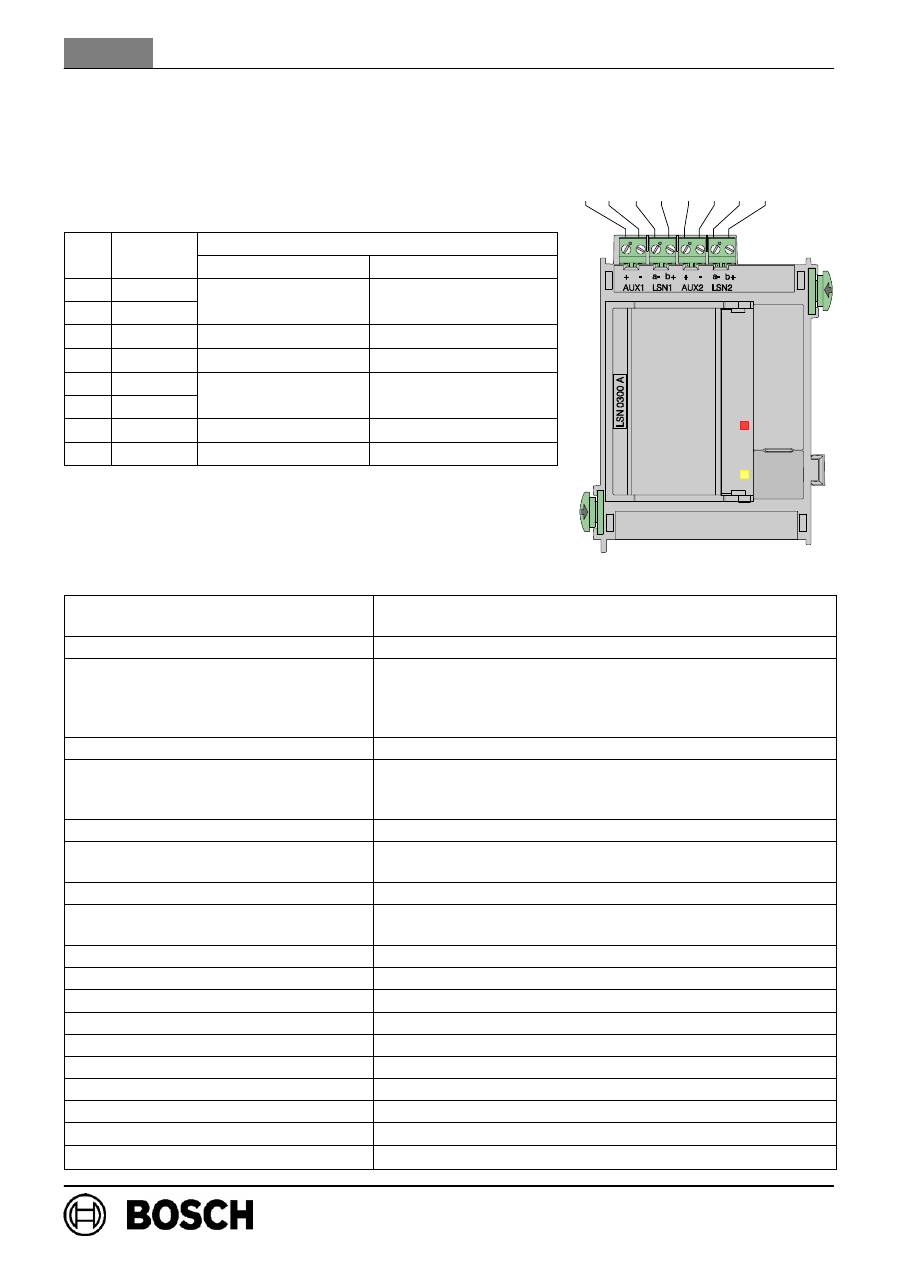

Napojen järjestys

Tun-

Kuvaus

Liitäntä

Tun

nus

Kuvaus

LSN-silmukka

LSN-johto

1

AUX1 +

Lisäjännitteensyöttö

Lisäjännitteensyöttö,

2

AUX1 -

Lisäjännitteensyöttö

Lisäjännitteensyöttö,

johto 1

3

LSN a1-

LSN a1-, lähtevä

Johto 1 LSN a1-

4

LSN b1+

LSN b1+, lähtevä

Johto 1 LSN b1+

5

AUX2 +

Lisäjännitteen-

Lisäjännitteensyöttö,

6

AUX2 -

Lisäjännitteen

syöttö***

Lisäjännitteensyöttö,

johto 2

7

LSN a2-

LSN a2-, tuleva

Johto 2 LSN a2-

8

LSN b2+

LSN b2+, tuleva

Johto 2 LSN b2+

*** Lisäjännitteen saa johtaa takaisin AUX2-napaan vain, kun

oikosulkuerotin

on asennettu silmukkaan

(ERT-tekniikka).

[tähän soveltuvat esimerkiksi YBO-R/SCI-oikosulkuerottimet]

Tekniset tiedot

Ilmaisin- ja näyttöosat 2 merkkivaloa (1 punainen, hälytys / 1 keltainen, häiriö) 1 painike (merkkivalotesti) Tulojännite +20 V DC . . . +30 V DC / +5 V DC ± 5 % Lähtöjännite: - LSN-lepojännite - LSN-lähetysjännite - Lisäsyöttö, AUX 30

±

1,0

V DC 30

±

1,0

V DC + 1,6

±

0,15

V DC (jännitealue) 28

±

1,0

V DC Enimmäisvirrankulutus 1750 mA (24 VDC) Nimell. virrankulutus: - moduuli - LSN - AUX 39 mA (24 VDC) 1,7 x LSN-laitteiden virrankulutus 1,2 x AUX-lisäsyöttö Kaapelin pituus enint. 1600 m, kokoonpanon ja kaapelityypin mukaan LSN-laitteiden määrä enint. 127 perinteistä LSN-laitetta enint. 254 LSN

improved

-laitetta Virrankulutus, LSN enint. 300 mA, kokoonpanon ja kaapelityypin mukaan, Lisäsyöttö, AUX (28 V DC) enint. 500 mA LSN-silmukassa (ERT-tekniikka) tai 2 x enint. 500 mA (2 johtoa) Suojausluokka IP 30 / IEC 60529 Turvallisuusstandardit IEC 60950 / EN 60950 Sähkömagneettinen yhteensopivuus EN 50130-4 Häiriösäteily (EMC) EN 61000-6-3 Sallittu käyttölämpötila -5 _ C . . . 50 _ C Sallittu säilytyslämpötila -20 _ C . . . 60 _ C Sallittu suhteellinen kosteus enint. 95 %, tiivistymätön Kotelon materiaali ja väri ABS-muovi (UL94 V-0), puolimatta antrasiitti, RAL 7016 Mitat (K x L x S) noin 127 x 96 x 60 mm Paino noin 225 g

1 2

3 4

5 6 7 8
