Bosch LSN 0300 A LSN improved Module 300 mA: Dansk 4.998.137.277 Produktbeskrivelse LSN 0300 A

Dansk 4.998.137.277 Produktbeskrivelse LSN 0300 A

8 / 32

ST - FIR / PRM1 / deh

BDL-4998153984 / A4

Funktionsbeskrivelse

Modulet gør det muligt at aktivere en LSN-ring med op til 254 LSN

improved

- elementer eller 127 al- mindelige LSN - elementer med en maksimal linjestrøm på 300 mA.

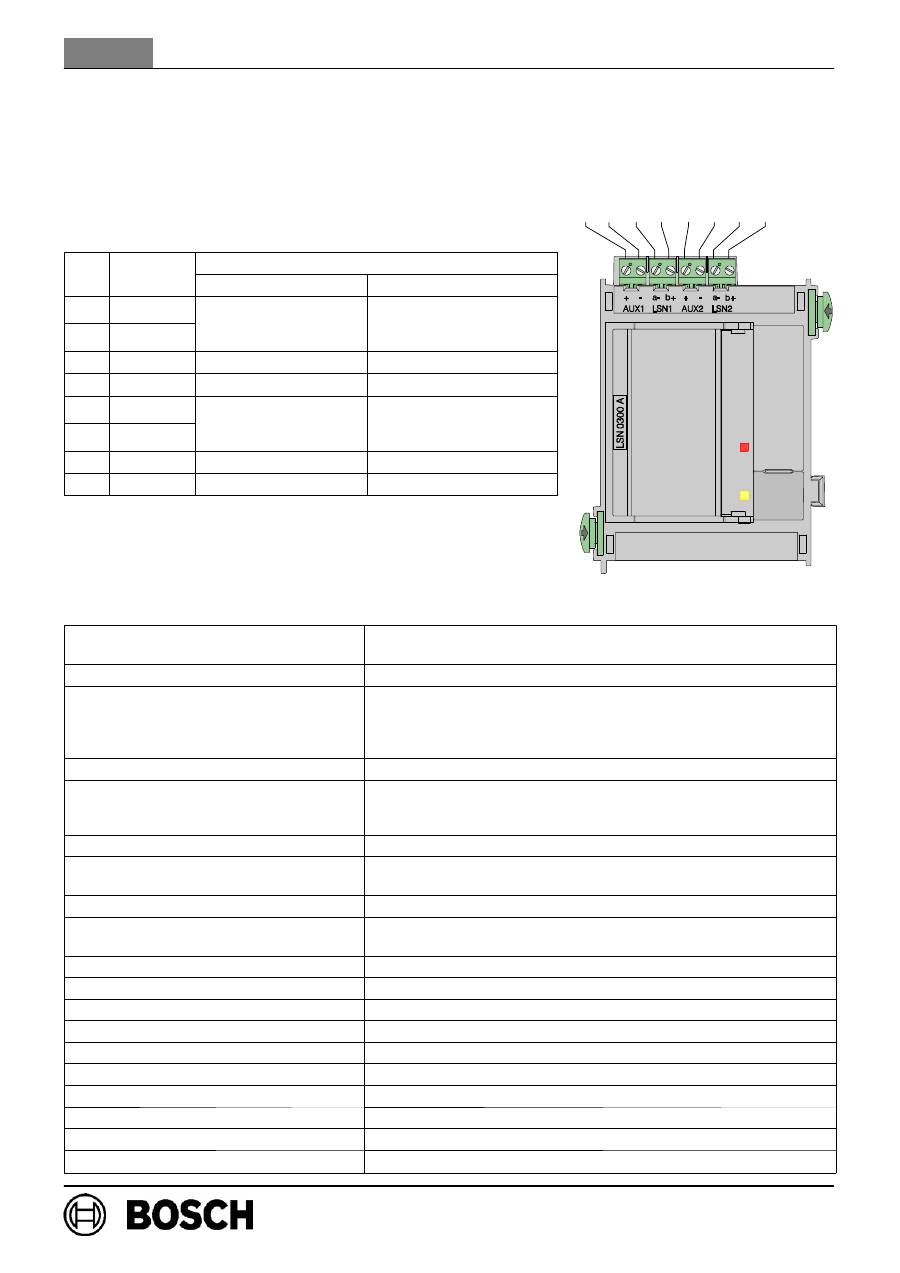

Klemmebelægning

Pos

Mærkning

Tilslutning

Pos. Mærkning

LSN-ring

LSN-stik

1

AUX1 +

Supplerende

Supplerende

spændingsforsy ning

2

AUX1 -

Supplerende

spændingsforsy-ning

spændingsforsy-ning,

stik 1

3

LSN a1-

LSN a1- gående

Grenstub 1 LSN a1-

4

LSN b1+

LSN b1+ gående

Grenstub 1 LSN b1+

5

AUX2 +

Supplerende

spændingsforsy

Supplerende

spændingsforsy ning

6

AUX2 -

spændingsforsy-

ning***

spændingsforsy-ning,

stik 2

7

LSN a2-

LSN a2- kommende

Grenstub 2 LSN a2-

8

LSN b2+

LSN b2+ kommende

Grenstub 2 LSN b2+

*** Kun ved de i ring indsatte separatorer (ERT-teknik) må den

supplerende spændingsforsyning føres tilbage til AUX2!

[egnet er f.eks. YBO-R/SCI-separatorer]

Tekniske data

Betjenings- og indikatorelementer

2 LED’er (1 x rød, alarm / 1 x gul, fejl)

1 tast (LED-test)

Indgangsspænding

+20 V DC . . . +30 V DC / +5 V DC

±

5 %

Udgangsspænding:

- LSN-hvilespændning

- LSN-sendespænding

- Suppleringsforsyning AUX

30

±

1,0

V DC

30

±

1,0

V DC + 1,6

±

0,15

V DC (spændingsslag)

28

±

1,0

V DC

Maks. strømforbrug

1750 mA ved 24 V DC

Nom. strømforbrug:

- modul

- LSN

- AUX

39 mA ved 24 V DC

1,7 x LSN-elementernes strømforbrug

1,2 x suppleringsforsyning AUX

Ledningslængde

maks. 1600 m, afhængigt af konfiguration og kabeltype

Antal LSN-elementer

maks. 127 almindelige LSN-elementer

maks. 254 LSN

improved

elementer

Linjestrøm LSN

maks. 300 mA, afhængigt af konfiguration og kabeltype,

Suppleringsforsyning AUX (28 V DC)

maks. 500 mA ved en LSN-ring (ERT-teknik)

hhv. 2 x maks. 500 mA ved 2 stik

Beskyttelsestype

IP30/IEC 60529

Sikkerhedsstandarderne

IEC 60950 / EN 60950

EMC - elektromagnetisk kompatibilitet

EN 50130-4

EMC - emission

EN 61000-6-3

Tilladt driftstemperatur

-5

_

C. . . 50

_

C

Tilladt opbevaringstemperatur

-20

_

C. . . 60

_

C

Tilladt relativ luftfugtighed

maks. 95 % ikke-kondenserende

Kabinetmateriale og -farve

ABS-kunststof, (UL94 V-0), silkemat koksgrå, RAL 7016

Dimensioner (H x B x D)

ca. 127 x 96 x 60 mm

Vægt

ca. 225 g

1 2

3 4

5 6 7 8
