Toiminnan kuvaus

d Matalajännitteisessä relemoduulissa on kahdeksan kuivaliitoskytkimillä varustettua Form C −releulostuloa ulkoisten kuormien kytkemiseen. Kaikissa ulostuloissa on Normally Open (NO, normaalisti auki)− ja Normally Closed (NC, normaalisti suljettu) −asennot.

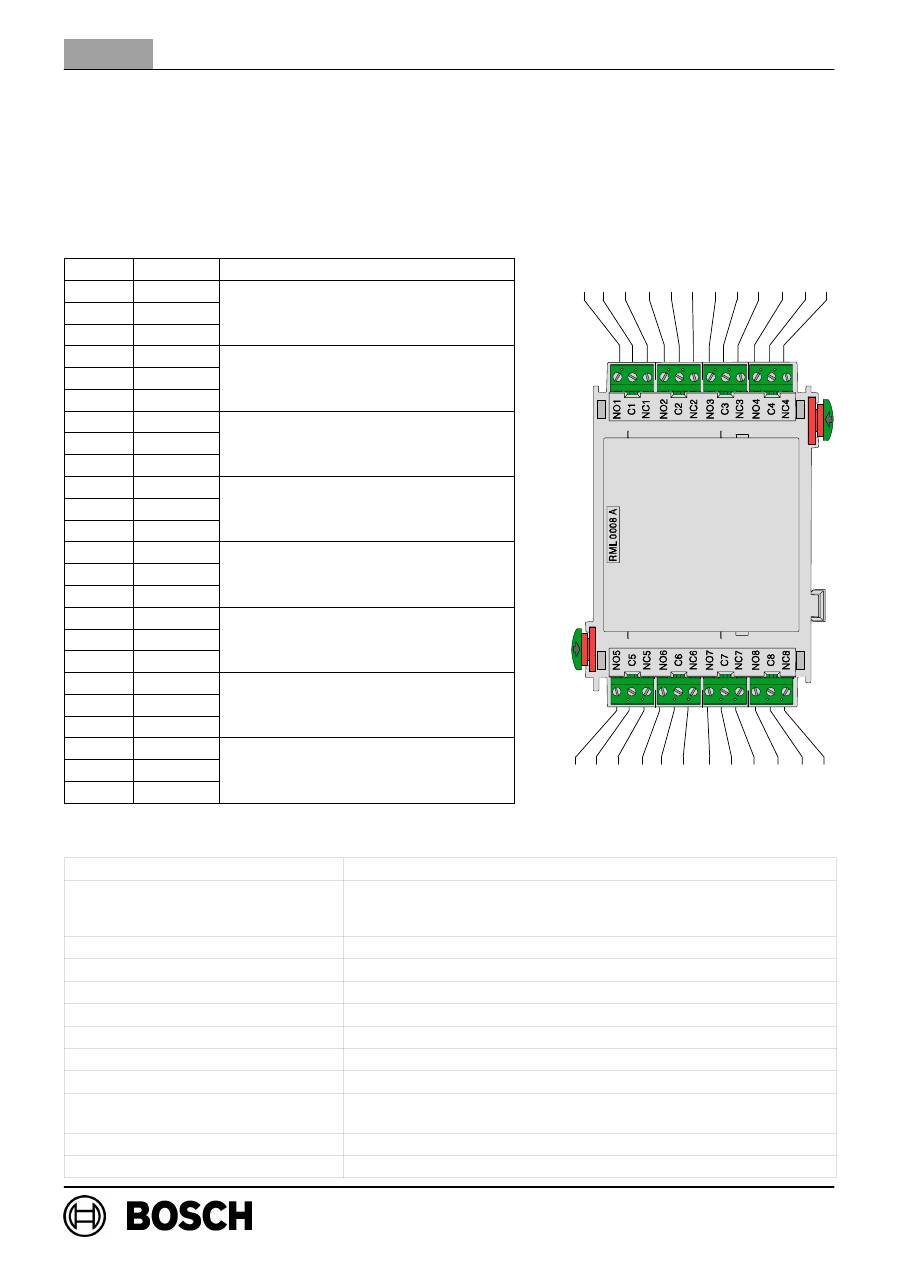

Johdotus

Tunnus

Merkintä

Liitäntä

1

NO1

2

C1

Releulostulo 1

3

NC1

Releulostulo 1

4

NO2

5

C2

Releulostulo 2

6

NC2

Releulostulo 2

7

NO3

8

C3

Releulostulo 3

9

NC3

Releulostulo 3

10

NO4

11

C4

Releulostulo 4

12

NC4

Releulostulo 4

13

NO5

14

C5

Releulostulo 5

15

NC5

Releulostulo 5

16

NO6

17

C6

Releulostulo 6

18

NC6

Releulostulo 6

19

NO7

20

C7

Releulostulo 7

21

NC7

Releulostulo 7

22

NO8

23

C8

Releulostulo 8

24

NC8

Releulostulo 8

Tekniset tiedot

Tulojännite (min. − maks.)

20 V DC − 30 V DC

Enintään enintään

− valmiustila

− kaikki releet käytössä

  3,3 mA

85,8 mA

enintään enimmäisluokitus

30 V DC / 1 A

Turvallisuusluokitus

II, IEC 60950 / EN 60950 mukaisesti

EMI/EMC−suojaus

EN 50081−1 / FCC Part 15

Suojausluokitus

IP 30, IEC 60529 mukaisesti

Käyttölämpötila

−5

_

C. . . 50

_

C     (23

_

F. . . 122

_

F)

Säilytyslämpötila

−20

_

C. . . 60

_

C     (−4

_

F. . . 140

_

F)

Suhteellinen kosteus

enintään 95 %  tiivistymätön

Kotelon materiaali ja väri

ABS−muovi, Polylac PA−766 (UL94 V−0)

puolikiiltävä anthrazit, RAL 7016

Mitat (K x L x S)

noin 127 x 96 x 60 mm

Paino

noin 150 g

1 2 3 4 5 6 7 8 9 10 11 12

13 14 15 16 17 18 19 20 21 22 23 24
