Bosch GTA 60 W Professional: Montering

44

 | Dansk

1 609 929 S18 | (29/1/09)

Bosch Power Tools

Illustrerede komponenter

Nummereringen af de illustrerede komponenter

refererer til illustrationen af arbejdsbordet på il-

lustrationssiderne.

1

Monteringsplade

2

Lås til hjulene

8

3

Håndgreb

4

Spærrebolt

5

Højdejusterbar fod

6

Øverste ramme med lås

2

7

Nederste ramme

8

Hjul

9

Forbindelsesstræber

10

Fodstøtte

11

Fastgørelsessæt

12

Vingemøtrik

*Tilbehør, som er illustreret og beskrevet i betje-

ningsvejledningen, er ikke indeholdt i leveringen. Det

fuldstændige tilbehør findes i vores tilbehørspro-

gram.

Tekniske data

Montering

Leveringsomfang

Læs afsnittet Leveringsomfang i

starten af betjeningsvejledningen.

Kontrollér, at alle dele, der nævnes i det følgen-

de, følger med leveringen, før arbejdsbordet

monteres:

Ekstra værktøj, der er brug for:

– Krydsskruetrækker

– Gaffelnøgle  (10 mm, 8 mm, 6 mm)

Arbejdsbord

GTA 60 W

Professional

Typenummer

3 601 M12 000

Højde arbejdsbord

mm

622

Max. bæreevne

(el-værktøj + emne)

kg

180

Vægt svarer til

EPTA-Procedure

01/2003

kg

35

Nr. Betegnelse

Antal

1

Monteringsplade

1

6

Øverste ramme med lås

2

1

7

Nederste ramme

1

8

Hjul med forbindelsesstræber

9

2

10

Fodstøtte

1

11

Fastgørelsessæt

Bestående af:

– Sekskantskrue

M10 x 100

M10 x 50

M6 x 110

M6 x 75

M6 x 40

– Krydskærvskrue

M8 x 50

– Spændeskive

M10

M10 (klemmeskive)

M6

– Sikringsmøtrik

M10

M8

M6

6

2

4

4

4

6

18

2

8

6

6

4

OBJ_BUCH-857-003.book  Page 44  Thursday, January 29, 2009  10:22 AM

 Dansk |

45

Bosch Power Tools

1 609 929 S18 | (29/1/09)

Mobilt understativ monteres

– Tag alle medleverede dele forsigtigt ud af

emballagen.

– Fjern alt emballagemateriale.

– Gennemfør monteringen iht. Fig. A–E. Følg i

denne forbindelse efterfølgende henvisnin-

ger.

Kommentar til Fig. A:

– Skru den øverste ramme

6

 fast til den neder-

ste ramme

7

.

Kommentar til Fig. B:

– Skru det højre og venstre hjul

8

 fast med den

øverste ramme

6

.

Sørg for, at forbindelsesstræberne

9

 peger udad

og hjulenes dæk hen imod den nederste ramme

7

.

Bemærk:

Spænd ikke møtrikkerne alt for meget.

De fastskruede dele skal kunne bevæge sig frit.

Kommentar til Fig. C:

– Skru fodstøtten

10

 fast med de to hjul

8

.

Kommentar til Fig. D:

– Skru monteringspladen

1

 fast på de to sider

med den øverste ramme

6

.

Bemærk:

Spænd ikke møtrikkerne alt for meget.

De fastskruede dele skal kunne bevæge sig frit.

Kommentar til Fig. E:

– Skru den højre og venstre forbindelsesstræ-

ber

9

 fast med monteringspladen

1

.

Bemærk:

Spænd ikke møtrikkerne alt for meget.

De fastskruede dele skal kunne bevæge sig frit.

Arbejdsbord forberedes

Arbejdsbord opstilles (se Fig. F)

Skyd understativet ud af hinanden, før el-værk-

tøjet fastgøres.

– Træk til aflastning af spærreboltene

4

 ar-

bejdsbordet let opad med håndgrebet

3

.

– Åbn  låsen

2

.

Dermed trækkes spærreboltene, der fastlå-

ser hjulene, tilbage.

– Stil en fod på fodstøtten

10

 og tryk med beg-

ge hænder håndgrebet

3

 nedad, til spærre-

boltene falder i hak igen.

– Luk  låsen

2

.

De højdejusterbare fødder

5

 hjælper med at ju-

stere arbejdsbordet.

– Løsne vingemøtrikkerne

12

 og skru fødderne

ind eller ud, til arbejdsbordet er indstillet li-

ge.

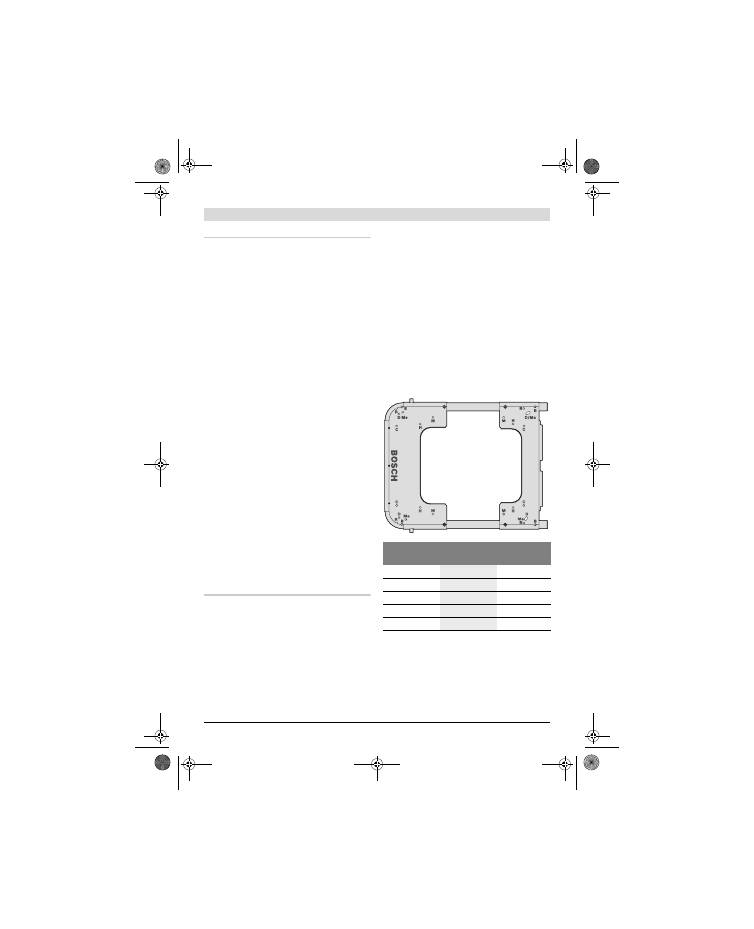

El-værktøj fastgøres på monteringspladen

(se Fig. G)

Monteringspladen

1

 kan anvendes til mange for-

skellige formål. Arbejdsbordets forskellige mon-

teringsboringer gør det muligt at montere både

Bosch-el-værktøj og konkurrerende produkter.

– Positionér el-værktøjet på de passende mon-

teringsboringer.

– Skru monteringsplade og el-værktøj fast med

de passende skruer, spændeskiver og mø-

trikker.
