 | Svenska

1 609 929 S18 | (29/1/09)

Bosch Power Tools

Illustrerade komponenter

Numreringen av komponenterna hänvisar till il-

lustration av arbetsbordet på grafiksidan.

1

Monteringsplatta

2

Låsning av hjulen

8

3

Handtag

4

Spärrbult

5

I höjdled justerbar fot

6

Övre ram med spärr

2

7

Undre ram

8

Hjul

9

Förbindelsesträva

10

Fotstöd

11

Fästelement

12

Vingmutter

*I bruksanvisningen avbildat och beskrivet tillbehör

ingår inte i standardleveransen. I vårt tillbehörspro-

gram beskrivs allt tillbehör som finns.

Tekniska data

Montage

Leveransen omfattar

Beakta beskrivningen av leve-

ransomfånget i början av bruksan-

visningen.

Kontrollera innan arbetsbordet monteras att alla

nedan angivna delar medlevererats:

Följande verktyg behövs i tillägg:

– Krysskruvmejsel

– Fast skruvnyckel  (10 mm, 8 mm, 6 mm)

Arbetsbord

GTA 60 W

Professional

Produktnummer

3 601 M12 000

Arbetsbordets höjd

mm

622

max. bärförmåga

(elverktyg + arbets-

stycke)

kg

180

Vikt enligt

EPTA-Procedure

01/2003

kg

35

Nr

Beteckning

Antal

1

Monteringsplatta

1

6

Övre ram med spärr

2

1

7

Undre ram

1

8

Hjul med förbindelsesträva

9

2

10

Fotstöd

1

11

Monteringsset

bestående av:

– Sexkantskruv

M10 x 100

M10 x 50

M6 x 110

M6 x 75

M6 x 40

– Krysspårsskruv

M8 x 50

– Underläggsbricka

M10

M10 (klämbricka)

M6

– Motmutter

M10

M8

M6

6

2

4

4

4

6

18

2

8

6

6

4

OBJ_BUCH-857-003.book  Page 48  Thursday, January 29, 2009  10:22 AM

 Svenska |

49

Bosch Power Tools

1 609 929 S18 | (29/1/09)

Montering av bordsställ med hjul

– Ta försiktigt ut alla medlevererade delar ur

förpackningen.

– Ta bort all förpackning.

– Vid montering följ bilderna A–E. Beakta an-

visningarna nedan.

Bild A:

– Skruva ihop den övre ramen

6

 med den undre

ramen

7

.

Bild B:

– Skruva ihop vänster och höger hjul

8

 med

den övre ramen

6

.

Kontrollera att förbindelsesträvorna

9

 är riktade

utåt och hjulens däck mot undre ramen

7

.

Anvisning:

Dra inte åt muttrarna för hårt. De

skruvmonterade delarna måste kunna röras fritt.

Bild C:

– Skruva  ihop  fotstöden

10

 med båda hjulen

8

.

Bild D:

– Skruva ihop monteringsplattan

1

 på båda si-

dorna med övre ramen

6

.

Anvisning:

Dra inte åt muttrarna för hårt. De

skruvmonterade delarna måste kunna röras fritt.

Bild E:

– Skruva ihop vänstra och högra förbindelse-

strävan

9

 med monteringsplattan

1

.

Anvisning:

Dra inte åt muttrarna för hårt. De

skruvmonterade delarna måste kunna röras fritt.

Förberedelse av arbetsbordet

Ställ upp arbetsbordet (se bild F)

Innan elverktyget fästs, måste bordsstället skju-

tas isär.

– För att avlasta spärrbultarna

4

 dra lätt upp

arbetsbordet med handtaget

3

.

– Lås upp spärren

2

.

Spärrbultarna som låser hjulen dras nu tillbaka.

– Ställ ena foten på fotstödet

10

 och tryck med

båda händerna ned handtaget

3

 tills spärr-

bultarna åter snäpper fast.

– Stäng av spärren

2

.

Med de i höjdled justerbara fotstöden

5

 kan ar-

betsbordet riktas upp.

– Lossa vingmuttrarna

12

 och skruva stöden in

eller ut tills arbetsbordet står plant.

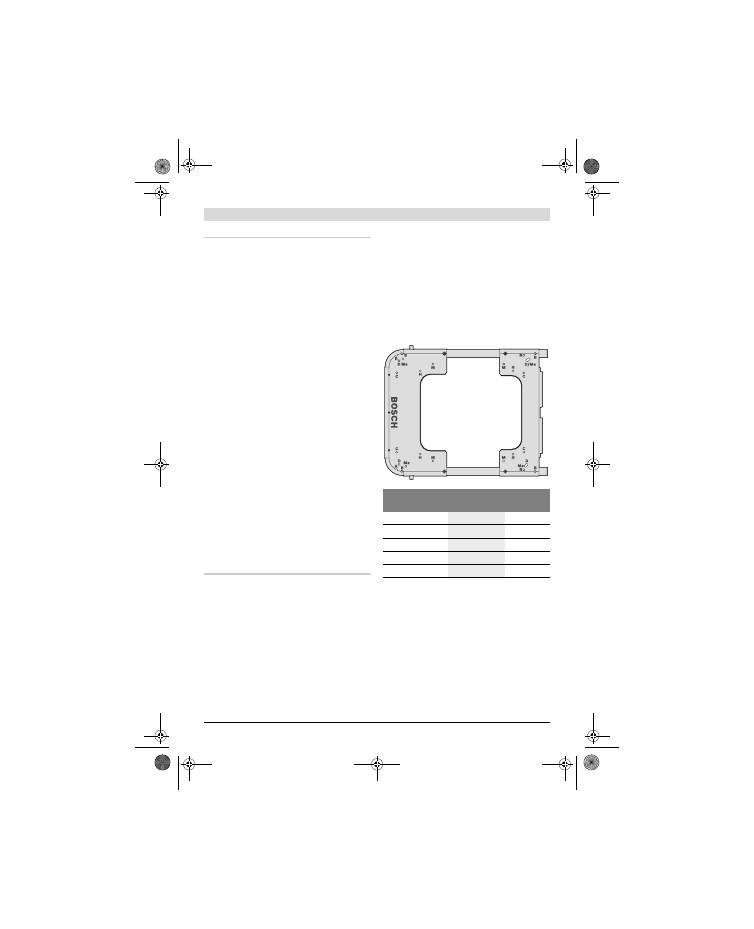

Så här fäst elverktyget på monteringsplattan

(se bild G)

Monteringsplattan

1

 kan användas universellt.

Tack vare olika monteringshål kan på arbetsbor-

det både Bosch-elverktyg och konkurrentpro-

dukter fästas.

– Placera elverktyget på lämpliga monterings-

hål.

– Skruva fast monteringsplattan och elverkty-

get med lämpliga skruvar, underläggsbrickor

och muttrar.

Tillverkare

Modell

Monte-

ringshål

Bosch

GTS 10

B

DeWALT

DW744XP

D

Metabo

TS 250

Me

Makita

2703

M

Hitachi

C 10 R A 2

H
