Illustrerte komponenter

Nummereringen av de illustrerte komponentene

gjelder for bildet av arbeidsbenken på illustra-

sjonssidene.

1

Montasjeplate

2

Lås for hjulene

8

3

Håndtak

4

Sperrebolt

5

Høydejusterbar fot

6

Øvre ramme med lås

2

7

Nedre ramme

8

Hjul

9

Forbindelsesbjelke

10

Fotstøtte

11

Festesett

12

Vingemutter

*Illustrert eller beskrevet tilbehør inngår ikke i stan-

dard-leveransen. Det komplette tilbehøret finner du i

vårt tilbehørsprogram.

Tekniske data

Montering

Leveranseomfang

Se også beskrivelsen av leveranse-

omfanget på begynnelsen av drifts-

instruksen.

Kontroller før montering av arbeidsbenken om

alle nedenstående oppførte deler er medlevert:

Nødvendig verktøy i tillegg til det som inngår i

leveransen:

– Stjerneskrutrekker

– Fastnøkkel    (10 mm,  8 mm,  6 mm)

Arbeidsbenk

GTA 60 W

Professional

Produktnummer

3 601 M12 000

Høyde arbeidsbenk

mm

622

Maks. bæreevne (el-

verktøy + arbeidsstykke)

kg

180

Vekt tilsvarende

EPTA-Procedure

01/2003

kg

35

Nr. Betegnelse

Antall

1

Montasjeplate

1

6

Øvre ramme med lås

2

1

7

Nedre ramme

1

8

Hjul med forbindelsesbjelke

9

2

10

Fotstøtte

1

11

Festesett

består av:

– Sekskantskrue

M10 x 100

M10 x 50

M6 x 110

M6 x 75

M6 x 40

– Stjerneskrue

M8 x 50

– Underlagsskive

M10

M10 (klemskive)

M6

– Sikringsmutter

M10

M8

M6

6

2

4

4

4

6

18

2

8

6

6

4

OBJ_BUCH-857-003.book  Page 52  Thursday, January 29, 2009  10:22 AM

 Norsk |

53

Bosch Power Tools

1 609 929 S18 | (29/1/09)

Montering av kjørbart understell

– Ta alle medleverte deler forsiktig ut av embal-

lasjen.

– Fjern forpakningsmateriellet.

– Til montering følger du bildene A–E. Ta hen-

syn til følgende informasjoner.

Om bilde A:

– Skru den øvre rammen

6

 sammen med den

nedre rammen

7

.

Om bilde B:

– Skru venstre og høyre hjul

8

 sammen med

den øvre rammen

6

.

Pass på at forbindelsesbjelkene

9

 peker utover

og dekkene på hjulene peker i retning av nedre

ramme

7

.

Merk:

Ikke trekk mutrene for fast. De sammen-

skrudde delene må kunne bevege seg fritt.

Om bilde C:

– Skru fotstøtten

10

 sammen med de to hjule-

ne

8

.

Om bilde D:

– Skru montasjeplaten

1

 sammen med den øv-

re rammen

6

 på begge sider.

Merk:

Ikke trekk mutrene for fast. De sammen-

skrudde delene må kunne bevege seg fritt.

Om bilde E:

– Skru venstre og høyre forbindelsesbjelke

9

sammen med montasjeplaten

1

.

Merk:

Ikke trekk mutrene for fast. De sammen-

skrudde delene må kunne bevege seg fritt.

Forberedelse av arbeidsbenken

Oppstilling av arbeidsbenken

 (se bilde F)

Før du fester el-verktøyet må du skyve under-

stellet fra hverandre.

– Til avlastning av sperreboltene

4

 trekker du

arbeidsbordet litt oppover med håndtaket

3

.

– Lås  opp  låsen

2

.

Slik trekkes sperreboltene som låser hjulene

tilbake.

– Sett en fot på fotstøtten

10

 og trykk håndta-

ket

3

 ned med begge hender til sperrebolte-

ne kan smekke i lås igjen.

– Lukk låsen

2

.

De høydejusterbare føttene

5

 gjør det lettere å

rette opp arbeidsbenken.

– Løsne vingemutrene

12

 og skru føttene så

lenge inn eller ut til arbeidsbenken står plant.

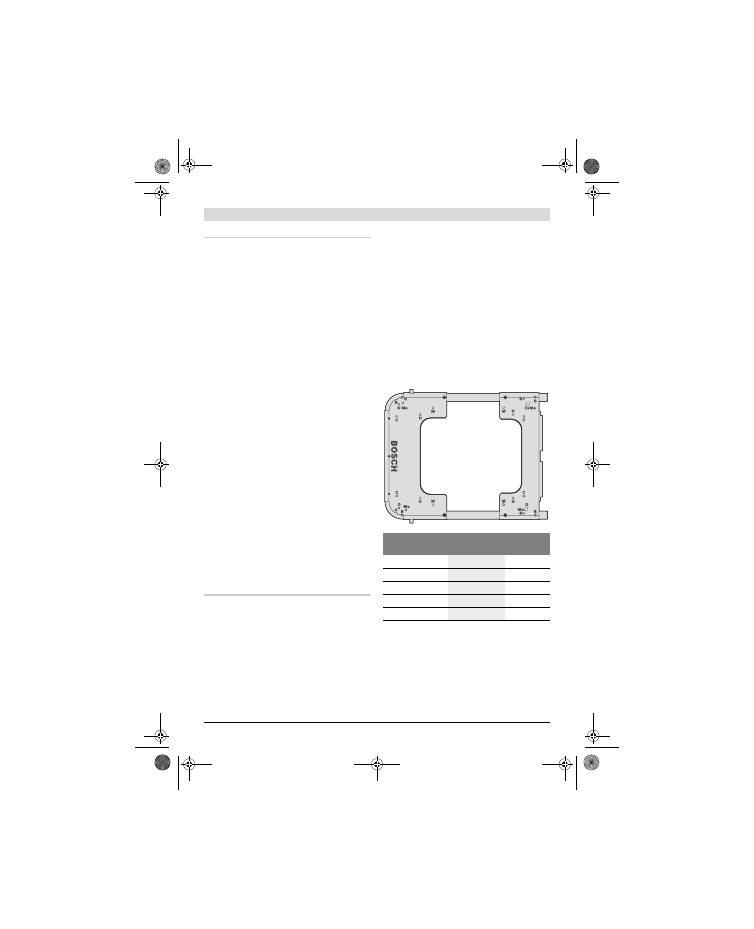

Festing av el-verktøyet på montasjeplaten

(se bilde G)

Montasjeplaten

1

 kan brukes universelt. Med de

forskjellige montasjeboringene kan arbeidsben-

ken både brukes for Bosch-el-verktøy og produk-

ter fra andre produsenter.

– Plasser el-verktøyet på de passende monta-

sjeboringene.

– Skru montasjeplaten og el-verktøyet sammen

med de passende skruene, underlagsskivene

og mutrene.

Produsent

Modell

Montasje-

boring

Bosch

GTS 10

B

DeWALT

DW744XP

D

Metabo

TS 250

Me

Makita

2703

M

Hitachi

C 10 R A 2

H
