Bosch GTA 60 W Professional: Montáž

Česky

 |

75

Bosch Power Tools

1 609 929 S18 | (29/1/09)

Zobrazené komponenty

Číslování zobrazených komponentů se vztahuje

na zobrazení pracovního stolu na grafických

stranách.

1

Montážní deska

2

Zajištění kol

8

3

Rukojeť

4

Uzavírací čep

5

Výškově nastavitelná patka

6

Vrchní rám se zajištěním

2

7

Spodní rám

8

Kolo

9

Spojovací vzpěra

10

Patková vzpěra

11

Upevňovací sada

12

Křídlová matice

*Zobrazené nebo popsané příslušenství nepatří k

standardnímu obsahu dodávky. Kompletní příslušen-

ství naleznete v našem programu příslušenství.

Technická data

Montáž

Obsah dodávky

Všimněte si k tomu zobrazení

obsahu dodávky na začátku

návodu k obsluze.

Před montáží pracovního stolu zkontrolujte, zda

byly všechny dole uvedené díly dodány:

Navíc k obsahu dodávky potřebné nástroje:

–

Křížový šroubovák

–

Stranový klíč  (10 mm, 8 mm, 6 mm)

Pracovní stůl

GTA 60 W

Professional

Číslo stroje

3 601 M12 000

Výška pracovního stolu

mm

622

Max. nosnost

(elektronářadí +

obrobek)

kg

180

Hmotnost podle

EPTA-Procedure

01/2003

kg

35

Čís.

Označení

Počet

1

Montážní deska

1

6

Vrchní rám se zajištěním

2

1

7

Spodní rám

1

8

Kolo se spojovací vzpěrou

9

2

10

Patková vzpěra

1

11

Upevňovací sada

sestává z:

–

Šroub se šestihrannou hlavou

M10 x 100

M10 x 50

M6 x 110

M6 x 75

M6 x 40

–

Šroub s křížovou drážkou

M8 x 50

–

Podložka

M10

M10 (svěrná podložka)

M6

–

Pojistná matice

M10

M8

M6

6

2

4

4

4

6

18

2

8

6

6

4

OBJ_BUCH-857-003.book  Page 75  Thursday, January 29, 2009  10:22 AM

76

 |

Česky

1 609 929 S18 | (29/1/09)

Bosch Power Tools

Montáž pojízdného podstavce

–

Vyjměte všechny dodané díly opatrně z jejich

obalu.

–

Odstraňte veškerý obalový materiál.

–

Pro smontování sledujte obrázky A

–

E. Dbejte

přitom následujících upozornění.

K obrázku A:

–

Sešroubujte vrchní rám

6

 se spodním rámem

7

.

K obrázku B:

–

Sešroubujte vždy levé a pravé kolo

8

 s

vrchním rámem

6

.

Dbejte přitom na to, aby spojovací vzpěry

9

ukazovaly ven a pneumatiky kol do směru ke

spodnímu rámu

7

.

Upozornění:

Matice neutahujte příliš pevně.

Sešroubované díly se musejí nechat volně

pohybovat.

K obrázku C:

–

Sešroubujte patkovou vzpěru

10

 s oběma

koly

8

.

K obrázku D:

–

Sešroubujte montážní desku

1

 na obou

stranách s vrchním rámem

6

.

Upozornění:

Matice neutahujte příliš pevně.

Sešroubované díly se musejí nechat volně

pohybovat.

K obrázku E:

–

Sešroubujte vždy levou a pravou spojovací

vzpěru

9

 s montážní deskou

1

.

Upozornění:

Matice neutahujte příliš pevně.

Sešroubované díly se musejí nechat volně

pohybovat.

Příprava pracovního stolu

Sestavení pracovního stolu  (viz obr. F)

Před upevněním elektronářadí musíte

podstavec rozložit.

–

Pro odlehčení uzavíracích čepů

4

povytáhněte pracovní stůl za rukojeť

3

 lehce

nahoru.

–

Otevřete zajištění

2

.

Tím se uzavírací čepy, jež aretují kola,

zasunou.

–

Dejte nohu na patkovou vzpěru

10

 a tiskněte

oběma rukama rukojeť

3

 tak dlouho dolů, až

uzavírací čepy opět zaskočí.

–

Uzavřete zajištění

2

.

Výškově nastavitelné patky

5

 Vám přitom

pomohou pracovní stůl vyrovnat.

–

Povolte křídlové matice

12

 a patky tak dlouho

šroubujte dovnitř nebo ven, až je pracovní

stůl vyrovnaný do roviny.

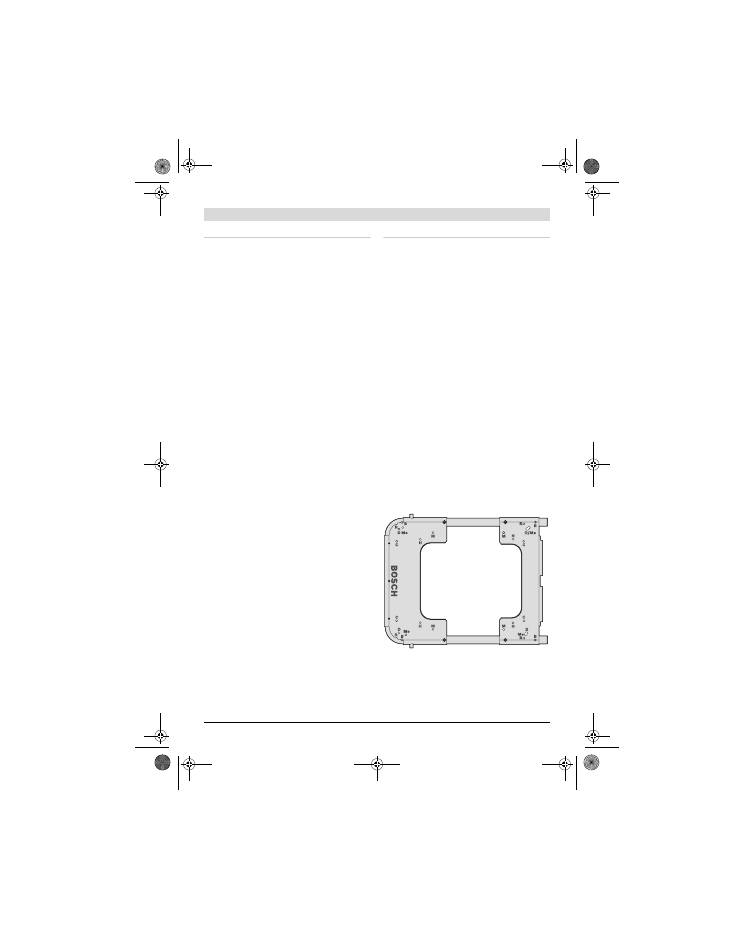

Upevnění elektronářadí na montážní desce

(viz obrázek G)

Montážní deska

1

 je univerzálně použitelná. Díky

rozličným montážním otvorům lze na pracovní

stůl upnout jak elektronářadí Bosch, tak i

konkurenční výrobky.
