56

 | Suomi

1 609 929 S18 | (29/1/09)

Bosch Power Tools

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiik-

kasivuissa olevaan työpenkin kuvaan.

1

Asennuslevy

2

Pyörien lukitus

8

3

Kahva

4

Lukitustappi

5

Korkeudessa säädettävä jalka

6

Yläkehikko lukituksineen

2

7

Alakehikko

8

Pyörä

9

Liitostuki

10

Jalkatuet

11

Kiinnityssarja

12

Siipimutteri

*Kuvassa tai selostuksessa esiintyvä lisätarvike ei

kuulu vakiotoimitukseen. Löydät täydellisen tarvike-

luettelon tarvikeohjelmastamme.

Tekniset tiedot

Asennus

Toimitukseen kuuluu

Katso kuvaa toimitukseen kuuluvis-

ta osista, käyttöohjeen alussa.

Tarkista ennen työpenkin kokoamista, että kaik-

ki alla luetellut osat löytyvät:

Työkalut, jotka tarvitaan toimitukseen kuuluvi-

en lisäksi:

– Ristiuraruuvitaltta

– Kiintoavain    (10 mm,  8 mm,  6 mm)

Työpenkki

GTA 60 W

Professional

Tuotenumero

3 601 M12 000

Työpenkin korkeus

mm

622

maks. kantokyky

(sähkötyökalu + työkap-

pale)

kg

180

Paino vastaa

EPTA-Procedure

01/2003

kg

35

Nro: Merkintä

Luku-

määrä

1

Asennuslevy

1

6

Yläkehikko lukituksineen

2

1

7

Alakehikko

1

8

Liitostuella

9

 varustettu pyörä

2

10

Jalkatuet

1

11

Kiinnityssarja

johon kuuluu:

– Kuusiokantaruuvi

M10 x 100

M10 x 50

M6 x 110

M6 x 75

M6 x 40

– Ristikantaruuvi

M8 x 50

– Aluslaatta

M10

M10 (kiinnityslaatta)

M6

– Lukkomutteri

M10

M8

M6

6

2

4

4

4

6

18

2

8

6

6

4

OBJ_BUCH-857-003.book  Page 56  Thursday, January 29, 2009  10:22 AM

background image

 Suomi |

57

Bosch Power Tools

1 609 929 S18 | (29/1/09)

Siirrettävän telineen asennus

– Poista varovasti kaikki toimitukseen kuuluvat

osat pakkauksistaan.

– Poista kaikki pakkausmateriaali.

– Noudata asennettaessa kuvia A–E. Ota huo-

mioon seuraavat ohjeet.

kuvaan A:

– Ruuvaa kiinni yläkehys

6

 alakehykseen

7

.

kuvaan B:

– Ruuvaa kiinni vasen ja oikea pyörä

8

 yläkehyk-

seen

6

.

Varmista, että liitostuet

9

 osoittavat ulospäin ja

että pyörien renkaat osoittavat alakehystä

7

kohti.

Huomio:

Älä kiristä muttereita liikaa. Kiinni ruu-

vattujen osien täytyy pystyä liikkumaan vapaasti.

kuvaan C:

– Ruuvaa kiinni jalkatuet

10

 kumpaankin pyö-

rään

8

.

kuvaan D:

– Ruuvaa kiinni asennuslevy

1

 yläkehykseen

6

kummaltakin puolelta.

Huomio:

Älä kiristä muttereita liikaa. Kiinni ruu-

vattujen osien täytyy pystyä liikkumaan vapaasti.

kuvaan E:

– Ruuvaa kiinni vasen ja oikea liitostuki

9

 asen-

nuslevyyn

1

.

Huomio:

Älä kiristä muttereita liikaa. Kiinni ruu-

vattujen osien täytyy pystyä liikkumaan vapaasti.

Työpenkin esivalmistelu

Työpenkin pystytys (katso kuva F)

Ennen sähkötyökalun kiinnitystä tulee teline

työntää auki.

– Vedä kevyesti työpenkkiä kahvasta

3

 ylöspäin,

lukkopulttien

4

 kuorman keventämiseksi.

– Avaa lukitus

2

.

Tällöin pyöriä lukitsevat lukkopultit vedetään

taaksepäin.

– Aseta toinen jalka jalkatuelle

10

 ja paina kah-

vaa

3

 kummallakin kädellä niin pitkälle, että

lukkopultit taas lukkiutuvat.

– Sulje  lukitus

2

.

Korkeussuunnassa säädettävät jalat

5

 auttavat

työpenkin suoristamisessa.

– Avaa siipimutterit

12

 ja kierrä jalkaa niin pal-

jon ulos tai sisään, että työpenkki on suoras-

sa.

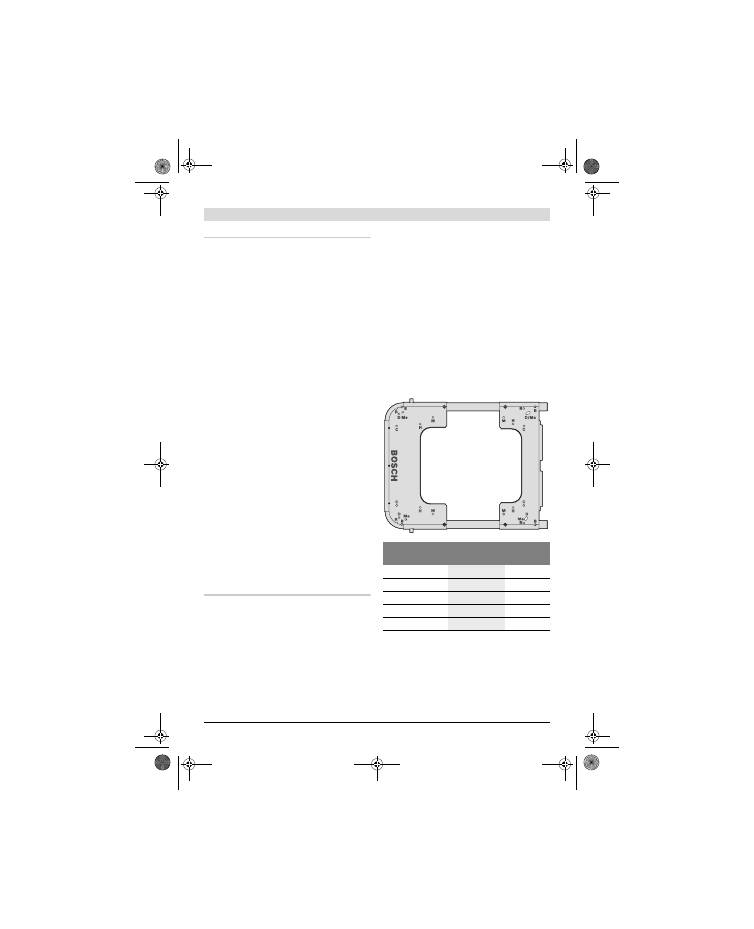

Sähkötyökalun kiinnitys asennuslevyyn

(katso kuva G)

Asennuslevy

1

 on tarkoitettu yleiskäyttöön. Eri-

laisten asennusreikien ansiosta työpenkkiin voi-

daan kiinnitttää sekä Bosch-sähkötyökaluja että

myös kilpailijoiden tuotteita.

– Aseta sähkötyökalu sopiviin asennusreikiin.

– Ruuvaa kiinni asennuslevy ja sähkötyökalu

käyttäen sopivia ruuveja, aluslaattoja ja mut-

tereita.

Valmistaja

Malli

Asennus-

reikä

Bosch

GTS 10

B

DeWALT

DW744XP

D

Metabo

TS 250

Me

Makita

2703

M

Hitachi

C 10 R A 2

H

OBJ_BUCH-857-003.book  Page 57  Thursday, January 29, 2009  10:22 AM
