Bosch GTA 60 W Professional: Montaža

118

 |

Hrvatski

1 609 929 S18 | (29/1/09)

Bosch Power Tools

Prikazani dijelovi uređaja

Numeracija prikazanih dijelova odnosi se na

prikaz radnog stola na stranicama sa slikama.

1

Montažna ploča

2

Blokada za kotače

8

3

Ručka

4

Zaporni svornjak

5

Visinski podesivo stopalo

6

Gornji okvir sa blokadom

2

7

Donji okvir

8

Kotač

9

Spojna potpora

10

Podupirači stopala

11

Set za pričvršćenje

12

Leptirasta matica

*Prikazan ili opisan pribor ne pripada standardnom

opsegu isporuke. Potpuni pribor možete naći u našem

programu pribora.

Tehnički podaci

Montaža

Opseg isporuke

Kod toga se pridržavajte prikaza

opsega isporuke na početku uputa

za uporabu.

Prije montaže radnog stola provjerite da li su

isporučeni svi dolje navedeni dijelovi:

Potreban alat dodatno uz opseg isporuke:

–

Križni odvijač

–

Viljuškasti ključ  (10 mm, 8 mm, 6 mm)

Radni stol

GTA 60 W

Professional

Kataloški br.

3 601 M12 000

Visina radnog stola

mm

622

Max. nosivost

(električni alat +

izradak)

kg

180

Težina odgovara

EPTA-Procedure

01/2003

kg

35

Br.

Oznaka

Kom.

1

Montažna ploča

1

6

Gornji okvir sa blokadom

2

1

7

Donji okvir

1

8

Kotač sa spojnom potporom

9

2

10

Podupirači stopala

1

11

Set za pričvršćenje

čine:

–

Šesterokutni vijak

M10 x 100

M10 x 50

M6 x 110

M6 x 75

M6 x 40

–

Križni vijak

M8 x 50

–

Podložna pločica

M10

M10 (stezna pločica)

M6

–

Sigurnosna matica

M10

M8

M6

6

2

4

4

4

6

18

2

8

6

6

4

OBJ_BUCH-857-003.book  Page 118  Thursday, January 29, 2009  10:22 AM

Hrvatski

 |

119

Bosch Power Tools

1 609 929 S18 | (29/1/09)

Montaža voznog postolja

–

Sve isporučene dijelove pažljivo izvadite iz

njihove ambalaže.

–

Uklonite sav ambalažni materijal.

–

Kod montaže se pridržavajte slika A

–

E. Kod

toga se pridržavajte slijedećih napomena.

uz sliku A:

–

Vijčano spojite gornji okvir

6

 sa donjim

okvirom

7

.

uz sliku B:

–

Vijčano spojite lijevi i desni kotač

8

 sa

gornjim okvirom

6

.

Kod toga pazite da spojne potpore

9

 budu

okrenute prema van, a da gume kotača gledaju u

smjeru prema donjem okviru

7

.

Napomena:

Matice ne stežite prejako. Navojno

stegnuti dijelovi mogli bi se osloboditi.

uz sliku C:

–

Vijčano spojite podupirače stopala

10

 sa oba

kotača

8

.

uz sliku D:

–

Vijčano spojite montažnu ploču

1

 na obje

strane, sa gornjim okvirom

6

.

Napomena:

Matice ne stežite prejako. Navojno

stegnuti dijelovi mogli bi se osloboditi.

uz sliku E:

–

Vijčano spojite lijevu i desnu spojnu potporu

9

 sa montažnom pločom

1

.

Napomena:

Matice ne stežite prejako. Navojno

stegnuti dijelovi mogli bi se osloboditi.

Priprema radnog stola

Postavljanje radnog stola

 (vidjeti sliku F)

Prije pričvršćenja električnog alata, postolje

morate razmaknuti.

–

Za rasterećenje zapornog svornjaka

4

 radni

stol malo za ručku

3

 povući prema gore.

–

Otvorite blokadu

2

.

Na taj će se način zaporni svornjaci koji

fiksiraju kotače povući prema natrag.

–

Stavite jedno stopalo na podupirače stopala

10

 i pritisnite sa obje ruke ručku

3

, sve dok

ponovno ne uskoči prema dolje do zapornog

svornjaka.

–

Zatvorite blokadu

2

.

Visinski podesiva stopala

5

 pomoći će vam da

izravnate radni stol.

–

Otpustite leptiraste matice

12

 i uvijte ili

odvijte stopala toliko da se radni stol izravna

da bude ravan.

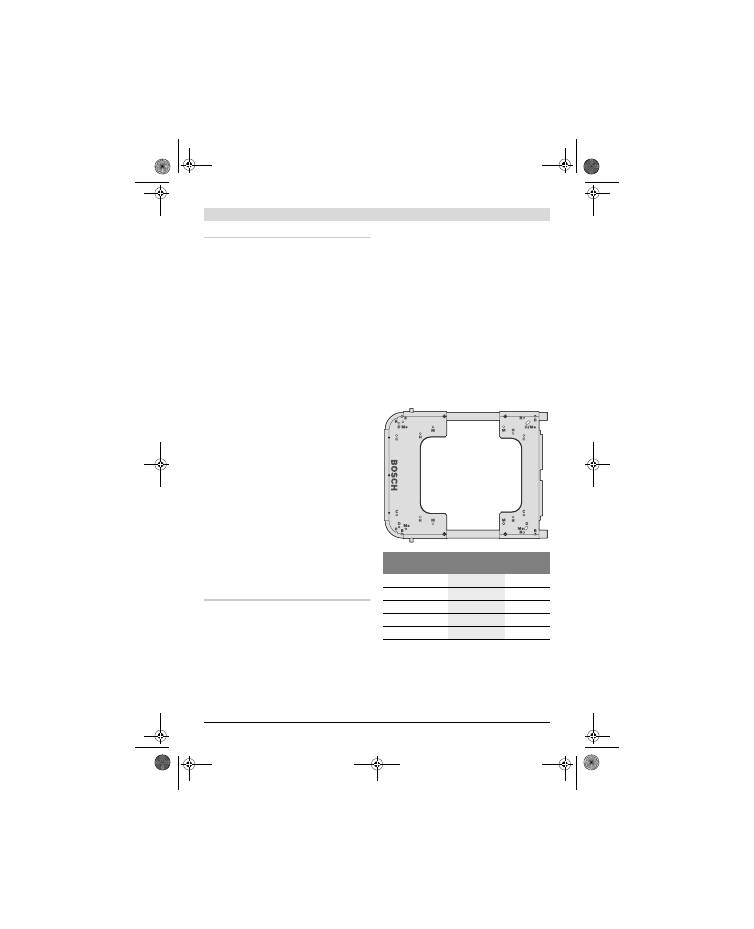

Električni alat pričvrstiti na montažnu ploču

(vidjeti sliku G)

Montažna ploča

1

 je univerzalno primjenjiva.

Preko različitih montažnih provrta može se

stegnuti radni stol, Bosch električni alati, kao i

reklamni proizvodi.

–

Pozicionirajte električni alat na odgovarajuće

montažne provrte.

–

Vijčano spojite montažnu ploču i električni

alat sa odgovarajućim vijcima, podložnim

pločicama i maticama.

Proizvođač

Model

Montažni

provrt

Bosch

GTS 10

B

DeWALT

DW744XP

D

Metabo

TS 250

Me

Makita

2703

M

Hitachi

C 10 R A 2

H
