Bosch GTA 60 W Professional: Betrieb

 Deutsch |

11

Bosch Power Tools

1 609 929 S18 | (29/1/09)

Arbeitstisch vorbereiten

Arbeitstisch aufstellen

 (siehe Bild F)

Vor dem Befestigen des Elektrowerkzeugs müs-

sen Sie das Untergestell auseinander schieben.

– Ziehen Sie zur Entlastung der Sperrbolzen

4

den Arbeitstisch leicht am Handgriff

3

 nach

oben.

– Öffnen Sie die Verriegelung

2

.

Damit werden die Sperrbolzen, die die Räder

arretieren, zurückgezogen.

– Stellen Sie einen Fuß auf die Fußstütze

10

und drücken Sie mit beiden Händen den

Handgriff

3

 solange nach unten bis die Sperr-

bolzen wieder einrasten.

– Schließen Sie die Verriegelung

2

.

Die höhenverstellbaren Füße

5

 helfen Ihnen da-

bei den Arbeitstisch auszurichten.

– Lösen Sie die Flügelmuttern

12

 und schrau-

ben Sie die Füße solange ein oder aus, bis

der Arbeitstisch eben ausgerichtet ist.

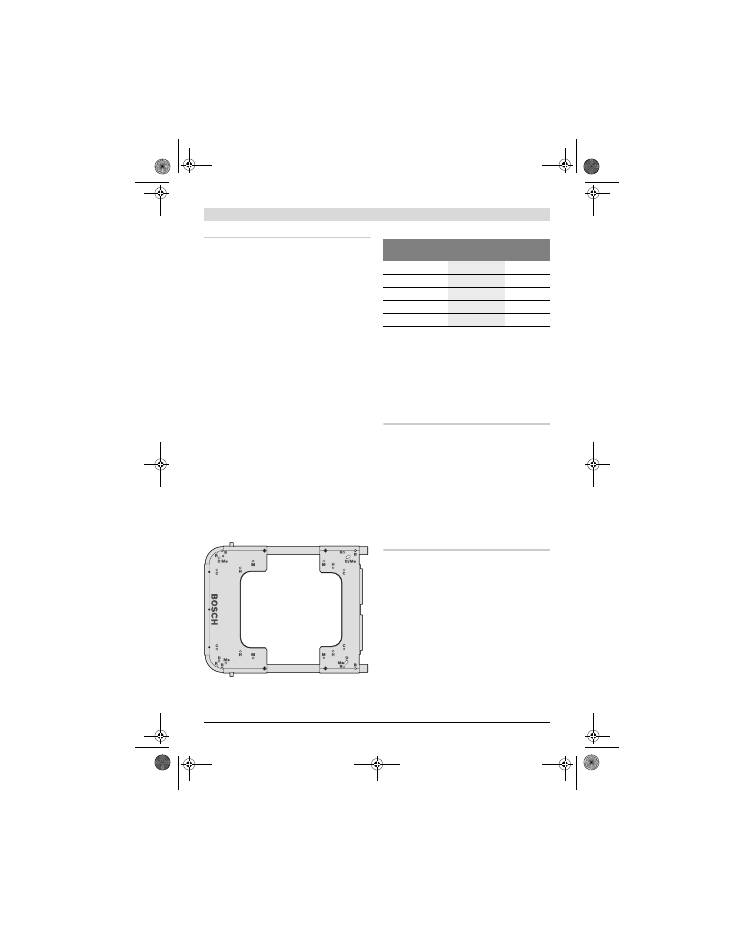

Elektrowerkzeug auf der Montageplatte

befestigen (siehe Bild G)

Die Montageplatte

1

 ist universell einsetzbar.

Durch die verschiedenen Montagebohrungen

kann der Arbeitstisch sowohl Bosch-Elektro-

werkzeuge als auch Wettbewerberprodukte auf-

nehmen.

– Positionieren Sie das Elektrowerkzeug auf

den passenden Montagebohrungen.

– Verschrauben Sie Montageplatte und Elek-

trowerkzeug mit den passenden Schrauben,

Unterlegscheiben und Muttern.

Betrieb

Arbeitshinweise

Überlasten Sie den Arbeitstisch nicht. Beachten

Sie immer die maximale Tragfähigkeit des Ar-

beitstischs.

Stellen Sie sicher, dass vor dem Arbeiten immer

die Verriegelung

2

 geschlossen ist.

Halten Sie das Werkstück immer gut fest, beson-

ders den längeren, schwereren Abschnitt. Nach

dem Durchtrennen des Werkstücks kann sich

der Schwerpunkt so ungünstig verlagern, dass

der Arbeitstisch kippt.

Transport

Zum Transport müssen Sie das Untergestell zu-

sammenschieben. (siehe Bild H)

– Drücken Sie zur Entlastung der Sperrbolzen

4

 den Arbeitstisch leicht am Handgriff

3

 nach

unten.

– Öffnen Sie die Verriegelung

2

.

Damit werden die Sperrbolzen, die die Räder

arretieren, zurückgezogen.

– Stellen Sie einen Fuß auf die Fußstütze

10

und ziehen Sie mit beiden Händen den Hand-

griff

3

 solange nach oben bis die Sperrbolzen

wieder einrasten.

– Schließen Sie die Verriegelung

2

.

Hersteller

Modell

Montage-

bohrung

Bosch

GTS 10

B

DeWALT

DW744XP

D

Metabo

TS 250

Me

Makita

2703

M

Hitachi

C 10 R A 2

H
