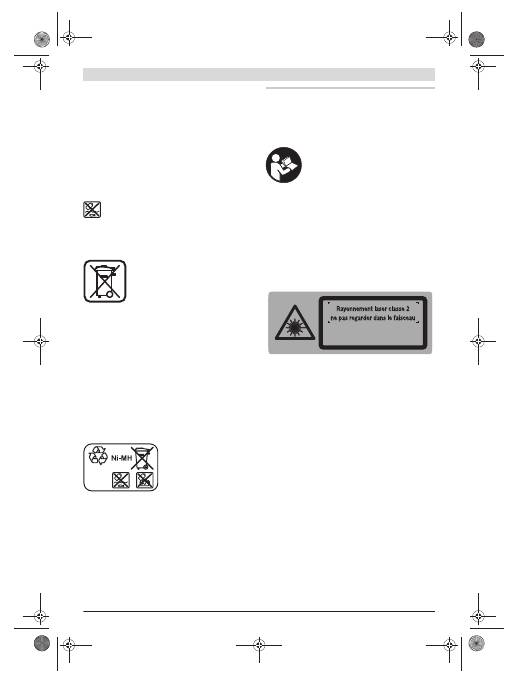

Disposal

The rotational laser level, battery charger, laser re-

ceiver, batteries, accessories and packaging should

be sorted for environmental-friendly recycling.

Do not dispose of the rotational laser level, battery charger,

laser receiver and batteries into household waste!

Only for EC countries:

According to the European Guideline

2002/96/EC, electrical devices/tools that

are no longer usable, and according to the

European Guideline 2006/66/EC, defec-

tive or used battery packs/batteries, must

be collected separately and disposed of in

an environmentally correct manner.

Batteries no longer suitable for use can be directly returned at:

Great Britain

Robert Bosch Ltd. (B.S.C.)

P.O. Box 98

Broadwater Park

North Orbital Road

Denham

Uxbridge

UB 9 5HJ

Tel. Service: +44 (0844) 736 0109

Fax: +44 (0844) 736 0146

E-Mail: boschservicecentre@bosch.com

Battery packs/batteries:

Ni-MH:

 Nickel metal hydride

Subject to change without notice.

Français

Avertissements de sécurité

Laser rotatif

Il est impératif que toutes les instructions

soient lues et prises en compte pour pou-

voir travailler sans risques et en toute sécu-

rité avec cet appareil de mesure. Veillez à ce

que les plaques signalétiques se trouvant

sur l’appareil de mesure restent toujours lisibles. CON-

SERVEZ SOIGNEUSEMENT CES INSTRUCTIONS DE SECU-

RITE.

f

Attention – si d’autres dispositifs d’utilisation ou

d’ajustage que ceux indiqués ici sont utilisés ou si

d’autres procédés sont appliqués, ceci peut entraîner

une exposition dangereuse au rayonnement.

f

Cet appareil de mesure est fourni avec une plaque

d’avertissement en langue anglaise (dans la représen-

tation de l’appareil de mesure se trouvant sur la page

des graphiques elle est marquée du numéro 14).

f

Avant la première mise en service, recouvrir le texte

anglais de la plaque d’avertissement par l’autocollant

fourni dans votre langue.

f

Ne pas diriger le faisceau laser vers des personnes ou

des animaux et ne jamais regarder soi-même dans le

faisceau laser.

Cet appareil de mesure génère des rayon-

nements laser Classe laser 2 selon la norme IEC 60825-1.

D’autres personnes peuvent être éblouies.

f

Ne pas utiliser les lunettes de vision du faisceau laser en

tant que lunettes de protection.

Les lunettes de vision du

faisceau laser servent à mieux visualiser le faisceau laser,

elles ne protègent cependant pas du rayonnement laser.

f

Ne pas utiliser les lunettes de vision du faisceau laser

en tant que lunettes de soleil ou en circulation routière.

Les lunettes de vision du faisceau laser ne protègent pas

parfaitement contre les rayons ultra-violets et réduisent la

perception des couleurs.

f

Ne faire réparer l’appareil de mesure que par une per-

sonne qualifiée et seulement avec des pièces de re-

change d’origine.

Ceci permet d’assurer la sécurité de

l’appareil de mesure.

f

Ne pas laisser les enfants utiliser l’appareil de mesure

laser sans surveillance.

Ils risqueraient d’éblouir d’autres

personnes par mégarde.

f

Ne pas faire fonctionner les appareils de mesure en at-

mosphère explosive, par exemple en présence de liqui-

des inflammables, de gaz ou de poussières.

L’appareil

IEC 60825-1:2007-03

<1mW, 635 nm

OBJ_DOKU-20994-002.fm  Page 25  Monday, June 27, 2011  12:55 PM

26

 | Français

1 619 929 J22 | (27.6.11)

Bosch Power Tools

de mesure produit des étincelles qui peuvent enflammer

les poussières ou les vapeurs.

f

Ne pas ouvrir le pack d’accus.

Risque de court-circuit.

Protéger le pack d’accus de toute source de cha-

leur, comme par ex. l’exposition directe au so-

leil, au feu, à l’eau et à l’humidité.

Il y a risque

d’explosion.

f

Tenir le pack d’accus non-utilisé à l’écart de toutes sor-

tes d’objets métalliques tels que agrafes, pièces de

monnaie, clés, clous, vis ou autres, étant donné qu’un

pontage peut provoquer un court-circuit.

Un court-cir-

cuit entre les contacts d’accu peut provoquer des brûlures

ou un incendie.

f

En cas de mauvaise utilisation, une substance liquide

peut s’échapper du pack d’accus. Eviter tout contact.

En cas de contact accidentel, nettoyer à l’eau. Si la

substance liquide entre en contact avec les yeux, con-

sulter un médecin.

La substance liquide qui s’échappe de

l’accumulateur peut entraîner des irritations de la peau ou

causer des brûlures.

f

Ne charger le pack d’accus qu’avec le chargeur indiqué

dans les instructions d’utilisation.

Un chargeur appro-

prié à un type spécifique d’accumulateur peut engendrer

un risque d’incendie lorsqu’il est utilisé avec d’autres accu-

mulateurs.

f

N’utiliser que des packs d’accus d’origine Bosch dont la

tension est indiquée sur la plaque signalétique de l’ap-

pareil de mesure.

En cas d’utilisation d’autres packs d’ac-

cus, p. ex. de contrefaçons, d’accus trafiqués ou de fabri-

cants inconnus, il y a risque d’accidents et de dommages

matériels causés par l’explosion des accus.

Ne pas positionner la mire de visée laser

37 à proximité de stimulateurs cardia-

ques.

Les aimants se trouvant sur la mire de

visée laser génèrent un champ magnétique

pouvant entraver le bon fonctionnement

des stimulateurs cardiaques.

f

Maintenir la mire de visée laser 37 éloignée des sup-

ports de données magnétiques et des appareils réagis-

sant aux sources magnétiques.

L’effet des aimants de la

mire de visée laser peut entraîner des pertes de donnés ir-

réversibles.

Chargeur d’accus

Il est impératif de lire toutes les consignes de

sécurité et toutes les instructions.

Le non-res-

pect des avertissements et instructions indiqués

ci-après peut conduire à une électrocution, un in-

cendie et/ou de graves blessures.

Ne pas exposer le chargeur à la pluie ou à l’hu-

midité.

La pénétration d’eau dans un chargeur

augmente le risque d’un choc électrique.

f

Ne pas charger des accus d’une autre marque avec le

chargeur.

Le chargeur n’est approprié que pour charger le

pack d’accus Bosch qui est introduit dans le laser à rota-

tion. Lorsque des accus d’une autre marque sont chargés,

il y a risque d’incendie et d’explosion.

f

Maintenir le chargeur propre.

Un encrassement augmen-

te le risque de choc électrique.

f

Avant toute utilisation, contrôler le chargeur, la fiche

et le câble. Ne pas utiliser le chargeur si des défauts

sont constatés. Ne pas démonter le chargeur soi-même

et ne le faire réparer que par une personne qualifiée et

seulement avec des pièces de rechange d’origine.

Des

chargeurs, câbles et fiches endommagés augmentent le

risque d’un choc électrique.

f

Ne pas utiliser le chargeur sur un support facilement in-

flammable (tel que papier, textiles etc.) ou dans un en-

vironnement inflammable.

L’échauffement du chargeur

lors du processus de charge augmente le risque d’incendie.

f

En cas de mauvaise utilisation, une substance liquide

peut s’échapper du pack d’accus. Eviter tout contact.

En cas de contact accidentel, nettoyer à l’eau. Si la

substance liquide entre en contact avec les yeux, con-

sulter un médecin.

La substance liquide qui s’échappe de

l’accumulateur peut entraîner des irritations de la peau ou

causer des brûlures.

f

Ne laissez pas les enfants sans surveillance.

Veillez à ce

que les enfants ne jouent pas avec le chargeur.

f

Les enfants et les personnes souffrant d’un handicap

physique, sensoriel ou mental ou n’ayant pas l’expé-

rience et/ou les connaissances nécessaires, ne doivent

pas utiliser le chargeur à moins qu’elles ne soient sur-

veillées par une personne responsable de leur sécurité

ou qu’elles aient été instruites quant au maniement du

chargeur.

Sinon, il y a un risque de mauvaise utilisation et

de blessures.

Récepteur

Il est impératif de lire et de respecter

toutes les instructions.

GARDER PRE-

CIEUSEMENT CES INSTRUCTIONS.

Ne pas mettre l’appareil de mesure dans

la proximité de stimulateurs cardiaques.

Les disques magnétiques

22

 génèrent un

champ qui peut entraver le fonctionnement

de stimulateurs cardiaques.

f

Maintenir l’appareil de mesure éloigné des supports de

données magnétiques et des appareils réagissant aux

sources magnétiques.

L’effet du disque magnétique

22

peut entraîner des pertes de donnés irréversibles.

f

Ne faire réparer l’appareil de mesure que par une per-

sonne qualifiée et seulement avec des pièces de re-

change d’origine.

Ceci permet d’assurer la sécurité de

l’appareil de mesure.

f

Ne pas faire fonctionner les appareils de mesure en at-

mosphère explosive, par exemple en présence de liqui-

des inflammables, de gaz ou de poussières.

L’appareil

de mesure produit des étincelles qui peuvent enflammer

les poussières ou les vapeurs.

OBJ_DOKU-20994-002.fm  Page 26  Monday, June 27, 2011  12:55 PM

 Français |

27

Bosch Power Tools

1 619 929 J22 | (27.6.11)

Description et performances du  produit

Utilisation conforme

Laser rotatif

L’appareil de mesure est conçu pour la détermination et le

contrôle de tracés et plans parfaitement horizontaux. L’appa-

reil n’est pas conçu pour le nivellement vertical.

L’appareil de mesure est approprié pour une utilisation en ex-

térieur.

Récepteur

L’appareil de mesure est conçu pour la détection rapide de

faisceaux laser en rotation d’une longueur d’onde indiquée

dans les « Caractéristiques techniques ».

L’appareil de mesure est approprié pour une utilisation en in-

térieur et en extérieur.

Eléments de l’appareil

La numérotation des éléments se réfère à la représentation

du laser rotatif, du chargeur et du récepteur sur les pages gra-

phiques.

Laser rotatif / chargeur

1

Nivellement automatique

2

Touche Marche/Arrêt / touche alerte anti-chocs

3

Voyant d’alerte fonction anti-chocs

4

Faisceau laser en rotation

5

Orifice de sortie du faisceau laser

6

Etat de charge

7

Pack d’accus

8

Compartiment à piles

9

Blocage du compartiment à piles

10

Blocage du pack d’accus

11

Prise pour fiche de charge

12

Raccord de trépied 5/8"

13

Numéro de série laser rotatif

14

Plaque signalétique du laser

15

Chargeur

16

Fiche de secteur du chargeur

17

Fiche de charge

Récepteur de faisceau laser*

18

Dispositif de verrouillage du couvercle du compartiment

à piles

19

Interrupteur Marche/Arrêt récepteur de faisceau laser

20

Touche de réglage de la précision de mesure

21

Touche du signal sonore

22

Plaque aimantée

23

Repère central

24

Zone de réception pour faisceau laser

25

Ecran

26

Bulle d’air récepteur de faisceau laser

27

Numéro de série du récepteur de faisceau laser

28

Couvercle du compartiment à piles

29

Logement de la fixation

32

Vis de serrage de la fixation

33

Bord supérieur de la fixation

34

Vis de fixation

35

Embase de fixation

Eléments d’affichage du récepteur de faisceau laser

a

Affichage réglage « moyen »

b

Alerte du niveau d’alimentation des piles

c

Affichage supérieur de direction

d

Signal sonore

e

Marquage central

f

Affichage réglage « fin »

g

Affichage inférieur de direction

Accessoires/pièces de rechange

30

Trépied*

31

Platine de mesure du laser de chantier*

36

Lunettes de vision du faisceau laser*

37

Mire de visée laser*

38

Coffret

* Les accessoires décrits ou illustrés ne sont pas tous compris dans

la fourniture.

Caractéristiques techniques

Laser rotatif

GRL 400 H

Professional

N° d’article

3 601 K61 800

Plage de travail (rayon)

1)

– sans récepteur, env.

– avec récepteur, env.

10 m

200 m

Précision de nivellement

1) 2)

±

0,08 mm/m

Plage typique de nivellement

automatique

±

8 %  (

±

5°)

Temps typique de nivellement

15 s

Vitesse de rotation

600 tr/min

Température de fonctionne-

ment

–10 ... +50 °C

Température de stockage

–20 ... +70 °C

Humidité relative de l’air max.

90 %

Classe laser

2

Type de laser

635 nm, <1 mW

Ø Faisceau laser à l’orifice de

sortie env.

1)

5 mm

Raccord de trépied

(horizontal)

5/8"-11

1) pour 20 °C

2) le long des axes

Faites attention au numéro d’article se trouvant sur la plaque signaléti-

que du laser rotatif. Les désignations commerciales des différents la-

sers rotatifs peuvent varier.

Pour permettre une identification précise de votre laser rotatif, le numé-

ro de série

13

 est inscrit sur la plaque signalétique.

OBJ_DOKU-20994-002.fm  Page 27  Monday, June 27, 2011  12:55 PM

28

 | Français

1 619 929 J22 | (27.6.11)

Bosch Power Tools

Montage

Alimentation en énergie du laser rotatif

Utilisation avec piles/accus

Pour le fonctionnement de l’appareil de mesure, nous recom-

mandons d’utiliser des piles alcalines au manganèse ou des

accumulateurs.

Pour ouvrir le compartiment à piles

8

, tournez le blocage

9

 en

position

 et retirez le compartiment à piles.

Veillez à placer les piles ou les accumulateurs en respectant la

bonne polarité ainsi qu’indiquée sur l’illustration dans le com-

partiment à piles.

Remplacez toujours toutes les piles ou tous les accumulateurs

en même temps. N’utilisez que des piles ou des accumula-

teurs de la même marque avec la même capacité.

Fermez le compartiment à piles

8

 et tournez le blocage

9

 en

position .

Au cas où des piles ou les accumulateurs auraient été insérés

dans le mauvais sens, l’appareil de mesure ne peut pas être

mis en marche. Veillez à respecter la polarité en insérant les

piles ou les accumulateurs.

f

Sortez les piles ou les accus de l’appareil de mesure au

cas où l’appareil ne serait pas utilisé pour une période

prolongée.

En cas de stockage prolongé, les piles et les ac-

cus peuvent se corroder et se décharger.

Utilisation avec pack d’accus

Avant la première mise en service, chargez le pack d’accus

7

.

Le pack d’accus ne peut être chargé qu’avec le chargeur prévu

à cet effet

15

.

Accus (NiMH)

Piles (alcalines au manganèse)

2 x 1,2 V HR20 (D) (9 Ah)

2 x 1,5 V LR20 (D)

Autonomie env.

– Accus (NiMH)

– Piles

(alcalines au manganèse)

30 h

50 h

Poids suivant EPTA-Procedure

01/2003

1,8 kg

Dimensions

(longueur x largeur x hauteur)

183 x 170 x 188 mm

Type de protection

IP 56 (étanche à la poussière

et aux projections d’eau)

Chargeur

N° d’article

2 610 A13 782

Tension nominale

V~

100–240

Fréquence

Hz

50/60

Tension de charge de l’accu

V=

7,5

Courant de charge

A

1,0

Plage de température de char-

ge admissible

°C

0–45

Durée de charge

h

14

Nombre cellules de batteries

rechargeables

2

Tension nominale (par cellule

de batterie rechargeable)

V=

1,2

Poids suivant EPTA-Procedure

01/2003

kg

0,2

Classe de protection

/

II

Récepteur

LR 1

Professional

N° d’article

3 601 K15 400

Longueur d’ondes captable

635–650 nm

Portée

3)

200 m

Angle de réception

120°

Vitesse de rotation recevable

>200 tr/min

3) La portée (rayon) peut être réduite par des conditions défavorables

(par ex. exposition directe au soleil).

4) en fonction de la distance entre récepteur et laser rotatif

Faites attention au numéro d’article se trouvant sur la plaque signaléti-

que du laser rotatif. Les désignations commerciales des différents la-

sers rotatifs peuvent varier.

Pour permettre une identification précise de votre récepteur, le numéro

de série

27

 est inscrit sur la plaque signalétique.

Laser rotatif

GRL 400 H

Professional

1) pour 20 °C

2) le long des axes

Faites attention au numéro d’article se trouvant sur la plaque signaléti-

que du laser rotatif. Les désignations commerciales des différents la-

sers rotatifs peuvent varier.

Pour permettre une identification précise de votre laser rotatif, le numé-

ro de série

13

 est inscrit sur la plaque signalétique.

Précision de mesure

4)

– Réglage « fin »

– Réglage « moyen »

±

1 mm

±

3 mm

Température de fonctionne-

ment

– 10 °C ... +50 °C

Température de stockage

– 20 °C ... +70 °C

Pile

1 x 9 V 6LR61

Autonomie env.

50 h

Poids suivant EPTA-Procedure

01/2003

0,36 kg

Dimensions (longueur x

largeur x hauteur)

148 x 73 x 30 mm

Type de protection

IP 65 (étanche à la poussière

et aux projections d’eau)

Récepteur

LR 1

Professional

3) La portée (rayon) peut être réduite par des conditions défavorables

(par ex. exposition directe au soleil).

4) en fonction de la distance entre récepteur et laser rotatif

Faites attention au numéro d’article se trouvant sur la plaque signaléti-

que du laser rotatif. Les désignations commerciales des différents la-

sers rotatifs peuvent varier.

Pour permettre une identification précise de votre récepteur, le numéro

de série

27

 est inscrit sur la plaque signalétique.

OBJ_DOKU-20994-002.fm  Page 28  Monday, June 27, 2011  12:55 PM

 Français |

29

Bosch Power Tools

1 619 929 J22 | (27.6.11)

f

Tenez compte de la tension du réseau !

La tension de la

source de courant doit correspondre aux indications se

trouvant sur la plaque signalétique du chargeur.

Enfoncez la fiche de secteur

16

 appropriée pour votre réseau

dans le chargeur

15

 et laissez-la s’encliqueter.

Enfoncez la fiche de charge

17

 du chargeur dans la douille du

chargeur d’accu

11

. Branchez le chargeur sur le réseau de

courant électrique. Le processus de charge du pack d’accus

déchargé dure 14 h env. Le chargeur et le pack d’accu sont

protégés contre une surcharge.

Un pack d’accus neuf ou un accu qui n’a pas été utilisé pen-

dant une période prolongée n’atteint sa pleine puissance

qu’après environ 5 cycles complets de charge et de décharge.

Ne rechargez pas le pack d’accus

7

 après chaque utilisation,

ceci réduirait sa capacité. Ne chargez le pack d’accus que

lorsque le voyant indiquant l’état de charge

6

 clignote ou de-

meure allumé en permanence.

Si l’autonomie de l’accu diminue considérablement après les

recharges effectuées, cela signifie que le pack d’accus est

usagé et qu’il doit être remplacé.

Au cas où le pack d’accus serait déchargé, il est possible de

faire fonctionner l’appareil de mesure par l’intermédiaire du

chargeur

15

 lorsque celui-ci est branché au réseau. Mettez

l’appareil de mesure hors fonctionnement, chargez le pack

d’accus pendant 10 minutes env. et remettez l’appareil de

mesure en marche, le chargeur y étant connecté.

Pour remplacer le pack d’accus

7

, tournez le blocage

10

 en

position

 et retirez complètement le pack d’accus

7

.

Insérez un nouveau pack d’accus et tournez le blocage

10

 en

position .

f

Sortez le pack d’accus de l’appareil de mesure au cas où

l’appareil ne serait pas utilisé pendant une période pro-

longée.

En cas de stockage prolongé, les piles peuvent se

corroder et se décharger.

Affichage état de charge

Si le voyant lumineux indiquant l’état de charge

6

 se met à cli-

gnoter rouge pour la première fois, l’appareil de mesure peut

continuer à fonctionner pendant 2 heures.

Si le voyant lumineux indiquant l’état de charge

6

 reste cons-

tamment allumé rouge, il n’est plus possible d’effectuer des

mesures. L’appareil de mesure s’arrête automatiquement au

bout d’une minute.

Alimentation en énergie du récepteur

Pour le fonctionnement du récepteur, nous recommandons

d’utiliser des piles alcalines au manganèse.

Poussez vers l’extérieur le blocage

18

 du compartiment à pi-

les et relevez le couvercle du compartiment à piles

28

.

Veillez à insérer la pile dans le compartiment à piles en res-

pectant le sens de la polarité ; voir figure.

Si l’alerte d’alimentation des piles

b

 apparaît pour la première

fois sur l’écran

25

, il est possible de continuer à utiliser le ré-

cepteur pendant 3 h environ.

f

Sortez la pile du récepteur au cas où l’appareil ne serait

pas utilisé pendant une période prolongée.

En cas de

stockage prolongé, la pile peut se corroder ou se décharger.

Fonctionnement

Mise en service du laser rotatif

f

Protégez l’appareil de mesure contre l’humidité, ne

l’exposez pas directement aux rayons du soleil.

f

N’exposez pas l’appareil de mesure à des températures

extrêmes ou de forts changements de température.

Ne

le stockez pas trop longtemps dans une voiture par ex. S’il

est exposé à d’importants changements de température,

laissez-le revenir à la température ambiante avant de le re-

mettre en marche. Des températures extrêmes ou de forts

changements de température peuvent réduire la précision

de l’appareil de mesure.

f

Evitez les chocs ou les chutes de l’appareil de mesure.

Lorsque l’appareil de mesure a été soumis à de fortes solli-

citations extérieures, effectuez toujours un contrôle de

précision avant de continuer à travailler (voir « Précision

de nivellement du laser rotatif », page 31).

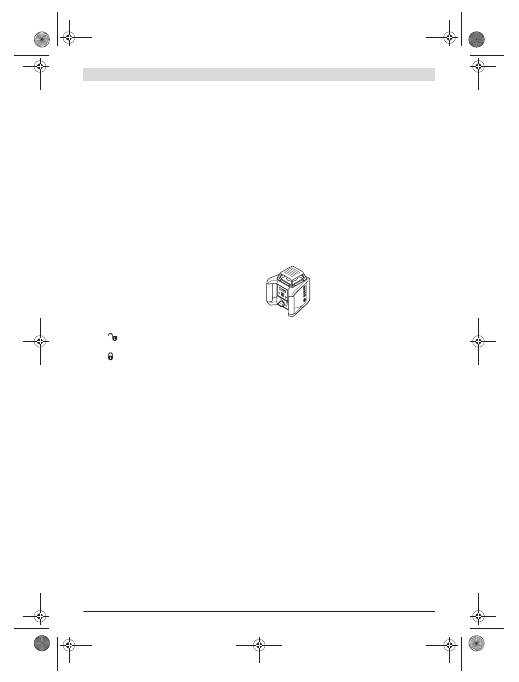

Montage de l’appareil de mesure

Positionnez l’appareil de mesure sur une

surface stable ou montez-le sur un trépied

30

.

Compte tenu de sa précision de nivelle-

ment, l’appareil de mesure réagit très sensi-

blement aux chocs et aux changements de

position. Veillez pour cette raison à mainte-

nir l’appareil de mesure dans une position stable afin d’éviter

d’interrompre son fonctionnement après une opération de re-

nivellement.

Mise en marche/arrêt

f

Ne dirigez pas le faisceau laser vers des personnes ou

des animaux (surtout pas à la hauteur de l’œil) et ne re-

gardez jamais dans le faisceau laser (même si vous êtes

à grande distance de ce dernier).

Immédiatement après

avoir été mis en marche, l’appareil de mesure émet le fais-

ceau laser en rotation

4

.

Pour

mettre en marche

 l’appareil de mesure, appuyez briè-

vement sur la touche Marche/Arrêt

2

. Les affichages

3

,

1

 et

6

s’allument brièvement. L’appareil de mesure commence im-

médiatement à se niveler automatiquement. Pendant le pro-

cessus de nivellement, l’affichage de nivellement

1

 clignote

vert, le laser ne tourne pas et clignote.

Le nivellement de l’appareil de mesure est terminé lorsque

l’affichage de nivellement

1

 reste allumé vert en permanence

et le laser reste allumé en permanence. Une fois le nivelle-

ment terminé, l’appareil de mesure se met automatiquement

en mode rotation.

L’appareil ne fonctionne qu’en mode rotation avec une vitesse

de rotation fixe également appropriée pour une utilisation du

récepteur.

Dans le mode de réglage par défaut, la fonction d’alerte anti-

chocs est automatiquement sélectionnée, le voyant d’alerte

anti-chocs

3

 s’allume en vert.

Pour

arrêter

 l’appareil de mesure, appuyez brièvement sur la

touche Marche/Arrêt

2

. Si la fonction d’alerte anti-chocs

(voyant d’alerte anti-chocs

3

 clignote rouge) est déclenchée,

OBJ_DOKU-20994-002.fm  Page 29  Monday, June 27, 2011  12:55 PM

30

 | Français

1 619 929 J22 | (27.6.11)

Bosch Power Tools

appuyez brièvement une fois sur la touche Marche/Arrêt pour

redémarrer la fonction d’alerte anti-chocs, et une autre fois

brièvement pour arrêter l’appareil de mesure.

f

Ne laissez pas sans surveillance l’appareil de mesure al-

lumé et éteignez-le après l’utilisation.

D’autres person-

nes pourraient être éblouies par le faisceau laser.

L’appareil de mesure s’arrête automatiquement pour ména-

ger les piles, s’il se trouve en dehors de la plage de nivellement

automatique pendant plus de 2 h ou lorsque la fonction d’aler-

te anti-chocs à été déclenchée pendant plus de 2 h (voir

« Nivellement automatique du laser rotatif », page 30). Posi-

tionnez l’appareil de mesure à nouveau et redémarrez-le.

Mise en service du récepteur

f

Protégez le récepteur de l’humidité et des rayons di-

rects du soleil.

f

N’exposez pas le récepteur à des températures extrê-

mes ou de forts changements de température.

Ne le

stockez pas trop longtemps dans une voiture par ex. Si le

récepteur est exposé à d’importants changements de tem-

pérature, laissez-le revenir à la température ambiante

avant de le remettre en marche. Des températures extrê-

mes ou de forts changements de température peuvent dé-

grader la précision du récepteur.

Placez le récepteur à au moins 50 cm du laser rotatif. Placez

le récepteur de manière à ce que le faisceau laser puisse at-

teindre la zone de réception

24

.

Mise en marche/arrêt

f

Lors de la mise en marche du récepteur, un fort signal

sonore se fait entendre.

« Les mesures réelles (A) du ni-

veau de pression acoustique du signal sonore à 0,2 m de

distance peuvent atteindre jusqu’à 95 dB(A). »

f

Ne tenez pas le récepteur près de l’oreille !

Le son fort

peut provoquer des séquelles auditives.

Pour

mettre en marche

 le récepteur de faisceau laser, ap-

puyez sur la touche Marche/Arrêt

19

. Deux signaux sonores

se font entendre et tous les affichages s’allument brièvement.

Pour

arrêter

 le récepteur de faisceau laser, appuyez à nou-

veau sur la touche Marche/Arrêt

19

.

Si aucune touche n’est appuyée sur le récepteur de faisceau

laser pendant env. 10 min. et si aucun faisceau laser n’atteint

la zone de réception

24

 pendant 10 min., le récepteur de fais-

ceau laser s’éteint automatiquement pour ménager les piles.

L’arrêt et indiqué par un signal sonore.

Sélection du réglage de l’affichage central

A l’aide de la touche

20

 vous pouvez déterminer la précision

avec laquelle la position du faisceau laser sera indiquée com-

me « central » sur la zone de réception.

– Réglage « fin » (affichage

f

 sur l’afficheur),

– Réglage « moyen » (affichage

a

 sur l’afficheur),

Un signal sonore se fait entendre lorsque le réglage de la pré-

cision est modifié.

Après la mise en marche, le récepteur de faisceau laser est

toujours réglé sur degré de précision « moyen ».

Direction

Les affichages en bas

g

, au milieu

e

 et en haut

c

 (se trouvant

sur la face avant et sur le dos du récepteur de faisceau laser)

ainsi que le signal sonore indiquent la position du faisceau la-

ser en mouvement sur la zone de réception

24

. La position

peut également être indiquée par un signal sonore (voir

« Signal sonore pour indiquer le faisceau laser », page 30).

Récepteur de faiscau laser trop bas :

 Si le faisceau laser

passe la moitié supérieure de la zone de réception

24

, l’affi-

chage inférieur de direction

g

 apparaît sur l’afficheur.

Si le signal sonore est en service, un signal au rythme lent se

fait entendre.

Déplacez le récepteur de faisceau laser vers le haut en direc-

tion de la flèche. A l’approche du marquage central

23

, seule-

ment la pointe de l’affichage de direction

g

 est affichée.

Récepteur de faiscau laser trop haut :

 Si le faisceau laser

traverse la partie inférieure de la zone de réception

24

, l’affi-

chage supérieure de direction

c

 apparaît sur l’afficheur.

Si le signal sonore est en service, un signal au rythme rapide

se fait entendre.

Déplacez le récepteur de faisceau laser vers le bas en direc-

tion de la flèche. A l’approche du marquage central

23

, seule-

ment la pointe de l’affichage de direction

c

 est affichée.

Récepteur de faisceau laser au milieu :

 Si le faisceau laser

traverse la zone de réception

24

 à hauteur du marquage au

milieu

23

, l’affichage central

e

 s’allume. Si la fonction signal

sonore est mise en marche, un signal acoustique permanent

se fait entendre.

Signal sonore pour indiquer le faisceau laser

La position du faisceau laser sur la zone de réception

24

 peut

être indiquée par un signal sonore.

Après la mise en marche du récepteur de faisceau laser, le si-

gnal sonore est toujours arrêté.

Lors de la mise en marche du signal sonore, vous pouvez choi-

sir entre deux volumes.

Pour la mise en marche ou pour modifier le signal sonore, ap-

puyez sur la touche signal sonore

21

 jusqu’à ce que le volume

souhaité soit affiché. Pour un volume moyen, l’affichage du si-

gnal sonore

d

 clignote sur l’écran, pour un volume élevé, l’affi-

chage reste allumé en permanence, lorsque le signal sonore

est arrêté, l’affichage s’éteint.

Nivellement automatique du laser rotatif

Après avoir été mis en fonctionnement, l’appareil de mesure

contrôle la position horizontale et compense automatique-

ment les déviations d’inclinaisons à l’intérieur de la plage de

nivellement automatique de 8 % env. (5°).

Au cas où l’appareil de mesure serait incliné de plus de 8 %

après avoir été mis en fonctionnement ou après une modifica-

tion de position, le nivellement n’est plus possible. Dans ce

cas, le rotor s’arrête, le laser clignote et l’affichage de nivelle-

ment

1

 reste allumé rouge en permanence. Positionnez l’ap-

pareil de mesure à nouveau et attendez le nivellement. Sans

nouveau positionnement, le laser s’arrête automatiquement

au bout de 2 min, et l’appareil de mesure au bout de 2 h.

Lorsque l’appareil de mesure est nivelé, il contrôle constam-

ment la position horizontale. Lors de modifications de la posi-

tion, un nivellement automatique est effectué. Le rotor est ar-

OBJ_DOKU-20994-002.fm  Page 30  Monday, June 27, 2011  12:55 PM

 Français |

31

Bosch Power Tools

1 619 929 J22 | (27.6.11)

rêté afin d’éviter des mesures erronées durant le processus

de nivellement, le laser clignote et l’affichage de nivellement

1

 clignote vert.

Fonction d’alerte anti-chocs

L’appareil de mesure dispose d’une fonction d’alerte anti-

chocs empêchant, en cas de modifications de position ou de

secousses de l’appareil de mesure, ou en cas de vibrations, le

nivellement sur une hauteur modifiée, évitant ainsi des er-

reurs de hauteur.

Une fois l’appareil de mesure mis en marche, la fonction Aler-

te anti-chocs est active dans le mode de réglage par défaut

(l’affichage Alerte anti-chocs

3

 est allumé). L’alerte anti-

chocs est activée environ au bout de 30 s après la mise en

marche de l’appareil de mesure ou après la mise en marche de

la fonction Alerte anti-chocs.

Si lors d’une modification de la position de l’appareil de mesu-

re, la plage de précision du nivellement est dépassée ou si une

forte secousse est détectée, l’alerte anti-chocs se déclenche.

La rotation s’arrête, le laser clignote, l’affichage de nivellement

1

 s’éteint et l’affichage de l’alerte anti-chocs

3

 clignote rouge.

Si la fonction d’alerte anti-chocs est déclenchée, appuyez

brièvement sur la touche Marche/Arrêt

2

. La fonction d’alerte

anti-chocs redémarre et l’appareil de mesure commence à se

niveler. Dès que l’appareil de mesure est nivelé (l’affichage de

nivellement

1

 reste allumé vert en permanence), il démarre

dans le mode rotation. Vérifiez maintenant la hauteur du fais-

ceau laser à partir d’un point de référence et, le cas échéant,

corrigez la hauteur.

Si l’alerte anti-chocs est déclenchée et que la fonction ne re-

démarre pas lorsque l’on appuie sur la touche Marche/Arrêt

2

, le laser s’arrête automatiquement au bout de 2 min, et l’ap-

pareil de mesure au bout de 2 h.

Pour

désactiver

 la fonction d’alerte anti-chocs, appuyez sur

la touche Marche/Arrêt

2

 pendant 3 s. Si l’alerte anti-chocs

est déclenchée (le voyant d’alerte anti-chocs

3

 clignote rou-

ge), appuyez d’abord une fois brièvement sur la touche Mar-

che/Arrêt, puis une autre fois pendant 3 s. Le voyant

3

s’éteint quand la fonction d’alerte anti-chocs est désactivée.

Pour

activer

 l’alerte anti-chocs, appuyez sur la touche Mar-

che/Arrêt

2

 pendant 3 s. Le voyant d’alerte anti-chocs

3

 reste

allumé vert en permanence, et au bout de 30 s, la fonction

d’alerte anti-chocs est activée.

Le réglage de la fonction d’alerte anti-chocs reste mémorisé

lorsque l’on arrête l’appareil de mesure.

Précision de nivellement du laser rotatif

Influences sur la précision

C’est la température ambiante qui exerce la plus grande in-

fluence. Ce sont notamment les différences de température

entre le sol et la hauteur de travail qui peuvent faire dévier le

faisceau laser.

Ces déviations commencent à avoir de l’importance à partir

d’une distance à mesurer de 20 m env. et, à une distance de

100 m, elles peuvent dépasser de deux à quatre fois la dévia-

tion à 20 m.

Puisque la stratification de la température est à son maximum

à proximité du sol, l’appareil de mesure devrait toujours être

monté sur un trépied à partir d’une distance à mesurer de

20 m. En plus, si possible, installez l’appareil de mesure au

centre de la zone de travail.

Contrôle de la précision de l’appareil de mesure

Outre les influences extérieures, des influences spécifiques à

l’appareil (par ex. chutes ou chocs violents) peuvent entraî-

ner de légères divergences. Avant de commencer tout travail,

contrôlez donc la précision de l’appareil de mesure.

Pour ce contrôle, vous aurez besoin d’une distance dégagée

de 20 m sur un sol stable entre deux murs A et B. Vous devez

effectuer un mesurage d’inversion dans les deux axes X et Y

(pour chaque sens en positif et négatif, en tout 4 mesurages

complets).

– Monter l’appareil de mesure près du mur A sur un trépied

ou le placer sur un sol solide et plan. Mettez l’appareil de

mesure en fonctionnement.

– Une fois le nivellement terminé, marquez le milieu du point

laser sur le mur A (point

I

).

– Tournez l’appareil de mesure de 180°, laissez-le se niveler

automatiquement et marquez le milieu du faisceau laser

sur le mur en face B (point

II

).

– Placez l’appareil de mesure – sans le tourner – près du

mur B, mettez-le en marche et laissez-le se niveler automa-

tiquement.

A

B

20 m

A

B

180°

A

B

OBJ_DOKU-20994-002.fm  Page 31  Monday, June 27, 2011  12:55 PM

32

 | Français

1 619 929 J22 | (27.6.11)

Bosch Power Tools

– Ajustez l’appareil de mesure en hauteur (à l’aide du trépied

ou, le cas échéant, par des cales appropriées) de sorte que

le milieu du faisceau laser touche le point

II

 sur le mur B

tracé auparavant.

– Tournez l’appareil de mesure de 180° sans modifier la

hauteur. Laissez-le se niveler automatiquement et mar-

quez le milieu du faisceau laser sur le mur A (point

III

).

Veillez à ce que le point

III

 soit positionné aussi verticale-

ment que possible au-dessus ou en-dessous du point

I

.

– L’écart

d

 entre les deux points

I

 et

III

 marqués sur le mur A

indique la divergence de précision réelle de l’appareil de

mesure pour le sens mesuré.

Répétez ce processus de mesure pour les trois autres sens.

Pour ce faire, tournez l’appareil de mesure avant chaque pro-

cessus de mesure de 90°.

Pour une distance à mesurer de 2 x 20 m = 40 m, la divergen-

ce de précision max. admissible est de :

40 m x

±

0,08 mm/m =

±

3,2 mm.

Par conséquent, la différence

d

 entre les points

I

 et

III

 pour

chacun des quatre mesurages ne doit être que 3,2 mm max.

Si l’appareil de mesure dépasse la divergence maximale de

précision pour un des quatre mesurages, le faire contrôler par

un service après-vente Bosch.

Indications de travail laser rotatif

f

Pour marquer, n’utilisez que le milieu de la ligne laser.

La largeur de la ligne laser varie en fonction de la distance.

Lunettes de vision du faisceau laser (accessoire)

Les lunettes de vision du faisceau laser filtrent la lumière am-

biante. L’œil perçoit ainsi la lumière rouge du laser comme

étant plus claire.

f

Ne pas utiliser les lunettes de vision du faisceau laser en

tant que lunettes de protection.

Les lunettes de vision du

faisceau laser servent à mieux visualiser le faisceau laser,

elles ne protègent cependant pas du rayonnement laser.

f

Ne pas utiliser les lunettes de vision du faisceau laser

en tant que lunettes de soleil ou en circulation routière.

Les lunettes de vision du faisceau laser ne protègent pas

parfaitement contre les rayons ultra-violets et réduisent la

perception des couleurs.

Travailler avec le trépied (accessoire)

L’appareil de mesure dispose d’un support de trépied 5/8"

pour mode horizontal sur un trépied. Placez l’appareil de me-

sure avec le raccord du trépied

12

 sur le filet 5/8" du trépied

et serrez-le au moyen de la vis de blocage du trépied.

Si le trépied

30

 dispose d’une graduation sur la rallonge le dé-

calage en hauteur peut être réglé directement.

Travailler avec la mire de visée laser (accessoire)

A l’aide de la mire de visée laser

37

, il est possible de reporter

la hauteur du laser sur un mur.

Le point zéro et la graduation permettent de mesurer l’écart

par rapport à la hauteur souhaitée et de le reporter sur un

autre emplacement. Il n’est donc pas nécessaire d’ajuster

l’appareil de mesure précisément sur la hauteur à reporter.

La mire

37

 dispose d’un revêtement réflecteur pour améliorer

la visibilité du faisceau laser à une distance plus importante

ou en cas d’un fort ensoleillement. L’augmentation de la lumi-

nosité n’est visible que lorsqu’on regarde en parallèle avec le

faisceau laser sur la mire de visée.

Travailler avec la mire graduée (accessoire)

Pour le contrôle de planéité ou le marquage des inclinaisons,

il est recommandé d’utiliser la mire graduée

31

 en combinai-

son avec le récepteur de faisceau laser.

Une graduation relative (

±

50 cm) est sur la mire graduée

31

.

Sa hauteur zéro peut être présélectionnée sur la rallonge. Ce-

ci permet de lire directement des écarts de la hauteur souhai-

tée.

Indications de travail récepteur

Marquage

Sur le marquage central

23

 se trouvant à gauche et à droite du

récepteur de faisceau laser, vous pouvez marquer la hauteur

du faisceau laser, quand il passe le centre de la zone de récep-

tion

24

. Le marquage central se trouve à une distance de

45 mm du bord supérieur récepteur de faisceau laser.

Alignement au moyen de la bulle d’air

Il est possible d’aligner verticalement le récepteur de faisceau

laser au moyen de la bulle d’air

26

. Un récepteur de faisceau

laser pas d’aplomb conduit à des mesures erronées.

Montage avec embase de fixation (voir figure A)

Il est possible de monter le récepteur de faisceau laser à l’aide

de la fixation

35

 soit sur une platine de mesure d’un laser de

chantier

31

 (accessoire) soit sur d’autres auxiliaires d’une lar-

geur de jsuqu’à 65 mm environ.

Serrez la fixation

35

 au moyen de la vis de fixation

34

 dans le

logement

29

 se trouvant sur le dos du récepteur de faisceau

laser.

A

B

180°

OBJ_DOKU-20994-002.fm  Page 32  Monday, June 27, 2011  12:55 PM

 Français |

33

Bosch Power Tools

1 619 929 J22 | (27.6.11)

Desserrer la vis de fixation

32

, faites coulisser la fixation par

ex. sur la platine de mesure du laser de chantier

31

 et resser-

rer la vis de fixation

32

.

Le bord supérieur

33

 de la fixation se trouve sur le même ni-

veau que le marquage central

23

 et peut être utilisé pour mar-

quer le faisceau laser.

Fixation magnétique (voir figure B)

Si une fixation sûre n’est pas absolument nécessaire, vous

pouvez fixer le récepteur de faisceau laser à l’aide de la plaque

aimantée

22

 côté face à des pièces métalliques.

Exemples d’utilisation

Contrôler la profondeur de fouilles (voir figure C)

Positionnez l’appareil de mesure sur une surface stable ou

montez-le sur un trépied

30

.

Travailler avec le trépied : Alignez le faisceau laser sur la hau-

teur souhaitée. Reportez ou vérifiez la hauteur sur le lieu cible.

Travailler sans trépied : déterminez la différence de hauteur

entre le faisceau laser et la hauteur au niveau du point de réfé-

rence au moyen de la mire de visée laser

37

. Reportez ou vé-

rifiez la différence de hauteur mesurée sur le point ciblé.

Pour mesurer sur des grandes distances, il est recommandé

de positionner l’appareil de mesure toujours au milieu d’un

plan de travail et sur un trépied afin de réduire des perturba-

tions.

Pour les travaux sur un sol peu fiable, montez l’appareil sur le

trépied

30

. Activez la fonction d’alerte anti-chocs afin d’éviter

des mesures erronées dans le cas de mouvements de sol ou

de secousses de l’appareil de mesure.

Vue globale des affichages

Entretien et Service Après-Vente

Nettoyage et entretien

Maintenez le laser à rotation, le chargeur et le récepteur de

faisceau laser toujours en parfait état de propreté.

N’immergez jamais le laser rotatif, le chargeur et le récepteur

de faisceau laser dans l’eau ou dans d’autres liquides.

Nettoyez l’appareil à l’aide d’un chiffon doux et humide. N’uti-

lisez pas de détergents ou de solvants.

Nettoyez régulièrement le laser rotatif, en particulier les sur-

faces se trouvant près de l’ouverture de sortie du laser en

veillant à éliminer les poussières.

Si, malgré tous les soins apportés à la fabrication et au contrô-

le du laser à rotation, du chargeur ou du récepteur de faisceau

laser, ceux-ci présentaient un défaut, la réparation ne doit

être confiée qu’à une station de Service Après-Vente agréée

pour outillage Bosch. N’ouvrez pas le laser rotatif, le chargeur

et le récepteur de faisceau laser vous-même.

Pour toute demande de renseignement ou commande de piè-

ces de rechange, nous préciser impérativement le numéro

d’article à dix chiffres du laser rotatif, du chargeur ou du ré-

cepteur de faisceau laser indiqué sur la plaque signalétique.

Service Après-Vente et Assistance Des Clients

Notre Service Après-Vente répond à vos questions concer-

nant la réparation et l’entretien de votre produit et les pièces

de rechange. Vous trouverez des vues éclatées ainsi que des

informations concernant les pièces de rechange également

sous :

www.bosch-pt.com

Les conseillers techniques Bosch sont à votre disposition

pour répondre à vos questions concernant l’achat, l’utilisation

et le réglage de vos produits et de leurs accessoires.

Faisc

eau laser

Rotation du  laser

vert

rouge

vert

rouge

Mettre en fonctionnement l’appareil de mesure

(test automatique pendant 1 sec)

z

z

z

Nivellement automatique ou nivellement ultérieur

2x/s



2x/s

Appareil de mesure nivelé/prêt à fonctionner

z

z

z

Dépassement de la plage de nivellement automatique

2x/s



z

Alerte anti-chocs activés

z

Alerte anti-chocs déclenchée

2x/s



2x/s

Tension de la pile pour un fonctionnement de

≤

2 h

2x/s

Pile déchargée





z

2x/s

z



Fréquence de clignotement (deux fois par seconde)

Service permanent

Fonction arrêtée

OBJ_DOKU-20994-002.fm  Page 33  Monday, June 27, 2011  12:55 PM
