Bosch GRL 400 H Professional: Eesti

216

 | Eesti

1 619 929 J22 | (27.6.11)

Bosch Power Tools

Eesti

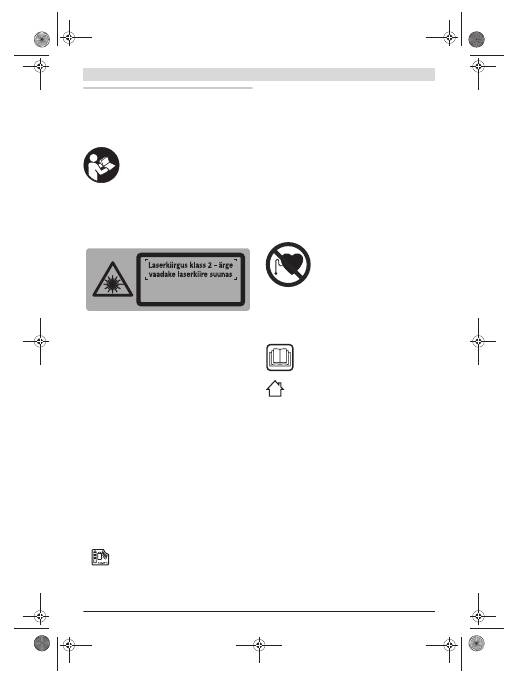

Ohutusnõuded

Pöördlaser

Mõõteseadmega ohutu ja turvalise töö

tagamiseks lugege läbi kõik juhised ning

järgige neid. Ärge katke mõõteseadmel

olevaid hoiatussilte kunagi kinni. HOIDKE

KÕIK JUHISED HOOLIKALT ALLES.

f

Ettevaatust

–

 siin nimetatud käsitsus- või justeerimis-

seadmetest erinevate seadmete kasutamine või teiste

meetodite rakendamine võib põhjustada ohtliku

kiirguse tekke.

f

Mõõteseade väljastatakse ingliskeelse hoiatussildiga

(seadme jooniste leheküljel tähistatud numbriga 14).

f

Enne seadme kasutuselevõttu katke ingliskeelne

hoiatussilt kaasasoleva eestikeelse kleebisega.

f

Ärge suunake laserkiirt inimeste ega loomade peale ja

ärge vaadake ise laserkiire suunas.

Mõõteseade tekitab

standardi IEC 60825-1 kohasele laseri klassile 2 vastavat

laserkiirgust. Sellega võite pimestada teisi inimesi.

f

Ärge kasutage laserkiire nähtavust parandavaid prille

kaitseprillidena.

Prillid muudavad laserkiire paremini

nähtavaks, kuid ei kaitse laserkiirguse eest.

f

Ärge kasutage laserkiire nähtavust parandavaid prille

päikseprillide ega kaitseprillidena mootorsõidukit

juhtides.

Laserkiire nähtavust parandavad prillid ei anna

täielikku kaitset UV-kiirguse eest ja vähendavad värvide

eristamise võimet.

f

Laske mõõteseadet parandada üksnes vastava ala

asjatundjatel, kes kasutavad originaalvaruosi.

Nii

tagate mõõteseadme ohutu töö.

f

Ärge lubage lastel lasermõõteseadet kasutada

järelevalveta.

Lapsed võivad teisi inimesi tahtmatult

pimestada.

f

Ärge kasutage mõõteseadet plahvatusohtlikus

keskkonnas, kus leidub süttivaid vedelikke, gaase või

tolmu.

Mõõteseadmes võivad tekkida sädemed, mille

toimel võib tolm või aur süttida.

f

Ärge avage akut.

Esineb lühise oht.

Kaitske akut kuumuse, sealhulgas pideva

päikesekiirguse, tule, vee ja niiskuse eest.

Esineb plahvatusoht.

f

Kasutusvälisel ajal hoidke akut eemal kirjaklambritest,

müntidest, võtmetest, naeltest, kruvidest ja teistest

väikestest metallesemetest, mis võivad aku kontaktid

omavahel ühendada.

Metallesemetega kokkupuutest

põhjustatud lühis aku kontaktide vahel tekitab põlengu

ohu.

f

Vale kasutuse puhul võib akust välja voolata akuvede-

likku. Vältige sellega kokkupuudet. Kui akuvedelikku

peaks sattuma nahale, peske vastavat kohta veega. Kui

akuvedelikku satub silma, pöörduge lisaks arsti poole.

Akuvedelik võib põhjustada nahaärritust või söövitust.

f

Laadige akut üksnes käesolevas kasutusjuhendis

nimetatud akulaadimisseadmega.

Ühte tüüpi akude

jaoks sobiv akulaadimisseade võib teist tüüpi akude

laadimisel põhjustada põlengu ohu.

f

Kasutage üksnes Boschi originaalakusid, mille pinge

vastab elektrilise tööriista andmesildil toodud pingele.

Muude akude, nt järeletehtud või parandatud akude või

teiste tootjate akude kasutamine põhjustab plahvatuse ja

varalise kahju ohu.

Ärge asetage laserkiire sihttahvlit 37

südamestimulaatorite lähedusse.

Laserkiire sihttahvli magnetid tekitavad

välja, mis võib südamestimulaatorite tööd

negatiivselt mõjutada.

f

Hoidke laserkiire sihttahvlit 37 eemal magnetilistest

andmekandjatest ja magnetiliselt tundlikest

seadmetest.

Laserkiire sihttahvli magnetite toime võib

andmed pöördumatult hävitada.

Akulaadija

Kõik ohutusnõuded ja juhised tuleb läbi

lugeda.

Ohutusnõuete ja juhiste eiramise

tagajärjeks võib olla elektrilöök, tulekahju ja/või

rasked vigastused.

Ärge jätke akulaadijat vihma ega niiskuse kät-

te.

Vee sissetungimine elektrilisse tööriista suu-

rendab elektrilöögi ohtu.

f

Ärge laadige akulaadimisseadmega teiste seadmete

akusid.

Akulaadimisseade on ette nähtud üksnes

pöördlaseris kasutatava Boschi akukomplekti laadimiseks.

Teiste seadmete akude laadimisel tekib süttimise ja

plahvatuse oht.

f

Hoidke akulaadija puhas.

Mustus tekitab elektrilöögi ohu.

f

Iga kord enne kasutamist kontrollige üle laadija,

toitejuhe ja pistik. Vigastuste tuvastamisel ärge

akulaadijat kasutage. Ärge avage akulaadijat ise ja

laske seda parandada vaid vastava ala spetsialistidel,

kes kasutavad originaalvaruosi.

Vigastatud akulaadija,

toitejuhe ja pistik suurendavad elektrilöögi ohtu.

f

Ärge kasutage akulaadijat kergestisüttival pinnal

(nt paberil, tekstiilidel jmt) ja süttimisohtlikus

keskkonnas.

Akulaadija kuumeneb laadimisel, mistõttu

tekkib tulekahjuoht.

f

Vale kasutuse puhul võib akust välja voolata akuvede-

likku. Vältige sellega kokkupuudet. Kui akuvedelikku

peaks sattuma nahale, peske vastavat kohta veega. Kui

akuvedelikku satub silma, pöörduge lisaks arsti poole.

Akuvedelik võib põhjustada nahaärritust või söövitust.

IEC 60825-1:2007-03

<1mW, 635 nm

OBJ_DOKU-20994-002.fm  Page 216  Monday, June 27, 2011  12:55 PM

 Eesti |

217

Bosch Power Tools

1 619 929 J22 | (27.6.11)

f

Ärge jätke lapsi järelevalveta.

Seeläbi tagate, et lapsed

ei hakka akulaadijaga mängima.

f

Lapsed ja isikud, kes ei ole oma füüsiliste või vaimsete

võimete tõttu suutelised akulaadijat ohutult käsitsema

või kellel puuduvad selleks vajalikud teadmised või

kogemused, ei tohi akulaadijat kasutada, välja arvatud

juhul, kui neid juhendab nende eest vastutav isik.

Vastasel korral tekib vale käsitsemise ja sellest tingitud

vigastuste oht.

Laserkiire vastuvõtja

Lugege kõik juhised läbi ja järgige neid.

HOIDKE KÕIK JUHISED HOOLIKALT ALLES.

Ärge asetage mõõteseadet südame-

stimulaatorite lähedusse.

Magnetplaat

22

tekitab välja, mis võib südamestimulaa-

torite tööd negatiivselt mõjutada.

f

Hoidke mõõteseadet eemal magnetilistest

andmekandjatest ja magnetiliselt tundlikest

seadmetest.

Magnetplaadi toime

22

 võib andmed

pöördumatult hävitada.

f

Laske mõõteseadet parandada üksnes vastava ala

asjatundjatel, kes kasutavad originaalvaruosi.

Nii

tagate mõõteseadme ohutu töö.

f

Ärge kasutage mõõteseadet plahvatusohtlikus

keskkonnas, kus leidub süttivaid vedelikke, gaase või

tolmu.

Mõõteseadmes võivad tekkida sädemed, mille

toimel võib tolm või aur süttida.

Seadme ja selle funktsioonide  kirjeldus

Nõuetekohane kasutus

Pöördlaser

Mõõteseade on ette nähtud horisontaaltasandite

kindlakstegemiseks ja kontrollimiseks. Mõõteseade ei ole

mõeldud vertikaalsuunaliseks nivelleerimiseks.

Mõõteseade sobib kasutamiseks välistingimustes.

Laserkiire vastuvõtja

Mõõteseade on ette nähtud pöörlevate laserkiirte kiireks

leidmiseks punktis „Tehnilised andmed“ toodud

lainepikkusel.

Seade sobib kasutamiseks sise- ja välistingimustes.

Seadme osad

Pöördlaseri, laadimisseadme ja laserkiire vastuvõtja osade

numeratsiooni aluseks on jooniste lehekülgedel toodud

numbrid.

Pöördlaser/akulaadimisseade

1

Automaatse nivelleerumise näit

2

Nupp (sisse/välja) / hoiatussignaal

3

Hoiatussignaali näit

4

Muutuv laserkiir

5

Laserkiire väljumisava

6

Laetuse astme näit

7

Aku

8

Patareipesa

9

Patareikorpuse lukustusnupp

10

Aku lukustusnupp

11

Laadija pistiku pesa

12

5/8"-keermega statiivi ava

13

Pöördlaseri seerianumber

14

Laseri hoiatussilt

15

Akulaadimisseade

16

Akulaadimisseadme võrgupistik

17

Laadimispistik

Laserkiire vastuvõtja*

18

Patareikorpuse kaane lukustus

19

Laserkiire vastuvõtja lüliti (sisse/välja)

20

Mõõtetäpsuse reguleerimise nupp

21

Helisignaali nupp

22

Magnetplaat

23

Keskpunkti märgistus

24

Laserkiire vastuvõtuväli

25

Ekraan

26

Laserkiire vastuvõtja libell

27

Laserkiire vastuvõtja seerianumber

28

Patareikorpuse kaas

29

Hoidiku kinnitusava

32

Kanduri kinnituskruvi

33

Hoidiku ülaserv

34

Kanduri kinnituskruvi

35

Kandur

Laserkiire vastuvõtja näidikud

a

Seadistuse „keskmine“ näit

b

Patarei madala pinge indikaatortuli

c

Ülemine suunanäit

d

Helisignaali näit

e

Keskpunkti näit

f

„Täpse“ seadistuse näit

g

Alumine suunanäit

Lisatarvikud/varuosad

30

Statiiv*

31

Ehituslaseri mõõtevarras*

36

Laserkiire nähtavust parandavad prillid*

37

Laserkiire sihttahvel*

38

Kohver

* Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel

kujutatud või kasutusjuhendis nimetatud lisatarvikuid.

OBJ_DOKU-20994-002.fm  Page 217  Monday, June 27, 2011  12:55 PM

218

 | Eesti

1 619 929 J22 | (27.6.11)

Bosch Power Tools

Tehnilised andmed

Montaaž

Pöördlaseri toide

Patareide/akude kasutamine

Mõõteseadmes on soovitav kasutada leelis-mangaan-

patareisid või akusid.

Patareikorpuse

8

 avamiseks keerake lukustusnupp

9

asendisse

 ja tõmmake patareikorpus välja.

Patareide või akude sissepanekul jälgige patareide õiget

polaarsust vastavalt patareikorpusel toodud joonisele.

Vahetage alati välja kõik patareid või akud ühekorraga.

Kasutage üksnes ühe tootja ja ühesuguse mahtuvusega

patareisid või akusid.

Sulgege patareikorpus

8

 ja keerake lukustusnupp

9

asendisse

.

Kui olete patareid või aku valesti sisse pannud, ei saa

mõõteseadet sisse lülitada. Patareide või aku paigaldamisel

jälgige õiget polaarsust.

f

Kui Te mõõteseadet pikemat aega ei kasuta, võtke

patareid või akud seadmest välja.

Patareid ja akud võivad

pikemal seismisel korrodeeruda või iseeneslikult tühjeneda.

Aku kasutamine

Enne esmakordset kasutamist laadige aku

7

 täis. Akut tohib

laadida üksnes ettenähtud akulaadimisseadmega

15

.

f

Pöörake tähelepanu võrgupingele!

Võrgupinge peab

ühtima akulaadija andmesildil märgitud pingega.

Pöördlaser

GRL 400 H

Professional

Tootenumber

3 601 K61 800

Tööpiirkond (raadius)

1)

–

ilma laserkiire vastuvõtjata ca

–

laserkiire vastuvõtjaga ca

10 m

200 m

Nivelleerumistäpsus

1) 2)

±

0,08 mm/m

Automaatne loodimispiirkond

üldjuhul

±

8 %  (

±

5

°

)

Nivelleerumisaeg üldjuhul

15 s

Pöörlemiskiirus

600 min

-1

Töötemperatuur

–

10 ... +50

°C

Hoiutemperatuur

–

20 ... +70

°C

Suhteline õhuniiskus max.

90 %

Laseri klass

2

Laseri tüüp

635 nm, <1 mW

Ø

 Laserkiire läbimõõt

väljumisava juures ca

1)

5 mm

Statiivi ühenduskeere

(horisontaalne)

5/8"-11

Akud (NiMH)

Patareid (alkaline)

2 x 1,2 V HR20 (D) (9 Ah)

2 x 1,5 V LR20 (D)

Tööaeg ca

–

Akud (NiMH)

–

Patareid (alkaline)

30 h

50 h

Kaal EPTA-Procedure 01/2003

järgi

1,8 kg

Mõõtmed

(pikkus x laius x kõrgus)

183 x 170 x 188 mm

Kaitseaste

IP 56 (tolmu- ja

veejoakindel)

1) temperatuuril 20

°C

2) piki telgi

Pöörake tähelepanu oma pöördlaseri andmesildil toodud

tootenumbrile, pöördlaserite kaubanduslik tähistus võib olla erinev.

Oma pöördlaserit saate identifitseerida andmesildil oleva seerianumbri

13

 järgi.

Akulaadimisseade

Tootenumber

2 610 A13 782

Nimipinge

V~

100

–

240

Sagedus

Hz

50/60

Aku laadimispinge

V=

7,5

Laadimisvool

A

1,0

Lubatud laadimistemperatuur

°C

0

–

45

Laadimisaeg

h

14

Akuelementide arv

2

Nimipinge (akuelemendi kohta)

V=

1,2

Kaal EPTA-Procedure 01/2003

järgi

kg

0,2

Kaitseaste

/

II

Laserkiire vastuvõtja

LR 1

Professional

Tootenumber

3 601 K15 400

Vastuvõetav lainepikkus

635

–

650 nm

Tööpiirkond

3)

200 m

Vastuvõtunurk

120

°

Vastuvõetav pöörlemiskiirus

>200 min

-1

Mõõtetäpsus

4)

–

seadistus „täpne“

–

seadistus „keskmine“

±

1 mm

±

3 mm

Töötemperatuur

–

10

°C

 ... +50

°C

Hoiutemperatuur

–

20

°C

 ... +70

°C

Patarei

1 x 9 V 6LR61

Tööaeg ca

50 h

Kaal EPTA-Procedure 01/2003

järgi

0,36 kg

Mõõtmed (pikkus x laius x

kõrgus)

148 x 73 x 30 mm

Kaitseaste

IP 65 (tolmukindel ja

voolava vee eest kaitstud)

3) Ebasoodsad keskkonnatingimused (nt otsene päikesekiirgus) võivad

tööpiirkonda (raadiust) kitsendada.

4) Sõltuvalt laserkiire vastuvõtja ja pöördlaseri vahelisest kaugusest

Pöörake tähelepanu laserkiire vastuvõtja tootenumbrile, mis on toodud

andmesildil; mõõteseadmete kaubanduslik tähistus võib olla erinev.

Laserkiire vastuvõtjat saate identifitseerida andmesildil oleva

seerianumbri

27

 järgi.

OBJ_DOKU-20994-002.fm  Page 218  Monday, June 27, 2011  12:55 PM

 Eesti |

219

Bosch Power Tools

1 619 929 J22 | (27.6.11)

Ühendage vooluvõrguga sobiv võrgupistik

16

laadimisseadmega

15

 ja laske kohale fikseeruda.

Ühendage akulaadimisseadme laadimispistik

17

 aku pessa

11

. Ühendage akulaadimisseade vooluvõrku. Tühja aku

laadimine kestab ca 14 h. Akulaadimisseade ja aku on

kaitstud ülelaadimise eest.

Uus või pikemat aega kasutamata aku saavutab täisvõimsuse

alles umbes 5 laadimis- ja tühjenemistsükli järel.

Ärge laadige akut

7

 iga kord pärast kasutamist, kuna vastasel

juhul väheneb aku mahtuvus. Laadige akut üksnes siis, kui

laetuse astme indikaator

6

 vilgub või pideva tulega põleb.

Oluliselt lühenenud kasutusaeg pärast laadimist näitab, et aku

on muutunud kasutuskõlbmatuks ja tuleb välja vahetada.

Tühja aku korral võite mõõteseadet kasutada ka laadija

15

 abil,

kui see on vooluvõrku ühendatud. Lülitage mõõteseade välja,

laadige akukomplekti umbes 10 minutit ja lülitage siis mõõte-

seade koos vooluvõrku ühendatud akulaadijaga uuesti sisse.

Aku

7

 vahetamiseks keerake lukustusnupp

10

 asendisse

ja tõmmake aku

7

 välja.

Asetage kohale uus aku ja keerake lukustusnupp

10

asendisse .

f

Kui Te mõõteseadet pikemat aega ei kasuta, võtke aku

seadmest välja.

Akud võivad pikemal seismisel

korrodeeruda või iseeneslikult tühjeneda.

Laetuse astme näit

Kui laetuse astme näit

6

 süttib esimest korda punase tulega,

saab mõõteseadmega töötada veel 2 tundi.

Kui laetuse astme näit

6

 põleb pideva punase tulega, ei saa

mõõtmisi enam teha. Mõõteseade lülitub 1 minuti pärast

automaatselt välja.

Laserkiire vastuvõtja toide

Laserkiire vastuvõtjas on soovitav kasutada leelis-mangaan-

patareisid.

Suruge patareikorpuse kaane lukustus

18

 väljapoole ja

tõmmake patareikorpuse kaas

28

 lahti.

Patarei sissepanekul jälgige patarei õiget polaarsust vastavalt

patareikorpusel toodud joonisele.

Kui patarei madala pinge sümbol

b

 ilmub ekraanile

25

 esimest

korda, saab laserkiire vastuvõtjat kasutada veel ca 3 h.

f

Kui Te laserkiire vastuvõtjat pikemat aega ei kasuta,

võtke patarei välja.

Patarei võib pikemal seismisel

korrodeeruda või iseeneslikult tühjeneda.

Kasutamine

Pöördlaseri kasutuselevõtt

f

Kaitske mõõteseadet niiskuse ja otsese päikese-

kiirguse eest.

f

Ärge hoidke mõõteseadet väga kõrgetel ja väga

madalatel temperatuuridel, samuti vältige

temperatuurikõikumisi.

Ärge jätke seadet näiteks

pikemaks ajaks autosse. Suuremate tem-

peratuurikõikumiste korral laske mõõteseadmel enne

kasutuselevõttu keskkonna temperatuuriga kohaneda.

Äärmuslikel temperatuuridel ja temperatuurikõikumiste

korral võib seadme mõõtetäpsus väheneda.

f

Kaitske mõõteseadet tugevate löökide ja kukkumiste

eest.

Kui mõõteseadmele on avaldunud tugev väline

mehaaniline toime, tuleb enne edasitöötamist alati

kontrollida seadme täpsust (vt „Pöördlaseri nivelleerumise

täpsus“, lk 221).

Mõõteseadme kohaleseadmine

Asetage seade stabiilsele aluspinnale või

kasutage statiivi

30

 (lisatarvik).

Suure loodimistäpsuse tõttu reageerib

mõõteseade väga tundlikult põrutustele ja

kohamuutustele. Seetõttu jälgige

järelloodimisest põhjustatud

töökatkestuste vältimiseks, et

mõõteseadme asend oleks stabiilne.

Sisse-/väljalülitus

f

Ärge suunake laserkiirt inimeste ega loomade peale

(eelkõige mitte nende silmade kõrgusel) ja ärge

vaadake ka ise otse laserkiire suunas (ka mitte

suurema vahemaa tagant).

Mõõteseade saadab kohe

pärast sisselülitamist välja muutuva laserkiire

4

.

Mõõteseadme

sisselülitamiseks

 vajutage korraks nupule

(sisse/välja)

2

. Näidud

3

,

1

 ja

6

 süttivad korraks. Mõõteseade

hakkab kohe automaatselt nivelleeruma. Nivelleerumise ajal

vilgub nivelleerumise näit

1

 rohelise tulega, laser ei pöörle ja

vilgub.

Mõõteseade on nivelleerunud, kui nivelleerumise näit

1

 süttib

pideva rohelise tulega ja laser pidevalt põleb. Pärast

nivelleerumise lõppu käivitub mõõteseade automaatselt

pöördliikumisrežiimis.

Mõõteseade töötab ükses kindla pöörlemiskiirusega

pöördliikumisrežiimil, mis sobib ka laserkiire vastuvõtja

kasutamiseks.

Vaikimisi seadistuste puhul on hoiatuse funktsioon

automaatselt sisse lülitatud, hoiatussignaali näit

3

 põleb

rohelise tulega.

Seadme

väljalülitamiseks

 vajutage korraks nupule (sisse/

välja)

2

. Rakendunud hoiatussignaali puhul (hoiatussignaali

näit

3

 vilgub punase tulega) vajutage nupule (sisse/välja)

korraks, et hoiatusfunktsiooni uuesti käivitada, ja seejärel

veel korraks, et mõõteseadet välja lülitada.

f

Ärge jätke sisselülitatud seadet järelevalveta ja lüli-

tage seade pärast kasutamist välja.

Laserkiir võib teisi

inimesi pimestada.

Patareide kaitsmiseks lülitub mõõteseade automaatselt välja,

kui on olnud väljaspool automaatse nivelleerumise vahemikku

üle 2 tunni või kui hoiatussignaal on rakendunud rohkem kui

2 tunni eest (vt „Pöördlaseri automaatne nivelleerumine“,

lk 220). Muutke mõõteseadme asendit ja lülitage see uuesti

sisse.

Laserkiire vastuvõtja kasutuselevõtt

f

Kaitske laserkiire vastuvõtjat niiskuse ja otsese

päikesepaiste eest.

OBJ_DOKU-20994-002.fm  Page 219  Monday, June 27, 2011  12:55 PM

220

 | Eesti

1 619 929 J22 | (27.6.11)

Bosch Power Tools

f

Ärge hoidke laserkiire vastuvõtjat väga kõrgetel ja väga

madalatel temperatuuridel, samuti vältige

temperatuurikõikumisi.

Ärge jätke seadet näiteks

pikemaks ajaks autosse. Suuremate temperatuurikõikumiste

korral laske laserkiire vastuvõtjal enne kasutuselevõttu

keskkonna temperatuuriga kohaneda. Äärmuslikel

temperatuuridel ja temperatuurikõikumiste korral võib

laserkiire vastuvõtja täpsus väheneda.

Asetage laserkiire vastuvõtja pöördlaserist vähemalt 50 cm

kaugusele. Paigutage laserkiire vastuvõtja nii, et laserkiir saab

tabada vastuvõtuvälja

24

.

Sisse-/väljalülitus

f

Laserkiire vastuvõtja sisselülitamisel kõlab vali

helisignaal.

„Helisignaali A-filtriga korrigeeritud helirõhu

tase on 0,2 m kaugusel kuni 95 dB(A).“

f

Ärge hoidke laserkiire vastuvõtjat kõrva lähedal!

Vali

helisignaal võib kahjustada kuulmist.

Laserkiire vastuvõtja

sisselülitamiseks

 vajutage lülitile

(sisse/välja)

19

. Kõlab kaks helisignaali ja kõik ekraani näidud

süttivad korraks.

Laserkiire vastuvõtja

väljalülitamiseks

 vajutage uuesti lülitile

(sisse/välja)

19

.

Kui umbes 10 minuti jooksul ei vajutata laserkiire vastuvõtja

ühelegi nupule ja kui vastuvõtuväli

24

 10 minuti jooksul laser-

kiirt vastu ei võta, lülitub laserkiire vastuvõtja patarei sääst-

miseks automaatselt välja. Väljalülitumist kinnitab helisignaal.

Keskpunkti näidu valik

Nupuga

20

 saate kindlaks määrata, millise täpsusega näida-

takse laserkiire asendit vastuvõtuväljal „keskkohas olevana“:

–

„täpne“ seadistus (näit

f

 ekraanil),

–

„keskmine“ seadistus (näit

a

 ekraanil).

Täpsuse seadistuse muutmisel kõlab helisignaal.

Pärast laserkiire vastuvõtja sisselülitamist on alati

seadistatud „keskmine“ täpsus.

Suunanäidud

Alumine näit

g

, keskkoha näit

e

 ja ülemine näit

c

 (vastavalt

laserkiire vastuvõtja esi- ja tagaküljel) näitavad pöörleva

laserkiire asendit vastuvõtuväljal

24

. Asendit võib lisaks

näidata helisignaal (vt „Helisignaal laserkiire asendi

näitamiseks“, lk 220).

Laserkiire vastuvõtja on liiga madalal:

 Kui laserkiir läbib

vastuvõtuvälja

24

 ülemist poolt, ilmub ekraanile alumine

suunanäit

g

.

Sisselülitatud helisignaali puhul kõlab aeglase intervalliga

helisignaal.

Viige laserkiire vastuvõtja noole suunas üles. Lähenemisel

keskkoha märgistusele

23

 kuvatakse veel vaid suunanäidu

g

otsa.

Laserkiire vastuvõtja on liiga kõrgel:

 Kui laserkiir läbib

vastuvõtuvälja

24

 alumist poolt, ilmub ekraanile ülemine

suunanäit

c

.

Sisselülitatud helisignaali korral kõlab helisignaal kiirema

intervalliga.

Viige laserkiire vastuvõtja noole suunas alla. Lähenemisel

keskkoha märgistusele

23

 kuvatakse veel vaid suunanäidu

c

otsa.

Laserkiire vastuvõtja on keskpunktis:

 Kui laserkiir läbib

vastuvõtuvälja

24

 keskkoha märgistuse

23

 tasandil, siis

süttib keskkoha näit

e

. Kui helisignaal on sisse lülitatud, kõlab

pidev helisignaal.

Helisignaal laserkiire asendi näitamiseks

Laserkiire asendit vastuvõtuväljal

24

 saab näidata

helisignaaliga.

Pärast laserkiire vastuvõtja sisselülitamist on helisignaal alati

välja lülitatud.

Helisignaali sisselülitamisel võite valida kahe helitugevuse

vahel.

Helisignaali sisselülitamiseks või muutmiseks vajutage

helisignaali nupule

21

 seni, kuni ekraanil kuvatakse soovitud

helitugevust. Keskmise helitugevuse puhul vilgub helisignaali

näit

d

 ekraanil, kõrge helitugevuse puhul põleb näit pidevalt,

väljalülitatud helisignaali puhul näit kustub.

Pöördlaseri automaatne nivelleerumine

Pärast sisselülitamist kontrollib seade horisontaalset asendit

ja tasakaalustab hälbed automaatse nivelleerumise

vahemikus ca 8 % (5

°

) automaatselt.

Kui mõõteseadme kalle on pärast sisselülitamist või asendi

muutust rohkem kui 8 %, ei ole automaatne nivelleerumine

enam võimalik. Sellisel juhul rootor seiskub, laser vilgub ja

nivelleerumise näit

1

 põleb pideva punase tulega. Seadke

mõõteseade uude asendisse ja oodake ära automaatne

nivelleerumine. Ilma uude asendisse seadmiseta lülitub laser

2 minuti möödudes ja mõõteseade 2 tunni möödudes välja.

Kui mõõteseade on nivelleerunud, kontrollib see horisontaalset

asendit pidevalt. Asendi muutumisel nivelleerub seade

automaatselt uuesti. Ebaõigete mõõtetulemuste vältimiseks

seiskub rootor nivelleerumise ajaks, laser vilgub ja

nivelleerumise näit

1

 vilgub rohelise tulega.

Hoiatussignaali funktsioon

Mõõteseade on varustatud hoiatussignaali funktsiooniga, mis

hoiab asendi muutumise ja mõõteseadme kõikumise või

aluspinna vibratsiooni puhul ära nivelleerumise muutunud

kõrgusel ja sellega kõrguste vead.

Pärast mõõteseadme sisselülitamist on hoiatussignaali

funktsioon tehase poolt sisse lülitatud (hoiatussignaali näit

3

põleb). Hoiatussignaal aktiveerub ca 30 sekundit pärast

mõõteseadme sisselülitamist või hoiatussignaali funktsiooni

sisselülitamist.

Kui mõõteseadme asendi muutmisel ületatakse automaatse

nivelleerumise vahemik või registreeritakse tugev kõikumine,

rakendub hoiatussignaal: Pöörlemine seiskub, laser vilgub,

nivelleerumise näit

1

 kustub ja hoiatussignaali näit

3

 vilgub

punase tulega.

Rakendunud hoiatussignaali puhul vajutage korraks nupule

(sisse/välja)

2

. Hoiatusfunktsioon käivitub uuesti ja

mõõteseade hakkab nivelleeruma. Kohe kui mõõteseade on

nivelleerunud (nivelleerumise näit

1

 põleb pideva rohelise

tulega), käivitub seade automaatselt pöördrežiimil.

Kontrollige nüüd laserkiire kõrgust võrdluspunkti najal ja

korrigeerige kõrgust vajaduse korral.

OBJ_DOKU-20994-002.fm  Page 220  Monday, June 27, 2011  12:55 PM

 Eesti |

221

Bosch Power Tools

1 619 929 J22 | (27.6.11)

Kui rakendunud hoiatussignaali korral ei käivitata

hoiatusfunktsiooni nupule

2

 vajutamisega uuesti, lülitub laser

2 minuti pärast ja mõõteseade 2 tunni pärast automaatselt välja.

Hoiatussignaali funktsiooni

väljalülitamiseks

 vajutage

nupule (sisse/välja)

2

 3 s. Rakendunud hoiatussignaali puhul

(hoiatussignaali näit

3

 vilgub punase tulega) nupule

(sisse/välja) kõigepealt korraks ja seejärel uuesti 3 s. Kui

hoiatussignaali funktsioon on välja lülitatud, siis

hoiatussignaali näit

3

 kustub.

Hoiatussignaali funktsiooni

sisselülitamiseks

 vajutage nupule

(sisse/välja)

2

 3 s. Hoiatussignaali näit

3

 põleb pideva rohelise

tulega ja 30 sekundi pärast aktiveerub hoiatussignaal.

Hoiatussignaali funktsiooni seadistus salvestatakse

mõõteseadme väljalülitamisel.

Pöördlaseri nivelleerumise täpsus

Täpsust mõjutavad tegurid

Suurimat mõju avaldab ümbritseva keskkonna temperatuur.

Eriti just maapinnalt (põrandalt) ülespoole kulgevad

temperatuurierinevused võivad laserkiire kõrvale kallutada.

Hälbed muutuvad oluliseks alates ca 20 m kauguselt

seadmest ning võivad 100 m kaugusel olla kaks kuni neli

korda suuremad kui 20 m kaugusel.

Kuna temperatuuride erinevus on kõige suurem just maapinna

(põranda) lähedal, on soovitav mõõtmiste teostamisel

seadmest alates 20 m kaugusel paigaldada seade alati statiivile.

Lisaks paigaldage seade võimalusel alati tööpiirkonna keskele.

Seadme täpsuse kontrollimine

Lisaks välistele mõjudele võib kõrvalekaldeid põhjustada ka

seadmele endale avalduv toime (nt kukkumine või tugev

löök). Seetõttu kontrollige seadme täpsust iga kord enne töö

alustamist.

Kontrollimiseks läheb vaja 20 m pikkust ühetasast ja

stabiilset pinda, mis jääb seinte A ja B vahele. Teostada tuleb

mõõtmine läbi telgede X ja Y (vastavalt positiivne ja

negatiivne; 4 terviklikku mõõtmist).

–

Paigaldage seade seina A lähedale statiivile või asetage

stabiilsele ühetasasele pinnale. Lülitage mõõteseade sisse.

–

Pärast nivelleerumise lõppemist märkige laserkiire

keskpunkt seinale A (punkt

I

).

–

Keerake mõõteseadet 180

°

, laske seadmel nivelleeruda ja

märkige laserkiire keskpunkt vastasseinale B (punkt

II

).

–

Asetage seade

–

 ilma seda pööramata

–

 seina B lähedale,

lülitage sisse ja laske seadmel nivelleeruda.

–

Rihtige seadme kõrgus välja nii (statiivi abil või vajadusel

midagi seadme alla asetades), et laserkiire keskpunkt

tabab eelnevalt seinale B märgitud punkti

II

.

–

Keerake mõõteseadet 180

°

, ilma et muudaksite kõrgust.

Laske seadmel nivelleeruda ja märkige laserkiire

keskpunkt seinale A (punkt

III

). Veenduge, et punkt

III

asub võimalikult vertikaalselt punkti

I

 kohal või all.

–

Vahe

d

 seinal A märgitud punktide

I

 ja

III

 vahel annab

seadme tegeliku hälbe mõõdetud telje osas.

Korrake mõõteprotsessi ülejäänud kolme telje osas. Selleks

pöörake seadet enne mõõteprotsessi alustamist iga kord

90

°

.

2 x 20 = 40 m kaugusel on lubatud maksimaalne hälve:

40 m x

±

0,08 mm/m =

±

3,2 mm.

Vahe

d

 punktide

I

 ja

III

 vahel tohib järelikult iga üksiku

mõõteprotsessi puhul olla maksimaalselt 3,2 mm.

Kui neljast teostatud mõõtmisest ühe tulemus nimetatud

tolerantsi ületab, tuleb seade toimetada Boschi volitatud

remonditöökotta.

A

B

20 m

A

B

180°

A

B

A

B

180°

OBJ_DOKU-20994-002.fm  Page 221  Monday, June 27, 2011  12:55 PM

222

 | Eesti

1 619 929 J22 | (27.6.11)

Bosch Power Tools

Juhised töötamiseks pöördlaseriga

f

Märgistamiseks kasutage alati ainult laserjoone

keskpunkti.

Laserjoone laius muutub kauguse muutudes.

Laserkiire nähtavust parandavad prillid (lisatarvik)

Laserkiire nähtavust parandavad prillid elimineerivad

ümbritseva valguse. Tänu sellele võtab silm laserkiire punast

valgust paremini vastu.

f

Ärge kasutage laserkiire nähtavust parandavaid prille

kaitseprillidena.

Prillid muudavad laserkiire paremini

nähtavaks, kuid ei kaitse laserkiirguse eest.

f

Ärge kasutage laserkiire nähtavust parandavaid prille

päikseprillide ega kaitseprillidena mootorsõidukit

juhtides.

Laserkiire nähtavust parandavad prillid ei anna

täielikku kaitset UV-kiirguse eest ja vähendavad värvide

eristamise võimet.

Töö statiiviga (lisatarvik)

Mõõteseade on varustatud 5/8"-keermega statiivi avaga, mis

võimaldab kinnitada mõõteseadet horisontaalrežiimil

töötamiseks statiivile. Asetage mõõteseade nii, et ava

12

 jääb

kohakuti statiivi 5/8"-keermega ja kinnitage see statiivi

lukustuskruviga.

Välise mõõtskaalaga statiivi

30

 korral on võimalik kõrguste

erinevust otse reguleerida.

Töö laserkiire sihttahvliga (lisatarvik)

Laserkiire sihttahvli

37

 abil saate laserkiire tasandi üle kanda

seinale.

Nullvälja ja skaalaga saab mõõta nihet soovitud kõrguseni ja

seda teises kohas uuesti ära märkida. Sellega jääb ära seadme

täpne seadistamine ülekantavale kõrgusele.

Laserkiire sihttahvel

37

 on kaetud peegelduva kattega, mis

teeb laserkiire suurema vahemaa tagant või tugeva

päikesekiirguse käes paremini nähtavaks. Ereduse

suurenemine on tuvastatav vaid siis, kui vaatate laserkiire

sihttahvli suunas paralleelselt laserkiirega.

Töö mõõtevardaga (lisatarvik)

Tasapindade kontrollimisel ja languste märkimisel on

soovitav kasutada mõõtelatti

31

 koos laserkiire vastuvõtjaga.

Mõõtelati

31

 ülemisele osale on kantud suhteline

mõõteskaala (

±

50 cm). Selle nullkõrguse saab välja

reguleerida alt. Seeläbi on ettenähtud kõrgusest

kõrvalekallete lugem kohe näha.

Juhised töötamiseks laserkiire vastuvõtjaga

Märgistamine

Keskkoha märgistuse

23

 juurde laserkiire vastuvõtja vasakule

ja paremale poole saab märkida laserkiire kõrguse, kui

laserkiir läbib vastuvõtuvälja

24

 keskkohta. Keskkoha

märgistus asub 45 mm kaugusel laserkiire vastuvõtja

ülaservast.

Väljarihtimine libelli abil

Libelli

26

 abil saab laserkiire vastuvõtjat vertikaalselt välja

loodida. Laserkiire vastuvõtja, mis ei ole loodis, annab

ebaõiged mõõtetulemused.

Kinnitamine kanduri abil (vt joonist A)

Laserkiire vastuvõtjat saab kanduri

35

 abil kinnitada nii laseri

mõõtelati

31

 (lisatarvik) kui ka teiste kuni 65 mm laiuste

abivahendite külge.

Kinnitage kandur

35

 kinnituskruviga

34

 laserkiire vastuvõtja

tagaküljel asuvasse kinnitusavasse

29

.

Keerake lahti lukustuskruvi

32

, lükake kandur laseri

mõõtelatile

31

 ja keerake lukustuskruvi

32

 uuesti kinni.

Kanduri ülaserv

33

 asub keskkoha märgistusega

23

 ühel

kõrgusel ja seda saab kasutada laserkiire märkimiseks.

Magnetiga kinnitamine (vt joonist B)

Kui kindel kinnitamine ei ole ilmtingimata vajalik, saab

laserkiire vastuvõtjat magnetplaadi

22

 abil kinnitada

metalldetailide külge.

Kasutusnäited

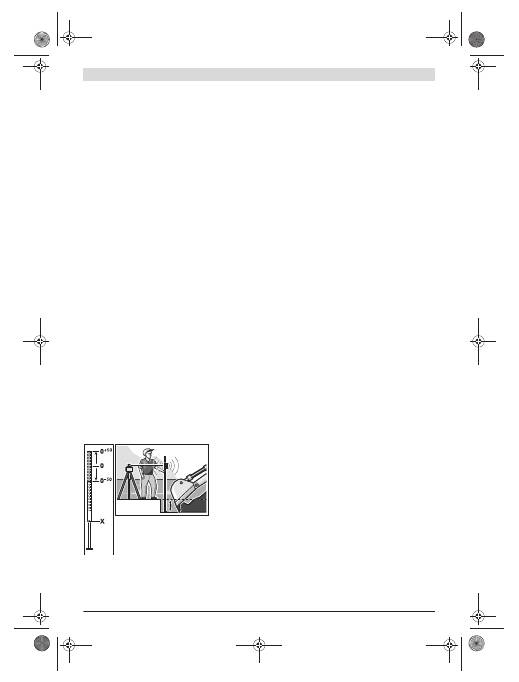

Ehitussüvendite sügavuse kontrollimine (vt joonist C)

Asetage seade stabiilsele aluspinnale või kasutage statiivi

30

(lisatarvik).

Töö statiiviga: Rihtige laserkiir soovitud kõrgusele. Kandke

kõrgus sihtkohta üle või kontrollige seda.

Töö ilma statiivita: Laserkiire sihttahvli

37

 abil tehke kindlaks

laserkiire ja võrdluspunkti kõrguse vahe. Kandke mõõdetud

kõrguse vahe sihtkohta üle või kontrollige seda.

Suurte vahekauguste korral tuleb mõõteseade häiriva mõju

vähendamiseks asetada alati tööpinna keskele statiivile.

Ebatasase pinna puhul kinnitage mõõteseade alati statiivile

30

. Aktiveerige hoiatussignaali funktsioon, et vältida

mõõteseadme kõikumisest tingitud ebatäpseid

mõõtetulemusi.

OBJ_DOKU-20994-002.fm  Page 222  Monday, June 27, 2011  12:55 PM

 Eesti |

223

Bosch Power Tools

1 619 929 J22 | (27.6.11)

Ülevaade indikaatoritest

Hooldus ja teenindus

Hooldus ja puhastus

Hoidke pöördlaser, akulaadimisseade ja laserkiire vastuvõtja

alati puhtad.

Ärge asetage pöördlaserit, akulaadimisseadet ega laserkiire

vastuvõtjat vette ega teistesse vedelikesse.

Pühkige seade puhtaks niiske, pehme lapiga. Ärge kasutage

puhastusvahendeid ega lahusteid.

Puhastage regulaarselt pöördlaseri laserkiire väljumisava

ümber olevat pinda ja eemaldage sellelt ebemed.

Pöördlaser, akulaadimisseade ja laserkiire vastuvõtja on

hoolikalt valmistatud ja testitud. Kui seadmed peaksid sellest

hoolimata rikki minema, tuleb need lasta parandada Boschi

elektriliste tööriistade volitatud remonditöökojas. Ärge avage

pöördlaserit, akulaadimisseadet ja laserkiire vastuvõtjat ise.

Järelepärimiste esitamisel ja tagavaraosade tellimisel näidake

kindlasti ära pöördlaseri, laadimisseadme ja laserkiire

vastuvõtja andmesildil olev 10-kohaline tootenumber.

Müügijärgne teenindus ja nõustamine

Müügiesindajad annavad vastused toote paranduse ja

hooldusega ning varuosadega seotud küsimustele. Joonised

ja lisateabe varuosade kohta leiate ka veebiaadressilt:

www.bosch-pt.com

Boschi müügiesindajad nõustavad Teid toodete ja lisa-

tarvikute ostmise, kasutamise ja seadistamisega seotud

küsimustes.

Eesti Vabariik

Mercantile Group AS

Boschi elektriliste käsitööriistade remont ja hooldus

Pärnu mnt. 549

76401 Saue vald, Laagri

Tel.: + 372 (0679) 1122

Faks: + 372 (0679) 1129

Kasutuskõlbmatuks muutunud seadmete käitlus

Pöördlaser, laadimisseade, laserkiire vastuvõtja,

akud, lisatarvikud ja pakend tuleb

keskkonnasäästlikult ringlusse võtta.

Ärge käidelge pöördlaserit, laadimisseadet, laserkiire

vastuvõtjat ja akusid/patareisid koos olmejäätmetega!

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Liidu direktiivile

2002/96/EÜ elektri- ja elektroonikasead-

mete jäätmete kohta ja vastavalt direktiivile

2006/66/EÜ tuleb defektsed või kasutus-

ressursi ammendanud akud/patareid eraldi

kokku koguda ja keskkonnasäästlikult

korduskasutada.

Akud/patareid:

Ni-MH:

 nikkel-metallhüdriid

Tootja jätab endale õiguse muudatuste tegemiseks.

Las

e

rk

iir

Las

e

ri

pö

ör

dliik

umine

rohe-

line

punane

rohe-

line

punane

Mõõteseadme sisselülitamine (1 s automaatne test)

z

z

z

Välja- või järelloodimine

2x/s



2x/s

Seade on end välja loodinud/töövalmis

z

z

z

Automaatne loodimispiirkond ületatud

2x/s



z

Hoiatussignaal aktiveeritud

z

Hoiatussignaal rakendunud

2x/s



2x/s

Patarei pinge

≤

2 töötundi

2x/s

Aku tühi





z

2x/s

z



Vilkumissagedus (kaks korda sekundis)

Püsirežiim

Funktsioon seiskunud

OBJ_DOKU-20994-002.fm  Page 223  Monday, June 27, 2011  12:55 PM
