Bosch GRL 400 H Professional: Hrvatski

 Hrvatski |

207

Bosch Power Tools

1 619 929 J22 | (27.6.11)

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

Poskbite za to, da bodo rotacijski laser, polnilna naprava in

laserski sprejemnik vedno čisti.

Rotacijskega laserja, polnilne naprave in laserskega

sprejemnika ne smete potopiti v vodo ali druge tekočine.

Umazanijo obrišite z vlažno, mehko krpo. Uporaba čistil in

topil ni dovoljena.

Še posebej redno čistite pri rotacijskem laserju površine pri

izstopni odprtini laserja in pri tem pazite na delčke vlaken.

Če rotacijski laser, polnilna naprava ali laserski sprejemnik

kljub skrbnim postopkom proizvodnje in preizkusov kdaj ne bi

delovali, morate poskrbeti za to, da se popravilo izvede s

strani pooblaščenega servisa za električna orodja Bosch.

Sami ne smete odpirati rotacijskega laserja, polnilne naprave

in laserskega sprejemnika.

Pri vseh vprašanjih in naročilih nadomestnih delov morate

nujno navesti desetmestno številko izdelka s tipske tablice

rotacijskega laserja, polnilne naprave oz. laserskega

sprejemnika.

Servis in svetovanje

Servis vam bo dal odgovore na vaša vprašanja glede popravila

in vzdrževanja izdelka ter nadomestnih delov. Prikaze

razstavljenega stanja in informacije glede nadomestnih delov

se nahajajo tudi na internetnem naslovu:

www.bosch-pt.com

Skupina svetovalcev podjetja Bosch vam bo z veseljem na

voljo pri vprašanjih glede nakupa, uporabe in nastavitve

izdelka in pribora.

Slovensko

Top Service d.o.o.

Celovška 172

1000 Ljubljana

Tel.: +386 (01) 5194 225

Tel.: +386 (01) 5194 205

Fax: +386 (01) 5193 407

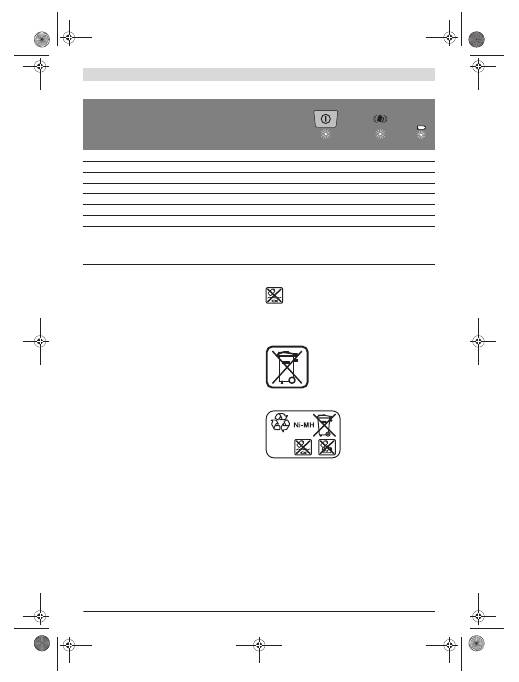

Odlaganje

Rotacijski laser, polnilno napravo, laserski

sprejemnik, akumulatorske baterije, pribor in

embalažo morate reciklirati v skladu z varstvom

okolja.

Rotacijskega laserja, polnilne naprave, laserskega

sprejemnika in akumulatorskih baterij/baterij ne smete

odvreči med hišne odpadke!

Samo za države EU:

V skladu z Direktivo 2002/96/ES se morajo

električne naprave, ki niso več v uporabi ter

v skladu z Direktivo 2006/66/ES se morajo

okvarjene ali obrabljene akumulatorske

baterije/baterije zbirati ločeno in jih okolju

prijazno reciklirati.

Akumulatorji/baterije:

Ni-MH:

 nikelj-kovinsko hidridne

Pridržujemo si pravico do sprememb.

Hrvatski

Upute za sigurnost

Rotacioni laser

Sve upute treba pročitati i pridržavati ih se,

kako bi se sa mjernim alatom moglo raditi

bezopasno i sigurno. Znakove i natpise

upozorenja na mjernom alatu održavajte

čitljivim. OVE UPUTE SPREMITE NA SIGUR-

NO MJESTO.

f

Oprez

–

 ako se koriste uređaji za posluživanje ili

podešavanje različiti od onih ovdje navedenih ili se

izvode drugačiji postupci, to može dovesti do opasnih

izlaganja zračenju.

f

Mjerni alat se isporučuje sa natpisom upozorenja na

engleskom jeziku (na prikazu mjernog alata na stranici

sa slikama, označen brojem 14).

f

Prije prve uporabe na naljepnicu sa engleskim tekstom

nalijepite isporučenu naljepnicu na Vašem materinjem

jeziku.

f

Lasersku zraku ne usmjeravajte na ljude ili životinje i ne

gledajte izravno u lasersku zraku.

Ovaj mjerni alat

proizvodi lasersko zračenje klase lasera 2, prema

IEC 60825-1. Zbog toga možete zaslijepiti ljude.

f

Naočale za gledanje lasera ne koristite kao zaštitne

naočale.

Naočale za gledanje lasera služe za bolje

prepoznavanje laserske zrake, međutim one ne mogu

zaštititi od laserskog zračenja.

f

Naočale za gledanje lasera ne koristite kao sunčane

naočale ili u cestovnom prometu.

Naočale za gledanje

lasera ne služe za potpunu zaštitu od ultraljubičastih zraka

i smanjuju sposobnost za razlikovanje boja.

f

Popravak mjernog alata prepustite samo

kvalificiranom stručnom osoblju i samo sa originalnim

rezervnim dijelovima.

Na taj će se način postići da ostane

zadržana sigurnost mjernog alata.

IEC 60825-1:2007-03

<1mW, 635 nm

OBJ_DOKU-20994-002.fm  Page 207  Monday, June 27, 2011  12:55 PM

208

 | Hrvatski

1 619 929 J22 | (27.6.11)

Bosch Power Tools

f

Ne dopustite djeci da bez nadzora koriste laserski

mjerni alat.

Djeca bi mogla nehotično zaslijepiti druge

ljude.

f

Sa mjernim alatom ne radite u okolini ugroženoj

eksplozijom, u kojoj se nalaze zapaljive tekućine,

plinovi ili prašina.

U mjernom alatu mogu nastati iskre

koje mogu zapaliti prašinu ili pare.

f

Ne otvarajte aku-paket.

Postoji opasnost od kratkog

spoja.

Aku-paket zaštitite od izvora topline, npr. i od

stalnog sunčevog zračenja, vatre, vode i vlage.

Postoji opasnost od eksplozije.

f

Aku-paket koji ne koristite držite dalje od uredskih

spajalica, kovanica, ključeva, čavala, vijaka ili ostalih

sitnih metalnih predmeta koji mogu uzrokovati pre-

moštenje kontakata.

Kratki spoj između kontakata aku-

baterije može dovesti do opeklina ili požara.

f

Kod pogrešne primjene tekućina može isteći iz aku-

paketa. Izbjegavajte kontakt s ovom tekućinom. Kod

slučajnog kontakta, ugrožene dijelove kože treba

isprati vodom. Ako bi tekućina dospjela u oči, odmah

zatražite liječničku pomoć.

Istekla tekućina iz aku-

baterije može dovesti do nadražaja ili opeklina kože.

f

Aku-paket punite samo sa punjačem navedenim u ovim

uputama za rukovanje.

Za punjač koji je prikladan za

jednu određenu vrstu aku-baterije, postoji opasnost od

požara ako bi se koristio sa nekom drugom aku-baterijom.

f

Koristite samo originalne Bosch aku-pakete sa

naponom navedenim na tipskoj pločici vašeg mjernog

alata.

Kod uporabe nekog drugog aku-paketa, npr.

plagijata, dorađenih aku-paketa ili proizvoda drugih

proizvođača, postoji opasnost od ozljeda kao i materijalnih

šteta zbog eksplodiranih aku-paketa.

Lasersku ciljnu ploču 37 ne stavljajte

blizu srčanih stimulatora.

Magneti na

laserskoj ciljnoj ploči proizvode magnetsko

polje koje može poremetiti funkciju srčanih

stimulatora.

f

Lasersku ciljnu ploču 37 držite što dalje od magnetskih

nosača podataka i od uređaja osjetljivih na djelovanje

magneta.

Pod djelovanjem magneta na laserskoj ciljnoj

ploči, može doći do nepopravljivih gubitaka podataka.

Punjač aku-baterije

Treba pročitati sve napomene o sigurnosti i

upute.

Ako se ne bi poštivale napomene o

sigurnosti i upute to bi moglo uzrokovati strujni

udar, požar i/ili teške ozljede.

Punjač držite dalje od kiše ili vlage.

Prodiranje

vode u punjač povećava opasnost od električnog

udara.

f

Sa punjačem ne  aku-baterije drugih proizvođača.

Punjač je predviđen samo za punjenje Bosch aku-baterija

koje se koriste u rotacionom laseru. Kod punjenja aku-

baterija drugih proizvođača postoji opasnost od požara i

eksplozije.

f

Punjač održavajte čistim.

Zbog zaprljanosti postoji

opasnost od električnog udara.

f

Prije svakog korištenja provjerite punjač, kabel i

utikač. Punjač ne koristite ukoliko bi se ustanovile

greške. Punjač ne otvarajte sami, a popravak

prepustite samo kvalificiranom stručnom osoblju i

samo sa originalnim rezervnim dijelovima.

Oštećeni

punjači, kabel i utikač povećavaju opasnost od električnog

udara.

f

Punjač ne koristite na lako zapaljivoj podlozi (npr.

papiru, tekstilnim materijalima, itd.), odnosno u

zapaljivoj okolini.

Zbog zagrijavanja punjača nastalog kod

punjenja, postoji opasnost od požara.

f

Kod pogrešne primjene tekućina može isteći iz aku-

paketa. Izbjegavajte kontakt s ovom tekućinom. Kod

slučajnog kontakta, ugrožene dijelove kože treba

isprati vodom. Ako bi tekućina dospjela u oči, odmah

zatražite liječničku pomoć.

Istekla tekućina iz aku-

baterije može dovesti do nadražaja ili opeklina kože.

f

Djecu držite pod nadzorom.

Na taj ćete način biti sigurni

da se djeca neće igrati s punjačem.

f

Djeca i osobe koje zbog svojih fizičkih, osjetilnih ili

duševnih sposobnosti ili zbog svojeg neiskustva ili

neznanja nisu u stanju sigurno rukovati s punjačem,

ovaj punjač ne smiju koristiti bez nadzora ili upućivanja

od strane odgovorne osobe.

Inače, postoji opasnost od

pogrešnog rukovanja i ozljeda.

Prijemnik lasera

Sve upute treba pročitati i pridržavati ih

se.

MOLIMO SPREMITE OVE UPUTE NA

SIGURNO MJESTO.

Mjerni alat se ne smije približavati

srčanim stimulatorima.

Pomoću

magnetske ploče

22

 proizvodi se mag-

netsko polje koje može utjecati na funkciju

srčanih stimulatora.

f

Držite mjerni alat dalje od magnetskih nosača

podataka i magnetski osjetljivih uređaja.

Pod

djelovanjem magnetske ploče

22

 može doći do

nepovratnog gubitka podataka.

f

Popravak mjernog alata prepustite samo

kvalificiranom stručnom osoblju i samo sa originalnim

rezervnim dijelovima.

Na taj će se način postići da ostane

zadržana sigurnost mjernog alata.

f

Sa mjernim alatom ne radite u okolini ugroženoj

eksplozijom, u kojoj se nalaze zapaljive tekućine,

plinovi ili prašina.

U mjernom alatu mogu nastati iskre

koje mogu zapaliti prašinu ili pare.

OBJ_DOKU-20994-002.fm  Page 208  Monday, June 27, 2011  12:55 PM

 Hrvatski |

209

Bosch Power Tools

1 619 929 J22 | (27.6.11)

Opis proizvoda i radova

Uporaba za određenu namjenu

Rotacioni laser

Mjerni alat je predviđen za određivanje i provjeru točnih

vodoravnih visinskih tokova. Mjerni alat nije predviđen za

okomito niveliranje.

Mjerni alat je prikladan za primjenu na otvorenom prostoru.

Prijemnik lasera

Mjerni alat je predviđen za brzo pronalaženje rotirajućih

laserskih zraka, valnih dužina navedenih u

„

tehničkim

podacima

“

.

Mjerni alat je prikladan za primjenu u zatvorenom prostoru i

na otvorenom prostoru.

Prikazani dijelovi uređaja

Numeracija prikazanih dijelova odnosi se na prikaz rotacionog

lasera rotacionog lasera, punjača i prijemnika lasera na

stranicama sa slikama.

Rotacioni laser/Punjač

1

Pokazivač nivelacijske automatike

2

Tipka za uključivanje-isključivanje upozorenja za udarce

3

Pokazivač upozorenja za udarce

4

Varijabilna laserska zraka

5

Izlazni otvor laserske zrake

6

Pokazivanje stanja napunjenosti

7

Aku-baterija

8

Pretinac za bateriju

9

Zatvarač pretinca za baterije

10

Zatvarač aku-paketa

11

Utičnica za utikač punjenja

12

Stezač stativa 5/8"

13

Serijski broj rotacionog lasera

14

Znak upozorenja za laser

15

Punjač

16

Mrežni utikač punjača

17

Utikač za punjenje

Prijemnik lasera*

18

Aretiranje poklopca pretinca za baterije

19

Tipka za uključivanje/isključivanje prijemnika lasera

20

Tipka za namještanje točnosti mjerenja

21

Tipka signalnog tona

22

Magnetska ploča

23

Oznaka sredine

24

Prijemno polje laserske zrake

25

Displej

26

Libela prijemnika lasera

27

Serijski broj prijemnika lasera

28

Poklopac pretinca za baterije

29

Stezač za držač

32

Zaporni vijak držača

33

Gornji rub držača

34

Vijak za pričvršćenje držača

35

Držač

Pokazni elementi prijemnika lasera

a

Pokazivač namještanja

„

srednje

“

b

Upozorenje za bateriju

c

Pokazivač smjera, gore

d

Pokazivač signalnog tona

e

Pokazivač sredine

f

Pokazivač namještanja

„

fino

“

g

Pokazivač smjera, dolje

Pribor/rezervni dijelovi

30

Stativ*

31

Mjerna letva građevnog lasera*

36

Naočale za gledanje lasera*

37

Laserska ciljna ploča*

38

Kovčeg

* Prikazan ili opisan pribor ne pripada standardnom opsegu

isporuke.

Tehnički podaci

Rotacioni laser

GRL 400 H

Professional

Kataloški br.

3 601 K61 800

Radno područje (radijus)

1)

–

bez prijemnika lasera cca.

–

sa prijemnikom lasera cca.

10 m

200 m

Točnost niveliranja

1) 2)

±

0,08 mm/m

Tipično područje

samoniveliranja

±

8 %  (

±

5

°

)

Tipično vrijeme niveliranja

15 s

Brzina rotacije

600 min

-1

Radna temperatura

–

10 ... +50

°C

Temperatura uskladištenja

–

20 ... +70

°C

Relativna vlažnost max.

90 %

Klasa lasera

2

Tip lasera

635 nm, <1 mW

Ø

 laserske zrake na izlaznom

otvoru cca.

1)

5 mm

Stezač stativa (horizontalni)

5/8"-11

Aku-baterija (NiMH)

Baterije (alkalno-manganske)

2 x 1,2 V HR20 (D) (9 Ah)

2 x 1,5 V LR20 (D)

Trajanje rada cca

–

Aku-baterija (NiMH)

–

Baterije (alkalno-manganske)

30 h

50 h

1) kod 20

°C

2) uzduž osi

Molimo pridržavajte se kataloškog broja sa tipske pločice vašeg

rotacionog lasera jer trgovačke oznake pojedinih rotacionih lasera mogu

biti različite.

Za jednoznačnu identifikaciju vašeg rotacionog lasera služi serijski broj

13

 na tipskoj pločici.

OBJ_DOKU-20994-002.fm  Page 209  Monday, June 27, 2011  12:55 PM

210

 | Hrvatski

1 619 929 J22 | (27.6.11)

Bosch Power Tools

Montaža

Električno napajanje rotacionog lasera

Rad sa baterijama/aku-baterijom

Za rad mjernog alata preporučuje se primjena alkalno-

manganskih baterija ili aku-baterije.

Za otvaranje pretinca za baterije

8

 okrenite zatvarač

9

 u

položaj

 i izvadite pretinac za baterije.

Kod stavljanja baterija, odnosno aku-baterija pazite na

ispravan polaritet prema shemi u pretincu za baterije.

Uvijek istodobno zamijenite sve baterije, odnosno aku-

bateriju. Koristite samo baterije ili aku-bateriju istog

proizvođača i istog kapaciteta.

Zatvorite pretinac za baterije

8

 i okrenite zatvarač

9

 u

položaj

.

Ako bi se u pretinac pogrešno stavile baterije i aku-baterije,

mjerni alat se neće moći uključiti. Baterije, odnosno aku-

baterije stavite s ispravnim polaritetom.

f

Baterije, odnosno aku-bateriju izvadite iz mjernog

alata ako se dulje vrijeme neće koristiti.

Baterije i aku-

baterija kod duljeg uskladištenja mogu korodirati i sami se

isprazniti.

Rad sa aku-paketom

Prije prvog rada mjernog alata napunite aku-paket

7

. Aku-

paket se može puniti isključivo sa za to predviđenim

punjačem

15

.

f

Pridržavajte se mrežnog napona!

Napon izvora struje

mora se podudarati sa podacima na tipskoj pločici

punjača.

Utaknite mrežni utikač

16

 prilagođen vašoj električnoj mreži u

punjač

15

 i pustite da uskoči.

Utaknite utikač punjača

17

 u utičnicu

11

 na aku-paketu.

Priključite punjač na električnu mrežu. Za punjenje praznog

aku-paketa potrebno je cca. 14 h. Punjač i aku-paket su

zaštićeni od prekomjernog punjenja.

Težina odgovara

EPTA-Procedure 01/2003

1,8 kg

Dimenzije (dužina x širina x

visina)

183 x 170 x 188 mm

Vrsta zaštite

IP 56 (zaštićen od prašine

i mlaza vode)

Punjač

Kataloški br.

2 610 A13 782

Nazivni napon

V~

100

–

240

Frekvencija

Hz

50/60

Napon punjenja aku-baterije

V=

7,5

Struja punjenja

A

1,0

Dopušteno područje

temperature punjenja

°C

0

–

45

Vrijeme punjenja

h

14

Broj aku-ćelija

2

Nazivni napon za svaku aku-ćeliju

V=

1,2

Težina odgovara

EPTA-Procedure 01/2003

kg

0,2

Klasa zaštite

/

II

Prijemnik lasera

LR 1

Professional

Kataloški br.

3 601 K15 400

Valne dužine koje se mogu

primati

635

–

650 nm

Radno područje

3)

200 m

Kut prijema

120

°

Primana brzina rotacije

>200 min

-1

Točnost mjerenja

4)

–

Podešavanje

„

fino

“

–

Podešavanje

„

srednje

“

±

1 mm

±

3 mm

Radna temperatura

–

10

°C

 ... +50

°C

Temperatura uskladištenja

–

20

°C

 ... +70

°C

Baterija

1 x 9 V 6LR61

3) Radno područje (radijus) može se smanjiti zbog nepovoljnih uvjeta

okoline (npr. izravno Sunčevo zračenje).

4) ovisno od razmaka između prijemnika lasera i rotacionog lasera

Molimo pridržavajte se kataloškog broja sa tipske pločice vašeg

prijemnika lasera jer trgovačke oznake pojedinih prijemnika lasera

mogu biti različite.

Za jednoznačnu identifikaciju vašeg prijemnika lasera služi serijski broj

27

 na tipskoj pločici.

Rotacioni laser

GRL 400 H

Professional

1) kod 20

°C

2) uzduž osi

Molimo pridržavajte se kataloškog broja sa tipske pločice vašeg

rotacionog lasera jer trgovačke oznake pojedinih rotacionih lasera mogu

biti različite.

Za jednoznačnu identifikaciju vašeg rotacionog lasera služi serijski broj

13

 na tipskoj pločici.

Trajanje rada cca

50 h

Težina odgovara

EPTA-Procedure 01/2003

0,36 kg

Dimenzije (dužina x širina x

visina)

148 x 73 x 30 mm

Vrsta zaštite

IP 65 (nepropustan za

prašinu i zaštićen od mlaza

vode)

Prijemnik lasera

LR 1

Professional

3) Radno područje (radijus) može se smanjiti zbog nepovoljnih uvjeta

okoline (npr. izravno Sunčevo zračenje).

4) ovisno od razmaka između prijemnika lasera i rotacionog lasera

Molimo pridržavajte se kataloškog broja sa tipske pločice vašeg

prijemnika lasera jer trgovačke oznake pojedinih prijemnika lasera

mogu biti različite.

Za jednoznačnu identifikaciju vašeg prijemnika lasera služi serijski broj

27

 na tipskoj pločici.

OBJ_DOKU-20994-002.fm  Page 210  Monday, June 27, 2011  12:55 PM

 Hrvatski |

211

Bosch Power Tools

1 619 929 J22 | (27.6.11)

Novi ili dulje vrijeme nekorišten aku-paket daje svoju punu

snagu tek nakon 5 ciklusa punjenja i pražnjenja.

Aku-paket

7

 ne punite nakon svake uporabe jer će se inače

smanjiti njegov kapacitet. Aku-paket punite samo ako

pokazivač stanja napunjenosti

6

 treperi ili stalno svijetli.

Bitno skraćenje vremena rada nakon punjenja pokazuje da je

aku-baterija istrošena i da se mora zamijeniti.

Kod prazne aku-baterije s mjernim alatom možete raditi i

pomoću punjača

15

 ako je isti priključen na električnu mrežu.

Isključite mjerni alat, napunite aku-bateriju u trajanju cca.

10 minuta i nakon toga ponovno uključite mjerni alat sa

priključenim punjačem.

Za zamjenu aku-paketa

7

 okrenite zatvarač

10

 u položaj

 i

izvadite aku-paket

7

.

Stavite novi aku-paket i okrenite zatvarač

10

 u položaj  .

f

Izvadite aku-paket iz mjernog alata ako ga dulje

vrijeme nećete koristiti.

Aku-baterija kod duljeg

spremanja može korodirati ili se može sama isprazniti.

Pokazivanje stanja napunjenosti

Ako pokazivač stanja napunjenosti

6

 prvi puta zatreperi kao

crveni, znači da mjerni alat može raditi još 2 h.

Ako bi pokazivač stanja napunjenosti

6

 stalno svijetlio kao

crveni, nisu više moguća nikakva mjerenja. Mjerni alat će se

automatski isključiti nakon 1 min.

Električno napajanje prijemnika lasera

Za rad prijemnika lasera preporučuju se alkalno-manganske

baterije.

Pritisnite blokadu

18

 pretinca baterije prema gore i otvorite

poklopac pretinca za bateriju

28

.

Kod stavljanja baterija pazite na ispravan polaritet prema

shemi u pretincu za baterije.

Ako bi se na displeju

25

 prvi puta pojavilo upozorenje za

baterije

b

, prijemnik lasera može raditi još cca. 3 sata.

f

Izvadite baterije iz prijemnika lasera ako ga dulje

vrijeme nećete koristiti.

Baterije kod duljeg spremanja

mogu korodirati ili se mogu same isprazniti.

Rad

Puštanje u rad rotacionog lasera

f

Zaštitite mjerni alat od vlage i izravnog djelovanja

sunčevih zraka.

f

Mjerni alat ne izlažite ekstremnim temperaturama ili

oscilacijama temperature.

Ne ostavljajte ga npr. dulje

vrijeme u automobilu. Kod većih temperaturnih oscilacija,

prije nego što ćete ga pustiti u rad, ostavite mjerni alat da

se prvo temperira. Kod ekstremnih temperatura ili

oscilacija temperature može se smanjiti preciznost

mjernog alata.

f

Izbjegavajte snažne udarce ili padove mjernog alata.

Nakon jačih vanjskih djelovanja na mjerni alat, prije

daljnjeg rada morate uvijek provesti provjeru točnosti

(vidjeti

„

Točnost niveliranja rotacionog lasera

“

,

stranica 213).

Postavljanje mjernog alata

Postavite mjerni alat na stabilnu podlogu ili

ga montirajte na stativ

30

.

Zbog veće točnosti niveliranja mjerni alat

reagira vrlo osjetljivo na vibracije i

promjene položaja. Zbog toga pazite na

stabilan položaj mjernog alata, kako bi se

izbjegli prekidi rada zbog naknadnog

niveliranja.

Uključivanje/isključivanje

f

Ne usmjeravajte lasersku zraku na ljude ili životinje

(posebno ne u visini njihovih očiju) i ne gledajte

netremice u lasersku zraku (niti sa veće udaljenosti).

Mjerni alat odmah nakon uključivanja emitira varijabilnu

lasersku zraku

4

.

Za

uključivanje

 mjernog alata pritisnite na kratko tipku za

uključivanje-isključivanje

2

. Pokazivači

3

,

1

 i

6

 će se na kratko

upaliti. Mjerni alat počinje odmah sa automatskim

niveliranjem. Tijekom nivelacije treperi zeleni pokazivač

nivelacije

1

, laser ne rotira i treperi.

Mjerni alat je izniveliran čim pokazivač nivelacijske

automatike

1

 stalno svijetli kao zeleni i laser stalno svijetli.

Nakon završenog niveliranja mjerni alat automatski starta u

radu sa rotacijom.

Mjerni alat radi isključivo u rotacionom radu, sa fiksnom

brzinom rotacije koja je prikladna i za primjenu prijemnika

lasera.

Kod tvorničkog podešavanja automatski je uključena funkcija

upozorenja za udarce, pokazivač upozorenja za udarce

3

svijetli kao zeleni.

Za

isključivanje

 mjernog alata pritisnite na kratko tipku za

uključivanje-isključivanje

2

. Kod aktiviranog upozorenja za

udarce (pokazivač upozorenja za udarce

3

 treperi kao crveni),

pritisnite jedan puta kratko na tipku za uključivanje-

isključivanje za ponovno startanje funkcije upozorenja za

udarce i nakon toga ponovno kratko za isključivanje mjernog

alata.

f

Uključeni mjerni alat ne ostavljajte bez nadzora i isklju-

čite mjerni alat nakon uporabe.

Laserska zraka bi mogla

zaslijepiti ostale osobe.

Mjerni alat će se za zaštitu baterija automatski isključiti ako se

dulje od 2 h nalazi izvan područja samoniveliranja ili je dulje

od 2 h aktivirano upozorenja za udarac (vidjeti

„

Nivelacijska

automatika rotacionog lasera

“

, stranica 212). Ponovno

pozicionirajte mjerni alat i ponovno ga uključite.

Puštanje u rad prijemnika lasera

f

Prijemnik lasera zaštitite od vlage i izravnih Sunčevih

zraka.

f

Prijemnik lasera ne izlažite ekstremnim

temperaturama ili oscilacijama temperatura.

Npr. ne

ostavljajte ga dulje vrijeme u automobilu. Kod većih

oscilacija temperature, prije nego što ćete ga pustiti u rad,

prijemnik lasera ostavite prvo da se temperira. Kod

ekstremnih temperatura ili oscilacija temperature može se

smanjiti preciznost prijemnika lasera.

OBJ_DOKU-20994-002.fm  Page 211  Monday, June 27, 2011  12:55 PM

212

 | Hrvatski

1 619 929 J22 | (27.6.11)

Bosch Power Tools

Prijemnik lasera držite udaljen najmanje 50 cm od rotacionog

lasera. Prijemnik lasera postavite tako da laserska zraka može

doseći prijemno polje

24

.

Uključivanje/isključivanje

f

Kod uključivanja prijemnika lasera oglasit će se glasan

signalni ton.

„

Razina zvučnog tlaka signalnog tona

vrednovana s A, na 0,2 m razmaka iznosi do 95 dB(A).

“

f

Prijemnik lasera ne držite blizu uha!

Glasni ton može

oštetiti sluh.

Za

uključivanje

 prijemnika lasera pritisnite tipku za

uključivanje-isključivanje

19

. Oglasit će se dva signalna tona i

na kratko će se upaliti svi pokazivači displeja.

Za

isključivanje

 prijemnika lasera ponovno pritisnite tipku za

uključivanje-isključivanje

19

.

Ako se cca. 10 min. ne bi pritisnula niti jedna tipka na

prijemniku lasera i ako prijemno polje

24

 10 min ne primi niti

jednu lasersku zraku, u tom će se slučaju prijemnik lasera

automatski isključiti u svrhu čuvanja baterija. Isključivanje će

se pokazati signalnim tonom.

Biranje namještanja pokazivanja sredine

Sa tipkom

20

 možete utvrditi sa kojom točnošću će se pozicija

laserske zrake na prijemnom polju pokazati kao

„

središnji

“

:

–

Namještanje

„

fino

“

 (pokazivač

f

 na displeju),

–

Namještanje

„

srednje

“

 (pokazivač

a

 na displeju).

Kod promjene namještanja točnosti oglasit će se signalni ton.

Nakon uključivanja prijemnika lasera, točnost je uvijek

namještena kao

„

srednja

“

.

Pokazivanja smjera

Pokazivači dolje

g

, sredina

e

 i gore

c

 (na prednjoj i stražnjoj

strani prijemnika lasera) pokazuju položaj rotirajuće laserske

zrake u prijemnom polju

24

. Pozicija se može dodatno

pokazati signalnim tonom (vidjeti

„

Signalni ton za pokazivanje

laserske zrake

“

, stranica 212).

Prijemnik lasera je suviše nisko:

 Ako laserska zraka prolazi

kroz gornju polovicu prijemnog polja

24

, u tom će se slučaju

na displeju pojaviti donji pokazivač smjera

g

.

Kod uključenog signalnog tona oglasit će se signal u duljem

taktu.

Pomaknite prijemnik lasera u smjeru strelice prema gore. Kod

približavanja oznaci sredine

23

 pokazat će se još samo vrh

pokazivača smjera

g

.

Prijemnik lasera je suviše visoko:

 Ako laserska zraka prolazi

kroz donju polovicu prijemnog polja

24

, u tom će se slučaju na

displeju pojaviti gornji pokazivač smjera

c

.

Kod uključenog signalnog tona oglasit će se signal brzim

ritmom.

Pomaknite prijemnik lasera u smjeru strelice prema dolje.

Kod približavanja oznaci sredine

23

 pokazat će se još samo

vrh pokazivača smjera

c

.

Prijemnik lasera je na sredini:

 Ako laserska zraka prolazi

kroz prijemno polje

24

 na visini oznake sredine

23

, upalit će

se pokazivač sredine

e

. Kod uključenog signalnog tona oglasit

će se stalni ton.

Signalni ton za pokazivanje laserske zrake

Pozicija laserske zrake na prijemnom polju

24

 može se

pokazati signalnim tonom.

Nakon uključivanja prijemnika lasera signalni ton je uvijek

isključen.

Kod uključivanja signalnog tona može se birati između dvije

jačine zvuka.

Za uključivanje odnosno promjenu signalnog tona pritisnite

tipku signalnog tona

21

, sve dok se ne pokaže željena jačina

zvuka. Kod srednje jačine zvuka na displeju će zatreperiti

pokazivač signalnog tona

d

, a kod većih jačina zvuka, stalno će

svijetliti pokazivač i ugasit će se kod isključenog signalnog

tona.

Nivelacijska automatika rotacionog lasera

Nakon uključivanja mjerni alat provjerava vodoravni položaj i

izjednačava neravnine unutar područja samonivelacije od

cca. 8 % (5

°

).

Ako se mjerni alat nakon uključivanja ili nakon promjene

položaja nalazi koso više od 8 %, niveliranje nije više moguće.

U tom će se slučaju rotor zaustaviti, laser će zatreperiti i

pokazivač nivelacijske automatike

1

 će stalno svijetliti kao

crveni. Ponovno pozicionirajte mjerni alat i pričekajte

nivelaciju. Bez ponovnog pozicioniranja će se laser

automatski isključiti nakon 2 min., a mjerni alat nakon 2 h.

Nakon što se mjerni alat iznivelira, on će stalno provjeravati

vodoravni položaj. Kod promjene položaja automatski će se

naknadno nivelirati. U svrhu izbjegavanja pogrešnih mjerenja,

tijekom postupka nivelacije zaustavit će se rotor, laser će

treperiti i pokazivač nivelacije

1

 će treperiti kao zeleni.

Funkcija upozorenja za udarac

Mjerni alat posjeduje funkciju upozorenja za udarac, koja kod

promjene položaja odnosno kod vibracija mjernog alata ili

podloge, sprječava izniveliranje na promijenjenoj visini, a

time i nastajanje visinske greške.

Nakon uključivanja mjernog alata, kod tvorničkog

podešavanja uključena je funkcija upozorenja za udarce

(svijetli pokazivač upozorenja za udarce

3

). Upozorenje za

udarce će se aktivirati cca. 30 s nakon uključivanja mjernog

alata, odnosno uključivanja funkcije upozorenja za udarce.

Ako bi se kod promjene položaja premašilo područje točnosti

nivelacije ili bi se registrirale jake vibracije, u tom slučaju će se

aktivirati upozorenje za udarce: Rotacija se zaustavlja, laser

treperi, pokazivač nivelacije

1

 će se ugasiti i pokazivač

upozorenja za udarce

3

 će treperiti kao crveni.

Kod aktiviranog upozorenja za udarce, na kratko pritisnite

tipku za uključivanje-isključivanje

2

. Funkcija upozorenja za

udarce će ponovno startati i mjerni alat počinje sa

nivelacijom. Čim je mjerni alat izniveliran (pokazivač

nivelacije

1

 svijetli stalno kao zeleni), starta automatski u radu

sa rotacijom. Provjerite sada visinu laserske zrake na jednoj

referentnoj točci i prema potrebi korigirajte visinu.

Ako se kod aktiviranog upozorenja za udarce, funkcija ne bi

ponovno startala pritiskom na tipku za uključivanje-

isključivanje

2

, nakon 2 minute će se automatski isključiti

laser i mjerni alat će se nakon 2 h automatski isključiti.

OBJ_DOKU-20994-002.fm  Page 212  Monday, June 27, 2011  12:55 PM

 Hrvatski |

213

Bosch Power Tools

1 619 929 J22 | (27.6.11)

Za

isključivanje

 funkcije upozorenja za udarce pritisnite

tipku za uključivanje-isključivanje

2

 za 3 s. Kod aktiviranog

upozorenja (pokazivač upozorenja za udarce

3

 treperi kao

crveni), pritisnite tipku za uključivanje-isključivanje jedan

puta kratko i zatim ponovno za 3 s. Kod isključenog

upozorenja za udarce ugasit će se pokazivač upozorenja za

udarce

3

.

Za

uključivanje

 upozorenja za udarce pritisnite tipku za

uključivanje-isključivanje

2

 za 3 s. Pokazivač upozorenja za

udarce

3

 će stalno svijetliti kao zeleni i nakon 30 s će se

aktivirati upozorenje za udarce.

Podešavanje funkcije upozorenja za udarce će se memorirati

kod isključivanja mjernog alata.

Točnost niveliranja rotacionog lasera

Utjecaji na točnost

Najveći utjecaj ima temperatura okoline. Posebno,

temperaturne razlike od poda prema gore, mogu skrenuti

lasersku zraku.

Odstupanja se smanjuju počevši od cca. 20 m mjerne dionice

u težini i kod 100 m mogu iznositi dva do četiri puta

odstupanja kod 20 m.

Budući da je slojevitost temperature najveća u visini poda,

mjerni alat trebate uvijek montirati na stativ počevši od

mjerne dionice 20 m. Osim toga mjerni alat po mogućnosti

postavite na sredinu radne površine.

Provjera točnosti mjernog alata

Osim vanjskih utjecaja, do odstupanja mogu dovesti i utjecaji

specifični za uređaj (kao npr. pad ili snažni udarci). Zbog toga

prije svakog početka rada provjerite točnost mjernog alata.

Za provjeru potrebna vam je slobodna mjerna dionica od

20 m, na čvrstoj podlozi, između dva zida A i B. Morate

provesti Morate provesti prijelazno mjerenje preko obje osi X

i Y (pozitivno i negativno) (4 kompletna postupka mjerenja).

–

Montirajte mjerni alat blizu zida A na stativ ili ga postavite

na čvrstu ravnu podlogu. Uključite mjerni alat.

–

Nakon završene nivelacije označite središte laserske zrake

na zidu A (točka

I

).

–

Okrenite mjerni alat za 180

°

, iznivelirajte ga i označite

središte laserske zrake na nasuprotnom zidu B (točka

II

).

–

Postavite mjerni alat

–

 bez okretanja

–

 blizu zida B,

uključite ga i iznivelirajte.

–

Izravnajte mjerni alat po visini (pomoću stativa ili

podlaganjem), tako da središte laserske zrake udara točno

na prije označenu točku

II

 na zidu B.

–

Okrenite mjerni alat za 180

°

, bez promjene visine.

Iznivelirajte i označite središte laserske zrake na zidu A

(točka

III

). Pazite da točka

III

 po mogućnosti leži okomito

iznad, odnosno ispod točke

I

.

–

Razlika

d

 obje označene točke

I

 i

III

 na zidu A daje stvarno

odstupanje mjernog alata za mjerenu os.

Ponovite mjerni postupak za ostale tri osi. Prije početka

mjernog postupka okrenite mjerni alat za 90

°

.

Na mjernoj dionici od 2 x 20 m = 40 m, maksimalno

dopušteno odstupanje iznosi:

40 m x

±

0,08 mm/m =

±

3,2 mm.

Razlika

d

 između točaka

I

 i

III

, kod svakog pojedinog od četiri

postupka mjerenja, smije iznositi najviše 3,2 mm.

Ako bi mjerni alat premašio maksimalno odstupanje kod

jednog od četiri mjerna postupka, tada mjerni alat treba dati

na kontrolu u Bosch ovlašteni servis.

A

B

20 m

A

B

180°

A

B

A

B

180°

OBJ_DOKU-20994-002.fm  Page 213  Monday, June 27, 2011  12:55 PM

214

 | Hrvatski

1 619 929 J22 | (27.6.11)

Bosch Power Tools

Upute za rad sa rotacionim laserom

f

Za označavanje koristite samo uvijek središte linije

lasera.

Širina linije lasera mijenja se sa udaljenošću.

Naočale za gledanje lasera (pribor)

Naočale za gledanje lasera filtriraju okolno svjetlo. Zbog toga

se crveno svjetlo lasera za oči pojavljuje kao svjetlije.

f

Naočale za gledanje lasera ne koristite kao zaštitne

naočale.

Naočale za gledanje lasera služe za bolje

prepoznavanje laserske zrake, međutim one ne mogu

zaštititi od laserskog zračenja.

f

Naočale za gledanje lasera ne koristite kao sunčane

naočale ili u cestovnom prometu.

Naočale za gledanje

lasera ne služe za potpunu zaštitu od ultraljubičastih zraka

i smanjuju sposobnost za razlikovanje boja.

Radovi sa stativom (pribor)

Mjerni alat raspolaže sa 5/8"-stezačem stativa, za horizontalni

rad na stativu. Stavite mjerni alat sa pričvršćenjem stativa

12

na 5/8" navoj stativa i stegnite sa steznim vijkom stativa.

Kod stativa

30

 sa mjernom skalom na izvatku se može izravno

podesiti visinski pomak.

Rad sa laserskom ciljnom pločom (pribor)

Pomoću laserske ciljne ploče

37

, visinu lasera možete

prenijeti na zid.

Sa nultim poljem i skalom možete izmjeriti pomak do željene

visine i ponovno nanijeti na drugo mjesto. Time se izostavlja

točno podešavanje mjernog alata na prenošenu visinu.

Laserska ciljna ploča

37

 ima na sebi reflektirajući sloj koji

poboljšava vidljivost laserske zrake na većoj udaljenosti,

odnosno kod jakih sunčevih zraka. Povećanje svjetloće može

se uočiti samo kada gledate na lasersku ciljnu ploču paralelno

sa laserskom zrakom.

Radovi sa mjernom letvom (pribor)

Za ispitivanje ravnosti ili nanošenje nagiba preporučuje se

primjena mjerne letve

31

, zajedno sa prijemnikom lasera.

Na mjernoj letvi

31

 gore je nanesena relativna mjerna skala

(

±

50 cm). Njenu nultu visinu možete prethodno odabrati

dolje na izdanku. Na taj se način mogu izravno očitati

odstupanja od zadane visine.

Upute za rad sa prijemnikom lasera

Označavanje

Na oznaci sredine

23

, desno i lijevo na prijemniku lasera može

se označiti visina laserske zrake kada prolazi kroz sredinu

prijemnog polja

24

. Oznaka sredine nalazi se 45 mm od

gornjeg ruba prijemnika lasera.

Usmjeravanje sa libelom

Pomoću libele

26

 možete prijemnik lasera izravnati okomito.

Koso postavljen prijemnik lasera dovodi do pogrešnih

mjerenja.

Pričvršćenje sa držačem (vidjeti sliku A)

Prijemnik lasera možete pomoću držača

35

 pričvrstiti kako na

mjeru letvu građevnog lasera

31

 (pribor), tako i na druga

pomoćna sredstva širine do 65 mm.

Stegnite držač

35

 sa vijkom za pričvršćenje

34

 na stezač

29

na stražnjoj strani prijemnika lasera.

Otpustite zaporni vijak

32

, pomaknite držač, npr. na mjernoj

letvi građevnog lasera

31

 i ponovno stegnite zaporni vijak

32

.

Gornji rub

33

 držača nalazi se na istoj visini kao i oznaka

sredine

23

 i može se koristiti za označavanje laserske zrake.

Pričvršćenje sa magnetom (vidjeti sliku B)

Ako sigurno pričvršćenje nije neizostavno potrebno,

prijemnik lasera možete pomoću magnetske ploče

22

 čeono

učvrstiti na čelične dijelove.

Radni primjeri

Kontrola dubine građevnih jama (vidjeti sliku C)

Postavite mjerni alat na stabilnu podlogu ili ga montirajte na

stativ

30

.

Rad sa stativom: Izravnajte lasersku zraku na željenoj visini.

Prenesite, odnosno provjerite lasersku zraku na ciljnom

mjestu.

Rad bez stativa: Pomoću laserske ciljne ploče

37

 odredite

visinsku razliku između laserske zrake i visine na referentnoj

točci. Prenesite odnosno provjerite izmjerenu visinsku razliku

na ciljnom mjestu.

Kako bi se smanjili utjecaji smetnji, kod mjerenja na velikim

udaljenostima mjerni alat trebate uvijek postaviti u sredinu

radne površine i na stativ.

Kod rada na nestabilnoj podlozi, mjerni alat montirajte na

stativ

30

. Kako bi se izbjegla pogrešna mjerenja kod

pomicanja podloge ili vibracija mjernog alata, pazite kod toga

da je aktivirana funkcija upozorenja za udarce.

OBJ_DOKU-20994-002.fm  Page 214  Monday, June 27, 2011  12:55 PM

 Hrvatski |

215

Bosch Power Tools

1 619 929 J22 | (27.6.11)

Pregled pokazivanja

Održavanje i servisiranje

Održavanje i čišćenje

Rotacioni laser, punjač i prijemnik lasera održavajte čistim.

Rotacioni laser, punjač i prijemnik lasera ne uranjajte u vodu

ili druge tekućine.

Prljavštinu obrišite vlažnom, mekom krpom. U tu svrhu ne

koristite nikakva sredstva za čišćenje i otapala.

Na rotacionom laseru posebno redovito čistite površine na

izlaznom otvoru lasera i kod toga pazite na vlakanca.

Ako bi rotacioni laser, punjač ili prijemnik lasera unatoč

brižljivih postupaka izrade i ispitivanja ipak prestali raditi,

popravak prepustite ovlaštenom servisu za Bosch električne

alate. Ne otvarajte sami rotacioni laser, punjač i prijemnik

lasera.

Kod svih povratnih upita i naručivanja rezervnih dijelova,

neizostavno navedite 10-znamenkasti kataloški broj sa tipske

pločice rotacionog lasera, punjača odnosno prijemnika

lasera.

Servis za kupce i savjetovanje kupaca

Naš servis će odgovoriti na vaša pitanja o popravku i

održavanju vašeg proizvoda, kao i o rezervnim dijelovima.

Crteže u rastavljenom obliku i informacije o rezervnim

dijelovima možete naći i na našoj adresi:

www.bosch-pt.com

Tim Bosch savjetnika za kupce rado će odgovoriti na vaša

pitanja o kupnji, primjeni i podešavanju proizvoda i pribora.

Hrvatski

Robert Bosch d.o.o

Kneza Branimira 22

10040 Zagreb

Tel.: +385 (01) 295 80 51

Fax: +386 (01) 5193 407

Zbrinjavanje

Rotacioni laser, punjač, prijemnik lasera, aku-

bateriju, pribor i ambalažu trebate dovesti na ekološki

prihvatljivu reciklažu.

Rotacioni laser, punjač, prijemnik lasera i aku-baterije/

baterije ne bacajte u kućni otpad!

Samo za zemlje EU:

Prema europskim smjernicama

2002/96/EG neuporabivi električni uređaji

i prema europskim smjernicama

2006/66/EG neispravne ili istrošene aku-

baterije moraju se odvojeno sakupljati i

dovesti na ekološki prihvatljivo recikliranje.

Aku-baterije/baterije:

Ni-MH:

 nikal-metalhidrid

Zadržavamo pravo na promjene.

La

se

rs

ka

 z

ra

k

a

Ro

ta

ci

ja

 las

e

ra

zeleno

crveno

zeleno

crveno

Uključivanje mjernog alata (1 s samotestiranje)

z

z

z

Niveliranje ili naknadno niveliranje

2x/s



2x/s

Mjerni alat niveliran/pripravan za rad

z

z

z

Premašeno područje samoniveliranja

2x/s



z

Aktivirano upozorenje za udarac

z

Okidanje upozorenja za udarac

2x/s



2x/s

Napon baterije za rad

≤

2 h

2x/s

Prazna baterija





z

2x/s

z



Frekvencija treperenja (dva puta u jednoj sekundi)

Stalni rad

Zaustavljena funkcija

OBJ_DOKU-20994-002.fm  Page 215  Monday, June 27, 2011  12:55 PM
