Konserwacja i serwis

Konserwacja i czyszczenie

Laser rotacyjny, ładowarkę i odbiornik laserowy należy

utrzymywać w czystości.

Nie wolno zanurzać lasera rotacyjnego, ładowarki ani

odbiornika laserowego w wodzie i innych substancjach

płynnych.

Zanieczyszczenia należy usuwać za pomocą wilgotnej,

miękkiej ściereczki. Nie używać żadnych środków

czyszczących ani zawierających rozpuszczalnik.

W przypadku lasera rotacyjnego należy regularnie czyścić

płaszczyzny przy otworze wylotowym wiązki laserowej,

a szczególnie usuwać kłaczki kurzu.

Jeśli laser rotacyjny, ładowarka lub odbiornik laserowy, mimo

dokładnej i wszechstronnej kontroli produkcyjnej, uległyby

kiedykolwiek awarii, naprawę powinien przeprowadzić

autoryzowany serwis elektronarzędzi firmy Bosch. Nie wolno

samemu otwierać lasera rotacyjnego, ładowarki ani

odbiornika laserowego.

Przy wszystkich zapytaniach, zgłoszeniach i zamówieniach

części zamiennych konieczne jest podanie

dziesięciocyfrowego numeru katalogowego, podanego na

tabliczce znamionowej lasera rotacyjnego, ładowarki lub

odbiornika laserowego.

Obsługa klienta oraz doradztwo techniczne

Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji

nabytego produktu oraz dostępu do części zamiennych

prosimy zwracać się do punktów obsługi klienta. Rysunki

techniczne oraz informacje o częściach zamiennych można

znaleźć pod adresem:

www.bosch-pt.com

Zespół doradztwa technicznego firmy Bosch służy pomocą

w razie pytań związanych z zakupem produktu, jego

zastosowaniem oraz regulacją urządzeń i osprzętu.

Polska

Robert Bosch Sp. z o.o.

Serwis Elektronarzędzi

Ul. Szyszkowa 35/37

02-285 Warszawa

Tel.: +48 (022) 715 44 60

Faks: +48 (022) 715 44 41

E-Mail: bsc@pl.bosch.com

Infolinia Działu Elektronarzędzi: +48 (801) 100 900

(w cenie połączenia lokalnego)

E-Mail: elektronarzedzia.info@pl.bosch.com

www.bosch.pl

Usuwanie odpadów

Laser rotacyjny, ładowarkę, odbiornik laserowy,

akumulatory, osprzęt i opakowanie należy oddać do

powtórnego przetworzenia zgodnego z obowiązującymi

przepisami w zakresie ochrony środowiska.

Nie należy wyrzucać lasera rotacyjnego, ładowarki,

odbiornika laserowego, ani akumulatorów/baterii do

odpadów domowych!

Tylko dla państw należących do UE:

Zgodnie z europejską wytyczną

2002/96/WE, niezdatne do użytku

narzędzia elektryczne, a zgodnie

z europejską wytyczną 2006/66/WE

uszkodzone lub zużyte akumulatory/

baterie, należy zbierać osobno i

doprowadzić do ponownego przetworzenia zgodnego z

zasadami ochrony środowiska.

Akumulatory/Baterie:

Ni-MH:

 Niklowo-metalowo-wodorowy

Zastrzega się prawo dokonywania zmian.

Česky

Bezpečnostní upozornění

Rotační laser

Čtěte a respektujte veškeré pokyny, aby se

s měřícím přístrojem pracovalo bezpečně a

spolehlivě. Nikdy nezpůsobte varovné

štítky na měřícím přístroji nerozpozna-

telné. TYTO POKYNY DOBŘE USCHOVEJTE.

f

Pozor

–

 pokud se použije jiné než zde uvedené ovládací

nebo seřizovací vybavení nebo provedou jiné postupy,

může to vést k nebezpečné expozici zářením.

f

Měřící přístroj se dodává s varovným štítkem v

angličtině (v zobrazení měřícího přístroje na grafické

straně označený číslem 14).

f

Před prvním uvedením do provozu přelepte anglický

text varovného štítku přiloženou samolepkou ve

Vašem národním jazyce.

f

Nikdy nesměřujte laserový paprsek na osoby nebo

zvířata a ani sami se do paprsku laseru nedívejte.

Tento

měřící přístroj vytváří laserové záření třídy 2 podle

IEC 60825-1. Tím můžete osoby oslnit.

f

Nepoužívejte brýle pro práci s laserem jako ochranné

brýle.

Brýle pro práci s laserem slouží k lepšímu

rozpoznání laserového paprsku, ale nechrání před

laserovým paprskem.

IEC 60825-1:2007-03

<1mW, 635 nm

OBJ_DOKU-20994-002.fm  Page 127  Monday, June 27, 2011  12:55 PM

128

 | Česky

1 619 929 J22 | (27.6.11)

Bosch Power Tools

f

Nepoužívejte brýle pro práci s laserem jako sluneční

brýle nebo v silničním provozu.

Brýle pro práci s laserem

nenabízejí kompletní ochranu před UV zářením a snižují

vnímání barev.

f

Měřící přístroj nechte opravit kvalifikovaným

odborným personálem a jen originálními náhradními

díly.

Tím bude zajištěno, že bezpečnost přístroje zůstane

zachována.

f

Nenechte děti používat laserový měřící přístroj bez

dozoru.

Mohou neúmyslně oslnit osoby.

f

Nepracujte s měřícím přístrojem v prostředí s

nebezpečím výbuchu, v němž se nacházejí hořlavé

kapaliny, plyny nebo prach.

V měřícím přístroji se mohou

vytvářet jiskry, jež zapálí prach nebo plyny.

f

Neotvírejte blok akumulátoru.

Je zde nebezpečí zkratu.

Chraňte blok akumulátoru před horkem, např. i

před dlouhodobým slunečním zářením, před

ohněm, vodou a vlhkostí.

Je zde nebezpečí

výbuchu.

f

Nepoužívaný blok akumulátoru udržujte daleko od

kancelářských sponek, mincí, klíčů, hřebíků, šroubů

nebo jiných malých kovových předmětů, které by

mohly způsobit přemostění kontaktů.

Zkrat mezi

kontakty akumulátoru může mít za následek popáleniny

nebo požár.

f

Při nesprávném používání může z bloku akumulátoru

vytékat kapalina. Zabraňte kontaktu s ní. Při

případném kontaktu opláchněte místo vodou. Pokud se

kapalina dostane do očí, vyhledejte navíc i lékařskou

pomoc.

Vytékající akumulátorová kapalina může vést k

podráždění pokožky nebo popáleninám.

f

Blok akumulátoru nabíjejte pouze nabíječkou

uvedenou v tomto návodu k provozu.

Pro nabíječku, jež

je vhodná pro určitý druh akumulátoru, existuje nebezpečí

požáru, když se používá s jinými akumulátory.

f

Používejte pouze originální akumulátorové bloky

Bosch s napětím uvedeným na typovém štítku Vašeho

měřicího přístroje.

Při používání jiných akumulátorových

bloků, např. napodobenin, dotvářených akumulátorových

bloků nebo cizích výrobků, existuje nebezpečí zranění a též

věcných škod v důsledku vybuchujících bloků

akumulátorů.

Nedávejte cílovou tabulku laseru 37 do

blízkosti kardiostimulátorů.

Díky

magnetům na cílové tabulce laseru se

vytváří pole, které může omezovat funkci

kardiostimulátorů.

f

Cílovou tabulku laseru 37 udržujte daleko od

magnetických datových nosičů a magneticky citlivých

zařízení.

Působením magnetů na cílové tabulce laseru

může dojít k nevratným ztrátám dat.

Nabíječka akumulátorů

Čtěte všechna varovná upozornění a pokyny.

Zanedbání při dodržování varovných upozornění

a pokynů mohou mít za následek úraz elektrickým

proudem, požár a/nebo těžká poranění.

Chraňte nabíječku před deštěm a vlhkem.

Vniknutí vody do nabíječky zvyšuje riziko úrazu

elektrickým proudem.

f

Nenabíjejte pomocí nabíječky žádné cizí akumulátory.

Nabíječka je vhodná pouze pro nabíjení akumulátoru

Bosch, jež je nasazený do rotačního laseru. Při nabíjení

cizích akumulátorů existuje nebezpečí požáru a výbuchu.

f

Udržujte nabíječku čistou.

Znečištěním vzniká nebezpečí

úrazu elektrickým proudem.

f

Před každým použitím zkontrolujte nabíječku, kabel a

zástrčku. Pokud jste zjistili závady, nabíječku

nepoužívejte. Nabíječku sami neotvírejte a nechte ji

opravit pouze kvalifikovaným odborným personálem a

originálními náhradními díly.

Poškozená nabíječka,

kabel a zástrčka zvyšují riziko úrazu elektrickým proudem.

f

Nabíječku neprovozujte na lehce hořlavém podkladu

(např. papír, textil apod.) popř. v hořlavém prostředí.

Z

důvodu zahřívání nabíječky, jež vzniká při nabíjení,

existuje nebezpečí požáru.

f

Při nesprávném používání může z bloku akumulátoru

vytékat kapalina. Zabraňte kontaktu s ní. Při

případném kontaktu opláchněte místo vodou. Pokud se

kapalina dostane do očí, vyhledejte navíc i lékařskou

pomoc.

Vytékající akumulátorová kapalina může vést k

podráždění pokožky nebo popáleninám.

f

Dohlížejte na děti.

Tím bude zajištěno, že si děti s

nabíječkou nehrají.

f

Děti a osoby, jež na základě svých fyzických, smyslových

nebo duševních schopností či své nezkušenosti nebo

neznalosti nejsou ve stavu nabíječku bezpečně

obsluhovat, nesmějí tuto nabíječku bez dozoru či pokynů

zodpovědné osoby používat.

V opačném případě existuje

nebezpečí od chybné obsluhy a poranění.

Přijímač laseru

Veškeré pokyny je třeba číst a dbát jich.

TYTO POKYNY DOBŘE USCHOVEJTE.

Nedávejte měřící přístroj do blízkosti

kardiostimulátorů.

Magnetickou

destičkou

22

 se vytváří pole, které může

omezovat funkci kardiostimulátorů.

f

Měřící přístroj udržujte daleko od magnetických

datových nosičů a magneticky citlivých zařízení.

Působením magnetické destičky

22

 může dojít k

nevratným ztrátám dat.

f

Měřící přístroj nechte opravit kvalifikovaným odborným

personálem a jen originálními náhradními díly.

Tím bude

zajištěno, že bezpečnost přístroje zůstane zachována.

f

Nepracujte s měřícím přístrojem v prostředí s

nebezpečím výbuchu, v němž se nacházejí hořlavé

kapaliny, plyny nebo prach.

V měřícím přístroji se mohou

vytvářet jiskry, jež zapálí prach nebo plyny.

OBJ_DOKU-20994-002.fm  Page 128  Monday, June 27, 2011  12:55 PM

 Česky |

129

Bosch Power Tools

1 619 929 J22 | (27.6.11)

Popis výrobku a specifikací

Určující použití

Rotační laser

Měřicí přístroj je určen ke zjištění a kontrole přesných

vodorovných výškových průběhů. Měřicí přístroj není určený

ke svislé nivelaci.

Měřící přístroj je vhodný pro používání ve venkovních

prostorech.

Přijímač laseru

Měřící přístroj je určen k rychlému vyhledávání rotujících

laserových paprsků s vlnovou délkou uvedenou v odstavci

„

Technická data

“

.

Měřící přístroj je vhodný pro používání ve vnitřních a

venkovních prostorech.

Zobrazené komponenty

Číslování zobrazených komponent se vztahuje na zobrazení

rotačního laseru, nabíječky a přijímače laseru na obrázkových

stranách.

Rotační laser/nabíječka

1

Ukazatel nivelační automatiky

2

Tlačítko zapnutí-vypnutí/tlačítko signalizace otřesů

3

Ukazatel signalizace otřesů

4

Variabilní laserový paprsek

5

Výstupní otvor laserového paprsku

6

Ukazatel stavu nabití

7

Akumulátorový blok

8

Přihrádka pro baterie

9

Aretace přihrádky pro baterie

10

Aretace bloku akumulátoru

11

Zdířka nabíjecí zástrčky

12

Otvor pro upnutí stativu 5/8"

13

Sériové číslo rotačního laseru

14

Varovný štítek laseru

15

Nabíječka

16

Síťová zástrčka nabíječky

17

Nabíjecí zástrčka

Přijímač laseru*

18

Aretace krytu přihrádky pro baterie

19

Tlačítko zapnutí/vypnutí přijímače laseru

20

Tlačítko nastavení přesnosti měření

21

Tlačítko signálního tónu

22

Magnetická destička

23

Středová ryska

24

Přijímací pole laserového paprsku

25

Displej

26

Vodováha přijímače laseru

27

Sériové číslo přijímače laseru

28

Kryt přihrádky baterie

29

Upnutí pro držák

32

Zajišťovací šroub držáku

33

Horní hrana držáku

34

Upevňovací šroub držáku

35

Držák

Zobrazované prvky přijímače laseru

a

Ukazatel nastavení

„

střední

“

b

Výstraha baterie

c

Směrový ukazatel horní

d

Ukazatel signálního tónu

e

Ukazatel středu

f

Ukazatel nastavení

„

jemné

“

g

Směrový ukazatel dolní

Příslušenství/náhradní díly

30

Stativ*

31

Měřící lať stavebního laseru*

36

Brýle pro práci s laserem*

37

Cílová tabulka laseru*

38

Kufr

* Zobrazené nebo popsané příslušenství nepatří do standardní

dodávky.

Technická data

Rotační laser

GRL 400 H

Professional

Objednací číslo

3 601 K61 800

Pracovní rozsah (poloměr)

1)

–

bez přijímače laseru ca.

–

s přijímačem laseru ca.

10 m

200 m

Přesnost nivelace

1) 2)

±

0,08 mm/m

Rozsah samonivelace typicky

±

8 %  (

±

5

°

)

Doba nivelace typicky

15 s

Rychlost rotace

600 min

-1

Provozní teplota

–

10 ... +50

°C

Skladovací teplota

–

20 ... +70

°C

Relativní vlhkost vzduchu max.

90 %

Třída laseru

2

Typ laseru

635 nm, <1 mW

Ø

 laserového paprsku na

výstupním otvoru ca.

1)

5 mm

Otvor pro upnutí stativu

(vodorovně)

5/8"-11

Akumulátory (NiMH)

Baterie (alkalicko-manganové)

2 x 1,2 V HR20 (D) (9 Ah)

2 x 1,5 V LR20 (D)

Provozní doba ca.

–

Akumulátory (NiMH)

–

Baterie (alkalicko-manganové)

30 h

50 h

1) při 20

°C

2) podél os

Dbejte prosím objednacího čísla na typovém štítku Vašeho rotačního

laseru, obchodní označení jednotlivých rotačních laserů se může měnit.

K jednoznačné identifikaci Vašeho rotačního laseru slouží sériové číslo

13

 na typovém štítku.

OBJ_DOKU-20994-002.fm  Page 129  Monday, June 27, 2011  12:55 PM

130

 | Česky

1 619 929 J22 | (27.6.11)

Bosch Power Tools

Montáž

Napájení rotačního laseru energií

Provoz s bateriemi/akumulátory

Pro provoz měřicího přístroje je doporučeno používání

alkalicko-manganových baterií nebo akumulátorů.

K otevření přihrádky pro baterie

8

 otočte aretaci

9

 do polohy

 a přihrádku pro baterie vytáhněte ven.

Při vkládání baterií resp. akumulátorů dbejte na správnou

polaritu podle vyobrazení v přihrádce pro baterie.

Nahraďte vždy všechny baterie resp. akumulátory současně.

Použijte pouze baterie nebo akumulátory jednoho výrobce a

stejné kapacity.

Uzavřete přihrádku pro baterie

8

 a otočte aretaci

9

 do polohy

.

Pokud byly baterie resp. akumulátory nesprávně vloženy,

nelze měřicí přístroj zapnout. Baterie resp. akumulátory

vložte se správnou polaritou.

f

Pokud měřící přístroj delší dobu nepoužíváte, vyjměte

z něj baterie resp. akumulátory.

Baterie a akumulátory

mohou pří delším skladování korodovat a samy se vybít.

Provoz s blokem akumulátoru

Před prvním provozováním blok akumulátoru

7

 nabijte. Blok

akumulátoru lze nabíjet výhradně k tomu určenou nabíječkou

15

.

f

Dbejte síťového napětí!

Napětí zdroje proudu musí

souhlasit s údaji na typovém štítku nabíječky.

Nastrčte k Vaší elektrické síti vhodnou síťovou zástrčku

16

 do

nabíječky

15

 a nechte ji zaskočit.

Nastrčte nabíjecí zástrčku

17

 nabíječky do zdířky

11

 na bloku

akumulátoru. Nabíječku připojte na elektrickou síť. Nabití

prázdného akumulátoru vyžaduje ca. 14 h. Nabíječka a blok

akumulátoru jsou jištěny proti přebití.

Nový nebo dlouhou dobu nepoužívaný blok akumulátoru dává

svůj plný výkon teprve po ca. 5 nabíjecích a vybíjecích

cyklech.

Hmotnost podle

EPTA-Procedure 01/2003

1,8 kg

Rozměry (délka x šířka x výška)

183 x 170 x 188 mm

Stupeň krytí

IP 56 (ochrana proti

prachu a intenzívně

tryskající vodě)

Nabíječka

Objednací číslo

2 610 A13 782

Jmenovité napětí

V~

100

–

240

Frekvence

Hz

50/60

Nabíjecí napětí akumulátoru

V=

7,5

Nabíjecí proud

A

1,0

Dovolený rozsah teploty nabíjení

°C

0

–

45

Doba nabíjení

h

14

Počet článků akumulátoru

2

Jmenovité napětí (na jeden

akumulátorový článek)

V=

1,2

Hmotnost podle

EPTA-Procedure 01/2003

kg

0,2

Třída ochrany

/

II

Přijímač laseru

LR 1

Professional

Objednací číslo

3 601 K15 400

Přijímatelné vlnové délky

635

–

650 nm

Pracovní rozsah

3)

200 m

Přijímací úhel

120

°

Přijímatelná rychlost rotace

>200 min

-1

Přesnost měření

4)

–

nastavení

„

jemné

“

–

nastavení

„

střední

“

±

1 mm

±

3 mm

Provozní teplota

–

10

°C

 ... +50

°C

Skladovací teplota

–

20

°C

 ... +70

°C

Baterie

1 x 9 V 6LR61

Provozní doba ca.

50 h

3) Pracovní dosah (poloměr) může být díky nepříznivým okolním

podmínkám (např. přímé sluneční záření) zmenšen.

4) Závislá na vzdálenosti mezi přijímačem laseru a rotačním laserem.

Dbejte prosím objednacího čísla na typovém štítku Vašeho přijímače

laseru, obchodní označení jednotlivých přijímačů laseru se může měnit.

K jednoznačné identifikaci Vašeho přijímače laseru slouží sériové číslo

27

 na typovém štítku.

Rotační laser

GRL 400 H

Professional

1) při 20

°C

2) podél os

Dbejte prosím objednacího čísla na typovém štítku Vašeho rotačního

laseru, obchodní označení jednotlivých rotačních laserů se může měnit.

K jednoznačné identifikaci Vašeho rotačního laseru slouží sériové číslo

13

 na typovém štítku.

Hmotnost podle

EPTA-Procedure 01/2003

0,36 kg

Rozměry (délka x šířka x výška)

148 x 73 x 30 mm

Stupeň krytí

IP 65 (prachotěsný a

chráněný proti tryskající

vodě)

Přijímač laseru

LR 1

Professional

3) Pracovní dosah (poloměr) může být díky nepříznivým okolním

podmínkám (např. přímé sluneční záření) zmenšen.

4) Závislá na vzdálenosti mezi přijímačem laseru a rotačním laserem.

Dbejte prosím objednacího čísla na typovém štítku Vašeho přijímače

laseru, obchodní označení jednotlivých přijímačů laseru se může měnit.

K jednoznačné identifikaci Vašeho přijímače laseru slouží sériové číslo

27

 na typovém štítku.

OBJ_DOKU-20994-002.fm  Page 130  Monday, June 27, 2011  12:55 PM

 Česky |

131

Bosch Power Tools

1 619 929 J22 | (27.6.11)

Po každém použití akumulátor

7

 nenabíjejte, poněvadž se

zmenší jeho kapacita. Blok akumulátoru nabíjejte jen tehdy,

když ukazatel stavu nabití

6

 bliká nebo trvale svítí.

Podstatně zkrácená doba provozu po nabití ukazuje, že je

akumulátor opotřebovaný a musí být nahrazen.

Při prázdném akumulátoru můžete měřící přístroj provozovat

i s pomocí nabíječky

15

, pokud je tato připojena na

elektrickou síť. Měřící přístroj vypněte, akumulátor ca. 10 min

nabíjejte a měřící přístroj s připojenou nabíječkou znovu

zapněte.

Pro výměnu bloku akumulátoru

7

 otočte aretaci

10

 do polohy

 a akumulátor

7

 vytáhněte ven.

Vložte nový blok akumulátoru a otočte aretaci

10

 do polohy

.

f

Pokud nebudete měřící přístroj dlouhou dobu používat,

odejměte z něj blok akumulátoru.

Akumulátory mohou

při delším skladování korodovat nebo se samy vybít.

Ukazatel stavu nabití

Bliká-li ukazatel stavu nabití

6

 poprvé červeně, lze měřící

přístroj ještě 2 hod. provozovat.

Svítí-li ukazatel stavu nabití

6

 trvale červeně, nejsou už žádná

měření možná. Měřící přístroj se po 1 min. automaticky

vypne.

Napájení přijímače laseru energií

Pro provoz přijímače laseru se doporučuje používání

alkalicko-manganových baterií.

Zatlačte aretaci

18

 přihrádky pro baterii směrem ven a kryt

přihrádky baterie

28

 odklopte.

Při vložení baterie dbejte na správnou polaritu podle

vyobrazení v přihrádce pro baterii.

Objeví-li se poprvé výstraha baterie

b

 na displeji

25

, lze

přijímač laseru ještě ca. 3 h provozovat.

f

Vyjměte z přijímače laseru baterii, pokud jej nebudete

delší dobu nepoužívat.

Baterie může při delším

skladování korodovat nebo se sama vybít.

Provoz

Uvedení rotačního laseru do provozu

f

Chraňte měřící přístroj před vlhkem a přímým

slunečním zářením.

f

Nevystavujte měřící přístroj žádným extrémním

teplotám nebo teplotním výkyvům.

Nenechávejte jej

např. delší dobu ležet v autě. Při větších teplotních

výkyvech nechte měřící přístroj nejprve vytemperovat, než

jej uvedete do provozu. Při extrémních teplotách nebo

teplotních výkyvech může být omezena přesnost přístroje.

f

Zamezte prudkým nárazům či pádům měřícího

přístroje.

Po silných vnějších účincích na měřící přístroj

byste vždy měli před další prací provést kontrolu přesnosti

(viz

„

Přesnost nivelace rotačního laseru

“

, strana 133).

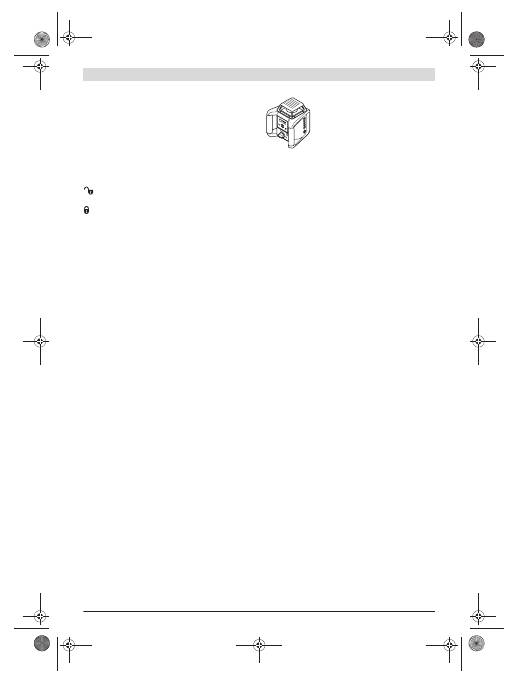

Ustavení měřícího přístroje

Měřící přístroj postavte na stabilní podložku

nebo jej namontujte na stativ

30

.

Na základě vysoké přesnosti nivelace

reaguje měřící přístroj velmi citlivě na

otřesy a změny polohy. Dbejte proto na

stabilní polohu měřícího přístroje, aby se

zabránilo přerušování provozu díky

donivelovávání.

Zapnutí – vypnutí

f

Nesměrujte paprsek laseru na osoby nebo zvířata

(zvláště ne v úrovni jejich očí) a nedívejte se sami do

paprsku laseru (ani z větší vzdálenosti).

Měřicí přístroj

vysílá ihned po zapnutí variabilní laserový paprsek

4

.

Pro

zapnutí

 měřicího přístroje stiskněte krátce tlačítko

zapnutí/vypnutí

2

. Ukazatelé

3

,

1

 a

6

 se krátce rozsvítí. Měřicí

přístroj ihned začne s automatickou nivelací. Během nivelace

bliká zeleně ukazatel nivelace

1

, laser nerotuje a bliká.

Měřící přístroj je znivelován, jakmile ukazatel nivelace

1

 svítí

trvale zeleně a laser trvale svítí. Po ukončení nivelace startuje

měřící přístroj automaticky v rotačním provozu.

Měřící přístroj pracuje výhradně v rotačním provozu s pevnou

rychlostí rotace, jež je vhodná i pro nasazení přijímače laseru.

U továrního nastavení je funkce signalizace otřesů

automaticky zapnutá, ukazatel signalizace otřesů

3

 svítí

zeleně.

Pro

vypnutí

 měřicího přístroje stiskněte krátce tlačítko

zapnutí/vypnutí

2

. Při vyvolané signalizaci otřesů (ukazatel

signalizace otřesů

3

 bliká červeně) stiskněte jednou krátce

tlačítko zapnutí/vypnutí pro nové nastartování funkce

signalizace otřesů a poté znovu krátce pro vypnutí měřicího

přístroje.

f

Neponechávejte zapnutý měřící přístroj bez dozoru a

po používání jej vypněte.

Mohly by být laserovým

paprskem oslněny jiné osoby.

Kvůli ochraně baterií se měřící přístroj automaticky vypne,

pokud se déle než 2 h. nachází mimo rozsah samonivelace

nebo je déle než 2 h. aktivovaná výstraha otřesů (viz

„

Nivelační automatika rotačního laseru

“

, strana 132). Měřící

přístroj znovu napolohujte a opět zapněte.

Uvedení přijímače laseru do provozu

f

Chraňte přijímač laseru před vlhkem a přímým

slunečním zářením.

f

Nevystavujte přijímač laseru žádným extrémním

teplotám nebo teplotním výkyvům.

Nenechávejte jej

např. delší dobu ležet v autě. Při větších teplotních

výkyvech nechte přijímač laseru nejprve vytemperovat,

než jej uvedete do provozu. Při extrémních teplotách nebo

teplotních výkyvech může být omezena přesnost přijímače

laseru.

Přijímač laseru postavte nejméně 50 cm daleko od rotačního

laseru. Přijímač laseru umístěte tak, aby paprsek laseru mohl

zasáhnout přijímací pole

24

.

OBJ_DOKU-20994-002.fm  Page 131  Monday, June 27, 2011  12:55 PM

132

 | Česky

1 619 929 J22 | (27.6.11)

Bosch Power Tools

Zapnutí – vypnutí

f

Při zapnutí přijímače laseru zazní hlasitý signální tón.

‘Hodnocená hladina akustického tlaku A signálního tónu

činí ve vzdálenosti 0,2 m až 95 dB(A).

“

f

Nedržte přijímač laseru blízko ucha!

Hlasitý tón může

poškodit sluch.

Pro

zapnutí

 přijímače laseru stlačte tlačítko zapnutí/vypnutí

19

. Zazní dva signální tóny a všechny ukazatelé na displeji se

krátce rozsvítí.

Pro

vypnutí

 přijímače laseru znovu stlačte tlačítko

zapnutí/vypnutí

19

.

Nestlačí-li se na přijímači laseru ca. 10 min. žádné tlačítko a

přijímací pole

24

 po dobu 10 min. nezasáhne žádný laserový

paprsek, pak se přijímač laseru kvůli šetření baterie automa-

ticky vypne. Vypnutí je indikováno signálním tónem.

Volba nastavení ukazatele středu

Pomocí tlačítka

20

 můžete určit, s jakou přesností bude

poloha laserového paprsku na přijímacím poli indikována jako

„

středová

“

:

–

nastavení

„

jemné

“

 (ukazatel

f

 na displeji),

–

nastavení

„

střední

“

 (ukazatel

a

 na displeji).

Při změně nastavení přesností zazní signální tón.

Po zapnutí přijímače laseru je vždy nastavena přesnost

„

střední

“

.

Směroví ukazatelé

Ukazatelé dolní

g

, střed

e

 a horní

c

 (pokaždé na přední a zadní

straně přijímače laseru) udávají polohu obíhajícího

laserového paprsku v přijímacím poli

24

. Poloha může být

navíc indikována signálním tónem (viz

„

Signální tón pro

indikaci laserového paprsku

“

, strana 132).

Přijímač laseru příliš nízko:

 Probíhá-li paprsek laseru horní

polovinou přijímacího pole

24

, pak na displeji svítí dolní

směrový ukazatel

g

.

Při zapnutém signálním tónu zazní signál v pomalém taktu.

Pohybujte přijímačem laseru ve směru šipky nahoru. Při

přiblížení na středovou rysku

23

 se zobrazí už jen hrot

směrového ukazatele

g

.

Přijímač laseru příliš vysoko:

 Probíhá-li paprsek laseru dolní

polovinou přijímacího pole

24

, pak na displeji svítí horní

směrový ukazatel

c

.

Při zapnutém signálním tónu zazní signál v rychlém taktu.

Pohybujte přijímačem laseru ve směru šipky dolů. Při

přiblížení na středovou rysku

23

 se zobrazí už jen hrot

směrového ukazatele

c

.

Přijímač laseru uprostřed:

 Probíhá-li paprsek laseru

přijímacím polem

24

 na úrovni středové rysky

23

, pak svítí

ukazatel středu

e

. Při zapnutém signálním tónu zazní trvalý tón.

Signální tón pro indikaci laserového paprsku

Polohu laserového paprsku na přijímacím poli

24

 lze

indikovat signálním tónem.

Po zapnutí přijímače laseru je signální tón vždy vypnutý.

Při zapnutí signálního tónu můžete zvolit mezi dvěma

hlasitostmi.

Pro zapnutí popř. změnu signálního tónu stlačte tlačítko

signálního tónu

21

, až se zobrazí požadovaná hlasitost. Při

střední hlasitosti ukazatel signálního tónu

d

 na displeji bliká,

při vysoké hlasitosti svítí ukazatel trvale, při vypnutém

signálním tónu zhasne.

Nivelační automatika rotačního laseru

Po zapnutí měřicí přístroj zkontroluje vodorovnou polohu a

automaticky vyrovná nerovinnosti uvnitř rozsahu

samonivelace ca. 8 % (5

°

).

Stojí-li měřící přístroj po zapnutí nebo po změně polohy

nakloněný více než 8 %, není už znivelování možné. V tom

případě se rotor zastaví, laser bliká a ukazatel nivelace

1

 svítí

trvale červeně. Měřící přístroj znovu napolohujte a vyčkejte

nivelace. Bez nového napolohování se po 2 min. vypne laser a

po 2 h. měřící přístroj.

Je-li měřící přístroj znivelovaný, neustále kontroluje

vodorovnou polohu. Při změnách polohy se automaticky

doniveluje. Pro zabránění chybným měřením se rotor během

procesu nivelace zastaví, laser bliká a ukazatel nivelace

1

bliká zeleně.

Funkce signalizace otřesů

Měřící přístroj má funkci signalizace otřesů, která při změnách

polohy příp. při otřesech měřícího přístroje nebo při vibracích

podkladu zabraňuje znivelování na změněnou výšku a tím

výškové chybě.

Po zapnutí měřícího přístroje je funkce signalizace otřesů při

továrním nastavení zapnutá (ukazatel signalizace otřesů

3

svítí). Signalizace otřesů se aktivuje ca. 30 s po zapnutí

měřícího přístroje resp. po zapnutí funkce signalizace otřesů.

Překročí-li se při změně polohy měřícího přístroje rozsah

přesnosti nivelace nebo se zaregistruje silný otřes, pak se

vyvolá signalizace otřesů: rotace se zastaví, laser bliká,

ukazatel nivelace

1

 zhasne a ukazatel signalizace otřesů

3

bliká červeně.

Při vyvolané signalizaci otřesů stiskněte krátce tlačítko

zapnutí/vypnutí

2

. Funkce signalizace otřesů se znovu

nastartuje a měřící přístroj začne s nivelací. Jakmile je měřicí

přístroj znivelován (ukazatel nivelace

1

 svítí trvale zeleně),

startuje automaticky v rotačním provozu. Nyní zkontrolujte

výšku laserového paprsku na referenčním bodě a výšku

případně zkorigujte.

Nenastartuje-li se při vyvolané signalizaci otřesů znovu funkce

stisknutím tlačítka zapnutí/vypnutí

2

, vypne se automaticky

po 2 min laser a po 2 h měřicí přístroj.

Pro

vypnutí

 funkce signalizace otřesů stiskněte tlačítko

zapnutí/vypnutí

2

 na 3 s. Při vyvolané signalizaci otřesů

(ukazatel signalizace otřesů

3

 bliká červeně) stiskněte

tlačítko zapnutí/vypnutí nejdřív jednou krátce a poté znovu na

3 s. Při vypnutí signalizace otřesů zhasne ukazatel signalizace

otřesů

3

.

Pro

zapnutí

 signalizace otřesů stiskněte tlačítko

zapnutí/vypnutí

2

 na 3 s. Ukazatel signalizace otřesů

3

 se

rozsvítí trvale zeleně a po 30 s se aktivuje signalizace otřesů.

Nastavení funkce signalizace otřesů se při vypnutí měřicího

přístroje uloží.

OBJ_DOKU-20994-002.fm  Page 132  Monday, June 27, 2011  12:55 PM

 Česky |

133

Bosch Power Tools

1 619 929 J22 | (27.6.11)

Přesnost nivelace rotačního laseru

Vlivy na přesnost

Největším vlivem působí teplota okolí. Zvláště od podlahy

nahoru probíhající teplotní rozdíly mohou paprsek laseru

odchýlit.

Odchylky nabírají od ca. 20 m měřené dráhy na důležitosti a

mohou na 100 m činit i dvou až čtyřnásobek odchylky při

20 m.

Poněvadž je vrstvení teploty v blízkosti podlahy největší, měli

by jste měřící přístroj od měřené dráhy 20 m vždy

namontovat na stativ. Mimo to postavte měřící přístroj podle

možností do středu pracovní plochy.

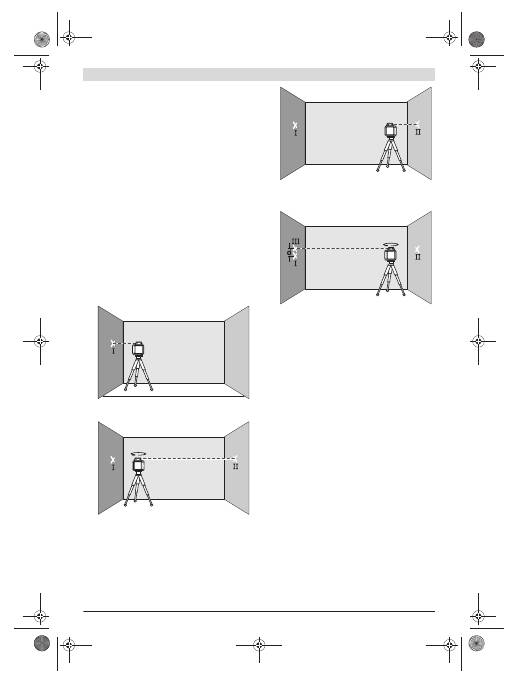

Kontrola přesnosti měřícího přístroje

Vedle vnějších vlivů mohou vést k odchylkám i přístrojem

specifikované vlivy (jako např. pády nebo prudké nárazy).

Zkontrolujte proto před každým začátkem práce přesnost

měřícího přístroje.

Pro kontrolu potřebujete volnou měřicí dráhu 20 m na

pevném základu mezi dvěma stěnami A a B. Musíte provést

obratové měření přes obě osy X a Y (pokaždé positivně a

negativně) (4 kompletní procesy měření).

–

Namontujte měřící přístroj poblíž stěny A na stativ nebo jej

postavte na pevný, rovný podklad. Měřící přístroj zapněte.

–

Po ukončení nivelace označte střed laserového paprsku na

stěně A (bod

I

).

–

Otočte měřicí přístroj o 180

°

, nechte jej znivelovat a

označte střed laserového paprsku na protilehlé stěně B

(bod

II

).

–

Umístěte měřící přístroj

–

 bez jeho otočení

–

 poblíž

stěny B, zapněte jej a nechte znivelovat.

–

Měřicí přístroj vyrovnejte do výšky (pomocí stativu nebo

případně podložením) tak, aby střed laserového paprsku

přesně zasáhl předtím označený bod

II

 na stěně B.

–

Otočte měřicí přístroj o 180

°

, bez změny výšky. Nechte jej

znivelovat a označte střed laserového paprsku na stěně A

(bod

III

). Dbejte na to, aby bod

III

 ležel pokud možno

svisle nad resp. pod bodem

I

.

–

Rozdíl

d

 obou označených bodů

I

 a

III

 na stěně A udává

skutečnou odchylku měřícího přístroje pro měřenou osu.

Postup měření opakujte pro ostatní tři osy. K tomu otočte

měřící přístroj před začátkem procesu měření pokaždé o 90

°

.

Na měřené dráze 2 x 20 m = 40 m činí maximální dovolená

odchylka:

40 m x

±

0,08 mm/m =

±

3,2 mm.

Rozdíl

d

 mezi body

I

 a

III

 smí tedy činit při každém ze čtyř

procesů měření nejvýše 3,2 mm.

Pokud měřící přístroj u jednoho ze čtyř procesů měření

překročil maximální odchylku, pak jej nechte zkontrolovat

zákaznickou službou Bosch.

Pracovní upozornění rotačního laseru

f

K označení používejte pouze střed přímky laseru.

Šířka

laserové přímky se mění se vzdáleností.

Brýle pro práci s laserem (příslušenství)

Brýle pro práci s laserem odfiltrují okolní světlo. Proto se jeví

červené světlo laseru pro oko světlejší.

f

Nepoužívejte brýle pro práci s laserem jako ochranné

brýle.

Brýle pro práci s laserem slouží k lepšímu

rozpoznání laserového paprsku, ale nechrání před

laserovým paprskem.

f

Nepoužívejte brýle pro práci s laserem jako sluneční

brýle nebo v silničním provozu.

Brýle pro práci s laserem

nenabízejí kompletní ochranu před UV zářením a snižují

vnímání barev.

A

B

20 m

A

B

180°

A

B

A

B

180°

OBJ_DOKU-20994-002.fm  Page 133  Monday, June 27, 2011  12:55 PM

134

 | Česky

1 619 929 J22 | (27.6.11)

Bosch Power Tools

Práce se stativem (příslušenství)

Měřící přístroj disponuje otvorem pro upnutí stativu 5/8" pro

vodorovný provoz na stativu. Měřící přístroj nasaďte otvorem

pro upnutí stativu

12

 na závit 5/8" stativu a pomocí zajišťo-

vacího šroubu stativu jej pevně přišroubujte.

U stativu

30

 se stupnicí na výsuvu můžete přímo nastavit

výškové vysazení.

Práce s cílovou tabulkou laseru (příslušenství)

Pomocí cílové tabulky laseru

37

 můžete přenést výšku laseru

na stěnu.

Pomocí nulového pole a stupnice můžete změřit přesazení k

požadované výšce a na jiném místě je opět nanést. Tím

odpadá přesné nastavení měřícího přístroje na přenášenou

výšku.

Cílová tabulka laseru

37

 má reflexní potah, který zlepšuje

viditelnost laserového paprsku ve větší vzdálenosti resp. při

silném slunečním záření. Zesílení jasu lze rozpoznat pouze

tehdy, když se díváte na cílovou tabulku laseru rovnoběžně s

laserovým paprskem.

Práce s měřící latí (příslušenství)

Pro kontrolu rovinností nebo nanesení sklonů se doporučuje

použití měřící latě

31

 společně s přijímačem laseru.

Na měřící lati

31

 je nahoře nanesena relativní odměřovací

stupnice (

±

50 cm). Tou můžete předvolit dole na výsuvu

nulovou výšku. Tím lze přímo odečíst odchylky od

požadované výšky.

Pracovní upozornění přijímače laseru

Označení

Na středové rysce

23

 vpravo a vlevo na přijímači laseru

můžete, pokud paprsek laseru běží středem přijímacího pole

24

, vyznačit jeho výšku. Středová ryska je vzdálena 45 mm

od horní hrany přijímače laseru.

Vyrovnání pomocí vodováhy

Pomocí vodováhy

26

 můžete přijímač laseru kolmo (svisle)

vyrovnat. Šikmo umístěný přijímač laseru vede k chybným

měřením.

Upevnění pomocí držáku (viz obr. A)

Přijímač laseru můžete pomocí držáku

35

 upevnit jak na

měřící lať stavebního laseru

31

 (příslušenství) tak i na jiné

pomůcky s šířkou až do 65 mm.

Držák

35

 přišroubujte pomocí upevňovacího šroubu

34

 do

upnutí

29

 na zadní straně přijímače laseru.

Uvolněte zajišťovací šroub

32

, nasuňte držák např. na měřící

lať stavebního laseru

31

 a zajišťovací šroub

32

 opět utáhněte.

Horní hrana

33

 držáku se nachází ve stejné výšce jako

středová ryska

23

 a může být použita k označení laserového

paprsku.

Upevnění pomocí magnetu (viz obr. B)

Není-li spolehlivé upevnění bezpodmínečně nutné, můžete

přijímač laseru pomocí magnetické destičky

22

 čelně

připevnit na ocelové díly.

Příklady práce

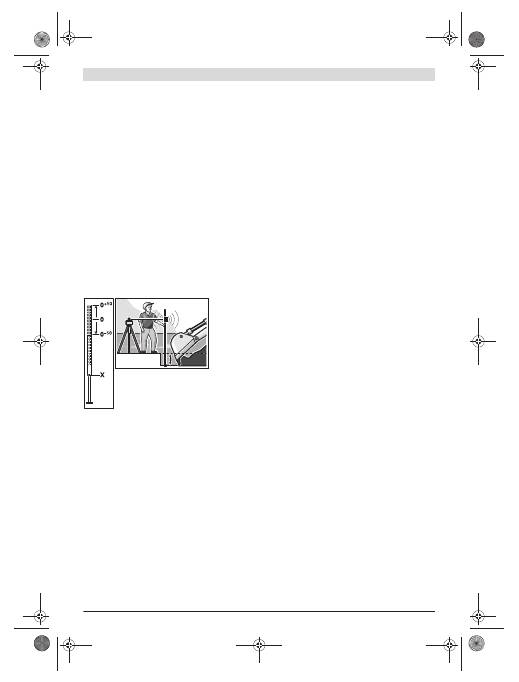

Kontrola hloubky výkopů (viz obr. C)

Měřící přístroj postavte na stabilní podložku nebo jej

namontujte na stativ

30

.

Práce se stativem: Paprsek laseru vyrovnejte na požadovanou

výšku. Přeneste resp. zkontrolujte výšku na cílovém místě.

Práce bez stativu: zjistěte výškový rozdíl mezi paprskem

laseru a výškou na referenčním bodě za pomoci cílové tabulky

laseru

37

. Přeneste resp. zkontrolujte naměřený výškový

rozdíl na cílovém místě.

Při měření na velkých vzdálenostech byste měli umístit měřicí

přístroj vždy uprostřed pracovní plochy a na stativ, aby se

redukovaly rušivé vlivy.

Při práci na nespolehlivém podkladu namontujte měřicí

přístroj na stativ

30

. Dbejte na to, aby byla aktivovaná funkce

signalizace otřesů, aby se zabránilo chybným měřením při

pohybech podloží nebo otřesech měřicího přístroje.

OBJ_DOKU-20994-002.fm  Page 134  Monday, June 27, 2011  12:55 PM

 Česky |

135

Bosch Power Tools

1 619 929 J22 | (27.6.11)

Přehled ukazatelů

Údržba a servis

Údržba a čištění

Udržujte rotační laser, nabíječku a přijímač laseru neustále

čisté.

Neponořujte rotační laser, nabíječku a přijímač laseru do vody

nebo jiných kapalin.

Nečistoty otřete vlhkým, měkkým hadříkem. Nepoužívejte

žádné čistící prostředky a rozpouštědla.

Na rotačním laseru pravidelně čistěte zejména plochy na

výstupním otvoru laseru a dbejte přitom na smotky.

Pokud přes pečlivé výrobní a zkušební postupy dojde někdy u

rotačního laseru, nabíječky nebo přijímače laseru k výpadku,

pak nechte provést opravu autorizovaným servisním

střediskem pro elektronářadí Bosch. Rotační laser, nabíječku

a přijímač laseru sami neotvírejte.

Při všech dotazech a objednávkách náhradních dílů nezbytně

prosím uvádějte 10-místné objednací číslo podle typového

štítku rotačního laseru, nabíječky resp. přijímače laseru.

Zákaznická a poradenská služba

Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě

Vašeho výrobku a též k náhradním dílům. Technické výkresy a

informace k náhradním dílům naleznete i na:

www.bosch-pt.com

Tým poradenské služby Bosch Vám rád pomůže při otázkách

ke koupi, používání a nastavení výrobků a příslušenství.

Czech Republic

Robert Bosch odbytová s.r.o.

Bosch Service Center PT

K Vápence 1621/16

692 01 Mikulov

Tel.: +420 (519) 305 700

Fax: +420 (519) 305 705

E-Mail: servis.naradi@cz.bosch.com

www.bosch.cz

Zpracování odpadů

Rotační laser, nabíječka, přijímač laseru,

akumulátory, příslušenství a obaly mají být dodány k

opětovnému zhodnocení nepoškozujícímu životní

prostředí.

Nevyhazujte rotační laser, nabíječku, přijímač laseru a

akumulátory/baterie do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2002/96/ES

musejí být neupotřebitelná elektrická

zařízení a podle evropské směrnice

2006/66/ES vadné nebo opotřebované

akumulátory/baterie rozebrané

shromážděny a dodány k opětovnému

zhodnocení nepoškozujícímu životní

prostředí.

Akumulátory/baterie:

Ni-MH:

 Nikl-metalhydrid

Změny vyhrazeny.

Pa

p

rs

e

k

 la

se

ru

Ro

ta

ce

 la

se

ru

zeleně červeně zeleně červeně

Zapnutí měřícího přístroje (1 s autotest)

z

z

z

Znivelování nebo donivelování

2x/s



2x/s

Měřící přístroj znivelovaný/připravený k provozu

z

z

z

Rozsah samonivelace překročen

2x/s



z

Aktivovaná signalizace otřesů

z

Vyvolaná signalizace otřesů

2x/s



2x/s

Napětí baterie na

≤

2 h. provozu

2x/s

Baterie vybitá





z

2x/s

z



Frekvence blikání (dvakrát za sekundu)

Trvalý provoz

Funkce zastavena

OBJ_DOKU-20994-002.fm  Page 135  Monday, June 27, 2011  12:55 PM
