Uputstva o sigurnosti

Rotacioni laser

Sva uputstva se moraju čitati i pazite na

njih, da bi sa mernim alatom radili bez

opasnosti i sigurno. Neka Vam tablice sa

upozorenjem na mernom alatu budu uvek

čitljive. ČUVAJTE OVA UPUTSTVA DOBRO.

f

Oprez

–

 ako se koriste drugi uredjaji za rad ili

podešavanje od onih koji su ovde navedeni, ili izvode

drugi postupci, može ovo voditi eksplozijama sa

zračenjem.

f

Merni alat se isporučuje sa tablicom i opomenom na

engleskom jeziku (na prikazu mernog alata na grafičkoj

strani označeno sa brojem 14).

f

Prelepite engleski tekst tablice sa opomenom pre

prvog puštanja u rad sa isporučenom nalepnicom na

Vašem jeziku.

f

Ne upravljajte laserski zrak na osobe ili životinje i ne

gledajte sami u laserski zrak.

Ovaj merni alat proizvodi

lasersko zračenje klase lasera 2 prema IEC 60825-1. Na

taj način možete zaslepiti osobe.

f

Ne koristite laserske naočare za posmatranje kao

zaštitne naočare.

Laserske naočare za posmatranje služe

za bolje prepoznavanje laserskog zraka, one ne štite od

laserskog zračenja.

f

Ne upotrebljavajte laserske naočare za posmatranje

kao naočare za sunce ili u putnom saobraćaju.

Laserske

naočare za posmatranje ne pružaju punu UV zaštitu i

smanjuju opažanje boja.

f

Neka Vam merni alat popravlja stručno osoblje i samo

sa originalnim rezervnim delovima.

Time se

obezbedjuje, da sigurnost mernog alata ostaje sačuvana.

f

Ne dopu štaje deci korišćenje mernog alata sa laserom

bez nadzora.

Oni bi mogli nenamerno zaslepiti osoblje.

f

Ne radite sa mernim alatom u okolini gde postoji

opasnost od eksplozija, u kojoj se nalaze zapaljive

tečnosti, gasovi ili prašine.

U mernom alatu se mogu

proizvesti varnice, koje bi zapalite prašinu ili isparenja.

f

Ne otvarajte Akku-Pack.

Postoji opanost kratkog spoja.

Zaštitite akumulatorski paket od toplote,

na primer i od trajnog sunčevog zračenja, vatre,

vode i vlage.

Postoji opasnost od eksplozije.

f

Držite nekorišćeni Akku-Pack dalje od kancelarijskih

spajalica, novčića, ključeva, eksera, zavrtanja ili drugih

malih metalnih predmeta, koji mogu prouzrokovati

premošćavanje kontakata.

Kratak spoj izmedju

kontakata akumulatora može imati za posledicu opekotine

ili požar.

f

Kod pogrešne primene može izaći tečnost iz Akku-

paketa. Izbegavajte kontakt sa njom. Kod slučajnog

kontakta isperite vodom. Ako tečnost dodje u oči,

pozovite dodatno lekarsku pomoć.

Akumulatorska

tečnost koje može izaći može uticati na nadražaje kože ili

opekotine.

f

Punite Akku-Pack samo sa uredjajem za punjenje koje

je navedeno u uputstvu za rad.

Za neki uredjaj za

punjenje, koji je pogodan za odredjenu vrstu akumulatora,

postoji opanost od požara, ako ga upotrebljavate sa

drugim akumulatorima.

f

Upotrebljavajte samo originalne Bosch-akumulatorske

pakete sa naponom navedenim na tipskoj tablici mernog

alata.

Pri upotrebi drugih akumulatorskih paketa, na primer

imitacija, doradjenih akumulatorskih paketa ili stranih

fabrikata postoji opasnost od povreda ili oštećenja predmeta

usled akumulatorskog paketa koji može eksplodirati.

Ne dovodite lasersku tablicu sa ciljem 37

u blizinu pejsmejkera.

Magneti na

laserskoj tablici sa ciljem prave jedno polje,

koje može oštetiti funkciju pejsmejkera.

f

Držite lasersku tablicu sa ciljem 37 dalje od magnetnih

prenosnika podataka i magnetno osetljivih uredjaja.

Delovanjem magneta na lasersku tablicu sa ciljem može

doći do nepovratnih gubitaka podataka.

Akku-aparat za punjenje

Čitajte sva upozorenja i uputstva.

Propusti kod

pridržavanja upozorenja i uputstava mogu imati

za posledicu električni udar, požar i/ili teške

povrede.

Držite aparat za punjenje što dalje od kiše i

vlage.

Prodiranje vode u aparat za punjenje

povećava rizik od električnog udara.

f

Ne punite sa uredjajem za punjenje strane

akumulatore.

Uredjaj za punjenje je pogodan samo za

punjenje Bosch akumulatorskog paketa, koji se ubacuje u

rotacioni laser. Pri punjenja stranog akumulatora postoji

opasnost od požara i eksplozije.

IEC 60825-1:2007-03

<1mW, 635 nm

OBJ_DOKU-20994-002.fm  Page 191  Monday, June 27, 2011  2:38 PM

192

 | Srpski

1 619 929 J22 | (27.6.11)

Bosch Power Tools

f

Držite aparat za punjenje čist.

Prljanjem aparata postoji

opasnost od električnog udara.

f

Prokontrolišite pre svakog korišćenja aparat za

punjenje, kabl i utikač. Ne koristite aparat za punjenje

ako se konstatuju oštećenja. Ne otvarajte aparat sami i

neka Vam ga popravlja samo stučno osoblje i samo sa

originalnim rezervnim delovima.

Oštećeni aparati za

punjenje, kablovi i utikači povećavaju rizik od električnog

udara.

f

Ne radite sa aparatom na lako zapaljivoj podlozi (na

primer papiru, tekstilu itd.) odnosno u zapaljivoj

okolini.

Zbog zagrevanja aparata za punjenje koje nastaje

prilikom punjenja postoji opasnost od požara.

f

Kod pogrešne primene može izaći tečnost iz Akku-

paketa. Izbegavajte kontakt sa njom. Kod slučajnog

kontakta isperite vodom. Ako tečnost dodje u oči,

pozovite dodatno lekarsku pomoć.

Akumulatorska

tečnost koje može izaći može uticati na nadražaje kože ili

opekotine.

f

Kontrolišite decu.

Time se obezbedjuje da se deca ne

igraju sa uredjajem za punjenje.

f

Deca i osobe koje na osnovu svojih fizičkih, osećajnih ili

duhovnih sposobnoti ili svoga neiskustva ili neznanja

nisu u situaciji, da rade sigurno sa uredjajem za

punjenje, ne smeju da koriste ovaj uredjaj za punjenje

bez nadzora ili podučavanja odgovorne osobe.

U

drugom slučaju postoji opasnost od pogrešnog rada i

povrede.

Laserski davač

Sva uputstva se moraju čitati i na njih

obraćati pažnja.

ČUVAJTE OVA UPUTSTVA

DOBRO.

Ne dovodite merni alat u blizinu

pejsmejkera.

Preko magnetne ploče

22

proizvodi se polje, koje može oštetiti

funkciju pejsmejkera.

f

Držite merni alat podalje od magnetskih prenosnika

podataka i magnetski osetljivih uredjaja.

Delovanjem

magnetne ploče

22

 može doći do nepovratnog gubitka

podataka.

f

Neka Vam merni alat popravlja stručno osoblje i samo

sa originalnim rezervnim delovima.

Time se

obezbedjuje, da sigurnost mernog alata ostaje sačuvana.

f

Ne radite sa mernim alatom u okolini gde postoji

opasnost od eksplozija, u kojoj se nalaze zapaljive

tečnosti, gasovi ili prašine.

U mernom alatu se mogu

proizvesti varnice, koje bi zapalite prašinu ili isparenja.

Opis proizvoda i rada

Upotreba koja odgovara svrsi

Rotacioni laser

Merni alat je zamišljen za dobijanje i kontrolu tačnih

horizontalnih visinskih karakteristika. Merni alat nije

namenjen za vertikalna nivelisanja.

Merni alat je pogodan za upotrebu u spoljnom području.

Laserski davač

Merni alat je zamišljen za brzo nalaženje rotirajućih laserskih

zraka talasne dužine navedene u

„

tehničkim podacima

“

.

Merni alat je pogodan za upotrebu u spoljnom i unutrašnjem

području.

Komponente sa slike

Obeležavanje brojevima komponenti sa slika odnosi se na

prikaz rotacionog lasera na grafičkim stranama.

Rotacioni laser/uredjaj za punjenje

1

Pokazivač automatike niveliranja

2

Taster za uključivanje/isključivanje / taster za šok

opomenu

3

Pokazivač šok alarma

4

promenljivi laserski zrak

5

Izlazni otvor laserskog zraka

6

Pokazivač stanja punjenja

7

Akku-paket

8

Prostor za bateriju

9

Blokada prostora za baterije

10

Blokada Akku-Pack

11

Utičnica za utikač punjenja

12

Prihvat za stativ 5/8"

13

Serijski broj rotacionog lasera

14

Laserska tablica sa opomenom

15

Uredjaj za punjenje

16

Mrežni utikač uredjaja za punjenje

17

Utikač za punjenje

Laserski prijemnik*

18

Blokiranje poklopca prostora za bateriju

19

Taster za uključivanje-isključivanje laserskog prijemnika

20

Taster za podešavanje tačnosti merenja

21

Taster za signalni ton

22

Magnetna ploča

23

Središnji marker

24

Prijemno polje za laserski zrak

25

Displej

26

Libela prijemnik za laser

27

Serijski broj laserskog prijemnika

28

Poklopac prostora za bateriju

29

Prihvat za držač

32

Zavrtanj za fiksiranje držača

OBJ_DOKU-20994-002.fm  Page 192  Monday, June 27, 2011  2:38 PM

 Srpski |

193

Bosch Power Tools

1 619 929 J22 | (27.6.11)

33

Gornja ivica držača

34

Zavrtanj za pričvršćivanje držača

35

Držač

Elementi pokazivača laserskog prijemnika

a

Pokazivač podešavanja

„

sredina

“

b

Opomena za bateriju

c

Pokazivač smera gore

d

Pokazivanje signalnog tona

e

Pokazivanje sredine

f

Pokazivač podešavanja

„

fini

“

g

Pokazivanje smera dole

Pribor/rezervni delovi

30

Stativ*

31

Merna letva gradjevinskog lasera*

36

Laserske naočare za gledanje*

37

Laserska ciljna ploča*

38

Kofer

* Pribor sa slike ili koji je opisan ne spada u standardni obim

isporuka.

Tehnički podaci

Rotacioni laser

GRL 400 H

Professional

Broj predmeta

3 601 K61 800

Radno područje (Radius)

1)

–

bez laserskog prijemnika ca.

–

sa laserskim prijemnikom ca.

10 m

200 m

Tačnost nivelisanja

1) 2)

±

0,08 mm/m

Područje sa automatskim

nivelisanjem tipično

±

8 %  (

±

5

°

)

Vreme nivelisanja tipično

15 s

Brzina rotiranja

600 min

-1

Radna temperatura

–

10 ... +50

°C

Temperatura skladišta

–

20 ... +70

°C

Relativna vlaga vazduha max.

90 %

Klasa lasera

2

Tip lasera

635 nm, <1 mW

Ø

 Laserski zrak na izlaznom

otvoru ca.

1)

5 mm

Prihvat za stativ (horizontalno)

5/8"-11

Akumulator (NiMH)

Baterije (Alkalno mangan)

2 x 1,2 V HR20 (D) (9 Ah)

2 x 1,5 V LR20 (D)

Trajanje rada ca.

–

Akumulator (NiMH)

–

Baterije (Alkalno mangan)

30 h

50 h

1) Pri 20

°C

2) duž osae

Molimo obratite pažnju na broj predmeta na tipskoj tablici Vašeg

rotacionog lasera, trgovačke oznake pojedinih rotacionih lasera mogu

varirati.

Za jasnu identifikaciju Vašeg rotacionog lasera služi serijski broj

13

 na

tipskoj tablici.

Težina prema EPTA-Procedure

01/2003

1,8 kg

Dimenzije

(dužina x širina x visina)

183 x 170 x 188 mm

Vrsta zaštite

IP 56 (zaštićeno od

prašine i mlaza vode)

Aparat za punjenje

Broj predmeta

2 610 A13 782

Nominalni napon

V~

100

–

240

Frekvencija

Hz

50/60

Napon za punjenje akumulatora

V=

7,5

Struja punjenja

A

1,0

Dozvoljeno područje

temperature punjenja

°C

0

–

45

Vreme punjenja

h

14

Broj akumulatorskih ćelija

2

Nominalni napon

(po ćeliji akumulatora)

V=

1,2

Težina prema EPTA-Procedure

01/2003

kg

0,2

Klasa zaštite

/

II

Laserski davač

LR 1

Professional

Broj predmeta

3 601 K15 400

Prijemna talasna dužina

635

–

650 nm

Radno područje

3)

200 m

Prijemni ugao

120

°

Prijemna brzina rotacije

>200 min

-1

Tačnost u merenju

4)

–

Podešavanje

„

fino

“

–

Podešavanje

„

srednje

“

±

1 mm

±

3 mm

Radna temperatura

–

10

°C

 ... +50

°C

Temperatura skladišta

–

20

°C

 ... +70

°C

Baterija

1 x 9 V 6LR61

3) Radno područje (Radijus) se može smanjiti nepovoljnim uslovima

okoline (na primer direktnim sunčevim zračenjem).

4) zavisno od rastojanja izmedju prijemnika lasera i rotacionog lasera

Molimo obratite pažnju na broj predmeta na tipskoj tablici Vašeg

laserskog prijemnika, trgovačke oznake pojedinih laserskih prijemnika

mogu varirati.

Radi jasne identifikacije Vašeg laseskog prijemnika služi broj predmeta

27

 na tipskoj tablici.

Rotacioni laser

GRL 400 H

Professional

1) Pri 20

°C

2) duž osae

Molimo obratite pažnju na broj predmeta na tipskoj tablici Vašeg

rotacionog lasera, trgovačke oznake pojedinih rotacionih lasera mogu

varirati.

Za jasnu identifikaciju Vašeg rotacionog lasera služi serijski broj

13

 na

tipskoj tablici.

OBJ_DOKU-20994-002.fm  Page 193  Monday, June 27, 2011  12:55 PM

194

 | Srpski

1 619 929 J22 | (27.6.11)

Bosch Power Tools

Montaža

Snabdevanje energijom rotacionog lasera

Rad sa baterijom/amululatorom

Za rad mernog alata se preporučuje upotreba alkalnih

mangan-baterija ili akumulatora.

Za otvaranje prostora za bateriju

8

 okrenite blokadu

9

 u

poziciju

 i izvucite napolje prostor za bateriju.

Pazite kod ubacivanja baterija odnosno akumulatora na pravi

pol prema slici u prostoru za baterije.

Menjajte uvek sve baterije odnosno akumulatore

istovremeno. Upotrebljavajte samo baterije ili akumulatore

jednog proizvodjača i sa istim kapacitetom.

Zatvorite prostor za bateriju

8

 i okrenite blokadu

9

 u poziciju

.

Ako su batgerije odnosno akumulatori pogrešno ubačeni, ne

može se uključiti merni alat. Stavite baterije odnosno

akumulator sa kako treba u pogledu polova.

f

Izvadite baterije odnosno akumulatore iz mernog alata,

kada duže vremena ne koristite.

Baterije i akumulatori

mogu kod dužeg čuvanja korodirati i same se isprazniti.

Rad sa Akku-Pack

Napunite Akku-Pack

7

 pre prvog rada. Akku-Pack se može

isključivo puniti sa za njega previdjenim uredjajem za

punjenje

15

.

f

Obratite pažnju na napon mreže!

Napon strujnog izvora

mora biti usaglašen sa podacima na tipskoj tablici uredjaja

za punjenje.

Utaknite mrežni utikač koji odgovara Vašoj strujnoj mreži

16

 u

uredjaj za punjenje

15

 i pustite neka uskoči na svoje mesto.

Utaknite utikač za punjenje

17

 uredjaja za punjenje u

priključnicu

11

 na Akku-Pack. Priključite uredjaj za punjenje

na strujnu mrežu. Punjenje praznog Akku-Packs treba ca.

14 h. Uredjaj za punjenje i Akku-Pack su osigurani od

prevelikog punjenja.

Jedan nov ili duže vreme ne upotrebljavan Akku-Pack daje tek

posle ca. 5 ciklusa punjenje i pražnjenja svoju punu snagu.

Ne punite Akku-Pack

7

 posle svake upotrebe, pošto se inače

njegov kapacitet smanjuje. Punite Akku-Pack samo onda,

kada pokazivač stanja punjenja

6

 treperi ili trajno svetli.

Bitno skraćeno vreme rada posle punjenja pokazuje, da je

paket akumulatora istrošen i da se mora zameniti.

Kod praznog paketa akumulatora možete raditi sa mernim

alatom i pomoću uredjaja za punjenje

15

, ako je on priključen

na strujnu mrežu. Isključite merni alat, punite paket

akumulatora ca. 10 min i uključite potom ponovo merni alat

sa priključenim uredjajem za punjenje.

Za promenu Akku-Packs

7

 okrenite blokadu

10

 u poziciju

i izvucitge napolje Akku-Pack

7

.

Ubacite novi Akku-Pack i okrenite blokadu

10

 u poziciju  .

f

Izvadite Akku-Pack iz mernog alata, kada dugo vreme

nije u upotrebi.

Akumulatori mogu pri dužem čuvanju

korodirati ili se sami isprazniti.

Pokazivač stanja punjenja

Ako pokazivač stanja punjenja

6

 treperi prvo crveno, može

merni alat da radi još 2 sata.

Ako pokazivač stanja punjenja svetli

6

 stalno crveno, merenja

više nisu moguća. Merni alat isključuje se automatski posle

1 minuta.

Snabdevanje energijom laserskog prijemnika

Za rad laserskog prijemnika preporučuje se upotreba alkalno

manganskih baterija.

Pritisnite blokadu

18

 prostora za bateriju napolje i otvorite

poklopac prostora za bateriju

28

.

Pazite pri ubacivanju baterije na prave polove prema slici na

prostoru za bateriju.

Ako se opomena za bateriju

b

 najpre pojavi na displeju

25

,

može laserski prijemnik da radi još ca. 3 h.

f

Izvadite napolje bateriju iz laserskog prijemnika, ako

ga ne koristite duže vreme.

Baterija može posle dužeg

lagerovanja korodirati ili se automatski isprazniti.

Rad

Puštanje u rad rotacionog lasera

f

Čuvajte merni alat od vlage i direktnog sunčevog

zračenja.

f

Ne izlažite merni alat ekstremnim temperaturama ili

temperaturnim kolebanjima.

Ne ostavljajte ga na primer

u autu duže vreme. Pustite merni alat pri većim

temperaturnim kolebanjima da se prvo temperira, pre

nego ga pustite u rad. Pri ekstremnim temperaturama ili

temperaturnim kolebanjima može se oštetiti preciznost

mernog alata.

f

Izbegavajte žestoke udarce ili padove mernog alata.

Posle jakih spoljnih uticaja na merni alat trebali bi pre daljih

radova uvek da izvršite kontrolu tačnosti (pogledajte

„

Tačnost nivelisanja rotacionog lasera

“

, stranicu 196).

Trajanje rada ca.

50 h

Težina prema EPTA-Procedure

01/2003

0,36 kg

Dimenzije

(dužina x širina x visina)

148 x 73 x 30 mm

Vrsta zaštite

IP 65 (zaptiveno za prašinu i

zaštićeno od mlaza vode)

Laserski davač

LR 1

Professional

3) Radno područje (Radijus) se može smanjiti nepovoljnim uslovima

okoline (na primer direktnim sunčevim zračenjem).

4) zavisno od rastojanja izmedju prijemnika lasera i rotacionog lasera

Molimo obratite pažnju na broj predmeta na tipskoj tablici Vašeg

laserskog prijemnika, trgovačke oznake pojedinih laserskih prijemnika

mogu varirati.

Radi jasne identifikacije Vašeg laseskog prijemnika služi broj predmeta

27

 na tipskoj tablici.

OBJ_DOKU-20994-002.fm  Page 194  Monday, June 27, 2011  12:55 PM

 Srpski |

195

Bosch Power Tools

1 619 929 J22 | (27.6.11)

Postavljanje mernog alata

Postavite merni alat na neku stabilnu

podlogu ili montirajte ga na stativ

30

.

Na osnovu visoke tačnosti nivelisanja

reaguje merni alat veoma osetljivo na

potrese i promene položaja. Pazite stoga na

stabilnu poziciju mernog alata, da bi izbegli

prekide u radu usled dodatnih niveliranja.

Uključivanje-isključivanje

f

Ne upravljajte laserski zrak na osobe ili životinje

(posebno ne na njihovu visinu očiju) i ne gledajte sami

u laserski zrak (čak ni sa većeg rastojanja).

Merni alat

šalje odmah posle uključivanja variabilni laserski zrak

4

.

Pritisnite za

uključivanje

 mernog alata kratko na taster za

uključivanje/isključivanje

2

. Pokazivači

3

,

1

 i

6

 pale se na

kratko. Merni alat počinje odmah sa automatskim

nivelisanjem. Za vreme nivelisanja treperi pokazivač

nivelisanja

1

 zeleno, laser ne rotira i treperi.

Merni alat je niveliran, čim pokazivač nivelacije

1

 trajno

zasvetli zeleno i laser trajno svetli. Posle završene nivelacije

startuje merni alat automatski u rotacionom radu.

Merni alat radi isključivo u rotacionom radu sa stabilnom

rotacionom brzinom, koja je pogodna i za upotrebu laserskog

prijemnika.

Kod fabričkog podešavanja je automatski uključena funkcija

šok opomene, dok pokazivač šok opomene

3

 svetli zeleno.

Za

isključivnje

 mernog alata pritisnite na kratko taster za

uključivanje/isključivanje

2

. Pri isključenoj šok opomeni

(pokazivač šok opomene

3

 treperi crveno) pritisnite jednom

na kratko taster za uključivanje/isključivanje radi ponovnog

starta funkcije šok opomene ipotom ponovo na kratko radi

isključivanja mernog alata.

f

Ne ostavljajte slučajno uključen merni alat i isključite

merni alat posle upotrebe.

Druge osobe bi mogle da budu

zaslepljene od laserskog zraka.

Merni alat se automatski isključuje radi zaštite baterija, ako se

nalazi duže od 2 h izvan područja automatske nivelacije ili se

nalazi u šok alarmu duže od 2 h (pogledajte

„

Automatika nive-

lacije rotacionog lasera

“

, stranicu 196). Pozicionirajte merni

alat ponovo i uključite ga ponovo.

Puštanje u rad laserskog prijemnika

f

Zaštitite laserski prijemnik od vlage i direktnog

sunčevog  zračenja.

f

Ne izlažite laserski prijemnik ekstremnim

temperaturama ili temperaturnim kolebanjima.

Ne

ostavljajte ga na primer duže vreme u autu. Pustite laserski

prijemnik pri većim temperaturnim kolebanjima da se prvo

temperira, pre nego ga pustite u rad. Pri ekstremnim

temperaturama ili temperaturnim kolebanjima može se

oštetiti preciznog laserskog prijemnika.

Postavite laserski prijemnik bar 50 cm udaljen od rotacionog

lasera. Postavite laserski prijemnik tako, da laserski zrak

može da dosegne do prijemnog polja

24

.

Uključivanje-isključivanje

f

Pri uključivanju laserskog prijemnika čuje se glasan

signalni ton.

„

 Nivo zvučnog pritiska signalnog tona

vrednovan sa A iznosi u 0,2 m rastojanja do 95 dB(A).

“

f

Ne držite laserski prijemnik blizu uva !

Glavni ton može

oštetiti sluh.

Za

uključivanje

 laserskog prijemnika pritisnite taster za

uključivanje-isključivanje

19

. Čuju se dva signalna tona i na

kratko svetle svi pokazivači na displeju.

Za

isključivanje

 laserskog prijemnika pritisnite ponovo taster

za uključivanje-isključivanje

19

.

Ako se ca. 10 min ne pritisne nijedan taster na laserskom

prijemniku i prijemno polje

24

 ne primi 10 min dugo nikakav

laserski zrak, onda se laserski prijemnik automatski isključuje

radi čuvanja baterije. Isključivanje se pokazuje signalnim

tonom.

Biranje podešavanja pokazivača sredine

Sa tasterom

20

 možete uvrditi, sa kojom tačnošću može se

pokazati pozicija laserskog zraka na prijemnom polju kao

„

srednja

“

.

–

Podešavanje

„

fino

“

 (pokazivač

f

 na displej),

–

Podešavanje

„

srednje

“

 (pokazivač

a

 na displej).

Pri promeni podešavanja tačnosti čuće se jedan signalni ton.

Posle uključivanja laserskog prijemnika je tačnost uvek

podešena po

„

sredini

“

.

Pokazivači smera

Pokazivači dole

g

,sredina

e

 i gore

c

 (uvek na prednjoj i zadnjoj

strani laserskog prijemnika) pokazuju poziciju cirkulišućeg

laserskog zraka u prijemnom polju

24

. Pozicija se može

dodatno pokazati sa jednim signalnim tonom (pogledajte

„

Signalni ton za pokazivanje laserskog zraka

“

, stranicu 195).

Laserski prijemnik je prenisko:

 Ako laserski zrak prolazi

gornju polovinu prijemnog polja

24

, onda će se pojaviti donja

granica za pravac

g

 na displeju.

Pri uključenom signalnom tonu čuje se signal u laganom taktu.

Pokrenite laserski prijemnik u pravcu strelice na gore. Pri

približivanju oznaci sredine

23

 pokazuje se još samo vrh

pokazivača pravca

g

.

Laserski prijemnik je previsoko:

 Ako laserski zrak prolazi

donju polovinu prijemnog polja

24

, onda će se pojaviti gornji

pokazivač pravca

c

 na displeju.

Pri uključenom signalnom tonu čuje se signal u brzom taktu.

Pokrenite laserski prijemnik u pravcu strelice na dole. Kod

približavanja srednjoj oznaci

23

 pokazaće se još jedino vrh

pokazivača pravca

c

.

Laserski prijemnik u sredini:

 Ako laserski zrak prolazi

prijemno polje

24

 na visini srednje oznake

23

, onda će

svetleti srednji pokazivač

e

. Pri uključenom signalnom tonu

čuje se neprekidan ton.

Signalni ton za pokazivanje laserskog zraka

Pozicija laserskog zraka na prijemnom polju

24

 može da se

pokazuje preko signalnog tona.

Posle uključivanja laserskog prijemnika signalni ton je uvek

isključen.

Pri uključivanju signalnog tona možete birati izmedju dve

jačine glasnoće.

OBJ_DOKU-20994-002.fm  Page 195  Monday, June 27, 2011  12:55 PM

196

 | Srpski

1 619 929 J22 | (27.6.11)

Bosch Power Tools

Pritiskajte za uključivanje odnosno promenu signalnog tona

taster za signalni ton

21

, sve dok se ne pokaže željena jačina

glasnoće. Pri srednjoj jačini glasnoće treperi pokazivač za

signalni ton

d

 na displej, pri većoj glasnoći svetli pokazivač

stalno, pri isključenom signalnom tonu gasi se pokazivač.

Automatika nivelacije rotacionog lasera

Posle uključivanja merni alat kontroliše horizontalan položaj i

automatski ravna neravnine unutar područja automatske

nivelacije od ca. 8 % (5

°

).

Ako merni alat posle uključivanja ili posle promene položaja

stoji više od 8 % koso, nije više moguća nivelacija. U ovom

slučaju zaustavlja se rotor, laser treperi i pokazivač nivelacije

1

 svetli neprestano crveno. Ponovo pozicionirajte merni alat i

sačekajte nivelaciju. Bez ponovnog pozicioniranja se posle

2 min laser automatski isključuje i posle 2 h merni alat.

Ako je merni alat nivelisan, on kontroliše stalno horizontalan

položaj. Kod promene položaja vrši se automatsko

nivelisanje. Radi izbegavanja pogrešnih merenja zaustavlja se

za vreme nivelisanja rotor, laser treperi i pokazivač nivelisanja

1

 treperi zeleno.

Funkcija šok alarma

Merni alat poseduje funkciju šok alarma, koja spečava pri

promeni položaja odnosno potresima mernog alata ili

vibracijama podloge nivelisanje na promenjenoj visini a time i

greške po visini.

Posle uključivanja mernog alata je funkcija šok upozorenja

uključena kod fabričkog podešavanja (pokazivač šok

upozorenja svetli

3

). Šok upozorenje se aktivira ca 30 s posle

uključivanja mernog alata odnosno uključivanja funkcije šok

upozorenja.

Ako se kod promene položaja mernog alata prekorači područje

tačnosti nivelacije ili se registruje jak potres, onda se javlja šok

opomena. Rotacija se zaustavlja, laser treperi, pokazivač

nivelacije

1

 se gasi i pokazivač šok opomene

3

 treperi crveno.

Pritisnitge kratko pri uključenoj šok opomeni taster za

uključivanje/isključivanje

2

. Funkcija šok opomene ponovo

startuje i merni alat počinje sa nivelisanjem. Čim se merni alat

izniveliše (pokazivač nivelisanja

1

 trajno svetli zeleno),

startuje automatski u rotacionom radu. Sada prekontrolišite

visinu laserskog zraka na nekoj referentnoj tački i korigujte u

datom slučaju visinu.

Ako pri uključenoj šok opomeni funkcija pritiskanjem tastera

za uključivanje/isključivanje

2

 ne startuje ponovo, automatski

se posle 2 min isključuje laser i posle 2 sata merni alat.

Za

isključivanje

 funkcije šok opomene pritisnite taster za

uključivanje/isključivanje

2

 na 3 s. Pri uključenoj šok opomeni

(pokazivač šok opomene

3

 treperi crveno) pritisnite taster za

uključivavanje/isključivanje prvo na kratko po potom na 3 s.

Kod isključene šok opomene gasi se pokazivač šok opomene

3

.

Za

uključivanje

 šok opomene pritisnite taster za

uključivanje/isključivanje

2

 na 3 s. Pokazivač šok opomene

3

svetli stalno zeleno, i potom posle 30 s aktivira se šok

opomena.

Podešavanje funkcije šok opomene se memoriše pri

isključivanju mernog alata.

Tačnost nivelisanja rotacionog lasera

Uticaji tačnosti

Najveći uticaj vrši temperatura okoline. Posebno

temperaturne razlike koje se kreću od tla na gore mogu

skrenuti laserski zrak.

Odstupanja od ca. 20 m merne linije se uzimaju kao važna i

mogu pri 100 m apsolutno iznositi dvostruko ili četvorostruko

od odstupanja pri 20 m.

Pošto su slojevi temperature u blizini tla najveći, trebalo bi

merni alat počev od merne linije od 20 m uvek montirati na

neki stativ. Postavite merni alat osim toga prema

mogućnostima u sredinu radne površine.

Kontrola tačnosti mernog alata

Pored spoljnih uticaja mogu uticati na odstupanja i uticaji

specifični za aparate (kao bez tačke: padovi ili snažni potresi).

Stoga preispitajte pre svakog početka rada tačnost mernog

alata.

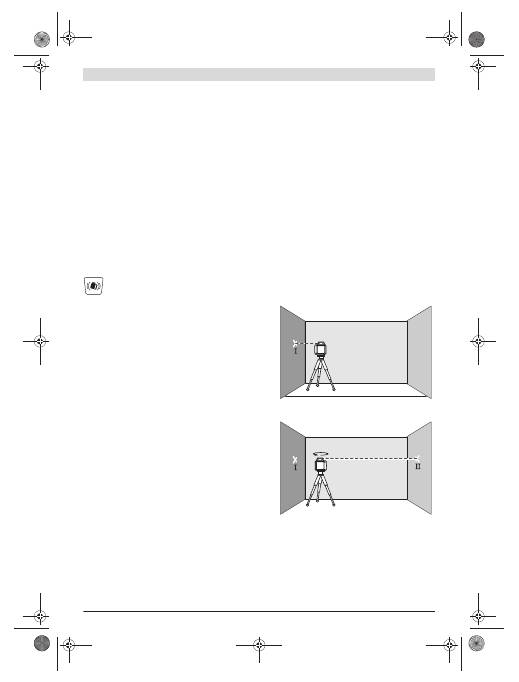

Za konrolu potrebna nam je slobodna merna linija od 20 m na

čvrstoj podlozi izmedju dva zida A i B. Morate izvoditi preklop-

no merenje preko obe ose X i Y (uvek pozitivno i negativno)

(četiri kompletne radnje merenja).

–

Montirajte merni alat blizu zida A na jednom stativu ili ga

postavite na čvrstu ravnu podlogu. Uključite merni alat.

–

Označite posle završetka niveliranja sredinu laserskog

zraka na zidu A (tačka

I

).

–

Okrenie merni alat za 180

°

, i pustite da se niveliše i

označite sredinu laserskog zraka na suprotnom zidu B

(tačka

II

).

–

Postavite merni alat ne okrećući ga blizu zida B, uključite

ga i pustite da se niveliše.

A

B

20 m

A

B

180°

OBJ_DOKU-20994-002.fm  Page 196  Monday, June 27, 2011  12:55 PM

 Srpski |

197

Bosch Power Tools

1 619 929 J22 | (27.6.11)

–

Centrirajte merni alat po visini tako (pomoću stativa ili u

datom slučaju podmetačima), tako da sredina laserskog

zraka pogadja tačno na prethodno označenu tačku

II

 na

zidu B.

–

Okrenite merni alat za 180

°

, ne manjejući visinu. Pustite

da se niveliše i označite sredinu laserskog zraka na zidu A

(tačka

III

). Pazite pritom, da tačka

III

 bude što vertikalnija

iznad odnosno ispod tačke

I

.

–

Razlika

d

 obe markirane tačke

I

 i

III

 na zidu A daje stvarno

odstupanje mernog alata za izmerenu osu.

Ponovite merenje za druge tri ose. Okrenite za to merni alat

pre početka svakog merenja za 90

°

.

Na mernoj liniji od 2 x 20 m = 40 m iznosi maksilano

dozvoljeno odstupanje:

40 m x

±

0,08 mm/m =

±

3,2 mm.

Razlika

d

 izmedju tačaka

I

 i

III

 sme prema tome kod svake

pojedine od četiri radnji merenja iznositi najviše 3,2 mm.

Ako bi merni alat prekoračio maksimalno odstupanje pri

nekom od četiri merenja, onda pustite da Bosch-servis izvrši

kontrolu.

Način rada rotacionog lasera

f

Koristite uvek samo sredinu laserske linije za

markiranje.

Širina laserske linije se menja sa odstojanjem.

Laserske naočare za gledanje (pribor)

Laserske naočare za gledanje filtriraju okolnu svetlost. Tako

izgleda crveno svetlo lasera svetlije za oko.

f

Ne koristite laserske naočare za posmatranje kao

zaštitne naočare.

Laserske naočare za posmatranje služe

za bolje prepoznavanje laserskog zraka, one ne štite od

laserskog zračenja.

f

Ne upotrebljavajte laserske naočare za posmatranje

kao naočare za sunce ili u putnom saobraćaju.

Laserske

naočare za posmatranje ne pružaju punu UV zaštitu i

smanjuju opažanje boja.

Radovi sa stativom (pribor)

Merni alat raspolaže sa 5/8"-prihvatom za stativ za

horizontalan rad na stativu. Postavite merni alat sa prihvatom

stativa

12

 na 5/8"-navoj stativa i čvrsto ga uvrnite sa

zavrtnjem za pričvršćivanje stativa.

Kod stativa

30

 sa mernom skalom na izlazu možete direktno

podesiti odstupanje po visini.

Rad sa laserskom tablicom sa ciljem (pribor)

Pomoću laserske tablice sa ciljem

37

 možete prenositi

lasersku visinu na zid.

Sa nultim poljem i skalom možete meriti odstupanje prema

željenoj visini i ponovo nanositi na drugom mestu. Tako

odpada tačno podešavanje mernog alata na visinu na koju se

prenosi.

Laserska tablica sa ciljem

37

 ima jedan reflektujući sloj, koji

poboljšava vidljivost laserskog zraka na većem rastojanju

odnosno pri jakom sunčevom zračenju. Pojačanje svetlosti se

može samo onda prepoznati, ako gledate paralelno sa

laserskim zrakom na lasersku tablicu sa ciljem.

Radovi sa mernom letvom (pribor)

Za kontrolu ravni ili nanošenje nagiba preporučuje se

upotreba merne ploče

31

 zajedno sa laserskim prijemnikom.

Na mernoj letvi

31

 je nameštena gore relativna merna skala

(

±

50 cm). Njenu nultu visinu možete da birate dole na

teleskopskom delu.

Način rada laserskog prijemnika

Markiranje

Na oznaci sredine

23

 desno i levo na laserskom prijemniku

možete markirati visinu laserskog zraka, ako prolazi kroz

sredinu prijemnog polja

24

. Središnja oznaka nalazi se

45 mm udaljena od gornje ivice laserskog prijemnika.

Ravnanje sa libelom

Pomoću libele

26

 možete centrirati laserski prijemnik

vertikalno. Jedan koso namešten laserski prijemnik utiče na

pogrešna merenja.

A

B

A

B

180°

OBJ_DOKU-20994-002.fm  Page 197  Monday, June 27, 2011  12:55 PM

198

 | Srpski

1 619 929 J22 | (27.6.11)

Bosch Power Tools

Pričvršćivanje sa držačem (pogledajte sliku A)

Možete pričvrstiti laserski prijemnik pomoću držača

35

 kako

na nekoj mernoj ploči gradjevinskog lasera

31

 (pribor) tako i

na drugim pomoćnim sredstvima sa širinom do 65 mm.

Uvrnite držač

35

 sa zavrtnjem za pričvršćivanje

34

 u prihvat

29

 na poledjini laserskog prijemnika.

Odvrnite zavrtanj za učvršćivanje

32

, gurnite držač na primer

na mernu letvu gradjevinskog lasera

31

 i ponovo stegnite

zavrtanj za učvršćivanje

32

.

Gornja ivica

33

 držača nalazi se na istoj visini kao i središnja

oznaka

23

 i može se upotrebiti za markiranje laserskog zraka.

Pričvršćivanje sa magnetom (pogledajte sliku B)

Ako sigurno pričvršćivanje nije neophodno potrebno, možete

laserski prijemnik pričvrstiti pomoću magnetne ploče

22

 na

čeonoj strani čeličnih delova.

Radni primeri

Kontrola dubina gradjevinskih iskopa (pogledajte sliku C)

Postavite merni alat na neku stabilnu podlogu ili montirajte ga

na stativ

30

.

Radovi sa stativom: Usmerite laserskih zrak na željenu visinu.

Prenesite odnosno prekontrolišite visinu na odredjenom

mestu.

Radovi bez stativa: Iznadjite visinsku razliku izmedju

laserskog zraka i visine na referentnoj tački pomoću laserske

tablice sa ciljem

37

. Prenesite odnosno prekontrolišite

izmerenu visinsku razliku na cilju.

Pri merenju na velika rastojanja trebali bi merni alat uvek da

postavite na sredini radne površine na neki stativ da bi

smanjili uticaje smetnji.

Montirajte pri radu na nesigurnom tlu merni alat na stativ

30

.

Pazite na to, da je funkcija šok opomene aktivirana, da bi

izbegli pogrešna merenja pri kretanjima na tlu ili potresima

mernog alata.

Pregled pokazivača

Održavanje i servis

Održavanje i čišćenje

Držite rotacioni laser, uredjaj za punjenje i laserski prijemnik

uvek čiste.

Ne uranjajte rotacioni laser, uredjaj za punjenje i laserski

prijemnik u vodu ili druge tečnosti.

Brišite zaprljanja sa vlažnom, mekom krpom. Ne

upotrebljavajte nikakva sredstva za čišćenje ili rastvarače.

Čistite redovno na rotacionom laseru posebno površine na

izlaznom otvoru lasera i pazite pritom na končiće.

Ako bi rotacioni laser, uredjaj za punjenje ili laserski prijemnik

i pored brižljivog postupka proizvodnje i kontrola nekada

otkazao, popravku mora izvoditi neki stručan servis za Bosch-

električne alate. Ne otvarajte sami rotacioni laser, uredjaj za

punjenje i laserski prijemnik.

Navedite kod svih pitanja i naručivanja rezervnih delova

neizostavno broj predmeta prema tipskoj tablici rotacionog

lasera, uredjaja za punjenje odnosno laserskog prijemnika

koji imaju 10 mesta.

Servis i savetovanja kupaca

Servis odgovara na Vaša pitanja u vezi popravke i održavanja

Vašeg proizvoda kao i u vezi rezervnih delova. Šematske

prikaze i informacije u vezi rezervnih delova naći ćete i pod:

www.bosch-pt.com

Bosch-ov tim savetnika će Vam pomoći kod pitanja u vezi

kupovine, primene i podešavanja proizvoda i pribora.

La

se

rs

ki

 z

ra

k

Ro

ta

ci

ja

la

saera

zeleno

crveno

zeleno

crveno

Uključivanje mernog alata (1 s auto test)

z

z

z

Nivelisanje ili dodatno nivelisanje

2x/s



2x/s

Nivelisan merni alat/spreman za rad

z

z

z

Prekoračenje područja automatskog nivelisanja

2x/s



z

Šok alarm je aktiviran

z

Šok alarm je oslobodjen

2x/s



2x/s

Napon baterije je za

≤

2 h  rada

2x/s

Baterija prazna





z

2x/s

z



Trepćuća frekvencija (dva puta u sekundi)

Trajan rad

Funkcija zaustavljena

OBJ_DOKU-20994-002.fm  Page 198  Monday, June 27, 2011  12:55 PM
