Avertissements de sécurité
Avertissements de sécurité généraux pour l’outil
Lire tous les avertissements
de sécurité et toutes les ins-
tructions.
Ne pas suivre les avertissements et instructions
peut donner lieu à un choc électrique, un incendie et/ou une
blessure sérieuse.
Conserver tous les avertissements et toutes les instruc-
tions pour pouvoir s’y reporter ultérieurement.
Le terme « outil » dans les avertissements fait référence à vo-
tre outil électrique alimenté par le secteur (avec cordon d’ali-
mentation) ou votre outil fonctionnant sur batterie (sans cor-
don d’alimentation).
Sécurité de la zone de travail
f
Conserver la zone de travail propre et bien éclairée.
Les
zones en désordre ou sombres sont propices aux accidents.
f
Ne pas faire fonctionner les outils électriques en at-
mosphère explosive, par exemple en présence de liqui-
des inflammables, de gaz ou de poussières.
Les outils
électriques produisent des étincelles qui peuvent enflam-
mer les poussières ou les fumées.
f
Maintenir les enfants et les personnes présentes à
l’écart pendant l’utilisation de l’outil.
Les distractions
peuvent vous faire perdre le contrôle de l’outil.
Sécurité électrique
f
Il faut que les fiches de l’outil électrique soient adap-
tées au socle. Ne jamais modifier la fiche de quelque fa-
çon que ce soit. Ne pas utiliser d’adaptateurs avec des
outils à branchement de terre.
Des fiches non modifiées
et des socles adaptés réduiront le risque de choc électri-
que.
f
Eviter tout contact du corps avec des surfaces reliées à
la terre telles que les tuyaux, les radiateurs, les cuisi-
nières et les réfrigérateurs.
Il existe un risque accru de
choc électrique si votre corps est relié à la terre.
f
Ne pas exposer les outils à la pluie ou à des conditions
humides.
La pénétration d’eau à l’intérieur d’un outil aug-
mentera le risque de choc électrique.
f
Ne pas maltraiter le cordon. Ne jamais utiliser le cordon
pour porter, tirer ou débrancher l’outil. Maintenir le
cordon à l’écart de la chaleur, du lubrifiant, des arêtes
ou des parties en mouvement.
Les cordons endommagés
ou emmêlés augmentent le risque de choc électrique.
f
Lorsqu’on utilise un outil à l’extérieur, utiliser un pro-
longateur adapté à l’utilisation extérieure.
L’utilisation
d’un cordon adapté à l’utilisation extérieure réduit le risque
de choc électrique.
f
Si l’usage d’un outil dans un emplacement humide est
inévitable, utiliser une alimentation protégée par un
dispositif à courant différentiel résiduel (RCD).
L’usage
d’un RCD réduit le risque de choc électrique.
Sécurité des personnes
f
Rester vigilant, regarder ce que vous êtes en train de
faire et faire preuve de bon sens dans l’utilisation de
l’outil. Ne pas utiliser un outil lorsque vous êtes fatigué
ou sous l’emprise de drogues, d’alcool ou de médica-
ments.
Un moment d’inattention en cours d’utilisation
d’un outil peut entraîner des blessures graves des person-
nes.
f
Utiliser un équipement de sécurité. Toujours porter
une protection pour les yeux.
Les équipements de sécu-
rité tels que les masques contre les poussières, les chaus-
sures de sécurité antidérapantes, les casques ou les pro-
tections acoustiques utilisés pour les conditions
appropriées réduiront les blessures des personnes.
AVERTISSEMENT
OBJ_BUCH-716-004.book Page 31 Tuesday, August 23, 2011 3:50 PM
32
| Français
1 609 929 V11 | (23.8.11)
Bosch Power Tools
f
Eviter tout démarrage intempestif. S’assurer que l’in-
terrupteur est en position arrêt avant de brancher
l’outil au secteur et/ou au bloc de batteries, de le ra-
masser ou de le porter.
Porter les outils en ayant le doigt
sur l’interrupteur ou brancher des outils dont l’interrupteur
est en position marche est source d’accidents.
f
Retirer toute clé de réglage avant de mettre l’outil en
marche.
Une clé laissée fixée sur une partie tournante de
l’outil peut donner lieu à des blessures de personnes.
f
Ne pas se précipiter. Garder une position et un équili-
bre adaptés à tout moment.
Cela permet un meilleur con-
trôle de l’outil dans des situations inattendues.
f
S’habiller de manière adaptée. Ne pas porter de vête-
ments amples ou de bijoux. Garder les cheveux, les vê-
tements et les gants à distance des parties en mouve-
ment.
Des vêtements amples, des bijoux ou les cheveux
longs peuvent être pris dans des parties en mouvement.
f
Si des dispositifs sont fournis pour le raccordement
d’équipements pour l’extraction et la récupération des
poussières, s’assurer qu’ils sont connectés et correcte-
ment utilisés.
Utiliser des collecteurs de poussière peut
réduire les risques dus aux poussières.
Utilisation et entretien de l’outil
f
Ne pas forcer l’outil. Utiliser l’outil adapté à votre appli-
cation.
L’outil adapté réalisera mieux le travail et de maniè-
re plus sûre au régime pour lequel il a été construit.
f
Ne pas utiliser l’outil si l’interrupteur ne permet pas de
passer de l’état de marche à arrêt et vice versa.
Tout
outil qui ne peut pas être commandé par l’interrupteur est
dangereux et il faut le faire réparer.
f
Débrancher la fiche de la source d’alimentation en cou-
rant et/ou le bloc de batteries de l’outil avant tout ré-
glage, changement d’accessoires ou avant de ranger
l’outil.
De telles mesures de sécurité préventives rédui-
sent le risque de démarrage accidentel de l’outil.
f
Conserver les outils à l’arrêt hors de la portée des en-
fants et ne pas permettre à des personnes ne connais-
sant pas l’outil ou les présentes instructions de le faire
fonctionner.
Les outils sont dangereux entre les mains
d’utilisateurs novices.
f
Observer la maintenance de l’outil. Vérifier qu’il n’y a
pas de mauvais alignement ou de blocage des parties
mobiles, des pièces cassées ou toute autre condition
pouvant affecter le fonctionnement de l’outil. En cas de
dommages, faire réparer l’outil avant de l’utiliser.
De
nombreux accidents sont dus à des outils mal entretenus.
f
Garder affûtés et propres les outils permettant de cou-
per.
Des outils destinés à couper correctement entretenus
avec des pièces coupantes tranchantes sont moins sus-
ceptibles de bloquer et sont plus faciles à contrôler.
f
Utiliser l’outil, les accessoires et les lames etc., confor-
mément à ces instructions, en tenant compte des con-
ditions de travail et du travail à réaliser.
L’utilisation de
l’outil pour des opérations différentes de celles prévues
pourrait donner lieu à des situations dangereuses.
Maintenance et entretien
f
Faire entretenir l’outil par un réparateur qualifié utili-
sant uniquement des pièces de rechange identiques.
Cela assurera que la sécurité de l’outil est maintenue.
Avertissements de sécurité de la scie à chaîne
f
N’approchez aucune partie du corps de la chaîne cou-
pante lorsque la scie à chaîne fonctionne. Avant de
mettre en marche la scie à chaîne, s’assurer que la chaî-
ne coupante n’est pas en contact avec quoi que ce soit.
Un moment d’inattention au cours de l’utilisation des scies
à chaîne peut provoquer l’accrochage de votre vêtement
ou d’une partie du corps à la chaîne coupante.
f
Toujours tenir la poignée arrière de la scie à chaîne
avec la main droite et la poignée avant avec la main
gauche.
Tenir la scie à chaîne en inversant les mains aug-
mente le risque d’accident corporel et il convient de ne ja-
mais le faire.
f
Tenir l’outil uniquement par les surfaces de préhension
isolées car la scie à chaîne peut entrer en contact avec
le câblage non apparent ou le propre cordon d’alimen-
tation de l’outil.
Les chaînes de scie entrant en contact
avec un fil « sous tension » peuvent mettre « sous tension »
les parties métalliques exposées de l’outil électrique et
provoquer un choc électrique sur l’opérateur.
f
Porter des verres de sécurité et une protection auditi-
ve. Un équipement supplémentaire de protection pour
la tête, les mains, les jambes et les pieds est recom-
mandé.
Un vêtement de protection approprié réduira les
accidents corporels provoqués par des débris volants ou
un contact accidentel avec la chaîne coupante.
f
Ne pas faire fonctionner une scie à chaîne dans un ar-
bre.
La mise en marche d’une scie à chaîne dans un arbre
peut entraîner un accident corporel.
f
Toujours maintenir une assise de pied appropriée et
faire fonctionner la scie à chaîne uniquement en se te-
nant sur une surface fixe, sûre et de niveau.
Des surfa-
ces glissantes ou instables telles que des échelles peuvent
provoquer une perte d’équilibre ou de contrôle de la scie à
chaîne.
f
Lors de la coupe d’une branche qui est sous contrainte
être vigilant au risque de retour élastique.
Lorsque la
tension des fibres de bois est relâchée, la branche sous un
effet ressort peut frapper l’opérateur et/ou projeter la scie
à chaîne hors de contrôle.
f
Faire preuve d’une extrême prudence lors de la coupe
de broussailles et de jeunes arbustes.
Les matériaux fins
peuvent agripper la chaîne coupante et être projetés tel un
fouet en votre direction, ou vous faire perdre l’équilibre
sous l’effet de la traction.
f
Tenir la scie à chaîne par la poignée avant avec mise
hors tension de la scie à chaîne et à distance des parties
du corps. Pendant le transport ou l’entreposage de la
scie à chaîne, toujours la recouvrir du protecteur de
chaîne.
Une manipulation appropriée de la scie à chaîne
réduira la probabilité du contact accidentel avec la chaîne
coupante mobile.
OBJ_BUCH-716-004.book Page 32 Tuesday, August 23, 2011 3:50 PM
Français |
33
Bosch Power Tools
1 609 929 V11 | (23.8.11)
f
Suivre les instructions concernant les accessoires de
lubrification, de tension et de changement de chaîne.
Une chaîne dont la tension et la lubrification sont incorrec-
tes peut soit rompre soit accroître le risque de rebond.
f
Garder les poignées sèches, propres et dépourvues
d’huile et de graisse.
Des poignées grasses, huileuses
sont glissantes et provoquent ainsi une perte de contrôle.
f
Couper uniquement du bois. Ne pas utiliser la scie à
chaîne à des fins non prévues. Par exemple : ne pas uti-
liser la scie à chaîne pour couper des matériaux plasti-
ques, de maçonnerie ou de construction autres que le
bois.
L’utilisation de la scie à chaîne pour des opérations
différentes de celles prévues peut provoquer des situa-
tions dangereuses.
Causes de rebonds et prévention par l’opérateur :
– Le rebond peut se produire lorsque le bec ou l’extrémité du
guide-chaîne touche un objet, ou lorsque le bois se resserre et
pince la chaîne coupante dans la section de coupe.
– Le contact de l’extrémité peut dans certains cas provoquer
une réaction inverse soudaine, en faisant rebondir le guide-
chaîne vers le haut et l’arrière vers l’opérateur.
– Le pincement de la chaîne coupante sur la partie supérieure
du guide-chaîne peut repousser brutalement le guide-chaîne
vers l’opérateur.
– L’une ou l’autre de ces réactions peut provoquer une perte
de contrôle de la scie susceptible d’entraîner un accident cor-
porel grave. Ne pas compter exclusivement que sur les dispo-
sitifs de sécurité intégrés dans votre scie. En tant qu’utilisa-
teur de scie à chaîne, il convient de prendre toutes mesures
pour éliminer le risque d’accident ou de blessure lors de vos
travaux de coupe.
Le rebond résulte d’un mauvais usage de l’outil et/ou de pro-
cédures ou de conditions de fonctionnement incorrectes et
peut être évité en prenant les précautions appropriées spéci-
fiées ci-dessous :
f
Maintenir la scie des deux mains fermement avec les
pouces et les doigts encerclant les poignées de la scie et
placer votre corps et vos bras pour vous permettre de ré-
sister aux forces de rebond.
Les forces de rebond peuvent
être maîtrisées par l’opérateur, si des précautions appro-
priées sont prises. Ne pas laisser partir la scie à chaîne.
f
Ne pas tendre le bras trop loin et ne pas couper au-des-
sus de la hauteur de l’épaule.
Cela contribue à empêcher
les contacts d’extrémité involontaires et permet un
meilleur contrôle de la scie à chaîne dans des situations im-
prévues.
f
N’utiliser que les guides et les chaînes de rechange spé-
cifiés par le fabricant.
Des guides et chaînes de rechange
incorrects peuvent provoquer une rupture de chaîne et/ou
des rebonds.
f
Suivre les instructions du fabricant concernant l’affû-
tage et l’entretien de la scie à chaîne.
Une diminution du
niveau du calibre de profondeur peut conduire à une aug-
mentation de rebonds.
f
Il est interdit aux enfants et aux adolescents d’utiliser
la scie à chaîne; les apprentis à partir de 16 ans ne peu-
vent l’utiliser que sous surveillance. Ceci vaut égale-
ment pour les personnes ne connaissant pas ou très
peu le maniement de la scie à chaîne.
Les instructions
d’utilisation devraient toujours se trouver à portée de
main. Les personnes fatiguées ou fragiles physiquement,
ne doivent pas utiliser la scie à chaîne.
f
Avant d’utiliser l’appareil, s’assurer que tous les dispo-
sitifs de protection et toutes les poignées sont bien
montés.
Ne jamais essayer de mettre en service un appa-
reil incomplet ni sur lequel des modifications non autori-
sées ont été effectuées.
f
Toujours bien tenir l’outil électroportatif des deux
mains et veiller à toujours garder une position de tra-
vail stable.
Avec les deux mains, l’outil électroportatif est
guidé de manière plus sûre.
f
Avant de déposer l’outil électroportatif, attendre que
celui-ci soit complètement à l’arrêt.
L’outil risque de se
coincer, ce qui entraînerait une perte de contrôle de l’outil
électroportatif.
Avant la première mise en service, il est recommandé à l’utili-
sateur de se faire expliquer par un spécialiste expérimenté à
l’aide d’essais pratiques le maniement de la scie à chaîne et
l’utilisation d’équipement de protection. Il est recommandé
de commencer par le sciage de troncs d’arbres sur un cheva-
let de sciage ou sur un support.
Symboles
Les symboles suivants peuvent être importants pour l’utilisation de votre outil électroportatif. Veuillez mémoriser les symboles
et leur signification. L’interprétation correcte des symboles vous permettra de mieux utiliser votre outil électroportatif et en tou-
te sécurité.
Symbole
Signification
f
Il est impératif de lire toutes les consignes de sécurité et toutes les instructions.
Le non-
respect des avertissements et instructions indiqués ci-après peut conduire à une électrocution,
un incendie et/ou de graves blessures.
Avant tous les travaux de réglage et de maintenance, ou lorsque le câble électrique est endommagé
ou coupé, retirer immédiatement la fiche de la prise de courant.
OBJ_BUCH-716-004.book Page 33 Tuesday, August 23, 2011 3:50 PM
34
| Français
1 609 929 V11 | (23.8.11)
Bosch Power Tools
Description et performances du pro-
duit
Il est impératif de lire toutes les consignes
de sécurité et toutes les instructions.
Le
non-respect des avertissements et instruc-
tions indiqués ci-après peut conduire à une
électrocution, un incendie et/ou de graves
blessures.
Dépliez le volet sur lequel l’appareil est représenté de manière
graphique. Laissez le volet déplié pendant la lecture de la pré-
sente notice d’utilisation.
Utilisation conforme
L’outil électrique est conçu pour scier le bois, comme par ex.
les poutres en bois, les planches, les branches, les tronçons
ainsi que pour abattre des arbres. Il peut être utilisé pour des
coupes dans et contre le sens des fibres du bois.
Accessoires fournis
Retirez avec précaution l’outil électroportatif de l’emballage
et vérifiez si tous les éléments suivants sont complets :
– Tronçonneuse à chaîne
– Couvercle
– Chaîne
– Guide
– Protège-chaîne
– Instructions d’utilisation
S’il vous manque des éléments ou si l’un d’eux est endomma-
gé, veuillez contacter votre revendeur.
Eléments de l’appareil
La numérotation des éléments de l’appareil se réfère à la re-
présentation de l’outil électroportatif sur la page graphique.
1
Poignée arrière (surface de prise isolée)
2
Déverrouillage de mise en fonctionnement de
l’interrupteur Marche/Arrêt
3
Interrupteur Marche/Arrêt
4
Couvercle réservoir d’huile
5
Déclenchement frein de recul (protège-main)
6
Poignée avant (surface de prise isolée)
7
Marquage « Frein de recul débloqué »
8
Etoile de renvoi
9
Protège-chaîne
10
Chaîne
11
Guide
12
Griffes d’immobilisation
13
Bague de tension de chaîne (rouge)
14
Bouton de serrage
15
Capot
16
Numéro de série
17
Symbole sens de rotation et de coupe
18
Pignon de chaîne
19
Buse d’huile
20
Goupille de positionnement du guide
21
Boulon de fixation
22
Came de tension de chaîne
Ne pas utiliser l’outil électroportatif par temps de pluie et ne pas l’exposer à la pluie.
f
Porter toujours des lunettes de protection.
f
Porter des protections auditives.
L’exposition aux bruits peut provoquer une perte de l’audi-
tion.
Le frein de recul et le frein de ralentissement arrêtent la chaîne en peu de temps.
Seulement pour les pays de l’Union Européenne :
Ne jetez pas votre appareil électroportatif avec les ordures ménagères !
Conformément à la directive européenne 2002/96/CE relative aux déchets d’équipements électri-
ques et électroniques et sa mise en vigueur conformément aux législations nationales, les outils
électroportatifs dont on ne peut plus se servir doivent être isolés et suivre une voie de recyclage
appropriée.
Symbole
Signification
OBJ_BUCH-716-004.book Page 34 Tuesday, August 23, 2011 3:50 PM
Français |
35
Bosch Power Tools
1 609 929 V11 | (23.8.11)
23
Boulon garde-chaîne
24
Voyant du niveau d’huile
25
Bouton de remise à zéro pour disjoncteur de protection
thermique
26
Point rouge
27
Couvercle du mécanisme de tension de la chaîne
Les accessoires décrits ou illustrés ne sont pas tous compris dans
la fourniture. Vous trouverez les accessoires complets dans notre
programme d’accessoires.
Caractéristiques techniques
Niveau sonore et vibrations
Valeurs de mesure du niveau sonore relevées conformément
à la norme EN 60745.
Les mesures réelles (A) des niveaux sonores de l’appareil
sont : niveau de pression acoustique 95 dB(A) ; niveau d’in-
tensité acoustique 103 dB(A). Incertitude K=2 dB.
Porter une protection acoustique !
Valeurs totales des vibrations a
h
(somme vectorielle des trois
axes directionnels) et incertitude K relevées conformément à
la norme EN 60745 :
a
h
=6 m/s
2
, K=1,5 m/s
2
.
Le niveau d’oscillation indiqué dans ces instructions d’utilisa-
tion a été mesuré conformément à la norme EN 60745 et peut
être utilisé pour une comparaison d’outils électroportatifs. Il
est également approprié pour une estimation préliminaire de
la charge vibratoire.
Le niveau d’oscillation correspond aux utilisations principales
de l’outil électroportatif. Si l’outil électrique est cependant
utilisé pour d’autres applications, avec d’autres outils de tra-
vail ou avec un entretien non approprié, le niveau d’oscillation
peut être différent. Ceci peut augmenter considérablement la
charge vibratoire pendant toute la durée de travail.
Pour une estimation précise de la charge vibratoire, il est re-
commandé de prendre aussi en considération les périodes
pendant lesquelles l’appareil est éteint ou en fonctionnement,
mais pas vraiment utilisé. Ceci peut réduire considérable-
ment la charge vibratoire pendant toute la durée de travail.
Déterminez des mesures de protection supplémentaires pour
protéger l’utilisateur des effets de vibrations, telles que par
exemple : entretien de l’outil électrique et des outils de travail,
maintenir les mains chaudes, organisation judicieuse des
opérations de travail.
Déclaration de conformité
Nous déclarons sous notre propre responsabilité que le pro-
duit décrit sous « Caractéristiques Techniques » est en con-
formité avec les normes ou documents normatifs suivants :
EN 60745 conformément aux dispositions figurant dans les
directives 2011/65/UE, 2004/108/CE, 2006/42/CE,
2000/14/CE.
Tronçonneuse à chaîne
GKE 35 BCE
Professional
GKE 40 BCE
Professional
N° d’article
0 601 597 6..
0 601 597 7..
Puissance nominale absorbée
W
2100
2100
Vitesse de coupe de la chaîne en marche à vide*
m/s
12
12
Longueur du guide
cm
35
40
Temps de freinage du frein de recul
s
<0,1
<0,1
Temps de freinage du frein de ralentissement
s
<1
<1
Pas de chaîne
mm
(")
9,525
(3/8)
9,525
(3/8)
Epaisseur de maillons
mm
1,3
1,3
Nombre de maillons
52
57
Quantité de remplissage réservoir d’huile
ml
200
200
Graissage automatique de la chaîne
z
z
Tension de la chaîne sans outil (SDS)
z
z
Protection contre la surcharge
z
z
Démarrage en douceur
z
z
Constant-Electronic
z
z
Poids suivant EPTA-Procedure 01/2003
kg
4,6
4,8
Classe de protection
/
II
/
II
*limité par électronique
Ces indications sont valables pour une tension nominale de [U] 230 V. Ces indications peuvent varier pour des tensions plus basses ainsi que pour des
versions spécifiques à certains pays.
Respectez impérativement le numéro d’article se trouvant sur la plaque signalétique de l’outil électroportatif. Les désignations commerciales des dif-
férents outils électroportatifs peuvent varier.
OBJ_BUCH-716-004.book Page 35 Tuesday, August 23, 2011 3:50 PM
36
| Français
1 609 929 V11 | (23.8.11)
Bosch Power Tools
Contrôle du modèle type de l’union européenne n°
3400653.02 CE effectué par l’office de contrôle notifié n°
2140, KEMA Quality GmbH Dresden.
2000/14/CE : Niveau d’intensité acoustique garanti
105 dB(A).
Procédures d’évaluation de la conformité conformément à
l’annexe V.
Catégorie des produits : 6
Dossier technique (2006/42/CE, 2000/14/CE) auprès de :
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
26.07.2011
Montage
Pour votre sécurité
f
Attention ! Avant d’effectuer tout travail de mainte-
nance ou de nettoyage, arrêter l’outil électroportatif et
retirer la fiche de secteur de la prise de courant. Ceci
vaut également lorsque le câble électrique est endom-
magé, cisaillé ou emmêlé.
f
Attention ! Ne touchez pas la chaîne en rotation.
f
En aucun cas n’utiliser la tronçonneuse à chaîne lors-
que des personnes, des enfants ou des animaux se
trouvent à proximité, ni après avoir consommé de l’al-
cool, des drogues ou avoir pris des tranquillisants.
Pour des raisons de sécurité, l’outil électroportatif est équipé
d’une double isolation et ne nécessite pas de prise de terre. La
tension de service est de 230 V CA, 50/60 Hz (pour les pays
hors de l’Union européenne 240 V suivant la version). N’utili-
sez que des rallonges électriques homologuées. Pour des ren-
seignements supplémentaires, contactez le Service Après-
Vente autorisé.
Au cas où une rallonge devrait être utilisée pour travailler avec
la tronçonneuse à chaîne, les sections de conducteur suivan-
tes sont nécessaires :
– 1,5 mm
2
min. jusqu’à une longueur de 50 m max.
– 2,5 mm
2
min. jusqu’à une longueur de 100 m max.
Remarque : Au cas où une rallonge devrait être utilisée, celle-
ci doit disposer, conformément à la description figurant dans
les instructions de sécurité, d’un câble de protection de terre
raccordé à la terre de l’installation électrique par l’intermé-
diaire de la fiche.
Lorsque des dévidoirs sont utilisés, ceux-ci doivent être dé-
roulés.
Seules les rallonges de type H07 RN-F ou IEC (60245 IEC 66)
doivent être utilisées.
En cas de doute, consultez un électricien de formation ou le
Service Après-Vente Bosch le plus proche.
f
PRECAUTION : Des rallonges non conformes aux ins-
tructions peuvent être dangereuses. Les versions de
câble de rallonge, fiche et accouplement doivent être
étanches à l’eau et autorisées pour l’extérieur.
Les connexions de câble doivent être sèches et ne pas repo-
ser sur le sol.
Pour plus de sécurité, il est recommandé d’utiliser un disjonc-
teur différentiel avec un courant de défaut de 30 mA maxi-
mum. Avant chaque utilisation de la machine, contrôlez ce
disjoncteur différentiel.
Si le câble d’alimentation est endommagé, il ne doit être répa-
ré que dans un atelier agréé Bosch.
Remarque concernant les produits
non commercialisés en
GB
:
ATTENTION :
Pour votre propre sécurité, il est nécessaire
que la fiche montée sur l’outil électroportatif soit raccordée à
la rallonge. Le dispositif de couplage de la rallonge doit être
protégé des projections d’eau, être en caoutchouc ou être re-
couvert de caoutchouc. La rallonge doit être utilisée avec un
serre-câble.
Montage et tension de la chaîne
f
Ne branchez la tronçonneuse à chaîne sur le réseau de
électrique qu’après avoir fini complètement le monta-
ge.
f
Portez toujours des gants de protection pour manier
les lames de scie.

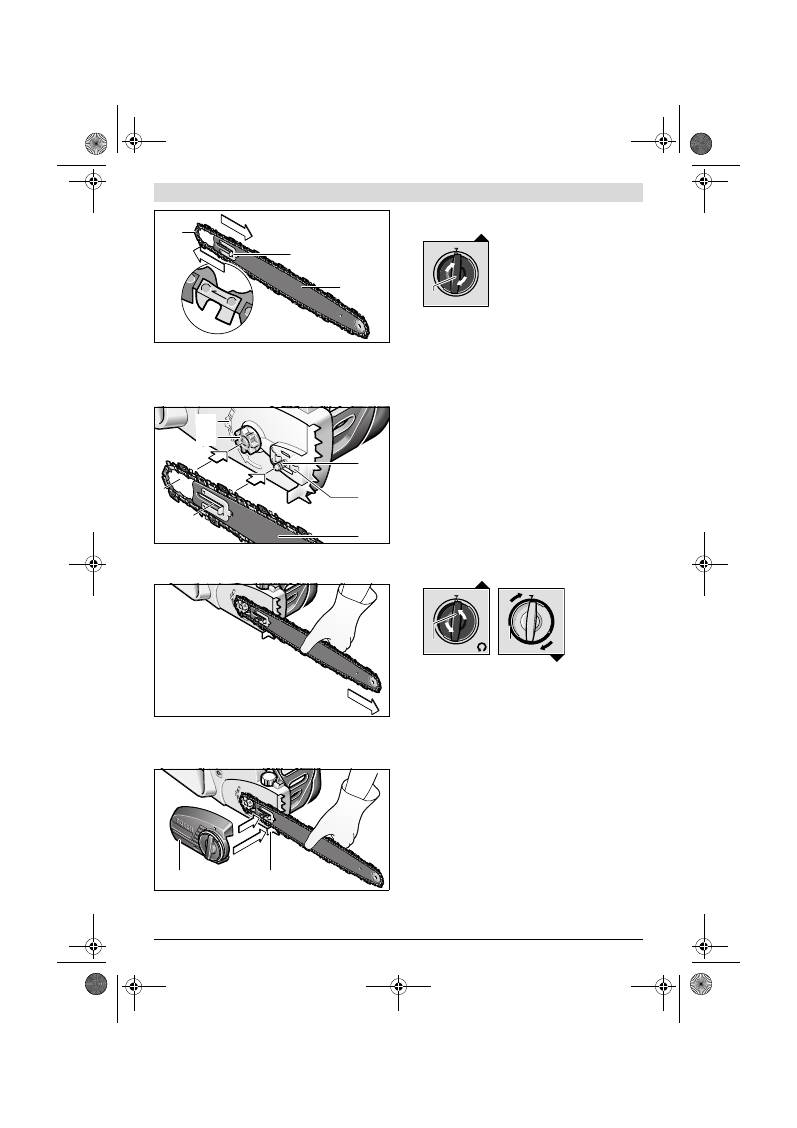

Montage du guide et de la chaîne (voir figure A)
– Retirez avec précaution toutes les pièces de l’emballage.
– Faites en sorte que les deux flèches se trouvant sur la ba-
gue de tension de chaîne
13
et sur le capot
15
coïncident
( ).
– Déposez la tronçonneuse à chaîne sur une surface plane.
f
N’utilisez que des chaînes d’une épaisseur de maillons
(largeur de la rainure) de 1,3 mm.
– Montez la chaîne
10
dans la rainure périphérique du guide
11
. Veillez au bon sens de rotation, comparez la chaîne
avec le symbole sens de rotation
17
. Assurez-vous que la
came de chaîne
22
soit dirigée vers l’extérieur. Pour facili-
ter le montage de la chaîne
10
, tenez le guide
11
en posi-
tion verticale.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
